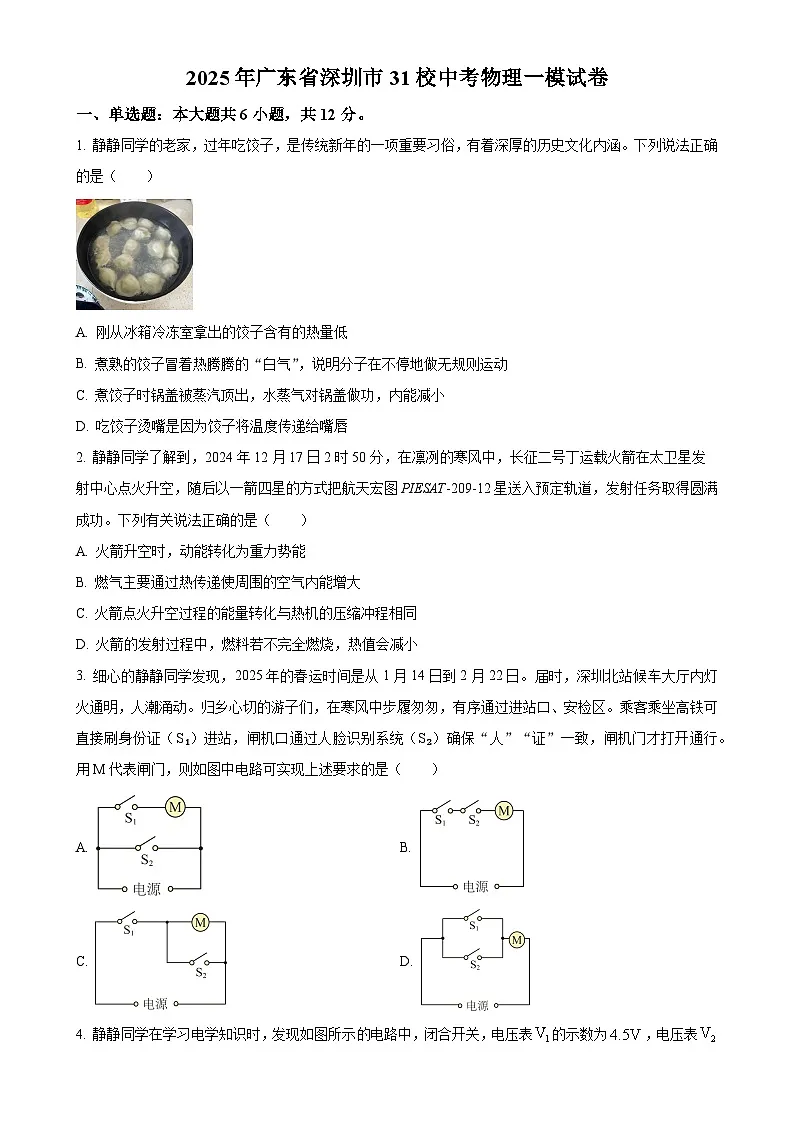

2025年广东省深圳市31校中考一模物理试题（原卷版）-A4

这是一份2025年广东省深圳市31校中考一模物理试题（原卷版）-A4，共9页。试卷主要包含了单选题，填空题，作图题，实验探究题，计算题等内容，欢迎下载使用。
1. 静静同学的老家，过年吃饺子，是传统新年的一项重要习俗，有着深厚的历史文化内涵。下列说法正确的是（ ）
A. 刚从冰箱冷冻室拿出的饺子含有的热量低
B. 煮熟的饺子冒着热腾腾的“白气”，说明分子在不停地做无规则运动
C. 煮饺子时锅盖被蒸汽顶出，水蒸气对锅盖做功，内能减小
D. 吃饺子烫嘴是因为饺子将温度传递给嘴唇
2. 静静同学了解到，2024年12月17日2时50分，在凛冽的寒风中，长征二号丁运载火箭在太卫星发射中心点火升空，随后以一箭四星的方式把航天宏图PIESAT-209-12星送入预定轨道，发射任务取得圆满成功。下列有关说法正确的是（ ）
A. 火箭升空时，动能转化为重力势能
B. 燃气主要通过热传递使周围的空气内能增大
C. 火箭点火升空过程的能量转化与热机的压缩冲程相同
D. 火箭的发射过程中，燃料若不完全燃烧，热值会减小
3. 细心的静静同学发现，2025年的春运时间是从1月14日到2月22日。届时，深圳北站候车大厅内灯火通明，人潮涌动。归乡心切的游子们，在寒风中步履匆匆，有序通过进站口、安检区。乘客乘坐高铁可直接刷身份证（S₁）进站，闸机口通过人脸识别系统（S₂）确保“人”“证”一致，闸机门才打开通行。用M代表闸门，则如图中电路可实现上述要求的是（ ）
A. B.
C. D.

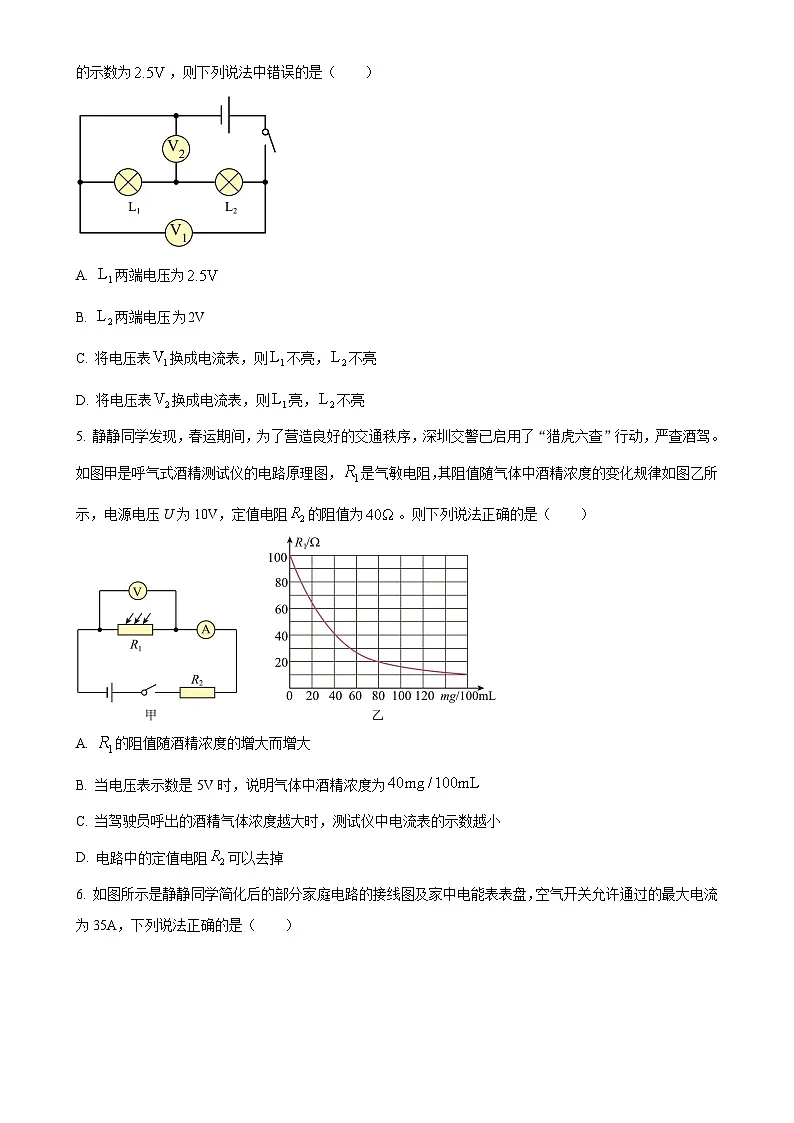

4. 静静同学在学习电学知识时，发现如图所示电路中，闭合开关，电压表的示数为，电压表的示数为，则下列说法中错误的是（ ）
A. 两端电压为
B. 两端电压2V
C. 将电压表换成电流表，则不亮，不亮
D. 将电压表换成电流表，则亮，不亮
5. 静静同学发现，春运期间，为了营造良好的交通秩序，深圳交警已启用了“猎虎六查”行动，严查酒驾。如图甲是呼气式酒精测试仪的电路原理图，是气敏电阻，其阻值随气体中酒精浓度的变化规律如图乙所示，电源电压U为10V，定值电阻的阻值为。则下列说法正确的是（ ）
A. 的阻值随酒精浓度的增大而增大
B. 当电压表示数是5V时，说明气体中酒精浓度为
C. 当驾驶员呼出的酒精气体浓度越大时，测试仪中电流表的示数越小
D. 电路中的定值电阻可以去掉

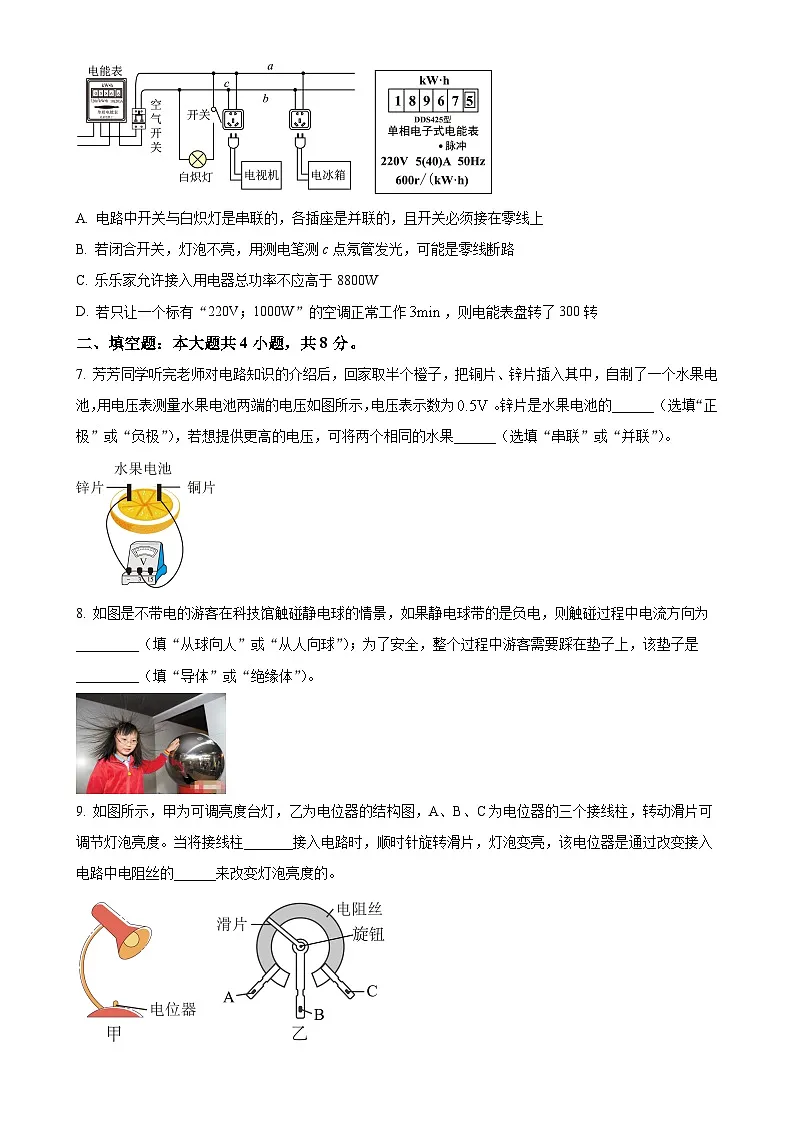

6. 如图所示是静静同学简化后的部分家庭电路的接线图及家中电能表表盘，空气开关允许通过的最大电流为35A，下列说法正确的是（ ）
A. 电路中开关与白炽灯是串联的，各插座是并联的，且开关必须接在零线上
B. 若闭合开关，灯泡不亮，用测电笔测c点氖管发光，可能是零线断路
C. 乐乐家允许接入用电器总功率不应高于8800W
D. 若只让一个标有“220V；1000W”的空调正常工作，则电能表盘转了300转
二、填空题：本大题共4小题，共8分。
7. 芳芳同学听完老师对电路知识的介绍后，回家取半个橙子，把铜片、锌片插入其中，自制了一个水果电池，用电压表测量水果电池两端的电压如图所示，电压表示数为。锌片是水果电池的______（选填“正极”或“负极”），若想提供更高的电压，可将两个相同的水果______（选填“串联”或“并联”）。
8. 如图是不带电的游客在科技馆触碰静电球的情景，如果静电球带的是负电，则触碰过程中电流方向为_________（填“从球向人”或“从人向球”）；为了安全，整个过程中游客需要踩在垫子上，该垫子是_________（填“导体”或“绝缘体”）。
9. 如图所示，甲为可调亮度台灯，乙为电位器的结构图，A、B、C为电位器的三个接线柱，转动滑片可调节灯泡亮度。当将接线柱_______接入电路时，顺时针旋转滑片，灯泡变亮，该电位器是通过改变接入电路中电阻丝的______来改变灯泡亮度的。
10. 我校一款消防应急照明灯的铭牌如图所示。当外部电路有电时应急灯不亮，停电时应急灯内电路接通，两个灯泡正常发光。请根据铭牌上的情况进行分析，应急灯电池充满后，储存的电能是______J，应急灯电池充满后，可以让两个灯泡同时正常发光______小时。
三、作图题：本大题共1小题，共2分。
11. 根据如图甲所示电路图，用笔画线代替导线将图乙中实物图连接完整。

四、实验探究题：本大题共4小题，共25分。
12. 芳芳同学在“探究电流与电压和电阻的关系”的实验中，准备的电学器材如下：电源（三节干电池）、电流表、电压表、滑动变阻器、定值电阻（、、、、）、开关、导线若干，实验电路如图甲所示。
（一）在“探究电流与电压的关系”实验中：
（1）按图甲电路进行实验，在闭合开关前，应将滑动变阻器滑片P移向最______（选填“左”或“右”）端。
（2）闭合开关S后，后缓慢移动滑片P，发现电流表指针无明显变化但电压表示数接近，此故障的原因可能是电阻R______（选填“断路”或“短路”）；
（3）如图乙所示，排除故障后闭合开关移动滑片P到某一位置时，电流表的示数为______A；
（4）接下来实验中得到的实验数据如下表所示。分析表格中的数据，可得出结论：电阻一定时，______；
（二）在“探究电流与电阻的关系”实验中：将5个定值电阻分别接入图甲电路中，调节滑动变阻器的滑片P，使定值电阻两端的电压不变，通过实验记录的数据，绘制出电流/随电阻R变化的图像，如图丙所示。
（5）根据图像可得出结论：电压一定时，通过导体的电流和导体电阻成______；
（6）实验中所用滑动变阻器的最大阻值不低于______。
13. 如图甲，是芳芳同学测量小灯泡的电功率的实验电路，电源电压为3V且保持不变，小灯泡L的额定电压为2.5V。
闭合开关S，移动滑动变阻器的滑片P，多次实验并将数据和现象记录在如表中。分析表中信息，回答（1）-（5）题。
（1）该实验的实验原理是______。
（2）小灯泡L在额定电压下工作时，电流表的指针位置如图乙所示，则小灯泡L的额定功率为______W。
（3）第1次实验中，小灯泡L不亮的原因是______。
（4）分析数据还发现，通过小灯泡L的电流与其两端的电压不成正比，其原因是______。
（5）为了测量小灯泡电功率，在具体的实验操作中，手和眼睛的分工应该是（ ）
A. 手移动滑动变阻器的滑片，眼睛观察电流表
B. 手移动滑动变阻器的滑片，眼睛观察电压表
C. 手移动滑动变阻器的滑片，眼睛观察灯泡是否发光
D. 手按开关，眼睛观察小灯泡
（6）另一小组实验时，发现电流表已经损坏，为了测出该小灯泡的额定功率，小组在实验室选了一个的电阻和一个单刀双掷开关，设计了如图丙所示的电路并完成了该实验（电源电压不变）：
①闭合开关S，开关接______（选填a或b），调节滑动变阻器使小灯泡正常发光，记录电压表示数；
②闭合开关S，滑动变阻器滑片保持不动，接a，记录电压表示数。则小灯泡额定功率______（用字母、、表示）。
14. 为实现节能减排，混合动力汽车越来越受到人们的青睐。微微实验小组对如图中所示的混合动力汽车进行了关于“供能方式调研”和“座椅加热电路设计”的项目化学习活动。
【项目分解】
①供能方式调研
②了解某品牌混合动力汽车简单的控制电路
【项目实施】
（1）供能方式调研；薇薇同学查阅资料可知，该汽车在蓄电池电量充足且低速行驶时，由蓄电池提供动力；当蓄电池电量不足或需要高速行驶时，可切换至汽油机驱动，同时给蓄电池充电；当汽车需要全力加速时，汽油机、蓄电池可以同时向车轮输出能量。
①如图乙所示，A、B、C、D为该汽车汽油机的四个冲程的工作示意图。在一个工作循环中，正确的顺序是______（填字母）。
②薇薇同学发现，该汽车在某路段行驶时，汽油机在驱动汽车前进的同时，恰好将电量显示为0的蓄电池充满电。已知该充满电后，大约可储存的电能；若此过程中，共消耗汽油4kg，该汽油机的工作的效率为，则该路段共输出有用的机械功______J；（已知汽油的热值为）
【项目实施】
（2）座椅加热电路设计；该汽车还具有自动控温的座椅加热功能。如图丙所示，薇薇同学利用电阻丝R和温控开关等元件设计了符合该功能的模拟电路。
①如图丁所示，该温控开关是由一端固定的双金属片和一个固定触点组成。其中，双金属片是将两个形状和厚度完全相同的铜片和铁片铆在一起制成的。受热时，由于铜的膨胀程度比铁大，所以当环境温度达到某一预设值时，双金属片就会向一侧弯曲，导致电路______路。
②为实现上述功能，该双金属片的上方金属片应为______片。
【项目拓展】
（3）薇薇同学发现，汽车中有如图戊所示的电路，其中上端带金属细杆的金属滑块M与两侧金属弹簧相连接并接入电路中，金属滑块M与弹簧套在光滑绝缘的水平细杆上。当汽车静止时，滑块M上的金属细杆与红、绿灯一端的触头（图中箭头）都不接触。当汽车向前启动时，______灯亮。
15. 薇薇同学在数学课上学习了角度的测量，当角的两个边较短时测量总出现偏差。在综合实践课上，她和物理小组同学开展了“设计电子量角器”的项目化学习活动。
【项目名称】设计电子量角器
【项目器材】
如图甲是薇薇同学将阻值为电阻丝AB弯成半圆形，O为圆心，OP为能够绕圆心转动的金属滑片（的阻值忽略不计），P与AB接触良好，OA与OP的夹角为；电流表的量程为，电压表的量程为，电源电压为6V，为定值电阻。
【项目设计】
薇薇同学将制作好的电子量角器接入电路，如图乙所示。转动滑片OP，电表的示数随之改变，多次用对应的角度替换原电压表刻度盘上的电压值即完成了对电压表的改造。
【项目实施】
（1）薇薇同学将滑片OP旋转至A处，电流表示数为，则的阻值为______；
（2）当薇薇同学转动OP使角为时，电压表的示数为______V。当电压表的示数为2V时，角为______；
（3）为能满足测量的要求，薇薇同学需要更换一个阻值______（填“更大”或“更小”）定值电阻；
项目优化】
（4）薇薇同学发现用电压表改造后的量角器刻度不均匀，请你在图丙的基础上，用笔画线帮她重新连接电路，使得角度在电压表的刻度盘上能分布均匀请画在图丙上_________。
五、计算题：本大题共2小题，共16分。
16. 如图甲是用热敏电阻测量环境温度的电路，电源电压恒为5V，电路中电流表的量程为，滑动变阻器R的铭牌上标有“，”字样。为热敏电阻。明明发现某热敏电阻阻值随环境温度变化关系如图乙所示。求：
（1）将此电路放入温度为的环境中，闭合开关，调节滑片P至某一位置，此时电流表的读数为，求此时滑动变阻器接入电路的阻值；
（2）若滑片位置不动，求该电路能测量的最高环境温度。
17. 明明家的一款电热水壶工作时有两挡，分别是热水挡和温水挡。如图2所示是其电路简图，、为电热丝，通过操作开关，可以提供温水和热水，相应参数如表。当电热水壶在额定电压下工作时，求：
（1）当开关______闭合（选填“”或“”或“和”）时电热水壶处于温水挡，是多大______？
（2）电热丝的阻值是多大___________？
滇防应急照明灯型号：
额定电压：
每个灯泡规格；6V、3W
电池：6V；2500mAh
充电时间：20小时
应急时间：不少于小时
实验次序
1
2
3
实验序号
电压
电流
小灯泡的亮度
电功率
1
不亮
2
暗
3
较暗
4
正常亮
5
很亮
额定电压
额定功率
220V
温水
热水
1980W
4400W
