海南省省直辖县级行政单位五指山市2025-2026学年九年级上学期1月期末物理试题（有解析）

这是一份海南省省直辖县级行政单位五指山市2025-2026学年九年级上学期1月期末物理试题（有解析），共23页。试卷主要包含了单选题，填空题；，作图与实验探究题，综合应用题等内容，欢迎下载使用。

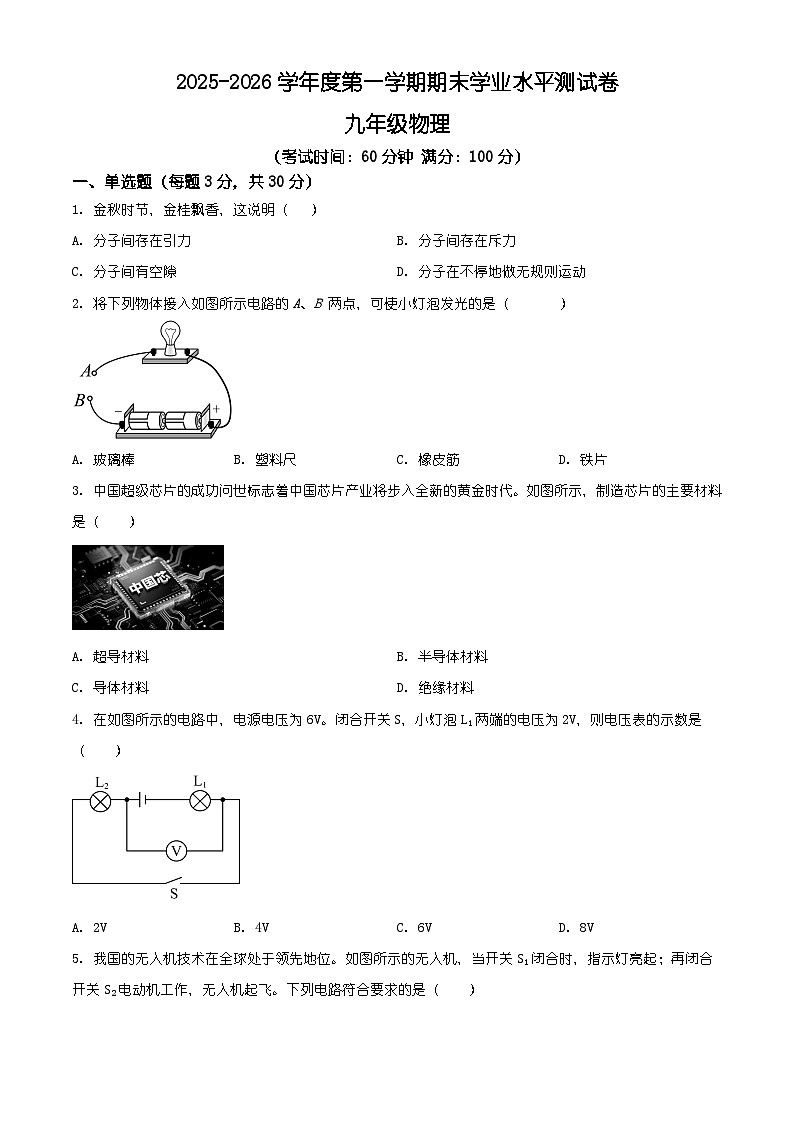

（考试时间：60分钟 满分：100分）
一、单选题（每题3分，共30分）
1. 金秋时节，金桂飘香，这说明（ ）
A. 分子间存在引力B. 分子间存在斥力
C. 分子间有空隙D. 分子在不停地做无规则运动
2. 将下列物体接入如图所示电路的A、B 两点，可使小灯泡发光的是（ ）
A. 玻璃棒B. 塑料尺C. 橡皮筋D. 铁片
3. 中国超级芯片的成功问世标志着中国芯片产业将步入全新的黄金时代。如图所示，制造芯片的主要材料是（ ）
A. 超导材料B. 半导体材料
C. 导体材料D. 绝缘材料
4. 在如图所示的电路中，电源电压为6V。闭合开关S，小灯泡L1两端的电压为2V，则电压表的示数是（ ）
A. 2VB. 4VC. 6VD. 8V

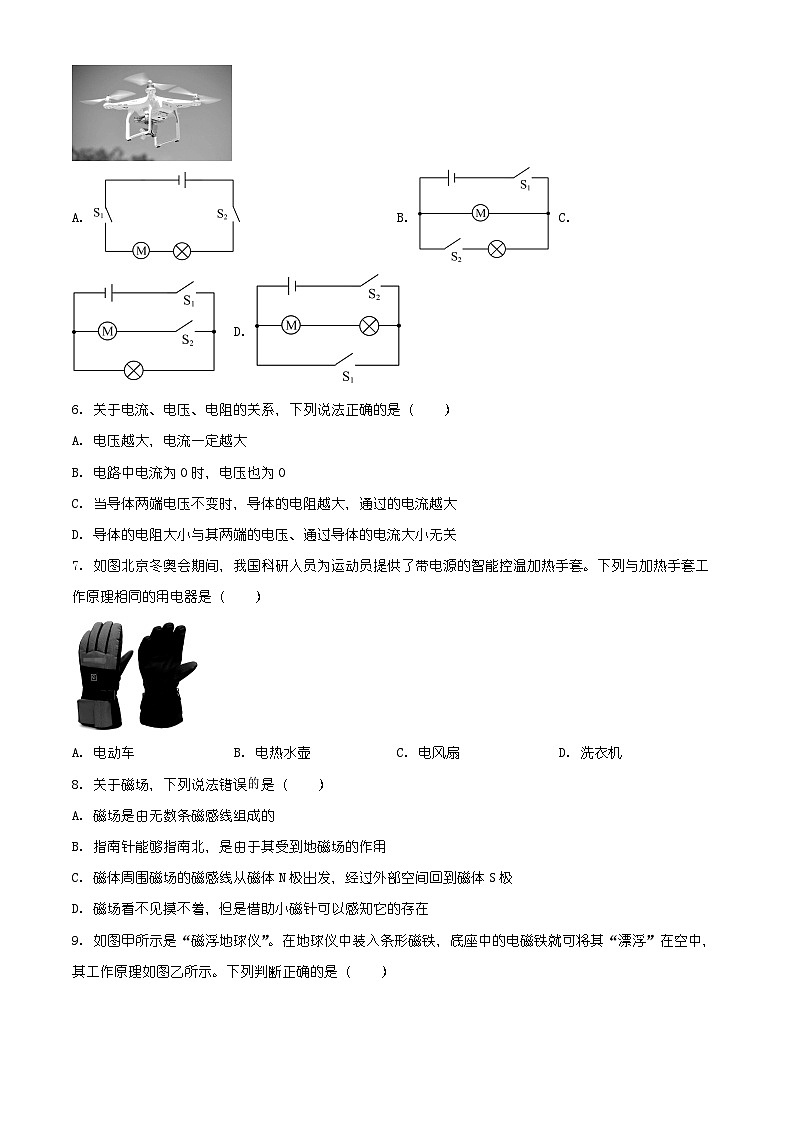

5. 我国的无人机技术在全球处于领先地位。如图所示的无人机，当开关S1闭合时，指示灯亮起；再闭合开关S2电动机工作，无人机起飞。下列电路符合要求的是（ ）
A. B. C. D.
6. 关于电流、电压、电阻的关系，下列说法正确的是（ ）
A. 电压越大，电流一定越大
B. 电路中电流为0时，电压也为0
C. 当导体两端电压不变时，导体的电阻越大，通过的电流越大
D. 导体的电阻大小与其两端的电压、通过导体的电流大小无关
7. 如图北京冬奥会期间，我国科研人员为运动员提供了带电源的智能控温加热手套。下列与加热手套工作原理相同的用电器是（ ）
A. 电动车B. 电热水壶C. 电风扇D. 洗衣机
8. 关于磁场，下列说法错误是（ ）
A. 磁场是由无数条磁感线组成的
B. 指南针能够指南北，是由于其受到地磁场的作用
C. 磁体周围磁场的磁感线从磁体N极出发，经过外部空间回到磁体S极
D. 磁场看不见摸不着，但是借助小磁针可以感知它的存在

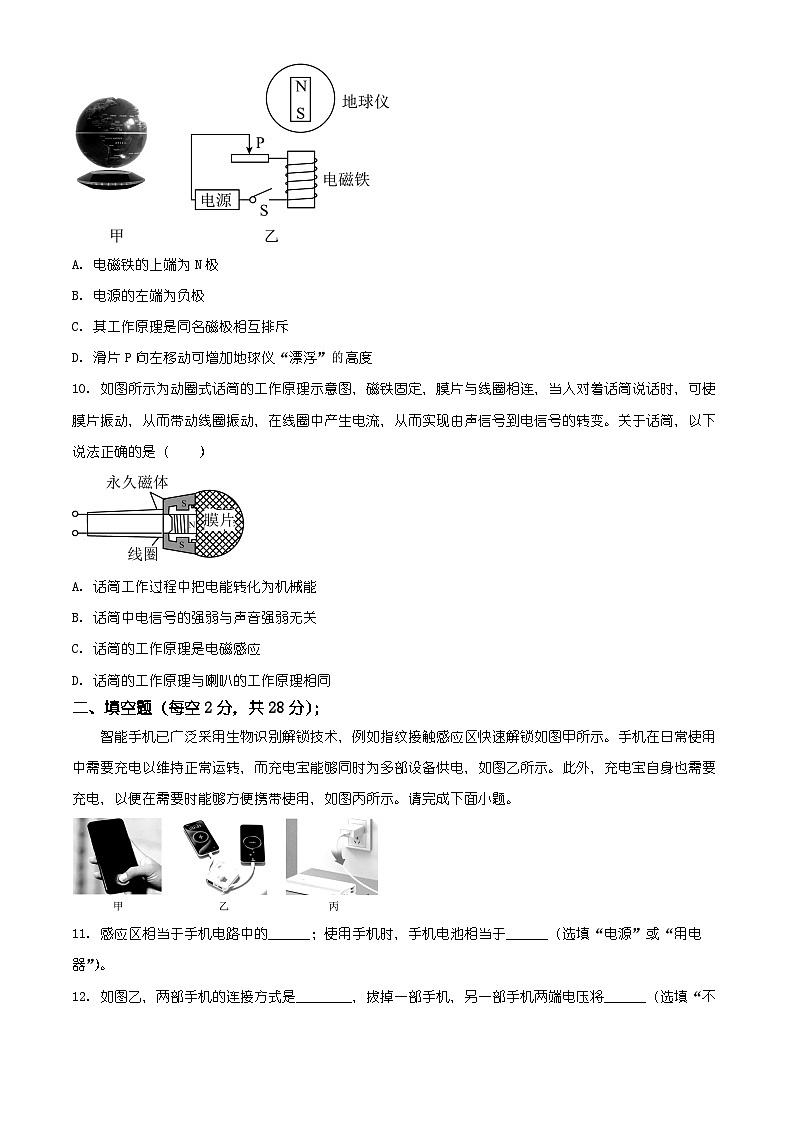

9. 如图甲所示是“磁浮地球仪”。在地球仪中装入条形磁铁，底座中的电磁铁就可将其“漂浮”在空中，其工作原理如图乙所示。下列判断正确的是（ ）
A. 电磁铁的上端为N极
B. 电源的左端为负极
C. 其工作原理是同名磁极相互排斥
D. 滑片P向左移动可增加地球仪“漂浮”高度
10. 如图所示为动圈式话筒的工作原理示意图，磁铁固定，膜片与线圈相连，当人对着话筒说话时，可使膜片振动，从而带动线圈振动，在线圈中产生电流，从而实现由声信号到电信号的转变。关于话筒，以下说法正确的是（ ）
A. 话筒工作过程中把电能转化为机械能
B. 话筒中电信号的强弱与声音强弱无关
C. 话筒的工作原理是电磁感应
D. 话筒的工作原理与喇叭的工作原理相同
二、填空题（每空2分，共28分）；
智能手机已广泛采用生物识别解锁技术，例如指纹接触感应区快速解锁如图甲所示。手机在日常使用中需要充电以维持正常运转，而充电宝能够同时为多部设备供电，如图乙所示。此外，充电宝自身也需要充电，以便在需要时能够方便携带使用，如图丙所示。请完成下面小题。
11. 感应区相当于手机电路中的______；使用手机时，手机电池相当于______（选填“电源”或“用电器”）。
12. 如图乙，两部手机的连接方式是________，拔掉一部手机，另一部手机两端电压将______（选填“不变”“变小”或“变大”）；
13. 若其中一部手机正常充电时电压为5V，充电电流为2A，则该手机充电时的电功率为______W；若充电1h，充电宝为这部手机提供的电能为______J。
14. 2025年4月24日17时17分，搭载神舟二十号载人飞船的长征二号F遥二十运载火箭在酒泉卫星发射中心发射成功，火箭加速上升过程如图所示。请完成下题。
（1）此过程中神舟二十号载人飞船动能________，机械能_________；（均选填 “变大”“变小”或“不变”）
（2）火箭发射选择的燃料通常具有________大的特点，运载火箭点火后向下喷出熊熊烈焰，使火箭上升，发射台下水池内的水用来吸热降温，这是利用了水的_________大的特性；
（3）火箭加速升空过程中能量的转化与汽油机的________冲程相同，火箭外壳与空气摩擦会发热，这是通过________的方式改变外壳的内能。
15. 如图是两个用电器A、B的I-U图像。将用电器A、B串联后接入电路，此时通过电阻A的电流为0.3A时，则电源电压是________V。将电阻A、B并联后接入另一电源电压为2V的电路中，电路的总电阻是________ Ω。
16. 火箭加速升空过程中能量的转化与汽油机的____冲程相同，火箭外壳与空气摩擦会发热，这是通过____的方式改变外壳的内能。
17. 如右图是两个用电器A、B的I-U图像，将用电器A、B串联后接入电路，此时通过电阻A的电流为0.3A时，则电源电压是_____V。将电阻A、B并联后接入另一电源电压为2V的电路中，电路的总电阻是____Ω。
三、作图与实验探究题（18题4分，每题2分；19题8分，每空2分；20题10分，每空2分。共22分）
18.
（1）如图所示，根据小磁针静止时的指向，在括号里标出电源的“+”极或“-”极。
（2）在图中的虚线框内填入电压表、电流表的符号。

19. 在探究“比较不同物质吸热的情况”的实验中，实验装置如图1所示。
（1）实验中应量取________相等的甲、乙两种液体，分别倒入相同的烧杯中，用相同的电加热器加热。当它们吸收相同热量时，通过比较________(选填“升高的温度”或“初温”）来判断吸热能力的强弱；
（2）实验所记录的数据如表格所示。从开始加热到42℃，甲、乙两种液体吸收热量的关系为Q甲________Q乙（选填“大于”，“等于”或“小于”）；________液体更适合作为汽车发动机的冷却液。（选填“甲” 或“乙”）
20. 在“测定小灯泡电功率”的实验中，电源电压为4.5V，小灯泡额定电压为2.5V，电阻约为。
（1）连接电路时开关应___________；闭合开关前，图甲中的滑动变阻器的滑片P应位于阻值最大一端。
（2）请你用笔画线代替导线，将图甲中的实物电路连接完整。
（3）小叶同学闭合开关，移动滑片P到某一点时，电压表的示数（如图乙所示）为________V，若他想测量小灯泡的额定功率，应将图甲中滑片P向____________（选填“A”或“B”）端移动，使电压表的示数为2.5V。
（4）小向同学移动滑片P，记下多组对应的电压表和电流表的示数，并绘制成如图丙所示的I-U图像。根据图像信息，可计算出小灯泡的额定功率是_________W。
四、综合应用题（本大题共2小题，第21题10分，第22题10分，共20分。解答时要写出必要的文字说明、公式和具体步骤）
21. 如图所示的电路中，当开关S、都闭合时，电压表的示数为6V，电流表的示数为0.5A；当开关S闭合，断开时，电压表的示数为2.4V。求：
（1）的电阻阻值；
（2）当开关S闭合，断开时，电流表示数多大；
（3）当开关S闭合，断开时，两端的电压。
（4）的电阻阻值。
22. 如图甲是电水壶简化电路图，和为发热电阻，为总开关，为温控开关，有1、2两个触点，控制电水壶的“加热”和“保温”两挡，表中数据为电水壶的部分工作参数。
（1）电阻的阻值为多少？
（2）电水壶的保温功率为多少？
（3）电水壶中装进1kg水进行加热，用温度计测量水温，得到水温随时间变化的图像如图乙，则第4min至第10min时间段内水吸收的热量是多少？（）
（4）在第4min至第10min这段时间内电水壶加热效率是多少？加热时间/min
0
1
2
3
4
甲的温度/℃
30
34
38
42
46
乙温度/℃
30
33
36
39
42
额定电压
220V
加热功率
1000W
阻值
2025-2026学年度第一学期期末学业水平测试卷
九年级物理
（考试时间：60分钟 满分：100分）
一、单选题（每题3分，共30分）
1. 金秋时节，金桂飘香，这说明（ ）
A. 分子间存在引力B. 分子间存在斥力
C. 分子间有空隙D. 分子在不停地做无规则运动
【答案】D
【解析】
【详解】金秋时节，桂花飘香是因为桂花分子在不停地做无规则运动，运动到空气中，属于扩散现象，故ABC不符合题意，D符合题意。
故选D。
2. 将下列物体接入如图所示电路的A、B 两点，可使小灯泡发光的是（ ）
A. 玻璃棒B. 塑料尺C. 橡皮筋D. 铁片
【答案】D
【解析】
【详解】A．玻璃棒通常情况下是绝缘体，不容易导电，接入电路不能使小灯泡发光，故A不符合题意；
B．塑料尺是塑料制品，属于绝缘体，不容易导电，接入电路不能使小灯泡发光，故B不符合题意；
C．橡皮筋一般是橡胶材料，橡胶是绝缘体，不容易导电，接入电路不能使小灯泡发光，故C不符合题意；
D．铁片是金属，金属是导体，容易导电，接入电路能使电路形成通路，从而使小灯泡发光，故D符合题意。
故选D。
3. 中国超级芯片的成功问世标志着中国芯片产业将步入全新的黄金时代。如图所示，制造芯片的主要材料是（ ）
A. 超导材料B. 半导体材料
C. 导体材料D. 绝缘材料
【答案】B
【解析】
【详解】芯片是指含有集成电路的硅片，制造芯片的主要材料是半导体，故B符合题意，故ACD不符合题意。
故选B。
4. 在如图所示的电路中，电源电压为6V。闭合开关S，小灯泡L1两端的电压为2V，则电压表的示数是（ ）
A. 2VB. 4VC. 6VD. 8V
【答案】B
【解析】
【详解】分析电路图可知，闭合开关后，小灯泡和串联，电压表并联在小灯泡的两端，因此电压表测量的是两端的电压，根据串联电路的电压规律，总电压等于各部分电路电压之和，即。题中已知电源电压，小灯泡两端的电压。所以，小灯泡两端的电压
因为电压表测量的是两端的电压，所以电压表的示数为。故ACD不符合题意，B符合题意。
故选B。
5. 我国的无人机技术在全球处于领先地位。如图所示的无人机，当开关S1闭合时，指示灯亮起；再闭合开关S2电动机工作，无人机起飞。下列电路符合要求的是（ ）
A. B. C. D.
【答案】C
【解析】
【详解】依题意，电动机和指示灯可以单独工作，所以指示灯和电动机并联；当开关S1闭合时，指示灯亮起，则开关S1位于干路或与灯泡在同一支路；再闭合开关S2电动机工作，无人机起飞，则开关S2位于电动机支路；
A．由电路图可知，开关S1闭合时电动机和指示灯都不工作，再闭合S2时电动机和指示灯同时工作，故A不符合题意；
B．由电路图可知，开关S1闭合时电动机工作，再闭合S2时指示灯亮起，故B不符合题意；
C．由电路图可知，开关S1闭合时指示灯亮起，再闭合S2时电动机工作，故C符合题意；
D．由电路图可知，开关S2闭合时电动机和指示灯都工作，再闭合S1时会造成电源短路，故D不符合题意。
故选C。
6. 关于电流、电压、电阻的关系，下列说法正确的是（ ）
A. 电压越大，电流一定越大
B. 电路中电流为0时，电压也为0
C. 当导体两端电压不变时，导体的电阻越大，通过的电流越大
D. 导体的电阻大小与其两端的电压、通过导体的电流大小无关
【答案】D
【解析】
【详解】A．由欧姆定律得，电压越大，电流不一定越大，故A错误；
B．电路中电流0时，若电路为断路状态，电压可能等于电源电压，故B错误；
C．当导体两端电压不变时，由欧姆定律得，导体的电阻越大，通过的电流越小，故C错误；
D．导体的电阻大小与导体的材料、长度、横截面积有关，与其两端的电压、通过导体的电流大小无关，故D正确。
故选D。
7. 如图北京冬奥会期间，我国科研人员为运动员提供了带电源的智能控温加热手套。下列与加热手套工作原理相同的用电器是（ ）
A. 电动车B. 电热水壶C. 电风扇D. 洗衣机
【答案】B
【解析】
【详解】加热手套工作过程中将电能转化为内能。
ACD．电动车、电风扇、洗衣机使用过程中，主要将电能转化为机械能，故ACD不符合题意；
B．电热水壶使用过程中，将电能转化为内能，故B符合题意。
故选B。
8. 关于磁场，下列说法错误的是（ ）
A. 磁场是由无数条磁感线组成的
B. 指南针能够指南北，是由于其受到地磁场的作用
C. 磁体周围磁场的磁感线从磁体N极出发，经过外部空间回到磁体S极
D. 磁场看不见摸不着，但是借助小磁针可以感知它的存在
【答案】A
【解析】
【详解】A. 磁感线是为了形象描述磁场而假想的曲线，并非真实存在的物质，磁场不是由磁感线组成的，故A错误，符合题意；
B. 指南针能够指南北，是因为其受到地磁场的作用，故B正确，不符合题意；
C. 磁体周围磁场的磁感线从磁体N极出发，经过外部空间回到磁体S极，故C正确，不符合题意；
D. 磁场看不见摸不着，但可以借助小磁针的偏转来感知它的存在，这是转换法的应用，故D正确，不符合题意。
故选 A。
9. 如图甲所示是“磁浮地球仪”。在地球仪中装入条形磁铁，底座中的电磁铁就可将其“漂浮”在空中，其工作原理如图乙所示。下列判断正确的是（ ）
A. 电磁铁的上端为N极
B. 电源的左端为负极
C. 其工作原理是同名磁极相互排斥
D. 滑片P向左移动可增加地球仪“漂浮”的高度
【答案】C
【解析】
【详解】AB．根据同名磁极相互排斥可知，图中电磁铁的上端应为S极，则由安培定则可知，电流从电磁铁的上端流入，下端流出，电路中的电源的左端为正极，故AB错误；
C．磁浮地球仪稳定地“漂浮”起来，其利用的工作原理是同名磁极互相排斥，故C正确；
D．滑片向左移动，滑动变阻器接入电路的电阻变大，总电阻变大，根据欧姆定律可知，电流变小，电磁铁磁性减弱，可降低地球仪“漂浮”的高度，故D错误。
故选C。
10. 如图所示为动圈式话筒的工作原理示意图，磁铁固定，膜片与线圈相连，当人对着话筒说话时，可使膜片振动，从而带动线圈振动，在线圈中产生电流，从而实现由声信号到电信号的转变。关于话筒，以下说法正确的是（ ）
A. 话筒工作过程中把电能转化为机械能
B. 话筒中电信号的强弱与声音强弱无关
C. 话筒的工作原理是电磁感应
D. 话筒的工作原理与喇叭的工作原理相同
【答案】C
【解析】
【详解】A．动圈式话筒工作时，人对着话筒说话使膜片振动，带动线圈在磁场中做切割磁感线运动，从而在线圈中产生感应电流。此过程中是将机械能转化为电能，而不是把电能转化为机械能，故A错误；
B．当人对着话筒说话时，声音越强，膜片振动的幅度越大，带动线圈在磁场中做切割磁感线运动的幅度也就越大，产生的感应电流就越大，即电信号越强，反之，声音越弱，电信号越弱。所以话筒中电信号的强弱与声音强弱有关，故B错误；
C．由上述分析可知，动圈式话筒是利用膜片振动带动线圈在磁场中做切割磁感线运动，从而产生感应电流，这是电磁感应现象，故C正确；
D．动圈式话筒的工作原理是电磁感应，即闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中会产生感应电流，是将声信号转化为电信号。 喇叭的工作原理是通电导体在磁场中受到力的作用， 所以话筒的工作原理与喇叭的工作原理不同，故D错误。
故选C 。
二、填空题（每空2分，共28分）；
智能手机已广泛采用生物识别解锁技术，例如指纹接触感应区快速解锁如图甲所示。手机在日常使用中需要充电以维持正常运转，而充电宝能够同时为多部设备供电，如图乙所示。此外，充电宝自身也需要充电，以便在需要时能够方便携带使用，如图丙所示。请完成下面小题。
11. 感应区相当于手机电路中的______；使用手机时，手机电池相当于______（选填“电源”或“用电器”）。
12. 如图乙，两部手机的连接方式是________，拔掉一部手机，另一部手机两端电压将______（选填“不变”“变小”或“变大”）；
13. 若其中一部手机正常充电时的电压为5V，充电电流为2A，则该手机充电时的电功率为______W；若充电1h，充电宝为这部手机提供的电能为______J。
【答案】11. ①. 开关 ②. 电源
12. ①. 并联 ②. 不变
13. ①. 10 ②.
【解析】
【11题详解】
[1]感应区是控制手机解锁的开关，因此相当于手机电路中的开关。
[2]使用手机时，电池向外供电，此时它相当于电源。
【12题详解】
[1]充电宝为多部手机供电时，各手机之间是并联的，这样它们可以独立工作，互不影响。
[2]并联电路中各支路电压相等且等于电源电压，所以拔掉一部手机，另一部手机两端的电压将不变
【13题详解】
[1]该手机充电时的电功率
[2]充电时间t=1h=3600s，充电宝为这部手机提供的电能为
14. 2025年4月24日17时17分，搭载神舟二十号载人飞船的长征二号F遥二十运载火箭在酒泉卫星发射中心发射成功，火箭加速上升过程如图所示。请完成下题。
（1）此过程中神舟二十号载人飞船动能________，机械能_________；（均选填 “变大”“变小”或“不变”）
（2）火箭发射选择的燃料通常具有________大的特点，运载火箭点火后向下喷出熊熊烈焰，使火箭上升，发射台下水池内的水用来吸热降温，这是利用了水的_________大的特性；
（3）火箭加速升空过程中能量的转化与汽油机的________冲程相同，火箭外壳与空气摩擦会发热，这是通过________的方式改变外壳的内能。
【答案】（1） ①. 变大 ②. 变大
（2） ①. 热值 ②. 比热容
（3） ①. 做功 ②. 做功
【解析】
【小问1详解】
[1][2]飞船速度变大，质量不变，此过程中飞船动能变大；高度增大，质量不变，飞船重力势能变大，机械能是重力势能和动能之和，动能和重力势能都增大，故机械能变大。
【小问2详解】
[1]燃料的热值大，意味着相同质量的燃料完全燃烧时能释放出更多的能量，所以火箭燃料通常具有热值大的特点。
[2]水的比热容大，相同质量的水和其他物质相比，升高相同的温度能吸收更多的热量，所以利用水的比热容大的特性来吸热降温。
【小问3详解】
[1]汽油机的做功冲程是内能转化为机械能，火箭加速升空过程中燃料的内能转化为火箭的机械能，二者能量转化相同。
[2]火箭外壳与空气摩擦发热，是通过克服摩擦力做功，将火箭的机械能转化为外壳的内能，属于做功改变物体内能。
15. 如图是两个用电器A、BI-U图像。将用电器A、B串联后接入电路，此时通过电阻A的电流为0.3A时，则电源电压是________V。将电阻A、B并联后接入另一电源电压为2V的电路中，电路的总电阻是________ Ω。
【答案】 ①. 8 ②. 5
【解析】
【详解】[1]将用电器A、B串联后接入电路，串联电路中电流处处相等，此时通过电阻A的电流为0.3A时，则通过电阻B的电流也为0.3A，从图中可知A、B两端的电压分别为6V、2V，根据串联电路的电压规律可得，电源电压是
[2]将电阻A、B并联后接入另一电源电压为2V的电路中，根据并联电路的电压特点可知A、B两端的电压均为2V，从图中可知通过A、B的电流分别为0.1A、0.3A，根据并联电路的电流特点可知总电流
电路的总电阻是
16. 火箭加速升空过程中能量的转化与汽油机的____冲程相同，火箭外壳与空气摩擦会发热，这是通过____的方式改变外壳的内能。
【答案】 ①. 做功 ②. 做功
【解析】
【详解】[1]火箭加速升空过程中能量的转化与汽油机的做功冲程相同，都把内能转化为机械能。
[2]火箭外壳与空气摩擦会发热，克服摩擦力做功，把机械能转化为内能，这是通过做功的方式改变外壳的内能。
17. 如右图是两个用电器A、B的I-U图像，将用电器A、B串联后接入电路，此时通过电阻A的电流为0.3A时，则电源电压是_____V。将电阻A、B并联后接入另一电源电压为2V的电路中，电路的总电阻是____Ω。
【答案】 ①. 8 ②. 5
【解析】
【详解】[1]如右图是两个用电器A、B的I-U图像，将用电器A、B串联后接入电路，此时通过电阻A的电流为0.3A时，串联电路电流处处相等，则此时通过B 的电流为0.3A，由图得，此时A、B电压分别为6V、2V，由串联电路电压特点得，电源电压是
[2]将电阻A、B并联后接入另一电源电压为2V的电路中，并联电路各支路的电压相等，此时电阻A、B的电压均为2V，由图得，电阻A、B的电流分别为0.1A、0.3A，由欧姆定律得，电阻A、B的阻值分别为
由并联电路电阻特点得，电路的总电阻是
三、作图与实验探究题（18题4分，每题2分；19题8分，每空2分；20题10分，每空2分。共22分）
18.
（1）如图所示，根据小磁针静止时的指向，在括号里标出电源的“+”极或“-”极。
（2）在图中的虚线框内填入电压表、电流表的符号。

【答案】（1）
（2）
【解析】
【小问1详解】
由图可知，小磁针静止时右端为N极，根据磁极间的相互作用，异名磁极相互吸引，可以判断出螺线管的左端为S极；根据螺线管的绕线方式结合安培定则，可判断电流是从螺线管的左端流入；因为在电源外部，电流从正极流向负极，所以电源的左端为“+”极。如图所示：
【小问2详解】
右边虚线框与灯串联，若是电压表，灯不能发光，则右边虚线框内只能是电流表；上边虚线框内若是电流表，灯被短路，不能发光，则上边虚线框内只能是电压表；如图所示：
19. 在探究“比较不同物质吸热的情况”的实验中，实验装置如图1所示。
（1）实验中应量取________相等的甲、乙两种液体，分别倒入相同的烧杯中，用相同的电加热器加热。当它们吸收相同热量时，通过比较________(选填“升高的温度”或“初温”）来判断吸热能力的强弱；
（2）实验所记录的数据如表格所示。从开始加热到42℃，甲、乙两种液体吸收热量的关系为Q甲________Q乙（选填“大于”，“等于”或“小于”）；________液体更适合作为汽车发动机的冷却液。（选填“甲” 或“乙”）
【答案】（1） ①. 质量 ②. 升高的温度
（2） ①. 小于 ②. 乙
【解析】
【小问1详解】
[1][2]根据控制变量法，实验中应量取质量相同的甲、乙两种液体，分别倒入相同的烧杯中，用相同的电加热器加热，当它们吸收相同热量时，通过比较升高的温度来判断吸热能力的强弱，升温多的吸热能力弱。
【小问2详解】
[1]甲和乙两种液体在相等时间内吸收相等的热量，由表可知，从开始加热到42℃，甲液体需要加热3min，乙液体需要加热4min，则甲、乙两种液体吸收热量的关系为Q甲小于Q乙。
[2]由表可知，加热相同的时间，吸收相同的热量，甲升温多，乙升温少，说明乙的吸热能力强，所以乙液体更适合作为汽车发动机的冷却液。
20. 在“测定小灯泡电功率”的实验中，电源电压为4.5V，小灯泡额定电压为2.5V，电阻约为。
（1）连接电路时开关应___________；闭合开关前，图甲中的滑动变阻器的滑片P应位于阻值最大一端。
（2）请你用笔画线代替导线，将图甲中的实物电路连接完整。
（3）小叶同学闭合开关，移动滑片P到某一点时，电压表的示数（如图乙所示）为________V，若他想测量小灯泡的额定功率，应将图甲中滑片P向____________（选填“A”或“B”）端移动，使电压表的示数为2.5V。
（4）小向同学移动滑片P，记下多组对应的电压表和电流表的示数，并绘制成如图丙所示的I-U图像。根据图像信息，可计算出小灯泡的额定功率是_________W。
【答案】（1）断开 （2）
（3） ①. 2.2 ②. B
（4）0.5
【解析】
【小问1详解】
连接电路时开关应断开，防止电路短路或电流过大损坏器材。
【小问2详解】
电流表应串联在电路中，小灯泡额定电压为2.5V，电阻约为，由欧姆定律，小灯泡正常发光时的电流
所以选择 0~0.6A 量程，将小灯泡的左端接线柱和电流表“0.6”接线柱用导线连接，如图所示：
【小问3详解】
[1]电压表使用 0~3V 量程，分度值为 0.1V，图乙指针指向 2.2V，所以示数为2.2V。
[2]要使小灯泡两端电压达到 2.5V，需增大小灯泡两端的电压，根据串联电路电压规律，需减小滑动变阻器两端的电压，由串联电路分压原理，则需减小滑动变阻器接入电路的电阻，因此滑片 P 应向B端移动。
【小问4详解】
从图丙的 I-U 图像可知，当电压为 2.5V 时，对应的电流为 0.2A，小灯泡的额定功率
四、综合应用题（本大题共2小题，第21题10分，第22题10分，共20分。解答时要写出必要的文字说明、公式和具体步骤）
21. 如图所示的电路中，当开关S、都闭合时，电压表的示数为6V，电流表的示数为0.5A；当开关S闭合，断开时，电压表的示数为2.4V。求：
（1）的电阻阻值；
（2）当开关S闭合，断开时，电流表示数多大；
（3）当开关S闭合，断开时，两端的电压。
（4）的电阻阻值。
【答案】（1）12Ω （2）0.2A
（3）3.6V （4）18Ω
【解析】
小问1详解】
当开关S、都闭合时，电阻R1被开关S1短路，电路中只有电阻R2。此时电压表测量的是R2两端的电压，也等于电源电压U，所以电源电压 U = 6V
电流表测量的是通过R2的电流，I = 0.5A，根据欧姆定律，可得R2的电阻阻值为
【小问2详解】
当开关S闭合，S1断开时，电阻R1和R2串联。电压表测量R2两端的电压，此时示数为
由于R2的阻值不变，通过R2的电流即为此时电路中的电流，也就是电流表的示数I1。
根据欧姆定律，可得
【小问3详解】
当开关S闭合，S1断开时，电阻R1和R2串联。
根据串联电路中总电压等于各部分电路两端电压之和的规律，R1两端的电压U1为：
【小问4详解】
当开关S闭合，S1断开时，电阻R1和R2串联
通过R1的电流等于电路总电流，R1两端的电压为 U1=3.6V，根据欧姆定律，可得R1的电阻阻值为
22. 如图甲是电水壶简化电路图，和为发热电阻，为总开关，为温控开关，有1、2两个触点，控制电水壶的“加热”和“保温”两挡，表中数据为电水壶的部分工作参数。
（1）电阻的阻值为多少？
（2）电水壶的保温功率为多少？
（3）电水壶中装进1kg水进行加热，用温度计测量水温，得到水温随时间变化的图像如图乙，则第4min至第10min时间段内水吸收的热量是多少？（）
（4）在第4min至第10min这段时间内电水壶的加热效率是多少？
【答案】（1）48.4Ω
（2）
110W （3）

（4）35%
【解析】
【小问1详解】
当开关闭合，S2接1时，电路为的简单电路，电水壶处于加热状态。
根据电功率公式可得，电阻R2的阻值为
【小问2详解】
当开关闭合，S2接2时，电阻和串联，电路总电阻较大，电功率较小，电水壶处于保温状态。
由题中表格数据可知，的阻值为391.6Ω。
保温时电路的总电阻为
电水壶的保温功率为
【小问3详解】
由图乙可知，在第4min时，水的温度t0= 70℃
在第10min时，水的温度t= 100℃
在第4min至第10min时间段内，水温升高的温度为
水吸收的热量为
【小问4详解】
在第4min至第10min这段时间内，电水壶处于加热状态，加热时间
电水壶消耗的电能为
电水壶的加热效率为加热时间/min
0
1
2
3
4
甲的温度/℃
30
34
38
42
46
乙的温度/℃
30
33
36
39
42
额定电压
220V
加热功率
1000W
阻值
