2025年北京市中考物理二模试题分类精选10 动态电路（Word版附答案）

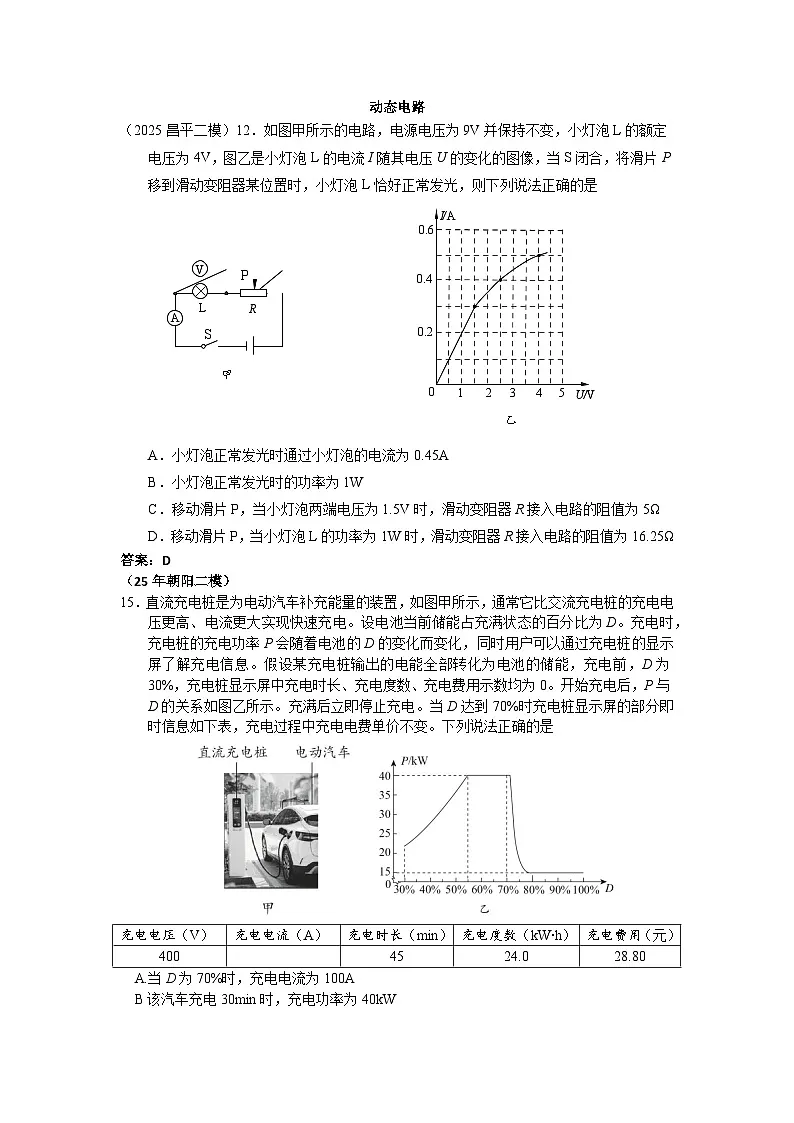

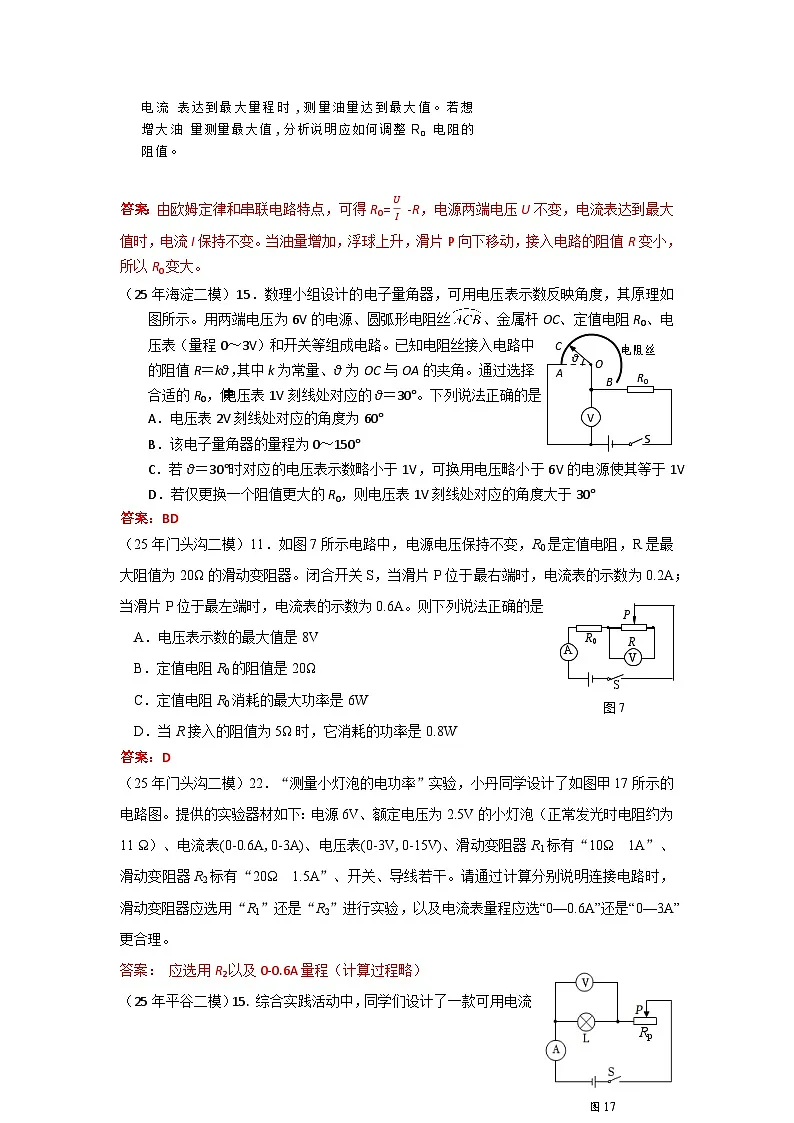

这是一份2025年北京市中考物理二模试题分类精选10 动态电路（Word版附答案），共6页。
乙
0.6
5
0.2
0.4
0
U/V
2
4
1
3
I/A
甲
V
A
L
R
P
S
A．小灯泡正常发光时通过小灯泡的电流为0.45A
B．小灯泡正常发光时的功率为1W
C．移动滑片P，当小灯泡两端电压为1.5V时，滑动变阻器R接入电路的阻值为5Ω
D．移动滑片P，当小灯泡L的功率为1W时，滑动变阻器R接入电路的阻值为16.25Ω
答案：D
（25年朝阳二模）
直流充电桩是为电动汽车补充能量的装置，如图甲所示，通常它比交流充电桩的充电电压更高、电流更大实现快速充电。设电池当前储能占充满状态的百分比为D。充电时，充电桩的充电功率P会随着电池的D的变化而变化，同时用户可以通过充电桩的显示屏了解充电信息。假设某充电桩输出的电能全部转化为电池的储能，充电前，D为30%，充电桩显示屏中充电时长、充电度数、充电费用示数均为0。开始充电后，P与D的关系如图乙所示。充满后立即停止充电。当D达到70%时充电桩显示屏的部分即时信息如下表，充电过程中充电电费单价不变。下列说法正确的是

A.当D为70%时，充电电流为100A
B该汽车充电30min时，充电功率为40kW
C.当D达到60%时，充电用时36min
D.整个充电过程的充电费用为72元
答案：AC
（25年大兴二模）10．如图10甲所示的电路中，R为滑动变阻器，R0为阻值为10Ω的定值电阻，电源两端的电压为6V且保持不变。当滑动变阻器的滑片P从滑动变阻器的A端移动到B端的过程中，电压表的示数U与电流表的示数I变化规律如图10乙所示。则下列说法正确的是
A
B
0
2
4
6
0.2 0.4 0.6
甲
乙
图10
A．滑片P由A端向B端滑动的过程中，电压表的示数减小
B．当滑片P在A端时，电压表的示数为5V
C．当电流表的示数为0.2A时，R0两端的电压为4V
D．滑动变阻器的最大阻值为50Ω
答案：D
（25年东城二模）12．如图所示为一种水位报警器的模拟装置。水槽中漂浮着正方体实心物块（浮子）。水槽侧壁固定着光源P、光源发出的光PQ沿水平方向照射到光敏电阻R上，光敏电阻受到光源P照射时阻值为R1，没有受到光源P照射时阻值为R2。电磁铁所在电路中，电源电压保持不变，R0为电阻箱，金属片K为控制电铃的开关。水面在警戒水位线MN以下时，调节R0大小，使金属片K恰好能被电磁铁吸住。当水面超过警戒水位线MN时，电铃发声报警。已知浮子的密度为0.8g/cm3，边长为5cm。不计电磁铁线圈的电阻。下列说法正确的是
A．当警戒水位线MN与光线PQ之间距离为4cm时，水位报警器报警
B．R1小于R2
C．若只将浮子换成体积相同质量大一些的正方体实心物块，则警戒水位线的位置降低
D．若只减小电路中电阻箱R0的阻值，则警戒水位线的位置降低
答案：B
23. 如图所示 ,是小明设计的一种测定油箱内油量的模拟装置。其中电源两端电压不变 ,R0
是定值电阻 ,R是滑动变阻器的电阻片 ,滑动变阻器的滑片 P跟滑杆的一端连接 ,滑杆 可以绕固定轴 O转动 ,另一端固定着一个浮子。油箱中
的油量变化 ,浮子随油面上下移动 ,带动滑杆使变阻器 的滑片 P移动 ,从而改变电路中电流表的示数。当电流 表达到最大量程时 ,测量油量达到最大值。若想增大油 量测量最大值 ,分析说明应如何调整 R0 电阻的阻值。
答案：由欧姆定律和串联电路特点，可得R0= UI -R，电源两端电压U不变，电流表达到最大值时，电流I保持不变。当油量增加，浮球上升，滑片P向下移动，接入电路的阻值R变小，所以R0变大。
S
R0
V
电阻丝
O
·
θ
C
A
B
（25年海淀二模）15．数理小组设计的电子量角器，可用电压表示数反映角度，其原理如图所示。用两端电压为6V的电源、圆弧形电阻丝、金属杆OC、定值电阻R0、电压表（量程0～3V）和开关等组成电路。已知电阻丝接入电路中的阻值R＝kθ，其中k为常量、θ为OC与OA的夹角。通过选择合适的R0，使电压表1V刻线处对应的θ＝30°。下列说法正确的是
A．电压表2V刻线处对应的角度为60°
B．该电子量角器的量程为0～150°
C．若θ＝30°时对应的电压表示数略小于1V，可换用电压略小于6V的电源使其等于1V
D．若仅更换一个阻值更大的R0，则电压表1V刻线处对应的角度大于30°
答案：BD
图7
R
P
S
R0
V
A
（25年门头沟二模）11．如图7所示电路中，电源电压保持不变，R0是定值电阻，R是最大阻值为20Ω的滑动变阻器。闭合开关S，当滑片P位于最右端时，电流表的示数为0.2A；当滑片P位于最左端时，电流表的示数为0.6A。则下列说法正确的是
A．电压表示数的最大值是8V
B．定值电阻R0的阻值是20Ω
C．定值电阻R0消耗的最大功率是6W
D．当R接入的阻值为5Ω时，它消耗的功率是0.8W
答案：D
（25年门头沟二模）22．“测量小灯泡的电功率”实验，小丹同学设计了如图甲17所示的电路图。提供的实验器材如下：电源6V、额定电压为2.5V的小灯泡（正常发光时电阻约为11 Ω）、电流表(0-0.6A,0-3A)、电压表(0-3V,0-15V)、滑动变阻器R1标有“10Ω 1A”、滑动变阻器R2标有“20Ω 1.5A”、开关、导线若干。请通过计算分别说明连接电路时，滑动变阻器应选用“R1”还是“R2”进行实验，以及电流表量程应选“0—0.6A”还是“0—3A”更合理。
图17
Rp
答案： 应选用R2以及0-0.6A量程（计算过程略）
（25年平谷二模）15. 综合实践活动中，同学们设计了一款可用电流表示数显示拉力大小的测力计模型，电流表示数随拉力的增大而增大，模型电路如图甲所示，ab为长10cm、阻值25Ω的电阻丝，其阻值与长度成正比。滑片P左端固定在拉杆上，弹簧处于原长时，滑片P位于a端，电源电压恒为6V，弹簧电阻恒为1Ω，R0为4Ω，其余部分电阻不计。弹簧的伸长量与所受拉力F之间的关系如图乙所示。忽略弹簧、拉杆和拉环的重力及滑片与电阻丝的摩擦，则下列说法正确的是

虚线框内接线柱“1”应与“2”连接
弹簧处于原长状态时，闭合开关，R0消耗的功率0.16W
若电流表的量程为0-0.6A，电流表示数最大时显示的拉力是400N
弹簧从原长开始每伸长2cm，电路中电流均增大0.04A
答案：BC
（25年平谷二模）23. 如图甲所示，是物理科技小组设计的汽车有害尾气排放检测电路。电源两端电压保持不变，R为气敏电阻，其阻值R随有害尾气浓度β变化的曲线如图乙所示，R1为定值电阻。当电压表示数大于某一值U0时，就会触发报警。为降低有害气体浓度值，请分析说明通过增大还是减少定值电阻R1的阻值。
由图乙可知，电阻R随有害尾气浓度β的增加而减小。要降低报警时尾气浓度值，需要R增大时电压表示数仍为U0。根据I=U0/R，U0不变，R增大，所以I减小；依据串联电路的电流、电压特点：U=U0+U1，U、U0均不变，所以U1不变，根据R1=U1/I，I减小，U1不变，所以应增大R1的阻值，实现降低报警时有害尾气浓度值。 （3分）
（25年石景山二模）12. 为了监测学生的体重情况，小石同学设计了一台由电流表改装而成的简易体重计，其电路如图甲所示。已知电源电压恒为6V，定值电阻R0=5Ω，R为压敏电阻，其阻值与所受到的压力关系如图乙所示，电流表量程为0～0.6A，脚踏板重力忽略不计。将该体重计水平放置在竖直上升的电梯内，某质量m=55kg的同学站在体重计上进行监测。电梯从t=0时刻由静止开始上升，先加速，再匀速，最后减速至停止。体重计示数m的变化如图丙所示，（g=10N/kg）则：
A．闭合开关S，当体重计空载时，电路中的电流为0A
B．电流表示数为0.3A时，电梯运行时间是在2s～5s时间段内
C．若用电压表改装体重计，且体重增加时示数增大，电压表应并联在R两端
D．若用量程为0～3V的电压表并联在R0上进行改装，则最大称量值是140kg
甲
R
R0
A
S
脚踏板
丙28
t /s
m/kg
0
1
2
3
4
5
6
55
45
60
乙
R/Ω
F/N
0
400
800
1200
1600
5
10
15
20
25
30
35
40
45
答案：D
A
S1
S2
R1
R3
R2
（25年西城二模）15．如图所示，电源两端的电压为12V且保持不变，三个电阻均为定值电阻，电阻R1与R2的比值是4∶1。当开关S1闭合、S2断开时，10s内电流通过R1产生的热量是24J；当开关S1断开、S2闭合时，电流表示数为0.3A。下列分析正确的是
A．电阻R1的阻值为60Ω
B．电阻R3的阻值为25Ω
C．开关S1断开、S2闭合时，电阻R3的功率为3.6W
D．开关S1断开、S2闭合时，10s内电流通过R2产生的热量是13.5J
答案：ABD
甲
A
a
b
M
N
R0
S
（25年西城二模）24．小安设计了一种测量身高的电路装置，她用导线将电源、保护电阻R0、开关S、一根电阻为R的均匀直金属杆ab和电流表连接成图甲所示电路，金属杆ab竖直放置，电路中的MN部分可以按照人的身高上下移动。电源两端电压为U且保持不变，在电流表的表盘上刻上相应的高度，将其改装成“身高表”。
忽略电路中的MN部分的电阻，请你尝试分析：
（1）乙
c
d
如图乙所示，如果电流表表盘上所标c、d为身高刻度，则
c点的身高刻度 （选填“大于”“等于”或“小于”）
d点的身高刻度。
（2）小安用他设计的装置分别测量了两位同学的身高，发现两位
同学的身高有差值，但对应的“身高表”的变化太小，即电
流表示数的变化太小。小安想提高“身高表”的灵敏度，请
你运用所学知识给小安提出改进意见，并分析说明理由。
答案：（1）大于（2）设高、矮两位同学测量身高时，金属杆ab接入电路的电阻分别为R1、R2。
∵金属杆ab与保护电阻R0串联，R总=R1+R0、R′总=R2+R0
∴ΔI= I′- I=
∵R1、R2、（R1-R2）一定
∴若增大U或减小R0，则ΔI增大，即提高了“身高表”的灵敏度。充电电压（V）
充电电流（A）
充电时长（min）
充电度数（kW∙h）
充电费用（元）
400
45
24.0
28.80
