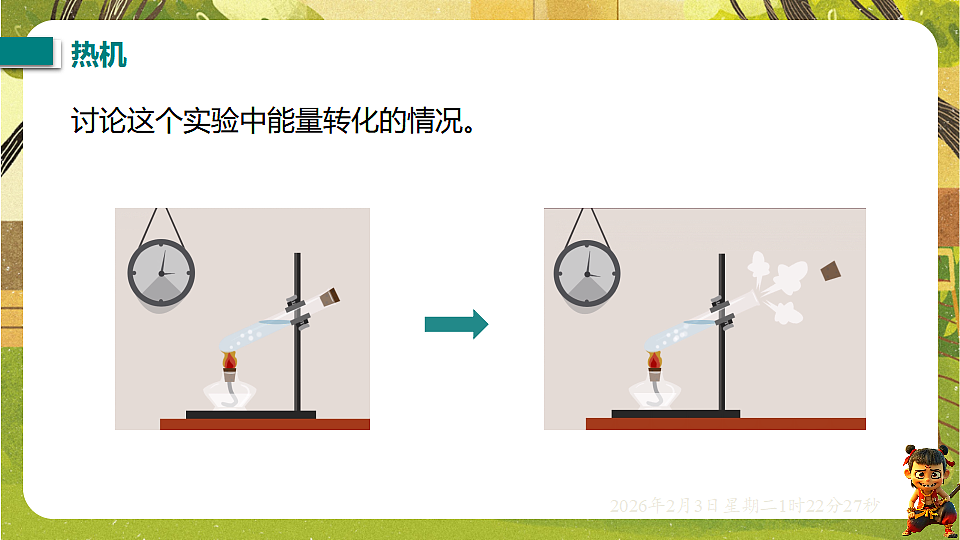

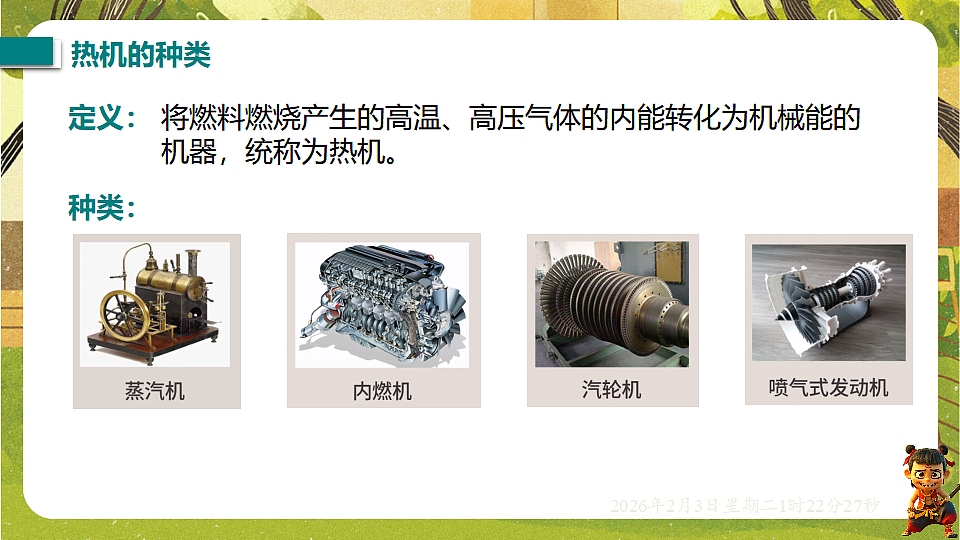

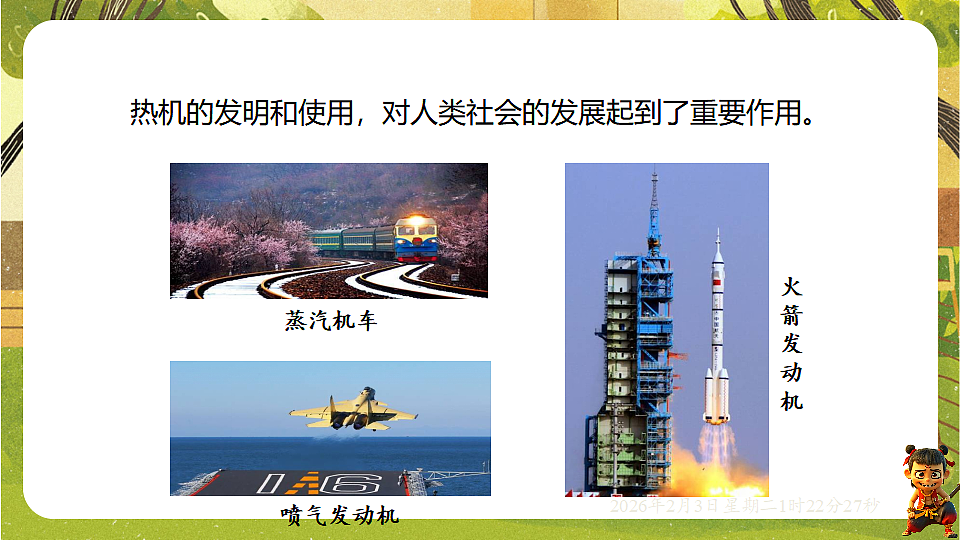

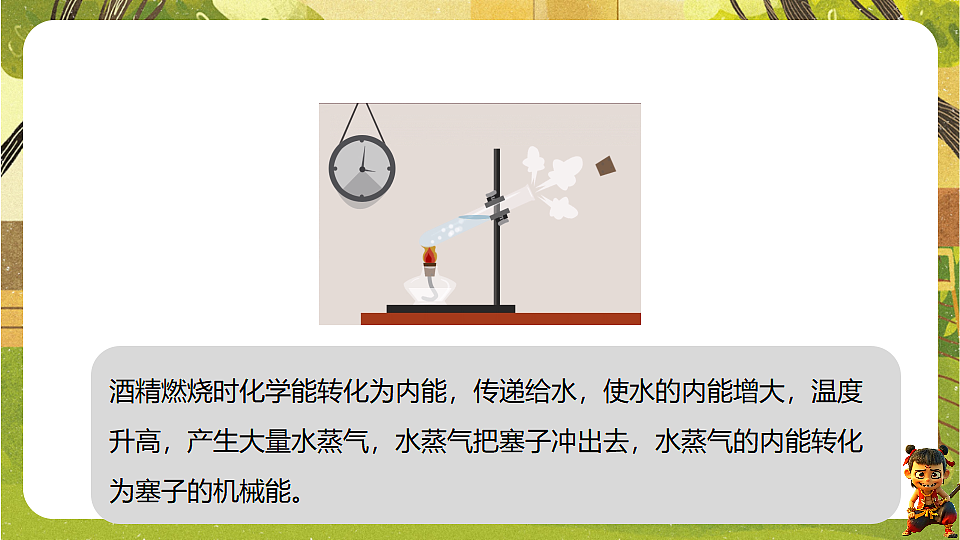

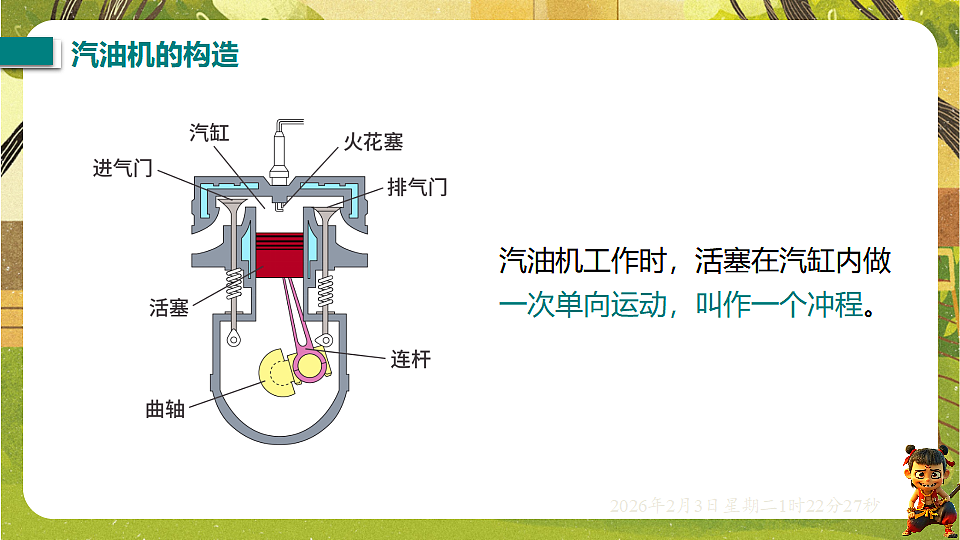

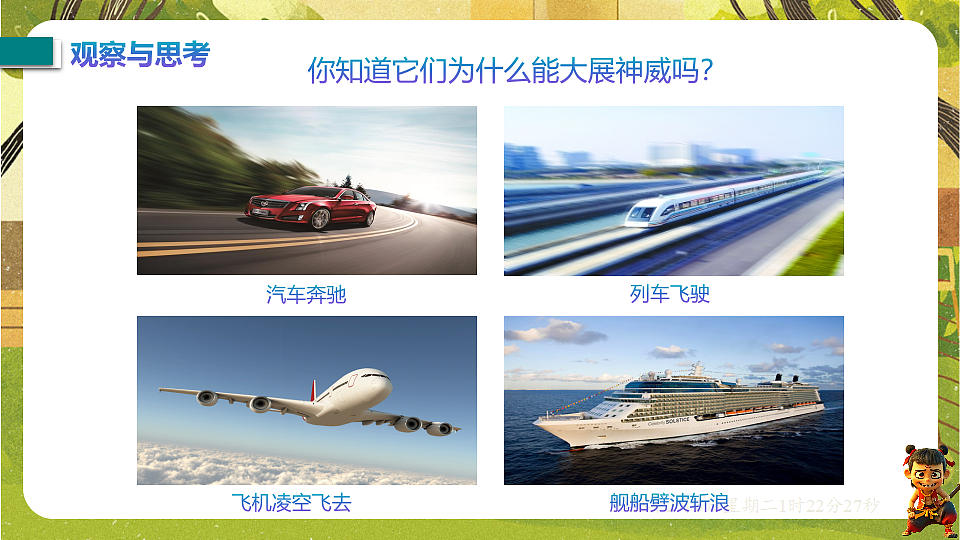

北师大版（新教材）物理9年级全一册精做课件10.4热机第十章 机械能、内能及其转化授课教师： Home . 班 级： 九年级（---）班 . 时 间： . 2026年2月5日汽车奔驰列车飞驶飞机凌空飞去舰船劈波斩浪你知道它们为什么能大展神威吗？讨论这个实验中能量转化的情况。酒精燃烧时化学能转化为内能，传递给水，使水的内能增大，温度升高，产生大量水蒸气，水蒸气把塞子冲出去，水蒸气的内能转化为塞子的机械能。定义：将燃料燃烧产生的高温、高压气体的内能转化为机械能的机器，统称为热机。种类：蒸汽机车 喷气发动机火箭发动机热机的发明和使用，对人类社会的发展起到了重要作用。汽油机工作时，活塞在汽缸内做一次单向运动，叫作一个冲程。观察汽油机的工作过程吸气压缩做功排气汽油机一个工作循环有四个冲程：吸气冲程、压缩冲程、做功冲程、排气冲程。进气门 ；排气门 。吸入气体: 。活塞运动方向： 。 吸气冲程汽油和空气的燃料混合物打开关闭向下阀门：活塞运动方向： 。 进气门 ；排气门 。压缩冲程燃料混合物：压强 ，温度 。关闭关闭增大向上升高能量转化： 能 能机械内阀门：活塞运动方向： 。 能 能在压缩冲程末尾，火花塞产生电火花，使燃料猛烈燃烧，产生高温高压的燃气，推动活塞向下运动，并通过连杆带动曲轴转动。向下机械内做功冲程能量转化：活塞运动方向： 。 排气冲程进气门 ；排气门 。关闭打开阀门：向上活塞往复运动 次；对外做功 次；曲轴转动 圈；经过 个冲程。四冲程内燃机一个工作循环：2124除了做功冲程以外，其他三个冲程都是依靠飞轮的惯性完成的。1．在四个冲程中，哪些冲程发生了能量的转化？2．哪个冲程使汽车获得动力？3．哪个冲程排出了汽车的尾气？压缩冲程把机械能转化为内能；做功冲程把内能转化为机械能。做功冲程排气冲程柴油机结构和汽油机相似，它们的主要区别是：柴油机通过压缩空气直接点燃柴油。柴油机的汽缸顶部没有火花塞，而有一个喷油嘴。吸入物质也只有空气，在压缩冲程结束时，压缩空气的温度已经超过柴油的燃点，此时从喷油嘴喷出的雾状柴油遇到热空气就立刻燃烧起来。喷油嘴都是内燃机，一个工作循环都经历四个冲程火花塞喷油嘴汽油柴油汽油和空气空气点燃式压燃式1．汽油机的应用2．柴油机的应用柴油比较便宜，但柴油机比较笨重，主要用在载重汽车、拖拉机、坦克上面。汽油机比较轻巧，常用在汽车、飞机和小型农业机械上面。火箭是怎样起源的呢？火箭起源于中国，是中国古代重大发明之一。最早用于战争，已有约900多年的历史。原始火箭神火飞鸦现代火箭使用的是喷气式发动机，其使用的燃料多为液体燃料，喷气式发动机的结构主要由燃料箱、氧化剂箱、输送装置、燃烧室和尾部喷口组成，如图所示。 喷气式发动机的原理：燃料在燃烧室内燃烧后产生高温、高压的气体，这种气体从发动机尾部以极高的速度喷出，从而产生很大的反冲推力推动机身向前运动。喷气式发动机的分类长征五号 运载火箭整流罩二级火箭一级火箭助推器视频：长征五号B运载火箭首飞喷气式发动机与内燃机的比较知识点1 热机的种类1. 下列关于热机的说法错误的是( )DA. 人类最早发明的热机是蒸汽机B. 常见的内燃机通常包括汽油机和柴油机两大类C. 舰船上的汽轮机是热机的一种D. 与火箭喷气发动机相比，空气喷气发动机的飞行高度不受限制 返回2. 如图所示，在塑料盒内喷入少量酒精，将盒盖密封，用压电引火器引燃盒内酒精与空气的混合气体，盒盖被顶出。在这过程中，酒精燃烧产生的燃气的内机械做功____能转化为盒盖的______能。这个实验证明了我们可以利用内能来______，热机就是利用这个原理来工作的。 返回知识点2 汽油机和柴油机3. ［2025·岳阳月考］单缸四冲程汽油机和柴油机工作时，下列说法中，正确的是( )DA. 汽油机上面是喷油嘴，柴油机是火花塞B. 汽油机吸气冲程中吸入汽缸的物质是汽油C. 汽油机的压缩程度要比柴油机的压缩程度大D. 柴油机做功冲程中，点火方式是压燃式 返回（第4题）4. 如图是一台四冲程内燃机工作循环中的一个冲程。下列关于该冲程及其能量转化判断正确的是( )BA. 它是柴油机的做功冲程，将机械能转化为内能B. 它是汽油机的做功冲程，将内能转化为机械能C. 它是柴油机的压缩冲程，将内能转化为机械能D. 它是汽油机的压缩冲程，将机械能转化为内能（第5题）5. 如图所示是某种内燃机的某一冲程，由图可知：（1）它表示的是______冲程；在这个冲程中，______能转化为____能；完成这一冲程，曲轴和飞轮转__转。压缩机械内 （2）这种内燃机是______（选填“柴油”或“汽油”）机，它每个工作循环对外做功___次。柴油1 返回知识点3 火箭6. 我国古代最早的实用火箭大约出现在唐末宋初，其组成结构如图甲所示，液体燃料火箭喷气发动机的组成结构如图乙所示。甲乙（1）图甲中，火药筒里面填充火药，筒上端封闭、下端开口，筒侧小孔引出导火线。点燃导火线后，火药在筒中燃烧，产生大量气体，高速向后喷射，产生向前的______。这就是现代火箭的雏形，其中的火药筒相当于图乙中的________。推力燃烧室甲乙（2）图乙中，燃料在________的作用下可以自行燃烧，产生的高温、高压的气体通过尾部喷口向后喷，使火箭前进。在此过程中，燃料的______能转化为____能，进而转化为火箭的______能。氧化剂化学内机械甲乙 返回7. ［2025·新疆］下列运载工具中，不需要利用热机的是( )CA. 喷气式飞机B. 柴油拖拉机C. 纯电动汽车D. 长征系列火箭 返回8. ［2025·枣庄］古代的人们曾发明AA. 内燃机的做功冲程B. 内燃机的压缩冲程C. 钻木取火D. 流星雨的形成一种活塞式点火器，如图所示。以牛角作套筒，木质推杆前端黏附艾绒。取火时，一手握住套筒，另一手猛推推杆，艾绒即燃。下列事例与猛推推杆入筒的过程中，能量转化情况不同的是( ) 返回9. 如图甲所示，为培养学生的动手能力，提高物理学科素养，某物理社团李老师在社团课中带领学生们制作了水火箭，图乙是水火箭的简易原理图。使用打气筒向水火箭内不断打气，当内部气体压强增大到一定程度时，会使水向下喷出，从而使水火箭升空。以下说法错误的是( )甲乙A. 利用打气筒向水火箭内打气的过程，水火箭中空气的内能增大B. 使用打气筒打气时，能量转化过程与汽油机的压缩冲程相同C. 水火箭加速升空阶段，机械能在增大D. 水向下喷出会使水火箭升空是由于力的作用是相互的√ 返回工作过程热机内燃机工作原理内能转化为机械能汽油机柴油机吸气冲程压缩冲程做功冲程排气冲程火箭工作原理液体火箭的组成
