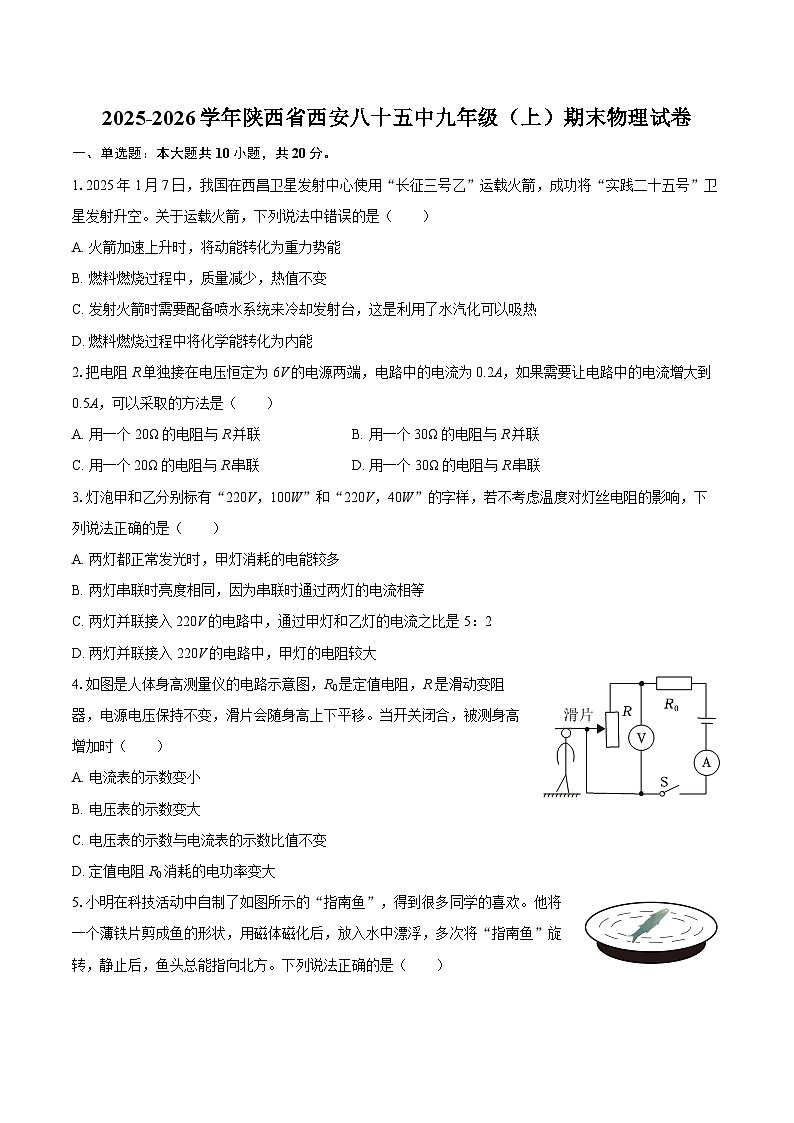

2025-2026学年陕西省西安八十五中九年级（上）期末物理试卷-自定义类型

这是一份2025-2026学年陕西省西安八十五中九年级（上）期末物理试卷-自定义类型，共11页。试卷主要包含了单选题，填空题，作图题，实验探究题，计算题等内容，欢迎下载使用。
1.2025年1月7日，我国在西昌卫星发射中心使用“长征三号乙”运载火箭，成功将“实践二十五号”卫星发射升空。关于运载火箭，下列说法中错误的是（ ）
A. 火箭加速上升时，将动能转化为重力势能
B. 燃料燃烧过程中，质量减少，热值不变
C. 发射火箭时需要配备喷水系统来冷却发射台，这是利用了水汽化可以吸热
D. 燃料燃烧过程中将化学能转化为内能
2.把电阻R单独接在电压恒定为6V的电源两端，电路中的电流为0.2A，如果需要让电路中的电流增大到0.5A，可以采取的方法是（ ）
A. 用一个20Ω的电阻与R并联B. 用一个30Ω的电阻与R并联
C. 用一个20Ω的电阻与R串联D. 用一个30Ω的电阻与R串联
3.灯泡甲和乙分别标有“220V，100W”和“220V，40W”的字样，若不考虑温度对灯丝电阻的影响，下列说法正确的是（ ）
A. 两灯都正常发光时，甲灯消耗的电能较多
B. 两灯串联时亮度相同，因为串联时通过两灯的电流相等
C. 两灯并联接入220V的电路中，通过甲灯和乙灯的电流之比是5：2
D. 两灯并联接入220V的电路中，甲灯的电阻较大
4.如图是人体身高测量仪的电路示意图，R0是定值电阻，R是滑动变阻器，电源电压保持不变，滑片会随身高上下平移。当开关闭合，被测身高增加时（ ）
A. 电流表的示数变小
B. 电压表的示数变大
C. 电压表的示数与电流表的示数比值不变
D. 定值电阻R0消耗的电功率变大
5.小明在科技活动中自制了如图所示的“指南鱼”，得到很多同学的喜欢。他将一个薄铁片剪成鱼的形状，用磁体磁化后，放入水中漂浮，多次将“指南鱼”旋转，静止后，鱼头总能指向北方。下列说法正确的是（ ）

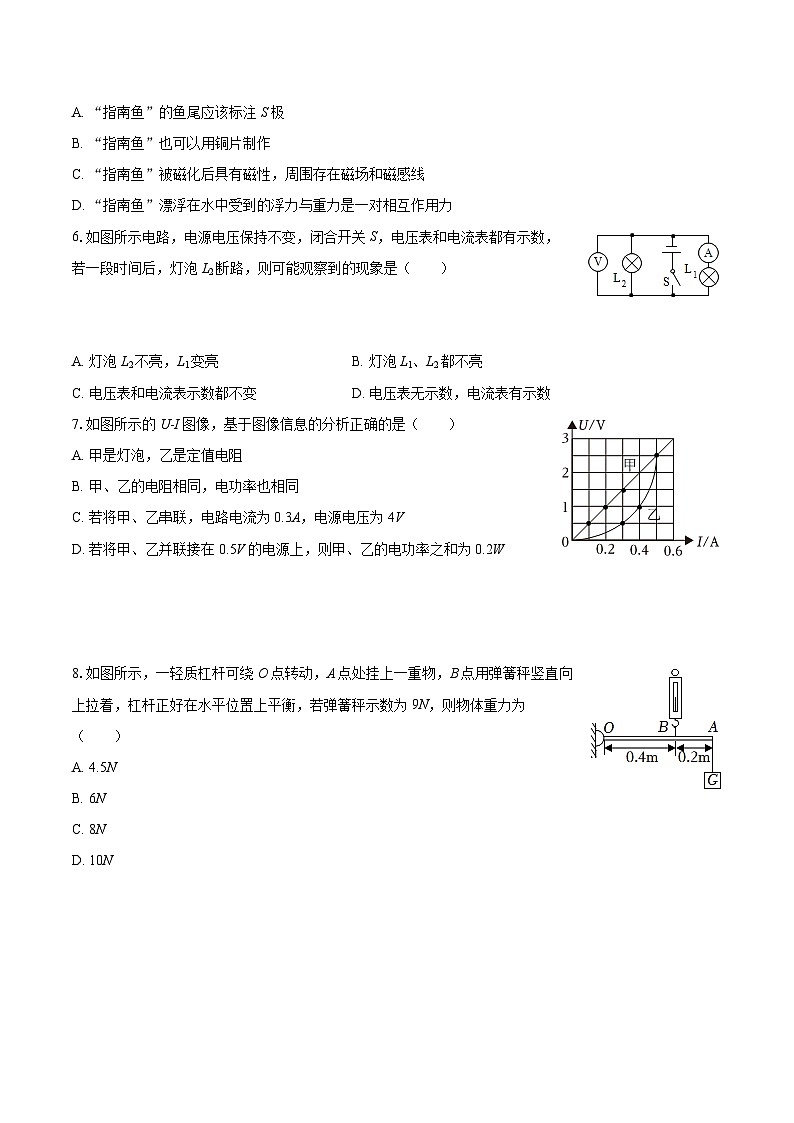

A. “指南鱼”的鱼尾应该标注S极
B. “指南鱼”也可以用铜片制作
C. “指南鱼”被磁化后具有磁性，周围存在磁场和磁感线
D. “指南鱼”漂浮在水中受到的浮力与重力是一对相互作用力
6.如图所示电路，电源电压保持不变，闭合开关S，电压表和电流表都有示数，若一段时间后，灯泡L2断路，则可能观察到的现象是（ ）
A. 灯泡L2不亮，L1变亮B. 灯泡L1、L2都不亮
C. 电压表和电流表示数都不变D. 电压表无示数，电流表有示数
7.如图所示的U-I图像，基于图像信息的分析正确的是（ ）
A. 甲是灯泡，乙是定值电阻
B. 甲、乙的电阻相同，电功率也相同
C. 若将甲、乙串联，电路电流为0.3A，电源电压为4V
D. 若将甲、乙并联接在0.5V的电源上，则甲、乙的电功率之和为0.2W
8.如图所示，一轻质杠杆可绕O点转动，A点处挂上一重物，B点用弹簧秤竖直向上拉着，杠杆正好在水平位置上平衡，若弹簧秤示数为9N，则物体重力为（ ）
A. 4.5N
B. 6N
C. 8N
D. 10N

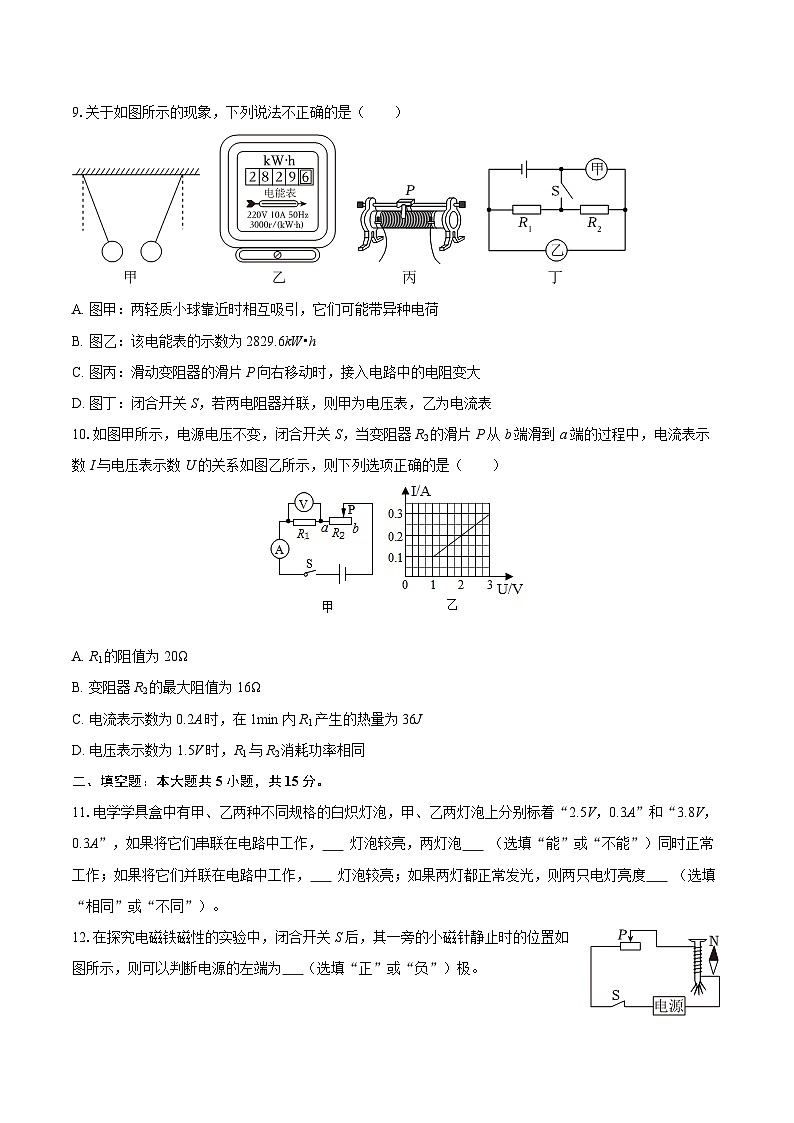

9.关于如图所示的现象，下列说法不正确的是（ ）
A. 图甲：两轻质小球靠近时相互吸引，它们可能带异种电荷
B. 图乙：该电能表的示数为2829.6kW•h
C. 图丙：滑动变阻器的滑片P向右移动时，接入电路中的电阻变大
D. 图丁：闭合开关S，若两电阻器并联，则甲为电压表，乙为电流表
10.如图甲所示，电源电压不变，闭合开关S，当变阻器R2的滑片P从b端滑到a端的过程中，电流表示数I与电压表示数U的关系如图乙所示，则下列选项正确的是（ ）
A. R1的阻值为20Ω
B. 变阻器R2的最大阻值为16Ω
C. 电流表示数为0.2A时，在1min内R1产生的热量为36J
D. 电压表示数为1.5V时，R1与R2消耗功率相同
二、填空题：本大题共5小题，共15分。
11.电学学具盒中有甲、乙两种不同规格的白炽灯泡，甲、乙两灯泡上分别标着“2.5V，0.3A”和“3.8V，0.3A”，如果将它们串联在电路中工作， 灯泡较亮，两灯泡 （选填“能”或“不能”）同时正常工作；如果将它们并联在电路中工作， 灯泡较亮；如果两灯都正常发光，则两只电灯亮度 （选填“相同”或“不同”）。
12.在探究电磁铁磁性的实验中，闭合开关S后，其一旁的小磁针静止时的位置如图所示，则可以判断电源的左端为 （选填“正”或“负”）极。
13.某导体两端的电压为2V时，通过的电流为200mA，当电压变为0V时电流为 A，电阻为 Ω。小明家电能表3月底的示数为，4月底的示数为。小明家4月份用电 kW•h,若电子式电能表上的参数为“3200imp/kW•h”，指示灯闪烁160次时电路中消耗的电能是 J。
14.如图所示，当前电瓶车与地铁已经成为一部分南通人出行的主要交通工具。电动自行车，它具有轻便、节能、环保等特点，只要将图中车钥匙插入锁孔并顺时针旋转一下，车子就通电了，车钥匙作用相当于电路中 ；电动车的两个转向灯能独立工作，因此转向灯是 联的。地铁也为我们的出行和生活带来了便利。在挖掘地铁隧道时需要用到盾构机，盾构机前端安装的刀盘旋转工作时温度会升高，用冷水给刀盘降温，主要利用了水的 较大的性质；列车内用于照明的LED灯中的发光二极管是由 材料制成的。
15.我国家庭电路中，火线与零线间的电压是 V。如图所示，闭合开关后，电灯正常发光，工作一段时间后忽然熄灭，发现只有接在a点时测电笔的氖管不发光，测电笔接b、c、d点时氖管均发光，则电路故障是 （选填“ab之间断路”“bc之间断路”或“cd之间断路”）。
三、作图题：本大题共1小题，共2分。
16.如图所示，根据图中信息在括号内补充完整，并在图中将灯泡、控制灯泡的开关接入线路。
四、实验探究题：本大题共4小题，共24分。
17.
18.小红利用图甲所示的电路探究“电流与电阻的关系”，已知电源电压为6V且保持不变，实验用到的电阻的阻值分别为5Ω、10Ω、15Ω、20Ω、25Ω。
（1）闭合开关前，滑动变阻器的滑片应置于图中最______（选填“左”或“右”）端；闭合开关，电流表无示数，电压表的示数等于6V，移动滑动变阻器的滑片，发现电压表、电流表示数都不变，则电路出现的故障可能是______。
（2）排除故障后，换用不同的电阻，并调节滑动变阻器的滑片，使电压表示数保持不变，记下对应的电流表的示数，得到如图乙所示的电流随电阻变化的图象，由图像可得出结论：______一定时，通过导体的电流跟电阻成______（选填“正比”或“反比”）。
（3）实验过程中，小红在将阻值为5Ω的电阻改换成阻值为10Ω的电阻时，她应向______（选填“左”或“右”）移动滑片。
19.小明同学利用如图甲所示的电路进行“测量小灯泡电功率”的实验，电源电压为6V，小灯泡L的额定电压为2.5V（灯丝电阻约为12Ω）。
（1）同组的小红发现电路连接有错误，请你在接错的那根导线上打“×”，并另画一根导线，使电路连接正确。
（2）为能顺利完成该实验探究，下列两种规格的滑动变阻器，选用______（填字母）。
A.“10Ω，0.5A”的滑动变阻器
B.“20Ω，0.5A”的滑动变阻器
（3）闭合开关，移动滑片，发现电压表的示数如图乙所示，为了测量小灯泡的额定功率，应将滑动变阻器的滑片向______（选填“左”或“右”）端移动。
（4）通过小灯泡L的电流随它两端电压变化关系如图丙示。分析图像知：
①该小灯泡正常发光时的额定功率为______W。
②灯泡的电流与电压不成正比的原因是______。
（5）完成上述实验后，小明在缺少电压表的情况下，根据绘制出的小灯泡L的电流与电压关系图像，设计出了一个测未知定值电阻Rx的电路，如图丁所示。请根据电路图，补充写出其中一次测量的实验步骤：
①开关S1闭合，S2断开，调节滑动变阻器滑片至电流表的示数为0.2A。
②______，滑动变阻器滑片______（选填“向左移动”“向右移动”“位置不变”），记下电流表的示数I′。
③表达式：Rx=______（用已知量和所测量的字母符号表示）。
20.小明和小亮分别用图一和图二的装置完成了两个探究实验，其中图一是两个相同的透明容器中封闭着质量相等、温度也相同的空气。
（1）选择乙图装置进行实验，是为了探究“电流通过导体时产生的热量与______的关系”，两电阻产生热量的多少可以通过观察______来比较；
（2）生活中我们经常看到“电炉丝热得发红，而与它相连的导线却不热”这一现象，可用图一中______（选填“甲”或“乙”）的实验结论来解释；
（3）完成上述实验后，小明同学受到启发，对装置进行改造，准备探究“比较不同物质的吸热能力”的实验，装置如图二所示，Ra、Rb两根电阻丝的电阻大小相同，两个烧瓶中分别加入初温相同、______相等的水和煤油，通电一段时间后，煤油的温度更高，说明______（选填“水”或“煤油”）的吸热能力更强。
五、计算题：本大题共4小题，共19分。
21.如图所示的电路中，有两根导线尚未连接，请用笔画线代替导线补上。补上后要求：
①电压表测小灯泡两端电压；
②闭合开关S，向a端移动滑动变阻器的滑片P，小灯泡变暗。
22.如图是为了上山方便而修建的盘山公路。若从山底到山顶的盘山公路长200m,山高30m,一辆5t的小型货车从山底开上山顶牵引力保持2.5×104N不变，用时50s。求：
（1）小货车从坡底爬到坡顶的过程中，牵引力所做的功；
（2）该盘山公路的机械效率；
（3）小货车在匀速爬坡的过程中，汽车的功率是多少？
23.如图所示，这是某款便携式燃气炉，它的燃料为瓶装丁烷气体。用该燃气炉将4L初温为25℃的水加热至100℃。求：[水的密度为1.0×103kg/m3，水的比热容为4.2×103J/（kg•℃），丁烷的热值为4.8×107J/kg]。
（1）水的质量；
（2）水吸收的热量；
（3）若该燃气炉的加热效率为70%，则消耗丁烷的质量。
24.如图甲是一款家用暖菜板的内部简化电路，R1和R2均为电热丝，高温挡额定电功率为440W，且R2的阻值是R1的3倍。乙图是在一次就餐使用过程中暖菜板功率与时间的图像。求：
（1）暖菜板在高温挡正常工作时，通过电路的电流是多少；
（2）R1的电阻是多少；
（3）正常工作时，暖菜板低温挡的功率为多大；
（4）如图乙所示，在某次就餐过程中共消耗多少电能？
1.【答案】A
2.【答案】A
3.【答案】C
4.【答案】D
5.【答案】A
6.【答案】C
7.【答案】D
8.【答案】B
9.【答案】C
10.【答案】D
11.【答案】乙
能
甲
不同

12.【答案】正
13.【答案】0
10
120
1.8×105

14.【答案】开关
并
比热容
半导体

15.【答案】220
ab之间断路

16.【答案】
17.【答案】

18.【答案】右;电阻R断路 导体两端的电压;反比 右
19.【答案】 B 右 0.5;小灯泡灯丝的电阻随温度的变化而变化 开关S1断开，S2闭合;位置不变;
20.【答案】电流;U形管液面的高度差 甲 质量;水
21.【答案】解：闭合开关S，向a端移动滑动变阻器的滑片P，小灯泡变暗，说明滑动变阻器接入电路的阻值变大，故将b接线柱与灯泡的右接线柱相连；
已知电源电压为3V，因此将电压表3V的接线柱与灯泡的右接线柱相连，如下图所示：

22.【答案】解：（1）车行驶过程中牵引力所做的功：W总=Fs=2.5×104N×200m=5×106J；
（2）货车的重力：G=mg=5000kg×10N/kg=5×104N，
所做的有用功：
W有用=Gh=5×104N×30m=1.5×106J，
该盘山公路的机械效率：
η==×100%=30%；
（3）小货车在匀速爬坡的过程中，汽车的功率：
P===1×105W。
答：（1）牵引力所做的功为5×106J；
（2）该盘山公路的机械效率为30%；
（3）小货车在匀速爬坡的过程中，汽车的功率为1×105W。
23.【答案】水的质量为4kg 水吸收的热量为1.26×106J 若该燃气炉的加热效率为70%，则消耗丁烷的质量为0.0375kg
24.【答案】暖菜板在高温挡正常工作时，通过电路的电流是2A R1的电阻是110Ω 正常工作时，暖菜板低温挡的功率110W 在某次就餐过程中共消耗电能2.97×105J
