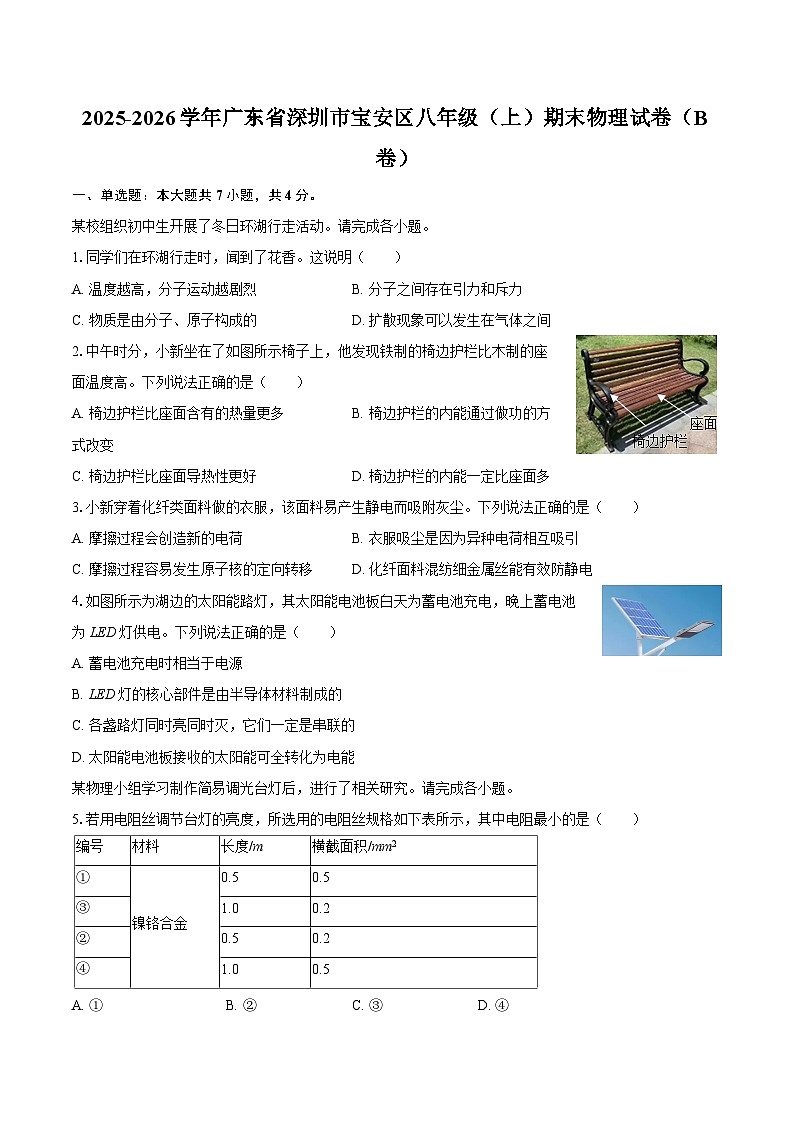

2025-2026学年广东省深圳市宝安区八年级（上）期末物理试卷（B卷）-自定义类型

这是一份2025-2026学年广东省深圳市宝安区八年级（上）期末物理试卷（B卷）-自定义类型，共10页。试卷主要包含了单选题，填空题，作图题，实验探究题，计算题，综合题等内容，欢迎下载使用。
某校组织初中生开展了冬日环湖行走活动。请完成各小题。
1.同学们在环湖行走时，闻到了花香。这说明（ ）
A. 温度越高，分子运动越剧烈B. 分子之间存在引力和斥力
C. 物质是由分子、原子构成的D. 扩散现象可以发生在气体之间
2.中午时分，小新坐在了如图所示椅子上，他发现铁制的椅边护栏比木制的座面温度高。下列说法正确的是（ ）
A. 椅边护栏比座面含有的热量更多B. 椅边护栏的内能通过做功的方式改变
C. 椅边护栏比座面导热性更好D. 椅边护栏的内能一定比座面多
3.小新穿着化纤类面料做的衣服，该面料易产生静电而吸附灰尘。下列说法正确的是（ ）
A. 摩擦过程会创造新的电荷B. 衣服吸尘是因为异种电荷相互吸引
C. 摩擦过程容易发生原子核的定向转移D. 化纤面料混纺细金属丝能有效防静电
4.如图所示为湖边的太阳能路灯，其太阳能电池板白天为蓄电池充电，晚上蓄电池为LED灯供电。下列说法正确的是（ ）
A. 蓄电池充电时相当于电源
B. LED灯的核心部件是由半导体材料制成的
C. 各盏路灯同时亮同时灭，它们一定是串联的
D. 太阳能电池板接收的太阳能可全转化为电能
某物理小组学习制作简易调光台灯后，进行了相关研究。请完成各小题。
5.若用电阻丝调节台灯的亮度，所选用的电阻丝规格如下表所示，其中电阻最小的是（ ）
A. ①B. ②C. ③D. ④

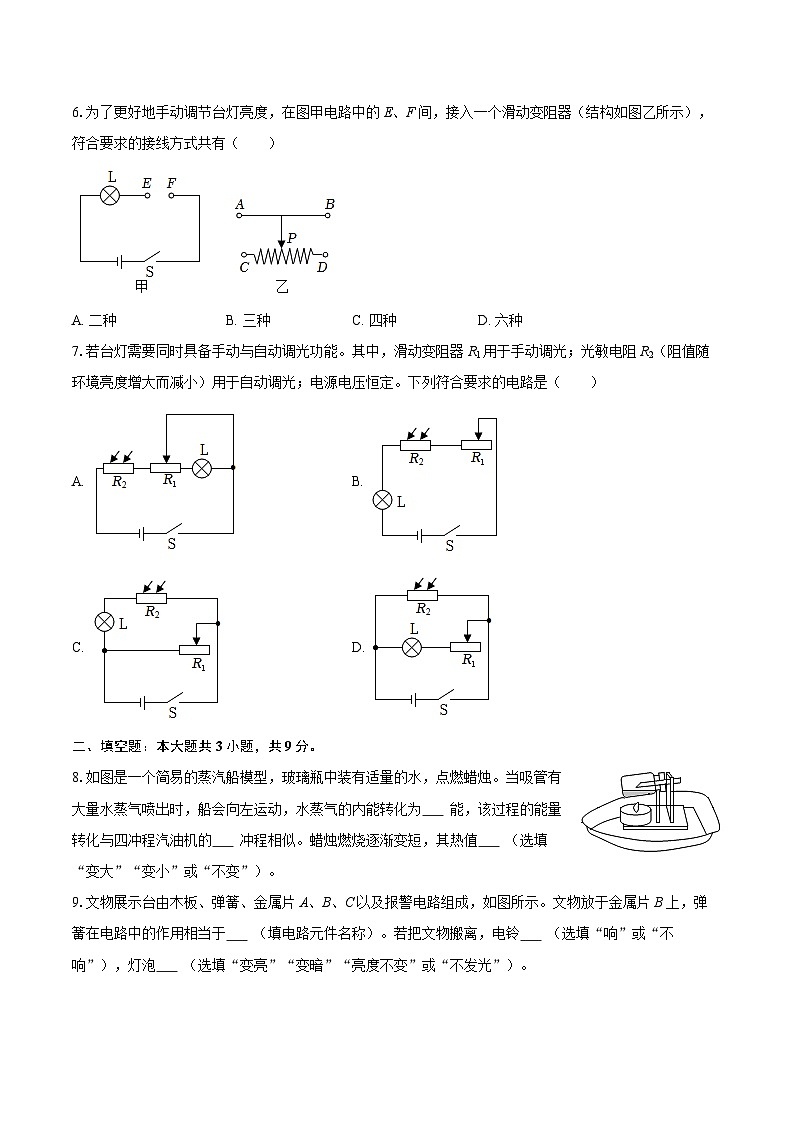

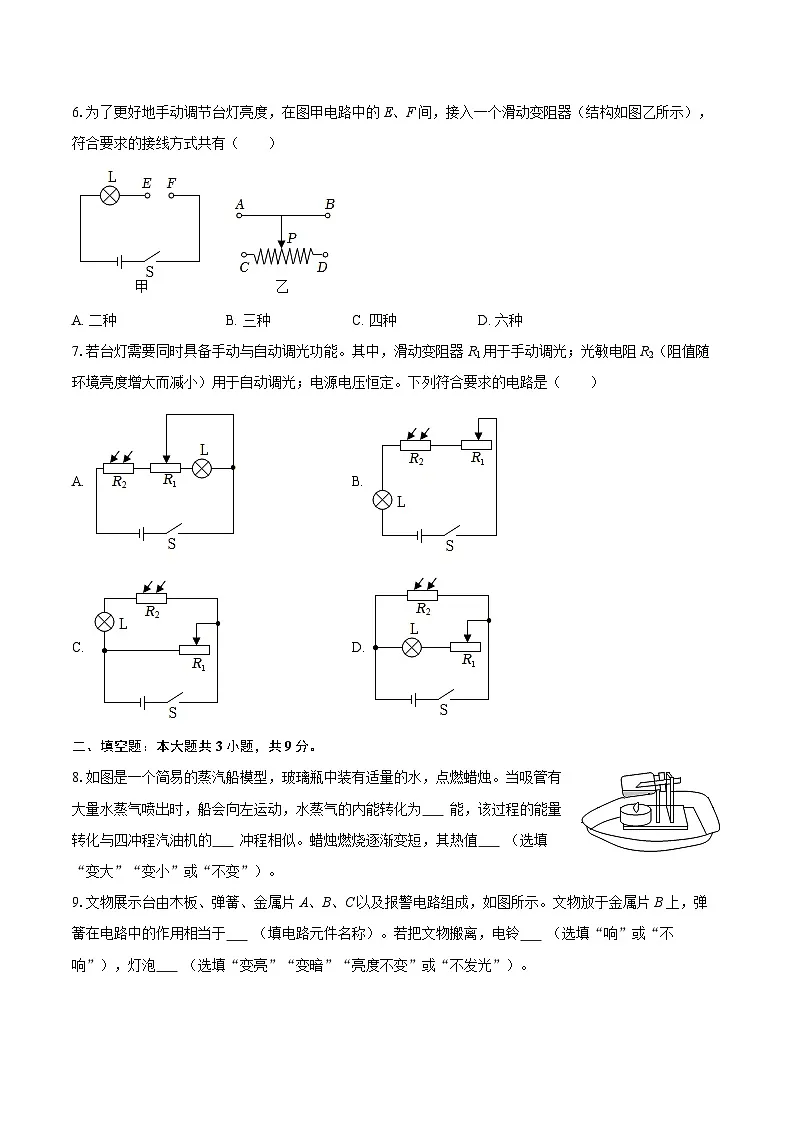

6.为了更好地手动调节台灯亮度，在图甲电路中的E、F间，接入一个滑动变阻器（结构如图乙所示），符合要求的接线方式共有（ ）
A. 二种B. 三种C. 四种D. 六种
7.若台灯需要同时具备手动与自动调光功能。其中，滑动变阻器R1用于手动调光；光敏电阻R2（阻值随环境亮度增大而减小）用于自动调光；电源电压恒定。下列符合要求的电路是（ ）
A. B.
C. D.
二、填空题：本大题共3小题，共9分。
8.如图是一个简易的蒸汽船模型，玻璃瓶中装有适量的水，点燃蜡烛。当吸管有大量水蒸气喷出时，船会向左运动，水蒸气的内能转化为 能，该过程的能量转化与四冲程汽油机的 冲程相似。蜡烛燃烧逐渐变短，其热值 （选填“变大”“变小”或“不变”）。

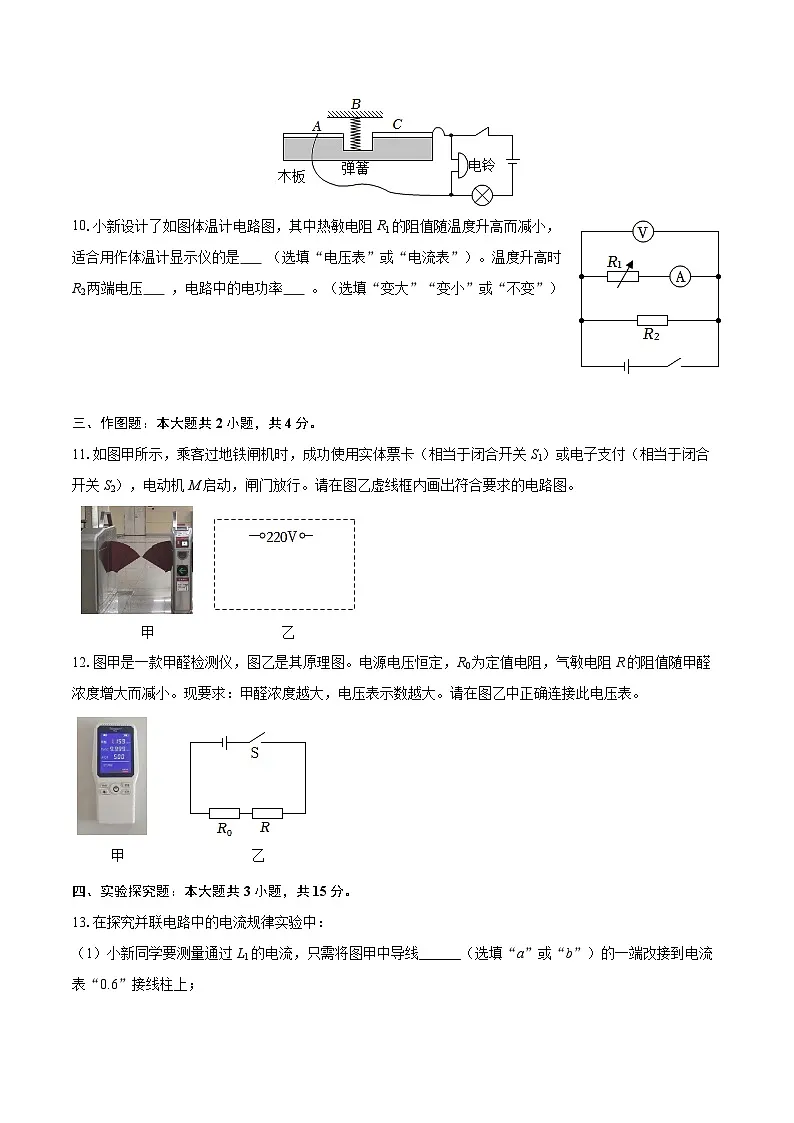

9.文物展示台由木板、弹簧、金属片A、B、C以及报警电路组成，如图所示。文物放于金属片B上，弹簧在电路中的作用相当于 （填电路元件名称）。若把文物搬离，电铃 （选填“响”或“不响”），灯泡 （选填“变亮”“变暗”“亮度不变”或“不发光”）。
10.小新设计了如图体温计电路图，其中热敏电阻R1的阻值随温度升高而减小，适合用作体温计显示仪的是 （选填“电压表”或“电流表”）。温度升高时R2两端电压 ，电路中的电功率 。（选填“变大”“变小”或“不变”）
三、作图题：本大题共2小题，共4分。
11.如图甲所示，乘客过地铁闸机时，成功使用实体票卡（相当于闭合开关S1）或电子支付（相当于闭合开关S2），电动机M启动，闸门放行。请在图乙虚线框内画出符合要求的电路图。
12.图甲是一款甲醛检测仪，图乙是其原理图。电源电压恒定，R0为定值电阻，气敏电阻R的阻值随甲醛浓度增大而减小。现要求：甲醛浓度越大，电压表示数越大。请在图乙中正确连接此电压表。
四、实验探究题：本大题共3小题，共15分。
13.在探究并联电路中的电流规律实验中：
（1）小新同学要测量通过L1的电流，只需将图甲中导线______（选填“a”或“b”）的一端改接到电流表“0.6”接线柱上；
（2）图乙为电流表测量L1电流时的示数，为______A；
（3）小新更换不同规格的灯泡进行了三次实验，记录的数据如下表所示：
分析数据可知，第______次实验数据存在问题，造成该数据错误的原因可能是______。
14.在探究“电流通过导体时产生的热量与什么因素有关”的实验装置（如图）中，几个相同的透明容器中密封着等量的空气。
（1）实验中，通过观察______反映电流通过电阻丝产生热量的多少。通电一段时间后，根据图甲所示现象，可判断Ra______Rb（选填“大于”“等于”或“小于”）；
（2）小新用图乙所示的电路来探究“电热与电流的关系”，则电阻丝的阻值Rd= ______Ω；
（3）图乙中，若通电一段时间后，左侧U形管的液面高度差逐渐变大，但右侧U形管的液面始终相平。经检查该现象是由电路故障引起的，则可能的原因是______；
（4）生活中我们发现：使用电吹风热风挡时，其内部的电热丝会发红发热，而连接它的导线却几乎不发热，其中图______（选填“甲”或“乙”）装置能够解释这一现象。
15.某小组用图甲的电路图“探究电流与电阻的关系”时，所用器材：学生电源（电压恒为4.5V）、5个定值电阻（5Ω、10Ω、15Ω、20Ω、25Ω）、标有“30Ω 1 A”的滑动变阻器、电流表、电压表、开关及导线若干。
（1）图甲实物电路中有一根导线连接错误，请在连接错误的导线上打“×”并画出正确的连线；
（2）连接好电路后，闭合开关，发现无论怎样移动滑片，电流表指针均无偏转，而电压表示数接近电源电压，则原因可能是______；
（3）排除故障后，小新更换阻值不同的电阻进行实验，其中一次未调节滑动变阻器以控制电压表示数恒定，便直接记录数据，其余操作均规范。根据图乙分析可知，实验中应控制电压表示数为______V，且可推断该次错误操作之前使用的定值电阻阻值为______Ω；
（4）另一组同学为测量未知电阻Rx的阻值，利用最大阻值已知（分别为R1、R2）的两个滑动变阻器及电压表，设计了图丙所示电路。请补全实验步骤：
①闭合开关S，将R2的滑片移至最左端，调节R1使电压表示数为U0；
②保持R1滑片位置不变，______，记录电压表的示数U1；
③待测电阻的表达式Rx=______（用U0、U1、R1或R2表示）。
五、计算题：本大题共2小题，共15分。
16.图甲是某款家用电热饭盒，具有高温、低温两挡，高温挡电功率为484W，其内部简化电路如图乙所示，R1和R2均为电热丝，R2的阻值是R1的4倍。求：
（1）高温挡正常工作10min,电热饭盒消耗的电能；
（2）R1的阻值；
（3）正常工作时低温挡的功率。
17.某品牌空气净化器（图甲）内有一个检测电路，其简化电路图如图乙所示，该电路电源电压恒为30V，R0阻值为20Ω，R为气敏电阻，其阻值大小与有害气体浓度的关系如图丙所示。
（1）当空气中有害气体的浓度为1.0μg/m3，此时净化器检测电路中电流表示数是多少？
（2）当气敏电阻R两端电压为22.5V，此时空气中有害气体的浓度是多少？
六、综合题：本大题共2小题，共13分。
18.某物理兴趣小组开展节约用电项目化学习，实践过程如下：
【项目实施】
（1）调查家庭用电情况
小新记录他家电能表第一天和第二天早上8：00的读数（图甲）。若1kW•h按0.65元计，则他家一天应付电费为______元。
（2）了解用电器耗电情况
①表1为小新收集的家中部分用电器正常工作的参数，一个月（30天）内消耗电能最多的用电器是______。
表1
②待机通常指用电器处于低功耗等待工作状态。小新用电力检测仪测量了家中部分用电器待机状态下的功耗，如表2所示，他家这些用电器每天待机浪费的电能总量为______kW•h。
表2
（3）讨论该如何节约用电及评估效果。
①节约用电，同学们还可以怎么做？______。
②换用节能设备。图乙为1kW•h电能分别让亮度相同的节能灯和白炽灯持续正常工作的时间。若工作相同的时间，节能灯比白炽灯节能______%。
③坚持节约用电。若小新每次使用完机顶盒都及时关闭电源，按照表2机顶盒待机功率和时间，一年（365天）节约的电能可供家用空调（功率2000W）工作______h。
19.阅读材料，回答下面问题。
温差发电技术绿色环保，利用热电材料制成的温差电池片可将内能转换为电能。当电池片两端存在温差时，热电材料内部电荷分布发生改变，从而产生电压；温差越大，电压越大。
若将电池片作为用电器通入直流电，其两端会产生温差：一端升温，另一端降温。若改变电池片内电流方向，则原来升温的一端温度降低，原来降温的一端温度升高。
（1）图甲虚线框内是一个将P型半导体和N型半导体连接组成的简易温差电池片。适合用来制作冷端和热端材料的是______（选填“铁”“石墨”或“陶瓷”）。
（2）图甲电动机工作时，电路中电子的移动方向是______（选填“从a到b”或“从b到a”）。
（3）小新从网上买了一个温差电池片（图乙），想测其输出电压，步骤如下：
步骤一：用两根导线将电池片两个接头与电压表的两个接线柱连接起来。
步骤二：将温差电池片置于铁架台加热圈上，在电池片上面滴几滴清水。
步骤三：将酒精灯置于电池片下。
①点燃酒精灯，发现电压表指针反向偏转，造成这种情况的原因可能是______；
②排除问题，一段时间后，在电池片的上面滴上几滴冷水，发现电压表的示数______（选填“变大”“变小”或“不变”）；
③此过程中温差电池片是将______能直接转化为______能。
（4）小新将图甲中的电动机换成电池，如图丙所示，根据材料，温度高的一端是______（选填“E”或“F”）。
1~4.【答案】D 、C 、D 、B
5~7.【答案】A 、C 、B
8.【答案】机械
做功
不变

9.【答案】开关
响
变暗

10.【答案】电流表
不变
变大

11.【答案】
12.【答案】
13.【答案】b 0.24 2;电流表实际连接了小量程，但按大量程读数
14.【答案】U形玻璃管中液面高度差;小于 5 电阻Re短路或电阻Rd断路或Rd短路 甲
15.【答案】 定值电阻断路 3;10 调节R2的滑片到最右端;
16.【答案】高温挡正常工作10min，电热饭盒消耗的电能2.904×105J R1的阻值是100Ω 正常工作时低温挡的功率是96.8W
17.【答案】当空气中有害气体的浓度为1.0μg/m3，此时净化器检测电路中电流表示数是0.6A 当气敏电阻R两端电压为22.5V，此时空气中有害气体的浓度是0.5μg/m3
18.【答案】5.2 电热水器;0.49 随手关灯;80;29.2
19.【答案】陶瓷 从b到a 电压表正负接线柱接反;变大;内;电 F 编号
材料
长度/m
横截面积/mm2
①
镍铬合金
0.5
0.5
③
1.0
0.2
②
0.5
0.2
④
1.0
0.5
实验次数
L1支路的电流I/A
L2支路的电流I2/A
干路的电流I/A
1
0.3
0.4
0.7
2
0.2
0.4
3
3
0.1
0.2
0.3
家用电器
额定电压U/V
额定电功率P/W
平均每天工作时间t/h
电饭煲
220
800
1
电热水器
220
2000
1
机顶盒
220
12
4
电视机
220
150
4
电冰箱
220
100
15
用电器
机顶盒
电视机
电热水器
数量
1
1
1
待机功耗（W/台）
8
5
10
平均待机时间（h/天）
20
20
23
