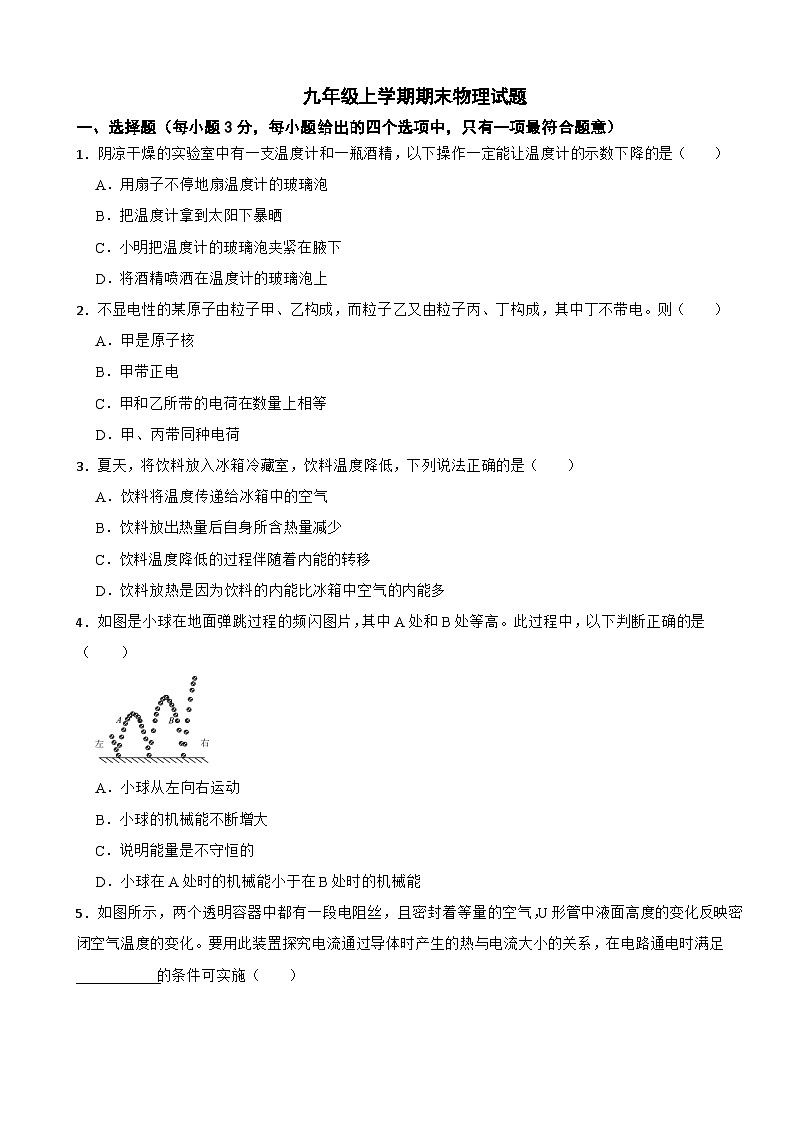

1．阴凉干燥的实验室中有一支温度计和一瓶酒精，以下操作一定能让温度计的示数下降的是（ ）
A．用扇子不停地扇温度计的玻璃泡
B．把温度计拿到太阳下暴晒
C．小明把温度计的玻璃泡夹紧在腋下
D．将酒精喷洒在温度计的玻璃泡上
2．不显电性的某原子由粒子甲、乙构成，而粒子乙又由粒子丙、丁构成，其中丁不带电。则（ ）
A．甲是原子核
B．甲带正电
C．甲和乙所带的电荷在数量上相等
D．甲、丙带同种电荷
3．夏天，将饮料放入冰箱冷藏室，饮料温度降低，下列说法正确的是（ ）
A．饮料将温度传递给冰箱中的空气
B．饮料放出热量后自身所含热量减少
C．饮料温度降低的过程伴随着内能的转移
D．饮料放热是因为饮料的内能比冰箱中空气的内能多
4．如图是小球在地面弹跳过程的频闪图片，其中A处和B处等高。此过程中，以下判断正确的是（ ）
A．小球从左向右运动
B．小球的机械能不断增大
C．说明能量是不守恒的
D．小球在A处时的机械能小于在B处时的机械能
5．如图所示，两个透明容器中都有一段电阻丝，且密封着等量的空气，U形管中液面高度的变化反映密闭空气温度的变化。要用此装置探究电流通过导体时产生的热与电流大小的关系，在电路通电时满足___________的条件可实施（ ）
A．只需R1=R2
B．只需R1≠R2
C．R1=R2，且在M、N两接线柱并联一个定值电阻
D．R1≠R2，且在P、Q两接线柱并联一个定值电阻

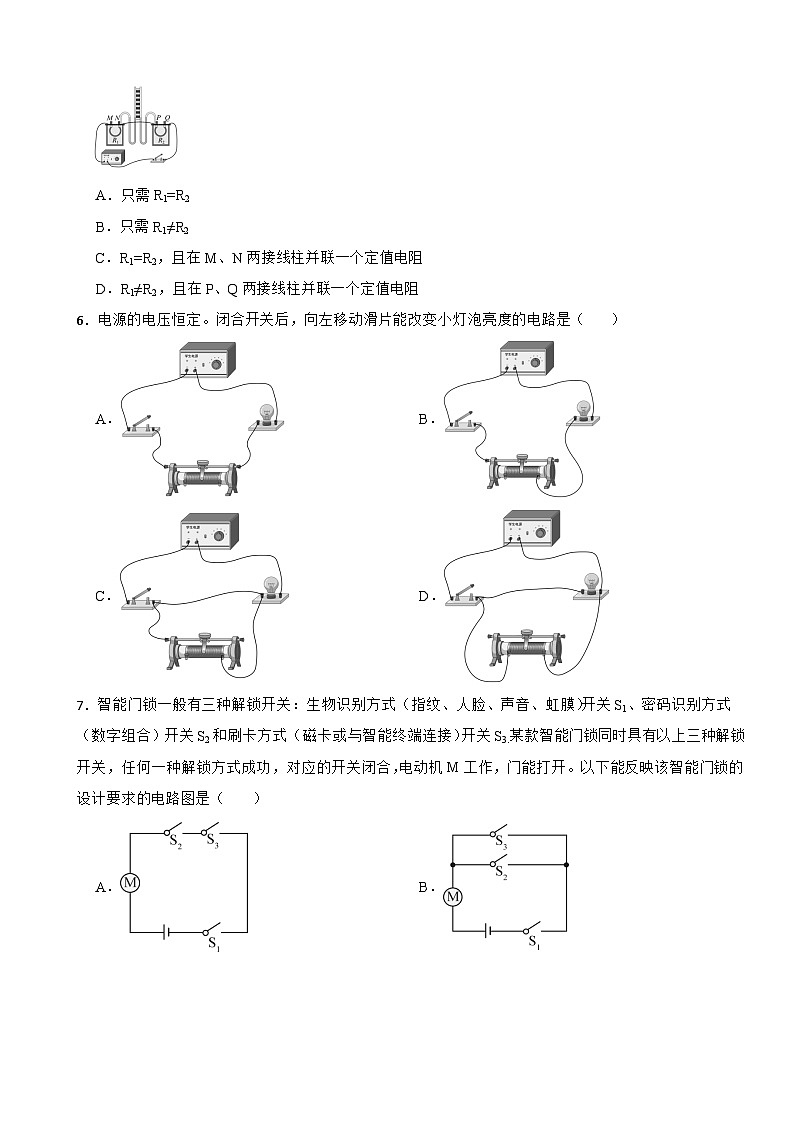

6．电源的电压恒定。闭合开关后，向左移动滑片能改变小灯泡亮度的电路是（ ）
A．B．
C．D．
7．智能门锁一般有三种解锁开关：生物识别方式（指纹、人脸、声音、虹膜）开关S1、密码识别方式（数字组合）开关S2和刷卡方式（磁卡或与智能终端连接）开关S3.某款智能门锁同时具有以上三种解锁开关，任何一种解锁方式成功，对应的开关闭合，电动机M工作，门能打开。以下能反映该智能门锁的设计要求的电路图是（ ）
A．B．
C．D．

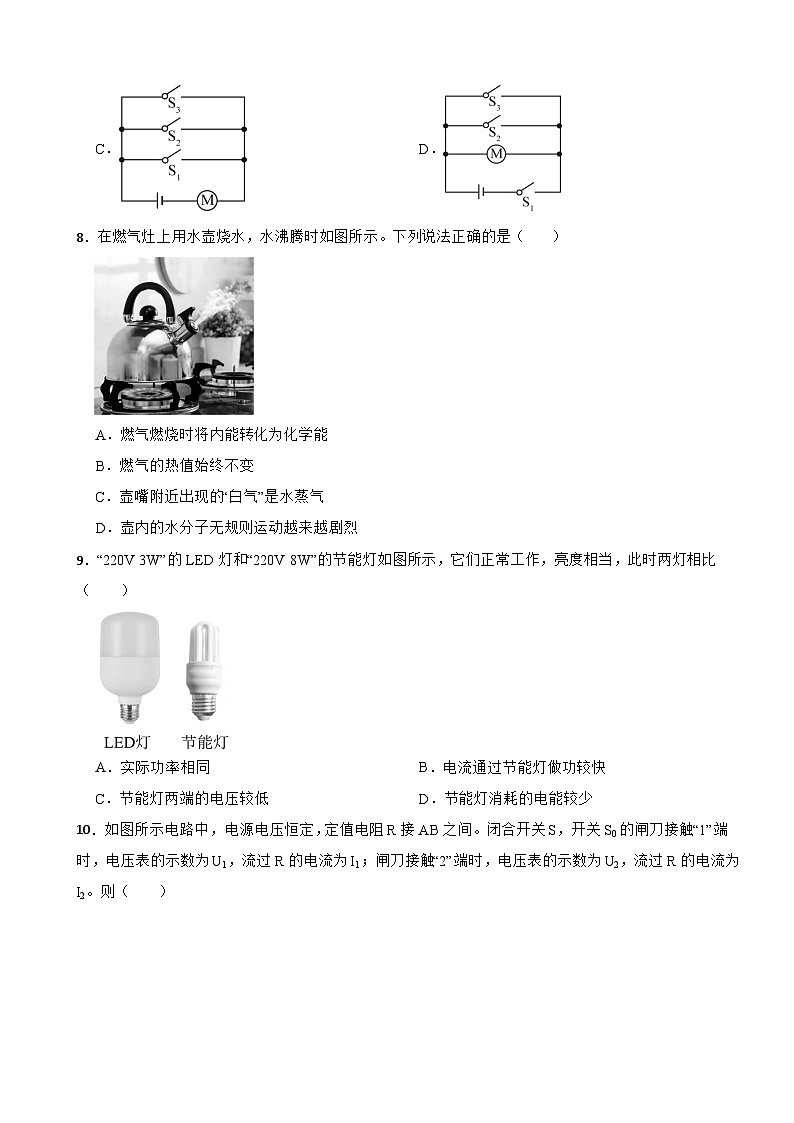

8．在燃气灶上用水壶烧水，水沸腾时如图所示。下列说法正确的是（ ）
A．燃气燃烧时将内能转化为化学能
B．燃气的热值始终不变
C．壶嘴附近出现的“白气”是水蒸气
D．壶内的水分子无规则运动越来越剧烈
9．“220V 3W”的LED灯和“220V 8W”的节能灯如图所示，它们正常工作，亮度相当，此时两灯相比（ ）
A．实际功率相同B．电流通过节能灯做功较快
C．节能灯两端的电压较低D．节能灯消耗的电能较少
10．如图所示电路中，电源电压恒定，定值电阻R接AB之间。闭合开关S，开关S0的闸刀接触“1”端时，电压表的示数为U1，流过R的电流为I1；闸刀接触“2”端时，电压表的示数为U2，流过R的电流为I2。则（ ）
A．U1>U2B．U1≤U2C．I1＜I2D．I1>I2
二、主观题（本题共5小题，共60分。按题目要求作答）
11．探究电流与电阻定量关系的电路如图所示，在AB间更换不同阻值的定值电阻后，应调节滑动变阻器滑片，控制 不变。更换不同的电阻进行多次实验，这是为了 。
12．如图所示，A和B是两个验电器，A的金属箔张开是因为同种电荷相互 ；人持手柄，让金属棒连接A和B两个验电器的金属球，连接瞬间电流的方向由B到A，则：金属棒的手柄是 （选填“绝缘体”“导体”）；A验电器带 （选填“正”“负”）电。
13．在温度为t1的室内，有一烧杯装有温度为t2的热水。将装有固态物质的大试管放入热水中，并用温度计A和B分别测量试管中物质和烧杯中热水的温度（如图甲所示）。根据两个温度计的示数，绘制出物质和热水的温度随时间变化的图象（如图乙所示）。第5min时，试管内开始出现液态；第10min时，试管内的物质刚好全部变为液态。则：
（1）该物质是 （选填“晶体”“非晶体”），判断的依据是： 。
（2）在第7min时，该物质为 （选填“固态”“液态”或“固液共存状态”）。
（3）在第10min后，该物质温度随时间的图象可能是丙图中的 （选填“a”“b”或“c”）曲线。
14．厨房里带开关的插座如图甲所示。
（1）在图乙中，请用笔画线代替导线完成插孔、开关剩余部分的接线，使开关能控制两个插座（均能提供220V的电压）的供电；
（2）铁皮外壳的电饭锅应该使用 （选填“两脚”“三脚”）插座；
（3）电饭锅（铭牌如图丙所示）插头插好后，闭合插座开关，发现空气开关（额定电流20A）跳闸。为了找出跳闸原因，小明做了以下操作：
操作1：把家中其它正在工作的用电器逐个断电，再把空气开关复原。
操作2：再次闭合插座上的开关，空气开关没有跳闸。
操作3：把电饭锅插头再次插入插座时，空气开关立刻跳闸。
由此判断：空气开关跳闸的原因可能是 ；
（4）排除故障后，电饭锅正常煮饭，通过 的方式使锅内的水内能增大。饭煮好后，小明在客厅闻到饭香。这表明 。
A．分子间有引力
B．分子间有斥力
C．分子做无规则运动
15．两实心金属块甲和乙的质量相等，要比较它们比热容的大小，实验如下：
步骤1：将甲、乙放入冰箱，使它们的温度都降低到0℃；
步骤2：把甲、乙取出，立刻放入质量相等、温度都是23℃的水中，并将容器用隔热材料密封，如图所示；
步骤3：一段时间后温度稳定，测得M容器内水的温度为20℃；N容器内水的温度为17℃（不考虑水、金属与外界的热传递）。
（1）实验中，M容器的水放热为QM，N容器的水放热为QN，则QM QN。（选填“＜”“=”或“>”）
（2）比热容较大的是 （选填“甲”“乙”），判断依据是 。
三、16、17题，有“计算”要求的，应写出必要的文字说明、公式和重要演算步骤。只写出最后答案的不得分。演算过程及结果都要在数字的后面写上正确的单位。
16．如图甲所示，USB插头上有四根导线，功能如表所示。小余用图乙的发光二极管和定值电阻R串联后接在USB的供电线上，做成了一个USB灯。USB插头通电时，两根供电线提供5V电压，LED两端电压为3V、流过它的电流为20mA．
（1）用笔画线代替导线，把图甲、图乙中的器材连接出一个USB灯。
（2）20mA= （选填“0.02A”“20000A”）。
（3）计算：定值电阻R两端电压和它的电阻。
（4）做一个USB灯（本题不用作答，寒假选做）。
17．图甲是某款鸡蛋孵化器，底部装有电热器。通电后，电热器给水加热，水向上方鸡蛋提供孵化所需能量。孵化器简化电路如图乙所示，R1、R2都是电热器的发热电阻，孵化器相关参数如表所示。
（1）孵化器保温时，S1 （选填“断开”“闭合”）。
（2）计算：保温挡正常工作时，通过R2的电流是多少？
（3）①计算：加热挡正常工作100s，孵化器消耗电能是多少 ？②水在这段时间吸热为，则孵化器对水加热的效率η= 。
（4）S、S1都闭合时，R1的电功率是 W。
18．实验小组用粗细均匀的同种导体探究电阻R与长度l的定量关系。通过实验得到图甲所示的图线。（不考虑温度对电阻的影响）
（1）实验中，测量导体电阻时，除了图乙所示的器材和待测电阻R外，还用到电压表、电流表和滑动变阻器。在图乙中把电路图补画完整。
（2）实验中还需用到的一个测量器材是 。
（3）分析图甲的数据，得到实验结论：=常量（设为k），则比值k的单位是 。
若这根导体长240cm，则它电阻为 Ω。
（4）在探究导体电阻R与横截面积S定量关系时，小明猜想：R与S成反比。现有剪刀、万用表（如图丙所示，在“电阻”挡位时，两支表笔接触导体两端，能直接测出该导体的电阻）和多种导体，导体的规格如表所示。
请你设计实验，验证小明猜想是否正确。
①所选导体的代号： 。
②实验步骤： 。
③判断小明猜想是否正确的依据。
答案
1．【答案】D
【解析】【解答】A．用扇子不停地扇干燥的温度计的玻璃泡，并不能通过蒸发改变温度计的温度，故示数不变，故A不符合题意；
B．把温度计拿到太阳下暴晒，通过热传递增加玻璃泡中液体的内能，进而温度上升，故B不符合题意；
C．人体温度一般高于室温，小明把温度计的玻璃泡夹紧在腋下，通过热传递增加玻璃泡中液体的内能，进而温度上升，故C不符合题意；
D．将酒精喷洒在温度计的玻璃泡上，用扇子不停地扇，酒精汽化吸热，导致温度计温度示数下降，故D符合题意。
故选D。
【分析】1、汽化为液态变为气态，会吸收热量，如：蒸发；
2、影响蒸发的因素有温度和空气流速， 减小液体表面空气的流动速度 以及降低温度都可以降低蒸发的速度，增大温度以及加快空气的流速，可以加快蒸发速度。
2．【答案】C
【解析】【解答】原子是由原子核和核外电子构成的，原子核由质子和中子构成，中子不带电，所以甲是电子带负电，乙是原子核带正电，丙是质子带正电，丁是中子，原子不显电性，说明甲和乙所带的正负电荷在数量上相等，故C符合题意，ABD不符合题意。
故选C。
【分析】物质的微观结构：有分子和原子、原子包含原子核，电子，原子核包括质子和中子等，分子之间存在间隙，分子间的相互作用力包括引力和斥力。
3．【答案】C
【解析】【解答】A．饮料和冰箱冷藏室里的空气温度不同，两者会发生热传递，温度高的饮料会放出热量，将热量传给冰箱中的空气，A不符合题意；
B．饮料放出热量后温度降低，内能减少，热量是过程量，不能用含有、具有来描述，B不符合题意；
C．发生热传递时，饮料放出热量，内 能减少，温度降低，冰箱冷藏室里的气体吸收热量，内能增加，温度升高，所以饮料温度降低的过程伴随着内能的转移，C符合题意；
D．饮料放热是因为饮料温度比冰箱中空气的温度高，温度高不一定内能多，内能还与物体的质量等因素有关，D不符合题意。
故答案为：C。
【分析】 热传递是热量从温度高的物体传到温度低的物体，或者从物体的高温部分传到低温部分的过程。热量是热传递时改变的能量，物体吸收热量，内能增加；放出热量，内能减少。内能与物体的质量和温度等因素有关。
4．【答案】D
【解析】【解答】在小球的运动中，小球要克服摩擦做功，导致有一部分机械能转化成了内能导致机械能减小，速度逐渐减小，高度逐渐降低，所以小球从右向左运动，小球在B处时的机械能大于在A处时的机械能，根据能量守恒可知，能量的总量是不变的，守恒的。
故选D。
【分析】机械能：机械能为动能和重力势能之和，当质量不变时，动能和速度成正比，速度不变时，动能和质量成正比；当质量不变时，重力势能和高度成正比，高度不变时，重力势能和质量成正比；
能量守恒：能量在转化或者转移过程中，能量不会消失也不会凭空产生，即遵循能量守恒。
5．【答案】C
【解析】【解答】探究“电流产生的热量与电流的关系”，根据控制变量法可知，变量为电流，通电时间和电阻要相同，因此R1=R2，需要在M、N或P、Q两接线柱间并联一个定值电阻，使通过两个电阻的电流不同，故ABD不符合题意，C符合题意。
故选C。
【分析】“电流产生的热量与电流的关系”实验原理为Q=I2Rt，根据控制变量法可知，变量为电流，所以需要控制通电时间和电阻相同。
6．【答案】B
【解析】【解答】要想改变灯泡的亮度，则变阻器和灯泡串联，且变阻器需要一上一下接入电路中，故B符合题意，ACD不符合题意。
故选B。
【分析】电路动态分析：变阻器是通过改变接入电路的电阻长度进而改变电路的电流和电压，当变阻器滑片时，接入电路中的阻值变化，使得电路中电流发生变化。
7．【答案】C
【解析】【解答】由题意可知，三种解锁方式均可以解锁，则S1、S2、和S3为并联，然后与电动机、电源串联，故C符合题意，ABD不符合题意。
故选C。
【分析】电路的串并联：串联：电路元件首位相连，用电器相互干扰，并联：电路元件首首相连，用电器互不干扰，开关在干路上控制整个电路的通断，开关在支路上控制单个支路的通断；家庭、公共场所的电路为并联电路。
8．【答案】B
【解析】【解答】A．燃气燃烧时将化学能转化为内能，故A错误；
B．热值的大小与燃料使用量的多少没有关系，燃气燃烧时，热值不变，故B正确；
C．壶嘴附近出现的“白气”，是水蒸气液化形成的小水滴，故C错误；
D．水沸腾时，温度保持不变，水分子无规则运动剧烈程度不变。故D错误。
故选B。
【分析】1、物质的热值为单位质量燃料完全燃烧释放的能量，是物质的基本属性；只与燃料的种类有关，与燃料的质量、燃烧程度等均无关。
2、分子热运动的特点：分子无规则运动，肉眼无法观察，常见例子有：气体颜色的改变，味道的扩散；且温度越高，分子热运动速度越快。
3、液化为气态变为液态会释放热量，如水蒸气、露珠。
9．【答案】B
【解析】【解答】A．当LED灯与节能灯均正常工作时，LED的额定功率等于实际功率为3W，节能灯的额定功率等于实际功率8W，则节能灯的实际功率较大，故A不符合题意；
B．节能灯的实际功率较大，电流通过节能灯做功较快，故B符合题意；
C．两灯泡都正常工作，实际电压等于额定电压为220V，故C不符合题意；
D．根据，节能灯的实际功率较大，两灯工作的时间未知，所以无法比较电能，故D不符合题意。
故选B。
【分析】功率的计算：W=Pt，所以做功的大小和功率、以及时间有关；灯泡正常工作时，实际电压等于额定电压，实际功率等于额定功率。
10．【答案】A
【解析】【解答】由图可知，闭合开关S，开关S0的闸刀接触“1”端时，电压表测量电源电压，示数为U1，流过R的电流为I1；当闸刀接触“2”端时，电压表被短路，示数U2=0，电源电压不变，则流过R的电流为不变，即I1=I2，故A符合题意，BCD不符合题意。
故选A。
【分析】并联电路规律：并联电路电压相等、支路电流之和为干路电流；
电路的三种状态：断路：电路中存在接触不良、或者损害电路中无电流；短路：电路中电流直接连接在用电器两端，用电器无电流，通路：电路正常工作。
11．【答案】定值电阻两端的电压；使结论具有普遍性
【解析】【解答】探究电流与电阻的关系时，应控制定值电阻两端的电压不变。为了使结论具有普遍性，本实验中通过更换不同的定值电阻进行多次实验。
【分析】试验的正确操作步骤：提出问题、作出假设、设计实验，进行试验、得出结论，为了得出准确结论，要进行多次实验确保实验结论的正确性和普遍性。
控制变量法：在物理实验中，存在多个影响因素共同决定某个物理量，探究电流与电阻的关系时，应控制定值电阻两端的电压不变。
12．【答案】排斥；绝缘体；负
【解析】【解答】A的金属箔张开是因为A验电器的两片金属箔片带同种电荷。使用金属棒连接两个验电器的过程中，使用的手柄必须是绝缘体，可以避免电荷向其他方向转移，瞬间电流的方向由B到A，说明原来带电的A验电器有多余的电子才能向B验电器做定向移动，所以A验电器带负电。
【分析】验电器的工作原理：同性电荷相互排斥，电流的方向：与电子定向移动的方向相反，和正电荷定向移动方向相同。
13．【答案】（1）晶体；这种物质有固定的熔点
（2）固液共存态
（3）b
【解析】【解答】（1）读图可知，该物质熔化过程5～10min 温度保持不变，所以有固定的熔点，所以该物质是晶体。
（2）该物质在第 7min 处于熔化过程中，该物质为固液共存状态。
（3）在第10min时，物质完全变为液态，此时该物质和烧杯中水的温度相同且高于室温，物体无法通过热传递吸热，只能向外放热，此时该物体的温度正好处于凝固点，所以该物质开始凝固，整个凝固过程中温度保持不变，待凝固完全后，物质温度开始下降，所以，该物质温度随时间的图象可能是丙图中的b曲线。
【分析】晶体：有固定熔点：如冰、海波、无固定熔点：蜡烛、玻璃
熔化温度时间曲线识别：物体熔化时，温度不变（熔点），但是需要不断吸热，此阶段处于固液共存态。
（1）[1][2]读图可知，该物质熔化过程5～10min 温度保持不变，有固定的熔点，所以，该物质是晶体。
（2）由于这种物质是晶体，图乙中从第5min开始持续吸热，第10min 全部变为液态，第 7min 处于熔化过程中，该物质为固液共存状态。
（3）在第10min时，物质完全变为液态，此时该物质和烧杯中水的温度相同且高于室温，物体无法从水中吸热且会向外放热，由于它是晶体，此时温度正好处于凝固点（同一晶体的熔点和凝固点温度相同），且能向外放热，所以，该物质开始凝固，整个凝固过程中温度保持不变，待凝固完全后，温度仍高于室温，物质温度开始下降，所以，该物质温度随时间的图象可能是丙图中的b曲线。
14．【答案】（1）
（2）三脚
（3）电饭锅插头有短路现象
（4）热传递；C
【解析】【解答】（1）开关能控制两个插座，则开关位于干路上，两插座并联，插座的连接要遵循右孔接火线、左孔接零线、上孔接地线，如下图所示：
（2）铁皮外壳的电饭锅应该使用三脚插座，使铁皮接地。
（3）小明将家中所有用电器关闭后，复原空气开关后没有跳闸，闭合插座开关后，空气开关也没有跳闸，说明电路和插座也没有问题，电饭锅插头插入插座时，空气开关立刻跳闸，说明是电饭锅的插头短路。
（4）电饭锅正常煮饭时，通过热传递的方式将热量传递给锅内的水。闻到饭香，这是扩散现象，表明分子做无规则运动，故选C。
【分析】1、电灯和开关的接法：零线直接进入灯泡的螺旋套；火线先接入开关，再进入灯泡顶端的金属点；三孔插座的接法：上孔接地线，左孔接零线，右孔接火线；
2、分子热运动的特点：分子无规则运动，肉眼无法观察，常见例子有：气体颜色的改变，味道的扩散；且温度越高，分子热运动速度越快；
3、改变物体内能的方式有做功和热传递，如钻木取火、搓手取暖属于做功改变物体内能，用酒精灯热水属于热传递改变物体内能。
（1）在图乙中，要使开关能控制两个插座（均能提供220V的电压）的供电，则开关应该接在干路上，两插座并联，右孔接火线、左孔接零线、上孔接地线，如下图所示：
（2）为了安全，铁皮外壳的电饭锅应该使用三脚插座，使铁皮接地。
（3）小明将家中所有用电器关闭后，复原空气开关后没有跳闸，说明电路中没有故障，闭合插座开关后，空气开关也没有跳闸，说明插座也没有问题，但是当电饭锅插头插入插座时，空气开关立刻跳闸，说明是电饭锅的插头发生了短路。
（4）[1]电饭锅正常煮饭时，加热盘通过热传递的方式将热量传递给锅内的水，从而使锅内的水内能增大。
[2]饭煮好后，小明在客厅闻到饭香，这是扩散现象，表明分子做无规则运动，故选C。
15．【答案】（1）＜
（2）乙；甲、乙吸收的热量等于各自容器中水放出的热量，所以Q甲吸＜Q乙吸，金属块甲和乙的质量相等，甲乙升高温度分别为20℃－0℃=20℃，17℃－0℃=17℃，即，由可知，
【解析】【解答】（1）两容器中的水质量相同，M、N容器中的水降低温度分别为23℃－20℃=3℃，23℃－17℃=6℃，根据热量的计算公式知，QM＜QN。
（2）甲、乙吸收的热量等于各自容器中水放出的热量，所以Q甲吸＜Q乙吸，金属块甲和乙的质量相等，甲乙升高温度分别为20℃－0℃=20℃，17℃－0℃=17℃，即，由可知，。
【分析】热量的计算：公式为Q=cmΔt，在实验中，质量相同，初温相同，进而通过该公式计算c。
（1）两容器中的水质量相同，M容器中的水降低温度为23℃－20℃=3℃，N容器中的水降低温度为23℃－17℃=6℃，由知，QM＜QN。
（2）[1][2]不考虑水、金属与外界的热传递，甲、乙吸收的热量等于各自容器中水放出的热量，有Q甲吸＜Q乙吸，金属块甲和乙的质量相等，甲升高温度为20℃－0℃=20℃，乙升高温度为17℃－0℃=17℃，即，由可知，。
16．【答案】（1）
（2）0.02A
（3）解：由题意可知，一个发光二极管和一个电阻串联， 因串联电路中总电压等于各分电压之和，且LED发光正常， 所以，定值电阻两端的电压
因串联电路中各处的电流相等，则
定值电阻的阻值
（4）不用做
【解析】【解答】（1）USB插头通电时，LED两端电压为3V， 两根供电线提供5V电压，所以因将USB灯与电阻串联后再接在电源两端，据此作图：
（2）
【分析】（1）串联分压：用电器串联时，其两端的电压和电阻成正比；
（2）电流单位的换算，1A=1000mA；
（3）由题意可知，一个发光二极管和一个电阻串联， 因串联电路中总电压等于各分电压之和，定值电阻两端的电压，，结合欧姆定律计算可知定值电阻的阻值。
（1）USB插头通电时，两根供电线提供5V电压，LED两端电压为3V，则电源电压大于LED正常工作的电压，所以因将USB灯与电阻串联后再接在电源两端，如下图：
（2）由于，则
（3）由题意可知，一个发光二极管和一个电阻串联， 因串联电路中总电压等于各分电压之和，且LED发光正常， 所以，定值电阻两端的电压
因串联电路中各处的电流相等，则
定值电阻的阻值
（4）在家完成
17．【答案】（1）断开
（2）解：由表格数据可知，孵化器保温挡的电功率，由可知，保温挡时通过R2的电流
（3）解：①由表格数据可知，孵化器加热挡的功率，由可知，孵化器在加热挡正常工作100s消耗的电能。；解：②孵化器对水加热的效率
（4）解：S、S1都闭合时，R2两端的电压不变，R2的加热功率不变，仍为20W，R1的电功率。
【解析】【解答】（1）由可知，电阻大，电功率小，处于保温挡，此时当S闭合、S1断开时，只有R2工作，电路中的电阻较大。
【分析】（1）根据电功率公式分析用电器的挡位。
（2）由表格数据可知，孵化器保温挡的电功率，由可计算保温挡时通过R2的电流。
（3）①由表格数据可知，孵化器加热挡的功率，由可知，孵化器在加热挡正常工作100s消耗的电能；②孵化器对水加热的效率
（4）S、S1都闭合时，R2两端的电压不变，R2的加热功率不变，仍为20W，R1的电功率。
（1）由图乙可知，当开关S、S1都闭合时，R1、R2并联，根据并联电路的电阻特点可知，此时电路中的总电阻最小，由可知，电路中的总功率最大，孵化器处于加热挡；当S闭合、S1断开时，只有R2工作，电路中的电阻较大，总功率较小，孵化器处于保温挡。
（2）由表格数据可知，孵化器保温挡的电功率，由可知，保温挡时通过R2的电流
（3）①由表格数据可知，孵化器加热挡的功率，由可知，孵化器在加热挡正常工作100s消耗的电能
②孵化器对水加热的效率
（4）S、S1都闭合时，R2两端的电压不变，R2的加热功率不变，仍为20W，R1的电功率
18．【答案】（1）
（2）刻度尺
（3）Ω/cm；12
（4）ABCD；①所选导体的代号：ABCD。 ②用剪刀截取四种长度相同的，用万用表分别测量出每根导体的电阻，由数据归纳出其他因素相同下，导体的电阻与横截面积成反比的结论。
【解析】【解答】（1） 粗细均匀的同种导体探究电阻R与长度l的定量关系 原理为欧姆定律U=IR，需要滑动变阻器和待测电阻丝串联，电流表串联在电流中，电压表并联在电阻丝两端，连接电路图如下：
（2）探究粗细均匀的同种导体的电阻与长度的关系，要测量刻度尺测量电阻的长度。
（3）在计算中，单位也符合计算法则，所以k的单位是Ω/cm；当长度为60cm时电阻的长度为3Ω，若这根导体长240cm，则它电阻为。
（4）验证电阻与横截面积成反比，根据控制变量法可知变量为横截面积，就要控制材料和导体的长度相同，用万用表测量每根导体的电阻，进而分析电阻与横截面积的关系，操作步骤如下： ①所选导体的代号：ABCD。 ②用剪刀截取四种长度相同的，用万用表分别测量出每根导体的电阻，由数据归纳出其他因素相同下，导体的电阻与横截面积成反比的结论。
【分析】电阻的影响因素： 当导体的材料和横截面积相同时，电阻的长度越长，导体的电阻越大 ；当导体的材料和长度相同时，电阻的横截面积越小，导体的电阻越大，欧姆定律的含义只用于计算用电器两端电压以及通过用电器电流计算电阻的公式，并不具有物理含义进行选项判识。
（1）滑动变阻器和待测电阻丝串联，电压表并联在电阻丝两端，电流表串联在电流中，连接电路图如下：
（2）探究粗细均匀的同种导体的电阻与长度的关系，要测量导体的长度，测量长度需要刻度尺。
（3）[1]从题目可知k的单位是由电阻单位和长度单位复合而成的，由图甲可知，k的单位是Ω/cm；
[2]由图可知，当长度为60cm时电阻的长度为3Ω，若这根导体长240cm，则它电阻为
（4）[1][2]要验证电阻与横截面积成反比，就要控制材料和导体的长度相同，只改变横截面积，用万用表分别测量每根导体的电阻，由测量数据找出电阻与横截面积的关系，操作步骤如下： ①所选导体的代号：ABCD。 ②用剪刀截取四种导体同样的长度，用万用表分别测量出每根导体的电阻，由数据归纳出同种材料的导体，长度一定时，导体的电阻与横截面积成反比的结论。①黑线
供电线负极
②绿线
数据线
③白线
数据线
④红线
供电线正极
额定电压
220V
额定加热挡功率
80W
额定保温挡功率
22W
导体代号
横截面积S/mm2
材料
A
0.2
锰铜
B
0.4
锰铜
C
0.6
锰铜
D
0.8
锰铜
E
0.6
镍铬合金
F
0.6
铁
