广东省广州市白云区2026年九年级上学期期末物理试题附答案

这是一份广东省广州市白云区2026年九年级上学期期末物理试题附答案，共18页。试卷主要包含了单项选择题，填空，解答题，实验探究题等内容，欢迎下载使用。

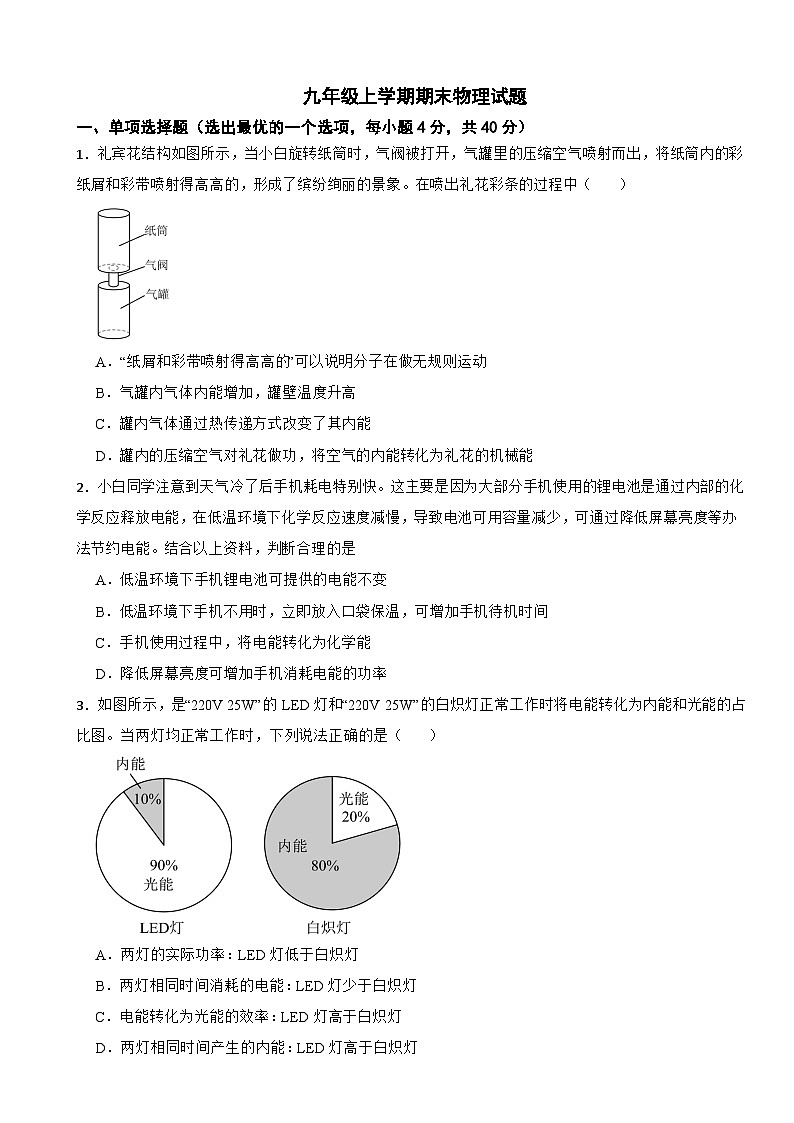

1．礼宾花结构如图所示，当小白旋转纸筒时，气阀被打开，气罐里的压缩空气喷射而出，将纸筒内的彩纸屑和彩带喷射得高高的，形成了缤纷绚丽的景象。在喷出礼花彩条的过程中（ ）
A．“纸屑和彩带喷射得高高的”可以说明分子在做无规则运动
B．气罐内气体内能增加，罐壁温度升高
C．罐内气体通过热传递方式改变了其内能
D．罐内的压缩空气对礼花做功，将空气的内能转化为礼花的机械能
2．小白同学注意到天气冷了后手机耗电特别快。这主要是因为大部分手机使用的锂电池是通过内部的化学反应释放电能，在低温环境下化学反应速度减慢，导致电池可用容量减少，可通过降低屏幕亮度等办法节约电能。结合以上资料，判断合理的是
A．低温环境下手机锂电池可提供的电能不变
B．低温环境下手机不用时，立即放入口袋保温，可增加手机待机时间
C．手机使用过程中，将电能转化为化学能
D．降低屏幕亮度可增加手机消耗电能的功率
3．如图所示，是“220V 25W”的LED灯和“220V 25W”的白炽灯正常工作时将电能转化为内能和光能的占比图。当两灯均正常工作时，下列说法正确的是（ ）
A．两灯的实际功率：LED灯低于白炽灯
B．两灯相同时间消耗的电能：LED灯少于白炽灯
C．电能转化为光能的效率：LED灯高于白炽灯
D．两灯相同时间产生的内能：LED灯高于白炽灯

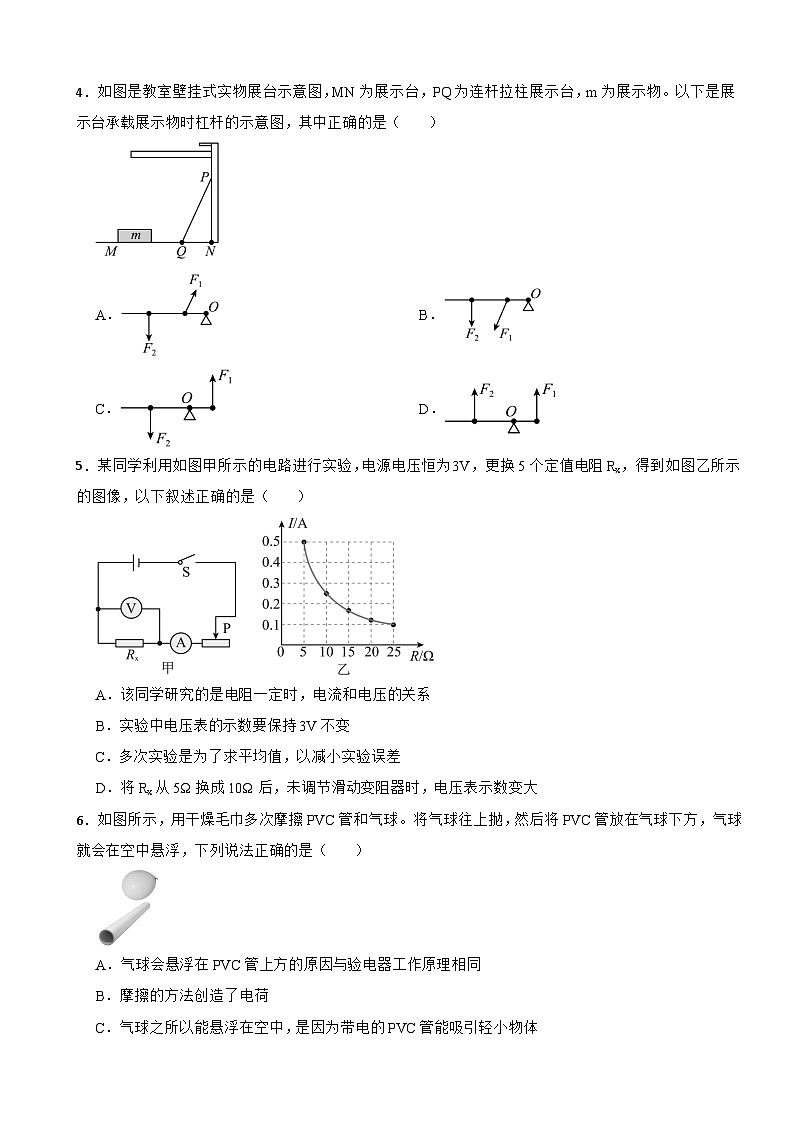

4．如图是教室壁挂式实物展台示意图，MN为展示台，PQ为连杆拉柱展示台，m为展示物。以下是展示台承载展示物时杠杆的示意图，其中正确的是（ ）
A．B．
C．D．
5．某同学利用如图甲所示的电路进行实验，电源电压恒为3V，更换5个定值电阻Rx，得到如图乙所示的图像，以下叙述正确的是（ ）
A．该同学研究的是电阻一定时，电流和电压的关系
B．实验中电压表的示数要保持3V不变
C．多次实验是为了求平均值，以减小实验误差
D．将Rx从5Ω换成10Ω后，未调节滑动变阻器时，电压表示数变大
6．如图所示，用干燥毛巾多次摩擦PVC管和气球。将气球往上抛，然后将PVC管放在气球下方，气球就会在空中悬浮，下列说法正确的是（ ）
A．气球会悬浮在PVC管上方的原因与验电器工作原理相同
B．摩擦的方法创造了电荷
C．气球之所以能悬浮在空中，是因为带电的PVC管能吸引轻小物体
D．PVC管和气球带上异种电荷

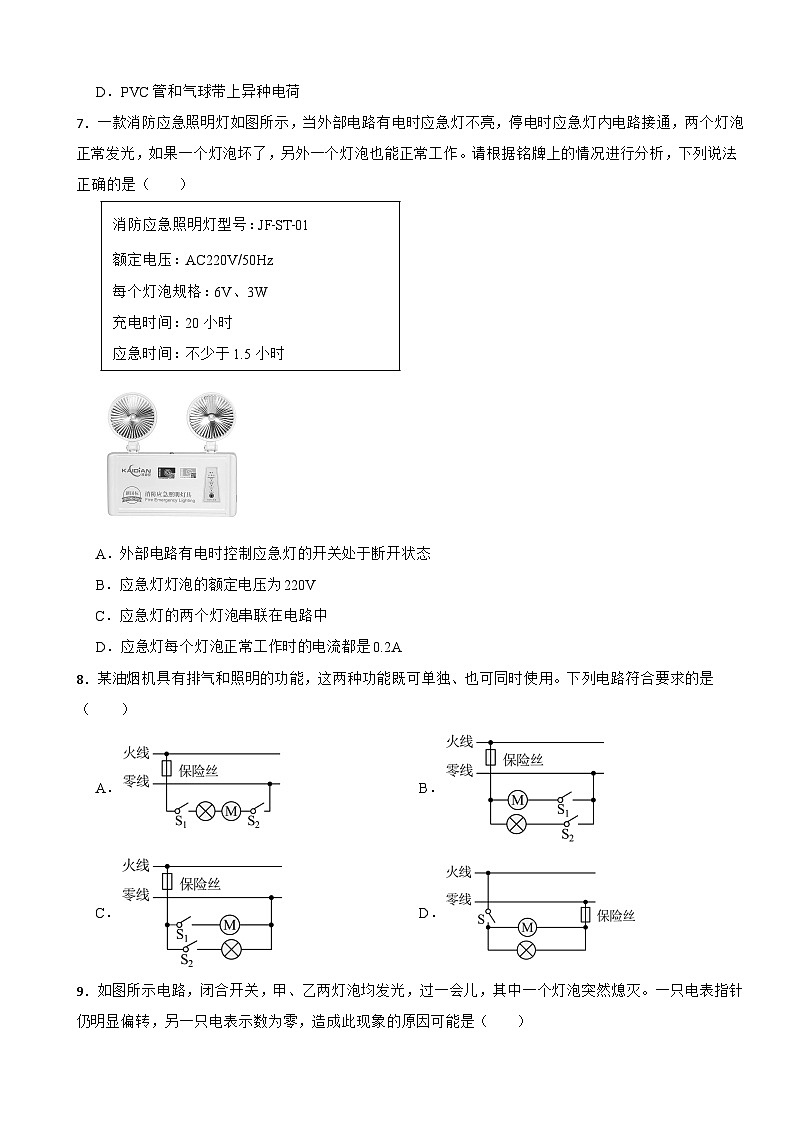

7．一款消防应急照明灯如图所示，当外部电路有电时应急灯不亮，停电时应急灯内电路接通，两个灯泡正常发光，如果一个灯泡坏了，另外一个灯泡也能正常工作。请根据铭牌上的情况进行分析，下列说法正确的是（ ）
A．外部电路有电时控制应急灯的开关处于断开状态
B．应急灯灯泡的额定电压为220V
C．应急灯的两个灯泡串联在电路中
D．应急灯每个灯泡正常工作时的电流都是0.2A
8．某油烟机具有排气和照明的功能，这两种功能既可单独、也可同时使用。下列电路符合要求的是（ ）
A．B．
C．D．
9．如图所示电路，闭合开关，甲、乙两灯泡均发光，过一会儿，其中一个灯泡突然熄灭。一只电表指针仍明显偏转，另一只电表示数为零，造成此现象的原因可能是（ ）
A．甲灯短路B．乙灯短路C．甲灯断路D．乙灯断路
10．设计电路时要求满足：闭合开关后，顺时针调节变阻器的旋钮滑片P时，通过发热体的电流增大，同时显示仪（电压表）示数增大。下列设计符合要求的是（ ）
A．B．
C．D．
二、填空（共17分）
11．图甲的电压表示数为 V；图乙的电能表读数为 kW•h。
12．如图所示电热水壶，烧水时电热丝通过 （选填“做功”或“热传递”）的方式来改变水的内能。壶嘴上有一个能绕A点活动的金属片，水烧开时，“热气”会将金属片冲开，此时“热气”的内能转化为金属片的 能，这与汽油机的 冲程能量转化过程相同。水的比热容为4.2×103J/(kg·℃)，该电水壶加热1千克水，使其温度上升20℃，过程中水吸收热量为 J。
13．装修房屋时，会闻到刺激性气味。材料散发出刺激性气味说明了 （选填“分子间有引力”、“分子间有斥力”或“分子在做无规则运动”）。
14．如图，在老师的指导下，小军用测电笔（试电笔）试触某插座的插孔，用指尖抵住笔尾金属体，测电笔的氖管发光，此时 （选填“有”或“没有”）电流通过小军的身体。
15．目前，氢能正逐渐应用在工业能源建筑、交通等领域。氢能源作为新型能源，人们看重了其 （选填“热值”或“比热容”）大，具有巨大开发潜力。如图所示是某品牌氢能自行车，一次性充满0.02kg氢气，能在平直公路匀速骑行5.6×104m，骑行时阻力为40N。则此过程中，氢气完全燃烧产生的热量是 J，氢气的利用效率是 （q氢=1.4×108J/kg）。
16．生活中有一种插线板，在使用中发现：插线板上的指示灯在开关断开时不发光，插孔不能提供工作电压；而在开关闭合时指示灯发光，插孔可以提供工作电压；如果指示灯损坏，开关闭合时插孔也能提供工作电压。根据上述现象，请在图中画出开关、指示灯、电阻和插孔的连接方式，并与电源线接通。
三、解答题（共22分，解答题应写出必要的文字说明、公式和重要演算步骤，只写出最后答案不能得分；有数值计算的题，演算过程及结果都要在数字后面写上正确的单位。）
17．在建筑工程领域，如图甲起重机被广泛应用，起重机吊臂上的滑轮组结构示意如图乙所示：
​​
（1）图乙中A为 滑轮（选填“动”或“定”）。
（2）不计绳重及摩擦，g取10N/kg，将质量为5×103kg的重物竖直匀速提高25m，拉力F大小为3×104N。求：
①此过程的有用功；
②拉力做功为多少？
③吊车上的滑轮组的机械效率为多大？
18．小白设计了一种可以戴在手腕上的防溺水定位求救报警器，其简化电路如图甲所示。已知电源输出电压为9V保持不变，报警器由电压表改装，R0是定值电阻，RP是压敏电阻，图乙是压敏电阻RP阻值随水深h变化的图像。报警器未浸入水中时，电流表示数是0.15A；当报警器浸入水中一定深度时报警器报警，通过计算回答：
（1）由上图可以看出，随着浸入水中深度增加，报警器电压表示数会 （选填“变大”、“变小”或“不变”），理由是 ；
（2）报警器未浸入水中时，RP电压为多少？
（3）报警器未浸入水中时，R0的功率为多少？
四、实验探究题（共21分）
19．如图所示是小白探究不同物质的吸热情况的实验装置。其中两个相同的烧杯中分别盛有甲和乙两种不同液体，两个完全相同的电热器和两支温度计分别浸在液体中的适当位置。
小白将所测得的实验数据记录到如下的实验表格中
（1）分析表格实验数据可知：此次实验，质量相等的甲和乙升高的温度 （选填“相同”或“不相同”），吸收的热量 （选填“相同”或“不相同”）；
（2）甲、乙液体的比热容分别用c甲、c乙表示，他根据上表中的数据判断，c甲 c乙（选填“>”“=”或“＜”）；
（3）下列事实不能用比热容知识解释的是 ___________（选填“A”“B”或“C”）。
A．通常沿海地区昼夜温差比内陆地区小
B．吹电风扇，感到凉爽
C．晚上往秧苗地里放水，防止冻坏秧苗
20．小白用图甲所示电路完成“测量小灯泡的额定电功率”实验。他找来额定电压为2.5V的小灯泡L、若干节干电池、开关、滑动变阻器、电流表、电压表、同一规格的导线若干。
（1）小白连接的实物电路如图甲所示，请在方框内画出对应的电路图。
（2）为了测小灯泡的额定功率，闭合开关后，缓慢移动滑动变阻器的滑片，同时观察表 （选填“电流”或“电压”）示数。
（3）图乙是小灯泡L的电流I随其电压U的变化的图像，则小灯泡的额定电流为 A，小灯泡的额定功率为 W。
21．小白以两节串联的干电池为电源，用若干定值电阻和一只电压表来“探究串联电路电压特点”，实验电路如图甲，测得实验数据如表。
（1）小白更换不同定值电阻组合进行实验的目的是 （选填“减小误差”或“寻求普遍规律”）。分析上述实验数据，除了能得到Uab=U1+U2的规律外，小白还发现U1、U2与R1、R2之间存在着下列关系：U1：U2= ；（用R1、R2表示）
（2）小白进行了多次实验，发现Uab始终小于两节干电池的电压3V，他产生了质疑。查阅资料知道普通干电池内部也有一定的电阻（内阻），可将它看作一个理想电源（电压U恒定，电阻为0）与一个电阻r的串联（如图乙所示）。
为了测量干电池电阻r的阻值，小白选择了适当器材及阻值已知的电阻R1，设计了实验方案，电路图如图丙。实验步骤如下：
①按照电路图丙连接电路，记下开关S断开时电压表的示数U，此时电压表测量 的电压；
②闭合开关S，记下电压表的示数U1，此时电压表测量 的电压；
③用以上测得的物理量符号表示，r电压为 ；
④r= 。（用U、U1、R1表示）
答案
1．【答案】D
【解析】【解答】A．“纸屑和彩带喷射得高高的”是肉眼看得见的宏观物体的运动，不是分子运动，故A不符合题意；
BCD．在喷出礼花的过程中，将罐内气体的内能转化为礼花的机械能，则罐内气体内能减小，温度降低，这是通过做功的方式改变了其内能，故BC不符合题意，D符合题意。
故选D。
【分析】 A.一切物体的分子都在不停地做无规则运动，扩散现象说明一切物体的分子在不停地做无规则的热运动；
BCD.改变内能的方式包括做功和热传递；物体对外做功，将内能转化为机械能。
2．【答案】B
【解析】【解答】 A.在低温环境下化学反应速度减慢，导致手机锂电池可用容量减少，可提供的电能减少，故A错误；
B.低温环境下手机不用时，立即放入口袋保温，可促进内部的化学反应释放电能，增加手机待机时间，故B正确；
C.手机使用过程中，电池存储的化学能转化为电能，当手机工作时，将电能转化为光能、机械能、内能等，故C错误；
D.屏幕是手机最大的电量消耗源之一，降低亮度能显著减小耗电功率，故D错误。
故答案为：B。
【分析】 在低温环境下化学反应速度减慢，导致手机锂电池可用容量减少，可提供的电能减少；低温环境下手机不用时，放入口袋保温，可促进内部的化学反应释放电能，增加手机待机时间。
3．【答案】C
【解析】【解答】 A.由题意可知，LED灯和白炽灯的额定功率相等（均为25W），且两灯均正常工作，因用电器正常工作时的实际功率等于其额定功率，所以两灯的实际功率相等，故A错误；
BCD.因两灯的额定功率相同，当两灯均正常工作时，相同时间内，根据W=Pt可知，两灯消耗的电能相等；由图可知白炽灯把大部分电能转化为内能，LED灯把大部分电能转化为光能，因此相同时间内LED灯产生的内能小于白炽灯，说明LED灯电能转化为光能的效率高，故C正确，BD错误。
故选C。
【分析】 A.用电器正常工作时的实际功率等于其额定功率，结合两灯的额定功率进行解答；
BCD.根据W=Pt结合电能转化为内能和光能的占比图分析回答。
4．【答案】A
【解析】【解答】根据图片可知，MN相当于杠杆，它围绕N点转动，则N点为支点、连杆拉柱PQ对展示台的拉力为动力F1，沿着拉杆向上。展示物m对展示台的压力为阻力F2，方向竖直向下，故A正确，BCD错误。
故选A。
【分析】根据实物展示台的工作情况判断杠杆的支点，动力和阻力，据此分析判断。
5．【答案】D
【解析】【解答】A．由乙图可知，IR的乘积为一定值，即电压一定，根据控制变量法，更换5个定值电阻Rx，即改变电阻的大小，研究的是电压一定时，电流与电阻的关系，故A错误；
B．由乙图可知：电阻的电压为：
，
故实验中电压表的示数要保持2.5V不变，故B错误；
C．该实验中进行多次实验的目的是为了得出普遍性的规律，不是减小误差，故C错误；
D．据图甲可知，定值电阻RX和滑动变阻器串联，电压表测定值电阻两端电压，将Rx从5Ω换成10Ω后，电阻变大，未调节滑动变阻器时，根据串联分压原理可知，Rx两端电压会变大，即电压表示数变大，故D正确。
故选D。
【分析】 （1）电流与电压和电阻有关，研究与其中一个因素的关系时，要控制另外一个因素不变；
（2）由图乙中数据，根据U=IR计算电阻两端控制的电压；
（3）探究电流与电压和电阻有关的实验，多次实验是为了得出普遍性的规律；
（4）将Rx从5Ω换成10Ω后，电阻变大，根据分压原理和串联电路电压的规律分析。
6．【答案】A
【解析】【解答】ACD．气球会悬浮在PVC管上方，是因为同种电荷相互排斥，这与验电器的工作原理相同，故A正确，CD错误；
B．摩擦起电并不是创造了电荷，而是电子的转移，故B错误。
故选A。
【分析】ACD.根据电荷之间的相互作用规律分析判断‘
B.根据摩擦起电的本质判断。
7．【答案】A
【解析】【解答】A．根据题意可知，当外部电路有电时应急灯不亮，即此时没有电流经过灯泡，那么外部电路有电时控制应急灯的开关应该断开，故A正确；
B．根据应急灯的铭牌可知，灯泡的额定电压为6V，故B错误；
C．一个灯泡坏了，另外一个灯泡也能正常工作，则两个灯泡不相互影响，即两盏灯应是并联的，故C错误；
D．根据应急灯的铭牌可知，灯泡的额定电流为，故D错误。
故选A。
【分析】A.根据灯泡的发光情况分析；
B.根据应急灯的铭牌信息判断；
C.用电器相互影响为串联，用电器不相互影响为并联；
D.根据计算灯泡的额定功率。
8．【答案】C
【解析】【解答】 某油烟机具有排气和照明的功能，这两种功能既可单独、也可同时使用，说明电动机和照明灯独立工作、互不影响即为并联，电动机和照明灯分别由各自支路上的开关控制，根据家庭电路安全用电的原则，开关应控制火线，只有一个保险丝的情况下，保险丝应该接在火线上，故C符合要求，而ABD不合题意。
故选C。
【分析】 某油烟机具有排气和照明的功能，这两种功能既可单独、也可同时使用，说明电动机和照明灯独立工作、互不影响即为并联，据此结合家庭电路的安全用电原则分析选项得出答案。
9．【答案】C
【解析】【解答】 根据实物图可知，两个灯泡并联，电压表测量电源的电压，电流表测量灯泡甲的电流。
A.甲灯短路时，电压表也被短路，则电压表的示数为零，但是此时灯泡会发光，故A不合题意；
B.乙灯短路时，甲灯会发光，故B不合题意；
C.甲灯断路时，电压表串联在电路中，此时它的示数为电源电压，则示数变大。由于电压表的内阻很大，因此电流表的示数为零，此时灯泡不发光，故C符合题意；
D.乙灯断路时，整个电路都没有电流，则没有灯泡发光，故D不合题意。
故选C。
【分析】先分析电路的连接方式、电压表和电流表的作用，然后根据选项电流表和电压表的示数分析电路的故障。
10．【答案】B
【解析】【解答】A．发热体和变阻器串联，电压表测量的是发热体两端的电压。顺时针调节变阻器的旋钮滑片P时，变阻器接入电路的电阻增大，电路中的电流减小。根据U=IR可知，电压表的示数减小，故A不符合题意；
B．发热体和变阻器串联，电压表测量的是发热体两端的电压。顺时针调节变阻器的旋钮滑片P时，变阻器接入电路的电阻减小，电路中的电流增大。根据U=IR可知，电压表的示数增大，故B符合题意；
C．发热体和变阻器串联，电压表测量的是变阻器两端的电压。顺时针调节变阻器的旋钮滑片P时，变阻器接入电路的电阻不变，则电流和电压表的示数不变，故C不符合题意；
D．发热体和变阻器串联，此电压表测量的是发热体两端的电压。顺时针调节变阻器的旋钮滑片P时，变阻器接入电路的电阻不变，电路中的电流和电压表的示数不变，故D不符合题意。
故选B。
【分析】根据滑动变阻器和欧姆定律进行分析。
11．【答案】11；4353.6
【解析】【解答】（1）根据甲图可知，电压表选择量程0～15V，分度值为0.5V，故电压表的示数是11V。
（2）电由图乙可知，电能表的示数是4353.6kW•h。
【分析】（1）根据甲图确定电压表的量程和分度值，根据指针位置读出示数；
（2）电能表的最后一位数字为小数部分。
12．【答案】热传递；机械；做功；
【解析】【解答】（1） 电热水壶烧水时，将电能转化为内能，然后再将热量传递给水，因此烧水时电热丝通过热传递的方式来改变水的内能。
（2）“热气”将金属片冲开，将内能转化为金属片的机械能，这与汽油机的做功冲程能量转化过程相同。
（3）根据题意可知，1kg的水温度升高20℃吸收的热量为。
【分析】 （1）热传递和做功都可以改变物体的内能；
（2）内燃机的做功冲程，气体膨胀做功，内能转化为机械能；
（3）利用Q=cmΔt进行计算水吸收的热量。
13．【答案】分子在做无规则运动
【解析】【解答】 装修房屋时，会闻到刺激性气味，这是因为材料分子在不停地做无规则运动。
【分析】根据分子运动的知识解答。
14．【答案】有
【解析】【解答】当笔尖接触火线时，手指接触笔尾的金属体时，电流会测电笔、人体导向大地，形成通路。氖管会发光，则说明会有微弱的电流通过。
【分析】根据测电笔的使用过程，结合氖管发光分析解答。
15．【答案】热值；2.8×106；80%
【解析】【解答】（1）由于氢的热值大，在完全燃烧相同质量的燃料时，氢放出的热量更多，因此氢能源作为新型能源。
（2）根据题意可知，氢气的热值为 q氢=1.4×108J/kg ，
则氢气完全燃烧产生的热量。
（3）根据题意可知， 骑行时阻力为40N，骑行距离为 5.6×104m，
因此氢能自行车牵引力所做的有用功为W=Fs=40N×5.6×104m=2.24×106J，则氢气的利用效率为。
【分析】（1）热值表示燃料燃烧放热本领大小；
（2）已知氢气的热值和消耗氢气的质量，利用Q放=qm可求出氢气完全燃烧放出的热量；
（3）根据F=fs得出牵引力，根据W=Fs求出牵引力所做的有用功，根据求出氢气的利用效率。
16．【答案】
【解析】【解答】根据题意可知， 如果指示灯损坏，开关闭合时插孔也能正常通电，说明灯泡和插座之间是并联的；
插线板上的指示灯在开关断开时不发光，插孔不能提供工作电压； 插线板上的指示灯在开关闭合时会发光，插孔正常通电，说明开关同时控制灯泡和插座，因此开关应该在干路上；
为了用电安全，开关接在火线上；由于指示灯的工作电压较小，所以需要给指示灯串联一个电阻来分担电源的电压；三孔插座的接法是左零右火上接地，如下图所示：
【分析】用电器相互影响为串联，不相互影响为并联。干路开关控制所有用电器，支路开关只能控制它所在支路上的用电器，结合安全用电的知识分析解答即可。
17．【答案】（1）定
（2）① 根据做功公式计算滑轮组做的有用功为W有=Gh=mgh=5×103kg×10N/kg×25m=1.25×106J；
② 缠绕在动滑轮B上绳子段数n=2，拉力做的功为W总=Fs=Fnh=3×104N×2×25m=1.5×106J；
③ 结合效率公式计算滑轮组的机械效率为。
【解析】【解答】（1）A滑轮的轴的位置是固定的，是定滑轮。
【分析】1、动滑轮的工作特点：可以省力，但是费距离，定滑轮的工作特点：可以改变方向但是不省力；
2、拉力的计算，，n为动滑轮缠绕绳子数，绳子移动的距离为物体移动距离的n倍，
3、功的相关计算：W=Fs，距离为拉力的方向。总结：考虑滑轮重力的情况，定滑轮的机械效率要大于动滑轮，重物重力越大，机械效率越大。
（1）由图可知，A滑轮的轴的位置不随物体位置变化而变化，是定滑轮。
（2）①滑轮组做的有用功为W有=Gh=mgh=5×103kg×10N/kg×25m=1.25×106J
②由图可知，连在动滑轮B上绳子段数n=2，拉力做的功为W总=Fs=Fnh=3×104N×2×25m=1.5×106J
③吊车上的滑轮组的机械效率为
18．【答案】（1）变大；当浸入水中的深度增加时，压敏电阻Rp阻值变小。根据R总=R1+R2可知，电路总电阻变小。根据欧姆定律可知，总电流变大。根据U=IR可知，定值电阻R0两端的电压越大，因此报警器电压表示数会变大。
（2）解：根据图乙可知，报警器未浸入水中时，深度为0，则压敏电阻的阻值Rp=40Ω，电路中的电流为I=0.15A，
根据欧姆定律U=IR可知，此时Rp电压为。
（3）解：根据题意可知，电源电压U=9V，报警器未浸入水中时，RP的电压为6V，
则则R0两端电压
因此R0的功率为。
【解析】【解答】（1）根据甲图可知， 压敏电阻Rp与定值电阻R0串联，电压表测R0两端电压。根据乙图可知，当浸入水中的深度增加时，压敏电阻Rp阻值变小。根据R总=R1+R2可知，电路总电阻变小。根据欧姆定律可知，总电流变大。根据U=IR可知，定值电阻R0两端的电压越大，因此报警器电压表示数会变大。
【分析】 （1）由乙图可知，Rp随着深度增加而减小，深度增加时，压敏电阻Rp阻值变小，电路总电阻变小，电流变大，R0两端的电压越大；
（2）由乙图可知，报警器未浸入水中时Rp的阻值和电流表示数，根据欧姆定律可得Rp两端电压；
（3）根据串联电路电压特点得出R0两端电压U0，根据公式P=UI计算出R0的功率。
（1）[1][2]据图可知，电路是Rp与R0串联，报警器电压表测R0两端电压，由乙图可知，Rp随着深度增加而减小，深度增加时，压敏电阻Rp阻值变小，电路总电阻变小，电流变大，R0两端的电压越大，因此报警器电压表示数会变大。
（2）由乙图可知，报警器未浸入水中时，压敏电阻的阻值Rp=40Ω，电路中的电流为I=0.15A，则Rp电压为
（3）报警器未浸入水中时，电源电压U=9V，则R0两端电压
R0的功率为
19．【答案】（1）不相同；相同
（2）>
（3）B
【解析】【解答】（1）①根据表格数据可知，两物质的初温都是20℃，甲的末温为41℃，乙的末温为59℃，则甲升高温度：41℃-20℃=21℃，乙升高温度：59℃-20℃=39℃，故升高的温度不同。
②根据题意可知，二者用相同规格的加热器加热，则加热的时间相同时，被加热物质吸收的热量相同。
（2）根据表格数据可知，质量相同的甲、乙两种液体，加热相同时间（5min），吸收相同的热量，且甲升高的温度小于乙升高的温度。根据公式可知，甲的比热容大，即甲的比热容大于乙的比热容。
（3）A．沿海地区昼夜温差较小，而内陆地区（尤其是沙漠）的昼夜温差较大，是因为沙子的比热容较小，白天温度升高的多，夜晚温度下降的多所致，故A不符合题意；
B．因为汗液蒸发吸热，所以夏天吹电风扇感到凉爽，与比热容大小无关，故B符合题意；
C． 晚上往秧苗地里放水，防止冻坏秧苗，是因为水的比热容大，降低相同的温度时水放出的热量多，故C不符合题意。
故选B。
【分析】 （1）根据表格数据分析；
（2）比较物质吸热能力的2种方法：①使相同质量的不同物质升高相同的温度，比较吸收的热量（即比较加热时间），吸收热量多的吸热能力强；②使相同质量的不同物质吸收相同的热量（即加热相同的时间），比较温度的变化，温度变化小的吸热能力强；
（3）水的比热容大，即相同质量的水和其它物质比较，吸收或放出相同的热量，水的温度升高或降低的少；升高或降低相同的温度，水吸收或放出的热量多，据此分析判断。
（1）[1]由表格数据可知，两物质的初温相同，但末温不同，故升高的温度不同。
[2]由表格数据可知，用相同规格的加热器加热的时间相同，加热器放出的热量相同，故被加热物质吸收的热量相同。
（2）根据表中的数据可知，质量相同的甲、乙两种液体，加热相同时间，吸收的热量相同，根据公式可知，甲升高的温度小，所以甲的比热容大，即甲的比热容大于乙的比热容。
（3）A．因为沙子的比热容较小、水的比热容较大。白天，吸收热量后，沙子的温度升高的多，气温较高；夜晚，放出热量后，沙子的温度下降的多，气温较低；所以沿海地区昼夜温差较小，而内陆地区（尤其是沙漠）的昼夜温差较大，故A不符合题意；
B．夏天吹电风扇，感到凉爽，是汗液蒸发吸热，与比热容大小无关，故B符合题意；
C．因为水的比热容大，相同质量的水和其它物质比较，降低相同的温度，水放出的热量多，所以晚上向秧苗田里放水，水可以放出更多的热量以防冻坏秧苗，故C不符合题意。
故选B。
20．【答案】（1）
（2）电压
（3）0.4；1
【解析】【解答】（1）根据甲图可知，除了电压表与灯泡并联外，其它的都是串联，则电路图如下图所示：
（2）为了测小灯泡的额定功率，则必须使灯泡的电压等于额定电压，那么闭合开关后，缓慢移动滑动变阻器的滑片，同时观察电压表示数。
（3）根据乙图可知，当灯泡两端电压为2.5V时，通过灯泡的额定电流为0.4A，则小灯泡额定功率为P=UI=2.5V×0.4A=1W。
【分析】 （1）根据实物图可知灯泡、滑动变阻器和电流表串联，电压表测在定值电阻两端的电压，据此画出电路图；
（2）当灯泡两端电压为额定电压时，灯泡正常发光；
（3）根据图乙确定灯泡额定电压对应的额定电流，利用P=UI求出小灯泡的额定功率。
（1）由实物图可知，将灯泡、滑动变阻器和电流表串联，电压表测并联在灯泡两端，如下图所示：
（2）当灯泡两端电压为额定电压时，灯泡正常发光，因此为了测小灯泡的额定功率，闭合开关后，缓慢移动滑动变阻器的滑片，同时观察电压表示数。
（3）[1][2]由图乙可知，当灯泡两端电压为2.5V时，通过灯泡的额定电流为0.4A，则小灯泡额定功率为P=UI=2.5V×0.4A=1W
21．【答案】（1）寻求普遍规律；R1：R2
（2）电源；R1；U﹣U1；
【解析】【解答】（1）①在“探究串联电路电压特点”的实验中，通过更换不同的定值电阻进行多次实验，其目的是为了避免偶然性，寻求普遍规律。
②根据实验数据可知，三组数据中，电压的比值都等于对应电阻的比值，即；
（2）①根据丙图可知，当开关S断开时，电压表串联在电路中测电源电压，即电源电压U。
②根据丙图可知，闭合开关S，此时R1与r串联，电压表测量R1的电压U1，则此时r的电压为 U﹣U1，串联电路电流相等得到：，
解得：。
【分析】 （1）本实验中通过更换不同的定值电阻进行多次实验，其目的是为了避免偶然性，寻求普遍规律；
实验数据，得到两个实验结论，一是串联电路的总电压等于各部分电路两端电压之和，一是串联电路中电压分配关系；
（2）①当开关S断开时电压表直接连接在电源两极上，示数是电源电压；
②闭合开关S，电压表并联在R1两端，测量R1的电压；
③根据内、外电阻串联电路，可得r的电压；
④因为串联电路电流相等，由欧姆定律可得内阻的表达式。
（1）[1]本实验中通过更换不同的定值电阻进行多次实验，其目的是为了避免偶然性，寻求普遍规律。
[2]根据实验数据，可以得到
（2）[1][2][3][4]当开关S断开时，电压表串联在电路中测电源电压，此时的示数为电源的电压U。闭合开关S，此时R1与r串联，电压表并联在R1两端，测量R1的电压U1，因为串联电路的总电压等于各部分电路两端电压之和，则r的电压为 U﹣U1，因为串联电路电流相等，由欧姆定律可得，解得。消防应急照明灯型号：JF﹣ST﹣01
额定电压：AC220V/50Hz
每个灯泡规格：6V、3W
充电时间：20小时
应急时间：不少于1.5小时
序号
液体
液体质量m/g
初温t0/℃
末温t/℃
加热时间t/min
1
甲
100
20
41
5
2
乙
100
20
59
5
序号
R1/Ω
U1/V
R2/Ω
U2/V
Uab/V
1
5
1.1
5
1.1
2.2
2
5
0.8
10
1.6
2.4
3
4
0.5
16
2.0
2.5
