甘肃省兰州市2026年九年级上学期期末物理试题附答案

这是一份甘肃省兰州市2026年九年级上学期期末物理试题附答案，共20页。试卷主要包含了选择题，填空题，识图，作图题，实验题，计算题等内容，欢迎下载使用。

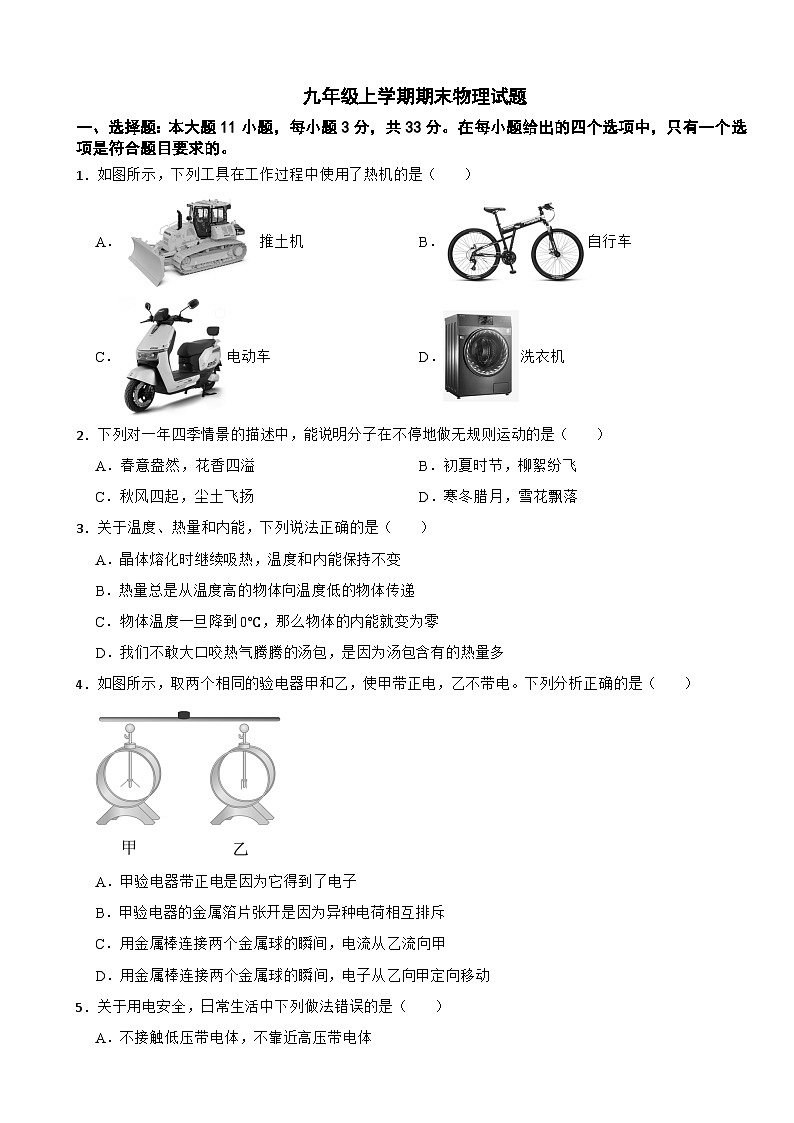

1．如图所示，下列工具在工作过程中使用了热机的是（ ）
A．推土机B．自行车
C．电动车D．洗衣机
2．下列对一年四季情景的描述中，能说明分子在不停地做无规则运动的是（ ）
A．春意盎然，花香四溢B．初夏时节，柳絮纷飞
C．秋风四起，尘土飞扬D．寒冬腊月，雪花飘落
3．关于温度、热量和内能，下列说法正确的是（ ）
A．晶体熔化时继续吸热，温度和内能保持不变
B．热量总是从温度高的物体向温度低的物体传递
C．物体温度一旦降到0℃，那么物体的内能就变为零
D．我们不敢大口咬热气腾腾的汤包，是因为汤包含有的热量多
4．如图所示，取两个相同的验电器甲和乙，使甲带正电，乙不带电。下列分析正确的是（ ）
A．甲验电器带正电是因为它得到了电子
B．甲验电器的金属箔片张开是因为异种电荷相互排斥
C．用金属棒连接两个金属球的瞬间，电流从乙流向甲
D．用金属棒连接两个金属球的瞬间，电子从乙向甲定向移动

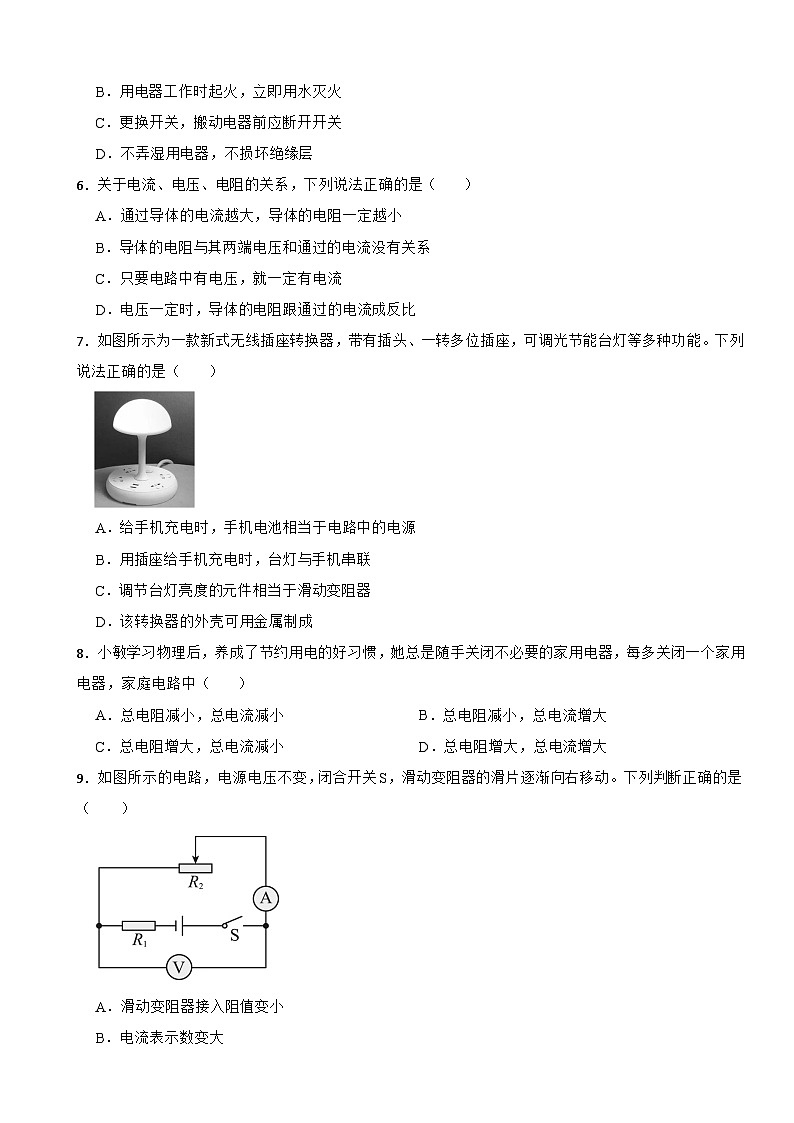

5．关于用电安全，日常生活中下列做法错误的是（ ）
A．不接触低压带电体，不靠近高压带电体
B．用电器工作时起火，立即用水灭火
C．更换开关，搬动电器前应断开开关
D．不弄湿用电器，不损坏绝缘层
6．关于电流、电压、电阻的关系，下列说法正确的是（ ）
A．通过导体的电流越大，导体的电阻一定越小
B．导体的电阻与其两端电压和通过的电流没有关系
C．只要电路中有电压，就一定有电流
D．电压一定时，导体的电阻跟通过的电流成反比
7．如图所示为一款新式无线插座转换器，带有插头、一转多位插座，可调光节能台灯等多种功能。下列说法正确的是（ ）
A．给手机充电时，手机电池相当于电路中的电源
B．用插座给手机充电时，台灯与手机串联
C．调节台灯亮度的元件相当于滑动变阻器
D．该转换器的外壳可用金属制成
8．小敏学习物理后，养成了节约用电的好习惯，她总是随手关闭不必要的家用电器，每多关闭一个家用电器，家庭电路中（ ）
A．总电阻减小，总电流减小B．总电阻减小，总电流增大
C．总电阻增大，总电流减小D．总电阻增大，总电流增大
9．如图所示的电路，电源电压不变，闭合开关S，滑动变阻器的滑片逐渐向右移动。下列判断正确的是（ ）
A．滑动变阻器接入阻值变小
B．电流表示数变大
C．电压表示数变小
D．电压表示数与电流表示数之比变大
10．如图所示，暗盒中的两个灯泡L1和L2连接在同一电路中，闭合开关两灯均发光，下列现象可以判断两灯一定串联的是（ ）
A．L1和L2两端的电压不相同B．流过L1和L2的电流相同
C．L1和L2发光的亮度相同D．断开开关，L1、L2都不发光
11．灯L1“6V 6W”，灯L2“6V 3W”，如图，将它们串联后接在电源上，闭合开关，其中一个灯泡能正常发光（设灯泡的电阻不变）。则下列说法正确的是（ ）
A．正常发光的灯泡是B．另一盏灯的实际功率是3W
C．电源电压为12VD．电路的总功率为
二、填空题：本大题5小题，每空1分，共11分。
12．就导电性能来说，有些物质如硅、锗等，其导电性能介于导体和绝缘体之间，称作 ．某些物质在温度极低时，电阻会变成零，这就是 现象．
13．如图所示是小明同学在家中拍到的一张电能表照片，电能表是测量 （选填“电功”或“电功率”）的仪表。仔细观察照片，此电能表从开始使用到现在，小明家一共耗电 。
14．小朋友在玩电动玩具车时，如果用手将其按住，不让车轮转动，很容易烧坏电动机，这是因为电动机线圈的电阻很小，此时通过电动机线圈的电流会 （ 选填“很大”或“很小”），根据 （填公式）可知，短时间内会在线圈中产生大量的热，从而将线圈烧坏。
15．、两导体的关系图像如图所示，则 ，将与并联后接在电源上，则、中的电流之比 。
16．阅读短文，回答问题。
海水的利用
地球表面的70%以上是海洋，开发利用海洋有广阔的前景。
潮汐是一种海平面周期性变化现象，海平面每昼夜有两次涨落。人们在靠近海的河口或海湾深处建大坝，在大坝中间装上水轮发电机组。涨潮时，海水通过大坝流进河流，带动水轮发电机发电；退潮时，海水又流回海洋，从相反方向带动水轮发电机发电。法国的郎斯潮汐电站年发电量达。
海水淡化和海水直接用于工业冷却用水的相关设备，管道防腐等技术已比较成熟。部分沿海国家许多工业冷却水来自海水。
（1）潮汐发电是将 能转化为电能；
（2）1吨煤燃烧后可发电，郎斯潮汐电站每年的发电量可节约 吨煤；
（3）海水用作工业冷却用水主要是利用了水的 大的特性。
三、识图，作图题：本大题3小题，每小题2分，共6分。
17．某单缸四冲程内燃机剖面图如图所示。由图可知，该内燃机是 （填“汽油机”或“柴油机”），这个冲程为内燃机的 冲程。
18．请根据如图所示的实物图，在虚线框内画出相应的电路图。
19．请按照安全用电原则将图中三孔插座、灯泡、拉线开关正确接人家庭电路中。（要求：拉线开关控制灯泡，三孔插座单独接入电路）
四、实验题：本大题4小题，每空1分，共24分。
20．九年级兴趣小组的同学认为车祸的危害程度与汽车的动能大小有关，他们结合生活实际提出了以下猜想：
猜想依据：“十次车祸九次快”，猜想一：物体的动能可能跟速度有关。
猜想依据：“安全驾驶莫超载”，猜想二：物体的动能可能跟质量有关。
为验证上述猜想，他们用钢球模拟汽车，让钢球从斜槽的某一高度由静止开始滚下，做了如图所示的实验：
（1）该实验物体的速度是指钢球从斜面上由静止滚下与木块即将碰撞时的速度，它是通过改变 （选填“高度”或“质量”）来实现的；
（2）将钢球放在同一斜面上不同高度处由静止释放。通过观察 ，从而判断动能的大小；
（3）为探究动能大小与质量的关系，应比较 两图，初步得出的结论是：速度相同的物体，质量越大，动能越大。由此联想到高速公路限速牌上标明“120”和“100”字样， （选填“大客车”或“小轿车”）的限速应该是100km/h；
（4）比较甲、丙两图，可以探究动能大小与 的关系，此结论可用于解释汽车 （选填“超速”或“超载”）带来的危害。
21．小吴用如图甲所示电路图探究“并联电路的电流规律”。
（1）电流表在使用时，必须 （选填“串联”或“并联”）在所测电路中。
（2）若在连接实物电路时，刚接好最后一根导线，电流表的指针就发生了如图乙所示的偏转。则小吴在连接电路时存在的错误有：① ；② 。
（3）排除错误后，继续进行实验。在实验中，小吴同学采用换用不同规格的小灯泡的方法来改变A，B，C三处电流的大小，从而进行多次实验，多次测量的目的是 。
（4）第三次测得A处的电流如图丙所示，则电流表的示数为 A。
（5）三次实验数据如下表所示，比较表中数据，可以初步得出结论： （用含、、的表达式表示）。
22．某实验小组为测量额定电压为2.5V小灯泡的额定功率，连接了如图所示的电路。请按要求完成下列问题：
（1）连接电路时，开关S应处于 状态；连接好电路，闭合开关S前，滑动变阻器的滑片P应置于 （选填“A”或“B”）端。
（2）闭合开关S后发现小灯泡不发光，电流表无示数，电压表有示数，则故障可能是________。
A．滑动变阻器发生断路B．小灯泡发生断路
C．小灯泡发生短路D．滑动变阻器发生短路
（3）实验过程中，调节滑动变阻器使小灯泡正常发光，此时电流表示数为0.3A，则小灯泡的额定功率P= W；此时小灯泡的电阻R= （保留一位小数）Ω。
（4）小张记录了不同电压下通过小灯泡的电流，并根据记录的数据描绘了通过小灯泡的电流I随其两端电压U变化的图像，则下列图像中能正确反映上述关系的是________。
A．B．
C．D．
23．在进行“探究电流与电阻的关系”实验时，实验器材有3节新的干电池、电流表、电压表、滑动变阻器（标有“ 2A”字样），定值电阻4个（、、、）、开关、导线若干。小明设计并连接了如图甲所示的电路。
（1）请用笔画线代替导线将如图甲所示的电路连接完整。（要求：闭合开关S，滑动变阻器的滑片P向右移动时，电流表示数变小）
（2）正确连接电路，当滑片P位于滑动变阻器阻值最大处时，闭合开关S，电流表有示数，电压表无示数，则电路故障的原因是电阻R （选填“短路”或“断路”）。
（3）排除故障后进行实验，使电压表示数为，读出相应电流值。断开开关S，保持滑动变阻器的滑片P位置不动，将定值电阻由更换为，闭合开关S，应向 （选填“左”或“右”）适当调节滑动变阻器的滑片P，使电压表示数保持不变，为。
（4）如图乙所示是根据实验数据画出的定值电阻的图像，由此图像可得出的结论是： 。
（5）小明用电压表和一个最大阻值为的滑动变阻器，测量未知电阻的阻值。他设计了如图丙所示的电路图，并进行了如下实验操作：
①闭合开关S，将滑动变阻器的滑片P移到最左端，此时电压表的示数为；
②将滑动变阻器的滑片P移到 ，此时电压表的示数为；
③则未知电阻阻值的表达式： （用含、、的式子表示）。
五、计算题：本大题2小题，共16分。解答应写出必要的文字说明，公式和步骤，只写最后结果的不给分。
24．李华家新装的天然气热水器如图所示，名牌标注能效等级为2级；国家规定能效等级为2级的热水器，其热效率值不低于88%；李华想通过洗澡来估测一下这款燃气热水器的能效等级是否达标，于是他将燃气热水器的温度设定在40℃（即水从热水器流出的温度），某次洗澡用水90kg，洗澡一次使用燃气0.2m3；已知进入热水器的冷水温度为5℃[水的比热容c＝4.2×103J/（kg•℃），天然气的热值q＝7.0×107J/m3]，求：
（1）求消耗的天然气完全燃烧放出的热量；
（2）求水吸收的热量；
（3）通过计算判定该款热水器能效等级是否达标。
25．如图所示的电路中，电源电压保持不变，定值电阻R1=10Ω，R2=50Ω。当只闭合S1时，电流表示数是0.5A。求：
（1）电源电压；
（2）当S1、S2都闭合时，电流表示数；
（3）当S1、S2都闭合时，通电1分钟，定值电阻R1消耗的电能。
答案
1．【答案】A
【解析】【解答】A．内燃机是热机，推土机的动力由柴油机提供，工作中使用了热机，故A符合题意；
B．自行车依靠人力踩踏脚踏板驱动车轮转动，没有使用热机作为动力源，故B不符合题意；
C．电动车使用电池为电动机提供电能，将电能转化为机械能来驱动车轮转动，没有使用热机，故C不符合题意；
D．洗衣机利用的是电动机，将电能转化为机械能，工作过程中没有使用热机，故D不符合题意。
故选A。
【分析】通过燃烧燃料提供能源，并获得机械能，是热机的特点。
2．【答案】A
【解析】【解答】A．花香四溢，属于扩散现象，说明分子在不停地做无规则运动，故A符合题意；
BCD．柳絮纷飞、尘土飞扬、雪花飘落，柳絮、尘土、雪花都是在做机械运动，不是分子的热运动，故BCD不符合题意。
故选A。
【分析】扩散现象表明，一切物质的分子都在不停的做无规则运动。
3．【答案】B
【解析】【解答】A．晶体熔化时，需要吸收热量，内能不断增大，但温度不变，故A错误；
B．热传递有方向性，传递的能量是热量，热量从温度高的物体传向温度低的物体，故B正确；
C．内能是储存在物体内部的能量，一切物体都有内能，故C错误；
D．热传递时，改变的能量是热量，是过程量，不能说含有热量的多少，故D错误。
故选B。
【分析】内能是储存在物体内部的能量，晶体熔化时，吸收热量，内能增大；物体间温度不同，可以发生热传递。
4．【答案】D
【解析】【解答】A．摩擦起电的实质是电子的转移，甲验电器失去了电子，带正电，故A错误；
B．甲验电器的金属箔片张开，是同种电荷相互排斥，故B错误；
CD．用金属棒连接两金属球，自由电子从乙向甲定向移动，自由电子的定向移动方向与电流方向相反，则电流方向是从甲流向乙，故C错误，D正确。
故选D。
【分析】摩擦起电时，失去电子带正电，得到电子带负电；验电器根据同种电荷相互排斥工作；电流方向和负电荷定向移动方向相反。
5．【答案】B
【解析】【解答】A．安全用电的基本原则是：不接触低压带电体，不靠近高压带电体，故A正确，不符合题意；
B．生活用水容易导电，用电器起火时，不能立即用水灭火，应先切断电源，故B错误，符合题意；
C．更换灯泡、搬动电器前应断开电源开关，避免触电，故C正确，不符合题意；
D．不弄湿用电器，不损坏绝缘层，避免发生触电事故，故D正确，不符合题意。
故选B。
【分析】维修、更换用电器，先断开开关；发生用电器火灾时，先断电源，再救援；不接触低压带电体，不靠近高压带电体。
6．【答案】B
【解析】【解答】AB．电阻是导体本身的性质，与电流、电压大小无关，只与材料、长度、横截面积、温度有关，故A错误，B正确；
C．电路中产生持续电流的条件：有电压，电路连通，电路中有电压，不一定有电流，故C错误；
D．电压一定时，通过导体的电流跟电阻成反比，不是电阻与电流成反比，故D错误。
故选B。
【分析】电阻是导体本身的性质，与其两端电压和通过的电流无关；形成持续电流的条件是：有电压，电路闭合。
7．【答案】C
【解析】【解答】A．给手机充电时，电池消耗电能，相当于电路中的用电器，故A错误；
B．台灯与手机互不影响，是并联的，故B错误；
C．能调节台灯亮度，相当于滑动变阻器，通过改变变阻器接入的电阻，改变电路中的电流，改变台灯亮度，故C正确；
D．金属容易导电，是导体，外壳不可用金属制成，会导致触电，故D错误。
故选C。
【分析】电路中，消耗电能的是用电器；各用电器互不影响，是并联电路；滑动变阻器提供改变电阻，改变电路中的电流；金属容易导电。
8．【答案】C
【解析】【解答】家用电器互不影响，是并联的；电路总功率等于各用电器功率之和，多关闭一个家用电器，总功率变小。根据，电源电压不变，总功率变小，则总电阻变大。根据，电源电压不变，总功率减小，总电流一定减小。故C符合题意，ABD不符合题意。
故选C。
【分析】并联电路中，减少支路，总电流减小，总电阻变大。
9．【答案】D
【解析】【解答】图中，两电阻串联，电压表测量滑动变阻器分压，滑片向右移动，接入阻值变大，电路的总电阻变大，电流减小，根据U=IR，定值电阻R1分压减小，滑动变阻器分压变大，电压表示数变大，根据，电压表和电流表的比值变大，故ABC错误，D符合题意。
故选D。
【分析】在串联电路中，电阻变大，电流减小，定值电阻分压减小，变大的电阻分压变大。
10．【答案】A
【解析】【解答】A．并联电路中各支路电压相等，若L1和L2两端的电压不相同，则两灯是串联的，故A正确；
B．通过L1和L2的电流相同，串联电路的电流处处相等，灯泡可能串联；若两灯并联且规格相同时，两灯的电流也相等，故B错误；
C．L1和L2发光的亮度相同，两个灯泡规格相同，并联在电路中，两个灯泡两端的电压相等，两个灯泡亮度相同，故C错误；
D．若两灯并联，开关在干路上，断开开关，L1、L2都不发光，若两灯串联，断开开关，L1、L2都不发光，断开开关，L1、L2都不发光，两灯可能串联也可能并联，故D错误。
故选A。
【分析】在串联电路中，电流处处相等，各用电器分压可能相同，可能不同；并联电路中，各支路电压相等，支路电流可能相同，可能不同；串联电路中，开关控制所有用电器，并联电路中，干路开关控制所有用电器。
11．【答案】D
【解析】【解答】A．根据两灯规格，计算额定电流分别为：，
灯L2的额定电流小于灯L1的额定电流，串联电路电流处处相等，可正常发光，电流，故A错误；
BC．根据灯泡规格，计算两灯的电阻：，，灯L2正常发光，则灯L1两端的电压：，电源电压：，灯L1的实际功率是：，故BC错误；
D．电路的总功率：，故D正确。
故选D。
【分析】根据、，计算灯泡的电流和电阻，利用U=IR，计算分压，结合串联电路电压规律，计算总电压， 根据P=UI，计算电功率。
12．【答案】半导体；超导
【解析】【解答】介于金属和非金属之间的硅和锗是半导体材料；当物质的电阻变为零时，导电性能极强，属于超导现象．
故答案为：半导体；超导．
【分析】（1）根据导电性的不同，材料可分为导体，半导体，绝缘体三大类，容易导电的物体叫导体，如：人体、大地、各种金属、石墨、酸碱盐的溶液等；不容易导电的物体叫绝缘体，如：玻璃、陶瓷、橡胶、塑料等；导电性能介于导体与绝缘体之间的叫半导体，如：硅、锗等；
（2）当物质电阻为零时，会出现超导现象．
13．【答案】电功；3274.8kW·h
【解析】【解答】电能表可测量电功，电能表盘上最后一位数字是小数位，根据示数，则电能表从开始使用到现在，共耗电3274.8kW·h。故第1空填：电功；第2空填：3274.8kW·h。
【分析】电能表可以测量电功，根据示数判断消耗的电能。
14．【答案】很大；
【解析】【解答】在玩电动玩具车时，按住车轮不让其转动，电动机相当于定值电阻，由于线圈的电阻很小，根据，通过线圈的电流很大。
根据，短时间内，会在线圈中产生大量的热，将线圈烧坏。故第1空填：很大；第2空填：。
【分析】当电动机不转动时，由于电阻较小，电流很大，根据，产生热量很多。
15．【答案】3∶1；1∶3
【解析】【解答】（1）根据图象可知，当电压为1V时，通过R1的电流为1A，
则的电阻为；
通过R2的电流为3A，则的电阻为‘’
则二者的阻值之比为：。
（2）将与并联后接在电源上时，电流与电阻成反比，
即、中的电流之比为。
【分析】（1）根据图像确定电压和电流，根据计算二者的电阻，然后计算比值即可；
（2）根据并联电路中电流与电阻成反比计算即可。
16．【答案】（1）机械
（2）2×105
（3）比热容
【解析】【解答】（1）潮汐是潮水周期性涨落现象，蕴含巨大的机械能，发电时，将机械能转化成了电能。
（2）根据潮汐电站年发电量，计算可节约煤的质量为：；
（3）水的比热容大，一定质量的水在升高一定的温度时，吸收的热量较多，比其他液体冷却效果好，用水进行冷却。
【分析】（1）潮汐能属于机械能，发电时，机械能转化为电能；
（2）根据潮汐发电和火力发电的关系，计算节约的煤炭；
（3）水的比热容较大，吸收热量后，温度变化小。
（1）潮汐是在天体引潮力作用下产生的海面周期性涨落现象，水的涨落蕴含巨大的机械能，用它来发电是将机械能转化成了电能。
（2）法国的郎斯潮汐电站年发电量达，每年的发电量可节约煤的质量为
（3）海水用作工业冷却用水主要是利用了水的比热容大，一定质量的水在升高一定的温度时，吸收的热量较多，所以比其他液体作冷却效果好。
17．【答案】汽油机；压缩
【解析】【解答】图中，内燃机的顶端有火花塞，是汽油机。
两气门都关闭，活塞向上运动，是压缩冲程。故第1空填：汽油机；第2空填：压缩。
【分析】汽油机顶部有火花塞，柴油机顶部是喷油嘴；气门关闭，活塞向上，是压缩冲程。
18．【答案】
【解析】【解答】实物图中，两灯并联，电流表测L1支路的电流，开关在干路上，电路图如图所示：
【分析】根据实物图，灯泡并联，结合电流表位置，画出电路图。
19．【答案】
【解析】【解答】家庭电路中，连接灯泡时，火线进入开关，再连接灯泡顶端的金属点，零线接入灯泡的螺旋套，三孔插座连接时，上孔接地线；左孔接零线；右孔接火线。如图所示：
【分析】灯泡的开关连接在火线一侧，灯泡侧壁连接零线；三孔插座要左零右火上接地。
20．【答案】高度；木块移动的距离；甲、乙；大客车；速度；超速
【解析】【解答】探究动能大小的影响因素时，（1）钢球下滑到水平面时，速度与下滑时的高度有关，通过改变高度来改变速度。
（2）实验时，钢球动能越大，木块被推出越远，通过木块被钢球撞出的距离，比较钢球动能的大小。
（3）探究动能的大小与质量的关系，要控制速度相同，钢球质量不同，钢球从斜面的相同高度由静止滚下，选择甲、乙两图。
大客车的质量大于小轿车，当速度相同时，质量越大，动能越大，大客车的限速应该是100km/h。
（4）根据甲、丙两图，质量相同的钢球，从不同的高度下落，达到水平面时，钢球的速度不同，甲图木块撞击的距离较远，得到的结论是，质量相同时，速度越大，动能越大，可探究动能大小与速度的关系，解释汽车超速带来的危害。
【分析】（1）探究动能的影响因素时，物体下落的高度不同，到达水平面的速度不同；
（2）实验时，通过木块被推出距离大小，判断动能的大小；
（3）探究动能和质量的关系，需要保持速度相同，当速度相同时，动能和质量有关；
（4）探究动能和速度的关系，物体下落的高度不同，则速度越大，动能越大。
21．【答案】（1）串联
（2）连接实物电路时开关没有断开；电流表的正负接线柱接反了
（3）避免偶然性，使实验结论具有普遍性
（4）0.24
（5）
【解析】【解答】探究并联电路的电流规律时，
（1）实验时，使用电流表时，电流表应被测位置串联。
（2）连接电路时，开关未断开，刚接好最后一根导线，电流表的指针发生偏转；图乙中，电流表指针反偏，电流表的正负接线柱接反了。
（3）探究并联电路电流规律时，为寻找普遍规律，避免偶然性，应换用不同规格的小灯泡多次测量。
（4）电流表如图丙，选用小量程，分度值为0.02A，电流表的示数为0.24A。
（5）根据表格数据，则0.10A+0.12A=0.22A，0.22A+0.24A=0.46A，0.24A+0.30A=0.54A
可得出结论：并联电路中，干路的电流等于各支路电流之和，即IC=IA+IB。
【分析】（1）连接电流表时，电流表需和用电器串联；
（2），连接电路时，开关要断开；电流表要正入负出；
（3）探究并联电路电流规律，应利用不同规格的灯泡，多次实验，探究普遍性；
（4）根据电流表量程和指针位置，测量电流；
（5）并联电路中，干路电流等于各支路电流之和。
（1）使用电流表测量电流时，电流表应与待测对象串联，若电流表与待测对象并联，会因为电流表阻值过小而导致待测对象短路。
（2）[1][2]在连接实物电路时，因为连接电路时开关未断开，所以刚接好最后一根导线，电流表的指针就发生了偏转；图乙中电流表指针反偏，说明电流表的正负接线柱接反了，则小吴在连接电路时存在的错误有：①连接电路时，开关是闭合的；②电流表正负接线柱接反了。
（3）探究并联电路电流规律的实验中，为寻找普遍规律，避免偶然性，应采用换用不同规格的小灯泡多次测量。
（4）第三次测得A处的电流如图丙所示，电流表选用小量程，分度值为0.02A，则电流表的示数为0.24A。
（5）由表格数据可知0.10A+0.12A=0.22A，0.22A+0.24A=0.46A，0.24A+0.30A=0.54A
由此可以初步得出结论：并联电路中干路的电流等于各支路电流之和，即IC=IA+IB。
22．【答案】（1）断开；A
（2）B
（3）0.75；8.3
（4）C
【解析】【解答】测量灯泡的额定功率时，
（1）连接电路时，开关应断开，闭合开关前，变阻器的滑片应置于电阻最大处，滑片P应置于A端。
（2）闭合开关S后，小灯泡不发光，电流表无示数，电路可能断路；电压表有示数，电压表串联在电路中，则电压表并联处断路，即小灯泡发生断路，故选B。
（3）当电压表示数为2.5V时，灯泡正常发光，电流为0.3A，则灯泡的额定功率为P=UI=2.5V×0.3A=0.75W；灯泡的电阻为：；
（4）灯的电阻随温度的变化而变化，不是定值，通过灯的电流随电压的变化是曲线，故ABD错误， C正确。
故选C。
【分析】（1）连接电路时，开关要断开；滑片在电阻最大处；
（2）在串联电路中，电流表无示数，电压表接近电源电压，电压表并联的位置断路；
（3）根据P=UI，计算电功率；根据，计算灯泡电阻；
（4）灯丝电阻随温度升高而变大，灯泡的U-I图像是曲线。
（1）[1][2]为了保护电路，连接电路时，开关应断开，且闭合开关前，变阻器的滑片应置于最大值处，应远离下面的接线柱，故滑片P应置于A端。
（2）闭合开关S后发现小灯泡不发光，电流表无示数，说明电路可能断路；电压表有示数，说明电压表与电源连通，电压表被串联在电路中，则与电压表并联的电路以外的电路是完好的，则与电压表并联的电路断路了，即故障可能是小灯泡发生断路，故选B。
（3）当电压表示数为2.5V时，灯泡正常发光，此时的电流为0.3A，所以灯泡的额定功率为P＝UI＝2.5V×0.3A＝0.75W
此时灯泡的电阻为
（4）灯的电阻随温度的变化而变化，不是一个定值，因此通过灯的电流随电压的变化图像为一曲线，故ABD错误， C正确。
故选C。
23．【答案】（1）
（2）短路
（3）右
（4）在导体两端的电压一定时，通过导体的电流与导体的电阻成反比
（5）最右端；
【解析】【解答】探究电流与电阻的关系时，
（1）根据要求，滑动变阻器应一上一下连接，滑片P向右移动，电流表示数变小，即电阻变大，连接定值电阻和滑动变阻器左下接线柱 ，如图所示：
（2）在串联电路中，电流表有示数，电压表无示数，与电压表并联的部分短路，即定值电阻R短路。
（3）实验时，控制定值电阻两端电压不变，将5Ω更换为10Ω时，定值电阻增大，应将滑动变阻器阻值调大，即向右调节滑片，使电压表的示数不变。
（4）图乙中，；即电流I与电阻R的乘积是定值，得出结论：当电压一定时，通过导体的电流跟导体的电阻成反比。
（5）将滑动变阻器的滑片P移到最右端时，滑动变阻器两端的电压为
通过滑动变阻器的电流为，未知电阻的阻值为。
【分析】（1）连接电路时，滑动变阻器一上一下，滑片靠近下面的接线柱，电阻减小；
（2）在串联电路中，电流表有示数，电压表无示数，电压表并联处短路；
（3）电压表处的电阻变大，滑动变阻器的取值要变大，使电压表示数一定；
（4）根据U=IR，计算电压表示数，电压一定时，通过导体的电流和导体的电阻成反比；
（5）根据串联电路分压规律，结合滑动变阻器的分压和电流，利用，计算电阻。
（1）滑动变阻器应“一上一下”连接，要使滑片 P 向右移动时电流表示数变小，即电阻变大，所以应将滑动变阻器左下接线柱与定值电阻右接线柱相连 ，如图所示：
（2）电流表有示数，说明电路是通路，电压表无示数说明与电压表并联的部分短路，即电路故障的原因是定值电阻R短路。
（3）本实验要控制定值电阻两端电压不变，将定值电阻由5Ω更换为10Ω时，定值电阻增大，根据串联分压原理，应将滑动变阻器阻值调大，即向右调节滑片，使电压表的示数不变。
（4）由图乙知
即电流I与电阻R的乘积是一个定值，故得出结论：当电压一定时，通过导体的电流跟导体的电阻成反比。
（5）[1]将滑动变阻器的滑片P移到最右端时，滑动变阻器两端的电压为
[2]通过滑动变阻器的电流为
未知电阻的阻值为
24．【答案】解：（1）这些天然气完全燃烧放出的热量
Q放＝qV＝7.0×107J/m3×0.2m3＝1.4×107J
（2）水吸收的热量
Q吸＝cm水Δt＝4.2×103J/（kg•℃）×90kg×（40℃-5℃）=1.323×107J
（3）热水器的热效率
因此该款热水器能效等级达标。
答：（1）消耗的天然气完全燃烧放出的热量为1.4×107J；
（2）水吸收的热量为1.323×107J；
（3）该款热水器能效等级达标。
【解析】【分析】（1）根据Q=Vq，计算燃料燃烧放出的热量；
（2）根据Q=cm∆t，计算水吸收的热量；
（3）根据，计算热效率大小。
25．【答案】解：（1）当只闭合开关S1时，电路为R1的简单电路，电流表测电路中的电流，电源的电压
U=I1R1=0.5A×10Ω=5V
（2）当开关S1、S2均闭合时，两电阻并联，电流表测干路电流，通过电阻R2的电流
因并联电路中，干路电流等于各支路电流之和，所以电流表的示数
I=I1+I2=0.5A+0.1A=0.6A
（3）当S1、S2都闭合时，通电1分钟，定值电阻R1消耗的电能
W1=UI1t=5V×0.5A×60s=150J
答：（1）电源电压是5V；
（2）当S1、S2都闭合时，电流表示数是0.6A；
（3）当S1、S2都闭合时，通电1分钟，定值电阻R1消耗的电能是150J。
【解析】【分析】（1）根据U=IR，计算电源电压；
（2）利用，计算电路中电流的大小，结合并联电路电流规律，计算总电流；
（3）根据W=UIt，计算用电器消耗电能的多少。实验次数
A处电流
B处电流
C处电流
1
0.10
0.12
0.22
2
0.22
0.24
0.46
3
0.30
0.54
