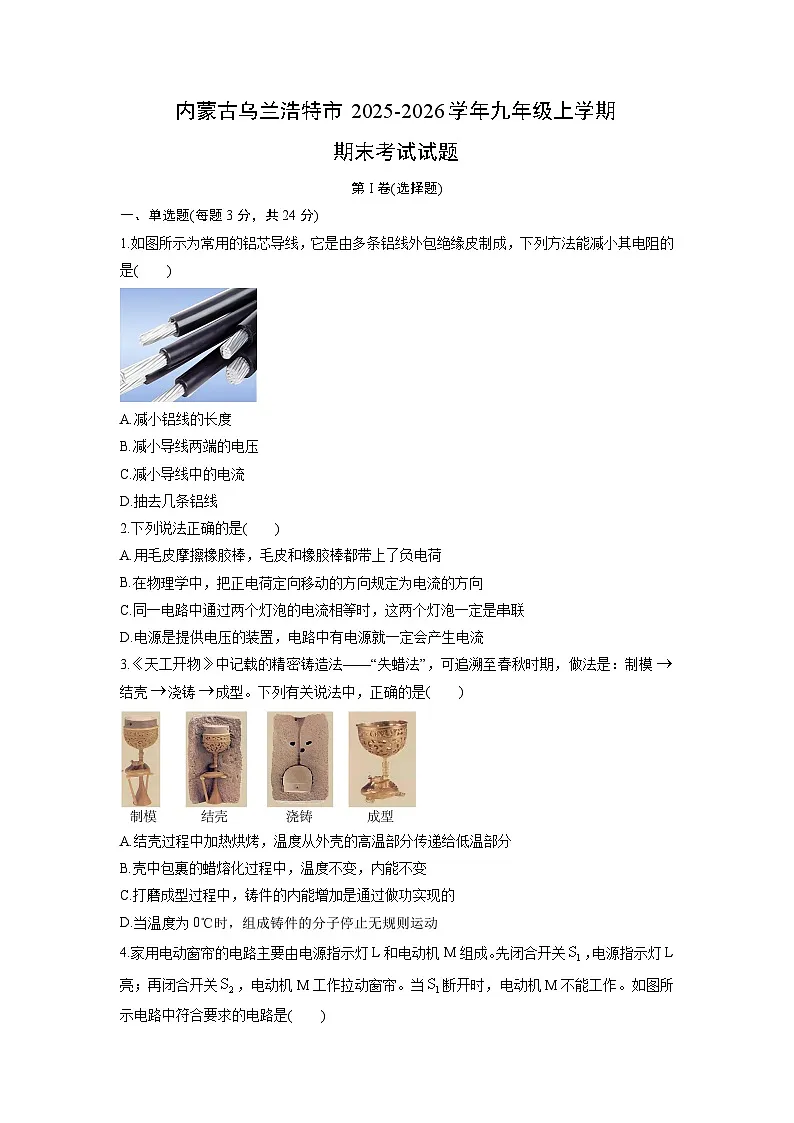

2025-2026学年内蒙古乌兰浩特市九年级上学期期末考试物理试卷（学生版）

这是一份2025-2026学年内蒙古乌兰浩特市九年级上学期期末考试物理试卷（学生版），共6页。试卷主要包含了单选题，填空题，实验题，简答题，计算题等内容，欢迎下载使用。
第I卷(选择题)
一、单选题(每题3分，共24分)
1.如图所示为常用的铝芯导线，它是由多条铝线外包绝缘皮制成，下列方法能减小其电阻的是( )
A.减小铝线的长度
B.减小导线两端的电压
C.减小导线中的电流
D.抽去几条铝线
2.下列说法正确的是( )
A.用毛皮摩擦橡胶棒，毛皮和橡胶棒都带上了负电荷
B.在物理学中，把正电荷定向移动的方向规定为电流的方向
C.同一电路中通过两个灯泡的电流相等时，这两个灯泡一定是串联
D.电源是提供电压的装置，电路中有电源就一定会产生电流
3.《天工开物》中记载的精密铸造法——“失蜡法”，可追溯至春秋时期，做法是：制模结壳浇铸成型。下列有关说法中，正确的是( )
A.结壳过程中加热烘烤，温度从外壳的高温部分传递给低温部分
B.壳中包裹的蜡熔化过程中，温度不变，内能不变
C.打磨成型过程中，铸件的内能增加是通过做功实现的
D.当温度为0℃时，组成铸件的分子停止无规则运动

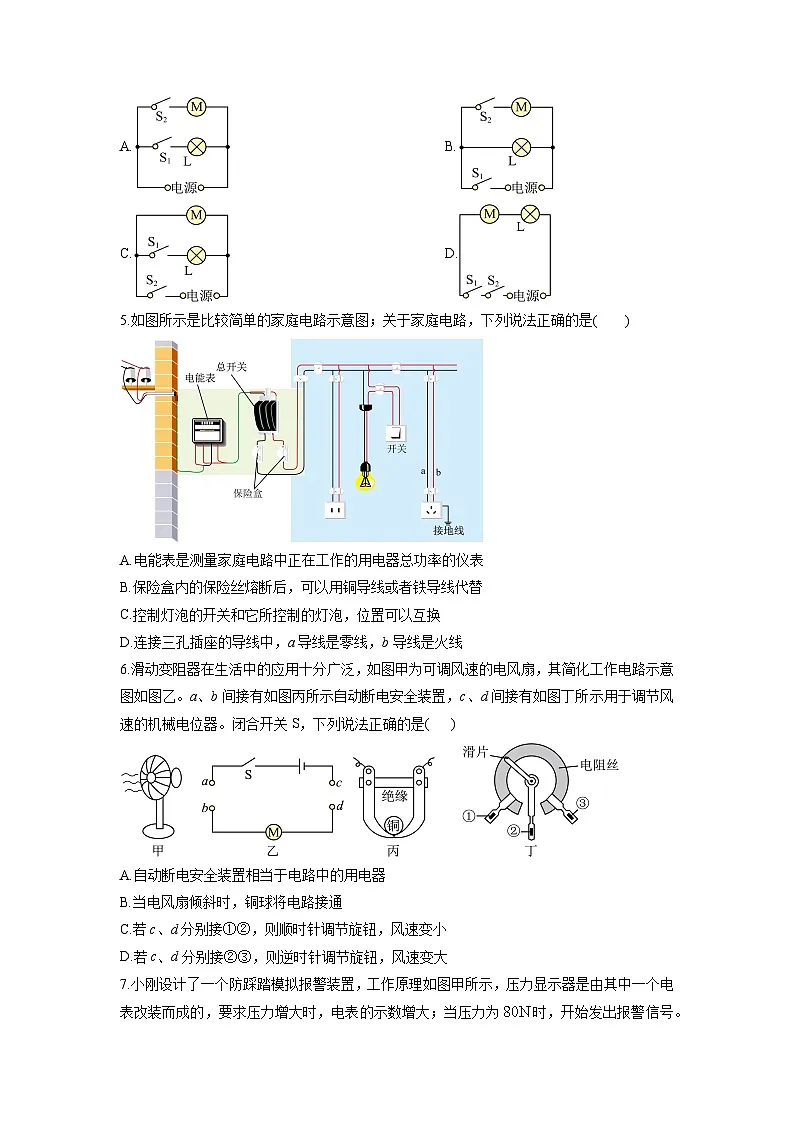

4.家用电动窗帘的电路主要由电源指示灯L和电动机M组成。先闭合开关，电源指示灯L亮；再闭合开关，电动机M工作拉动窗帘。当断开时，电动机M不能工作。如图所示电路中符合要求的电路是( )
A.B.
C.D.
5.如图所示是比较简单的家庭电路示意图；关于家庭电路，下列说法正确的是( )
A.电能表是测量家庭电路中正在工作的用电器总功率的仪表
B.保险盒内的保险丝熔断后，可以用铜导线或者铁导线代替
C.控制灯泡的开关和它所控制的灯泡，位置可以互换
D.连接三孔插座的导线中，a导线是零线，b导线是火线
6.滑动变阻器在生活中的应用十分广泛，如图甲为可调风速的电风扇，其简化工作电路示意图如图乙。a、b间接有如图丙所示自动断电安全装置，c、d间接有如图丁所示用于调节风速的机械电位器。闭合开关S，下列说法正确的是( )
A.自动断电安全装置相当于电路中的用电器
B.当电风扇倾斜时，铜球将电路接通
C.若c、d分别接①②，则顺时针调节旋钮，风速变小
D.若c、d分别接②③，则逆时针调节旋钮，风速变大

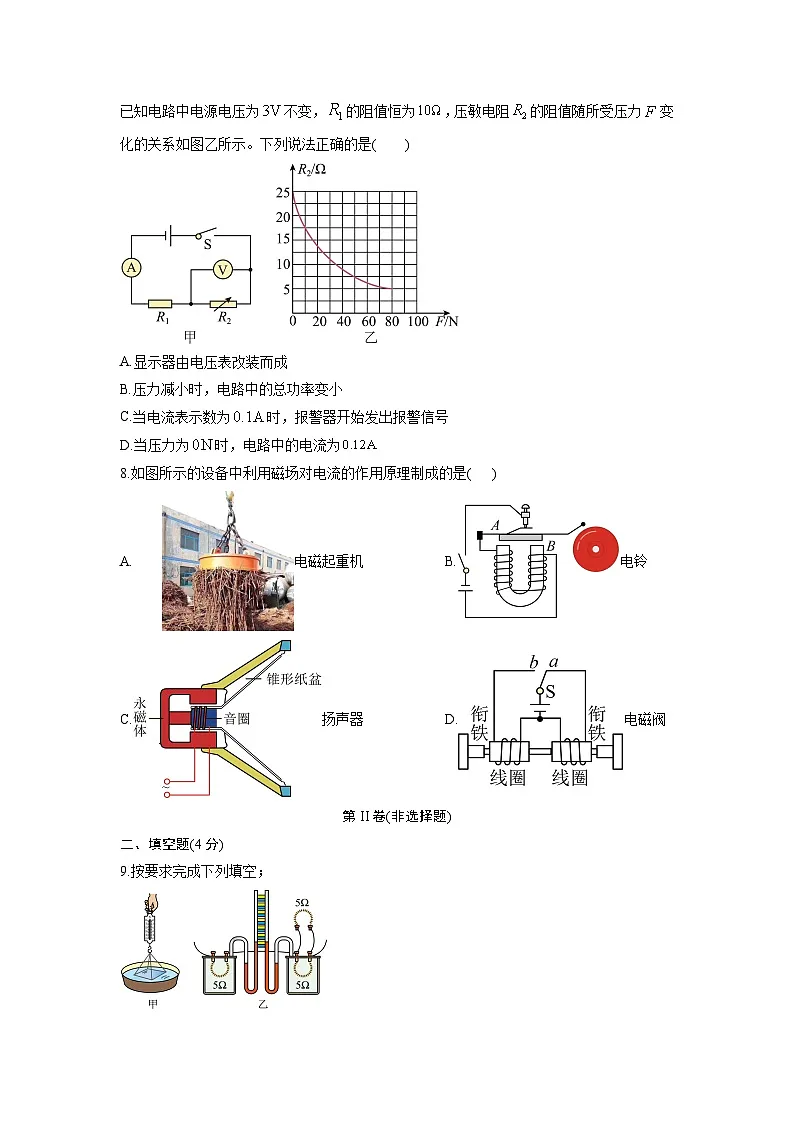

7.小刚设计了一个防踩踏模拟报警装置，工作原理如图甲所示，压力显示器是由其中一个电表改装而成的，要求压力增大时，电表的示数增大；当压力为时，开始发出报警信号。已知电路中电源电压为不变，的阻值恒为，压敏电阻的阻值随所受压力变化的关系如图乙所示。下列说法正确的是( )
A.显示器由电压表改装而成
B.压力减小时，电路中的总功率变小
C.当电流表示数为时，报警器开始发出报警信号
D.当压力为时，电路中的电流为
8.如图所示的设备中利用磁场对电流的作用原理制成的是( )
A. 电磁起重机B.电铃
C.扬声器D.电磁阀
第II卷(非选择题)
二、填空题(4分)
9.按要求完成下列填空；
(1)如图甲所示，把干净玻璃板吊在弹簧测力计的下面，读出测力计的示数。使玻璃板水平接触水面，然后稍稍用力向上拉玻璃板。弹簧测力计的示数________(选填“增大”“减小”或“不变”)。请解释产生这种现象的原因________。
(2)如图乙所示，两容器中的电阻丝串联接到电源两端，这是为了探究电流通过导体产生的热量与________的关系，通电后，观察并比较两个U形管中液面高度的变化，会发现________。
三、实验题(14分)
10.“探究串联电路的电压关系”的实验电路如图甲所示，请完成下列问题.
(1)在连接电路时，开关必须_______，小明根据电路图连接电路，闭合开关前，发现电压表的指针指在零刻度线的左侧，造成这种现象的原因是_______。
(2)正确连接后闭合开关，发现电压表示数为零，则故障可能是L1_______或L2_______。
(3)在测L₂两端的电压时，小明为了节省时间，采用以下方法：电压表的B连接点不动，只断开A连接点，并改接到C连接点上.小明用上面的方法能否测出L2两端的电压？为什么？答：_______。
(4)排除故障后进行测量，小明用电压表分别测A与B、A与C之间的电压，电压表的示数分别如图乙和图丙所示，则电压表的示数分别为_______V，_______V。
11.某探究小组要测量一个标有“2.5V”字样的小灯泡在正常发光时的电阻，连接了如图甲所示的部分电路，已知电源电压恒定，滑动变阻器规格为“50Ω 2A”。
(1)该实验的原理是_________
(2)请用笔画线表示导线，将图甲中的实物电路补充完整_________；
(3)正确连接电路后，闭合开关S，滑片P向_________(选填“左”或“右”)滑动时，小灯泡L变亮；
(4)在移动滑片P的过程中，应该观察_________表的示数，使小灯泡L正常发光；
(5)当小灯泡正常发光时，电流表示数为0.25A，则小灯泡正常发光时的电阻是_________Ω；
(6)完成实验后，小组又设计了如图乙所示的电路图，测量该小灯泡L正常发光时的电阻，R0为定值电阻，S2为单刀双掷开关，实验步骤如下：
①闭合开关S1，将开关S2拨到触点2，移动滑片P，使电压表的示数U1=_________V；
②保持滑片P的位置不变，再将开关S2拨到触点1，读出电压表的示数并记为U2；
③该小灯泡正常发光时的电阻RL=_________(用U1、U2、R0表示)。
四、简答题(4分)
12.如图是冬季常用的一种暖手宝，它的主要结构就是一段电阻丝，做好防水处理后放入水袋中，通电一段时间后，水袋就可以较长时间保持温暖。请回答：
(1)使袋内装满水来取暖，利用了水的什么性质？
(2)通电加热时，为什么暖手宝很快就会发热，但连接暖手宝导线却不热？
五、计算题(14分)
13.小佳发现奶奶家有一盏带手势感应和智能触摸调光功能的台灯，如图甲所示。小佳通过网络了解到这种台灯内部电路中有一个光敏电阻，当光线被遮住时光敏电阻的阻值变大。小佳在物理老师的远程协助下，设计了能感应调光的台灯电路，如图乙所示。假设电源电压为12V且保持不变，是光敏电阻，将标有“6V 1A”字样的灯泡L与串联。图丙为电流表的示数随光线强弱的变化规律，当光线没有被遮挡时，灯泡L正常发光(假设灯泡电阻不随温度变化)。求：
(1)灯泡正常发光时的电阻；
(2)当光线被遮挡时，灯泡L两端的实际电压；
(3)当光线没有被遮挡时，光敏电阻的阻值。
14.在实践活动中，小博利用电磁继电器(电磁铁线圈电阻不计)制作了具有加热、保温功能的恒温孵化器，如图甲所示。在控制电路中，电源电压，定值电阻，热敏电阻R阻值随温度变化的图像如图乙所示；在孵化器内的工作电路中，电源电压，、为电热丝，， 。当孵化器内温度达到时，衔铁会跳起。求：
(1)衔铁刚跳起时，通过电磁铁线圈的电流；
(2)工作电路在保温状态下的电功率；
(3)衔铁被吸下以后经过10min工作电路中产生的热量；
(4)若要使孵化器内温度达到时衔铁就跳起，请通过计算说明应如何调整控制电路。
