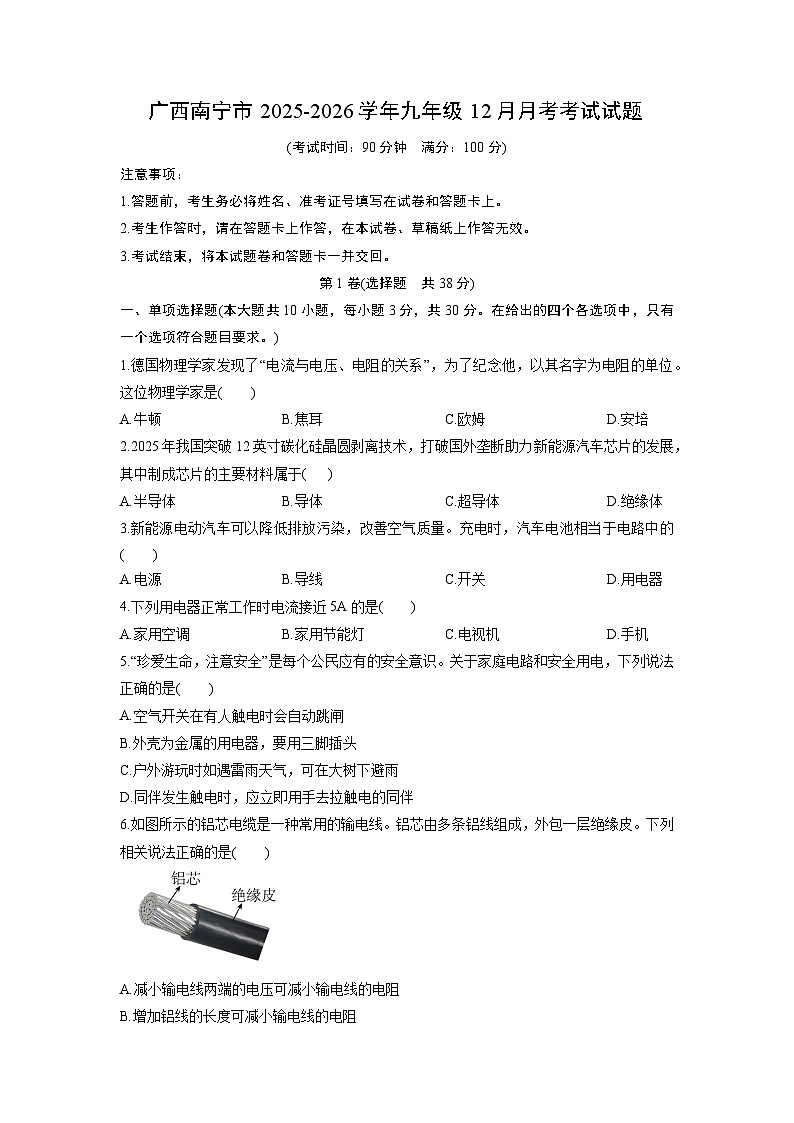

2025-2026学年广西南宁市九年级上12月月考考试物理试卷（学生版）

这是一份2025-2026学年广西南宁市九年级上12月月考考试物理试卷（学生版），共8页。
注意事项：
1.答题前，考生务必将姓名、准考证号填写在试卷和答题卡上。
2.考生作答时，请在答题卡上作答，在本试卷、草稿纸上作答无效。
3.考试结束，将本试题卷和答题卡一并交回。
第1卷(选择题 共38分)
一、单项选择题(本大题共10小题，每小题3分，共30分。在给出的四个各选项中，只有一个选项符合题目要求。)
1.德国物理学家发现了“电流与电压、电阻的关系”，为了纪念他，以其名字为电阻的单位。这位物理学家是( )
A.牛顿B.焦耳C.欧姆D.安培
2.2025年我国突破12英寸碳化硅晶圆剥离技术，打破国外垄断助力新能源汽车芯片的发展，其中制成芯片的主要材料属于( )
A.半导体B.导体C.超导体D.绝缘体
3.新能源电动汽车可以降低排放污染，改善空气质量。充电时，汽车电池相当于电路中的( )
A.电源B.导线C.开关D.用电器
4.下列用电器正常工作时电流接近5A的是( )
A.家用空调B.家用节能灯C.电视机D.手机
5.“珍爱生命，注意安全”是每个公民应有的安全意识。关于家庭电路和安全用电，下列说法正确的是( )
A.空气开关在有人触电时会自动跳闸
B.外壳为金属的用电器，要用三脚插头
C.户外游玩时如遇雷雨天气，可在大树下避雨
D.同伴发生触电时，应立即用手去拉触电的同伴
6.如图所示的铝芯电缆是一种常用的输电线。铝芯由多条铝线组成，外包一层绝缘皮。下列相关说法正确的是( )
A.减小输电线两端的电压可减小输电线的电阻
B.增加铝线的长度可减小输电线的电阻
C.绝缘皮可能是石墨制成的
D.若将铝芯换为超导材料，可大大减少输电过程中的电能损耗

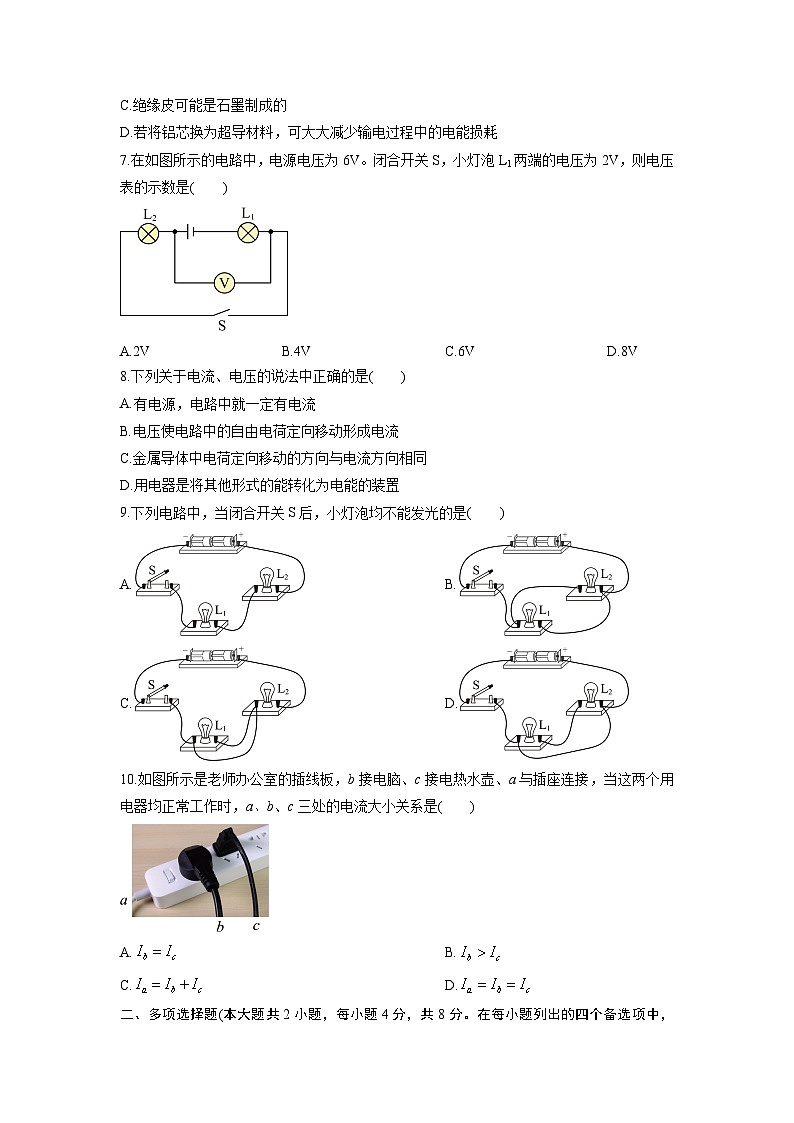

7.在如图所示的电路中，电源电压为6V。闭合开关S，小灯泡L1两端的电压为2V，则电压表的示数是( )
A.2VB.4VC.6VD.8V
8.下列关于电流、电压的说法中正确的是( )
A.有电源，电路中就一定有电流
B.电压使电路中的自由电荷定向移动形成电流
C.金属导体中电荷定向移动的方向与电流方向相同
D.用电器是将其他形式的能转化为电能的装置
9.下列电路中，当闭合开关S后，小灯泡均不能发光的是( )
A.B.
C.D.
10.如图所示是老师办公室的插线板，b接电脑、c接电热水壶、a与插座连接，当这两个用电器均正常工作时，a、b、c三处的电流大小关系是( )
A.B.
C.D.
二、多项选择题(本大题共2小题，每小题4分，共8分。在每小题列出的四个备选项中，有多个选项符合题目要求，全部选对得4分，选对但不全得2分，有选错得0分。)

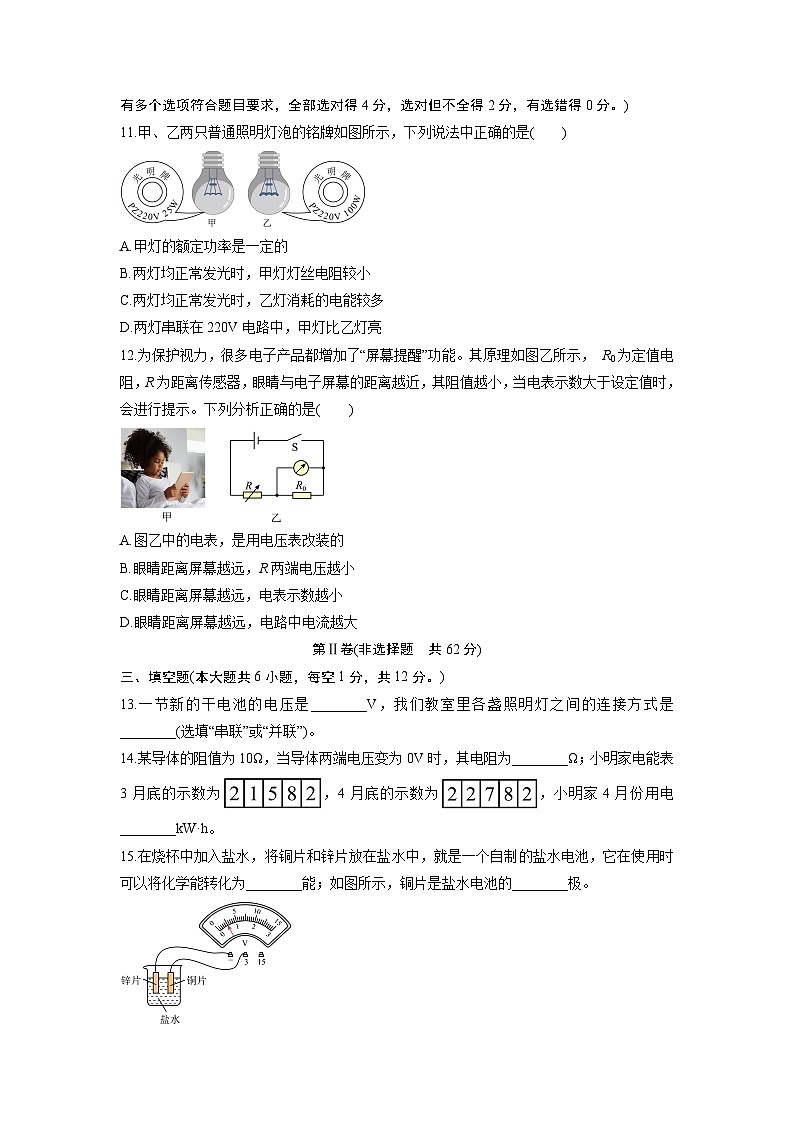

11.甲、乙两只普通照明灯泡的铭牌如图所示，下列说法中正确的是( )
A.甲灯的额定功率是一定的
B.两灯均正常发光时，甲灯灯丝电阻较小
C.两灯均正常发光时，乙灯消耗的电能较多
D.两灯串联在220V电路中，甲灯比乙灯亮
12.为保护视力，很多电子产品都增加了“屏幕提醒”功能。其原理如图乙所示， R0为定值电阻，R为距离传感器，眼睛与电子屏幕的距离越近，其阻值越小，当电表示数大于设定值时，会进行提示。下列分析正确的是( )
A.图乙中的电表，是用电压表改装的
B.眼睛距离屏幕越远，R两端电压越小
C.眼睛距离屏幕越远，电表示数越小
D.眼睛距离屏幕越远，电路中电流越大
第Ⅱ卷(非选择题 共62分)
三、填空题(本大题共6小题，每空1分，共12分。)
13.一节新的干电池的电压是________V，我们教室里各盏照明灯之间的连接方式是________(选填“串联”或“并联”)。
14.某导体的阻值为10Ω，当导体两端电压变为0V时，其电阻为________Ω；小明家电能表3月底的示数为，4月底的示数为，小明家4月份用电________kW·h。
15.在烧杯中加入盐水，将铜片和锌片放在盐水中，就是一个自制的盐水电池，它在使用时可以将化学能转化为________能；如图所示，铜片是盐水电池的________极。
16.如图，正确的使用试电笔方式是________(选填“甲”或“乙”)；电热毯的电阻丝断掉后不要将两个断头连接后继续使用，原因是接头处的电阻________(选填“变大”“变小”或“不变”)，会导致接头处温度过高而产生安全隐患。
17.某电热水壶的简化电路如图所示，、为电热丝。忽略电线、开关、节点的电阻，当开关S闭合后，若再闭合开关，电热丝中的电流________(选填“会”或“不会”)发生变化；当开关S闭合、________(选填“断开”或“闭合”)时，电热水壶处于高温挡。
18.如图甲所示的电路，电源电压保持不变，闭合开关S，调节滑动变阻器的滑片，使其从最右端向左滑动到a点时，小灯泡电流达到最大值，此时小灯泡的实际电压为16V，如图乙绘制了电流表与两个电压表示数变化关系的图像，则电源电压为______V；滑动变阻器的最大阻值为______Ω。
四、作图题(本大题共1小题，共6分。)
19.按要求完成下列作图；
(1)已知电源是由两节新干电池串联而成，请用笔画线代替导线将图的电路连接完整。要求：电压表测量灯泡两端的电压，滑动变阻器的滑片向左移动时灯泡变亮。(导线不能交叉)
(2)根据电流方向，在图的方框内填入电源和电表的元件符号，使之构成并联电路。
(3)请用笔画线表示导线，将图中的电灯、开关和插座正确接入家庭电路中。
五、实验题(共25分。)
20.如图所示，甲、乙是“探究电流通过导体产生热量的多少跟什么因素有关”的实验装置，两个透明容器中密封着等质量的空气。
(1)实验中通过观察两个U形管中的液面________的变化来比较电流通过电阻丝产生的热量的多少，这种研究物理现象的方法叫________。
(2)甲图所示装置可探究电流通过导体产生的热量的多少与________的关系，通电一段时间后，________(选填“左”或“右”)侧容器中电阻产生的热量多；
(3)生活中我们经常见到“电炉丝热得发红，而与它相连的导线却不热”这一现象，可用上面图________(选填“甲”或“乙”)的实验结论来解释。
21.按要求完成下列填空；
(1)小明利用如图甲所示的实验电路探究“并联电路电流规律”。实验中，应选择两个规格________(选填“相同”或“不同”)的小灯泡；实验中进行多次测量的目的是_________ (选填“减小误差”或“寻找普遍规律”) 。
(2)如图乙是小颜自制的简易调光灯，当B夹子向左移动时，灯泡亮度________(选填“变亮”或“变暗”)；小颜接着加热铅笔芯，发现灯泡亮度逐渐变亮，铅笔芯温度越高，电阻越________。
(3)毛皮摩擦过的橡胶棒带________(选填“正”或“负”)电。如图丙所示，用该橡胶棒接触验电器的金属球，验电器的金属箔因带同种电荷相互________而张开。
22.在探究“串、并联电路电压规律”实验中：
(1)小明根据图甲连接实物电路，当他连接好最后一根导线时，两个灯泡立即发光，则其原因可能是连接电路时没有______；
(2)测量出两端的电压后，还需测量两端的电压，为节省时间，小明准备把电压表接在A点的导线改接到C点，让电压表与并联，这种做法不可行，原因是_______；
(3)纠正错误后，正确测得AB、BC和AC间的电压，BC间电压如图乙所示，其示数为_______V，分析表中数据后可初步得出串联电路的电压规律：______(用、、表示)；
(4)接着小明按图丙电路探究并联电路电压规律，表中所示是实验中的一组数据，明显错误的数据是______，错误的原因可能是__________________；
(5)为了使实验结论具有普遍性，接下来你的操作是：______。
23.物理兴趣小组用如图甲所示的电路探究电流与电压、电阻的关系。实验器材有：3节新干电池(总电压为4.5V不变)、电流表、电压表、滑动变阻器(标有“20Ω 2A”字样)、5个定值电阻(5Ω、10Ω、15Ω、20Ω、50Ω)，1个开关，导线若干。
(1)请用笔画线代替导线将图乙中的实物图连接完整，要求滑片P向右移动电流表示数变小；
(2)接通电路前，应将滑动变阻器的滑片移至阻值______处；闭合开关后，电流表有示数，电压表没有示数，则电路故障的原因可能是______；
(3)排除故障后继续进行实验，根据测得的实验数据绘制的电流I随电阻R变化的图像如图丙所示，由图像得到的实验结论为：在电压一定时，电流与电阻成______比；
(4)实验中，当R的电阻由5Ω更换为10Ω时，闭合开关后，应该将滑动变阻器的滑片P向______(选填“左”或“右”)端滑动，直至电压表示数为______V，再记录电流表示数；
(5)把R的电阻更换为50Ω时，无论怎样移动滑动变阻器的滑片都不能使电压表示数达到原来的数值，为了要连续完成实验，所选用的定值电阻最大为______Ω。
六、综合应用题(共19分。解答时要求在答题卡相应的答题区域内写出必要的文字说明、计算公式和重要的演算步骤，只写出最后答案，未写出主要演算过程的，不得分)
24.某品牌汽车进行油耗测试时，沿水平路面匀速直线行驶2000m，若发动机提供的牵引力为，消耗柴油0.2kg。已知，。求：
(1)0.2kg的柴油完全燃烧释放的热量；
(2)此过程汽车发动机的效率；
(3)若0.2kg柴油完全燃烧释放的热量全部被水吸收，可将多少千克水从20℃加热到70℃。
25.智能快递站使用机器人分拣快递，分拣员扫描快件条形码后将其放置在分拣机器人上。如图甲，机器人便能依据快件的条形码信息和重力信息将快件运送至指定位置。图乙是快件分拣识别电路，快件信息由通过两个敏感电阻的电流决定。扫码后，根据光敏电阻反映的信息识别快件需送达的区域，根据压敏电阻反映的信息识别快件需放置的位置。已知电源电压为6V，电流表允许通过的最大电流为0.9A，光敏电阻扫码前阻值为100Ω，扫码后对应区域的阻值如下表所示，压敏电阻的阻值随压力的变化关系图像如图丙所示，g取10N/kg。
求：
(1)快件扫码前通过的电流；
(2)运送某快件到B区域时，电流表的示数为0.5A，此时的阻值；
(3)最多能将重力为多少快件投送到D区域。
/V
2.5
/V
/V
4.5
/V
3
/V
3
/V
15
扫描后对应区域
A
B
C
D
光敏电阻阻值/
12
15
18
20
