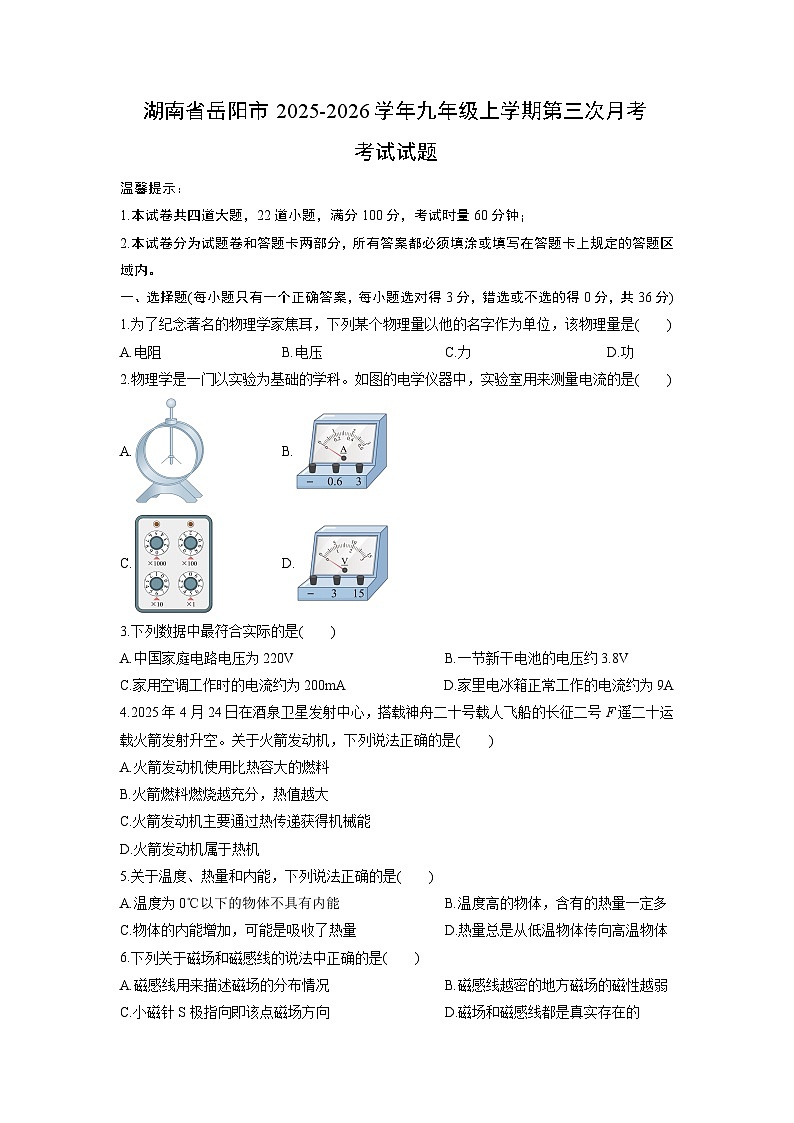

温馨提示：
1.本试卷共四道大题，22道小题，满分100分，考试时量60分钟；
2.本试卷分为试题卷和答题卡两部分，所有答案都必须填涂或填写在答题卡上规定的答题区域内。
一、选择题(每小题只有一个正确答案，每小题选对得3分，错选或不选的得0分，共36分)
1.为了纪念著名的物理学家焦耳，下列某个物理量以他的名字作为单位，该物理量是( )
A.电阻B.电压C.力D.功
2.物理学是一门以实验为基础的学科。如图的电学仪器中，实验室用来测量电流的是( )
A.B.
C.D.
3.下列数据中最符合实际的是( )
A.中国家庭电路电压为220VB.一节新干电池的电压约3.8V
C.家用空调工作时的电流约为200mAD.家里电冰箱正常工作的电流约为9A
4.2025年4月24日在酒泉卫星发射中心，搭载神舟二十号载人飞船的长征二号F遥二十运载火箭发射升空。关于火箭发动机，下列说法正确的是( )
A.火箭发动机使用比热容大的燃料
B.火箭燃料燃烧越充分，热值越大
C.火箭发动机主要通过热传递获得机械能
D.火箭发动机属于热机
5.关于温度、热量和内能，下列说法正确的是( )
A.温度为0℃以下的物体不具有内能B.温度高的物体，含有的热量一定多
C.物体的内能增加，可能是吸收了热量D.热量总是从低温物体传向高温物体
6.下列关于磁场和磁感线的说法中正确的是( )
A.磁感线用来描述磁场的分布情况B.磁感线越密的地方磁场的磁性越弱
C.小磁针S极指向即该点磁场方向D.磁场和磁感线都是真实存在的

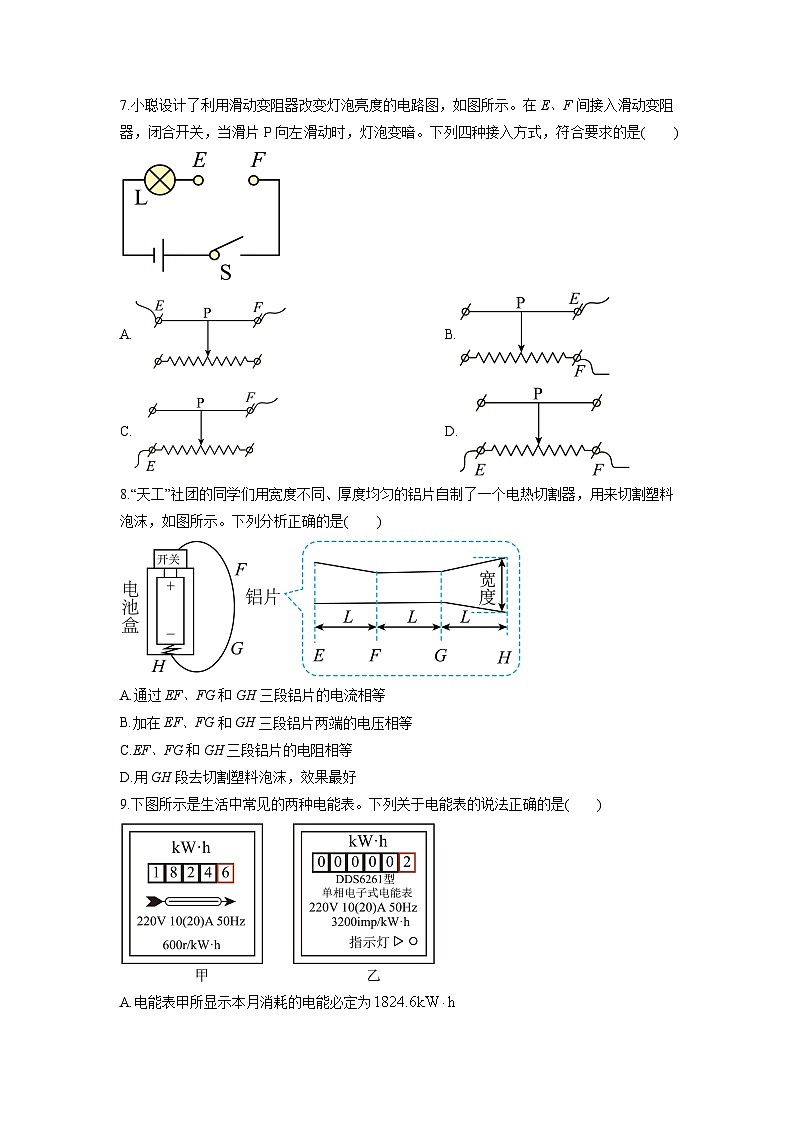

7.小聪设计了利用滑动变阻器改变灯泡亮度的电路图，如图所示。在E、F间接入滑动变阻器，闭合开关，当滑片P向左滑动时，灯泡变暗。下列四种接入方式，符合要求的是( )
A.B.
C.D.
8.“天工”社团的同学们用宽度不同、厚度均匀的铝片自制了一个电热切割器，用来切割塑料泡沫，如图所示。下列分析正确的是( )
A.通过EF、FG和GH三段铝片的电流相等
B.加在EF、FG和GH三段铝片两端的电压相等
C.EF、FG和GH三段铝片的电阻相等
D.用GH段去切割塑料泡沫，效果最好
9.下图所示是生活中常见的两种电能表。下列关于电能表的说法正确的是( )
A.电能表甲所显示本月消耗的电能必定为

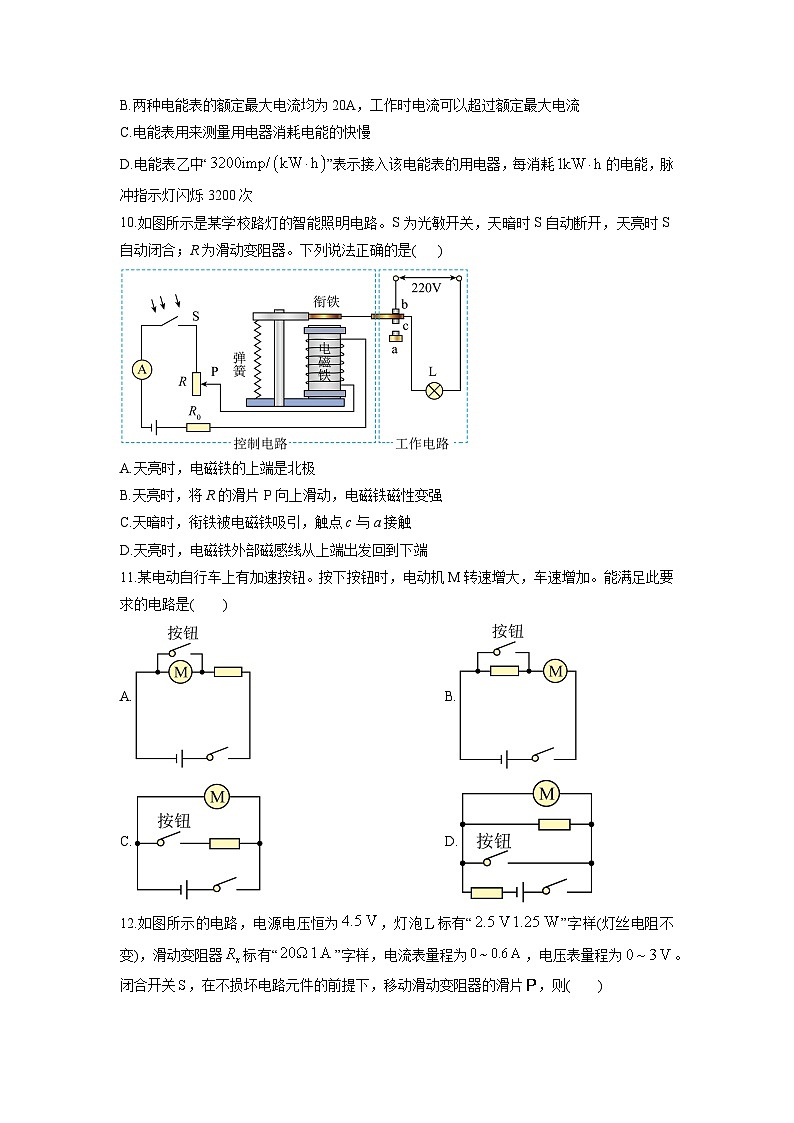

B.两种电能表的额定最大电流均为20A，工作时电流可以超过额定最大电流
C.电能表用来测量用电器消耗电能的快慢
D.电能表乙中“”表示接入该电能表的用电器，每消耗的电能，脉冲指示灯闪烁3200次
10.如图所示是某学校路灯的智能照明电路。S为光敏开关，天暗时S自动断开，天亮时S自动闭合；R为滑动变阻器。下列说法正确的是( )
A.天亮时，电磁铁的上端是北极
B.天亮时，将R的滑片P向上滑动，电磁铁磁性变强
C.天暗时，衔铁被电磁铁吸引，触点c与a接触
D.天亮时，电磁铁外部磁感线从上端出发回到下端
11.某电动自行车上有加速按钮。按下按钮时，电动机M转速增大，车速增加。能满足此要求的电路是( )
A.B.
C.D.
12.如图所示的电路，电源电压恒为，灯泡标有“”字样(灯丝电阻不变)，滑动变阻器标有“”字样，电流表量程为，电压表量程为。闭合开关，在不损坏电路元件的前提下，移动滑动变阻器的滑片，则( )
A.滑动变阻器接入电路的阻值范围是
B.电流表示数的变化范围是
C.电压表示数的变化范围是
D.电路总功率的变化范围是
二、填空题(本大题共4小题，每空2分，共18分)
13.如图所示为内燃机的______冲程，该过程是将______转化为机械能。
14.甲、乙、丙三个轻质带电小球用绝缘细线悬挂，甲带正电，他们之间的相互作用如图所示，乙带电情况是带______(选填“正电”或“负电”)，乙和丙带______(选填“同种”或“异种”)电荷。
15.用毛皮摩擦过的橡胶棒接触验电器金属球，发现验电器的两片金属箔张开，此时验电器得到电子带______电，在接触瞬间电流的方向是______(选填“A”或“B”)。
A.从橡胶棒流向验电器 B.从验电器流向橡胶棒
16.如图甲所示，电源电压保持不变，小灯泡L的额定电压为6V，闭合开关S后，当滑片P从滑动变阻器最右端滑到最左端的过程中，小灯泡L的关系图像如乙图所示，则小灯泡L正常工作时的电阻是______Ω，电源电压为______V，当滑动变阻器接入最大阻值时，电路工作1分钟所消耗的电能为______J。
三、作图与实验探究题(本大题共4小题，作图题每题2分，实验题每空2分，共28分)
17.在如图所示的电路中，Ο所在位置是电压表和电流表，请在其中填入字母V和A，要求开关闭合时，两灯并联，且不损坏两电表.
18.按要求作图：
小聪将通电螺线管放入地球仪来模拟地磁场，请在右侧简图中，用箭头在A点标出该处磁感线方向，并在括号内用“+”或“-”标出电源下端的极性。
19.在“探究物质的吸热能力”的实验中，两个相同的容器内分别装入质量、初温都相同的两种液体a、b，用相同的电加热器给它们加热，用温度计测量液体的温度，实验装置如图甲所示。
(1)实验中某时刻温度计示数如图乙所示___________℃。
(2)加热相同的时间，温度变化小的液体吸热能力___________(选填“强”或“弱”)；液体的内能增加是通过___________(选填“热传递”或“做功”)的方式改变的。
(3)根据实验数据，绘制出了如图丙所示温度随时间变化的图像。分析图像可知：如果要自制暖手袋，应选吸热能力强的液体___________(选填“a”或“b”)作为供暖物质，效果更佳。
20.如图所示是“探究电流通过导体产生热量的多少跟什么因素有关”的实验装置，将四段电阻丝a、b、c、d分别密封在完全相同的盒子内，盒内封闭一定量的空气，其中图乙中另取阻值为5Ω的电阻在盒外与盒内电阻并联。在实验中电流通过电阻时产生热量的多少是通过观察U形管中液面高度差来比较的。
(1)某实验小组发现通电一段时间后，电阻丝a的U形管中液面高度差随时间增大，电阻丝b的U形管中的液面高度几乎不变，发生此现象的原因可能是______；
(2)处理以上问题之后，利用图甲装置探究电流产生的热量与电阻的关系，通电一段时间后，______(选填“左”或“右”)侧盒子中的电阻产生的热量多；
(3)图乙可探究电流产生的热量与______的关系；
(4)将图乙右侧两个电阻都放入密封盒中，可探究电流产生热量和______的关系。
21.实验小组进行“测量小灯泡的电功率”实验。现有器材：小灯泡L(，额定功率约为0.8W)、电源电压为3V且保持不变、标有“20Ω 1A”字样的滑动变阻器、开关、电流表、电压表、导线若干。
(1)①小明检查电表量程选择和电路的连接都无误后。闭合开关，将滑动变阻器的滑片调至阻值最大处，开始实验。小丽指出小明的实验操作存在错误，正确的操作应是：______；
②正确操作后，继续实验的过程中，电压表指针出现如图乙所示的情况。经检查只有滑动变阻器发生故障，则故障可能是滑动变阻器______；
(2)排除故障后，继续实验，获取实验数据。当电压表示数为2.5V时，电流表表盘如图丙所示，通过计算可知，小灯泡L的额定功率为______W；
(3)完成实验后，小明设计了如图丁所示的电路，想要用原有的实验器材和定值电阻，在不使用电流表的情况下，测量该小灯泡L的额定功率。请你帮助他完成实验方案：
①检查电路无误后，闭合开关S，将开关接a，调节滑动变阻器的滑片直至电压表示数为0.5V；
②保持滑片不动，再将开关接b，读出电压表示数为；
③小灯泡L的额定功率______(用、、表示)；
四、综合题(每小题9分，共18分，注意解答要有必要的文字说明、公式和步骤，只写出答案的不给分)
22.国庆假期中，小华用天然气灶帮姥姥烧开水。在标准大气压下，小华将一壶质量为2.5kg、初温为20℃的水加热沸腾，消耗掉0.05m3的天然气，已知水的比热容为4.2×103J/(kg℃)，天然气的热值为4.0×107J/m3。求此过程中：
(1)水吸收的热量；
(2)天然气完全燃烧放出的热量；
(3)烧水过程中天然气灶的热效率。
23.图甲是某款家用储水式电热水器电路原理图。电热水器储满水后，闭合开关S，温控器开关K接触点1，对水进行加热，当加热温度达到设定温度时，K跳转接触点2，保温指示灯L亮起，停止加热；当水温下降，低于设定温度时，K再次接触点1进行加热。、为加热电阻，其中。此电热水器的加热模式设有三个挡位，在各加热挡位中，功率最大的挡位其功率为1320W。温控器开关K的结构如图乙所示，绕O点转动的杠杆OAB和绕点转动的杠杆通过弹簧相连。温包内充满热胀冷缩的感温液体，置于水中，温度与水温一致，水温升高，感温液体膨胀使膜盒顶端在A位置推杠杆OAB，当水温达到设定温度，动触点C与触点2相接，电热水器停止加热。调温旋钮为凸轮结构，绕固定轴M转动，顺时针转动调温旋钮，ME距离减小。[，]
(1)为提高所设定的加热温度，应______时针旋转调温旋钮；
(2)求出各加热挡位中功率最大的挡位的总电流；
(3)求出的阻值。
