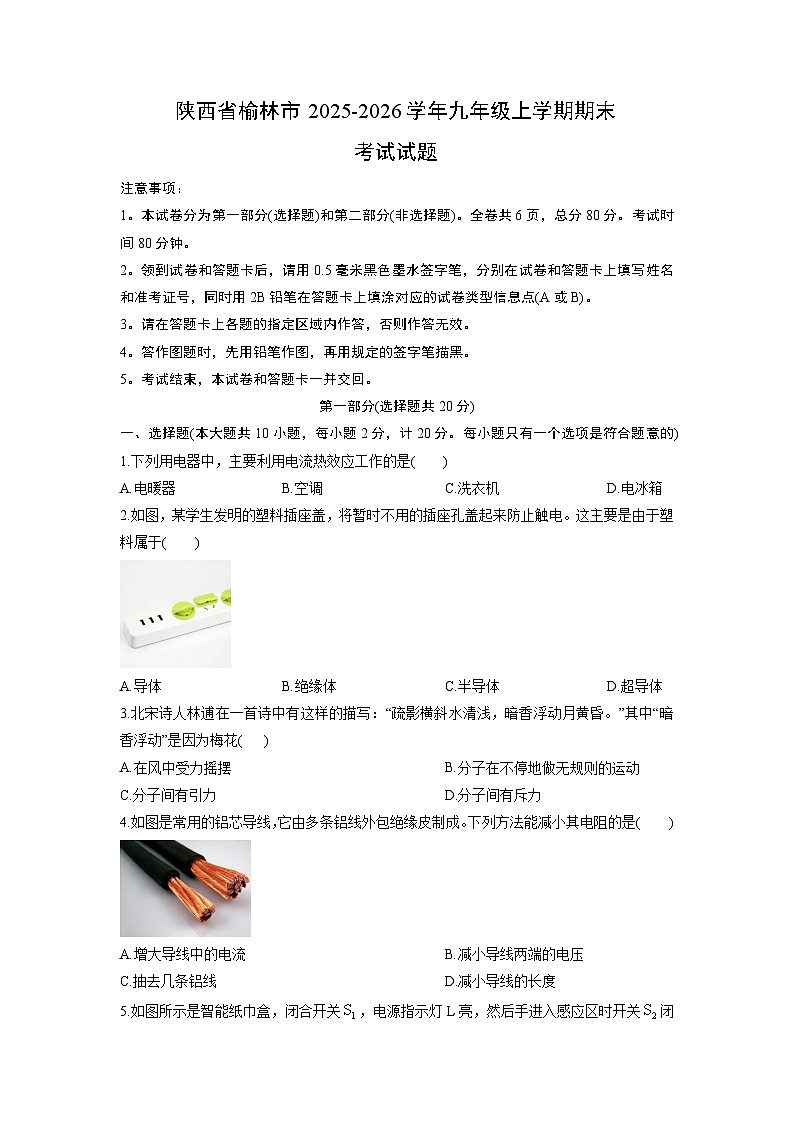

2025-2026学年陕西省榆林市九年级上学期期末考试物理试卷（学生版）

这是一份2025-2026学年陕西省榆林市九年级上学期期末考试物理试卷（学生版），共9页。
注意事项：
1。本试卷分为第一部分(选择题)和第二部分(非选择题)。全卷共6页，总分80分。考试时间80分钟。
2。领到试卷和答题卡后，请用0.5毫米黑色墨水签字笔，分别在试卷和答题卡上填写姓名和准考证号，同时用2B铅笔在答题卡上填涂对应的试卷类型信息点(A或B)。
3。请在答题卡上各题的指定区域内作答，否则作答无效。
4。答作图题时，先用铅笔作图，再用规定的签字笔描黑。
5。考试结束，本试卷和答题卡一并交回。
第一部分(选择题共20分)
一、选择题(本大题共10小题，每小题2分，计20分。每小题只有一个选项是符合题意的)
1.下列用电器中，主要利用电流热效应工作的是( )
A.电暖器B.空调C.洗衣机D.电冰箱
2.如图，某学生发明的塑料插座盖，将暂时不用的插座孔盖起来防止触电。这主要是由于塑料属于( )
A.导体B.绝缘体C.半导体D.超导体
3.北宋诗人林逋在一首诗中有这样的描写：“疏影横斜水清浅，暗香浮动月黄昏。”其中“暗香浮动”是因为梅花( )
A.在风中受力摇摆B.分子在不停地做无规则的运动
C.分子间有引力D.分子间有斥力
4.如图是常用的铝芯导线，它由多条铝线外包绝缘皮制成。下列方法能减小其电阻的是( )
A.增大导线中的电流B.减小导线两端的电压
C.抽去几条铝线D.减小导线的长度

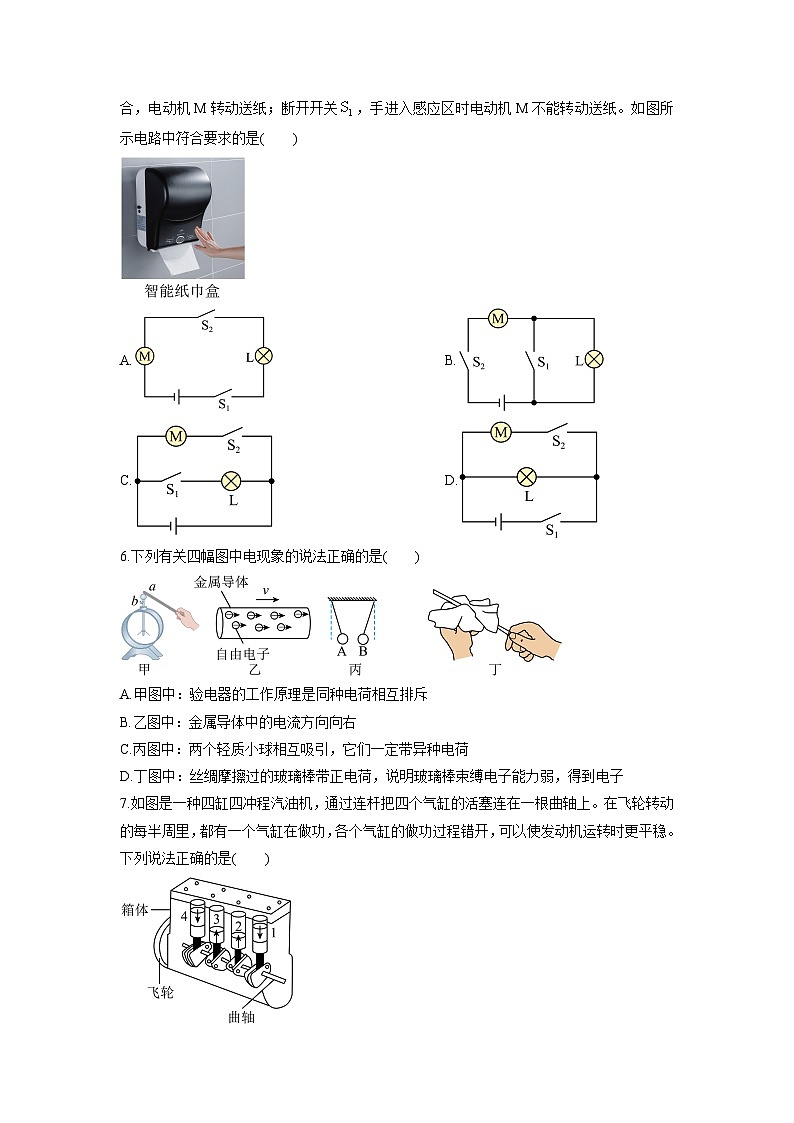

5.如图所示是智能纸巾盒，闭合开关，电源指示灯L亮，然后手进入感应区时开关闭合，电动机M转动送纸；断开开关，手进入感应区时电动机M不能转动送纸。如图所示电路中符合要求的是( )
A.B.
C.D.
6.下列有关四幅图中电现象的说法正确的是( )
A.甲图中：验电器的工作原理是同种电荷相互排斥
B.乙图中：金属导体中的电流方向向右
C.丙图中：两个轻质小球相互吸引，它们一定带异种电荷
D.丁图中：丝绸摩擦过的玻璃棒带正电荷，说明玻璃棒束缚电子能力弱，得到电子
7.如图是一种四缸四冲程汽油机，通过连杆把四个气缸的活塞连在一根曲轴上。在飞轮转动的每半周里，都有一个气缸在做功，各个气缸的做功过程错开，可以使发动机运转时更平稳。下列说法正确的是( )
A.做功冲程中，机械能转化为内能
B.汽油燃烧过程中，汽油的热值不断减小
C.若汽油在气缸内完全燃烧，则发动机效率可达100%
D.若该飞轮的转速为1200r/min，则单个气缸在1s内完成10次循环
8.生活中，我们应“珍爱生命，规范用电”。下列符合家庭用电安全的是( )
A.手机充电器长期插在电源插座上
B.正确使用试电笔时，手不能接触试电笔笔尾的金属部分
C.不要用湿手接触带电设备，也不要用湿抹布擦带电设备
D.造成家庭电路中空气开关“跳闸”的原因一定是发生了短路
9.如图是甲、乙、丙、丁四种用电器耗电1kW·h持续工作的时间图，下列说法正确的是( )
A.甲消耗电能最快B.乙的电功率为50W
C.乙与丙的实际功率可能不同D.电流通过丁做功最少
10.小麦是我国最重要的粮食作物之一，小麦收获后，入库前应将含水量降低至以下。下图是小东设计的监测含水量变化的电路图。电源电压恒为，是滑动变阻器，湿敏电阻的阻值随含水量的变化关系如图所示，报警仪由量程为的电压表改装而成。闭合开关S，将滑片调至某一位置固定，当含水量达到时，报警仪指针指在表盘中央。下列说法正确的是( )
A.此时滑动变阻器连入电路的阻值为
B.含水量增加时，报警仪的示数变小
C.当电路中的电流为0.1A时，指针指在安全区
D.将滑片向左移动，报警仪的安全区范围会变小
第二部分(非选择题共60分)
二、填空与作图题(本大题共6小题，计18分)
11.如图所示，扫地机器人采用刷扫和真空方式，将地面杂物吸入自身的垃圾收纳盒。当扫地机器人在水平地面上匀速前进清理散落在地面的杂物时，扫地机器人的动能________，机械能________。(均选填“增大”“不变”或“减小”)
12.我国家庭电路的电压是______V，家中电灯与电视机之间是______联的。若控制电灯的开关接触不良，会导致电路发生______(选填“断路”或“短路”)，此时电灯中的电流为零。
13.如图是一种具有报警功能的文物展示台电路原理图，金属片A上方的展品搬离后，A在弹力作用下上升，电铃通电发声警示，金属片A相当于电路结构组成中的_______；展台上有展品时，电路处于静音状态，无法判断该装置是否正在工作，请对图中虚线框内的电路提出一条改进建议：_______。
14.如图所示是电阻A和BI-U图像，分析图像可知，通过电阻A的电流与其两端的电压成________比；将两个电阻并联，通过电阻A、B的电流之比为________；将电阻B接在6V的电源两端，通电1min，产生的热量为________J。
15.某品牌电热水壶的额定电压为220V，额定功率为1800W，将该电热水壶单独接在如图所示的电能表上工作300s，可将壶中2kg、20℃的水加热到70℃，且电能表的表盘转过375转。图中电能表的示数为________kW·h。已知水的比热容为，则该过程中水吸收的热量为________J，该电热水壶的加热效率约为________(结果精确至0.1%)，这段时间内电热水壶工作的实际功率为________W。
16.(1)请根据图甲所示实物电路，在虚线方框内画出对应的电路图。
(2)如图乙所示是某家庭电路的一部分，小灯泡和三孔插座独立工作，请将电路连接完整。
三、实验与探究题(本大题共4小题，计22分)
17.请完成下列填空。
(1)如图甲所示，在厚玻璃筒里放一小团硝化棉，把活塞迅速压下去，硝化棉燃烧，这是通过对玻璃筒内空气做功来使其内能________(选填“增大”“减小”或“不变”)。
(2)如图乙所示的装置是用来研究电阻丝产生的热量与________的关系。
(3)如图丙所示，是质量相同的A、B两种液体用相同电加热器加热后，温度随时间变化的图像，分析图像可知，________液体的吸热能力较弱。若从A、B两种液体中选取一种液体作为暖手袋的工作物质，则应选________液体比较合适。
18.小明同学利用如图甲所示的电路进行“测量小灯泡电功率”的实验，电源电压为6V，小灯泡的额定电压为2.5V(灯丝电阻约为12Ω)。
(1)闭合开关，移动滑片，电压表的示数如图乙所示，其读数是________V；为了测量小灯泡的额定功率，应将滑动变阻器的滑片向________(选填“左”或“右”)移动。
(2)根据实验测得的数据，绘制出小灯泡的电流随它两端电压变化的关系图像如图丙所示，分析图像可知：
①小灯泡的额定功率为________W；
②小灯泡灯丝的电阻是变化的，主要是受________变化的影响。
19.为了探究并联电路中的电流规律，小恒同学设计了如图甲所示的电路进行实验。
(1)在连接电路时，开关应处于________状态；连好电路闭合开关，发现电流表指针反转，原因是________。
(2)纠正错误后，小恒连接了如图乙所示的电路，闭合开关，电流表测量的是通过________(选填“L1”“L2”或“干路”)的电流。小恒要测量通过L2的电流，只需将如图乙中导线________(选填“a”或“b”)的一端改接到电源的正极上。
(3)小恒用电流表分别测灯L1、L2的电流I1、I2及干路中的电流I3，其中测电流I1时，电流表的示数如图丙所示，示数为________A。
(4)为了使实验结论更具普遍性，接下来的操作是更换________(选填“相同”或“不同”)规格的小灯泡，多次进行实验。
(5)完成相关操作后记录的实验数据如表所示，分析表中数据可知并联电路的电流规律为________(用表中的物理量符号表示)。
20.小恒在实验室测量铅笔芯的电阻大小。测量电路如图甲所示，电源电压为4.5V。
(1)请用笔画线代替导线将图甲的实物图连接完整，要求：向右移动滑片时，电流表示数变小。
(2)闭合开关前，应将滑动变阻器的滑片移至最________端；闭合开关后发现电流表和电压表均无示数，电路故障可能是________(选填“铅笔芯”或“滑动变阻器”)断路。
(3)排除故障后，将滑动变阻器滑片从初始位置移动到另一端，逐次记录电压表示数U和电流表示数I，完成后作出U-I图像如图乙所示，由图可知，铅笔芯的阻值为________Ω，滑动变阻器的最大阻值为________Ω。
(4)完成实验后，小恒发现实验室有一只刻度线清晰，但所标数字模糊不清的电流表A1，他想用该电流表制作一个可直接测定电阻的仪器，他设计的电路如图丙所示，电路中电源电压恒定且未知，操作步骤如下：
①在ab接线柱间接入导线，闭合开关，移动滑动变阻器滑片，直到电流表指针指到最大刻度；
②保持滑片位置不变，ab间接接10Ω的定值电阻，此时电流表指针偏转到最大刻度的处；
③取下ab间10Ω的定值电阻，接入待测电阻，仍然保持滑片不动，电流表指针偏转到最大刻度的处，可知待测电阻的大小为________Ω。
④在电流表表盘刻度线处标相应的电阻值，则电阻值分布是________(选填“均匀”或“不均匀”)的。
四、综合题(本大题共3小题，计20分)
21.如图所示，电源两端的电压为6V恒定不变，当开关S闭合后，电流表的示数为0.5A，电压表的示数为2V。求：
(1)两端的电压；
(2)的电阻值。
22.北京冬奥会上使用的氢燃料电池汽车，是利用氢与氧发生化学反应产生电能，供给电动机而驱动汽车行驶的。该类型汽车甲在平直公路上从A地出发，以90km/h的速度匀速行驶90km到达B地，消耗0.8kg氢燃料，所产生电能的60%用于维持汽车匀速行驶，汽车所受阻力恒为1000N。已知每加注1kg氢燃料所需的费用为30元。
(1)氢燃料电池将化学能转化为电能的过程中，能量的总量________(选填“变大”“变小”或“保持不变”)。
(2)此过程中产生的电能是多少？
(3)燃油汽车乙也在该公路上从A地出发，以90km/h的速度匀速行驶抵达B地，所受阻力与甲车相同，若汽车乙的汽油机效率为30%，汽油热值取。已知每加注1kg汽油所需的费用为9.06元，则从A地到B地，乙车比甲车多花费多少元？
23.热敷腰带具有热敷保暖、舒缓肌肉疲劳、缓解局部不适的作用。某电热敷腰带如图甲所示，有高温、中温和低温三个挡位，图乙是内部简化电路图，、、为阻值不变的加热电阻，其中，通过旋转开关可以实现挡位切换。把电热敷腰带接入220V的家庭电路中，高温挡的电功率为66W，中温挡的电功率为22W，求：
(1)电热敷腰带是通过________的方式使人的腰腹部位的内能增大，温度升高；当旋转开关转至________(选填“ab”“bc”“cd”或“de”)时，电热敷腰带处于中温挡工作；
(2)电热敷腰带在中温挡工作时，电路中的电流是多少？通电10min消耗的电能是多少？
(3)电热敷腰带低温挡的电功率是多少？
(4)加热电阻的阻值是多少？
实验序号
电流I1/A
电流I2/A
电流I3/A
1
0.20
0.44
2
0.20
0.32
0.52
3
0.36
0.22
0.58
