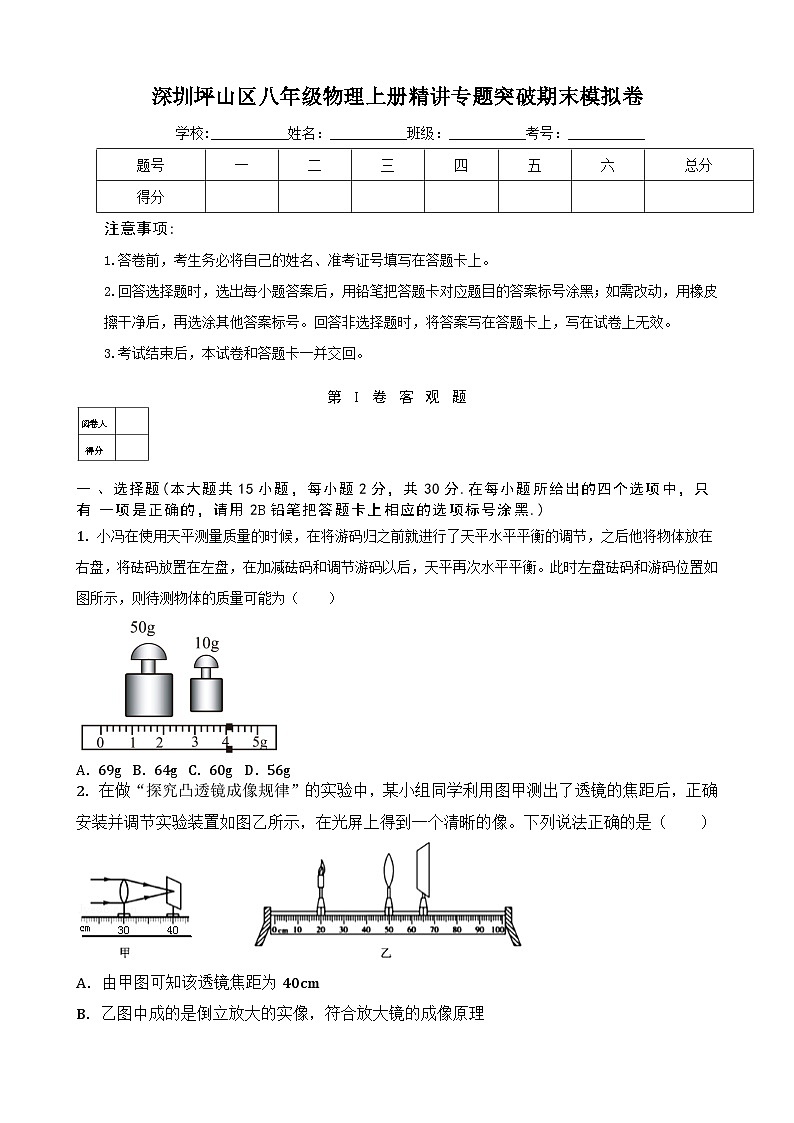

深圳坪山区八年级物理上册精讲专题突破期末模拟卷及答案解析

这是一份深圳坪山区八年级物理上册精讲专题突破期末模拟卷及答案解析，共21页。试卷主要包含了8×103kg/m3，ρ水＝1，5℃，04cm、26，4m/s，最后9，6cm3等内容，欢迎下载使用。
注意事项:
1.答卷前，考生务必将自己的姓名、准考证号填写在答题卡上。
2.回答选择题时，选出每小题答案后，用铅笔把答题卡对应题目的答案标号涂黑；如需改动，用橡皮擦干净后，再选涂其他答案标号。回答非选择题时，将答案写在答题卡上，写在试卷上无效。
3.考试结束后，本试卷和答题卡一并交回。
第 I 卷 客 观 题
一 、选择题(本大题共15小题，每小题2分，共30分.在每小题所给出的四个选项中，只有 一项是正确的，请用2B 铅笔把答题卡上相应的选项标号涂黑.)
1．小冯在使用天平测量质量的时候，在将游码归之前就进行了天平水平平衡的调节，之后他将物体放在右盘，将砝码放置在左盘，在加减砝码和调节游码以后，天平再次水平平衡。此时左盘砝码和游码位置如图所示，则待测物体的质量可能为（ ）
A．69gB．64gC．60gD．56g
2．在做“探究凸透镜成像规律”的实验中，某小组同学利用图甲测出了透镜的焦距后，正确安装并调节实验装置如图乙所示，在光屏上得到一个清晰的像。下列说法正确的是（ ）
A．由甲图可知该透镜焦距为40cm
B．乙图中成的是倒立放大的实像，符合放大镜的成像原理

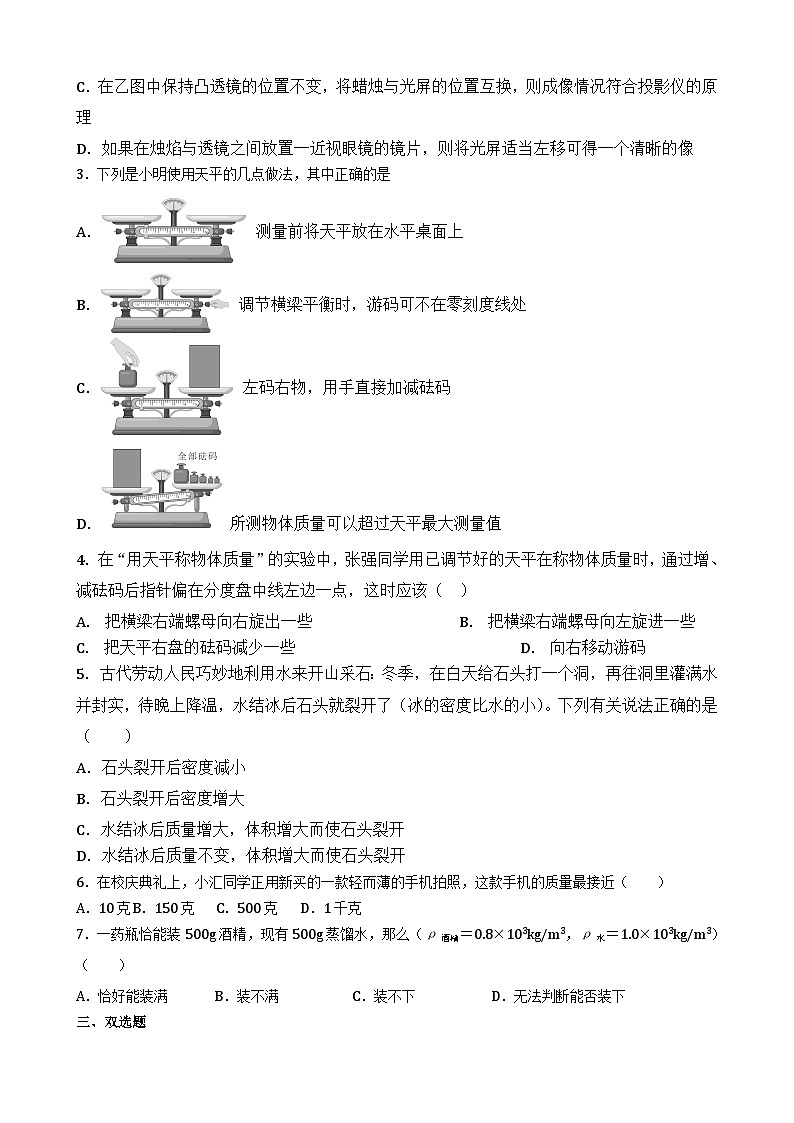

C．在乙图中保持凸透镜的位置不变，将蜡烛与光屏的位置互换，则成像情况符合投影仪的原理
D．如果在烛焰与透镜之间放置一近视眼镜的镜片，则将光屏适当左移可得一个清晰的像
3．下列是小明使用天平的几点做法，其中正确的是
A． 测量前将天平放在水平桌面上
B． 调节横梁平衡时，游码可不在零刻度线处
C． 左码右物，用手直接加减砝码
D． 所测物体质量可以超过天平最大测量值
4．在“用天平称物体质量”的实验中，张强同学用已调节好的天平在称物体质量时，通过增、减砝码后指针偏在分度盘中线左边一点，这时应该（ ）
A. 把横梁右端螺母向右旋出一些 B. 把横梁右端螺母向左旋进一些
C. 把天平右盘的砝码减少一些 D. 向右移动游码
5．古代劳动人民巧妙地利用水来开山采石：冬季，在白天给石头打一个洞，再往洞里灌满水并封实，待晚上降温，水结冰后石头就裂开了（冰的密度比水的小）。下列有关说法正确的是（ ）
A．石头裂开后密度减小
B．石头裂开后密度增大
C．水结冰后质量增大，体积增大而使石头裂开
D．水结冰后质量不变，体积增大而使石头裂开
6．在校庆典礼上，小汇同学正用新买的一款轻而薄的手机拍照，这款手机的质量最接近（ ）
A．10克B．150克C．500克D．1千克
7．一药瓶恰能装500g酒精，现有500g蒸馏水，那么（ρ酒精＝0.8×103kg/m3，ρ水＝1.0×103kg/m3）（ ）
A．恰好能装满B．装不满C．装不下D．无法判断能否装下
三、双选题

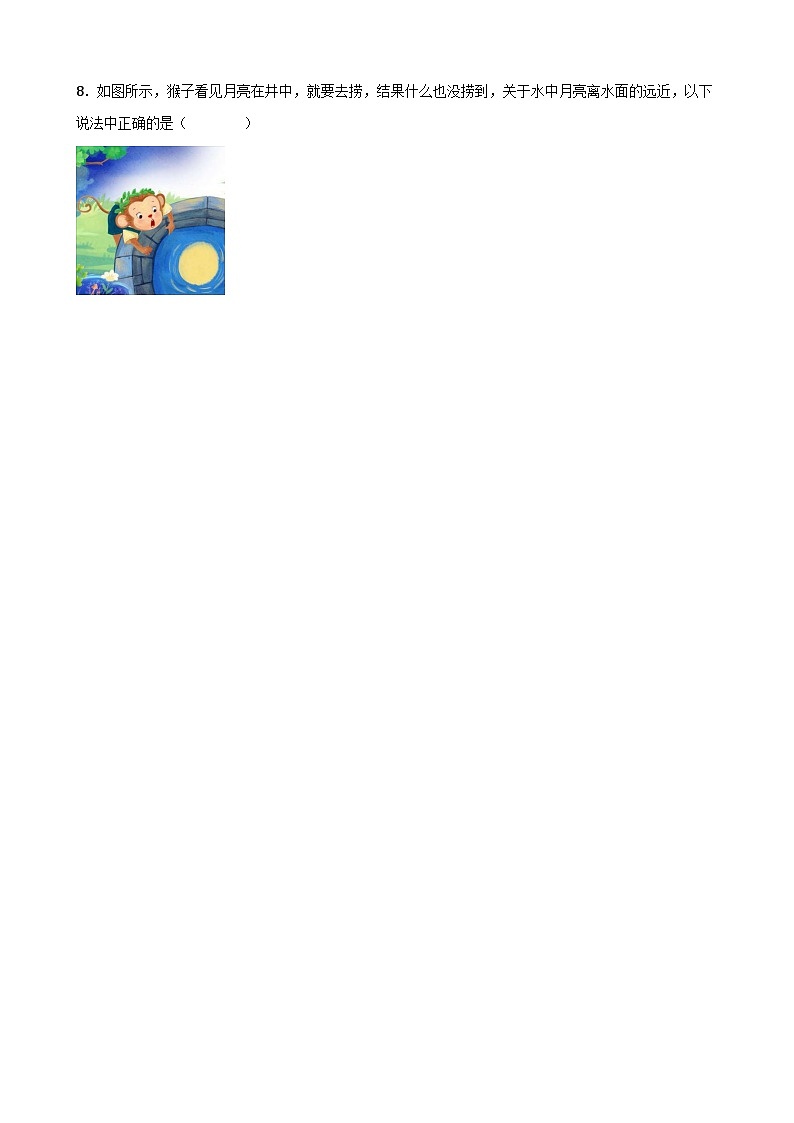

8．如图所示，猴子看见月亮在井中，就要去捞，结果什么也没捞到，关于水中月亮离水面的远近，以下说法中正确的是（ ）
题号
一
二
三
四
五
六
总分
得分
阅卷人
得分
A．月亮就在水的表面上B．井有多深，月亮就有多深
C．和猴子的眼睛到水面的距离相等D．和天上月亮到水面的距离相等
9．已知测得某小钢球的直径分别是1.73cm、1.73cm、1.72cm、1.74cm、1.74cm，则该球的直径应取（ ）
A．1.72cmB．1.74cmC．1.732cmD．1.73cm
10．现代生活，智能手机给人们带来了许多便利，但长时间盯着手机屏幕，容易导致视力下降，下列图中关于近视眼及其矫正原理图正确的是（ ）
A．甲和乙B．甲和丙C．乙和丙D．丙和丁
11． 如图所示，关于温度计的使用错误的是
A. 测液体温度时，温度计要紧靠烧杯侧壁
B. 温度计读数时，视线应该沿乙的方向
C. 体温计使用之前应该稍用力向下甩几下
D. 温度计的示数约为 38.5℃
12． 关于温度计和体温计的用法，下面说法正确的是
A. 用常用温度计测液体温度时，温度计的玻璃泡不要离开被测液体
B. 用体温计测量人的体温，读数时体温计不要离开人体
C. 如果没有用酒精给体温计消毒，也可以把体温计放在沸水中消毒
D. 常用的温度计和体温计都能测出冰水混合物的温度
13． 如图所示，小梦用激光笔对准看到的小鱼照射，以下说法正确的是（ ）
A. 能照亮小鱼，因为激光照到了鱼身上
B. 不能照亮小鱼，因为激光照到鱼身的上方
C. 不能照亮小鱼，因为激光照到鱼身的下方
D. 能照亮小鱼，因为激光照到鱼的像上，使像反射的光变强
14．下列关于光现象的说法正确的是
A. 图-1中，手影是光的反射形成的
B. 图-2中，潜望镜利用光的折射来观察物体
C. 图-3中，光的色散现象表明太阳光是由多种色光组成的
D. 图-4中，吸光“错位”是光沿直线传播形成的
15．(2021河北衡水景县期末)毛泽东《沁园春·长沙》中的诗句“鹰击长空,鱼翔浅底,万类霜天竞自由”为我们展示了一个雄鹰在广阔的天空中飞翔,鱼儿在清澈的水里游荡,万物都在秋光中争着过自由自在的生活的美丽场景。关于此诗句所描述的场景说法正确的是( )
A. 清澈的水底看上去要比实际位置更深
B. 在岸上看到水中的鱼儿是光的反射形成的
C. 若雄鹰与水面的距离为1km,其像与雄鹰的距离为2km
D. 在清澈平静的水面看到蓝天白云的倒影是光的折射形成的
二 、填空题(本大题共5小题，每小题2分，共10分.不需要写出解答过程，请把答案直接填在答题卡相应的位置上.)
16．(2019·嘉兴)如图所示,保持矿泉水瓶与白纸的位置不变,当向空瓶中倒入水后,可观察到"黑白颠倒"的现象,这是由于倒入水后的矿泉水瓶相当于形成了一块 镜。此时,若要将"黑白颠倒"的现象重新颠倒回来,白纸应__________(选填"靠近"或"远离")矿泉水瓶。
17．我们在教室的各个方向都能看到黑板上的字，这是光的________ 现象；而学习或工作用的台灯上有一个灯罩，其作用是利用光的________ 将光线尽量集中照到需要照射的地方，因此灯罩内表面应尽量________ ．
18．人眼的成像原理与 _____ （选填 “照相机”、“投影仪”或“放大镜”）相同。不少学生视力下降，患上近视眼，图 _____ （选填“甲”或“乙”）是近视眼的光路示意图，应该佩戴由。 _____ 透镜制成的眼镜来矫正。

19．如图所示是小云利用刻度尺测量铅笔长度的过程，请回答下列问题。
（1）在测铅笔的长度时，两种读数方式中正确的是 ___________图，此时铅笔的长度是 ___________cm；
（2）接着她用这把刻度尺对物理课本的长度测量了四次，四次读数分别为26.04cm、26.02cm、26.03cm、26.52cm，其中错误的数据是 ___________，该物理课本的长度应为 ___________。
20．将敲响的音叉接触水面，会溅起水花，这表明声音是由于物体_____产生的；人们面对面交谈时能听到对方的讲话声，表明_____能够传声；在水中的鱼能被它们喜欢的声音吸引，表明_____也能传声．
三、作图题（本大题共2小题，共8.0分）
21．如图，凸透镜的焦点为F，光心为O。
①在图中画出S点发出的光线a经过透镜光心后的光线
②S点发出的一条光线经过透镜后与主光轴平行，在图中画出上述光路。
22．图中入射光线与镜面成60º的夹角，请画出反射光线并标出反射角的大小。
四、实验探究题（本大题共3小题，共20.0分）
23．在探究“凸透镜成像规律”的实验中，凸透镜的焦距为10cm。
(1)将蜡烛、凸透镜和光屏依次放在光具座上，点燃蜡烛后，调整烛焰、凸透镜和光屏三者的中心大致在 ______ ；
(2)蜡烛、凸透镜和光屏在光具座上的位置如图所示，观察到光屏上有烛焰清晰的像（像未画出），该像是 ______ （填”正立”或“倒立”）、 ______ （填“放大”、“缩小”或“等大”）的实像，生活中的 ______ （填“照相机”、“投影仪”或“放大镜”）就是利用这个原理制成的；
(3)实验过程中由于蜡烛燃烧变短，烛焰在光屏上的像将向 ______ 移动，为了使烛焰的像再次成在光屏中央，应将凸透镜向 ______ 移动。（两空均填“上”或“下”）
24．如图所示，利用钢尺探究影响声音音调高低、响度大小的因素。实验过程如下：
（1）把钢尺紧按在桌面上，先让钢尺的一端伸出桌边短一些，拨动钢尺。听它振动发出的声音，然后钢尺的一端伸出桌边长一些，再拨动钢尺，听它振动发出的声音，两次振动幅度大致相同。实验现象是钢尺伸出桌面的长度越短，振动越______（选填“快”或“慢”），发出声音的音调越______（选填“高”或“低”），说明音调的高低与______有关；
阅卷人
得分
阅卷人
得分
阅卷人
得分
（2）把钢尺紧按在桌面上，钢尺伸出桌边的长度保持一定，先拨动钢尺振动的幅度小一些，再让钢尺振动的幅度大一些。实验现象是钢尺振动的幅度越小，发出声音的响度越______（选填”大”或“小”）。站在离钢尺越远的地方，听到钢尺发出的声音越______（选填“大”或“小”），说明声音的响度不仅与______有关，还与______有关。
25．如图1所示是“探究冰熔化时温度变化规律”的实验装置。图2是根据实验数据描绘出的冰在熔化过程中温度随时间变化的图像。请你完成下列内容：
（1）除了图1中所示的器材外，还需要的测量器材有______。
（2）如图2，由此判断冰是______。（选填“晶体”或“非晶体”）
（3）冰熔化过程经历了______min；加热到第3 min时，物质的状态为______（选填“液态”、“固态”或“固液共存”）。
（4）实验中某时刻温度计的示数如图3所示，其读数为_______℃。
（5）在加热过程中，杯口上方出现“白气”，“白气”是水蒸气______（填写物态变化）而成的。
（6）在实验过程中，不是用酒精灯直接加热试管，而是把装有冰的试管放在水中加热，这样做不但使试管受热均匀，而且冰的温度上升速度较______（选填“快”或“慢”），便于记录各个时刻的温度。
五、计算题（本大题共3小题，共20.0分）
26．2021年夏天在日本东京举行的奥运会预赛中，中国“飞人”苏炳添在百米赛跑中。他前5秒跑了55米，5秒末的速度为9.4m/s，最后9.83秒到达终点。
（1）求前5秒平均速度？
（2）苏炳添本次百米跑的平均速度为多少？（结果保留两位有效数字）
27．去年“十一”黄金周，小娟到外地旅游，买一硬质纪念杯，她很想知道这种材料的密度。于是她用天平测出杯盖的质量为46.8g，再把杯盖全部浸入装满水的溢水杯中，并测得溢出水的质量是15.6g。
（1）请你帮小娟算出这种材料的密度是多少？
（2）若测得整个空杯的质量为183g，则该纪念杯所用材料的体积为多大？
28．甲、乙两同学在同一直道上，从同一出发点沿相同方向跑步锻炼，运动的s−t图像如图所示．他们跑步时，速度较快的是 同学，相遇时距离出发点 m.
六、综合题（本大题共1小题，共12.0分）
29．（1）两条光线通过透镜的光路如图所示，该透镜是______透镜（选填“凸”“凹”），光线a透过玻璃砖，照射在木板上，画出______：
①光线a穿过玻璃砖的大致光路；
②木板M点在玻璃砖AB平面成的像M'。
（2）如图所示，烛焰S点发出三条光线（图中没画出），经过凸透镜后会聚到S点。
①请画出图中三条光线对应的入射光线及烛焰S点______；
②烛焰经凸透镜成的像，相对于物是______的（选填“放大”“缩小”）。
参考答案及解析
1．D
【详解】
物体放在右盘，将砝码放置在左盘，在加减砝码和调节游码以后，天平再次水平平衡时，左盘砝码的质量等于右盘物体的质量加上游码在标尺上对应的刻度值，即
m码=m物+m游
由图可知，游码在标尺上对应的刻度值为4g，所以，物体的质量
m物= m码- m游=60g-4g=56g阅卷人
得分
阅卷人
得分
故选D
2．在做“探究凸透镜成像规律”的实验中，某小组同学利用图甲测出了透镜的焦距后，正确安装并调节实验装置如图乙所示，在光屏上得到一个清晰的像。下列说法正确的是（ ）
A．由甲图可知该透镜焦距为40cm
B．乙图中成的是倒立放大的实像，符合放大镜的成像原理
C．在乙图中保持凸透镜的位置不变，将蜡烛与光屏的位置互换，则成像情况符合投影仪的原理
D．如果在烛焰与透镜之间放置一近视眼镜的镜片，则将光屏适当左移可得一个清晰的像
【答案】C
3．下列是小明使用天平的几点做法，其中正确的是（ ）
A． 测量前将天平放在水平桌面上
B． 调节横梁平衡时，游码可不在零刻度线处
C． 左码右物，用手直接加减砝码
D． 所测物体质量可以超过天平最大测量值
【答案】A
4．在“用天平称物体质量”的实验中，张强同学用已调节好的天平在称物体质量时，通过增、减砝码后指针偏在分度盘中线左边一点，这时应该（ ）
A. 把横梁右端螺母向右旋出一些 B. 把横梁右端螺母向左旋进一些
C. 把天平右盘的砝码减少一些 D. 向右移动游码
【答案】D
5．古代劳动人民巧妙地利用水来开山采石：冬季，在白天给石头打一个洞，再往洞里灌满水并封实，待晚上降温，水结冰后石头就裂开了（冰的密度比水的小）。下列有关说法正确的是（ ）
A．石头裂开后密度减小
B．石头裂开后密度增大
C．水结冰后质量增大，体积增大而使石头裂开
D．水结冰后质量不变，体积增大而使石头裂开
【答案】D
6．B
【解析】
一部手机的质量在150克左右，故ACD不符合题意，B符合题意。
故选B。
7．B
【解析】
由题知， ，
根据 可得，瓶子的容积
500g蒸馏水的体积
由于 ，所以500g蒸馏水装不满药瓶，故B符合题意，ACD不符合题意。
故选B。
8．D
【详解】因为平面镜成的像和物体到镜面的距离相等，所以水中月亮离水面的距离和天上月亮到水面的距离相等。
故选D。
9．D
【详解】多次测量求平均值，可以减小误差，因此求出5次测量结果的平均值即可最接近小球的直径，即
由题干可知，测量结果是小数点后保留两位小数。故ABC不符合题意，D符合题意。
故选D。
10．A
【详解】
甲图成像在视网膜之前，是近视眼的成因；乙图佩戴凹透镜，是近视眼的矫正；丙图成像在视网膜之后，是远视眼的成因；丁图佩戴凸透镜，是远视眼的矫正。
故选A。
11． A
解答：A．测液体温度时，温度计的玻璃泡不能碰到容器壁，A错误，符合题意；
B．温度计读数时，视线应与温度计液柱上表面相平，即视线应该沿乙方向，B正确，不符合题意；
C．体温计有缩口，使用之前应该用力向下甩几下，否则玻璃管内的液体不能回到玻璃泡内，C正确，不符合题意；
D．图中温度计的分度值为0.1°C，示数为38.5℃，D正确，不符合题意。
故答案为：A。

分析：使用温度计时，玻璃泡不能碰到容器壁；读取示数时视线正对刻度尺；根据温度计液柱位置测量温度。
12． A
解答：A. 普通温度计的液面随时根据温度的不同而变化，所以用常用温度计测液体温度时，温度计的玻璃泡不要离开被测液体，A符合题意；
B. 体温计中有缩口的存在，所以用体温计测量人的体温，读数时体温计可以离开人体，B不符合题意；
C. 因为体温度的测量范围是35℃-42℃，沸水的温度远远超出了此范围，所以不可以把体温计放在沸水中消毒，C不符合题意；
D. 因为体温度的测量范围是35℃-42℃，而冰水混合物的温度为0℃，所以体温计不都能测出冰水混合物的温度，D不符合题意；
故答案为：A．

分析：使用温度计测量物体的温度时，应先估计物体的温度，选择合适量程的温度计进行测量，等到示数稳定后再读数。利用温度计测量物体的温度时，温度计的液泡不能与容器底盒容器壁接触，读数时应与刻度相平进行读数。
13． A
解答：鱼反射的光线在水面处发生折射，折射光线进入眼睛，小梦就看到了鱼，由于光的折射中光路是可逆的，从看到鱼的位置正对鱼照射，能把鱼照亮。
故答案为：A。

分析：光折射时，光路是可逆的，激光可以逆着传播方向照射倒鱼的身上。
14． C
解答：A．手影是光的直线传播形成的，A不符合题意；
B．潜望镜是一种利用光线反射原理所制成的光学仪器，与平面镜成像原理相同。B不符合题意；
C．太阳光通过棱镜后被分散为各种颜色的光，这种现象叫光的色散，说明了白光是由多种色光混合而成的，C符合题意；
D．会形成“错位”是因为发生了光的折射现象，D不符合题意。
故答案为：C。

分析：太阳光经过三棱镜会变成彩色光带，此现象叫做光的色散，太阳光是一种复色光，是由红、橙、黄、绿、青、蓝、紫七种颜色的光字合而成的。
15．【答案】C;
【解析】水底反射出的光斜射入空气时,在水面上发生折射,折射角大于入射角,折射光线进入人眼,人眼逆着折射光线的方向看去,就会觉得水底更浅了,故A错误;从岸上看见水中的鱼儿是光从水中射入空气发生折射形成的虚像,故B错误;水面相当于平面镜,若雄鹰与水面的距离为1km,则雄鹰的像与水面的距离也为1km,所以其像与雄鹰的距离为2km,故C正确;在清澈平静的水面看到蓝天白云的倒影属于平面镜成像,其原理是光的反射,故D错误。
16． 凸透 靠近
解析：倒入水后的矿泉水瓶相当于凸透镜,可观察到“黑白颠倒”的现象,说明成倒立的像,若要将“黑白颠倒”的像重新颠倒回来,需要成正立的像,当物体在凸透镜的焦距之内时可以成正立、放大的虚像,因此白纸应靠近矿泉水瓶,位于凸透镜的焦距之内即可。
17．漫反射，镜面反射，光滑
【详解】
本题考查的知识点是凹凸不平的表面对光将发生漫反射，光滑的表面对光将发生镜面反射．黑板上的字是为了各个方向的同学都能看见，所以光照到上面是发生了漫反射；而台灯的目的是让光线射向同一地方，所以台灯灯罩做成光滑，为了能发生镜面反射．
18． 照相机 甲 凹
【详解】[1]眼球好像一架照相机，晶状体和角膜的共同作用相当于一个凸透镜，视网膜相当于光屏， 我们看物体时，通过睫状体的伸缩来调节晶状体的弯曲程度，改变晶状体的焦距，使不同远近的物体都能在物距大于二倍焦距的范围，在视网膜上成缩小、倒立的实像。
[2][3]近视眼是晶状体的曲度变大，会聚能力（即折光能力）增强，像呈在视网膜的前方，应佩戴发散透镜，即凹透镜，使光线推迟会聚。
19． 甲 3.40 26.52cm 26.03cm
【详解】（1）[1]读图可知，乙图中刻度尺在读数时，视线并未与尺面末端刻度垂直，因此乙是错误的，甲是正确的。
[2]图甲中刻度尺的分度值为1mm，其示数为3.40cm。
（2）[3]刻度尺读数时，由于最后一位是估读值，每次估读可以不相同，其余位数属于准确值，应该相同， 26.52cm估读值的前一位数字和其他三次数据的不同，属错误数据，应去除。
[4]去除错误数据26.52cm，其余三个数据求平均值可得物理课本的长度
20．振动 空气 液体
【详解】
将敲响的音叉接触水面会溅起水花，这表明：声音是由于物体振动产生的；通常我们听到的声音是靠空气传到人耳的，所以人们面对面交谈时能听到对方的讲话声，表明空气能够传声；鱼听见的声音是通过水(液体)传播的．
点睛：（1）声音是由物体振动产生的，一切发声体都在振动，当振动停止，发声也停止．（2）声音的传播需要介质，空气、液体和固体都能充当声音传播的介质．
21．
【详解】[1][2]过光心的光线，经透镜后传播方向不改变，如图。S点发出的一条光线经过透镜后与主光轴平行，故它的入射光线一定过焦点，如图：
22．
【解析】在反射现象中，反射光线，入射光线和法线都在同一个平面内；反射光线，入射光线分居法线两侧；反射角等于入射角。这就是光的反射定律。根据光的反射定律画出反射光线，入射角是入射光线与法线的夹角，反射角是反射光线与法线的夹角，故反射角=入射角=90º-60º=30º。作图如图：
23． 同一高度 倒立 放大 投影仪 上 下
【详解】(1)[1]调整烛焰、凸透镜和光屏三者的中心大致在同一高度，目的是使像呈现在光屏的中央。
(2)[2][3][4]由图可知，物距小于像距且能成清晰的像，故原理和投影仪一样，成倒立放大的实像。
(3)[5][6]蜡烛变短，光屏上的像会偏上，此时应将凸透镜向下，使三者中心还在同一高度。
24． 快 高 振动的快慢 小 小 振幅 距发声体的远近
【解析】（1）[1][2][3]钢尺伸出桌边越短，钢尺越容易发生振动，振动越快，频率越高，音调越高，说明音调与振动的快慢即频率有关。
（2）[4]声音的响度与物体振动幅度有关，振幅越大，响度越大，振幅越小，发出声音的响度越小。
[5][6]声音的响度不仅与振幅有关还与距发声体的远近有关，站在离钢尺越远的地方，听到钢尺发出的声音越小。
25． 停表##秒表 晶体 3 固液共存 -2 液化 慢
【详解】（1）[1]实验过程中需要测量温度和时间，所以我们需要测量温度和时间的工具，图中已经有测量温度的温度计，所以还需要测量时间的秒表。
（2）[2]由图2可知，冰在熔化过程中温度保持0℃不变，冰是晶体。
（3）[3][4]冰从第2分钟开始熔化，到第5分钟熔化结束，冰熔化过程的时间是3分钟。加热到第3 min时，冰正在熔化过程中，所以此时冰处于固液共存态。
（4）[5]由图3可知，温度计的分度值是1℃，此时温度计的示数为-2℃。
（5）[6]“白气”是水蒸气遇冷液化形成的小水珠。
（6）[7]不是用酒精灯直接对试管加热，而是把装有冰的试管放在水中加热，这种加热方法叫做水浴法加热；由于水的温度远低于酒精灯火焰的温度，所以水浴法加热可以使冰的温度上升速度较慢，便于记录各个时刻的温度。
26．（1）11m/s；（2）10.17m/s
【解析】
解：（1）根据得前5秒平均速度为
（2）苏炳添本次百米跑的平均速度为
答：（1）前5秒平均速度为11m/s；
（2）苏炳添本次百米跑的平均速度为10.17m/s。
27．（1）3×103kg/m3；（2）61cm3
【解析】解：（1）杯盖的体积
V盖＝V溢水＝＝＝15.6cm3
这种材料的密度
ρ＝＝＝3g/cm3＝3×103kg/m3
（2）该空杯所用材料的体积
V杯＝＝＝61cm3
答：（1）这种材料的密度是3×103kg/m3；
（2）若测得整个空杯的质量为183g，则该纪念杯所用材料的体积为61cm3。
28．【答案】乙
200

【解析】
【分析】
本题考查了速度公式的应用，能从物体的s−t图象得出相关信息是关键。
分析题图，甲在120s内运动200m，可得相遇点到出发点的距离；而乙在120s−60s=60s内运动了200m，运动相同的路程，乙用的时间少，利用速度公式v=st比较两物体的速度大小关系；
从图象可知，他们相遇时距离出发点的距离。
【解答】
由图象知，甲在120s内运动200m，即相遇点距离出发点200m，而乙在120s−60s=60s内运动了200m，通过的路程相同，乙用的时间少，由v=st可知乙的速度较快；
从图象可知，他们相遇时距离出发点距离200m。
故答案为：乙；200。
29． 凹 缩小
【详解】（1）[1]由图示知，光线经过透镜被发散了，所以经过的透镜是凹透镜。
[2]光线a由空气斜射入玻璃中，则折射角小于入射角，折射光线在玻璃砖中继续传播，在AB界面斜射入空气中，此时的折射角大于入射角，且第二次折射时的入射角等于第一次折射时的折射角，据光的折射现象中光路可逆知，第二次的折射角等于第一次的入射角，所以从玻璃砖折射出来的光线与光线a平行。
木板上的M点在玻璃砖的AB面成像，这时的AB面相当于平面镜，据平面镜的成像原理，先将AB面反向延长，然后过M点作AB的垂线，据像到镜面的距离与物体到镜面的距离，确定像点M'的位置。作图如下：
（2）[3]由图示知，经凸透镜折射后的三条光线中：一条经过焦点，此光线的入射光线平行于主光轴；一条经过光心，此光线的入射光线传播方向与折射光线相同，这两条入射光线的交点，即为烛焰S点，连接S与第三个入射点，即为第三条入射光线。所以作图如下：
[4]由作出的图示知，烛焰经凸透镜成像时的物距大于像距，所以所成的是缩小、倒立的实像。
