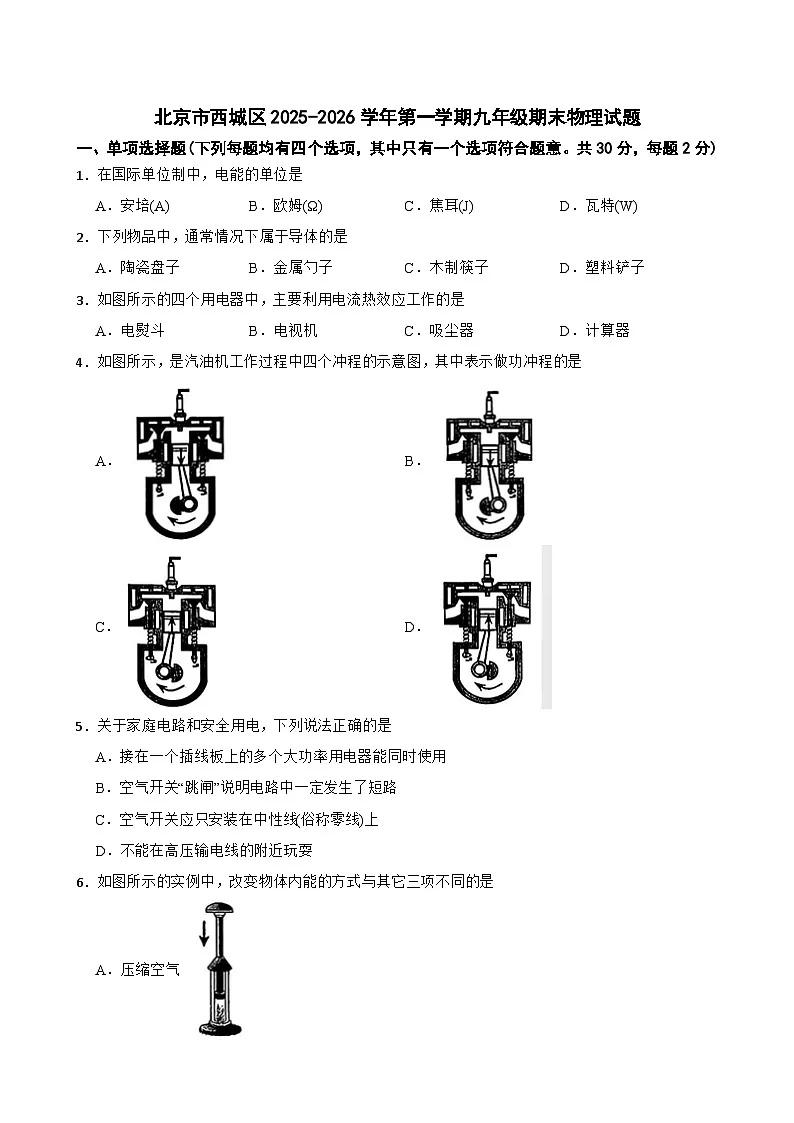

北京市西城区2025-2026学年第一学期九年级期末物理试题

这是一份北京市西城区2025-2026学年第一学期九年级期末物理试题，共16页。试卷主要包含了单项选择题，多项选择题，实验探究题，科普阅读题，计算题等内容，欢迎下载使用。
一、单项选择题(下列每题均有四个选项，其中只有一个选项符合题意。共30分，每题2分)
1．在国际单位制中，电能的单位是
A．安培(A)B．欧姆(Ω)C．焦耳(J)D．瓦特(W)
2．下列物品中，通常情况下属于导体的是
A．陶瓷盘子B．金属勺子C．木制筷子D．塑料铲子
3．如图所示的四个用电器中，主要利用电流热效应工作的是
A．电熨斗B．电视机C．吸尘器D．计算器
4．如图所示，是汽油机工作过程中四个冲程的示意图，其中表示做功冲程的是
A．B．
C．D．
5．关于家庭电路和安全用电，下列说法正确的是
A．接在一个插线板上的多个大功率用电器能同时使用
B．空气开关“跳闸”说明电路中一定发生了短路
C．空气开关应只安装在中性线(俗称零线)上
D．不能在高压输电线的附近玩耍

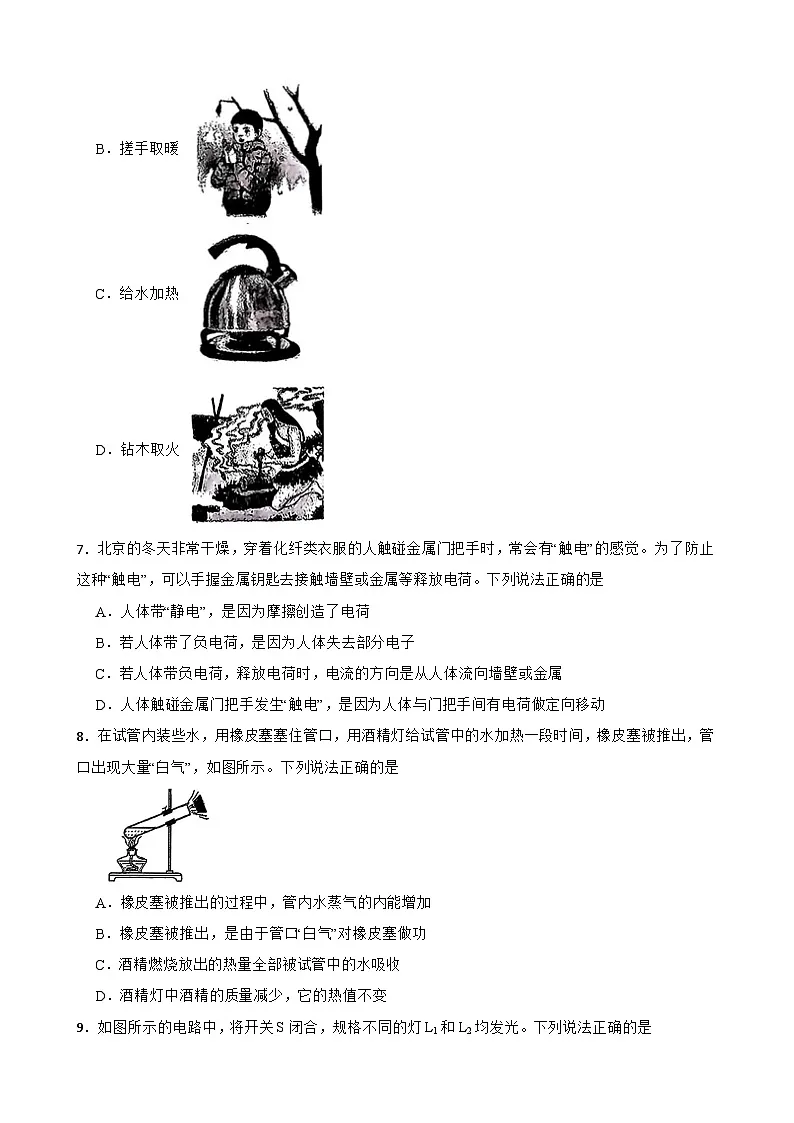

6．如图所示的实例中，改变物体内能的方式与其它三项不同的是
A．压缩空气
B．搓手取暖
C．给水加热
D．钻木取火
7．北京的冬天非常干燥，穿着化纤类衣服的人触碰金属门把手时，常会有“触电”的感觉。为了防止这种“触电”，可以手握金属钥匙去接触墙壁或金属等释放电荷。下列说法正确的是
A．人体带“静电”，是因为摩擦创造了电荷
B．若人体带了负电荷，是因为人体失去部分电子
C．若人体带负电荷，释放电荷时，电流的方向是从人体流向墙壁或金属
D．人体触碰金属门把手发生“触电”，是因为人体与门把手间有电荷做定向移动
8．在试管内装些水，用橡皮塞塞住管口，用酒精灯给试管中的水加热一段时间，橡皮塞被推出，管口出现大量“白气”，如图所示。下列说法正确的是
A．橡皮塞被推出的过程中，管内水蒸气的内能增加
B．橡皮塞被推出，是由于管口“白气”对橡皮塞做功
C．酒精燃烧放出的热量全部被试管中的水吸收
D．酒精灯中酒精的质量减少，它的热值不变

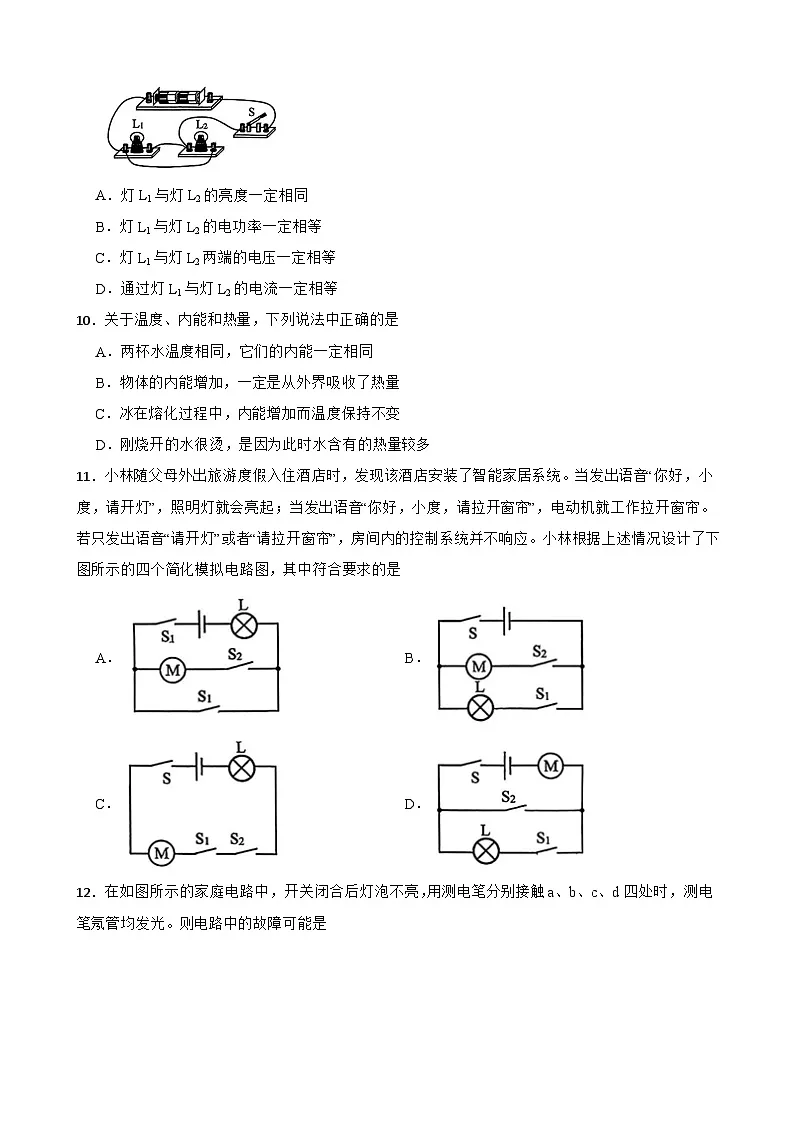

9．如图所示的电路中，将开关S闭合，规格不同的灯L1和L2均发光。下列说法正确的是
A．灯L1与灯L2的亮度一定相同
B．灯L1与灯L2的电功率一定相等
C．灯L1与灯L2两端的电压一定相等
D．通过灯L1与灯L2的电流一定相等
10．关于温度、内能和热量，下列说法中正确的是
A．两杯水温度相同，它们的内能一定相同
B．物体的内能增加，一定是从外界吸收了热量
C．冰在熔化过程中，内能增加而温度保持不变
D．刚烧开的水很烫，是因为此时水含有的热量较多
11．小林随父母外出旅游度假入住酒店时，发现该酒店安装了智能家居系统。当发出语音“你好，小度，请开灯”，照明灯就会亮起；当发出语音“你好，小度，请拉开窗帘”，电动机就工作拉开窗帘。若只发出语音“请开灯”或者“请拉开窗帘”，房间内的控制系统并不响应。小林根据上述情况设计了下图所示的四个简化模拟电路图，其中符合要求的是
A．B．
C．D．
12．在如图所示的家庭电路中，开关闭合后灯泡不亮，用测电笔分别接触a、b、c、d四处时，测电笔氖管均发光。则电路中的故障可能是
A．中性线某处断路B．相线某处断路
C．灯泡断路D．开关短路
13． 将标有“220V40W”的灯泡L1与标有“220V60W”的灯泡L2串联后接到220V的电路中，两灯的功率分别为P1和P2；若将L1和L2并联后接到220V的电路中，两灯的功率分别为P3和P4。若两灯丝的电阻值保持不变，则下列判断正确的是
A．P1>P2>P3>P4B．P4>P1>P2>P3
C．P4>P3>P1>P2D．P4>P2>P3>P1
14．小强要制作一个简易调光台灯，他准备了电压恒为3V的移动电源，规格为“”的小灯泡作为光源，一个阻值为1Ω的定值电阻作为保护电阻，四个最大阻值不同的机械式电位器，一个开关、导线若干。若已知小灯泡微亮时，其两端电压为0.5V，通过的电流为0.2A。为了在调节电位器旋钮过程中，小灯泡能从微亮逐渐变为正常发光，则小强应从以下四个电位器中挑选哪个串联在电路中最合适
A．0~5ΩB．0~12ΩC．0~50ΩD．0~100Ω
15．如图所示，是小娟设计的一款炒菜机模型的简化电路图，它可以实现常温翻炒、大火翻炒、小火焖煮和大火焖煮四种工作模式，当电动机工作时，可以实现翻炒。电动机上标有“6V3W”的字样且通电后能正常工作，R1、R2为阻值相等的发热电阻，四种工作模式中电流表最大示数为1.5A。下列说法正确的是
A．开关S与1、2触点接触时，炒菜机为大火焖煮模式
B．炒菜机处于常温翻炒与大火焖煮模式时，电流表示数之比为2：1
C．炒菜机处于小火焖煮与大火焖煮模式时，电路的电功率之比为1：4
D．炒菜机处于大火焖煮模式时，该电路在 1min 内产生的热量为360J
二、多项选择题(下列每题均有四个选项，其中符合题意的选项均多于一个。共10分，每题2分。每题选项全选对得2分，选对但不全的得1分，有错选的不得分)
16．下列说法中正确的是
A．燃料的热值越大，它完全燃烧时放出的热量越多
B．在一定条件下，不同形式的能量可以相互转化
C．热机效率越高，燃料完全燃烧放出热量越多
D．通常蒸汽机的效率比内燃机的效率低
17．如图所示是小丽做的四个实验，下列说法中正确的是
A．将两个铅柱紧压在一起，下面挂20kg的重物都不能拉开，这说明分子之间存在引力
B．推倒第一块小木板会产生连锁反应，使最后的大木板被推倒，由此说明能量不守恒
C．抽掉玻璃板，两瓶气体逐渐混合，颜色变得均匀，这是由于气体分子在重力作用下运动
D．简易汽轮机的扇叶能转动起来，是由于易拉罐中的水被加热，喷出的蒸汽对扇叶做功
18．下列说法中正确的是
A．电路两端有电压，电路中可能没有电流
B．导体电阻的大小与通过该导体的电流大小无关
C．电阻丝的实际功率越大，电流通过它做功就越快
D．额定功率相同的两个用电器，工作相同时间所消耗的电能相同
19．在两个相同的烧杯中分别装有质量相同的两种液体 A、B，用额定电压相同的甲、乙两个电加热器分别加热液体A、B，电加热器的额定功率.P 甲> Pz，它们均正常工作。液体A、B的温度随加热时间变化的关系如图所示。不考虑热量损失，下列说法中正确的是
A．相同时间内，液体A吸收的热量等于液体B吸收的热量
B．相同时间内，甲电加热器消耗的电能比乙电加热器少
C．电加热器甲的电阻丝阻值小于乙的电阻丝阻值
D．液体A的比热容大于液体B的比热容
20．如图甲所示电路中，电源两端的电压保持不变，R0为定值电阻。闭合开关S，调节滑动变阻器的滑片从最右端滑至最左端的过程中，电流表的示数与两电压表示数的关系图像如图乙所示。当滑动变阻器的滑片 P在最左端时，小灯泡恰好正常发光。下列说法中正确的是
A．定值电阻R0的阻值为10ΩB．滑动变阻器的最大阻值为20Ω
C．小灯泡的电功率变化量为0.9WD．电路的总电功率变化量为3W
三、实验探究题(共48分, 21、29、31题各6分, 22、27题各3分, 23、24、25、26题各2分,28题7分, 30题5分, 32题4分)
21．
（1）图甲所示的电阻箱的示数为 Ω。
（2）小华家12月的月初、月末电能表示数图乙所示，若每度电的费用是0.5元，则他家12月的电费为 元。
（3）请将图丙中的电灯和开关接入家庭电路中 。
22．请根据如图所示的实验，回答下列问题：
（1）在图甲所示的实验中，把一块干净的玻璃板吊在弹簧测力计的下面，读出测力计的示数。然后使玻璃板水平接触水面，稍用力向上拉玻璃板，测力计示数会 (选填“变大”或“变小”)，这是由于 。
（2）在图乙所示的实验中，红墨水在热水中比在冷水中扩散得更快，这说明 。
23．如图所示，为一身高测量仪的电路图，当方框A中为 ，方框B中为 时，被测人身高变高时电表的示数增大。(选填“电流表”、“电压表”或“定值电阻”)
24．在烧杯中加入盐水，将锌片和铜片部分浸入盐水中，制成一个自制电池。用电压表测量该自制电池的电压，如图所示。该电池的负极是 (选填“锌片”或“铜片”)。若将两个相同的该款自制电池串联后，用电压表测量两端电压，电压表的示数会 （选填“变大”、“变小”或“不变”）。
25．如图所示电路中，闭合开关后小灯泡发光。用酒精灯给灯丝加热，发现小灯泡会变暗。请你根据该实验现象，提出一个可探究的科学问题：
26．实验桌上备有如图所示的实验器材，其中四根电阻丝的长度、横截面积和材料标注如图，请回答下列问题：
（1）探究导体电阻大小跟导体横截面积是否有关，应选用1号和 号电阻丝。
（2）将3、4号电阻丝分别接入电路中，接入 号电阻丝时电流表的示数较大。
27．如图甲所示，是小慧连接的探究“并联电路中电流关系”实物电路。
（1）请你根据实物电路画出对应的电路图 。
（2）闭合开关S后，电流表A1和A2的示数分别如图乙和图丙所示，则通过小灯泡L1的电流为 A，通过小灯泡L2的电流为 A。
28．小亮和小乐做探究“通过导体的电流跟导体两端电压的关系”的实验。
（1）小亮连接的实物电路如图所示，小乐指出小亮连接的电路有一处错误，若闭合开关S，则电路中 表会无示数。请你在错接的导线上画“×”，然后用笔画线代替导线，画出正确接线 。
（2）小亮改正了电路的错误连接后，闭合开关S前，应将滑动变阻器的滑片P移动到 端(选填“A”或“B”)。
（3）实验过程中，若要增大电阻R 两端的电压，应将 。
（4）小亮经多次实验得到如下表所示的实验数据，通过分析发现通过导体的电流与导体两端电压的比值 ，由此可得出实验结论： 。
29．小萱想探究电流通过导体产生的热量与什么因素有关。她连接了如图甲所示的电路。在图甲、乙中有A、B、C三个相同的透明容器，其中密封着等量的空气，三个容器中都有一根电阻丝，电阻丝的阻值分别为5Ω、10Ω和5Ω。在C容器外部有一根15Ω的电阻丝和透明容器内5Ω的电阻丝并联。
（1）此实验通过 反映电流通过导体产生热量的多少。
（2）小萱利用图甲所示电路进行实验，通电一定时间后，观察发现 。经过大量实验可得到结论：在电流相同、通电时间相同的情况下， 。
（3）若想探究电流通过导体产生的热量与通过导体的电流大小是否有关，可以用图乙的装置替换图甲中 (选填“A”或“B”)密封容器进行实验。实验时，在C容器外部并联15Ω的电阻丝的作用是 。
30．小京想测量一只额定电压为U1的小灯泡正常发光时的电阻，但发现实验桌上没有电流表。于是他利用已有的器材，及阻值为R0的定值电阻，设计了如图所示的电路。
（1）请补充主要实验步骤；
①按电路图连接电路，只闭合开关S、S1，调节滑动变阻器，使 ；
② (选填“向右调节滑片”“向左调节滑片”或“保持滑片的位置不变”)，只闭合开关 ，读出电压表的示数为U2。
（2）请用U1、U2和R0表示小灯泡正常发光时的电阻 RL,RL=_.
31．小明利用如图所示装置做“比较不同物质吸热的情况”的实验。
（1）用两个相同规格的电加热器进行实验，目的是为了通过比较 (选填“加热时间”或“升高的温度”)来比较物质吸收热量的多少。
（2）将质量相等的甲、乙两种液体分别倒入烧杯中，用相同规格的电加热器加热，当它们吸收相同热量时，通过比较 (选填“加热时间”或“升高的温度”)来比较不同物质吸热能力的强弱。
（3）请你画出该实验的数据记录表 。
（4）根据实验测量的数据绘制出甲、乙两种液体的温度随时间变化图像如丙图所示。若已知在甲、乙两种液体中有一种适合作为汽车冷却剂，你通过分析图像可知：液体 (选填“甲”或“乙”)可以作为汽车冷却剂。
（5）小明认为该实验中的电加热器可以换为酒精灯，然后测量实验中燃烧掉的酒精质量并查出酒精的热值，就能计算出两种液体吸收的热量，进而计算出两种液体的比热容。若按照他的想法进行实验，计算出的液体比热容数值会比真实值 (选填“偏大”或“偏小”)。
32．小蕾连接了如图所示的电路，电源两端电压U保持不变，R0为定值电阻，闭合开关S，读出并记录电流表的示数I1。断开开关S，将定值电阻R1更换为不同阻值的定值电阻R2，再次闭合开关S，读出并记录电流表的示数I2，小蕾发现I1
四、科普阅读题(共4分)
33．请阅读《人形机器人》并回答。
人形机器人
2025年8月8日至12日，世界机器人大会于北京举办，此次大会汇聚全球超200家企业的1500多件展品，其中人形机器人整机企业有50家参展，为同类展会之最。
如图所示为一款国产人形机器人，其身高1.32m，折叠后仅0.69m，它的质量(含电池)为36kg，电池容量为9000mAh，额定电压为60V。该款机器人采用中空关节走线技术，避免了外置线缆的杂乱感，设计兼顾结构稳定性和便携性；它拥有23个关节，手指灵巧、膝关节强健，每个动作都模拟人类自然姿态。它的驱动电机将电能转化为机械能的效率为60%，使它最快行走速度为2m/s。它的外壳使用PEEK材料，具有耐高温、耐化学药品腐蚀等能力。它还搭载了高算力模组，配合深度相机与3D激光雷达，实现360°环境感知，能精准识别障碍物、规划路径，并分辨家庭成员面部表情。它具备语音交互功能，结合麦克风阵列与降噪技术，语音交互流畅。
在不远的未来，人形机器人将在家庭生活辅助、工业生产协同、公共服务拓展、危险区域救援等领域给我们的生产生活带来更多便利。
请根据上述材料，回答下列问题：
（1）人形机器人行走过程中将电能转化为 。
（2）该款机器人充满电时，电池具有的总电能为 J。
（3）若该机器人以最大速度做匀速直线运动时，它的机械功率为 360W，此时驱动电机消耗电能的功率为 W，它的工作电流是 A。
五、计算题(共8分， 34、35题各4分)
34．如图甲所示，是小亮为测量击打力而设计的简易模拟电路图，闭合开关S，当击打压力应变片 R 时，可以通过电流表的示数来反映击打力的大小。已知电源两端电压为 24V且保持不变，定值电阻R0的阻值为20Ω，电流表的量程为0~0.6A，压力应变片R的电阻值与击打力 F的关系如图乙所示。求：
（1）当小亮用1000N的力击打压力应变片R时，电流表的示数。
（2）在保证电路元件安全的情况下，该电路能测量的最大击打力。
（3）为使该电路能测量3000N的击打力，需要对小亮的设计进行改进。在不改变电路连接方式、电流表的量程及压力应变片R的情况下，请你通过计算提出一种合理的改进建议。
35．如图所示的实物电路中，电源两端电压U保持不变，小灯泡L标有“6V3W”字样，且灯丝电阻不变。当三个开关都闭合时，小灯泡正常发光，电流表示数为0.8A；当只闭合开关S，滑动变阻器的滑片置于某点时，其电功率为P，并且恰好与此时小灯泡的电功率PL相等。
（1）请画出相关的等效电路图。
（2）求定值电阻R的阻值。
（3）求小灯泡的电功率PL。
答案解析部分
1．【答案】C
2．【答案】B
3．【答案】A
4．【答案】B
5．【答案】D
6．【答案】C
7．【答案】C
8．【答案】D
9．【答案】C
10．【答案】C
11．【答案】B
12．【答案】A
13．【答案】C
14．【答案】B
15．【答案】C
16．【答案】B,D
17．【答案】A,D
18．【答案】A,B,C
19．【答案】C,D
20．【答案】A,B,D
21．【答案】（1）3958
（2）80.05
（3）
22．【答案】（1）变大；玻璃分子和水分子间存在引力
（2）分子热运动的剧烈程度跟温度有关
23．【答案】电压表；定值电阻
24．【答案】锌片；变大
25．【答案】导体的电阻大小与它的温度是否有关
26．【答案】（1）3
（2）4
27．【答案】（1）
（2）0.2；0.3
28．【答案】（1）电压表；
（2）A
（3）滑动变阻器的滑片向右移动
（4）不变；当导体的电阻一定时，通过导体的电流跟导体两端电压成正比
29．【答案】（1）U形管液面高度的变化
（2）右侧U形管液面高度的变化较大；电流通过导体产生的热量与导体的电阻大小有关
（3）B；并联分走部分电流，使通过A、C容器中电阻丝上的电流不同
30．【答案】（1）电压表的示数为U1；保持滑片的位置不变；S和 S2
（2）U1R0U2-U1
31．【答案】（1）加热时间
（2）升高的温度
（3）
（4）乙
（5）偏大
32．【答案】当把 R1、R2分别接入电路中，等效电路如下图所示。
依据欧姆定律：U0=I1R0,U0=I2R0,，由 I1U0U2
依据公式： R1=U1I1,R2=U2I2,
可知R1>R2
33．【答案】（1）机械能
（2）1.944×106
（3）600；10
34．【答案】（1）解： 当用1000N的力击打压力应变片R 时，由乙图可知：R=30Ω
I=URμ=UR+R0=24V30Ω+20Ω=0.48A
（2）解：由于.Imax=0.6A，
因此 Ri|:min=UImax=24V0.6A=40Ω
Rmin=R加水-R0=40Ω-20Ω=20Ω,
由乙图可知： Fmax=2000N
（3）解：由乙图可知： 当击打力 F=3000N时， R=10Ω
R0'=UImax-R=24V0.6A-10Ω=30Ω
因此，可以用阻值为30Ω的定值电阻替换原定值电阻R0
35．【答案】（1）解：当开关都闭合时，电路如图甲所示；当只闭合开关S时，电路如图乙所示；
（2）解： 在甲图中，小灯泡L 正常发光， U=UL0=6V
IL=ULRL=6V12Ω=0.5A$，$Ik=I-IL=0.8A-0.5A=0.3A
定值电阻 R=UIR=6V0.3A=20Ω
（3）解： 在乙图中，P=PL ， 由. P=UPT',PL=UL'T'可知：
由于RL与 Rp串联：
所以： UP'=UL'=U2=6V2=3V=UL02
因此小灯泡的电功率 U/V
0.5
0.8
1.2
1.6
2.0
2.4
I/A
0.10
0.16
0.24
0.32
0.40
0.48
加热时间t/ min







甲的温度T∥℃







乙的温度T∠/℃
