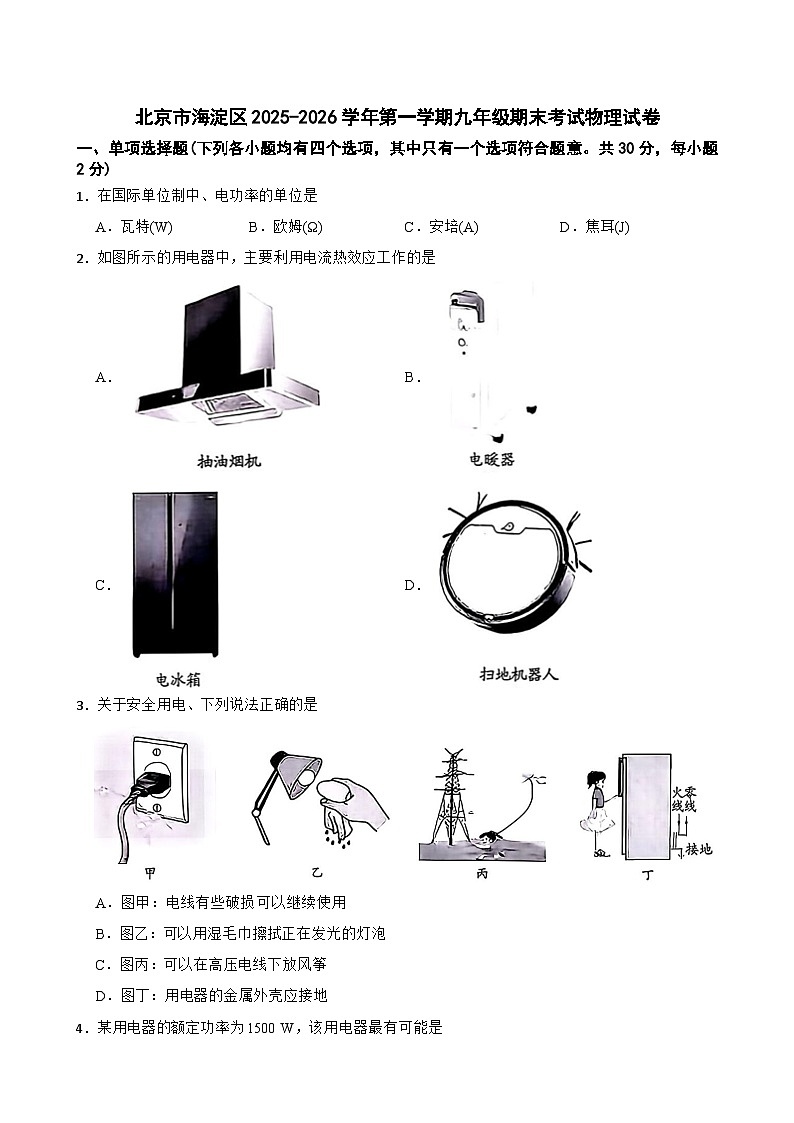

北京市海淀区2025-2026学年第一学期九年级期末考试物理试卷

这是一份北京市海淀区2025-2026学年第一学期九年级期末考试物理试卷，共15页。试卷主要包含了单项选择题，多项选择题，实验探究题，科普阅读题，计算题等内容，欢迎下载使用。
一、单项选择题(下列各小题均有四个选项，其中只有一个选项符合题意。共30分，每小题2分)
1．在国际单位制中、电功率的单位是
A．瓦特(W)B．欧姆(Ω)C．安培(A)D．焦耳(J)
2．如图所示的用电器中，主要利用电流热效应工作的是
A．B．
C．D．
3．关于安全用电、下列说法正确的是
A．图甲：电线有些破损.可以继续使用
B．图乙：可以用湿毛巾擦拭正在发光的灯泡
C．图丙：可以在高压电线下放风筝
D．图丁：用电器的金属外壳应接地
4．某用电器的额定功率为1500 W，该用电器最有可能是

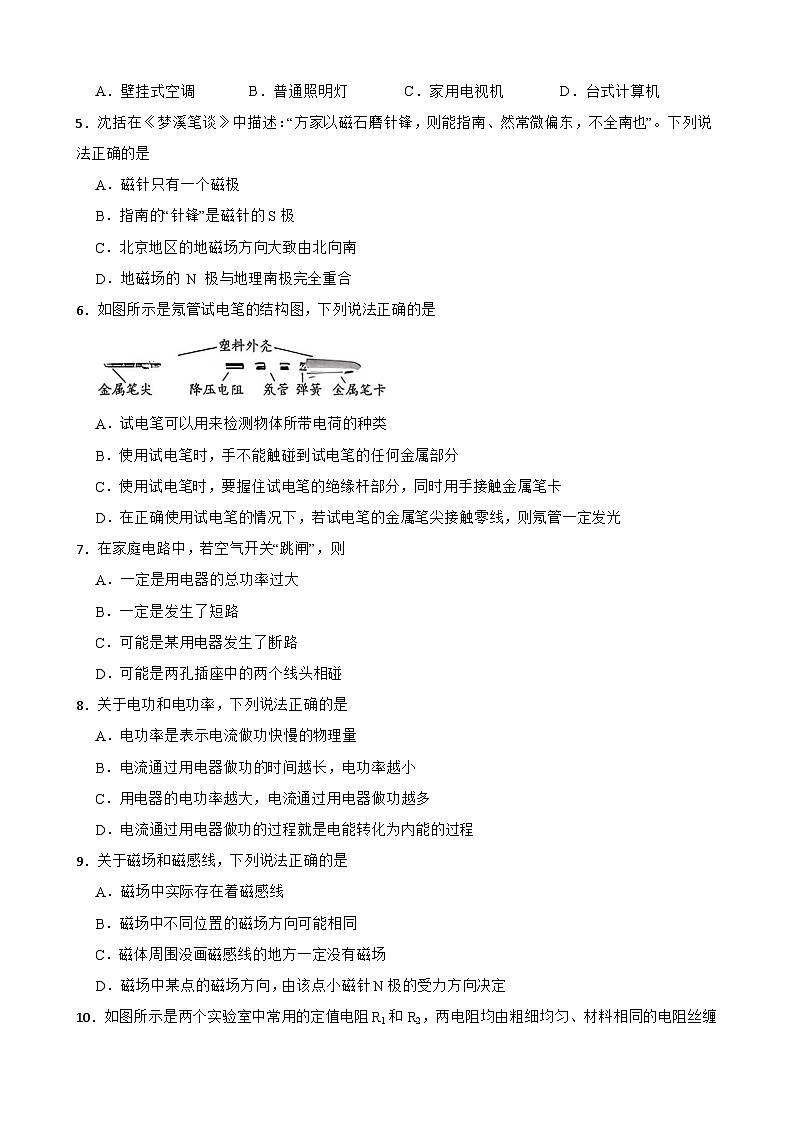

A．壁挂式空调B．普通照明灯C．家用电视机D．台式计算机
5．沈括在《梦溪笔谈》中描述：“方家以磁石磨针锋，则能指南、然常微偏东，不全南也”。下列说法正确的是
A．磁针只有一个磁极
B．指南的“针锋”是磁针的S极
C．北京地区的地磁场方向大致由北向南
D．地磁场的 N 极与地理南极完全重合
6．如图所示是氖管试电笔的结构图，下列说法正确的是
A．试电笔可以用来检测物体所带电荷的种类
B．使用试电笔时，手不能触碰到试电笔的任何金属部分
C．使用试电笔时，要握住试电笔的绝缘杆部分，同时用手接触金属笔卡
D．在正确使用试电笔的情况下，若试电笔的金属笔尖接触零线，则氖管一定发光
7．在家庭电路中，若空气开关“跳闸”，则
A．一定是用电器的总功率过大
B．一定是发生了短路
C．可能是某用电器发生了断路
D．可能是两孔插座中的两个线头相碰
8．关于电功和电功率，下列说法正确的是
A．电功率是表示电流做功快慢的物理量
B．电流通过用电器做功的时间越长，电功率越小
C．用电器的电功率越大，电流通过用电器做功越多
D．电流通过用电器做功的过程就是电能转化为内能的过程
9．关于磁场和磁感线，下列说法正确的是
A．磁场中实际存在着磁感线
B．磁场中不同位置的磁场方向可能相同
C．磁体周围没画磁感线的地方一定没有磁场
D．磁场中某点的磁场方向，由该点小磁针N极的受力方向决定

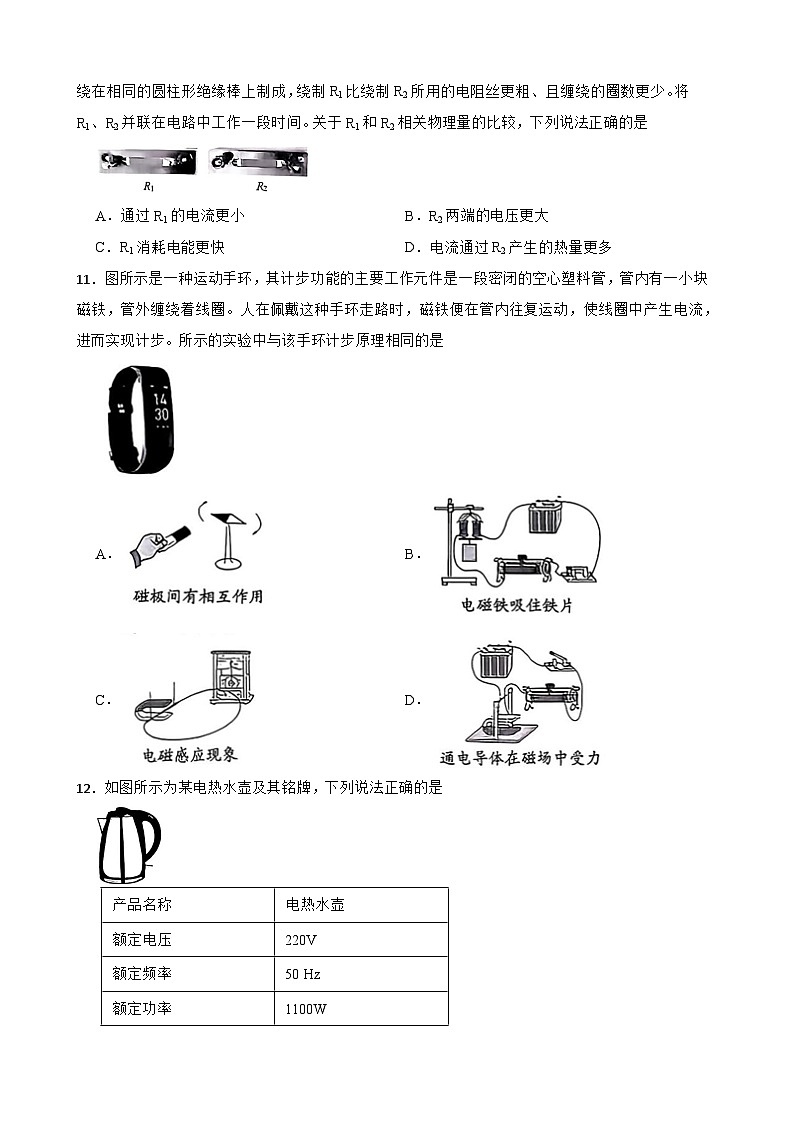

10．如图所示是两个实验室中常用的定值电阻R1和R2，两电阻均由粗细均匀、材料相同的电阻丝缠绕在相同的圆柱形绝缘棒上制成，绕制R1比绕制R2所用的电阻丝更粗、且缠绕的圈数更少。将R1、R2并联在电路中工作一段时间。关于R1和R2相关物理量的比较，下列说法正确的是
A．通过R1的电流更小B．R2两端的电压更大
C．R1消耗电能更快D．电流通过R2产生的热量更多
11．图所示是一种运动手环，其计步功能的主要工作元件是一段密闭的空心塑料管，管内有一小块磁铁，管外缠绕着线圈。人在佩戴这种手环走路时，磁铁便在管内往复运动，使线圈中产生电流，进而实现计步。所示的实验中与该手环计步原理相同的是
A．B．
C．D．
12．如图所示为某电热水壶及其铭牌，下列说法正确的是
A．该电热水壶的额定电流为0.2A
B．该电热水壶两端的电压为110V时，其实际功率为550W
C．可以使用允许通过最大电流为10A 的插线板给该电热水壶供电
D．该电热水壶正常工作3m in，消耗的电能为3300J
13．某同学用如图所示的其中一个电路做实验、电源电压恒定，R1和R2为定值电阻，逐渐改变滑动变阻器R3接入电路中的阻值大小，记录两电压表的示数Uᵢ、U2如下表所示。该实验所用的电路是
A．B．
C．D．
14．某电阻的阻值随温度的变化规律如图甲所示，小明利用该电阻制作了测量水温的装置，其简化电路如图乙所示，电阻R1、R2中的一个是该电阻，另一个是阻值为100Ω的定值电阻，电源电压为4.5V并保持不变，电压表的量程为0~3V。所测水温越高，电压表的示数越大，下列说法正确的是
A．水温为0℃时，电压表的示数为0V
B．水温为40℃时、电路的总功率为0.1125W
C．水温降低时，电压表与电流表的示数之比不变
D．若换用130Ω的定值电阻，则该装置能测量的最高水温为80℃
15．如图所示，学生电源的电压可调，灯泡L上标有“6V3W”，定值电阻R1的阻值为3Ω，滑动变阻器R2上标有“20Ω3A”。当电源电压为9V时，只闭合S、S1，调节滑片使灯泡正常发光；断开开关，将电源电压调至 U0，只闭合S、S2、S3，将滑片调至最右端，灯泡再次正常发光(不计温度对灯丝电阻的影响)，下列说法正确的是
A．电源电压为9V，灯泡正常发光时，R2接入电路的阻值为6Ω
B．电源电压为 U0，灯泡再次正常发光时，电流表的示数为0.5 A
C．前后两次灯泡正常发光时，R1消耗的功率之比为1：4
D．前后两次灯泡正常发光时，电路消耗的总功率之比为3：10
二、多项选择题(下列各小题均有四个选项，其中符合题意的选项均多于一个。共10分，每小题2分。每小题选项全选对的得2分，选对但不全的得1分，有错选的不得分)
16．下列关于家庭电路与安全用电的说法正确的是
A．更换家庭电路中的灯泡前，应断开电源开关
B．熔丝熔断后，可用铜丝代替熔丝接入电路
C．只要不同时接触火线和零线就不会发生触电事故
D．一旦发生触电事故，应立即切断电路，或用绝缘体将电线挑开
17．下列做法中，能确定某钢棒原来就具有磁性的是
A．将钢棒靠近小磁针，小磁针发生转动
B．将钢棒靠近放在桌面上的铁屑，大量的铁屑被吸起
C．将钢棒靠近悬挂的条形磁体的一个磁极，条形磁体被吸引
D．将钢棒悬挂使其能在水平面内自由转动，钢棒静止时总是指南北
18．如图是动圈式扬声器及其构造的示意图，扬声器由音圈、永磁体、锥形纸盆等组成。当音圈中有大小和方向反复变化的电流通过时，音圈就会受到磁场的作用力而前后往复运动，从而带动纸盆来回振动，发出声音。下列说法正确的是
A．扬声器是依据电磁感应现象制成的
B．音圈中的电流方向改变时，其所受磁场的作用力的方向也发生改变
C．扬声器的工作原理与电动机的工作原理相同
D．扬声器在工作过程中，主要将电能转化为机械能
19． 两只小灯泡L1和L2上分别标有“6V 1.2W”和“12V6W”。若将两只灯泡接在同一个电路中，且使其中一只灯泡恰好正常发光，另一只灯泡的亮度比其正常发光时要暗，不计温度对灯丝电阻的影响，下列说法正确的是
A．将它们串联接入电路时，两只灯泡两端的总电压为18V
B．将它们串联接入电路时，L1的电功率与L2的电功率之比为5：4
C．将它们并联接入电路时，干路中的电流为0.7A
D．将它们并联接入电路时，L2的电功率为1.5W
20．小明设计了一个能自动记录跳绳次数的装置，其简化电路如图甲、乙所示。已知R，是光敏电阻，电源电压 U1=12V、U2=6V,电阻箱R2调至1kΩ，自动计数器上标有“6 V3 W”。闭合甲图中的开关S1，在跳绳过程中，当绳子挡住射向R1的红外线时，Rᵢ的阻值会变为某一更大阻值，此时信号触发器(在甲图中可看作电压表)两端的电压 UAB变为 U0，触发乙图中的开关S2闭合，自动计数器计数一次；当电压UM不等于U0时，开关S2断开。图丙是小明跳绳过程中的某段时间内，信号触发器两端的电压UAB随时间t变化的图像。下列说法正确的是
A．自动计数器正常工作时的电流为2A
B．0~0.80s自动计数器消耗的电能为0.24J
C．当绳子挡住射向 R1的红外线时， U0=6V、R1=1kΩ
D．若电压U1减小，为使计数器正常工作，可将电阻箱R2的阻值适当调大
三、实验探究题(共48分、21、22、23、26、28题各4分, 24题2分, 25、29、30题各6分,27题5分, 31题3分)
21．
（1） 如图所示， 电能表的示数为 kW·h。
（2）用笔画线代替导线，将图中的插座、照明灯及其开关正确地接入家庭电路中 。
22．如图所示，小明将导线沿南北方向水平架设在可自由转动的小磁针上方附近，当小磁针静止时，闭合开关，使导线中通有短时间的强电流、发现 ，说明电流周围 。
23．某实验小组用如图甲所示的装置探究通电螺线管周围磁场的特点。
（1）将螺线管连入电路中，在板面上均匀地撒上一些铁屑，闭合开关并轻敲板面，观察到铁屑分布情况如图乙所示。铁屑的作用是反映 (选填“磁场方向”或“磁场分布”)。
（2）将可自由转动的小磁针放在通电螺线管周围的不同位置，小磁针(黑色一端为N极)静止时的指向如图丙所示，可判断出通电螺线管的右端为 极(选填“N”或“S”)。
（3）请用箭头标出图丙中 A 点的电流方向 。
24．如图所示是小明用磁体、线圈等器材自制的简易直流电动机。他将磁体的N极朝上，闭合开关、发现线圈开始转动；随后他断开开关，将磁体的S极朝上放在原处，再闭合开关，发现线圈的转动方向与原来相反。请你根据以上实验步骤及现象，写出小明所探究的问题： 。
25．小明为测量额定电压为2.5 V的小灯泡的额定功率，进行了以下实验。
（1）他连接了如图甲所示的部分实验电路、请用笔画线代替导线，将实验电路连接完整 。
（2）闭合开关S前，应将滑动变阻器的滑片P移至 端(选填“A”或“B”)。
（3）小明连接好实验电路.闭合开关S，发现小灯泡不发光，电流表、电压表均有示数，接下来合理的操作是____(选填选项前的字母)。
A．检查滑动变阻器是否断路
B．检查小灯泡与灯座是否接触良好
C．移动滑动变阻器的滑片，观察小灯泡是否发光
（4）小明在某次实验时发现电压表的示数为2.2V，为使小灯泡正常发光，他应将滑片P向 端移动(选填“A”或“B”)。在本次调节中，滑动变阻器接入电路的阻值变化了R1，小灯泡的阻值变化了R2，则 R1 R2(选填“>”“=”或“”“=”或“”“=”或“
（5）0.75
26．【答案】（1）吸引大头针的数量
（2）电流一定时，线圈匝数越多，电磁铁磁性越强
27．【答案】（1）B；D
（2）加快导体切割速度
（3）导体AB在磁场中受力运动
28．【答案】（1）>；>
（2）=
29．【答案】（1）b；I0；保持滑动变阻器滑片位置不变，断开S1，闭合S2，调节电阻箱R使电流表示数仍为I0
（2）P0=I02R0
30．【答案】（1）略
（2）更换不同阻值的定值电阻R，调节滑动变阻器使电压表示数仍为U；P=UI
（3）略
31．【答案】要降低电热杯的最高温度，需增大R1的阻值
32．【答案】（1）C
（2）100
（3）144
33．【答案】（1）R1=U1I=4V0.4A=10Ω
（2）解： 电源电压 U=U1+IR2=4V+0.4A×5Ω=6V
R2 两端电压 U2=U-U1=2V
Q2=U2It=2V×0.4A×60s=48J
34．【答案】（1）解：S1闭合，S3闭合（或“R1单独工作”）
（2）解： W=P高t=1280W×15×60s=1.152×106J
（3）解： R1=U2P中=(220V)2400W=121Ω
R2=U2P高-P中=(220V)2880W=55Ω
P低=U2R1+R2=(220V)2176Ω=275W产品名称
电热水壶
额定电压
220V
额定频率
50 Hz
额定功率
1100W
最大客量
1.8 L
U1/V
1.5
1.8
2.1
2.4
2.7
3.0
U./V
4.5
4.0
3.5
3.0
2.5
2.0
电池的质量
2kg
减速器的减速比
30：1
电池的比能量
150 W·h/ kg
驱动电机将电能转化为机械能的效率
60%
×× 牌电煮锅
额定电压
220V
额定功率
低温挡

中温挡
400W
高温挡
1280W
