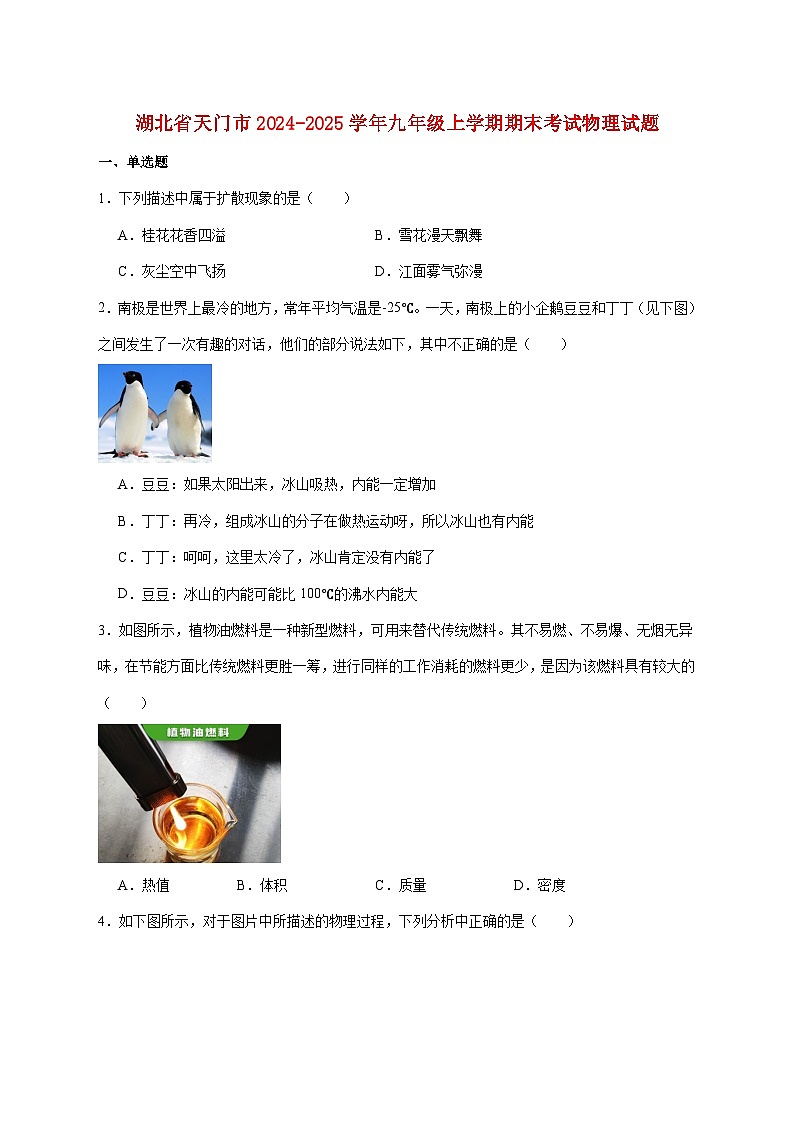

湖北省天门市2025届九年级上学期期末考试物理试题（附答案）

这是一份湖北省天门市2025届九年级上学期期末考试物理试题（附答案），共13页。试卷主要包含了单选题，填空题，作图题，实验题，计算题等内容，欢迎下载使用。
1．下列描述中属于扩散现象的是（ ）
A．桂花花香四溢B．雪花漫天飘舞
C．灰尘空中飞扬D．江面雾气弥漫
2．南极是世界上最冷的地方，常年平均气温是-25℃。一天，南极上的小企鹅豆豆和丁丁（见下图）之间发生了一次有趣的对话，他们的部分说法如下，其中不正确的是（ ）
A．豆豆：如果太阳出来，冰山吸热，内能一定增加
B．丁丁：再冷，组成冰山的分子在做热运动呀，所以冰山也有内能
C．丁丁：呵呵，这里太冷了，冰山肯定没有内能了
D．豆豆：冰山的内能可能比100℃的沸水内能大
3．如图所示，植物油燃料是一种新型燃料，可用来替代传统燃料。其不易燃、不易爆、无烟无异味，在节能方面比传统燃料更胜一筹，进行同样的工作消耗的燃料更少，是因为该燃料具有较大的（ ）
A．热值B．体积C．质量D．密度

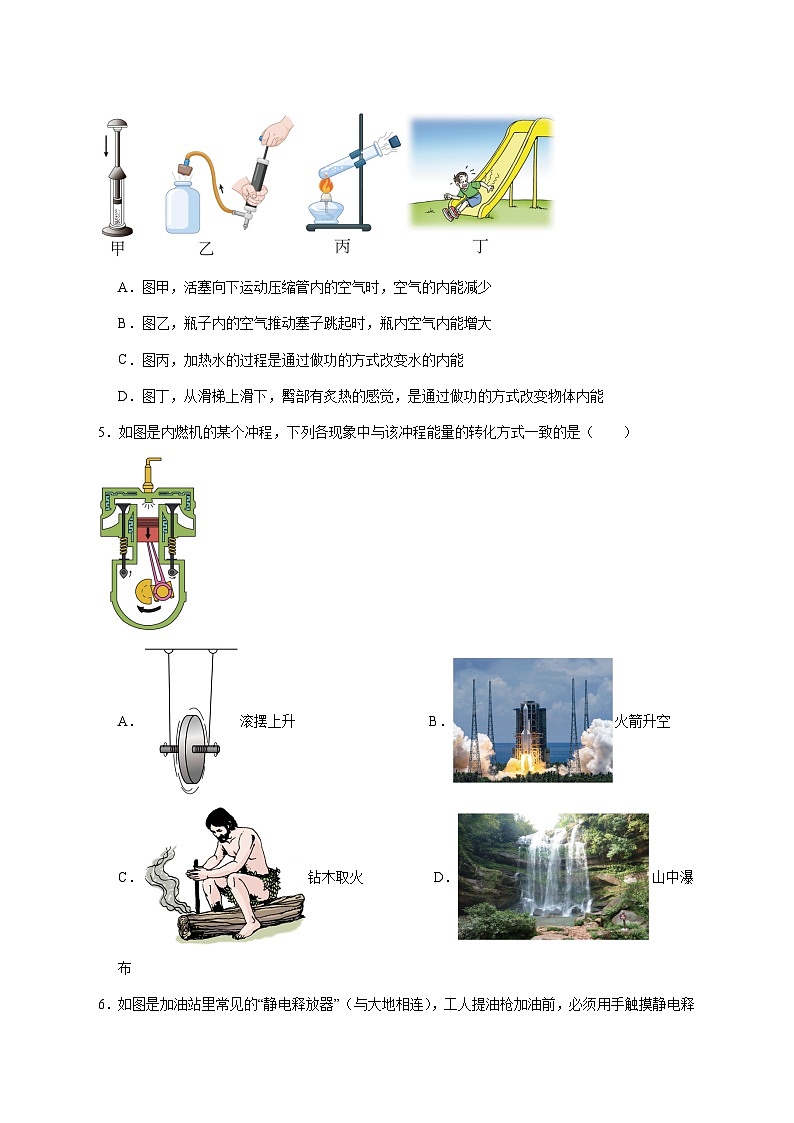

4．如下图所示，对于图片中所描述的物理过程，下列分析中正确的是（ ）
A．图甲，活塞向下运动压缩管内的空气时，空气的内能减少
B．图乙，瓶子内的空气推动塞子跳起时，瓶内空气内能增大
C．图丙，加热水的过程是通过做功的方式改变水的内能
D．图丁，从滑梯上滑下，臀部有炙热的感觉，是通过做功的方式改变物体内能
5．如图是内燃机的某个冲程，下列各现象中与该冲程能量的转化方式一致的是（ ）
A．滚摆上升 B．火箭升空
C．钻木取火 D．山中瀑布

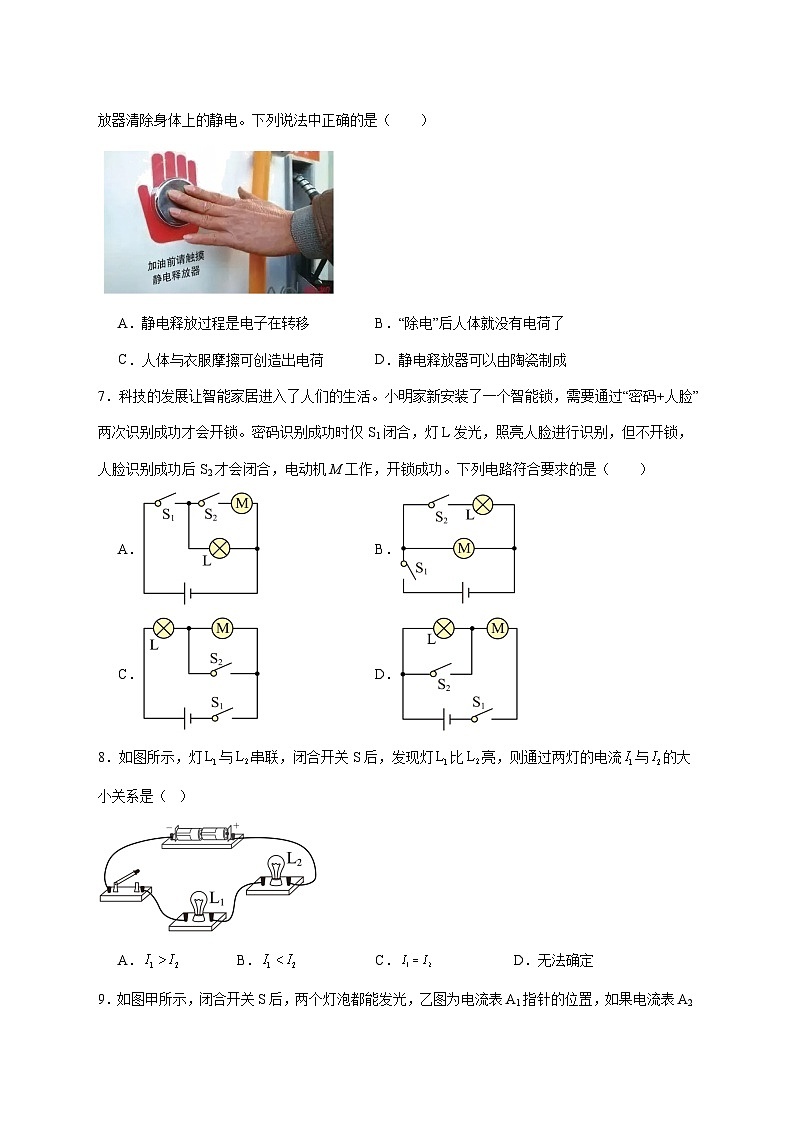

6．如图是加油站里常见的“静电释放器”（与大地相连），工人提油枪加油前，必须用手触摸静电释放器清除身体上的静电。下列说法中正确的是（ ）
A．静电释放过程是电子在转移B．“除电”后人体就没有电荷了
C．人体与衣服摩擦可创造出电荷D．静电释放器可以由陶瓷制成
7．科技的发展让智能家居进入了人们的生活。小明家新安装了一个智能锁，需要通过“密码+人脸”两次识别成功才会开锁。密码识别成功时仅S1闭合，灯L发光，照亮人脸进行识别，但不开锁，人脸识别成功后S2才会闭合，电动机M工作，开锁成功。下列电路符合要求的是（ ）
A．B．
C．D．
8．如图所示，灯与串联，闭合开关S后，发现灯比亮，则通过两灯的电流与的大小关系是（ ）
A．B．C．D．无法确定
9．如图甲所示，闭合开关S后，两个灯泡都能发光，乙图为电流表A1指针的位置，如果电流表A2读数是0.6A，则下列说法正确的是（ ）
A．灯泡L1和L2并联
B．通过灯L1的电流为0.6A
C．电流表 A1一定连接“-、0.6”接线柱
D．电流表A1的读数是0.3A
10．如图所示的电路中，下列说法正确的是（ ）
A．断开S1、S2，电流表A无示数
B．先闭合S1，再闭合S2，电流表A的示数变小
C．先闭合S2、再闭合S1，电压表V的示数变大
D．只闭合S1时，若灯L1的灯丝突然烧断，则电压表V的示数将变大
11．如图是小意同学设计的一个能够测定油箱内油量的装置，油箱体积为50L，油量表是由学生用电流表改装而成，电源电压恒定不变。当P在a端时电路中的电流为0.6A，表示油箱内满油，当P在b端时电路中的电流为0.1A，表示油箱内无油，则下列说法错误的是（ ）
A．电源电压为6V
B．保护电阻R0为10Ω
C．在滑动变阻器R两端并联一个电压表，则浮标向下运动时电压表的示数变大
D．若变阻器阻值随浮标升降均匀变化，则油量为40L时的电流为0.12A
12．小如用如图装置“探究电流通过导体时产生热量的多少跟什么因素有关”的实验中，两个相同透明容器中分别接入了电阻丝R1和R2且密封着等量的空气，并与装有相同液体的U形管相连通，电阻丝R3与图中电阻丝R2并联置于容器外，将导线a和b接入电路进行实验，下列说法错误的是（ ）
A．实验时U形管中液面高度没有变化，一定是电路中某处断路
B．该装置可以探究电流通过导体产生的热量与通电时间的关系
C．若R1和R2的阻值相等，则可以探究电流通过导体产生的热量与电流的关系
D．若要探究电流通过导体产生的热量与电阻的关系，则可去掉R3，使R1和R2电阻不同
二、填空题
13．如图，将包装口香糖的锡箔纸剪成中间较窄的细条，然后将此锡箔细条的两端连接电池正负极，很快发现细条中较窄处ab段开始冒烟起火，这是因为细条将电池 导致电流过大产生的。若ab段长度等于bc段长度，则ab段与bc段相比，电阻Rab Rbc，此时通过的电流Iab Ibc。（两空均选填“＞”、“＜”或“＝”）
14．我国家庭照明电路的电压是 V，随着家用电器应用越来越多，在家庭中常常用带有开关的多孔插座，插座上的开关与插座是 联，插座与插座之间是 联。
15．《论衡》中记载：“司南之杓、投之于地，其柢指南”。如图。“柢”即握柄，是磁体的 极，司南之所以能指南北，是由于受到 的作用。
16．如图为无人机群组成3D金鸡造型，若每架无人机上的LED灯功率为20W， 1200 架无人机持续亮灯5 min消耗的电能为 kW·h。LED灯比传统白炽灯节电，原因是减少了将电能转化为 能的比例。
三、作图题
17．请在图中根据小磁针的N极标出通电螺线管的N、S极，磁感线的方向，以及电源正、负极。
18．请用笔画线表示导线，将图中的三孔插座和电灯与开关接入家庭电路中。
四、实验题
19．为了比较A、B两种液体的吸热情况，实验小组用如图甲所示的实验装置进行探究。
(1)试管中加入的两种液体除初温相同外，还应确保 （选填“体积”或“质量”）相等；
(2)加热相同的时间，液体A吸收的热量 （选填“大于”“等于”或“小于”）液体B吸收的热量；
(3)如图乙是根据实验数据绘制的液体温度随加热时间变化的关系图像。液体 （选填“A”或“B”）的吸热能力更强，请简要说明理由： 。
20．某学习小组在“探究通电导体中电流与电阻的关系”的实验中，小丽连接了如图甲所示的电路（电源电压保持4.5V不变）。
(1)实验前，他们设计了实验探究的思路：保持电阻不变，探究电流与电压的关系，运用了 法；
(2)根据图甲的电路图连接电路时，开关应 ；闭合开关前，应将滑动变阻器的滑片移到 端（选填“A”或“B”）；
(3)图乙是小组根据测得的实验数据绘制的电流I随电阻Rx变化的图像，由图像可知Rx两端的电压为 V；当Rx的电阻由5Ω更换为10Ω时，闭合开关后，应该将滑动变阻器的滑片P向 （选填“A”或“B”）端滑动从而达到控制Rx两端的 不变的目的；
(4)若实验中Rx的阻值分别是5Ω、10Ω、15Ω，25Ω，则滑动变阻器的阻值至少是 Ω。
21．如图甲所示是伏安法测电阻的电路图，图乙为连接不完整的实物图。（电源电压为6V）
(1)请你用笔画线代替导线将图乙电路连接完整。（要求：P向右移动，电流表示数变小）；
(2)正确连接电路后，闭合开关S，小北发现电压表指针未偏转，电流表有示数，移动滑动变阻器的滑片，电流表指针发生转动，但电压表依旧无示数，则故障原因可能是 ；
(3)排除故障后继续实验，滑片P在某位置时，电流表和电压表的示数如图丙所示，此时测得 ，此实验要多次测量，目的是： ；
(4)根据实验数据绘制出的I-U图像，如图丁中a所示。根据图像a可得通过的电流与其两端电压的关系是： ；
(5)实验完成后，将定值电阻换成小灯泡，重复上述实验，绘制出小灯泡的I-U图像，如图丁中b所示。分析图像中A、B、C三点电阻、、大小关系为 。
五、计算题
22．家用电热水壶有加热和保温两档，内部电路简化示意图如图甲所示，其中R1和R2均为阻值不变的发热电阻。小明使用该电热水壶烧水过程中，消耗的电功率随时间变化的图像如图乙所示。求：
（1）当开关S接到1处，电路处于加热状态还是保温状态？
（2）电阻R1的阻值；
（3）保温状态时的电流。
23．海上风电作为一种清洁可再生能源，其发展有助于减少对化石燃料的依赖，促进能源结构向更加清洁、低碳的方向转变。一般装机容量是4兆瓦（1兆瓦＝1×106W），风机转一圈，只能发电不到4度。而目前已公开的世界上最大26兆瓦海上风机，转一圈能发电50度左右。我国主流的风电机组集中安装在水深50m的近海海域，其中离岸距离大于100千米，水深超过50m的深远海域风能资源更加丰富，图1是风力发电的原理及输电示意图：求：
(1)请求出26兆瓦海上风机转动一圈所用时间（精确到0.1s）；
(2)若风力发电向远距离输电时某处发生了短路，为确定短路位置，检修员在安全的情况下，利用电压表、电流表和电源接成如图-2所示的电路进行测量，已知甲、乙两地的每根输电线每千米的电阻为0.2Ω，电压表示数为3V，电流表示数为0.6A，则短路位置到甲地的距离为多远？
(3)目前已公开的世界上最大26兆瓦海上风机，转一圈能发电50度。在一个标准大气压下，此风机转一圈的电能，由一个热效率90%的电磁炉给水加热，可以使多少千克20℃的水沸腾？[]
参考答案
1．A
2．C
3．A
4．D
5．B
6．A
7．A
8．C
9．A
10．D
11．D
12．A
13． 短路 ＞ ＝
14． 220 串 并
15． S（南） 地磁场
16． 2 内
17．
18．
19．(1)质量
(2)等于
(3) A 升高相同的温度，A液体需要加热时间更长
20．(1)控制变量
(2) 断开 B
(3) 3 B 电压
(4)12.5
21．(1)
(2)定值电阻短路
(3) 5 求电阻值的平均值，减小误差
(4)在电阻一定时，通过导体的电流跟导体两端的电压成正比
(5)
22．（1）加热；（2）44Ω；（3）2A
【详解】解：（1）由图甲可知，当S接1时，只有R1接入电路，当S接2时，R1与R2串联，由可知，电阻越大，电功率越小。S接1时，电阻较小，功率较大，是加热状态。
（2）由图乙可知，加热状态时的功率为1100W，则电阻R1的阻值为
（3）当S接2时，R1与R2串联，此时电路中电阻较大，为保温状态，由图乙可知，保温状态时的功率为440W，则通过电路的电流为
答：（1）当开关S接到1处，电路处于加热状态；
（2）电阻R1的阻值为44Ω；
（3）保温状态时的电流为2A。
23．(1)6.9s
(2)12.5km
(3)482.1kg
【详解】（1）由题意知26兆瓦＝26×106W =2.6×107W，海上风机转一圈能发电，风机转动一圈所用时间为
（2）由图2可知电压表测导线两端的电压，电流表测电路中的电流，导线电阻为
因每根输电线每千米的电阻为0.2Ω，则导线的总长度为
因为导线是双股的，所以短路位置到甲地的距离为
（3）水吸收的热量为
根据可知，水的质量为
