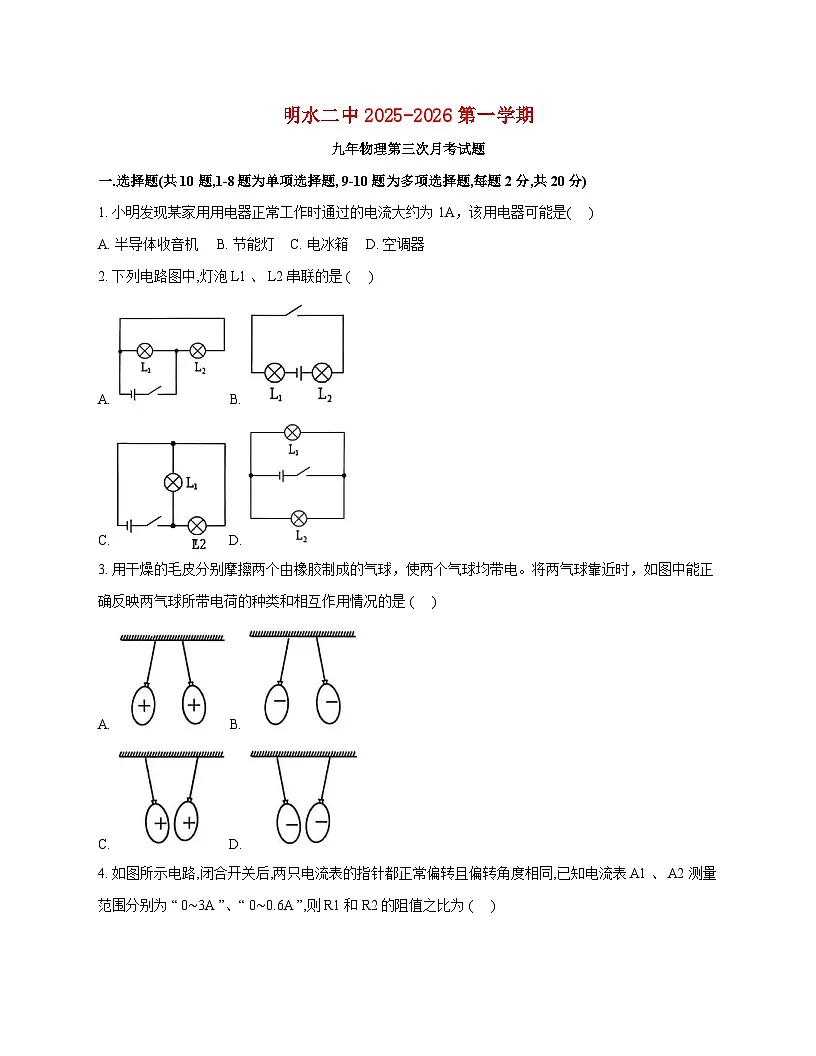

一.选择题(共 10 题,1-8题为单项选择题, 9-10 题为多项选择题,每题 2 分,共 20 分)
1. 小明发现某家用用电器正常工作时通过的电流大约为 1A，该用电器可能是( )
A. 半导体收音机 B. 节能灯C. 电冰箱 D. 空调器
2. 下列电路图中,灯泡 L1 、 L2 串联的是 ( )
A.B.
L2
C.D.
3. 用干燥的毛皮分别摩擦两个由橡胶制成的气球，使两个气球均带电。将两气球靠近时，如图中能正确反映两气球所带电荷的种类和相互作用情况的是 ( )
A.B.
C.D.

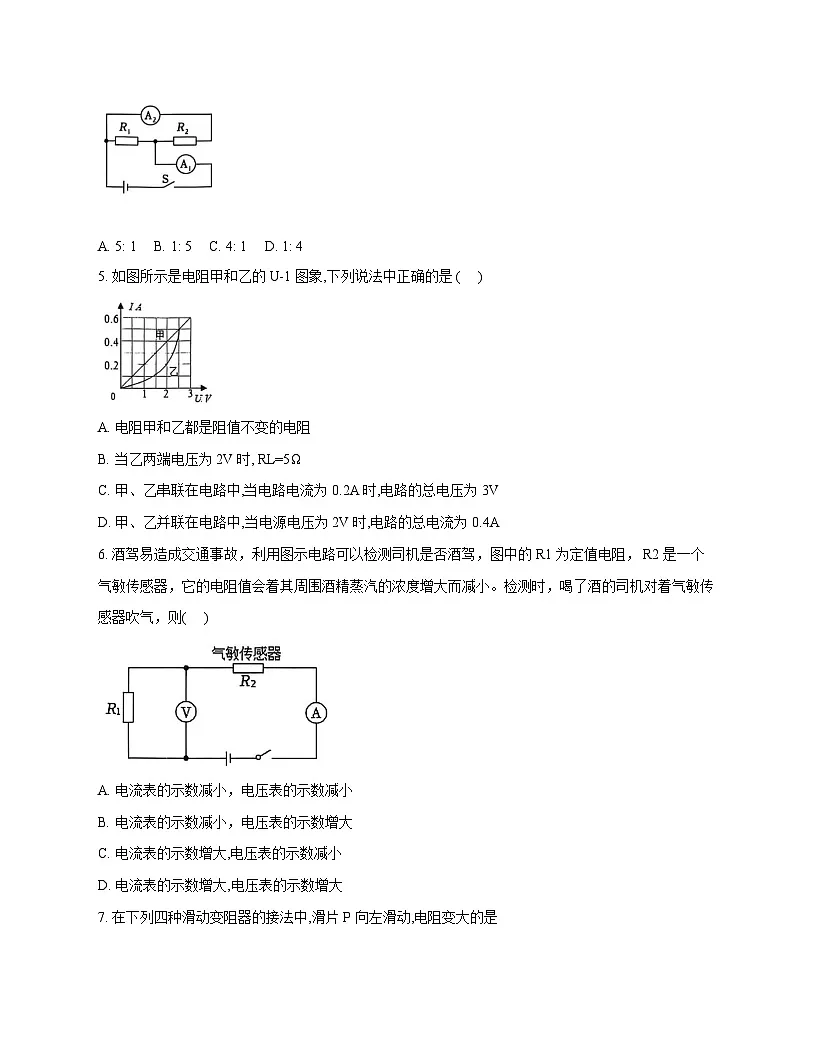

4. 如图所示电路,闭合开关后,两只电流表的指针都正常偏转且偏转角度相同,已知电流表 A1 、 A2 测量范围分别为 “ 0∼3A ”、“ 0∼0.6A ”,则 R1 和 R2 的阻值之比为 ( )
A. 5: 1 B. 1: 5 C. 4: 1 D. 1: 4
5. 如图所示是电阻甲和乙的 U-1 图象,下列说法中正确的是 ( )
A. 电阻甲和乙都是阻值不变的电阻
B. 当乙两端电压为 2V 时, RL=5Ω
C. 甲、乙串联在电路中,当电路电流为 0.2A 时,电路的总电压为 3V
D. 甲、乙并联在电路中,当电源电压为 2V 时,电路的总电流为 0.4A
6. 酒驾易造成交通事故，利用图示电路可以检测司机是否酒驾，图中的 R1 为定值电阻， R2 是一个气敏传感器，它的电阻值会着其周围酒精蒸汽的浓度增大而减小。检测时，喝了酒的司机对着气敏传感器吹气，则( )
A. 电流表的示数减小，电压表的示数减小
B. 电流表的示数减小，电压表的示数增大
C. 电流表的示数增大,电压表的示数减小
D. 电流表的示数增大,电压表的示数增大
7. 在下列四种滑动变阻器的接法中,滑片 P 向左滑动,电阻变大的是
A. B.
C.D.
8. 关于公式 R=UI,下列说法正确的是
A. 导体两端的电压为 0 时，导体的电阻一定为 0
B. 导体的电阻与通过它的电流成反比
C. 导体的电阻等于导体两端的电压跟通过它的电流的比值
D. 导体的电阻与其两端的电压成正比
(多选)9.关于导体和绝缘体，以下说法正确的是( )
A. 银、铜、塑料都是导体 B. 人体、大地、石墨都是导体
C. 橡胶、玻璃、纯水都是绝缘体 D. 金属、陶瓷、食盐水溶液都是导体
(多选)10.如图所示，电源电压 6V 保持不变，定值电阻 R1 标有 “ 10Ω0.5A ” 字样，滑动变阻器 R2 标有 “ 20Ω 1A” 字样，电流表和电压表选择的量程分别为 0~0.6A 和0~3V。闭合开关S，在保证电路安全的情况下，下列说法中正确的是( )
A. 电路中的最大电流为 0.5A B. R2 两端的最大电压为 4V
C. R1 两端的最小电压为 3V D. 滑动变阻器阻值的取值范围为 2Ω∼10Ω
二.填空题(每空 1 分,共 20 分)
11. 完成下列单位换算: 2400Ω=_____ kΩ ； 120mA=_____A。
12. 一节新干电池电压为_____，我国家庭用电器正常工作的电压一般是_____。
13. 发光二极管是一种电子元件，是由_____材料制成的。如图所示是发光二极管的示意图，我们把它连入电路中,当其长脚与 A 相连,短脚与 B 相连时,发光二极管和小灯泡都发光;如果长脚与 B 相连,短脚与 A 相连时,发光二极管和小灯泡都不发光,这说明发光二极管具有_____的性质。
14. 加在某定值电阻两端的电压为 3 V，通过它的电流为 0.3 A，该定值电阻的阻值是_____ Ω ；当电压为 5 V 时,该定值电阻的阻值是_____ Ω 。
15. 人类对原子结构的探究最早是从静电现象开始的,与毛皮摩擦过的橡胶棒能够吸引轻小物体,这种使物体带电的现象叫做摩擦起电，此时橡胶棒带_____电荷，验电器能验证物体是否带电，原理是_____。
16. 欧姆经过十年的不懈努力总结出了著名的欧姆定律，其内容是:导体中的电流跟导体两端的电压_____，跟导体的_____成反比。
17. 有两只定值电阻，甲标有“15Ω，0.6A”，乙标有“10Ω，IA”，现将它们串联起来接到某电源两端，为了不损坏电阻，该电路中的电流不能超过_____ A ；若将它们并联起来，在不损坏电阻的情况下，电源电压不能大于_____。
18. 如图所示电路中， R1 、 R2 的连接方式是_____联(选填“串”或“并”)。若电源电压为 6V ， R1=5Ω ， R2=10Ω ，闭合开关后，则 R1 两端的电压是_____ V 。
19. 现将两个电阻 R1=4Ω, R2=6Ω 串联在同一电路中，则电路的总电阻是_____ Ω 。并联在同一电路中，则电路的总电阻是_____ Ω
20. 如图甲所示的电路，电源电压保持不变。闭合开关 S ，将滑动变阻器的滑片从一端移至另一端的过程中，两电压表的示数随电路中电流变化的图像如图乙所示，根据图像的信息可知:_____(选填 “a” 或 “b”)是电压表 V1 示数变化的图像,电源电压为_____ V
甲乙
三.作图题(每题 2 分，共 4 分)
21.如图所示是玩具电风扇的实物电路，请在虚线框内画出对应的电路图。电风扇可以用带圈M表示。
22. 如图所示，在 “ ○ ” 处填入电流表或电压表的符号，使用电器和电表均能正常工作。
四.实验探究题(每空 1 分,共 24 分)
23. 实验小组同学在做“探究影响导体电阻大小的因素”实验时，实验室提供了 4 根电阻丝，其、规格、材料如图乙所示:
(1)按照图甲所示电路做实验，在 M、N 之间分别接上不同的电阻丝，通过观察_____来比较导体电阻的大小。
(2)通过对_____两电阻丝进行实验，可探究电阻的大小与长度的关系。
(3)分别将 C 和 D 两电阻丝接入电路中 M、N 两点间，电流表示数不相同，由此，得到的结论是:当长度和横截面积相同时，导体电阻跟导体的_____有关。
(4)A、B、C 三段电阻丝的阻值分别为:RA、RB、RC，则其阻值由大到小的排列顺序是_____。
(5)如果把 A 、 B 两根金属丝分别接入电路中，可以类比应用于哪个电器元件？_____。
(6)本实验的试验方法_____，_____。
24. 在“探究电流与电压的关系”实验中,小潘设计并连接了如图甲所示的电路。
甲乙丙
(1)在闭合开关前，滑动变阻器的滑片应移到最_____端。(选填“左”或“右”)
(2)闭合开关，移动滑动变阻器的滑片，当电压表的示数为 1.0V 时，电流表示数如图乙所示，则电流表示数为_____A。
(3)继续移动滑动变阻器的滑片，进行多次测量，记录实验数据如表。
分析表中数据可知:在电阻一定的情况通过导体的电流与导体两端的电压成_____。
(4)同桌的小明分别用两个阻值未知的电阻 R1 和 R2 进行实验，得到两个电阻的 1 - U 图象，如图丙所示。由图象可知 R1_____ R2 。(选填 “>” “RA>RC （5）滑动变阻器 （6）控制变量法；转换法
24.（1）右 （2）0.1 （3）正比 （4）> （5）灯丝电阻随温度变化
25.（1）B （2）定值电阻断路 （3）3；减小 （4）反比
26.（1）R=U/I （2）断开；最大阻值 （3）0.3；8 （4）减小误差 （5）(I1/I2) R0
五、计算题
27.（1）1.2A-0.4A=0.8A （2）U=0.8A×10Ω=8V，R1=8V/0.4A=20Ω
28.（1）电源电压 U=6V（滑片在 a 端时电压表示数） （2）R2 最大阻值 = U2/I 最小 =(6V-2V)/0.2A=20Ω （3）R2≥10Ω（电压表示数 3V 时）至 20Ω
编号
材料
长度 L/(m)
横截面积 S/(mm2)
A
镍铬合金
1.0
0.25
B
镍铬合金
2.0
0.26
C
镍铬合金
1.0
0.60
D
锰铜合金
1.0
0.60
实验次数
1
2
3
4
电压 U/V
1.0
1.6
2.2
2.8
电流 I/A
0.16
0.22
0.28
