河南省周口市第一初级中学2025-2026学年九年级上学期12月综合素质测评物理试题（附答案）

这是一份河南省周口市第一初级中学2025-2026学年九年级上学期12月综合素质测评物理试题（附答案），共20页。试卷主要包含了填空题，选择题，作图题，实验与探究题等内容，欢迎下载使用。

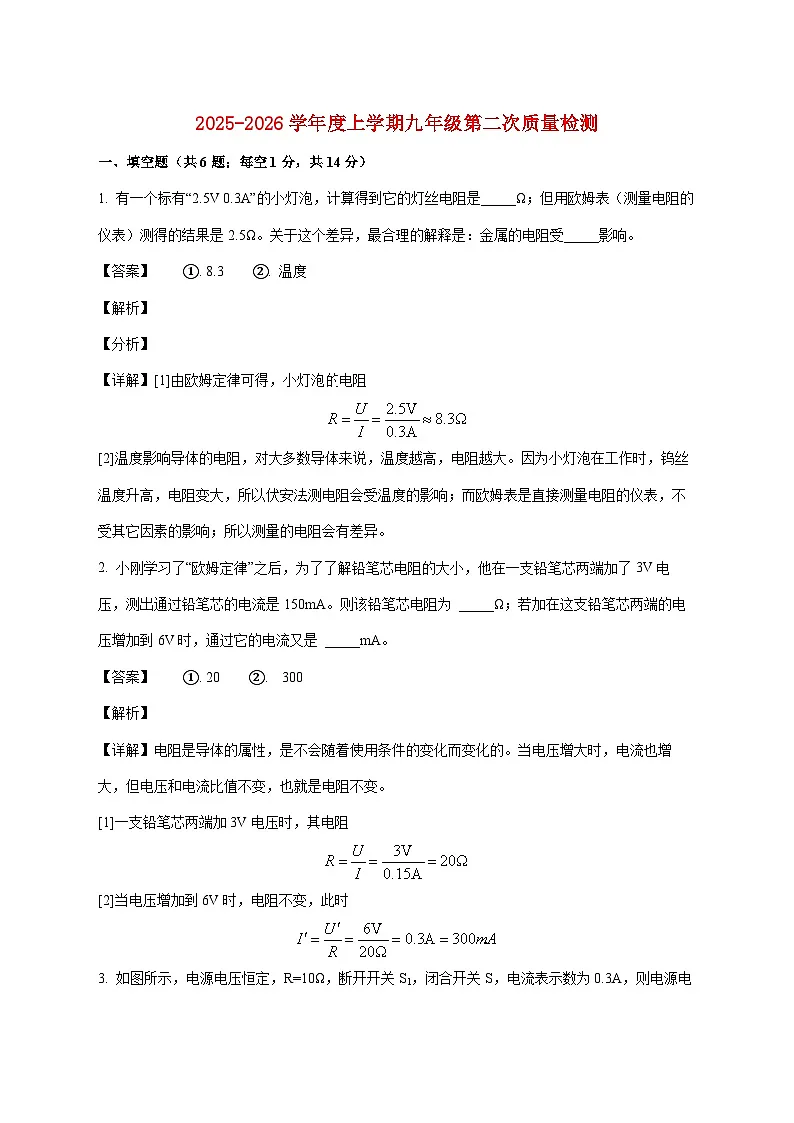

1. 有一个标有“2.5V 0.3A”的小灯泡，计算得到它的灯丝电阻是_____Ω；但用欧姆表（测量电阻的仪表）测得的结果是2.5Ω。关于这个差异，最合理的解释是：金属的电阻受_____影响。
【答案】 ①. 8.3 ②. 温度
【解析】
【分析】
【详解】[1]由欧姆定律可得，小灯泡电阻
[2]温度影响导体的电阻，对大多数导体来说，温度越高，电阻越大。因为小灯泡在工作时，钨丝温度升高，电阻变大，所以伏安法测电阻会受温度的影响；而欧姆表是直接测量电阻的仪表，不受其它因素的影响；所以测量的电阻会有差异。
2. 小刚学习了“欧姆定律”之后，为了了解铅笔芯电阻的大小，他在一支铅笔芯两端加了3V电压，测出通过铅笔芯的电流是150mA。则该铅笔芯电阻为 _____Ω；若加在这支铅笔芯两端的电压增加到6V时，通过它的电流又是 _____mA。
【答案】 ①. 20 ②. 300
【解析】
【详解】电阻是导体的属性，是不会随着使用条件的变化而变化的。当电压增大时，电流也增大，但电压和电流比值不变，也就是电阻不变。
[1]一支铅笔芯两端加3V电压时，其电阻
[2]当电压增加到6V时，电阻不变，此时

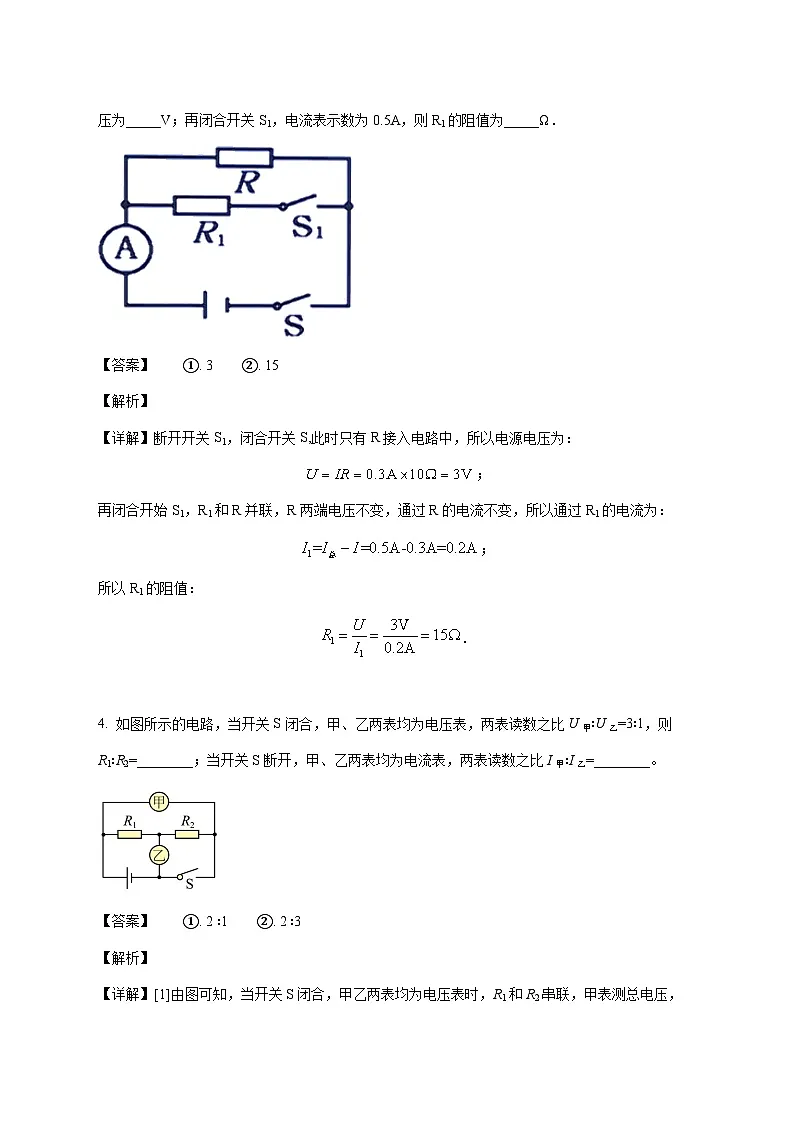

3. 如图所示，电源电压恒定，R=10Ω，断开开关S1，闭合开关S，电流表示数为0.3A，则电源电压为_____V；再闭合开关S1，电流表示数为0.5A，则R1的阻值为_____Ω．
【答案】 ①. 3 ②. 15
【解析】
【详解】断开开关S1，闭合开关S,此时只有R接入电路中，所以电源电压为：
；
再闭合开始S1，R1和R并联，R两端电压不变，通过R的电流不变，所以通过R1的电流为：
；
所以R1的阻值：
．
4. 如图所示的电路，当开关S闭合，甲、乙两表均为电压表，两表读数之比U甲∶U乙=3∶1，则R1∶R2=________；当开关S断开，甲、乙两表均为电流表，两表读数之比I甲∶I乙=________。
【答案】 ①. 2 ∶1 ②. 2 ∶3
【解析】
【详解】[1]由图可知，当开关S闭合，甲乙两表均为电压表时，R1和R2串联，甲表测总电压，乙表测R2的电压，因为两表读数之比，所以R1和R2两端的电压之比为
又因为串联电流相等，故
[2]当开关S断开，甲乙两表均为电流表时，R1和R2并联，甲表测流过R2的电流，乙表测总电流，因为并联电压相等，所以流过R1和R2的电流之比为
即两表读数之比为

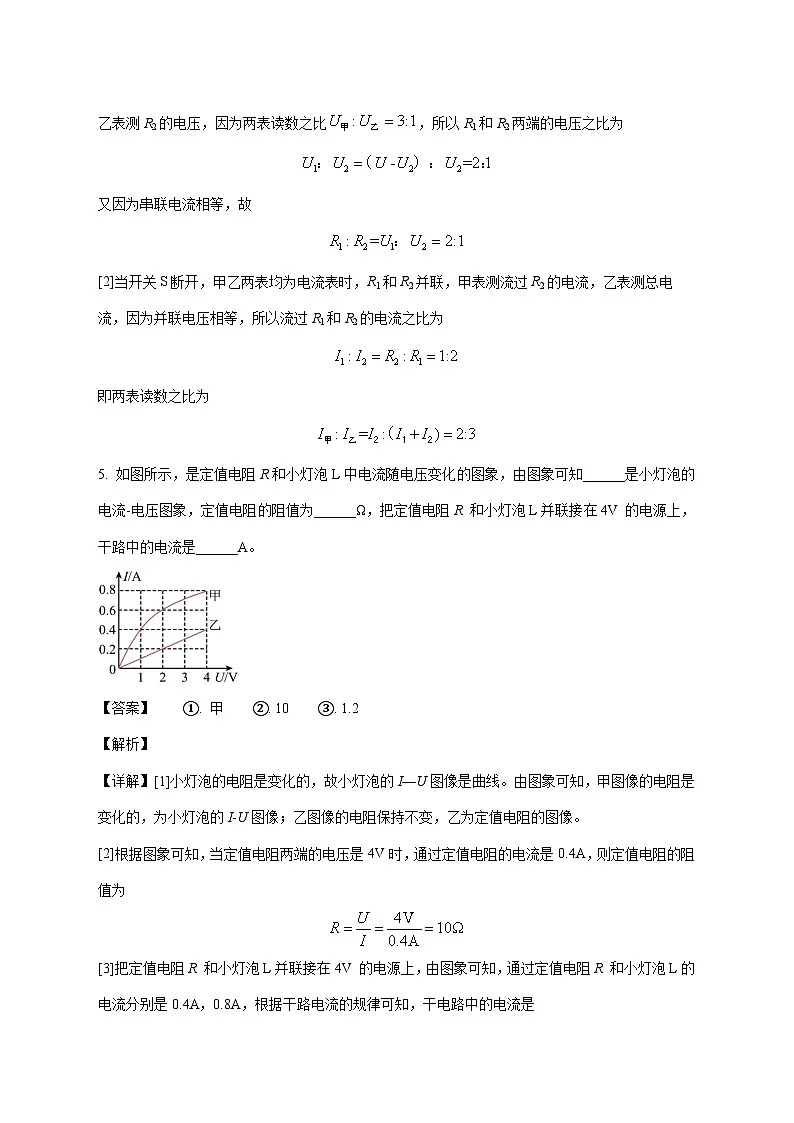

5. 如图所示，是定值电阻R和小灯泡L中电流随电压变化的图象，由图象可知______是小灯泡的电流-电压图象，定值电阻的阻值为______Ω，把定值电阻R 和小灯泡L并联接在4V 的电源上，干路中的电流是______A。
【答案】 ①. 甲 ②. 10 ③. 1.2
【解析】
【详解】[1]小灯泡的电阻是变化的，故小灯泡的I—U图像是曲线。由图象可知，甲图像的电阻是变化的，为小灯泡的I-U图像；乙图像的电阻保持不变，乙为定值电阻的图像。
[2]根据图象可知，当定值电阻两端的电压是4V时，通过定值电阻的电流是0.4A，则定值电阻的阻值为
[3]把定值电阻R 和小灯泡L并联接在4V 的电源上，由图象可知，通过定值电阻R 和小灯泡L的电流分别是0.4A，0.8A，根据干路电流的规律可知，干电路中的电流是
0.4A+0.8A=1.2A
6. 如图所示的电路中，电源电压恒为3V，开关全部闭合后，两电流表的指针偏转均如图乙所示，则R1的阻值为______Ω，通过电阻R2的电流为______A；若再断开开关S2，则通过电阻R1的电流______（选填“增大”“不变”或“变小”）。
【答案】 ①. 10 ②. 1.2 ③. 不变
【解析】
【详解】[1]开关全部闭合后，电阻R1和R2并联，电流表A1测量通过R1的电流，电流表A2测量干路电流；由并联电路电流特点可知，电流表A1的示数小于A2，由于两电流表的指针偏转均如图乙所示，所以电流表A1选择的量程是0~0.6A，示数为0.3A；电流表A2选择的量程是0~3A，示数为1.5A。并联电路各支路电压与电源电压大小相等，所以R1的阻值
[2]通过电阻R2的电流
[3]由于并联电路各自独立，互不影响，所以断开开关S2，则通过电阻R1的电流不变。
二、选择题（共8题；7-12为单选，13、14为双选，每题2分，共16分）
7. 关于欧姆定律，下列说法中正确的是（ ）
A. 通过导体的电流跟该导体的电阻成正比，跟该导体两端的电压成反比
B. 当电压一定时，导体的电阻跟通过该导体的电流成反比
C. 当通过导体的电流一定时，导体的电阻跟该导体两端的电压成正比
D. 当电阻一定时，通过导体的电流跟它两端的电压成正比
【答案】D
【解析】
【详解】AD．欧姆定律的内容是：通过导体的电流跟它两端的电压成正比，与导体的电阻成反比，故A错误，D正确；
BC．电阻是导体本身的一种性质，其大小决定于导体的材料、长度、横截面积和温度，与通过它的电流、它两端的电压无关，故BC错误。
故选D。
8. 某导体中的电流与它两端电压的关系如图所示，下列分析正确的是
A. 当导体两端的电压为0时，电阻为0
B. 该导体的电阻随电压的增大而减小
C. 当导体两端的电压为0时，电流为0
D. 当导体两端的电压为2 V时，电流为0.6A
【答案】C
【解析】
【详解】A．由图象上看出，当导体两端的电压为0时，电流为0，但是电阻不为零，因为电阻是导体本身的一种性质，与材料、长度、横截面积以及温度有关，与电压和电流没有关系，故该选项说法错误；
B．由图象可求得导体的电阻为R=U/I=1/0.2=5Ω，并且不随电压的改变而改变，该选项说法错误；
C．电压使电路中形成电流，因此电压为零时，电流也为零，该选项说法正确；
D．当导体电压为2V时，由图象可以找到此时对应的电流0.4A，因此该选项说法错误．
9. 如图，AB和BC是由同种材料制成的长度相同、横截面积不同的两段导体，将它们串联后连入电路中，这两段导体两端的电压及电流的大小关系正确的是（ ）
A. UAB＞UBC IAB＝IBC
B. UAB＜UBC IAB＝IBC
C. UAB＞UBC IAB＜IBC
D. UAB＝UBC IAB＜IBC
【答案】A
【解析】
【详解】将它们串联后连入电路中，根据串联电路电流处处相等的特点，得：；
如图，AB和BC是由同种材料制成的长度相同，AB段细，而BC段粗，所以，根据，得：，即串联电路中电阻越大，分得电压越高．故A符合题意．
10. 如图所示，与并联在电源电压为3V的电路中，只闭合开关时，电流表的示数为0.3 A；同时闭合开关和，电流表的示数为0.5 A，则（ ）
A. R1的阻值为60 ΩB. R2的阻值为15Ω
C. 通过R1的电流是0.5 AD. 通过R2的电流是0.3 A
【答案】B
【解析】
【分析】
【详解】A．电阻R1与R2并联在电源电压为3V的电路中，只闭合开关S1时，电流表的示数为0.3A，根据欧姆定律可知
故A错误；
BCD．同时闭合开关S1和S2电流表的示数为0.5A，通过R1的电流不变，仍未0.3A，由并联电路电流规律知道，通过电阻R2的电流
I2=I-I1=0.5A-0.3A=0.2A
则R2的阻值
故B正确，C、D错误。
故选B。
11. 在如图所示的电路中，电源电压保持不变．当开关S从断开到闭合时，电路中( )
A. 电流表的示数变小，电压表的示数变小B. 电流表的示数变小，电压表的示数变大
C. 电流表的示数不变，电压表的示数变小D. 电流表的示数不变，电压表的示数变大
【答案】A
【解析】
【分析】
【详解】由电路图可知，当电键S断开时，R1与R2串联，电压表测R1两端的电压，电流表测电路中的电流；当电键S闭合时，R1和电流表被短路，电表示数为0电压表示数为0，所以，当电键S由断开到闭合时，电压表和电流表的示数均变小，故A正确，BCD错误。
12. 如图甲所示为气敏电阻随有害尾气浓度β变化的曲线，某物理科技小组利用气敏电阻设计了汽车有害尾气排放检测电路，如图乙所示，电源电压恒定不变，R为气敏电阻，L为指示灯。当有害尾气浓度β增大时（ ）
A. 电压表的示数增大，指示灯亮度增大
B. 电压表的示数减小，指示灯亮度增大
C. 电压表的示数减小，指示灯亮度减小
D. 电压表的示数增大，指示灯亮度减小
【答案】B
【解析】
【详解】由图乙可知，气敏电阻R和指示灯L串联，电压表测量气敏电阻两端的电压。由图甲可知，当有害尾气浓度β增大时，气敏电阻的阻值减小，根据串联电路分压的原理可知，气敏电阻两端的电压减小（即电压表示数减小），根据串联电路电压的特点可知，指示灯两端的电压增大；由于气敏电阻的阻值减小，则电路的总电阻减小，根据欧姆定律可知，电路中的电流增大，根据可知，指示灯的电功率增大，则指示灯的亮度增大。故B正确，ACD错误。
故选B。
13. 如图所示，图甲为超声波加湿器，图乙为其内部湿度监测装置的简化电路图。已知电源电压为12V，定值电阻R0的阻值为20Ω。湿敏电阻R的阻值随湿度变化的关系如图丙所示。以下说法中正确的是（ ）
A. 湿度减小湿敏电阻的阻值增大
B. 湿度增大电流表示数增大
C. 湿度为80%时，电流表的示数为0.12A
D. 电压表的示数为6V时，监测到空气的湿度为10%
【答案】CD
【解析】
【详解】A．由丙图可知，湿敏电阻阻值随湿度的增大而增大，故A错误；
B．由乙图可知，开关S闭合时，定值电阻R0与湿敏电阻串联，电流表测量电路中的电流，电压表测量湿敏电阻两端的电压；由丙图可知，当湿度增大时湿敏电阻阻值增大，根据串联电路电阻规律可知电路的总电阻增大，电源电压不变，由欧姆定律可知电路中的电流减小，即电流表示数减小，故B错误；
C．由丙图可知，湿度为80%时湿敏电阻的阻值R=80Ω，由串联电路规律可得，电路的总电阻
根据欧姆定律可得电路中的电流
故C正确；
D．电压表示数为时，根据串联电路电压规律可得，定值电阻R0两端的电压
根据欧姆定律可得，电路中的电流
湿敏电阻的阻值
由丙图可知此时空气湿度为10%，故D正确。
故选CD。
14. 潜水爱好者为了保障自身安全，在潜水时会佩戴如图甲所示的水压表和深度表。图乙是水压表的工作原理简化电路图，其中V为由电压表改装成的水压表，电源电压恒定不变，R0为定值电阻，Rp阻值随水的压强变化而变化的压敏电阻，其变化关系图像如图丙所示。则下列相关说法正确的是（ ）
A. Rp的阻值随水的深度的增大而减小
B. 在同一水域中，当深度表的示数增大时，水压表的示数可能会减小
C. 在不同水域中，当深度表的示数相同时，水压表的示数不一定相同
D. 若想调大水压表的量程，可以增大R0的阻值
【答案】AC
【解析】
【详解】A．由图丙可知，随着水的压强增大，Rp的阻值减小，由液体压强特点可知，水的深度增大，水的压强增大，故Rp的阻值随水的深度的增大而减小，故A正确；
B．据乙图可知，电路是串联的，电压表测R0两端电压，在同一水域中，水的密度相同，当深度表的示数增大时，则RP阻值减小，根据串联分压可知，RP两端的电压变小，根据串联电路电压的特点可知，R0两端的电压增大，则水压表（电压表）的示数会变大，故B错误；
C．在不同水域中，水的密度可能不同，当深度表的示数相同时，由可知，水压可能不同，RP的阻值可能不同，根据欧姆定律可知，电路中的电流可能不同，水压表的示数不一定相同，故C正确；
D．电源电压不变，电压表的最大值对应水压表的最大值，则RP两端的电压也是一个定值，RP的电压与R0的电压之比是一个定值，，若想调大水压表的量程，则说明水压变大，RP的阻值变小，则R0的阻值变小，故D错误。
故选AC。
三、作图题（共2题；每题2分，共4分）
15. 如图所示，为一身高测量仪的电路图，请在两个方框内分别选填“电流表”或“电压表或“定值电阻”的符号，要求被测人身高变高时电表的示数增大。
【答案】
【解析】
【详解】（1）电压表的内阻很大，在电路中相当于断路，则下面方框不能是电压表，否则电路断路；
（2）若下面方框为电流表；
①当上面方框为电压表时，电路为R的简单电路，电压表测电源电压示数不变，电流表测电路中的电流；当被测人身高变高时，滑片上移，变阻器接入电路中的电阻变大，由可知，电流表的示数减小，这与电表的示数增大不符，且滑片在下端时，会造成电路短路；
②当上面方框为定值电阻时，R与定值电阻并联，电流表测干路电流，因并联电路中各支路独立工作、互不影响，所以，滑片移动时通过定值电阻的电流不变，当被测人身高变高时，滑片上移，变阻器接入电路中的电阻变大，由可知，该支路的电流减小，因并联电路中干路电流等于各支路电流之和，所以，干路电流表示数减小，这与电表的示数增大不符；
（3）若下面方框为定值电阻；
①上面方框不能为电流表，否则滑动变阻器被短路；
②上面方框为电压表时，定值电阻与滑动变阻器串联，电压表测滑动变阻器两端的电压，当被测人身高变高时，滑片上移，变阻器接入电路中的电阻变大，电路中的总电阻变大，由可知电流表的示数减小，由U=IR可知，定值电阻两端的电压减小，因串联电路中总电压等于各分电压之和，所以，滑动变阻器两端的电压增大，即电压表的示数增大，符合题意。
综上所述，下面方框填定值电阻的符号、上面方框填电压表的符号。如图所示：
16. 在图中，将电源、电流表、电压表三个元件符号填进电路的空缺处，要求开关S闭合后：
①电流方向如图所示；
②向右移动滑动变阻器的滑片P，电流表示数变小，电压表示数变大。
【答案】
【解析】
【详解】由题意可知，当滑片P向右移动时，电流表示数变小，说明电路中的总电阻是变大的，则滑动变阻器的接入阻值是变大的；又因为此时电压表示数变大，根据串联分压可知，滑动变阻器与灯泡应是串联连接，且电压表应并联在滑动变阻器的两端，电流从电源正极出发，因此电路图如图所示：
四、实验与探究题（17题5分，18题7分，19题6分，共18分）
17. 在“探究电流与电压、电阻的关系”的实验中，实验室老师给同学们准备了以下器材：“5 Ω、10 Ω、15 Ω、20 Ω”的定值电阻各1个，“15 Ω 1 A”的滑动变阻器一个，电流表、电压表、电源、开关和导线若干。
(1)根据如图所示的实物图，在虚线框内画出电路图___。
(2)闭合开关前，滑动变阻器的滑片应置于最________（填“左”或“右”）端。
(3)在“探究电流与电压的关系”时，记录的电流表与电压表的示数如下表所示，请在坐标纸上描点画出I­U图像____，由此得出的实验结论是：___________________________。
(4)在“探究电流与电阻的关系”的实验中，先将5 Ω电阻连入电路中，闭合开关，移动滑片，使电压表的示数为1.5 V，读出电流表的示数；再分别改接10 Ω、15 Ω、20 Ω的电阻，重复上述实验。当改接20 Ω的电阻进行实验时，发现无论怎样移动滑动变阻器滑片，电压表的示数始终无法达到1.5 V。经检查，电路连接无误，各元件均完好，请你找出一种可能的原因：________________________________。
【答案】 ①. ②. 左 ③. ④. 电阻一定时，导体中的电流跟导体两端的电压成正比 ⑤. 滑动变阻器的最大阻值太小
【解析】
【详解】(1)[1]电路图按照实物图一一对应，如图所示
(2)[2]对于滑动变阻器来说，在连闭合开关前，为了安全阻值应处于最大值位置，所根据题给连线可知应把滑片置于右端；
(3)[3]利用描点法作图如下
[4]由作出的图像可知，电阻一定时，导体中的电流跟导体两端的电压成正比；
(4)[5]当换用大电阻后，无法将电压表的示数调到1.5V，说明滑动变阻器分压太小，可能是由于滑动变阻器的最大阻值太小了，当达到最大值时，所分的电压还是太小。
18. 如图是“测量小灯泡电阻”的实验。
（1）图甲是小马同学连接的实物图，其中有两处错误，请指出： __________________ 、 __________________ 。
（2）纠正错误后，某次测量时电压表示数为2.4 V，电流表示数如图乙所示，该电流表的示数为 ________ A，则小灯泡的电阻为 ________ Ω。
（3）另一同学分别测出小灯泡在不同亮度下的电阻，然后求出平均值作为小灯泡的电阻，他的做法对吗？
答： ________ ，其原因是： __________________________________________ 。
【答案】 ①. 滑动变阻器接线错误 ②. 电流表正负接线柱接反 ③. 0.3 ④. 8 ⑤. 不对 ⑥. 小灯泡灯丝的电阻随温度的变化而变化
【解析】
【详解】（1）[1][2]滑动变阻器在实验中应“一上一下”串联在电路中；电流应从电表的正接线柱流进，负接线柱流出；由图甲可知，错误有：滑动变阻器同时接下面的两接线柱；电流表的正负接线柱接反了；
（2）[3][4]由图乙知，电流表使用是0～0.6A量程，分度值为0.02A，所以电流表此时的示数为0.3A；小灯泡的电阻为
（3）[5][6]因为小灯泡电阻随温度的升高而增大，所以不能取平均值作为小灯泡的电阻。
19. 小玲连接了如甲图所示的电路，探究电流与电阻的关系，实验中电源电压为4.5V恒定不变，电流表选用“0~0.6A”量程，电压表选用“0~3V”量程，滑动变阻器规格为“20Ω 1A”。
（1）闭合开关前，应将滑动变阻器的滑片P移至___________（选填“最右”或“最左”）端；
（2）闭合开关后，电流表和电压表示数为0，移动滑片P，两表指针不偏转。将与电压表“-”接线柱相连的导线从D端拆下，试触C点，电压表指针不偏转，试触B点，电压表指针偏转，若电路中只有一处故障，则可能是___________；
（3）排除故障后，在实验进行中，得到电流表示数如乙图所示，其示数为___________A；
（4）若要控制电阻R两端的电压为3V不变，则所选取的定值电阻的阻值范围是___________Ω；
（5）小玲在得出电流与电阻的定量关系后，要测量一个标记不清的定值电阻阻值（约为20Ω），利用现有器材，设计了如乙图所示的电路（电压表改用0—15V）。
①闭合开关，将滑动变阻器接入最大阻值R0时，记录电压表示数为U1；
②___________，记录电压表示数为U2；
③得出了定值电阻阻值的表达式：Rx=___________（用U1、U2、R0表示）。
【答案】 ①. 最左 ②. 导线BC断路 ③. 0.2 ④. 5~40 ⑤. 闭合开关，滑片移到最左端时 ⑥.
【解析】
【详解】（1）[1]为了保护电路，闭合开关S前，应将滑动变阻器的滑片移到阻值最大处，即最左端。
（2）[2]由题意可得，电流表无示数，说明电路中出现断路，电压表试触C点指针不偏转，说明CD间没有断路，试触B点，电压表指针偏转，说明断路点出现在BC段，即故障可能是导线BC断路。
（3）[3]由图可得，电流表的分度值为0.02A，示数为0.2A。
（4）[4]由题意可得，滑动变阻器与定值电阻串联，结合电流表的量程可得，电路中最大的电流为0.6A，则由欧姆定律可得，此时定值电阻的阻值最小，为
当电路中滑动变阻器接入电路的阻值最大时，定值电阻的阻值也最大，此时有
所以，定值电阻的阻值范围是5~40Ω。
（5）[5][6]由题意可得，电压表测定值电阻两端的电压，当滑动变阻器全部接入电路时，由欧姆定律有
接下来只需闭合开关，将滑片移到最左端时，此时，滑动变阻器接入电路的阻值为0，电压表的示数就是电源电压的大小，即有，联立可得
四、综合应用题（20题9分，21题9分，共18分）
20. 如图所示，电源电压恒定，闭合开关S1、S2，电压表示数为9V，电流表示数为1.5A；闭合开关S1，断开开关S2，电压表示数为6V。求：
（1）电源电压；
（2）电阻R1的阻值；
（3）电阻R2的阻值。

【答案】（1）9V；（2）6Ω；（3）3Ω
【解析】
【详解】解：（1）由图可知闭合开关S1、S2，为R1的简单电路，电压表测电源两端的电压，电流表测电路中的电流，已知电压表示数为9V， 所以电源电压为
（2）由欧姆定律可知，电阻R1的阻值为
（3）闭合开关S1，断开开关S2，R1与R2串联，电压表测R1两端的电压，电压表示数为6V，由欧姆定律可知，通过R1的电流为
由串联电路电压规律可知，R2两端的电压为
由串联电路电流规律可知，通过R2的电流为
由欧姆定律可知，R2的阻值为
答：（1）电源电压为9V；
（2）电阻R1的阻值为6Ω；
（3）电阻R2的阻值为3Ω。
21. 图甲为超声波加湿器，图乙为其内部湿度监测装置的简化电路图。已知电源电压为12V，定值电阻R0的阻值为30Ω。湿敏电阻R的阻值随湿度变化的关系如图丙所示。求：
（1）当空气中的湿度为90%时，湿敏电阻R的阻值；
（2）电压表的示数为9V时，电流表的示数；
（3）电流表的示数为0.2A时，空气中大约的湿度。
【答案】（1）；（2）；（3）20%
【解析】
【详解】解（1）由图丙可知，当空气中的湿度为90%时，
（2）根据串联电路分压规律可得R0两端的电压
电路中的电流
（3）电流表的示数为0.2A时电路的电阻为
此时湿敏电阻R的阻值
由图丙可知当时，空气中的湿度大约为20%
答：（1）当空气中的湿度为90%时，湿敏电阻R的阻值是。
（2）电压表的示数为9V时，电流表的示数是0.1A。
（3）电流表的示数为0.2A时，空气中大约的湿度是20%。
