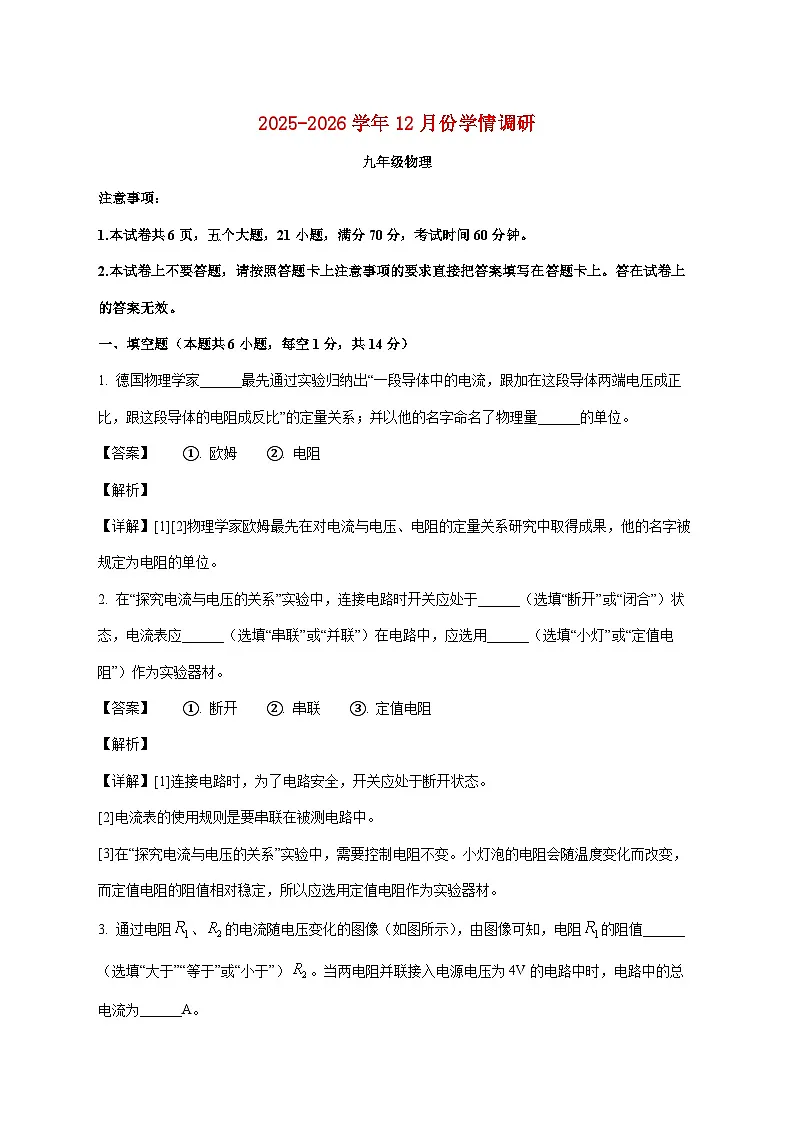

河南省洛阳市洛宁县2025-2026学年九年级上学期（12月）月考物理试题（附解析）

这是一份河南省洛阳市洛宁县2025-2026学年九年级上学期（12月）月考物理试题（附解析），共20页。
1.本试卷共6页，五个大题，21小题，满分70分，考试时间60分钟。
2.本试卷上不要答题，请按照答题卡上注意事项的要求直接把答案填写在答题卡上。答在试卷上的答案无效。
一、填空题（本题共6小题，每空1分，共14分）
1. 德国物理学家______最先通过实验归纳出“一段导体中的电流，跟加在这段导体两端电压成正比，跟这段导体的电阻成反比”的定量关系；并以他的名字命名了物理量______的单位。
【答案】 ①. 欧姆 ②. 电阻
【解析】
【详解】[1][2]物理学家欧姆最先在对电流与电压、电阻的定量关系研究中取得成果，他的名字被规定为电阻的单位。
2. 在“探究电流与电压的关系”实验中，连接电路时开关应处于______（选填“断开”或“闭合”）状态，电流表应______（选填“串联”或“并联”）在电路中，应选用______（选填“小灯”或“定值电阻”）作为实验器材。
【答案】 ①. 断开 ②. 串联 ③. 定值电阻
【解析】
【详解】[1]连接电路时，为了电路安全，开关应处于断开状态。
[2]电流表的使用规则是要串联在被测电路中。
[3]在“探究电流与电压的关系”实验中，需要控制电阻不变。小灯泡的电阻会随温度变化而改变，而定值电阻的阻值相对稳定，所以应选用定值电阻作为实验器材。

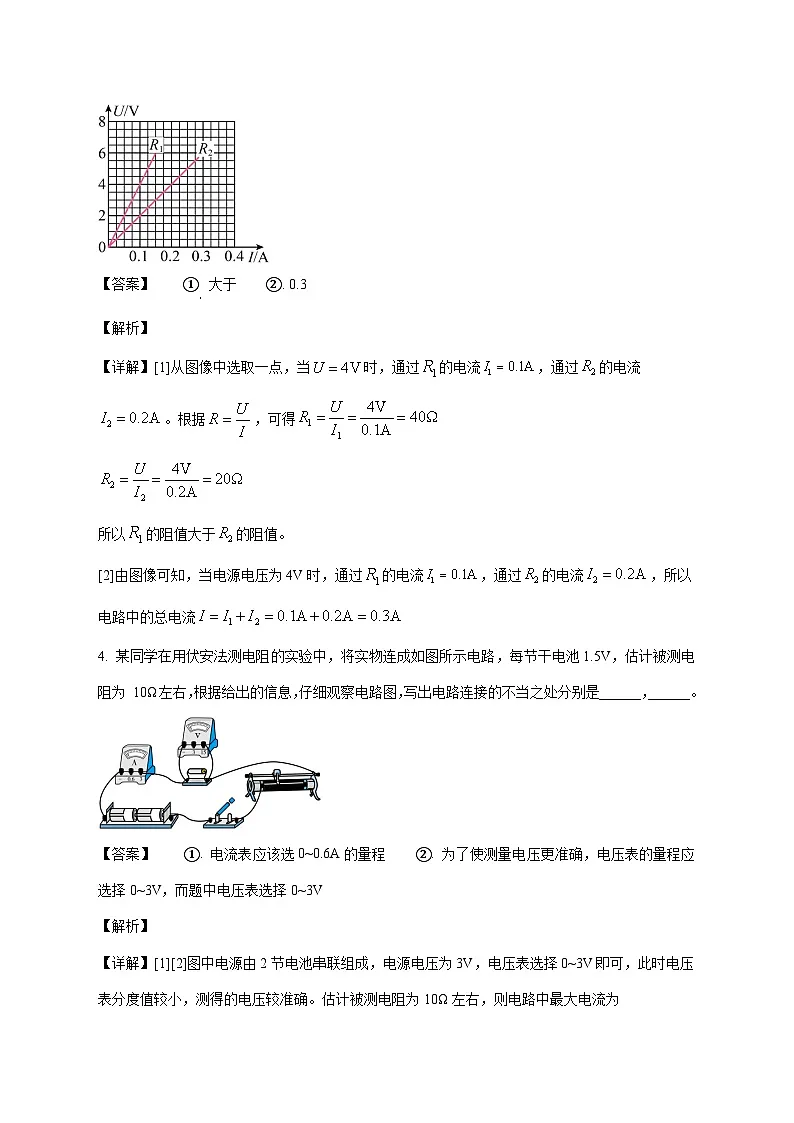

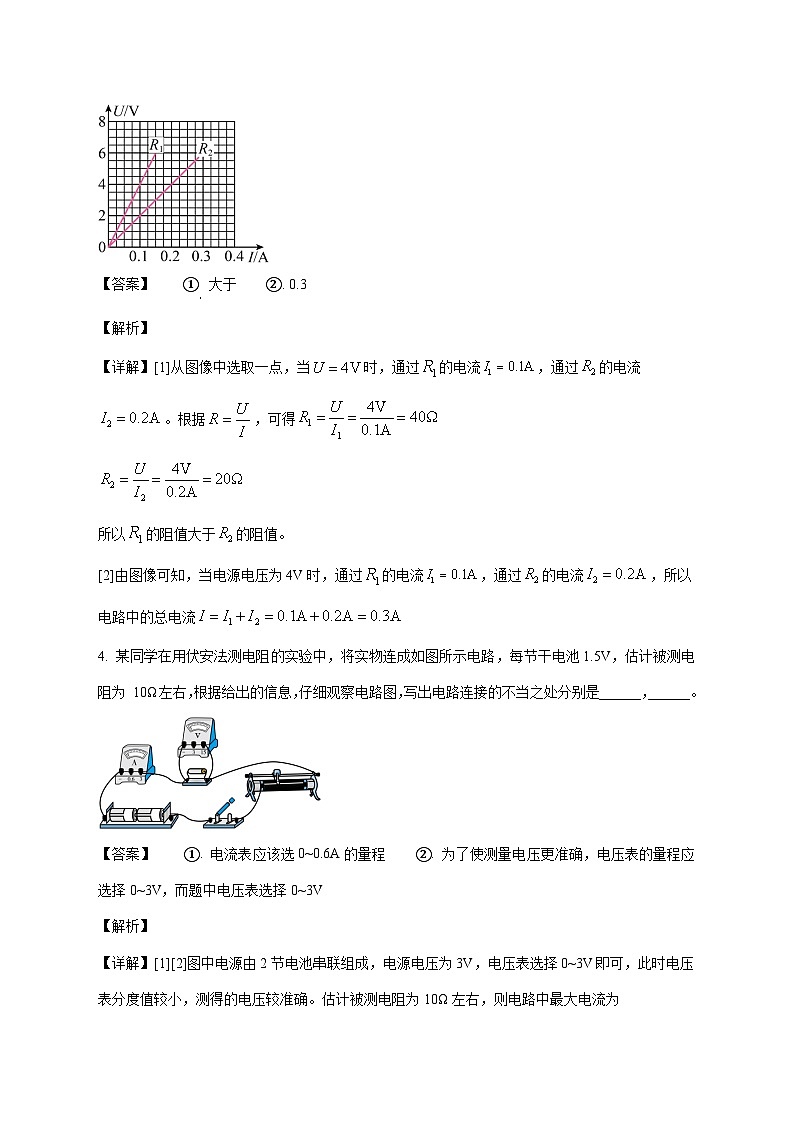

3. 通过电阻、的电流随电压变化的图像（如图所示），由图像可知，电阻的阻值______（选填“大于”“等于”或“小于”）。当两电阻并联接入电源电压为4V的电路中时，电路中的总电流为______A。
【答案】 ① 大于 ②. 0.3
【解析】
【详解】[1]从图像中选取一点，当时，通过的电流，通过的电流。根据，可得
所以的阻值大于的阻值。
[2]由图像可知，当电源电压为4V时，通过的电流，通过的电流，所以电路中的总电流
4. 某同学在用伏安法测电阻的实验中，将实物连成如图所示电路，每节干电池1.5V，估计被测电阻为 10Ω左右，根据给出的信息，仔细观察电路图，写出电路连接的不当之处分别是______，______。
【答案】 ①. 电流表应该选0~0.6A的量程 ②. 为了使测量电压更准确，电压表的量程应选择0~3V，而题中电压表选择0~3V
【解析】
【详解】[1][2]图中电源由2节电池串联组成，电源电压为3V，电压表选择0~3V即可，此时电压表分度值较小，测得的电压较准确。估计被测电阻为10Ω左右，则电路中最大电流为
所以电流表应选择0~0.6A的量程。

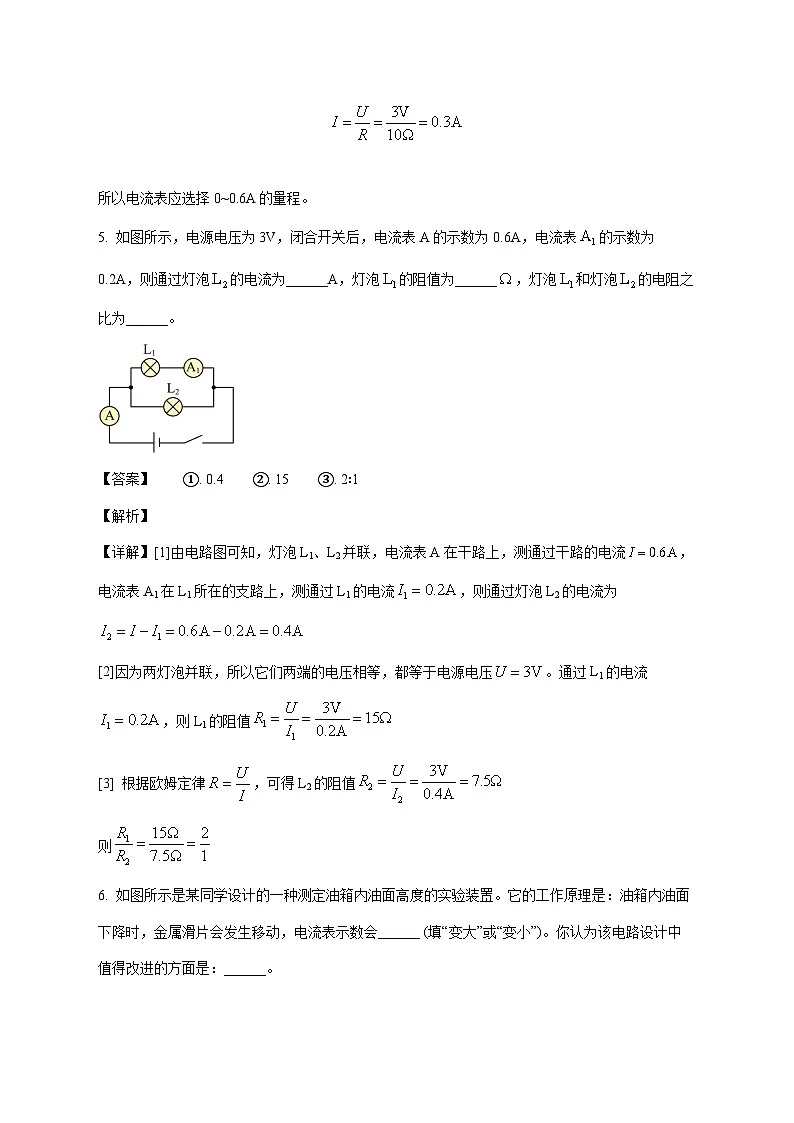

5. 如图所示，电源电压为3V，闭合开关后，电流表A的示数为0.6A，电流表的示数为0.2A，则通过灯泡的电流为______A，灯泡的阻值为______，灯泡和灯泡的电阻之比为______。
【答案】 ①. 0.4 ②. 15 ③. 2∶1
【解析】
【详解】[1]由电路图可知，灯泡L1、L2并联，电流表A在干路上，测通过干路的电流，电流表A1在L1所在的支路上，测通过L1的电流，则通过灯泡L2的电流为
[2]因为两灯泡并联，所以它们两端的电压相等，都等于电源电压。通过L1的电流，则L1的阻值
[3] 根据欧姆定律，可得L2的阻值
则
6. 如图所示是某同学设计的一种测定油箱内油面高度的实验装置。它的工作原理是：油箱内油面下降时，金属滑片会发生移动，电流表示数会______ (填“变大”或“变小”)。你认为该电路设计中值得改进的方面是：______。
【答案】 ①. 变小 ②. 在电路中增加开关
【解析】
【详解】[1]油箱内油面下降时，金属滑片会向上移动，滑动变阻器接入电路电阻变大，电流表示数会变小。
[2]电路中没有开关，应在电路中增加开关。
二、选择题（本题共8小题，每小题2分，共16分。第7~12题每小题只有一个选项符合题目要求；第13~14题每小题有两个选项符合题目要求，全部选对得2分，选对但不全的得1分，有错选的得0分）
7. 对下列物理量的认识中，与实际最接近的是（ ）
A. 电子计算器的功率约为100WB. 家用手电筒电源电压约220V
C. 教室空调工作时的电流可以达到10AD. 教室里一盏日光灯正常工作一天消耗的电能约为
【答案】C
【解析】
【详解】A．电子计算器通常由电池供电，实际功率很小，一般为0.1W~1W，故A不符合题意；
B．家用手电筒一般使用干电池作为电源，常见的干电池每节电压为1.5V，手电筒通常使用2节或3节干电池串联，其电源电压一般为3V或4.5V，故B不符合题意；
C．教室空调的功率一般为2000W，则工作时的电流为
接近10A，故C符合题意；
D．教室日光灯功率一般为40W，正常工作一天（按24h计算）消耗的电能
实际教室里日光灯一天工作时间小于24h，则教室里日光灯一天消耗的电能小于0.96kW·h。
故D不符合题意。
故选C。
8. 已知，分别把、并联接到9V的电源上，通过它们的电流之比等于（ ）
A. B. C. D.
【答案】A
【解析】
【详解】把、并联接到9V的电源上，根据并联电路电压的特点和欧姆定律可知，通过它们的电流之比
故选A。
9. 关于欧姆定律，下列说法正确的是（ ）
A. 通过导体的电流变大时，导体的电阻可能会变小
B. 导体电阻增大时，通过导体的电流一定增大
C. 通过导体的电流与导体两端的电压和导体的电阻均有关
D. 导体的电阻与它两端的电压成正比，与通过导体的电流成反比
【答案】C
【解析】
【详解】A．电阻是导体自身的属性，与电流无关。即使通过导体的电流变大，只要导体的材料、长度、横截面积和温度不变，电阻就不会改变，故A错误；
B．根据欧姆定律，当导体电阻R增大时，如果导体两端的电压U不变，那么通过导体的电流I会减小，而不是增大，故B错误；
C．由欧姆定律可知，通过导体的电流I与导体两端的电压U成正比，与导体的电阻R成反比，即电流与电压、电阻均有关，故C正确；
D．电阻是导体本身的性质，只由导体的材料、长度、横截面积和温度决定，与导体两端的电压和通过的电流没有关系，故D错误。
故选C。
10. 如图所示，长度相同、横截面积不同的铁棒AB和CD连接在一起接入电路中，则下列说法正确的是（ ）
A. AB段电阻大，B. CD段电阻大，
C. AB段电阻大，D. CD段电阻大，
【答案】C
【解析】
【详解】因为导体AB和CD由同种材料制成、长度相同，由图可知，导体AB横截面积比CD的小，所以；因为两段导体串联，所以通过两导体的电流相等，即。由欧姆定律得。故C正确，ABD错误。
故选C。
11. 在如图所示的伏安法测电阻实验中，闭合开关S，小明发现电流表有示数，但示数较小，小灯泡不亮，接下来应进行的操作是（ ）
A. 更换一个同样规格的小灯泡
B. 更换电压表所使用的量程
C. 检查电路中是否存在断路故障
D. 减小滑动变阻器接入的阻值，观察小灯泡是否发光
【答案】D
【解析】
【详解】A．因为电流表有示数，这表明电路是通路，也就意味着小灯泡并没有损坏，所以不需要更换一个同样规格的小灯泡，故A不符合题意；
B．题目中小灯泡不亮是由于电流过小，而不是电压表量程的问题，更换电压表量程对解决小灯泡不亮这一问题没有帮助，故B不符合题意；
C．电流表有示数已经说明电路是通路，不存在断路故障，所以无需检查电路中是否存在断路故障，故C不符合题意；
D．闭合开关后，电流表有示数但示数较小，小灯泡不亮，很可能是因为变阻器接入电路的阻值太大，导致电路中电流太小。所以接下来应进行的操作是减小变阻器接入电路的阻值，使电路电流变大，看灯泡能否发光，故D符合题意。
故选D。
12. 如图所示，，电流表示数为0.5A，电源电压为10V。下列叙述不正确的是（ ）
A. 的阻值大于的阻值B. 阻值为
C. 两端电压为10VD. 电流表A的示数为1.5A
【答案】A
【解析】
【详解】AB．因为和并联，所以两端的电压
电流表的示数为，则的阻值为
而已知，所以的阻值小于的阻值，故A错误，符合题意；B正确，不符合题意；
C．因为与电源并联，所以两端的电压等于电源电压，即
故C正确，不符合题意；
D．通过的电流为
根据并联电路的电流规律，干路电流等于各支路电流之和，所以电流表A的示数为
故D正确，不符合题意。
故选A。
13. 家住二七区的小明同学学习了电学知识后，按照当地的计费标准，将节能灯、白炽灯、电视机和电饭锅四个家用电器正常工作1h所用的电费绘制成了柱状图，如图所示。下列说法不正确的是（ ）
A. 电视机正常工作时的电压大于节能灯正常工作时的电压
B. 电饭锅正常工作时的电功率大于电视机正常工作时的电功率
C. 四个家用电器正常工作时，电饭锅内部电路中的总电流最大
D. 每月使用电饭锅的电费一定比使用电视机的电费多
【答案】AD
【解析】
【详解】A．电视机正常工作时的电压与节能灯正常工作时的电压相等，都等于220V，故A错误，符合题意；
B．从柱状图可知，同样工作1h时，电饭锅耗费的电费最高，说明它在相同时间内消耗的电能最多，由分析可得电饭锅电功率最大，因此电饭锅的电功率大于电视机的电功率，故B正确，不符合题意；
C．电饭锅的功率最大，而电压都相等，由可知，电饭锅内部电路中的总电流最大，故C正确，不符合题意；
D．电饭锅的功率虽然比电视机大，但每月的工作时间未知，所以无法比较两者消耗的电能及电费，故D错误，符合题意。
故选AD。
14. 如图1所示电路，电源电压保持不变，当闭合开关，调节滑动变阻器阻值从最大变化到最小，两个电阻的“”关系图像如图2所示。则下列判断正确的是（ ）

A. 电源电压为6V
B. 定值电阻的阻值为
C. 滑动变阻器的阻值变化范围为
D. 变阻器滑片在中点时，电流表示数为
【答案】AD
【解析】
【详解】由“”关系图线可知，乙的电流和电压成正比，故乙为定值电阻R1的图线；当电路中电流最大为时，滑动变阻器连入电路的电阻最小为，甲的电压为，所以甲为滑动变阻器R2的图线；
A．由图可知，两电阻串联，当滑动变阻器连入电路的阻值最大时，电路中电流最小为，此时电阻R1的电压，滑动变阻器两端的电压；所以电源电压
故A正确；
B．由欧姆定律可得，定值电阻R1的阻值
故B错误；
C．当电路中电流最大为时，滑动变阻器连入电路的电阻最小为；滑动变阻器的最大阻值
所以滑动变阻器R2的阻值变化范围为
故C错误；
D．变阻器滑片在中点时，滑动变阻器接入电路的电阻为，此时、的阻值相同，分得的电压相同，由图可知，此时电流表的示数为，故D正确。
故选。
三、作图题（本题共2小题，每小题2分，共4分）
15. 表格中是伏安法测小灯泡电阻的实验中记录数据，请你将这些数据描在图像中，并用平滑的曲线连接。
【答案】
【解析】
【详解】在坐标系中分别描出（1.0，0.20）、（2.0，0.28）、（3.0，0.32）各点，用光滑的曲线连接起来，如图所示：
16. 共享单车已逐渐成为当下年轻人青睐的交通工具，共享单车既方便，又环保，使用时只要用手机扫码，并且交付订金，电子锁就会自动开锁，如图扫码正确相当于闭合开关S1、成功交付定金相当于闭合开关S2，两开关同时闭合电动机工作，电子锁打开。请在虚线框中完成电路连接。
【答案】
【解析】
【详解】根据题意知，扫码正确相当于闭合开关S1、成功交付定金相当于闭合开关S2，两开关同时闭合电动机工作，电子锁打开，单独闭合其中一个开关，电子锁不能打开，故两开关串联后再与电动机串联，如下所示：
四、实验探究题（本题共3小题，第17题4分，第18题6分，第19题9分，共19分）
17. 为了探究同一用电器在不同电压下的电功率是否相同，小华选取了额定电压为2.5V的小灯泡L进行实验，如图甲所示。
（1）测量小灯泡的电功率的实验原理是____________（用公式表示）；
（2）闭合开关S，发现电流表无示数，电压表有明显示数，出现该故障的原因可能是____________；
（3）闭合开关S后，移动滑动变阻器的滑片P，测量了多组通过小灯泡L的电流与其两端电压的数据，并根据测得的数据绘制出图乙。由图像可知，小灯泡正常发光时消耗的电功率为______W；
（4）由图乙还能得到的结论是__________________。
【答案】（1）
（2）小灯泡断路 （3）0.75
（4）灯泡的电阻随温度的升高而增大
【解析】
【小问1详解】
测量小灯泡电功率的实验是通过测量小灯泡两端的电压U和通过小灯泡的电流I，然后利用公式计算出电功率P。故测量小灯泡电功率的实验原理是。
【小问2详解】
闭合开关S后，电流表无示数，说明电路可能断路，电压表有明显示数，说明电压表与电源之间是通路，所以出现该故障的原因可能是小灯泡断路。
【小问3详解】
小灯泡的额定电压为 2.5V，由图乙可知，当小灯泡两端电压时，通过小灯泡的电流，则小灯泡正常发光时消耗的电功率
【小问4详解】
由图乙可知，图像不是一条直线，随着电压的增大，电流增大的幅度逐渐变小。根据，可得出小灯泡的电阻随电压的增大而增大，因为电压增大，电流增大，电功率增大，灯泡温度升高，灯泡的电阻随温度的升高而增大。
18. 小明同学在做“探究电流与电压、电阻的关系”实验，使用的器材有铅蓄电池（电压恒为6V）、电流表、电压表、定值电阻（、、、、）、滑动变阻器、开关和导线，并采用了如图甲所示的电路图。
（1）已知每块铅蓄电池电压为2V，则实验中用了______块铅蓄电池；
（2）在做“探究电流与电压的关系”实验中，测量并记录的数据如下表：
①分析表中数据，可以得出实验结论：_________；
②分析实验数据可知，实验中所用的定值电阻的阻值为______；
（3）在做“探究电流与电阻的关系”实验中，多次更换阻值不同的定值电阻R，记下对应的电流表示数，得到如图乙所示的电流I随电阻R变化的图像。
①上述实验中，小明用的电阻做完实验后，将的电阻接入电路，闭合开关，向______（选填“左”或“右”）移动滑动变阻器的滑片，使______表的示数保持不变，读出电流表的示数；
②为完成整个实验，应该选取最大阻值不小于______的滑动变阻器。
【答案】（1）3 （2） ①. 电阻一定时，通过导体的电流与导体两端的电压成正比 ②. 10
（3） ①. 右 ②. 电压 ③. 35
【解析】
【小问1详解】
已知每块铅蓄电池电压为2V，电源电压恒为6V，根据串联电路总电压等于各部分电压之和可知，铅蓄电池的块数为
【小问2详解】
[1]分析表中数据，电流与电压的比值是一个定值，所以可以得出实验结论：电阻一定时，通过导体的电流与导体两端的电压成正比。
[2]根据欧姆定律变形式，取一组数据，如，，则实验中所用的定值电阻的阻值为
【小问3详解】
[1][2]在“探究电流与电阻的关系”实验中，要控制定值电阻两端的电压不变。小明用的电阻做完实验后，将的电阻接入电路，根据串联分压原理，定值电阻两端的电压会增大，所以应增大滑动变阻器接入电路的电阻，即向右移动滑动变阻器的滑片，使电压表的示数保持不变，读出电流表的示数。
[3]由图乙可知，定值电阻两端的电压
当定值电阻的阻值最大为时，电路中的电流
滑动变阻器两端的电压
根据欧姆定律，滑动变阻器接入电路的电阻
所以应该选取最大阻值不小于的滑动变阻器。
19. 探究电流与电压、电阻的关系，小豫同学进行了如下实验，用到的器材有电源（恒为6V）、电压表（0~3V）、电流表（0~0.6A）、电阻R（、、）、滑动变阻器（，1A）、开关、导线若干。
（1）请用笔画线代替导线将图甲的实物电路连接完整______；闭合开关前，将滑动变阻器滑片P移到最______（选填“左”或“右”）端；
（2）闭合开关，电流表和电压表均有示数，移动滑动变阻器的滑片P，发现两电表示数并没有变化，则电路故障可能是__________________，排除故障，继续实验；
（3）小豫先探究电流与电压关系，实验数据如表，其中第3次实验的电压表示数如图乙所示，为______V；在第3次实验室中所使用的电阻的阻值为______；
（4）分析表中数据的特点，可得出结论：电阻一定时，电流与电压成______。得出此结论的依据是___________；
（5）接着小豫探究电流与电阻的关系，他先将的电阻接入电路，记录电流表示数为0.6A；保持滑片位置不动，断开开关，更换为的电阻后再次闭合开关，移动滑片，使电压表示数为______V，记录电流表示数；再更换为的电阻，发现无法完成实验，若想要顺利完成实验，你的改进方案是_________。
【答案】（1） ①. ②. 左
（2）滑动变阻器同时接了下面两个接线柱
（3） ①. 2.0 ②. 5
（4） ①. 正比 ②. 电压与电流的比值是一个定值
（5） ①. 3 ②. 换用最大阻值至少为的滑动变阻器
【解析】
【小问1详解】
[1]在探究电流与电压、电阻的关系实验时，定值电阻与滑动变阻器串联，电压表测量定值电阻的电压，电流表测量电路电流，滑动变阻器按照一上一下连接，如下图所示：
[2]闭合开关前，为了保护电路，滑动变阻器的滑片应该滑动至最大阻值处，离所连接下接线柱最远处，即最左端。
【小问2详解】
闭合开关，电流表和电压表均有示数，说明电路是通路。移动滑动变阻器的滑片P，两电表示数没有变化，说明滑动变阻器不能起到改变电阻的作用，故障可能是滑动变阻器同时接了下面两个接线柱，或同时接了上面两个接线柱，若同时接了上面两个接线柱，电压表示数将超过0~3V量程。
【小问3详解】
[1]电压表选用0~3V量程，分度值0.1V，由图乙可知，电压表示数为2.0V。
[2]根据欧姆定律，第3次实验中，，，则电阻
所以所使用的电阻的阻值为。
【小问4详解】
[1][2]由表中数据可知，电阻一定时，电压与电流的比值是定值，所以可得出结论：电阻一定时，电流与电压成正比。
【小问5详解】
[1]探究电流与电阻的关系时，应控制电阻两端的电压不变。当的电阻接入电路，电流为0.6A时，电阻两端电压
所以更换为的电阻后，应移动滑片，使电压表示数为3 V。
[2]当更换为的电阻时，若要使电阻两端电压为3V，根据串联电路电压规律，滑动变阻器需要分担的电压
由欧姆定律可得，此时电路中的电流
则滑动变阻器需要接入电阻
而现有滑动变阻器最大阻值为，无法满足。所以改进方案是换用最大阻值至少为的滑动变阻器。
五、综合应用题（本题共2小题，第20题8分，第21题9分，共17分）
20. 2025年夏季，河南地区遭遇极端高温天气，电力需求大幅增加，为确保电力供应，三峡能源积极推出多项应对举措，此背景下，小明在报纸上看到了一则消息，每年全国家用电器的待机能耗惊人，倡议大家关掉电器后拔下相应的插头。他想这点能耗会有多少呢？每年花在这上面的钱不会很多吧？现在他收集了一些数据，并进行了探究。（电费0.51元/）
请你帮他计算一下：
（1）电视机和台式电脑待机一天耗能______；
（2）如果拔掉插头，一个月（按30天计）可以节约电费______元；
（3）假设全班有30户这样的家庭，每年消耗在待机上的电能有多少；
（4）通过计算你有什么感想？
【答案】（1）0.424
（2）6.49 （3）
（4）节约用电，养成良好的用电习惯，不用的电器要随时关闭电源
【解析】
【小问1详解】
电视机和台式电脑待机一天耗能
【小问2详解】
如果拔掉插头，一个月（按30天计）可以节约电费
小问3详解】
假设全班有30户这样的家庭，每年消耗在待机上的电能有
【小问4详解】
节约用电，养成良好的用电习惯，不用的电器要随时关闭电源。
21. 减少病毒传染，确保全校师生身体健康，学校利用过氧乙酸对办公室、 教室等室内的空气进行熏蒸消毒。某科技兴趣小组设计了一个简易检测仪， 检测教室空气中过氧乙酸气体的浓度，其电路原理如图1所示，电源电压为12V，为定值电阻，过氧乙酸气体传感 器 的阻值随过氧乙酸气体浓度的变化关系如图2所示。
（1）传感器的阻值随过氧乙酸气体的浓度增加而______；
（2）当教室内空气没有消毒（即过氧乙酸气体的浓度为0）时，电压表的示数为3V，定值电阻的阻值是多少?
（3）消毒标准如下：为不合格，为合格，为超标。某次对教室内过氧乙酸气体的浓度进行检测时，电压表的示数为6.75V， 请通过计算判断该次消毒为不合格、合格还是超标。
【答案】（1）减小 （2）定值电阻的阻值为
（3）此次消毒合格
【解析】
【小问1详解】
由图2可知，传感器的阻值随过氧乙酸气体的浓度增加而减小。
【小问2详解】
已知图1为串联电路，电源电压，由图2可得，当过氧乙酸气体浓度为0时，传感器的阻值，此时两端的电压,根据串联电路电压关系可得传感器两端电压
串联电路电流处处相等，则电流
定值电阻的阻值
【小问3详解】
由图2可得，当气体浓度时，，此时消毒不合格；
当浓度时，，此时消毒合格；
当浓度时，，此时浓度超标。
已知，，则传感器两端电压
此时有
即
故此次消毒为合格。
次数
1
2
3
U/V
1.0
2.0
3.0
I/A
0.20
0.28
0.32
电压U/V
2
3
4
5
电流I/A
0.2
0.3
0.4
0.5
序号
电压U/V
电流I/A
1
1.0
0.20
2
1.5
0.30
3
0.40
用电器
待机电功率P/kW
每天平均待机时间t/h
电视机
0.008
20
台式电脑
0.012
22
