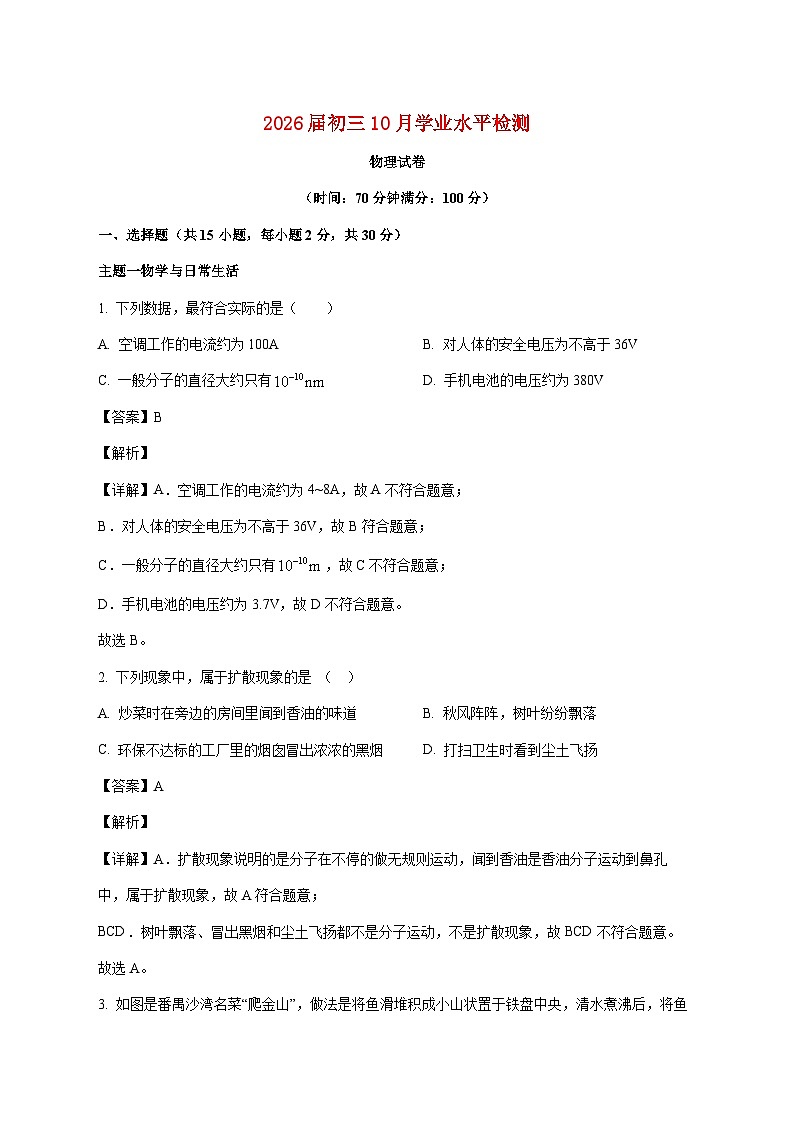

（时间：70分钟满分：100分）
一、选择题（共15小题，每小题2分，共30分）
主题一物学与日常生活
1. 下列数据，最符合实际的是（ ）
A. 空调工作的电流约为100AB. 对人体的安全电压为不高于36V
C. 一般分子的直径大约只有D. 手机电池的电压约为380V
【答案】B
【解析】
【详解】A．空调工作的电流约为4~8A，故A不符合题意；
B．对人体的安全电压为不高于36V，故B符合题意；
C．一般分子的直径大约只有，故C不符合题意；
D．手机电池的电压约为3.7V，故D不符合题意。
故选B。
2. 下列现象中，属于扩散现象的是 （ ）
A. 炒菜时在旁边的房间里闻到香油的味道B. 秋风阵阵，树叶纷纷飘落
C. 环保不达标的工厂里的烟囱冒出浓浓的黑烟D. 打扫卫生时看到尘土飞扬
【答案】A
【解析】
【详解】A．扩散现象说明的是分子在不停的做无规则运动，闻到香油是香油分子运动到鼻孔中，属于扩散现象，故A符合题意；
BCD．树叶飘落、冒出黑烟和尘土飞扬都不是分子运动，不是扩散现象，故BCD不符合题意。
故选A。

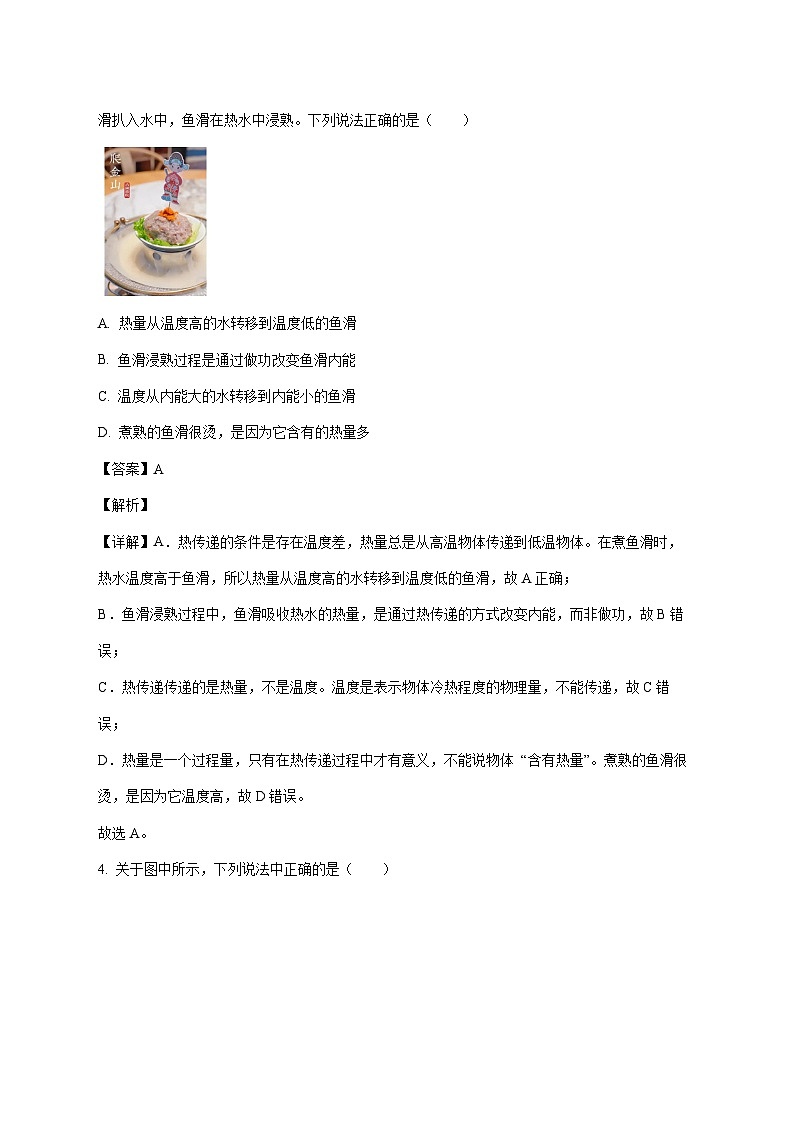

3. 如图是番禺沙湾名菜“爬金山”，做法是将鱼滑堆积成小山状置于铁盘中央，清水煮沸后，将鱼滑扒入水中，鱼滑在热水中浸熟。下列说法正确的是（ ）
A. 热量从温度高的水转移到温度低的鱼滑
B. 鱼滑浸熟过程是通过做功改变鱼滑内能
C. 温度从内能大的水转移到内能小的鱼滑
D. 煮熟的鱼滑很烫，是因为它含有的热量多
【答案】A
【解析】
【详解】A．热传递的条件是存在温度差，热量总是从高温物体传递到低温物体。在煮鱼滑时，热水温度高于鱼滑，所以热量从温度高的水转移到温度低的鱼滑，故A正确；
B．鱼滑浸熟过程中，鱼滑吸收热水的热量，是通过热传递的方式改变内能，而非做功，故B错误；
C．热传递传递的是热量，不是温度。温度是表示物体冷热程度的物理量，不能传递，故C错误；
D．热量是一个过程量，只有在热传递过程中才有意义，不能说物体 “含有热量”。煮熟的鱼滑很烫，是因为它温度高，故D错误。
故选A。

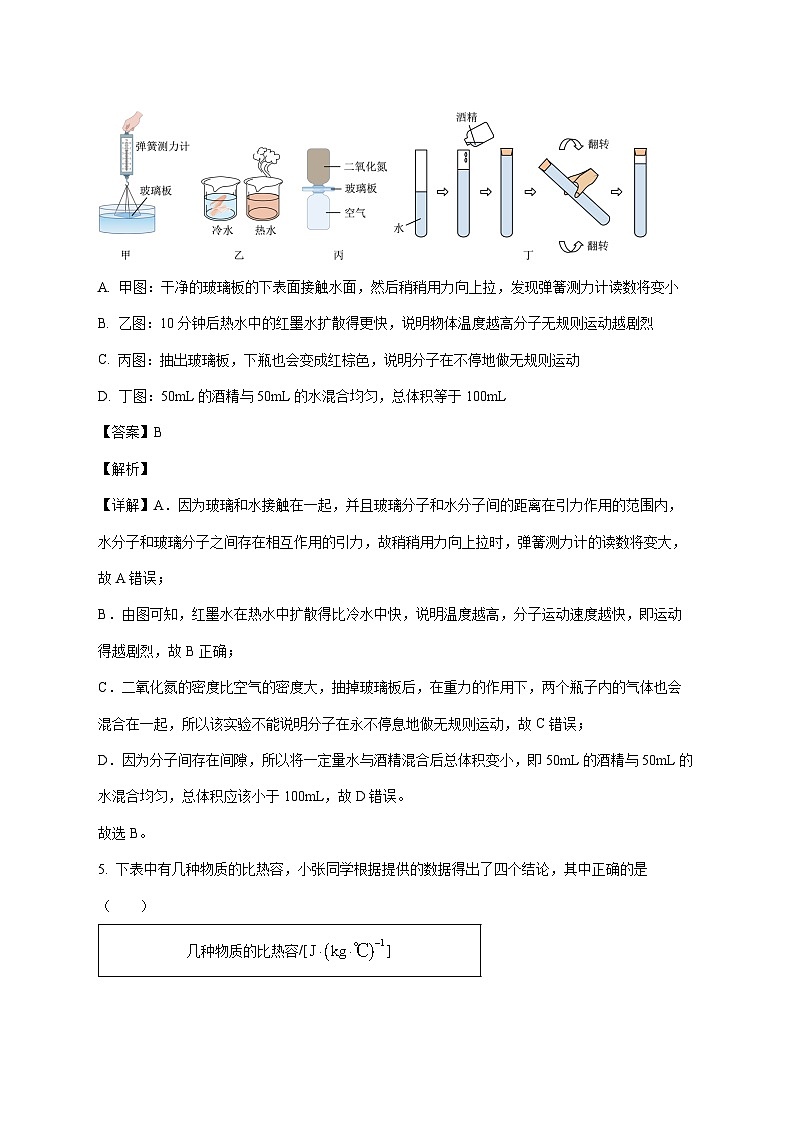

4. 关于图中所示，下列说法中正确的是（ ）
A. 甲图：干净的玻璃板的下表面接触水面，然后稍稍用力向上拉，发现弹簧测力计读数将变小
B. 乙图：10分钟后热水中的红墨水扩散得更快，说明物体温度越高分子无规则运动越剧烈
C. 丙图：抽出玻璃板，下瓶也会变成红棕色，说明分子在不停地做无规则运动
D. 丁图：50mL的酒精与50mL的水混合均匀，总体积等于100mL
【答案】B
【解析】
【详解】A．因为玻璃和水接触在一起，并且玻璃分子和水分子间的距离在引力作用的范围内，水分子和玻璃分子之间存在相互作用的引力，故稍稍用力向上拉时，弹簧测力计的读数将变大，故A错误；
B．由图可知，红墨水在热水中扩散得比冷水中快，说明温度越高，分子运动速度越快，即运动得越剧烈，故B正确；
C．二氧化氮的密度比空气的密度大，抽掉玻璃板后，在重力的作用下，两个瓶子内的气体也会混合在一起，所以该实验不能说明分子在永不停息地做无规则运动，故C错误；
D．因为分子间存在间隙，所以将一定量水与酒精混合后总体积变小，即50mL的酒精与50mL的水混合均匀，总体积应该小于100mL，故D错误。
故选B。
5. 下表中有几种物质的比热容，小张同学根据提供的数据得出了四个结论，其中正确的是（ ）
A. 一杯水比一桶煤油的比热容小
B. 质量相等的铜球和铁球吸收相同的热量，铜球的末温更高
C. 比热容是物质自身的性质之一，只和物质的种类有关
D. 早稻育秧晚上灌水到农田，是因为水的比热容较大，降温慢
【答案】D
【解析】
【详解】A．水的比热容比煤油的比热容大，比热容和质量大小无关，故A错误；
B．铜的比热容比铁的比热容小，质量相同的铁球和铜球吸收相同的热量，铜球升高的温度更高。由于不知道两球初温，所以也不能确定末温的大小关系，故B错误；
C．比热容是物质自身的性质之一，其大小不仅与物质的种类有关，还与物质的状态有关，如同种物质水和冰，由于状态不同，其比热容的大小不同，故C错误；
D．早稻育秧晚上灌水到农田，是因为水的比热容较大，放出相同的热量，水降温较少，防止秧苗冻坏，故D正确。
故选D。
6. 内燃机根据燃料不同可分为汽油机和柴油机，现广泛地应用于车辆之中作为动力装置。下列关于汽油机和柴油机的说法正确的是（ ）
A. 汽油机吸气冲程只吸入汽油，柴油机吸入柴油和空气的混合气体
B. 烧开水时，水壶中的水蒸气将壶盖顶起时发生的能量转化与内燃机压缩冲程相同
C. 柴油机一般用于大型、重型机械，汽油机一般用于轻型、小型机械
D. 汽油的热值比柴油的热值大，所以汽油机比柴油机效率高
【答案】C
【解析】
【详解】A．汽油机吸入气缸里的是汽油和空气的混合物，柴油机吸入气缸的是空气，故A错误；
B．烧开水时，水壶中的水蒸气将壶盖顶起时，内能转化为机械能，而内燃机压缩冲程是机械能转化为内能，两者不相同，故B错误；
C．柴油机比汽油机的压缩比大，动力强，一般用于大型机械、重型机械，而汽油机用于轻型、小型机械，故C正确；
D．机械效率与燃料热值大小无关，一般情况下，汽油机比柴油机效率低，故D错误。
故选C。
7. 对下列图中电现象，解释错误的是（ ）
A. 甲图：被丝绸摩擦过的玻璃棒会带上正电荷，在这个过程中玻璃棒失去了电子
B. 乙图：A中正电荷可以通过金属棒流向B，使B中的金属箔带同种电荷而张开
C. 丙图：摩擦后的气球能够吸引细水流，是因为带电体具有吸引轻小物体的性质
D. 丁图：用细绳悬挂的轻质泡沫塑料小球相互排斥，则两小球一定带有同种电荷
【答案】B
【解析】
【详解】A．摩擦起电的本质是电荷的转移，得到电子带负电，失去电子带正电，甲图：被丝绸摩擦过的玻璃棒会带上正电荷，在这个过程中玻璃棒失去了电子，故A正确，不符合题意；
B．金属导体导电依靠的是带负电的核外电子，乙图：A中负电荷可以通过金属棒流向B，使B中的金属箔带同种电荷而张开，故B错误，符合题意；
C．丙图：摩擦后的气球带上了电荷，它能够吸引细水流，是因为带电体具有吸引轻小物体的性质，故C正确，不符合题意；
D．同种电荷相互排斥，异种电荷相互吸引，丁图：用细绳悬挂的轻质泡沫塑料小球相互排斥，则两小球一定带有同种电荷，故D正确，不符合题意。
故选B。
主题二物理与社会发展
8. 如图是新型“油电混合动力”汽车工作时热机的能量走向图。该汽车在启动时，热机可以给车提供动力，同时也给动力蓄电池组充电，蓄电池也为电动机工作提供电能。下列说法正确的是（ ）
A. 此热机工作的效率为60%
B. 给蓄电池充电时蓄电池相当于电源
C. 热机给蓄电池充电时将电能转化为机械能
D. 汽车尾部中的“汽油味”越浓，热机效率越低
【答案】D
【解析】
【详解】A．由图示知，有用能量所占比例，即热机的工作效率为，故A错误；
B．给蓄电池充电时，蓄电池消耗电能，是用电器，故B错误；
C．热机给蓄电池充电时，将电能转化为蓄电池的化学能储存起来，故C错误；
D．汽车尾部中的“汽油味”越浓，说明燃料燃烧的越不充分，做相同的有用功需要的燃料越多，热机效率越低，故D正确。
故选D。
9. 出租车驾驶室内设计了控制电路来显示是否载有乘客，车顶指示灯显示红色时载有乘客，显示绿色时未载乘客。下列电路图中，通过开关S接“1”或“2”可以符合上述设计要求的是（ ）
A. B.
C. D.
【答案】C
【解析】
【详解】A．由图可知，开关接，红灯和绿灯同时亮；开关接，电路断路，红灯和绿灯都不亮，故A不符合题意；
B．由图可知，开关接，红灯亮；开关接，电路断路，红灯和绿灯都不亮，故B不符合题意；
C．由图可知，开关接，红灯亮；开关接，绿灯亮，故C符合题意；
D．由图可知，开关不控制绿灯，绿灯常亮。开关接，红灯和绿灯并联，同时亮；开关接，只有绿灯亮，故D不符合题意。
故选C。
10. 如图所示是一种静电喷涂枪，通电后，它可以使涂料微粒带上负电荷；当涂料喷出后，更易形成分散的雾状微粒，并均匀分布到被喷涂的工件上。下列说法正确的是（ ）
A. 喷涂枪口与被喷涂工件之间形成向左的电流
B. 涂料微粒带上负电的原因是因为得到了正电荷
C. 涂料喷出后更易形成分散的雾状是因为同种电荷相互排斥
D. 若被喷涂工件带上负电荷，能使喷涂效果更好
【答案】C
【解析】
【详解】A．由题意可知，喷涂枪口与被喷涂工件之间电子向左运动，电流方向与电子定向移动方向相反，则喷涂枪口与被喷涂工件之间形成向右的电流，故A错误；
B．电子带负电，涂料微粒带上负电的原因是因为得到了负电荷，故B错误；
C．涂料喷出后都带负电荷，更易形成分散的雾状是因为同种电荷相互排斥，故C正确；
D．若被喷涂工件带上负电荷，根据同种电荷相互排斥，会导致喷涂效果更差，故D错误。
故选C。
11. 要探究“影响导体电阻大小的因素”，小明同学作出了如下猜想：①导体的电阻与导体的长度有关；②导体的电阻与导体的横截面积有关；③导体的电阻与导体材料有关。根据猜想设计了如图所示的实验装置。（其中“S”表示导体的横截面积）下列说法正确的是（ ）
A. 实验中灯泡越亮，说明接入电路的导体电阻越大
B. 要探究猜想③，应分别把A、B两根电阻线接入电路
C. 分别把C、D两根电阻线接入电路，可以探究猜想①
D. 为了使现象更明显，可以将电路中小灯泡去掉
【答案】B
【解析】
【详解】A．实验中灯泡越亮，说明接入电路的导体电阻越小，故A错误；
B．要探究猜想③导体的电阻与导体的材料有关，应该控制横截面积和长度相同，改变材料，A、B两根电阻线符合条件，故分别把A、B两根电阻线接入电路，故B正确；
C．C、D两根电阻线材料相同，长度和横截面积不同，分别把C、D两根电阻线接入电路，不可以探究猜想①，故C错误；
D．灯泡起保护电路的作用，将电路中小灯泡去掉，不会使实验现象更明显，故D错误。
故选B。
12. 在学习了电流表的使用后，物理学习小组连接了如图所示的电路，下列说法正确的是（ ）
A. 闭合开关，灯、均发光，通过两灯泡的电流不相等
B. 闭合开关，电流表有示数，灯、两端电压相等
C. 仅撤掉导线②，闭合开关，灯和串联，通过和中的电流相等
D. 仅将导线①的左端改接到灯左端，闭合开关，灯和并联，电流表测量灯中的电流
【答案】C
【解析】
【详解】AB．由图可知，闭合开关，灯泡和电流表被短路，灯发光，不发光，电流表无示数，故AB错误；
C．仅撤掉导线②，闭合开关，电流依次通过、电流表和，灯和串联，电流表测量和中的电流，故C正确；
D．仅将导线①左端改接到灯左端，闭合开关，灯和并联，电流表测量灯中的电流，故D错误。
故选C。
13. 如图所示的电路中，电源电压恒定不变，先闭合开关S，当再闭合开关S1时（ ）
A. 灯泡L与电阻R并联，灯变暗
B. 电压表示数变大，电流表示数变大
C. 电压表示数不变，电流表示数不变
D. 若电阻R被短路，灯的亮度不变
【答案】C
【解析】
【详解】ABC．如图可知，先闭合开关S时，电路中只有灯泡工作，灯泡两端电压等于电源电压，再闭合开关S1时灯泡与定值电阻并联，由并联电路各支路电压相同都等于电源电压，所以灯泡两端电压不变，即电压表示数也不变，电流表原来测灯泡电流，现在仍然测灯泡电流，根据可知，灯泡电压不变，电阻不变，所以电流不变，即电流表示数不变，由知灯泡L的亮度也不变，故AB不符合题意，C符合题意。
D．若电阻R被短路，由于并联电路中各支路工作互不影响，所以灯泡亮度不变，故D不符合题意。
故选 C。
14. 如图所示，电源电压不变，当闭合开关S1、S2时，电流表A1的示数是1A，A2的示数是0.6A；当只闭合开关S1时，电流表A1的示数是0.8A。则下列说法正确（ ）
A. 当只闭合开关S1时，L1、L2、L3并联，电压表测的电源电压
B. 当闭合开关S1、S2时，只有L1、L2发光
C. 当闭合开关S1、S2、S3时，电流表A2的示数为0.2A，L3被短路，电压表也被短路
D. 当闭合开关S1、S2时，电流表A3的示数为0.6A，通过小灯泡L2的电流为0.2A
【答案】D
【解析】
【详解】A．当只闭合开关S1时，如图：
L1、L3并联，电压表测的是电源电压，A1测量干路中的电流，电流表A2测量通过灯泡L3的电流，电流表A3测量通过灯泡L1的电流，则有
I1+I3＝0.8A ①
故A错误；
BD．当闭合开关S1、S2时，如图：
L1、L2、L3并联，三灯泡均发光，A1测量干路中的电流，电流表A2测量通过灯泡L2、L3的总电流，电流表A3测量通过灯泡L1、L2的总电流；电流表A1的示数是1A，A2的示数是0.6A，则有
②
③
联立①②③，解得，，。即通过小灯泡L2的电流为0.2A，则电流表A3的示数为
故B错误，D正确；
C．当闭合开关S1、S2、S3时，如图：
电流从电源正极流出，经过两个电流表回到电源负极，电源被短路，L3、电压表被短路，电路中的电流很大，电流表A2会满偏。故C错误。
故选D。
15. 标准大气压下，用相同的电加热器分别对物质甲和水持续加热（不计热量损失），如图是它们的温度随时间的变化图象，已知水的比热容为，下列说法正确的是（ ）
A. 水的比热容表示水的温度升高吸收的热量为
B. 甲物质的熔点是
C. ，甲物质的比热容为
D. ，甲物质的内能增加了
【答案】D
【解析】
【详解】A．水的比热容为4.2×103J/(kg⋅℃)，表示的是质量为1kg的水温度升高（或降低）1℃吸收（或放出）的热量为4.2×103J，题中仅说“水的温度升高吸收的热量为”而未限定1kg，表述不完整，故A错误。
B．由图可知，温度达到60℃后A温度不再上升，标准大气压下水的沸点为100℃，因此B是水的温度-时间图象，A是甲的温度-时间图象。
因为不能确定甲物质的状态，不知道是晶体的熔化还是液体的沸腾，故不能确定是熔点还是沸点，故B错误；
C．用相同的电加热器加热，相同时间内甲和水吸收的热量相同（不计热量损失）。
5−15min，水升高的温度
水的质量
水吸收的热量
0−10min，甲升高的温度
甲物质的质量
因为，甲的比热容
故C错误；
D．用相同的电加热器加热，相同时间内甲和水吸收的热量相同（不计热量损失）。，甲物质的内能增加了
故D正确。
故选D。
二、非选择题（共11小题，共70分）
主题三物理与创新设计
16. 小明在电路探秘过程中设计了以下电路：
（1）请根据如图甲所示实物图，在虚线框内画出对应的电路图；
（2）请在图乙中的圆圈内填入电表符号“A”或“V”，要求闭合开关S后，两灯均能发光。
【答案】（1） （2）
【解析】
【小问1详解】
由实物图可知，灯和并联，开关在干路上，独自一条支路，另一条支路为开关与串联，然后根据实物图画出对应的电路图，注意电路图的各元件顺序与实物图一一对应，如下图所示：
【小问2详解】
电流表相当于导线，要串联在电路中；电压表相当于开路，要并联在电路中。若同为电流表，则会导致电源短路，两灯都不发光；若同为电压表，则不发光；所以只能一个位置是电流表，另一个位置为电压表。若上方圆圈填电压表（V），则也不发光；故可以让电流表与串联，测量电流，另一个位置为电压表，闭合开关S后，此时灯和并联，两灯均能发光。如图所示：
17. 在热机设计中，要考虑转速与热效率的关系及优化。若某台单缸四冲程汽油机飞轮的转速为2400r/min，则该汽油机活塞每秒钟往返______次，对外做功______次。如图所示是甲、乙、丙三部汽油机的参数。甲、乙、丙相比，效率最高的是______（选填“甲”、“乙”或“丙”）。
【答案】 ①. 40 ②. 20 ③. 乙
【解析】
【详解】[1][2]根据四冲程内燃机的工作原理可知，四冲程内燃机完成一个工作循环，要经过4个冲程，燃气对外做功1次，活塞往返2次，飞轮转动2周。已知某台单缸四冲程汽油机飞轮的转速为2400r/min，换算可得每秒飞轮转动40圈。根据上述比例关系，可计算出活塞每秒钟往返次数为40次，对外做功20次。
[3]由图可知，甲、乙汽油机输出的机械能相同，但甲燃料完全燃烧放出的内能多，所以乙的效率高；而乙、丙燃料完全燃烧放出的内能机同，乙汽油机输出的机械能多，所以乙的效率高，综上，乙汽油机的效率最高。
18. 物理课外实践活动中，小明在烧杯中加入盐水，将铜片和锌片浸入盐水中，制成一个“盐水电池”，将铜片和锌片分别与LED两极相连，观察到LED发光，如图所示。则电池的正极为______（选填“铜片”或“锌片”）；盐水是______（选填“导体”或“绝缘体”）；若将发光二极管正负极对调，则二极管______（选填“发光”或“不发光”），二极管两端______（选填“有”或“无”）电压。
【答案】 ① 铜片 ②. 导体 ③. 不发光 ④. 有
【解析】
【详解】[1] LED具有单向导电性，电流从正极流入，负极流出时才发光，图中与LED正极相连的是铜片，所以铜片为电池的正极。
[2]盐水能够导电，所以盐水是导体。
[3][4]由于发光二极管的单向导电性，将发光二极管正负极对调时，发光二极管无法导电，不再发光。但发光二极管连在电源两端，依然有电压。
19. 物理学习小组的同学设计电路如图甲所示，当开关S由接点1转到接点2时，电压表示数变化如图乙所示，则此时灯泡L2两端的电压是______V，电源电压是______V。
【答案】 ①. 4 ②. 6
【解析】
【详解】[1][2]由电路图可知，当S接1时，电路为L1的简单电路，电压表测电源的电压，由图乙可知，电源的电压U=6V
当S接2时，分析电路图可知，电流依次经过两个灯泡，所以两灯泡串联，电压表测L1两端的电压，电流表测串联电路的电流，由图乙可知U1=2V，根据串联电路电压的特点可知，灯泡L2两端的电压
主题四物理与实验探究
20. “探究不同物质吸热升温的现象”和“比较等质量的不同燃料燃烧放出的热量”两组实验装置如图所示：
（1）“探究不同物质吸热升温的现象”应选用______（选填“甲”或“乙”）组器材，该组实验通过______来反映物质吸收热量的多少；而另一组是通过______（以上两空均选填“加热时间”或“升高的温度”）来反映燃料放出热量的多少；
（2）乙组实验中将燃料点燃直至完全燃尽，烧杯内水的温度随时间变化的图象如图丙所示，不计热损失，则两种燃料的热值之比为______。
【答案】（1） ①. 甲 ②. 加热时间 ③. 升高的温度
（2）18∶5
【解析】
【小问1详解】
[1]“探究不同物质吸热升温的现象”，需要用相同的加热装置，燃烧相同的燃料（根据转换法，确保相同时间放出的热量相同），加热相同的时间，比较质量和初温相同的液体升高的温度，应选用甲组器材。
[2]根据转换法，该组实验通过加热时间来反映物质吸收热量的多少，因为用相同的热源加热，加热时间越长，物质吸收的热量越多。
[3] “比较等质量的不同燃料燃烧放出的热量”实验是通过升高的温度来反映燃料放出热量的多少，燃料燃烧放出的热量越多，烧杯内水升高的温度越高。
【小问2详解】
由可知，不计热损失时，燃料燃烧放出的热量Q放等于水吸收的热量Q吸，即，又因为，所以，对于质量相同的两种燃料，热值之比等于升高的温度之比。由图丙可知，两种燃料完全燃烧后，水升高温度之比等于温度变化量之比，两种燃料燃烧后水升高的温度之比为
由于燃料1中的水5-10min吸热，温度不变，两种燃料完全燃烧完后，但10min吸热是0-5min吸热的两倍，则热值之比为
21. 为了探究“串联电路的电流特点”，小明连接了如图甲所示的电路。
（1）实验时，在图甲中A、B、C三点分别接入三个电流表。闭合开关前，发现其中一个电流表指针偏转方向如图乙所示，原因可能是______；
（2）正确完成实验后，小明发现三个电流表的示数是相同的，立即总结实验结论，同组的小刚建议小明，还应该进行的操作是：______；
（3）完成实验后，小明又连接了如图丙所示电路，闭合开关后，测出了电流表A1、A2、A3的示数，其中电流表A2的示数为0.34A，而电流表A1、A3的偏转角度相同，如图丁所示，则通过灯L1的电流为______A，通过灯L2的电流为______A。
【答案】（1）电流表没有调零
（2）换用不同规格的灯泡多次实验
（3） ①. 0.36 ②. 0.2
【解析】
【小问1详解】
实验时，在图甲中A、B、C三点分别接入三个电流表。闭合开关前，发现其中一个电流表指针偏转方向如图乙所示，指针反向偏转，原因可能是电流表没有调零。
【小问2详解】
正确完成实验后，小明发现三个电流表的示数是相同的，立即总结实验结论，根据一组数据得出的结论有偶然性，还应该进行的操作是：换用不同规格的灯泡多次测量。
小问3详解】
[1][2]图丙中，三个灯并联，A1测三个灯并联的总电流，A2测L2、L3并联的电流，A3测L3的电流，因并联电路中干路电流等于各支路电流之和，而电流表A1、A3的偏转角度相同，故A1选用大量程，分度值为0.1A，示数为0.7A，A3选用小量程，分度值为0.02A，示数为0.14A，其中电流表A2的示数为0.34A，故通过L2的电流为I2=0.34A-0.14A=0.2A
则通过灯L1的电流为I1=0.7A-0.34A=0.36A
22. 小明同学在“探究串联电路电压的规律”实验中，设计了如图甲所示的电路。
（1）小明根据图甲所示的电路图连接了图乙所示的实物电路。小明仔细观察后，发现电路连接错误，且只需要改动一根导线就能连接成正确的电路。请你在连错误的导线上画“×”，并增加一根导线（用笔画线代替导线）将电路连接正确；
（2）小明重新拆接电路时，开关应处于______状态；
（3）正确连好电路后，闭合开关S，灯泡L1、L2不发光，电压表有示数，发生的故障是______；
（4）排除电路故障后，闭合开关S，小明用电压表分别测出电压、和，实验数据如表所示。其中测时，电压表的示数如图丙所示。分析表中数据，得到初步结论：______；实验中灯泡L1与L2的规格______（选填“相同”或“不同”）；
（5）小明认为用一块电压表分别测L1两端的电压和L2两端的电压时，需要对电路进行改接，为了不反复拆接电压表，他设计了如图丙所示的电路。他的思路是：闭合开关S和S1，电压表测L1两端的电压；闭合开关S和S2，电压表就可以测L2两端的电压，这种设计思路是______（选填“正确”或“错误”）的，原因是______。
【答案】（1） （2）断开
（3）灯L2断路 （4） ①. 串联电路中，电源电压等于各用电器两端电压之和。 ②. 不同
（5） ①. 错误 ②. 电压表正负接线柱接反了
【解析】
【小问1详解】
由图甲可知，该电路为两灯泡的串联电路，电压表要并联在L2两端，如图所示：
【小问2详解】
小明重新拆接电路时，开关应处于断开状态。这是为了防止在拆接电路过程中因误操作导致短路等情况损坏电路元件，保障操作的安全性。
【小问3详解】
闭合开关S，灯泡L1、L2不发光，说明电路为断路状态，而电压表有示数，说明与电压表并联的电路发生了断路，即灯L2断路。
【小问4详解】
[1]由表中数据可知，误差允许范围内
所以，在串联电路中，电源电压等于各用电器两端电压之和。
[2]由数据可知，L1两端的电压与L2两端的电压不相等，所以，实验中灯泡L1与L2的规格不同。
【小问5详解】
[1]闭合开关S和S1，电压表测L1两端的电压；闭合开关S和S2，这样会导致电压表正负接线柱接反，指针反偏，无法测量出L2两端的电压，所以这种设计思路是错误的。
[2]闭合开关S和S1，电压表测L1两端的电压；闭合开关S和S2，这样会导致电压表正负接线柱接反，指针反偏，原因是电压表正负接线柱接反了。
主题五物理与科技前沿
23. 为减少空气污染，部分公交车改用液化天然气为燃料，其主要成分就是甲烷。一辆公交车满载乘客时总重力是，若甲烷气体完全燃烧产生的能量可供公交车满载时以36km/h的速度匀速行驶90min。且满载匀速行驶中公交车受到的平均阻力为车重的0.06倍（甲烷的热值）。求：
（1）的甲烷气体完全燃烧放出的热量为多少？
（2）若的甲烷气体完全燃烧放出的热量被水完全吸收，则能将多少千克的水从20℃加热到沸腾？（标准大气压下）
（3）这段时间内公交车发动机的效率是多大？（结果保留一位小数）
【答案】（1）
（2）1500kg （3）32.1%
【解析】
【小问1详解】
根据公式可知，甲烷完全燃烧放出的热量为
【小问2详解】
根据题意，水吸收的热量等于甲烷完全燃烧放出的热量，即
根据公式可知，水的质量为
【小问3详解】
由题可知，公交车匀速行驶，受力平衡，其受到的牵引力等于阻力，则公交车受到的牵引力为
公交车的行驶速度为
行驶时间为
公交车行驶的路程为
根据公式可知，公交车发动机做的有用功为
根据公式可知，公交车发动机的效率为
24. 如图所示的电路中，电源保持不变，当只闭合开关时，电流表A的示数是0.25A，求：

（1）此时通过灯泡中的电流是多少安？
（2）当开关、、都闭合时，灯泡中的电流是0.8A，电流表A的示数是1.2A，此时灯泡中的电流是多少安？
（3）当只闭合开关和时，电流表A的示数是多少安？
【答案】（1）0.25 （2）0.4 （3）0.65
【解析】
【小问1详解】
如图，当只闭合开关S1时，L1、L3串联，电流处处相等，通过灯泡L1中的电流等于电流表的示数，大小为0.25A
【小问2详解】
如图，当开关S1、S2、S3都闭合时，L1被短路，灯泡L1的电流I1=0A；L2、L3并联，电流表测量干路电流， 灯泡L3中的电流
I3=0.8A
电流表A的示数是1.2A，即干路电流I=1.2A，灯泡L2中的电流
I2=I-I3=1.2A-0.8A=0.4A
【小问3详解】
由（1）中图可知，L1、L3串联在电源上，通过的电流为0.25A；由（2）中图可知，L2接在电源上，通过的电流为0.4A；电源电压不变，当只闭合开关S1和S2时，L1、L3串联后再与L2并联，此时电流表A测量干路电流，干路电流为
0.25A+0.4A=0.65A
25. 阅读短文，回答问题。
混合动力汽车
为了响应国家“低碳环保”的号召，小明家购买了一辆混合动力汽车，如图甲所示。混合动力汽车由一台内燃机和一台电机组成，这台电机既可以充当电动机驱动汽车，又可以充当发电机给蓄电池充电。汽车启动时，内燃机不工作；蓄电池通过电机向车轮输送动力，使汽车行驶；当需要高速行驶或蓄电池储存电能过低时，改由内燃机工作，一方面向车轮输送动力，另外通过发电机给蓄电池充电。
（1）如图乙所示，汽车在转向前，司机会拨动转向横杆，汽车同侧的前后两个转向灯就会同时闪亮，如果其中一个损坏时，另一个仍能正常工作。这两个转向灯在电路中的连接方式为______，转向横杆相当于电路中的______；
（2）在该混合动力汽车上装有一种定时音乐播放器，其原理如图丙所示。当闭合开关S，“定时开关”处于闭合状态时，指示灯______亮，播放器______播放音乐（选填“会”或“不会”）；
（3）如图丁所示是选取我国某汽车尾气检测仪器上的三盏指示灯的电路图，已知通过指示灯和的电流分别为4mA和10mA，则通过指示灯的电流可能是______mA。
【答案】（1） ①. 并联 ②. 开关
（2） ① 会 ②. 不会
（3）6##14
【解析】
【小问1详解】
[1]如果其中一个损坏时，另一个仍能正常工作，说明两灯互不影响，是并联的连接方式。
[2]司机拨动转向横杆，汽车同侧的前、后两个转向灯会同时闪亮、同时熄灭，说明它控制灯的亮灭，与开关的作用相同，所以转向横杆相对于电路中的开关。
【小问2详解】
[1][2]图丙中，当闭合开关S，“定时开关”处于闭合状态时，电流从正极流出，经开关S、指示灯、定时开关后流回电源负极，这时指示灯会亮，播放器被短路，不会播放音乐。
【小问3详解】
如果通过、的电流汇合后再经过，则L3在干路上，根据并联电路电流特点可知，通过指示灯的电流为，如果在干路上，则通过L2的电流分成两条支路，分别流经和，则通过的电流为，故通过指示灯的电流可能是14mA或6mA。
26. 阅读短文，回答问题。
氢燃料电池
氢燃料电池是一种正在推广的环保电池，其工作原理如甲图所示。把氢和氧分别供给阳（负）极和阴（正）极，大部分氢通过阳极向外扩散并与电解质发生反应后，放出的电子通过外部工作电路到达阴极，失去电子的氢离子穿过质子交换膜，到达燃料电池阴极板。氢燃料电池通常和蓄电池配合使用，蓄电池寿命可以用“循环寿命”来衡量，是指电池寿命结束前进行的100%全循环放电次数。例如某辆氢燃料电池车电池堆栈最大功率为114kW，体积功率密度为3kW/L，百公里耗氢为0.8kg，该氢燃料电池车行驶时将蓄电池电量从90%用到30%，则这次的放电深度为60%；再次使用前通过氢燃料电池将蓄电池充电到70%后，又用到30%，这次的放电深度为40%，则这两次总共完成了1次100%全循环放电，研究人员以不同的放电深度，对蓄电池进行充、放电循环研究，得到了如题图乙所示的蓄电池100%全循环放电次数与放电深度的关系。
（1）完成如图丙氢燃料电池车的部分能量转化流程图：①______、②______；
（2）如图甲，氢燃料电池工作时，通过电动机的电流方向为______（选填“从左到右”或“从右到左”）；
（3）该车的燃料电池的体积是______升，氢燃料电池车行驶百公里消耗的氢完全燃烧放出的热量为______J；（氢的热值为）
（4）某辆氢燃料电池大巴每天使用前都要充电，若每天使用前都充电到总电量的95%，第一天结束行驶后电池电量为45%，若第二天开始每天耗电量都比前一天增加10%，则电动车电池在连续5天时间内完成了约______次的100%全循环放电。
【答案】（1） ①. 化学能 ②. 电能
（2）从右到左 （3） ①. 38 ②. （4）3
【解析】
【小问1详解】
由短文材料可知，氢燃料电池车先将化学能转化为电能，然后通过电动机将电能转化为机械能，给电池车提供动力。
【小问2详解】
由图可知，电子的定向移动方向是从左向右，物理学中规定，正电荷定向移动的方向为电流的方向，因此通过电动机的电流方向为从右到左。
【小问3详解】
[1][2]由题干可知，氢燃料电池车电池堆栈最大功率为114kW，体积功率密度为3kW/L，则该车的燃料电池的体积为
百公里消耗氢燃料大约0.8kg，则百公里消耗的氢完全燃烧放出的热量
【小问4详解】
第一天结束行驶后电池放电
由于第二天开始每天耗电量都比前一天增加10%，则第二天结束行驶后电池放电
同理可知，第三天结束行驶后电池放电
第四天结束行驶后电池放电
第五天结束行驶后电池放电
所以，电动车电池在连续5天时间内放电
完成了全循环放电次数为几种物质的比热容/[]
水
铁
酒精
铜
煤油
干泥土
冰
水银
实验次序
电压/V
电压/V
电压/V
1
1.7
2.9
2
13
1.6
2.9
3
1.1
1.8
2.9
