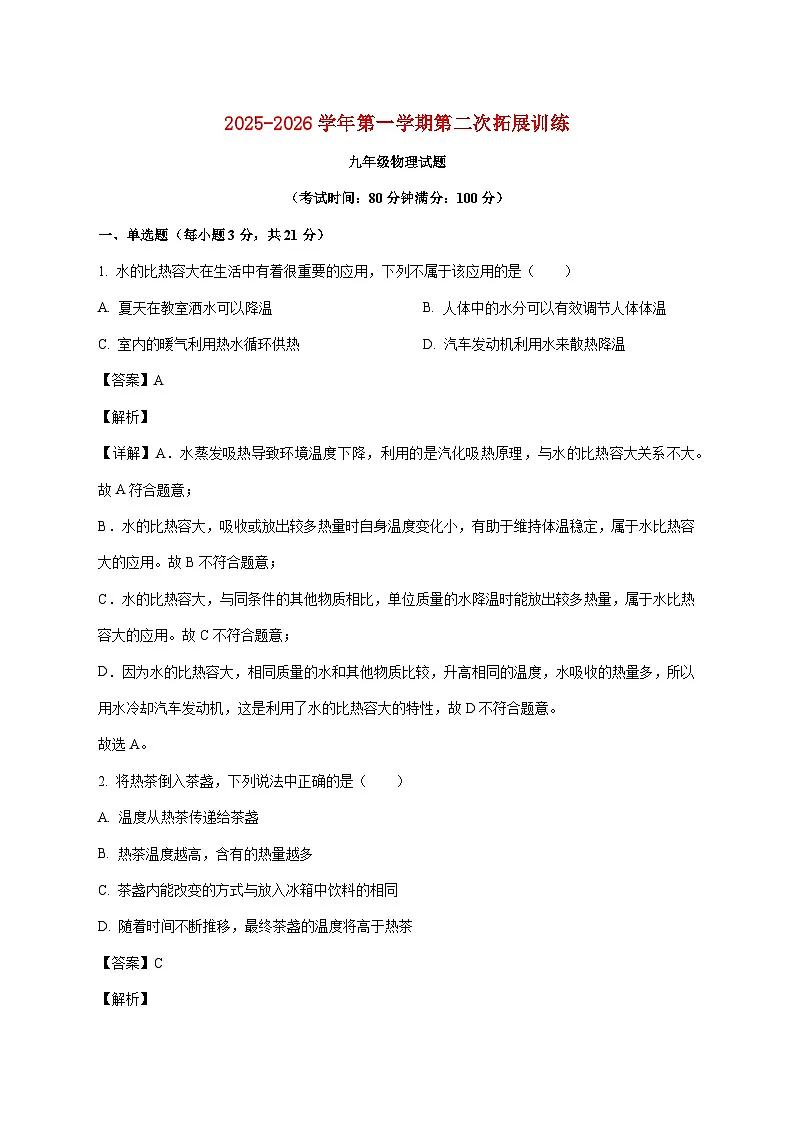

广东省惠州市惠阳区第一中学2025-2026学年九年级上学期12月期中物理试题（附答案）

这是一份广东省惠州市惠阳区第一中学2025-2026学年九年级上学期12月期中物理试题（附答案），共25页。试卷主要包含了单选题，填空题，作图题，实验题，计算题，综合题等内容，欢迎下载使用。
（考试时间：80分钟满分：100分）
一、单选题（每小题3分，共21分）
1. 水的比热容大在生活中有着很重要的应用，下列不属于该应用的是（ ）
A. 夏天在教室洒水可以降温B. 人体中的水分可以有效调节人体体温
C. 室内的暖气利用热水循环供热D. 汽车发动机利用水来散热降温
【答案】A
【解析】
【详解】A．水蒸发吸热导致环境温度下降，利用的是汽化吸热原理，与水的比热容大关系不大。故A符合题意；
B．水的比热容大，吸收或放出较多热量时自身温度变化小，有助于维持体温稳定，属于水比热容大的应用。故B不符合题意；
C．水的比热容大，与同条件的其他物质相比，单位质量的水降温时能放出较多热量，属于水比热容大的应用。故C不符合题意；
D．因为水的比热容大，相同质量的水和其他物质比较，升高相同的温度，水吸收的热量多，所以用水冷却汽车发动机，这是利用了水的比热容大的特性，故D不符合题意。
故选A。
2. 将热茶倒入茶盏，下列说法中正确的是（ ）
A. 温度从热茶传递给茶盏
B. 热茶温度越高，含有的热量越多
C. 茶盏内能改变的方式与放入冰箱中饮料的相同
D. 随着时间不断推移，最终茶盏的温度将高于热茶
【答案】C
【解析】
【详解】A．在热传递过程中，两个物体之间传递的是热量，不是温度，温度是状态量，不能传递，故A错误；
B．热量是过程量，只有发生在热传递过程中才有意义，只能说“吸收”或“放出”热量，不能说“含有”热量，故B错误；
C．将热茶倒入茶盏，两者之间存在温度差，会发生热传递，故茶盏内能改变的方式是通过热传递，放入冰箱中饮料温度降低，内能减少，也是通过热传递的方式改变内能，故C正确；
D．热量从高温的热茶传递给低温的茶盏，直到两者的温度相等，达到热平衡，因此随着时间的推移，最终茶和茶盏的温度会相同，故D错误。
故选C。
3. 关于电流，下列说法正确的是（ ）
A. 电流一定是负电荷定向移动形成的
B. 电路中只要有电源就一定有持续的电流
C. 人们规定自由电荷定向移动的方向为电流的方向
D. 金属导体中的电流方向跟其中自由电子定向移动的方向相反
【答案】D
【解析】
【详解】A．正电荷或负电荷的定向移动都可以形成电流。在物理学中，规定正电荷定向移动的方向为电流方向，故A错误；
B．形成持续电流的条件是电路闭合且有电源。仅有电源但电路未闭合时，无法形成电流，故B错误；
C．电流方向的规定是正电荷定向移动的方向，金属导体中的自由电子是负电荷，其定向移动方向与电流方向相反，故C错误；
D．金属导体中自由电子（负电荷）定向移动的方向与电流方向相反，这一结论符合电流方向的定义，故D正确。
故选D。
4. 下列有关电学物理量的描述，符合实际的是（ ）
A. 实验用小灯泡的电流为5AB. 家用LED灯的电流为10A
C. 一节满电的蓄电池的电压为2VD. 我国家庭电路的电压为110V
【答案】C
【解析】
【详解】A．实验用小灯泡的电流通常较小，一般在0.2A到0.3A左右，5A远大于实际值，不符合实际。故A不符合题意；
B．家用 LED 灯比较节能，工作电流通常在0.1A到0.3A之间，10A不符合实际。故B不符合题意；
C．一节满电的蓄电池的电压通常为2V，这是符合实际的。故C符合题意；
D．我国家庭电路的电压是220V，而不是110V，110V是部分其他国家和地区的家庭电路电压，不符合我国实际。D不符合题意。
故选C。
5. 如图所示的电路中，闭合开关、，小灯泡和正常发光，电流表和电压表均有示数，下列关于该电路的说法正确的是（ ）
A. 与串联
B. 电流表测的电流
C. 当开关闭合，断开时，小灯泡正常发光
D. 与两端的电压不相等
【答案】B
【解析】
【详解】A．由图得，电流分别经过两灯，则与并联，故A错误；
B．电流表与串联，测的电流，故B正确；
C．当开关闭合，断开时，小灯泡断路，小灯泡不发光，故C错误；
D．与并联，并联电路各支路两端电压相等，则与两端的电压相等，故D错误。
故选B。
6. 如图所示的电路，下列说法正确的是（ ）
A. 两灯串联，两电压表示数相同B. 两灯并联，两电压表示数不同
C. 两灯串联，两电压表示数不同D. 两灯并联，两电压表示数相同
【答案】C
【解析】
【详解】由图分析可知，电流从电源正极流出，依次流过开关、灯泡L1、灯泡L2后流回电源负极，即两灯串联，电压表V1测电源电压，电压表V2测灯泡L2两端的电压，由串联电路电压规律可知，电压表V1示数大于电压表V2，即两电压表示数不同，故ABD错误，C正确。
故选C。
7. 如图所示的电路中，电源电压保持不变，闭合开关，在保证电路元件安全的前提下，向左移动滑动变阻器的滑片．在移动滑片的过程中，下列说法正确的是
A. 电流表的示数变大，电压表的示数变大
B. 电流表的示数变小，电压表的示数变大
C. 电流表的示数变小，电压表的示数变小
D. 电流表的示数变大，电压表的示数变小
【答案】D
【解析】
【分析】由电路图可知，两电阻串联，电流表串联在电路中，电压表测滑动变阻器两端的电压；根据滑片的移动确定接入电路电阻的变化，根据欧姆定律可知电路中电流的变化和R1两端电压变化，根据串联电路的电压特点可知滑动变阻器两端的电压变化．
【详解】将滑动变阻器的滑片P从右向左滑动的过程中，滑动变阻器接入电路的电阻变小，电路的总电阻变小；根据可知，电路中的电流变大，即电流表的示数变大；根据可知，R1两端的电压变大，根据串联电路总电压等于各分电压之和可知，滑动变阻器两端的电压变小，即电压表的示数变小，故D正确．
故选D．
二、填空题（每空1分，共21分）
8. 冬季人们常用电热暖水袋来取暖，这是用___________的方式改变内能，用水来作为取暖介质是利用了水___________大的特点。若暖水袋中装有1kg水，温度由80°C降到60°C，则热水放出的热量为___________J。[c水=4.2×103(J/kg·°C)]
【答案】 ①.
热传递 ②.
比热容 ③.
8.4×104
【解析】
【详解】[1]冬季人们用电热暖水袋取暖，人吸收热量，暖水袋放出热量，是通过热传递的方式改变物体的内能。
[2]用水作为取暖介质，是利用了水的比热容大的特点。因为比热容大的物质，在质量相同、降低相同温度时，能放出更多的热量，取暖效果更好。
[3]暖水袋中装有1kg水，温度由80°C降到60°C，根据热量计算公式，则热水放出的热量为
9. 如图所示是内燃机工作时的______冲程，该过程气体的内能______（选填“增大”或“减小”），若某台单缸四冲程汽油机飞轮的转速3600r/min，那么该汽油机1s对外做功______次。
【答案】 ①. 压缩 ②. 增大 ③. 30
【解析】
【详解】[1][2]如图所示进气门和排气门都关闭，活塞向上运动，为四冲程汽油机的压缩冲程，在该冲程中，活塞对缸内气体做功，气缸内气体的内能增大，温度升高。
[3]已知该汽油机飞轮转速为3600r/min，即60r/s，每个工作循环曲轴、飞轮转2周，活塞上下往复2次，对外做功1次，所以该汽油机1s对外做功30次。
10. 如图所示的电路，电源电压为3V且保持不变，开关S闭合后电压表的示数为1V，电压表测______（选填“”“”或“电源”）两端的电压，两端电压为______V；若断路，则电压表示数为______V。
【答案】 ①. ②. 2 ③. 3
【解析】
【详解】[1][2]分析电路图，开关S闭合后，灯、串联，电压表测两端电压，电源电压为3V，根据串联电路电压的特点，此时两端电压
[3]若断路，则电路中没有电流经过，此时电压表测电源两端的电压，示数为3V。
11. 如图甲所示的电路中，电源电压恒为4.5V。闭合开关后，两灯泡均发光，电流表的示数如图乙所示，电压表V2指针如图丙所示。则流过灯L1的电流是___________，L1和L2两端的电压分别是___________V和___________V。
【答案】 ①. 0.52A ②. 2.2 ③. 2.3
【解析】
【详解】[1]闭合开关，两灯泡串联接入电路，串联电路各处电流相等，电流表测通过电路的电流，由乙图可知电流表接入电路的量程为0~0.6A，分度值为0.02A，示数为0.52A，所以流过灯L1的电流是0.52A。
[2][3]电压表测量的是两端电压，由丙图可知电压表接入电路的量程为0~3V，分度值为0.1V，示数为。电压表测量电源电压，串联电路总电压等于各部分电压之和，所以灯泡两端的电压为
12. 电阻与的图像如图所示。当两端的电压为时，的阻值是_____；若将它们串联接到电压为的电源上，则通过的电流是_____；若将它们并联接到电压为的电源上，则干路的电流是_____。
【答案】 ①. 10 ②. 0.2 ③. 0.3
【解析】
【详解】[1]由图可知，当R2两端的电压为1V时，通过R2的电流为0.1A，根据可知，阻值
[2]由图可知，当I=0.2A时，U1=1V，U2=2.5V，总电压
串联电路中，各处电流相等，总电压为各部分电压之和。满足条件，故通过R1的电流为0.2A。
[3]并联电路中，各支路两端电压相等，干路电流等于各支路电流之和。当R1与R2并联到电压为的电源上时，两电阻两端电压均为1V，由图可知，通过R1的电流为0.2A，通过R2的电流为0.1A，故干路的电流
13. 手电筒小灯泡正常工作电压为，电流为，则正常工作时灯丝电阻为___________，若使用三节干电池供电，要使小灯正常发光，则需___________（选填“串”或“并”）联阻值为___________的电阻。
【答案】 ①.
15 ②.
串 ③.
7.5
【解析】
【详解】[1]根据欧姆定律可知，正常工作时灯丝电阻为
[2]一节干电池电压为，使用三节干电池供电，则电源电压
电源电压大于小灯泡正常工作电压，根据串联电路具有分压的作用，则要使小灯泡正常工作，需要串联一个电阻。
[3]根据串联电路总电压等于各用电器两端电压之和，串联的电阻的电压为
根据串联电路电流处处相等和欧姆定律公式，则串联电阻的阻值为
14. 如图所示电路中，电源电压保持不变，已知。当开关S闭合时、两端的电压之比为________，通过的电流之比为________，电流表和的示数之比为________。
【答案】 ①. 1∶1 ②. 3∶2 ③. 5∶2
【解析】
【详解】[1]由电路图可知，R1与R2并联。根据并联电路的电压特点，各支路两端的电压相等，因此
[2]根据欧姆定律，且U1=U2，则通过的电流之比为
[3]电流表A1测干路电流，电流表A2测R2支路的电流I2，因此，电流表A1和A2的示数之比为
三、作图题（共7分）
15. 按要求完成下列作图：
（1）根据如图所示的电路，在答题卡方框内画出电路图。
（2）请在如图所示电路的圆圈中填入电压表或电流表的符号，使开关S闭合时，两个小灯泡都能发光。
（3）甲是小明设计的电路图，闭合开关后电路中的电流小于0.6A。请你帮他按照图甲将图乙中的实物电路连接完整。
【答案】（1） （2）
（3）
【解析】
【小问1详解】
由实物图可知，灯泡L1、L2并联，电流表A2测干路电流，电流表A1测通过L1的电流，开关S1在干路，控制整个电路，开关S2控制灯泡L2，如图所示：
【小问2详解】
电流表串联在电路中，电压表并联在电路中。乙若为电流表，会使得上方灯泡短路，故乙为电压表；甲若为电压表，会使得上方灯泡断路，故甲为电流表，此时满足两灯泡并联工作。如图所示：
【小问3详解】
由图甲电路图，滑动变阻器、电阻、电流表串联，电压表与电阻并联，滑动变阻器底部右端的接线柱和左上接线柱连入电路中。因闭合开关后电路中的电流小于0.6A，故电流表选0~0.6A量程。电源电压为3V，则电阻两端电压不大于3V，故电压表选0~3V量程。据此连接图乙的实物电路，如图所示：
四、实验题（每空1分，共20分）
16. 小明为比较不同物质吸热的情况，设计了如下的实验方案：将A、B两种液体分别装入烧杯中，固定在铁架台上，用两个相同的酒精灯同时加热，实验装置如图甲、乙所示，实验时每隔一段时间同时测量并记录A、B的温度。
（1）组装器材时应按照______（选填“自下而上”或“自上而下”）的顺序依次安装。
（2）实验时，选取______相同、初温相同的A、B两种不同液体。
（3）实验通过______（选填“液体升高温度的多少”或“加热时间的长短”）来反映液体吸收热量的多少，称为______法。
（4）加热一段时间后，液体B的温度如图乙所示，为______℃。
（5）根据实验数据小明绘制出的温度一时间图像如图丙所示，则液体______（选填“A”或“B”）更适合作为家中“暖气”中输运能量的介质，理由是______（选填“大于”或“小于”）。
【答案】（1）自下而上
（2）质量 （3） ①. 加热时间的长短 ②. 转换
（4）33 （5） ①. B ②. 小于
【解析】
【小问1详解】
在使用酒精灯加热时，需要用酒精灯的外焰进行加热，所以在组装器材时，应该先确定酒精灯的位置，再依次安装其他器材，即按照自下而上的顺序依次安装。
【小问2详解】
在比较不同物质的吸热情况时，根据控制变量法，需要控制不同物质的质量相同、初温相同，同时要保证升高的温度相同或吸收的热量相同，这样才能准确比较它们的吸热能力。
【小问3详解】
[1]在该实验中，由于无法直接测量液体吸收热量的多少，而使用相同的酒精灯加热时，加热时间越长，液体吸收的热量就越多，所以通过加热时间的长短来反映液体吸收热量的多少。
[2]不易直接测量的物理量（吸收的热量）转化为容易测量的物理量（加热时间）的方法，叫做转换法。
【小问4详解】
由图乙可知，温度计的分度值为1℃，液柱所对应的刻度为33℃，所以液体的温度为33℃。
【小问5详解】
[1][2]根据图丙可知，当升高相同的温度时，液体B的加热时间更长，说明B吸收的热量多。在质量相同、升高相同温度的情况下，吸收热量越多的物质，比热容越大，所以液体B的比热容大。“暖气”中输运能量的介质需要在质量和降低的温度相同时，放出更多的热量，由得，比热容 c越大，放出的热量就越多。所以液体B更适合作为家中“暖气”中输运能量的介质。
17. 小麒发现调节车灯亮度、音乐大小都需要改变电路中的电阻大小。于是，他和同学设计了“探究盐水电阻大小与哪些因素有关”的实验，提出了以下猜想：A.可能与盐水浓度有关；B.可能与盐水的液柱长度有关；C.可能与盐水横截面积有关。
他们利用玻璃管（管中带有接线柱的金属活塞可以左右移动）、电源、开关、小灯泡、导线等器材，组装成如图所示的电路进行实验。
（1）实验中根据_____可以判断盐水的电阻大小，这种研究方法是_____；
（2）探究猜想A时，为了增加盐水的浓度，可向玻璃管中添加盐并搅拌均匀；探究猜想B时，用注射器缓慢地从玻璃管中抽取部分盐水，同时向内调节活塞使玻璃管中仍充满盐水，灯泡的亮度逐渐变亮，说明：_____；
（3）探究猜想C时，向外调节活塞直至管内液柱的横截面积变为原来的一半，发现灯变暗，能否说明盐水的电阻大小与横截面积有关？_____（选填“能”或“不能”）为什么?_____；
（4）实验中发现，盐水电阻改变较小时，灯泡亮度无明显变化。小麒建议把灯泡更换为电流表，同学小麟认为应在原电路中串联接入电流表，改进方法更好的是_____同学，理由是_____。
【答案】（1） ①. 小灯泡的亮度 ②. 转换法
（2）在盐水的浓度和横截面积不变时，盐水的液柱长度越短，盐水的电阻越小
（3） ①. 不能 ②. 没有控制盐水的液柱长度一定
（4） ①. 小麟 ②. 小灯泡可以起到保护电路的作用
【解析】
【小问1详解】
[1][2]由图可知，盐水与小灯泡串联接入电路，当盐水电阻变小时会使电路中电流变大，灯泡变亮，当盐水电阻变大时会使电路中电流变小，灯泡变暗，因此可以通过小灯泡的亮度判断盐水的电阻大小，这种研究方法一般叫做转换法。
【小问2详解】
用注射器缓慢地从玻璃管中抽取部分盐水，同时向内调节活塞使玻璃管中仍充满盐水，此时盐水的浓度和横截面积不变，长度变短，灯泡的亮度逐渐变亮，说明电路中电流变大，电阻变小，所以可以说明：在盐水的浓度和横截面积不变时，盐水的液柱长度越短，盐水的电阻越小。
【小问3详解】
[1][2]要探究盐水的电阻大小与横截面积的关系，需要采用控制变量法，控制盐水的浓度和液柱长度不变，向外调节活塞直至管内液柱的横截面积变为原来的一半的过程中，盐水的液柱长度改变，因此不能说明盐水的电阻大小与横截面积有关。
【小问4详解】
[1][2]小麒把灯泡更换为电流表，此时电路中电阻较小，容易使电路中电流过大烧坏电流表和电源，因此小麟的改进方法更好，在原电路中串联接入电流表，此时小灯泡可以起到保护电路的作用。
18. 在“探究电流与电压、电阻的关系”的实验中，某实验小组选用5Ω、10Ω、15Ω、20Ω、25Ω五个电阻，电压恒为6V的电源，“40Ω，1A”的滑动变阻器等器材，设计了如图甲所示的实验电路。
（1）闭合开关后，发现两电表指针偏转情况如图乙所示，则电路存在的故障可能是定值电阻_____（短路/断路）。
（2）排除故障后，接入10Ω的电阻探究“电流与电压的关系”。
①当电压表的示数为2.8V时，电流表示数如图丙所示，为____A；实验小组记录的数据见表格，小红分析了数据后，指出有一组数据不符合实际，这组数据对应的实验次序是_____。
②分析正确的数据，可得出结论：当导体的电阻一定时，_____。
（3）接着小红继续按照图甲所示的电路，将5Ω、10Ω、15Ω、20Ω、25Ω这五个电阻单独接入电路，探究“电流与电阻的关系”。
①实验中控制电阻两端的电压为2V不变。她用5Ω的电阻完成实验后，断开开关，换上10Ω的电阻，再将滑动变阻器滑片移至电阻_____（最大/最小）处，闭合开关后，再调节滑动变阻器使电阻两端的电压为2V。本次实验滑动变阻器的电阻与上次相比_____（变大/变小/不变）。
②小红发现当接入25Ω的电阻时，无论怎样调节滑片，电压表的示数都无法达到2V，为了完成实验，她可以适当的_____（增大/减小）电源电压。
【答案】（1）断路 （2） ①. 0.28 ②. 1 ③. 通过导体的电流与导体两端的电压成正比
（3） ①. 最大 ②. 变大 ③. 减小
【解析】
【小问1详解】
由图乙可知，电压表指针满偏，电流表指针几乎不偏转，说明电路中定值电阻断路。因为定值电阻断路时，电压表串联在电路中，由于电压表内阻很大，所以电流很小，电流表几乎不偏转，而电压表测量电源电压，指针满偏。
【小问2详解】
①[1]当电压表示数为2.8V时，电流表如图丙所示，电流表选用小量程，分度值0.02A，其示数为0.28A。
[2]由表中第1次实验数据可知，当定值电阻两端电压为1V，通过定值电阻的电流为0.1A，根据串联电路电压规律，滑动变阻器两端电压为
则滑动变阻器接入电路的阻值为
大于本实验提供的滑动变阻器最大阻值，故这组不符合实际的实验序号是1。
②[3]分析表格中的数据，除了第1组数据，其他五组数据，可知电压与电流的比值为一个固定值10，故可得结论：当导体的电阻一定时，通过导体的电流与导体两端的电压成正比。
【小问3详解】
①[1]她用5Ω的电阻完成实验后，断开开关，换上10Ω的电阻，为了保护电路，应将滑动变阻器滑片移至电阻最大处。
[2]根据串联电路分压原理，U定∶U滑=R∶R滑，要控制定值电阻两端电压U定=2V不变，电源电压U=6V，则滑动变阻器两端电压
当定值电阻由5Ω换为10Ω时，R增大，要保持U定不变，根据，R增大，R滑也需增大，所以本次实验滑动变阻器的电阻与上次相比变大。
②[3]定值电阻两端的电压始终保持UV=2V，设电源电压为U'，由串联电路的规律及分压原理有
方程左边为一定值，故右边也为一定值，当滑动变阻器连入电路的电阻最大时，对应的电源电压最大， 即
电源电压最大为U'=5.2V＜6V
故为了完成实验，她可以适当地减小电源电压。
五、计算题（第19题6分，20题7分，共13分）
19. 某家庭天然气热水器对50kg初温为22℃的水进行加热，当水温达到42℃时停止加热，该天然气热水器的热效率是84%。已知，天然气热值。求：
（1）水吸收的热量；
（2）此过程中天然气完全燃烧放出的热量；
（3）此过程中消耗天然气的体积。
【答案】（1）
（2）
（3）
【解析】
【小问1详解】
已知水的质量，水的比热容，水升高的温度
利用公式可计算，水吸收的热量
【小问2详解】
已知该天然气热水器的热效率，，利用公式可计算出
此过程中天然气完全燃烧放出的热量
【小问3详解】
天然气热值，天然气完全燃烧放出的热量，利用公式可计算出，此过程中消耗天然气的体积
20. 如图甲所示电路，电源电压保持不变，闭合开关后，滑动变阻器的滑片P由A端移动到B端时，测得电阻两端的电压与通过它的电流变化关系如图乙所示。求：
（1）电源的电压。
（2）滑动变阻器的最大电阻。
（3）若电压表的量程为0~3V，在保证电路安全的前提下，滑动变阻器连入电路中的最小电阻。
【答案】（1）6V （2）
（3）
【解析】
【小问1详解】
由电路图甲可知，电阻R1与滑动变阻器R2串联，电压表测量R1两端的电压，电流表测量电路中的电流；当滑动变阻器的滑片P在A端时，其接入电路的电阻为0，根据欧姆定律可知，此时通过电路中的电流最大，R1两端的电压也最大，且等于电源电压，由图乙可知，当电流为0.6A时最大，R1两端的电压为6V，所以电源的电压为。
小问2详解】
由图乙可知，R1为定值电阻，其阻值可由任一点数据算出，即R1的阻值为
当滑动变阻器的滑片P在B端时，其接入电路的电阻最大，根据欧姆定律可知，此时电路中的电流最小，由图乙可知，当电流为0.2A时最小，此时R1两端的电压为2V，根据欧姆定律可知，电路的总电阻为
根据串联电路电阻特点可知，滑动变阻器的最大电阻为
【小问3详解】
为保证电路安全，电压表的示数不能超过其量程，即R1两端的电压最大为，根据欧姆定律可知，此时电路中的最大安全电流为
此时电路的总电阻为
根据串联电路电阻的特点可知，此时滑动变阻器连入电路中的电阻的最小值为
六、综合题（每空1分，共18分）
21. 利用所学知识将以下内容补充完整。
（1）如图甲：把活塞迅速压下去，筒内的脱脂棉会燃烧起来，这是通过______的方式使筒内空气的______能增加、温度升高，达到脱脂棉的燃点；
（2）如图乙：瓶内空气推开瓶塞时，瓶内空气温度______（选填“升高”“不变”或“降低”），内能______（选填“增加”“减少”或“不变”）；
（3）如图丙：抽出玻璃板，下瓶中气体颜色变成红棕色，______（选填“能”或“不能”）表明气体之间可以发生扩散现象；
（4）如图丁：悬挂重物不能把两块铅块分开，说明分子之间存在______。
【答案】（1） ①. 做功 ②. 内
（2） ①. 降低 ②. 减少
（3）不能 （4）引力
【解析】
【小问1详解】
[1][2]当把活塞迅速压下去时，活塞对筒内空气做功。根据做功可以改变物体内能的知识，外界对物体做功，物体的内能会增加。在这里，活塞对空气做功，使得筒内空气的内能增加，温度升高，达到脱脂棉的燃点，从而使脱脂棉燃烧起来。
【小问2详解】
[1][2]瓶内空气推开瓶塞时，瓶内空气对瓶塞做功。根据物体对外做功，内能会减少的原理，此时瓶内空气的内能减少。而内能与温度有关，内能减少，温度降低。
【小问3详解】
如图丙，抽出玻璃板后，下瓶中气体颜色变成红棕色，因为二氧化氮比空气密度大，所以在重力的作用下两种气体会发生混合，颜色变成红棕色，不一定是因为分子在不停地做无规则运动，所以该装置不能表明气体之间可以发生扩散现象。
【小问4详解】
如图丁，悬挂重物不能把两块铅块分开。这是由于分子之间存在引力，使得两块铅块紧密地结合在一起，抵抗重物的拉力。
22. 电动车作为绿色交通工具，将在21世纪给人类社会带来巨大的变化。顺应当前国际科技发展的大趋势，将电动车作为中国进入21世纪汽车工业的切入点，不仅是实现中国汽车工业技术跨越式发展的战略抉择，同时也是实现中国汽车工业可持续发展的重要选择。如图1所示的电动车，只要将图中车钥匙插入锁孔并顺时针旋转一下，车子就通电了，速度可大可小。
（1）这车钥匙实质相当于一个______________________，给电动车充电时，电动车的蓄电池相当于_____________（选填“电源”或“用电器”）。
（2）图2是电动车的充电插口，内有金属插脚，在使用过程中绝不能拿硬币、手等去触碰；图3是电动车的局部电路图，其中控制器是指电动车利用蓄电池工作的所有用电器。如果硬币碰到充电插口的两个金属插脚，可能会造成______（选填“蓄电池”、“控制器”或“充电插口”）损坏。
（3）电动自行车两刹车手柄（如图4）中各有一只开关S₁和S₂；在行驶中用任一只手柄刹车时，该手柄上的开关立即断开，电动机停止工作，电路符合要求的是 。（选填字母）
A. B. C. D.
（4）电动自行车的调速把手相当于一个_____________（选填“电流表”或“滑动变阻器”或“电压表”）。
【答案】（1） ①. 开关 ②. 用电器
（2）蓄电池 （3）D
（4）滑动变阻器
【解析】
【小问1详解】
[1]车钥匙插入锁孔并顺时针旋转一下，车子就通电了,所以车钥匙是一个开关，控制电路通断。
[2]给电动车充电时，蓄电池消耗电能，此时蓄电池相当于用电器
【小问2详解】
因为硬币是导体，将硬币碰到充电插口的两个金属插脚时，使蓄电池的正负极相连，因此会造成蓄电池短路，从而造成蓄电池损坏。
【小问3详解】
在行驶中用任一只手柄刹车时，该手柄上的开关立即断开，电动机停止工作，说明两开关应串联进电路中，故ABC不符合题意，D符合题意。
故选D。
【小问4详解】
由题意可知，速度可大可小，即通过电路中的电流可大可小，当电压一定时，可以通过改变电路中的电阻来改变电路中的电流，所以调速把手相当于一个滑动变阻器，来调节电路中的电流，实现速度的调节。
23. 阅读短文，回答问题：
我国混合动力汽车正处于快速增长时期。如图甲是某款混合动力汽车，它可采用并联式工作流程，如图乙所示，内部装有汽油机和电动机，汽油机和电动机分属两套独立的工作系统，电池电量充足时，蓄电池通过电动机单独驱动汽车，为纯电模式。当汽车需要高速行驶或电池电量过低时，改由汽油机为汽车提供动力，同时能通过电机给蓄电池充电，两套系统还能同时工作驱动汽车。
为节约能源，该混合动力汽车还采用再生制动器，开启时能把刹车制动时消耗的一部分动能转化为电能储存在蓄电池中，同时产生制动力，有效减少汽车的燃油消耗和制动器摩擦片的磨损。
（1）汽车在行驶过程中，很多部位会发热，如：①发动机外壳发烫，②轮胎发热；③刹车片发热；④冷却系统中水箱的水变热，其中通过做功改变内能的是_____；
A. ②④B. ①③C. ②③D. ①②③④
（2）汽车尾气中的“汽油味”越浓燃料燃烧得越不充分，汽油的热值_____（选填“越大”“越小”或“不变”）；
（3）如图丙所示是该车自动测定油箱内油面高度的装置原理图，图中油量表是由某电表改装而成：当油面上升时，测量表的示数_____（选填“变大”、“变小”或“不变”）；
（4）如图丁所示是我国某汽车尾气检测仪器上的三盏指示灯的电路图，已知通过指示灯L1和的电流分别为和，则通过指示灯L3的电流可能是_____；
（5）“吨百公里能耗”是新能源汽车的关键指标，指车辆消耗的能量与行驶路程（百公里）和车辆总质量乘积的比值，某混动汽车在测试中以100km/h的速度匀速行驶1小时，耗油，车质量约为2吨，则该车的吨百公里能耗为_____（汽油热值取）；
（6）该车制动减速的过程中，机械能转化为电能和内能，如图戊是机械能的变化量与速度变化量的关系图像。当该车在平直轨道上制动减速时，转化的电能与内能之比为9∶16，若该车从开始减速，转化的电能为，则转化的内能为_____。该车的速度将会减小到_____。
【答案】（1）C （2）不变
（3）变大 （4）6或14
（5）
（6） ①. ②. 12
【解析】
【小问1详解】
发动机外壳发烫、水箱的水变热与外界发生的热量交换是通过热传递的方式改变内能的；轮胎发热、刹车片发热克服摩擦做功是通过做功的方式改变内能的。
故选C。
【小问2详解】
热值是燃料的固有属性，只与燃料的种类有关，与燃烧是否充分无关，因此汽车尾气中的“汽油味”越浓燃料燃烧得越不充分，但汽油的热值不变。
【小问3详解】
由图丙可知，与滑动变阻器串联，则油量表是由电流表改装的。当油面上升时，浮标带动滑片的指针向下移动，使滑动变阻器接入电路的电阻减小，则总电阻减小，电源电压不变，由公式可知，电流变大，故油量表的示数变大。
【小问4详解】
图丁中指示灯L1和L2的电流分别为和，可知L1在支路上和L2、L3其中一灯并联，另外一灯在干路上。所以连接方式有两种情况：一是L1与L2并联后再L3与串联，另一种情况是L1与L3并联后再L2串联。
若L1与L2并联后再与L3串联，则通过指示灯L3的电流：
若L1与L3并联后再与L2串联，则通过指示灯L3的电流：
故通过指示灯L3的电流为6mA或14mA。
【小问5详解】
车质量为2吨时，行驶百公里，汽油完全燃烧释放的能量
车质量为1吨时，行驶百公里汽油完全燃烧释放的能量
故该车的吨百公里能耗为。
【小问6详解】
[1]转化的电能，由题可知
则有 ，可得转化的内能
[2]机械能变化量
分析图像戊中的数据：
当，时，
当，时，
当，时，
可知与成正比，即
当时，则有
可得
已知车的初始速度
故车的速度将会减小到实验次序
1
2
3
4
5
6
电压U/V
1
1.4
2
2.4
2.8
3
电流I/A
0.1
0.14
0.2
0.24
0.3
