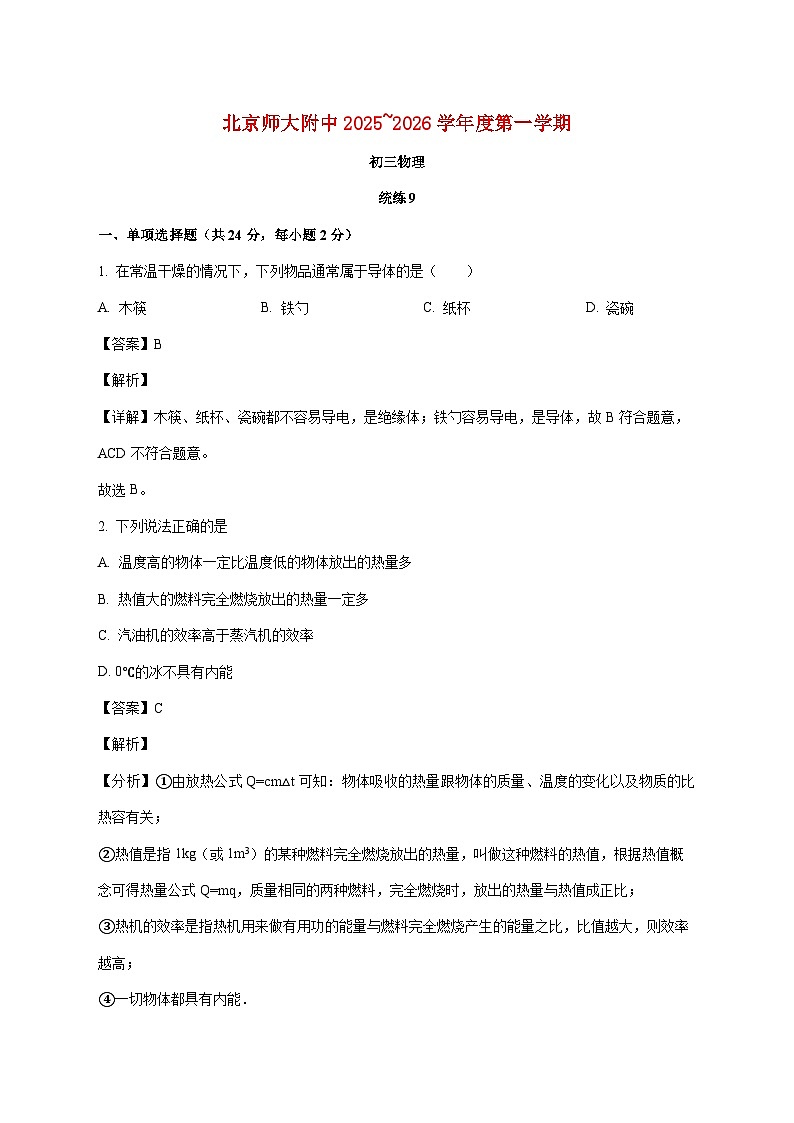

统练9
一、单项选择题（共24分，每小题2分）
1. 在常温干燥的情况下，下列物品通常属于导体的是（ ）
A. 木筷B. 铁勺C. 纸杯D. 瓷碗
【答案】B
【解析】
【详解】木筷、纸杯、瓷碗都不容易导电，是绝缘体；铁勺容易导电，是导体，故B符合题意，ACD不符合题意。
故选B。
2. 下列说法正确的是
A. 温度高的物体一定比温度低的物体放出的热量多
B. 热值大的燃料完全燃烧放出的热量一定多
C. 汽油机的效率高于蒸汽机的效率
D. 0℃的冰不具有内能
【答案】C
【解析】
【分析】①由放热公式Q=cm△t可知：物体吸收的热量跟物体的质量、温度的变化以及物质的比热容有关；
②热值是指1kg（或1m3）的某种燃料完全燃烧放出的热量，叫做这种燃料的热值，根据热值概念可得热量公式Q=mq，质量相同的两种燃料，完全燃烧时，放出的热量与热值成正比；
③热机的效率是指热机用来做有用功的能量与燃料完全燃烧产生的能量之比，比值越大，则效率越高；
④一切物体都具有内能．

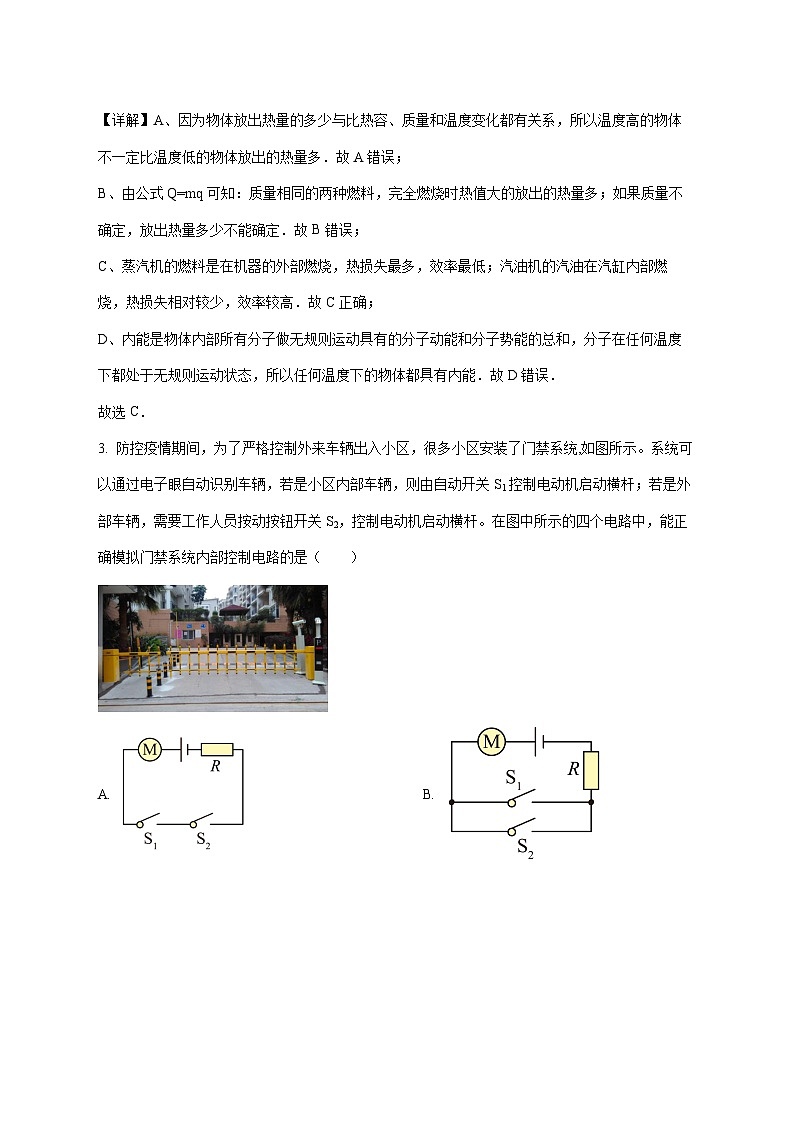

【详解】A、因为物体放出热量的多少与比热容、质量和温度变化都有关系，所以温度高的物体不一定比温度低的物体放出的热量多．故A错误；
B、由公式Q=mq可知：质量相同的两种燃料，完全燃烧时热值大的放出的热量多；如果质量不确定，放出热量多少不能确定．故B错误；
C、蒸汽机的燃料是在机器的外部燃烧，热损失最多，效率最低；汽油机的汽油在汽缸内部燃烧，热损失相对较少，效率较高．故C正确；
D、内能是物体内部所有分子做无规则运动具有的分子动能和分子势能的总和，分子在任何温度下都处于无规则运动状态，所以任何温度下的物体都具有内能．故D错误．
故选C．

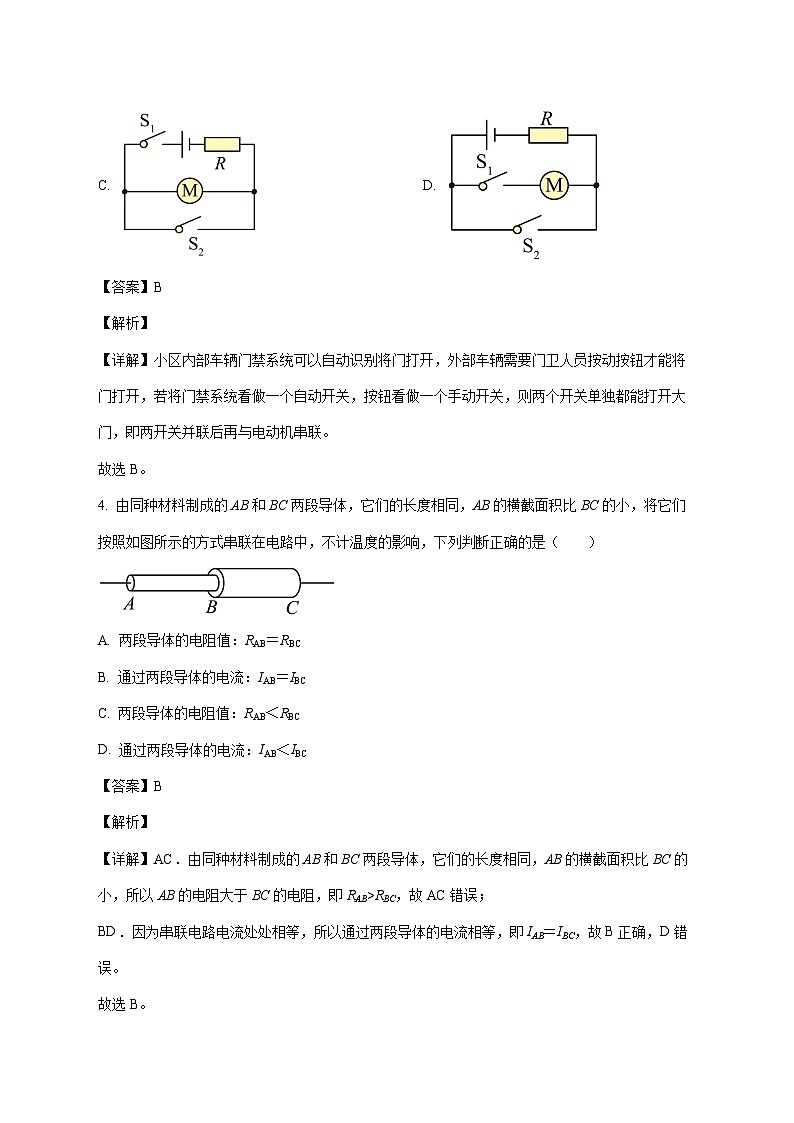

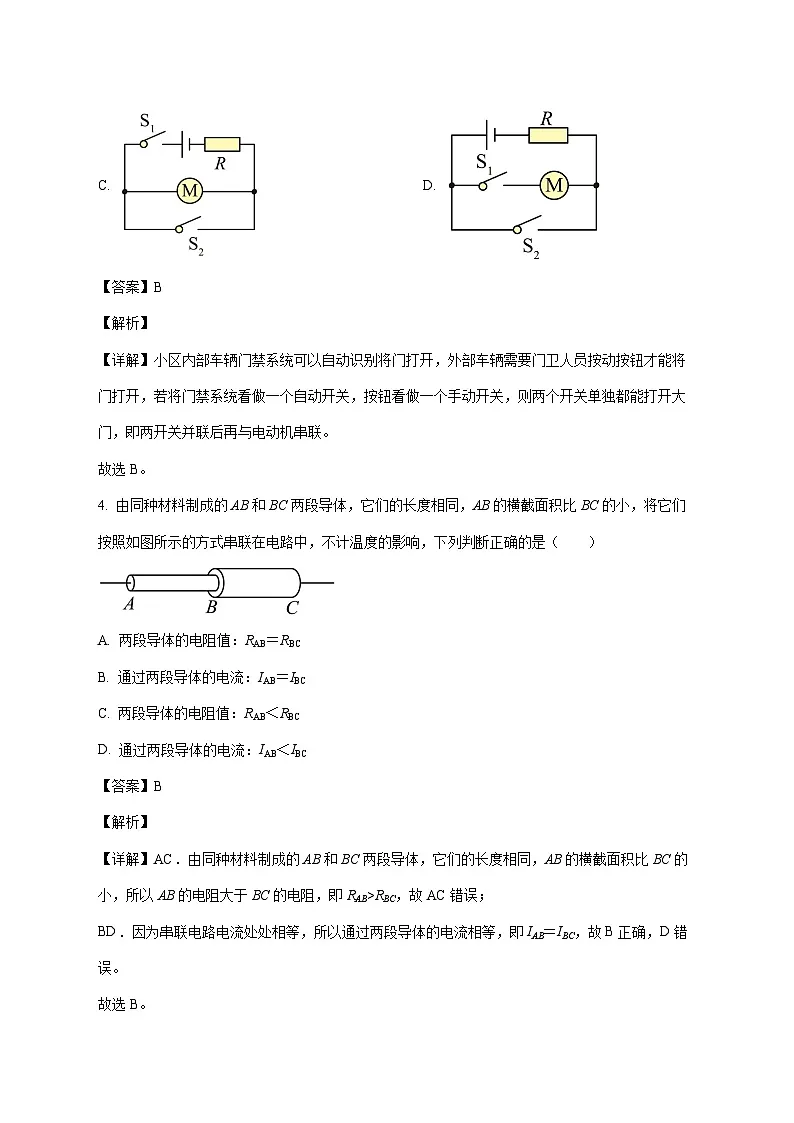

3. 防控疫情期间，为了严格控制外来车辆出入小区，很多小区安装了门禁系统,如图所示。系统可以通过电子眼自动识别车辆，若是小区内部车辆，则由自动开关S1控制电动机启动横杆；若是外部车辆，需要工作人员按动按钮开关S2，控制电动机启动横杆。在图中所示的四个电路中，能正确模拟门禁系统内部控制电路的是（ ）
A. B.
C. D.
【答案】B
【解析】
【详解】小区内部车辆门禁系统可以自动识别将门打开，外部车辆需要门卫人员按动按钮才能将门打开，若将门禁系统看做一个自动开关，按钮看做一个手动开关，则两个开关单独都能打开大门，即两开关并联后再与电动机串联。
故选B。
4. 由同种材料制成的AB和BC两段导体，它们的长度相同，AB的横截面积比BC的小，将它们按照如图所示的方式串联在电路中，不计温度的影响，下列判断正确的是（ ）
A. 两段导体的电阻值：RAB＝RBC
B. 通过两段导体的电流：IAB＝IBC
C. 两段导体的电阻值：RAB＜RBC
D. 通过两段导体的电流：IAB＜IBC
【答案】B
【解析】
【详解】AC．由同种材料制成的AB和BC两段导体，它们的长度相同，AB的横截面积比BC的小，所以AB的电阻大于BC的电阻，即RAB>RBC，故AC错误；
BD．因为串联电路电流处处相等，所以通过两段导体的电流相等，即IAB＝IBC，故B正确，D错误。
故选B。
5. 如图为通电电路中一段导线内的电荷分布示意图，表示带正电的原子核，表示带负电的自由电子．关于导线中电荷的定向移动方向，正确的是（ ）
A. 两种电荷都向左定向移动
B. 两种电荷都向右定向移动
C. 向右做定向移动，向左做定向移动
D. 不做定向移动，向左做定向移动
【答案】D
【解析】
【详解】试题分析：电流是电荷的定向移动形成的，规定正电荷定向移动的方向与电流的方向相同，负电荷定向移动的方向与电流的方向相反．
解：由图可见电流的方向向右，根据电流方向的规定，自由电子（负电荷）定向移动的方向向左，原子核带正电，但是原子核是不定向移动的．
故选D．
6. 在如图所示的电路连接中，下列说法正确的是( )
A. 灯泡L1和L2并联，电流表测的是L1支路的电流
B. 灯泡L1和L2并联，电压表测量的是电源电压
C. 灯泡L1和L2串联，电压表测的是L2的电压
D. 灯泡L1和L2串联，电压表测的是L1的电压
【答案】D
【解析】
【分析】根据串、并联电路的概念判断电路，再根据电压表、电流表使用规则判断测量对象。
【详解】从实物电路图中看出，灯泡L1和L2串联，电压表并在L1的两端，测的是L1的电压，选D．
7. 在其他条件相同的情况下，电阻越小的导体，材料的导电性能越强。某同学使用了如图所示的装置，比较锰铜合金与镍铬合金的导电性能。木板上装有横截面积、温度相同的锰铜合金丝AB和镍铬合金丝CD，E是AB上某点且AE与CD长度相等，电源两端电压一定。第一次将AB接入电路，闭合开关后，迅速记录电流表示数为；第二次将AE接入电路，闭合开关后，迅速记录电流表示数为；第三次将CD接入电路，闭合开关后，迅速记录电流表示数为。下列说法正确的是（ ）
A. 若，则镍铬合金的导电性能较强
B. 若，则镍铬合金的导电性能较弱
C. 若，则锰铜合金的导电性能较强
D. 若，则锰铜合金的导电性能较弱
【答案】C
【解析】
【详解】AB．锰铜合金丝AB和镍铬合金丝CD的材料和长度不同，根据控制变量法无法比较它们导电性能的强弱，故AB错误；
CD．锰铜合金丝AE和镍铬合金丝CD的横截面积和长度相同，材料不同，若，说明锰铜合金电阻较小，锰铜合金的导电性能较强，故C正确，D错误。
故选C。
8. 关于电阻、电流和电压，下列说法正确的是（ ）
A. 当通过导体的电流为零时，导体的电阻也为零
B. 导体的电阻与导体两端的电压成正比，与通过导体的电流成反比
C. 导体的电阻一定时，导体两端的电压与通过导体的电流成正比
D. 电阻是导体本身的一种性质，与通过导体的电流和导体两端的电压无关
【答案】D
【解析】
【详解】A．导体的电阻只与材料、长度、横截面积、温度等因素有关，与通过的电流大小无关，故A错误；
B．导体的电阻只与材料、长度、横截面积、温度等因素有关，与导体两端的电压、通过的电流大小无关，故B错误；
C．导体的电阻一定时，电压是形成电流的原因，导体两端的电压增大几倍，通过导体的电流也同时增大几倍，电流随着电压的改变而改变，故此导体的电阻一定时，通过导体的电流与导体两端的电压成正比，故C错误；
D．电阻是导体本身的一种性质，只与材料、长度、横截面积、温度等因素有关，与通过导体的电流和导体两端的电压无关，故D正确。
故选D。
9. 国家规定严禁在公共场所吸烟，小明设计了一种简易烟雾报警装置如图所示。电源电压保持不变，为定值电阻，光敏电阻的阻值随光照强度的减弱而增大。当电流表的示数减小至某一数值时，电流表的指针进入报警区域。闭合开关后，当有烟雾遮挡射向光敏电阻的激光时，下列判断正确的是（ ）
A. 两端电压不变
B. 电路的总电阻变小
C. 电压表与电流表的示数之比增大
D. 增大的阻值，可使装置在更高浓度烟雾下才报警
【答案】C
【解析】
【详解】光敏电阻的阻值随光照强度的减弱而增大，闭合开关后，当有烟雾遮挡射向光敏电阻的激光时，光敏电阻的阻值变大。
A．由图可知，定值电阻与光敏电阻R串联，电压表测R两端的电压，电流表测电路中的电流，根据串联电路的分压定律，光敏电阻R的阻值增大时，R两端的电压会变大，两端的电压会变小，故A错误；
B．定值电阻与光敏电阻R串联，当光敏电阻R的阻值增大时，根据串联电路的电阻特点，此时电路中的总电阻会变大，故B错误；
C．电压表测R两端的电压，电压表与电流表的示数之比等于光敏电阻的阻值大小，当有烟雾遮挡射向光敏电阻R的激光时，光敏电阻的阻值变大，即电压表与电流表的示数之比会增大，故C正确；
D．增大的阻值，电路的总电阻增大，根据欧姆定律，电源电压不变，电路中的电流会更小，会使装置在更低浓度烟雾下就报警，故D错误。
故选C。
10. 如图所示的电路中，小灯泡L1、L2的额定电压均为2.5V，闭合开关S，小灯泡L1、L2均发光。若把导线接在小灯泡L2的两端，则不可能出现的情况是（ ）
A. 电流表的示数变大B. 小灯泡L1仍发光且变亮
C. 小灯泡L2熄灭且已烧毁D. 小灯泡L2熄灭但仍完好
【答案】C
【解析】
【详解】闭合开关S后，两灯串联均发光，说明电路中有电流，若把导线接在小灯泡L2的两端使其短路，小灯泡L2熄灭但仍完好，电路中的电阻变小，电流表的示数变大，此时小灯泡L1仍发光且变亮。
故选C。
11. 如图所示电路，电源两端电压不变，R1、R2和R3为三个定值电阻。R1的阻值为10Ω。当开关S1闭合、开关S接1时，电流表的示数为0.9A。当开关S1闭合、开关S接2时，电流表的示数为0.6A，电阻R1两端的电压为 U1。当开关S1断开、开关S接2时，电流表的示数为0.15A，电阻R1两端的电压为U1′。下列判断正确的是（ ）
A. U1∶U1′=4∶3B. R2的阻值为5Ω
C. R3的阻值为30ΩD. 电源两端电压为9V
【答案】C
【解析】
【详解】BD．当开关S1闭合、开关S接1时，只有两电阻R1与R2并联，电流表的示数为0.9A，设电源电压为U，则可以根据并联电路电流规律列等式
当开关S1闭合、开关S接2时，电阻R3被短路，只有电阻R1接入电路，电流表的示数为0.6A，电阻R1两端的电压为U1，即电源电压，则电源电压为
将电源电压带入第一个等式中，即可以求出R2的阻值
R2=20Ω
故BD错误；
AC．当开关S1断开、开关S接2时，电流表的示数为0.15A，电阻R1两端的电压为U1′，电阻R1与电阻R3串联，则总电阻为
则电阻R3的阻值为
电阻R1两端的电压为U1′
则U1∶U1′为
故A错误，C正确。
故选C。
12. 如图所示，电源两端电压恒为，电流表量程0~0.6A，电压表量程0~3V，灯泡规格“”，滑动变阻器规格“”。闭合开关，调节滑片P，不考虑灯丝阻值随温度的变化，灯泡两端电压不允许超过额定电压，各元件安全工作。下列说法正确的是（ ）
A. 电压表的示数变化范围是
B. 电流表的示数变化范围是
C. 滑动变阻器允许接入电路的阻值范围是
D. 电路总功率的最大值是
【答案】C
【解析】
【详解】ABC．由电路图可知，滑动变阻器与灯泡串联，电压表测灯泡两端的电压，电流表测电路中的电流。由得，灯泡的额定电流为
灯泡两端电压不允许超过额定电压，所以电路中电流最大为0.25A，电压表示数最大为2.5V。此时滑动变阻器允许接入电路的阻值最小，最小阻值为
当滑片P移到最右端时，滑动变阻器接入电路中的最大阻值为时，电路中的总阻值最大，根据欧姆定律可知电路中电流最小，不会影响电路安全。灯泡电阻为
则最小电流为
电流最小时，电压表示数最小，则电压表示数最小值为
所以电压表的示数变化范围是，电流表的示数变化范围是，滑动变阻器允许接入电路的阻值范围是。故C正确，AB错误；
D．根据，电路中电流最大时，电路总功率最大，则电路总功率的最大值为
故D错误。
故选C。
二、多项选择题（下列各小题均有四个选项，其中符合题意的选项均多于一个。本大题共5小题，每小题3分，共18分。每小题选项全选对的得3分，选对但不全的得2分，有错选的不得分）
13. 下列说法正确的是（ ）
A. 只有电子定向移动能形成电流
B. 电压使电荷定向移动形成电流
C. 通过导体的电流为零时，导体的电阻也为零
D. 金属导体中电流的方向与自由电子定向移动的方向相反
【答案】BD
【解析】
【详解】A．电荷的定向移动会形成电流，正电荷定向移动能形成电流，负电荷定向移动也能形成电流，故A错误；
B．电压是形成电流的原因，即电压使自由电荷发生定向移动形成电流，故B正确；
C．电阻是导体本身的属性，与电流、电压的大小无关；即使没有电流，导体的电阻也不为0，故C错误；
D．电流的方向与正电荷的定向移动方向相同，而金属导体中的自由电子带负电，所以金属导体中的电流方向与自由电子的定向移动方向相反，故D正确。
故选BD。
14. 关于原子及其结构，下列说法中正确是（ ）
A. 通常情况下，原子整体不显电性
B. 原子是由原子核和核外电子构成的
C. 原子核带负电，核外电子带正电
D. 不同物质的原子核束缚核外电子的本领不同
【答案】ABD
【解析】
【详解】A．原子核所带的电荷数与核外电子所带的电荷数相等，电性相反，所以整个原子不显电性，故A正确；
BC．原子由带正电荷的原子核和核外带负电的电子构成，原子核是由带正电的质子与不带电的中子构成，故B正确、C错误；
D．不同物质的原子核束缚电子的本领不同，两个物体互相摩擦时，哪个物体的原子核束缚电子的本领弱，它的一些电子就会转移到另一个物体上，故D正确。
故选ABD。
15. 如图所示的电路中，电源两端的电压保持不变，闭合开关S后，滑动变阻器的滑片P向右移动，下列说法中正确的是（ ）
A. 电压表的示数变大
B. 电流表A1的示数变小
C. 电流表A2的示数变小
D. 电路中总电阻变大
【答案】CD
【解析】
【详解】分析电路可知，闭合开关S后，灯泡和滑动变阻器并联，电流表测灯泡电流，电流表测干路电流，电压表测电源电压。滑动变阻器的滑片P向右移动时，电源两端的电压保持不变，所以电压表的示数不变；滑动变阻器阻值变大，根据，通过滑动变阻器的电流变小，并联电路中各支路互不影响，所以电流表示数不变，根据并联电流规律，电流表示数变小；根据，电路中总电阻变大。故AB错误，CD正确。
故选CD。
16. 如图所示，是小京设计的汽车油箱内油量不足时触发报警的电路，电源两端电压保持不变，电阻、中的一个是定值电阻，另一个是压敏电阻。压敏电阻装在油箱内底部，其阻值随油箱中油量的减少而增大，当电压表示数大于某一值U时，就会触发报警。电压表示数为U时，油箱中的油量为警戒油量。下列说法正确的是（ ）
A. 为压敏电阻
B. 随着油箱的油量减少，通过定值电阻的电流变大
C. 若换用阻值更大的定值电阻，警戒油量将变小
D. 若换用电压更大的电源，警戒油量将变小
【答案】AC
【解析】
【详解】A．依题意得，当邮箱中油量不足时，电压表示数会大于某一值U时，就会触发报警。由图得，两电阻串联，电压表测量电阻R1的电压。依题意得，压敏电阻的阻值随油箱中油量的减少而增大，由串联电路电压特点得，随着油量减小，压敏电阻的电压增大，定值电阻电压减小，因此与电压表并联的电阻为压敏电阻，故A正确；
B．由图可知，电阻R1、R2串联，随着油箱的油量减少，电路中的总电阻变大，电路中电流减小，则通过定值电阻的电流变小，故B错误；
C．若换用阻值更大的定值电阻，触发警报时，电路中电流更小，压敏电阻的阻值更大，警戒油量将变小，故C正确；
D．若换用电压更大的电源，触发警报时，定值电阻两端的电压增大，电路中电流增大，压敏电阻的阻值减小，警戒油量将变大，故D错误。
故选AC。
17. 如图所示的四个电路中，甲、乙电路中电源两端电压均为U，丙、丁电路中电源两端电压均为2U，所有电阻阻值相同．当开关均闭合时，电路中电流表的示数依次为I甲、I乙、I丙、I丁，电压表的示数依次为U甲、U乙、U丙、U丁，下列判断正确的是
A. I甲=I丙>I丁>I乙B. U丙>U甲=U丁>U乙
C. I甲=I丙>I乙=I丁D. U丙=U甲>U乙=U丁
【答案】AB
【解析】
【分析】（1）串联电路总电压等于各用电器电压之和，串联电路起分压作用，电阻大分压多；电流处处相等；
（2）并联电路起分流作用，电阻大，分流少．并联电路各支路电压相等且等于电源电压，干路电流等于各支路电流之和．
【详解】甲图：两电阻并联，故电压表的示数等于电源电压为U；电流表测量干路电流，总电流为：；
乙图：两电阻串联，每个电阻分得一半电源电压，即；电流表测量电路的总电流，示数为：；
丙图中两电阻并联，电压表的示数等于电源电压为2U；电流表测量一个电阻的电流，电流表示数为；
丁图中两电阻串联，每个电阻分得一半电源电压，即；电流表示数为；；
由以上可得：I甲=I丙＞I丁＞I乙；U丙＞U甲=U丁＞U乙，故AB正确．
故选AB．
18. 小强想测出定值电阻Rx的电阻，他设计了如图所示的四个电路，在四个电路中电源两端的电压均保持不变，电阻R的阻值已知。在不拆改电路的前提下，能够测量出定值电阻Rx阻值的是（ ）
A. B.
C. D.
【答案】AD
【解析】
【详解】A．该电路是伏安法测电阻的标准电路。电压表V测量Rx两端的电压Ux，电流表A测量通过Rx的电流Ix。根据即可计算出Rx的阻值，故A符合题意；
B．如图开关闭合，两电阻串联，电压表测量电源两端的电压，开关断开，电压表示数为0，即使电阻R的阻值已知，但电路中的电流I和待测电阻Rx都是未知的，因此，无法测出Rx的阻值，故B不符合题意；
C．该电路中，R和Rx并联，电流表串联在Rx所在的支路，测量的是通过Rx的电流Ix。根据并联电路的特点和欧姆定律，电源电压。虽然可以测出Ix，但电源电压U是未知的，开关S1控制R所在的支路，但无论S1是断开还是闭合，Rx两端的电压始终是电源电压U，通过Rx的电流Ix不变，所以无法通过开关操作获得更多信息来求解。因此，无法测出Rx的阻值，故C不符合题意；
D．如图只闭合开关S，两电阻串联，电流表测量电路中的电流为I1，再闭合S1，Rx被短路，电路为只有R的简单电路，电流表示数为I2，则电源电压为，根据欧姆定律和串联电路电阻规律可知，Rx的阻值为
即可以测出Rx的阻值，故D符合题意。
故选AD。
三、实验探究题（21题2分，其余每图、每空2分，共50分）
19. 图中电阻箱的读数是______。
【答案】2035
【解析】
【详解】图中电阻箱的读数为
20. 在图的○里填上电流表或电压表符号，使两电阻并联。
【答案】
【解析】
【详解】如图所示：
若圈1里是电流表，则R1短路，电阻R1与R2成不了并联，故圈1里是电压表；若圈2里是电压表，只有R2的简单电路，故圈2里是电流表，如图所示：
21. 在收音机中，有一种叫电位器的变阻器。电位器的外形及其内部构造如图所示。图中A、B、C三个焊接点相当于变阻器的三个接线柱。使用电位器时必须将_______（选填“A”、“B”或“C”）接入电路。若只把A和B接入电路，当顺时针旋动滑片时，电位器接入电路的电阻值_______。
【答案】 ①. B ②. 变大
【解析】
【详解】[1] 滑动变阻器是通过改变接入电路中电阻丝的长度来改变电阻的，使用电位器时必须将B接入电路，A、C任选一个接入电路才能改变电阻的大小。
[2] 若只把A和B接入电路，电位器接入了左半段，即将圆弧AB接入电路，当顺时针旋动滑片时，圆弧AB变长，电位器接入电路的电阻值变大。
22. 为了“比较不同物质吸热的情况”，小亮选用两个规格相同的烧杯，加入初温相同、质量相同的水和食用油，选用两个规格相同的电加热器加热水和食用油，用两个相同的温度计测量水和食用油的温度，实验装置如图所示，除了图中所给实验器材外，还需要补充一个测量器材是___________。如图所示是小亮根据实验数据绘制的水和食用油的温度随时间变化的图像。
（1）在实验中小亮控制水和食用油升高的温度相同，通过测量___________来比较水和食用油吸收的热量的多少，吸收热量___________（填“多”或“少”）的物质吸热能力强。
（2）根据图丙图像可以判断：在此实验中，如果要使水和食用油最后温度相同，就需要给___________加热更长的时间。
【答案】 ①. 秒表 ②. 加热时间 ③. 多 ④. 水
【解析】
【详解】[1]本实验还需测量加热时间，所以还需要补充的测量仪器是秒表。
[2]在实验中，用相同规格的电加热器加热水和食用油，相同时间内水和食用油吸收的热量相同，因此通过测量加热时间来比较水和食用油吸收热量的多少。
[3]当水和食用油的质量和升高的温度相同时，吸收热量多的物质吸热能力强。
[4]水和食用油的初温相同，如果要使水和食用油最后温度相同，则它们的升高温度相同，从图丙可以看出，升高相同温度时，水的加热时间更长。
23. 在探究“串联电路的电压规律”时，小明同学进行了如下操作：
①断开开关，按如图所示的电路图连接电路；
②闭合开关，用电压表测出L1两端的电压U1，并记录数据；
③在测L2两端的电压时，小明同学为了节省实验时间，采用以下方法：断开开关，电压表所接的B接点不动，只断开A接点，并改接到C接点上，闭合开关，用电压表测出L2两端的电压U2，并记录数据；
④断开开关，将电压表并联在A、C两点之间，闭合开关，测出AC间电压U，并记录数据。
（1）在拆改电路时，开关必须先______；
（2）小明用上面的方法能否测出L2两端的电压？______（选填“能”或“不能”）。为什么？______；
（3）方法改进后，分别测出AB、BC、AC间的电压记录在下表中。分析小明同学的实验数据，可以得出串联电路的电压关系的初步猜想是______（填写文字）；
（4）小明想验证上述猜想，需要多测几组数据得出结论，可以进行的操作是______。
【答案】（1）断开 （2） ①. 不能 ②. 会导致电压表正负接线柱接反
（3）电路总电压等于各用电器两端的电压之和
（4）换用不同规格的小灯泡多次实验
【解析】
【小问1详解】
为保护电路，在拆改电路时，开关必须先断开。
【小问2详解】
[1][2]在测L2两端的电压时，小明同学为了节省实验时间，采用以下方法：断开开关，电压表所接的B接点不动，只断开A接点，并改接到C接点上。这样会导致电压表正负接线柱接反，指针反偏，不能测出L2两端的电压。
【小问3详解】
由表可知，
可以得出串联电路的电压关系的初步猜想是：串联电路中，电路总电压等于各用电器两端的电压之和。
【小问4详解】
为寻求普遍规律，应换用不同规格的小灯泡多次实验。
24. 小阳为测量额定电压为2.5V的小灯泡在不同电压下的电阻，连接了如图甲所示的电路，并进行了实验操作。请按要求完成下列问题：
（1）开关闭合前，滑动变阻器的滑片P应放置在最______端（选填：“左”或“右”）；
（2）开关闭合前，小阳发现电流表的指针向零刻度线的左侧偏转，此现象的原因可能是___________；
A. 电流表正负接线柱接反了
B. 电流表没有调零
C. 电流表量程过大
D. 电流表损坏
（3）上述问题解决后，闭合开关，移动滑动变阻器的滑片P时，发现小灯泡始终不发光，电压表有示数，电流表无示数，则故障原因可能是______；
（4）故障排除后，小阳将实验的数据及相关的计算量记录表格中。当小灯泡两端的电压为额定电压值时，电流表的示数如图乙所示，此状态下小灯泡的电阻R=______Ω（保留一位小数）。通过比较发现灯泡两端电压变大时其电阻也变大，出现这一现象的原因可能是______。
【答案】（1）右 （2）B
（3）小灯泡断路 （4） ①. 8.3 ②. 灯泡电阻随温度升高而变大
【解析】
【小问1详解】
为保护电路，开关闭合前，滑动变阻器的滑片P应放置在阻值最大处，即最右端。
【小问2详解】
开关闭合前，小阳发现电流表的指针向零刻度线的左侧偏转，说明电流表没有调零，故选B。
【小问3详解】
闭合开关，移动滑动变阻器的滑片P时，发现小灯泡始终不发光，电流表无示数，说明发生断路，电压表有示数，说明电压表两端与电源相通，则故障原因可能是小灯泡断路。
【小问4详解】
[1]当小灯泡两端的电压为额定电压值时，电流表的示数如图乙所示，电流表选用小量程，分度值为0.02A，示数为0.3A，此状态下小灯泡的电阻
[2]灯泡两端电压变大时，灯泡变亮，温度升高。通过比较发现灯泡两端电压变大时其电阻也变大，出现这一现象的原因可能是灯泡电阻随温度升高而变大。
25. 实验桌上有如下器材：满足实验要求的电源、电源电压6V，已调好的电流表和电压表、开关、滑动变阻器各一个，阻值已知且不同的定值电阻，电源两端电压不变。小石想用以上器材设计实验，证明：“当导体两端电压一定时，通过导体的电流大小与导体的电阻成反比”。
（1）画出实验数据记录表格；
（2）以下是部分实验步骤，请帮他补充完整：
①按电路图连接实物如图所示，滑动变阻器的滑片P调至最大阻值处；
②闭合开关S，调节滑动变阻器滑片P，使电压表的示数，同时读出电流表的示数，将和记录在表格中；
③断开开关S，______；
④仿照步骤③再做4次实验；
（3）上述步骤③中，调节滑动变阻器前，若电压表的示数大于2.4V，小石应将滑片P向______（选填“左”或“右”）端调节。若实验中最大电阻的阻值为30Ω，为了满足实验要求，则所需要的滑动变阻器最大阻值至少为______Ω。
【答案】（1）见解析 （2）见解析
（3） ①. 右 ②. 45
【解析】
【小问1详解】
探究通过导体的电流大小与导体的电阻之间的关系，应控制导体两端电压不变，改变导体的电阻，记录对应的电流值，并多次实验，据此设计实验数据记录表格如下：
【小问2详解】
探究通过导体的电流大小与导体的电阻之间的关系，应控制导体两端电压不变，改变导体的电阻，故需断开开关S，更换阻值不同的定值电阻，闭合开关S，调节滑动变阻器滑片P，使电压表的示数仍为2.4V，读出此时电流表的示数，将和记录在表格中。
【小问3详解】
[1]调节滑动变阻器前，若电压表的示数大于2.4V，为保持电压表的示数为2.4V不变，应减小电压表的示数，由串联电路电压的规律可知需要增大滑动变阻器两端的电压，由串联分压原理可知，需增大滑动变阻器连入电路的阻值，应将滑片P向右端调节。
[2]将接入电路时，根据串联分压原理则有
解得。所以若实验中最大电阻的阻值为30Ω，为了满足实验要求，则所需要的滑动变阻器最大阻值至少为。
26. 晓亮利用阻值为R0的定值电阻和一块电流表测量未知电阻Rx的阻值．他选择了满足这个实验要求的器材，并连接了部分实验电路，如图所示
（1）为了测出电阻Rx的阻值，请添加一根导线完成图所示的实验电路的连接_______；
（2）开关S1、S2都闭合时，电流表的示数为I1；只闭合开关S2时，电流表的示数为I2，请用I1、I2和R0表示Rx，R x=_______。
【答案】 ①. ②.
【解析】
【详解】(1)[1]根据步骤的要求，当开关都闭合时，其示数为I1，而当只闭合开关S2时，其示数会发生变化，则判断出一次测量的干路电流，一次测量的是支路电流，故连线如图所示
(2)[2]将两种情况合在一个电路中，可以画出如图所示的电路图，则电源电压为I2R0，通过Rx的电流为I1－I2，故未知电阻的大小为
Rx=
27. 图中所示是小丽为测量未知电阻Rx的阻值所设计的实验电路图。请你帮小丽将实验步骤补充完整：
①将开关S1和S2断开，按电路图连接电路，将滑动变阻器滑片P移到阻值最大端。
②_________，调节滑动变阻器滑片P，记录电流表的示数I；
③_________。
④记录此时电阻箱示数R0，待测电阻的阻值Rx = R0。
【答案】 ①. 见解析 ②. 见解析
【解析】
【详解】②[1]闭合S1、断开S2；
③[2]保持滑动变阻器滑片P位置不变，断开S1、闭合S2，调整电阻箱旋钮，使电流表的示数仍为I。
四、计算题（共8分）
28. 如图所示的电路中，电源两端电压为4V且保持不变，电阻为；当开关、都闭合时，电流表的示数为0.75A。求：
（1）通过电阻的电流；
（2）电阻的阻值。
【答案】（1）0.5A
（2）16Ω
【解析】
【小问1详解】
当开关、都闭合时，、并联，电流表测干路电流。通过电阻的电流
【小问2详解】
根据并联电流规律，通过电阻的电流
则电阻阻值
29. 在如图甲所示的电路中，电源电压不变。当滑片P由b移到a的过程中，电压表示数U及滑动变阻器接入电路的电阻的变化情况如图乙所示。求：
（1）电源电压
（2）电阻的阻值。
【答案】（1）6V （2）10Ω
【解析】
【小问1详解】
由电路图甲可知，定值电阻R1与滑动变阻器R2串联，电压表测R1两端的电压。当滑片P在b端时，滑动变阻器接入电路的电阻为0，此时电路中只有电阻R1，电压表测量的是电源电压。由图乙可知，当时，电压表的示数，所以电源电压。
【小问2详解】
由图乙可知，当滑动变阻器接入电路的电阻时，电压表的示数
因为R1和R2串联，根据串联电路电压规律，此时滑动变阻器R2两端的电压为
根据欧姆定律，此时电路中的电流为
根据串联电路电流规律，通过R1的电流也为
根据欧姆定律，电阻R1的阻值为UAB/V
UBC/V
UAC/V
24
2.4
4.8
U/V
1.5
2.0
2.5
I/A
0.23
0.27
R/Ω
6.5
7.4
实验次数
1
2
3
4
5
6
