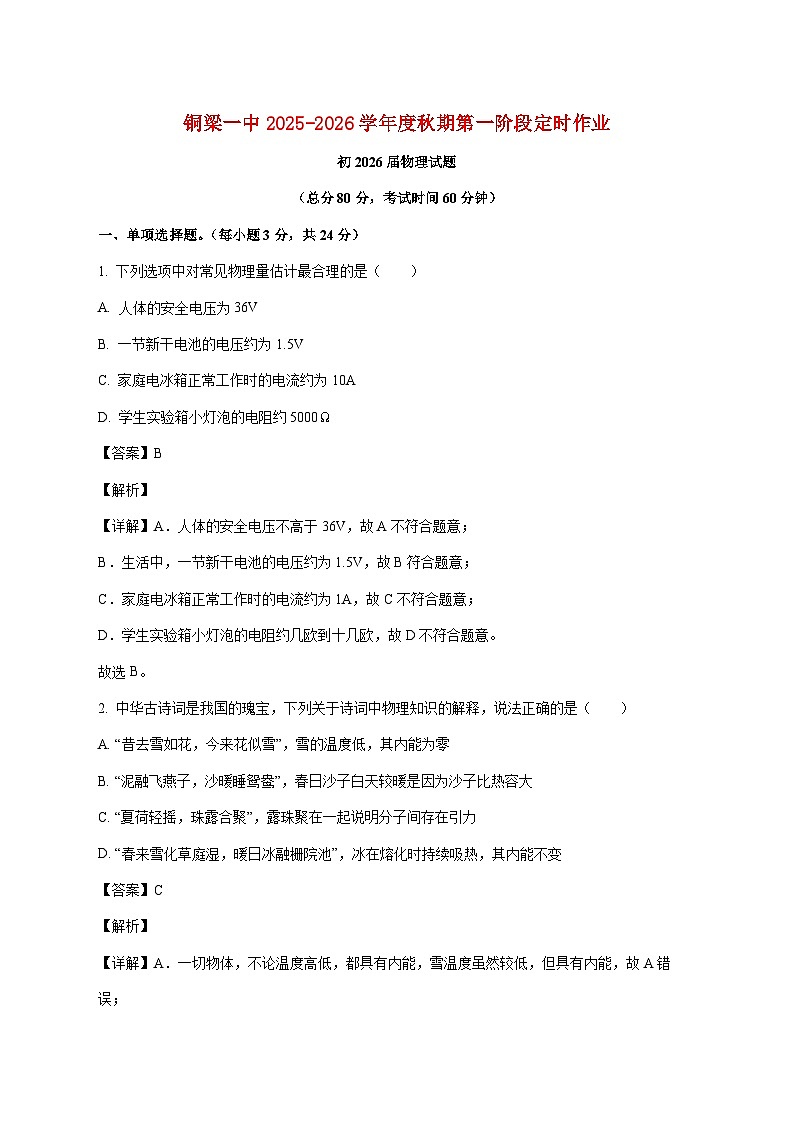

（总分80分，考试时间60分钟）
一、单项选择题。（每小题3分，共24分）
1. 下列选项中对常见物理量估计最合理的是（ ）
A. 人体的安全电压为36V
B. 一节新干电池的电压约为1.5V
C. 家庭电冰箱正常工作时的电流约为10A
D. 学生实验箱小灯泡的电阻约5000
【答案】B
【解析】
【详解】A．人体的安全电压不高于36V，故A不符合题意；
B．生活中，一节新干电池的电压约为1.5V，故B符合题意；
C．家庭电冰箱正常工作时的电流约为1A，故C不符合题意；
D．学生实验箱小灯泡的电阻约几欧到十几欧，故D不符合题意。
故选B。
2. 中华古诗词是我国的瑰宝，下列关于诗词中物理知识的解释，说法正确的是（ ）
A. “昔去雪如花，今来花似雪”，雪的温度低，其内能为零
B. “泥融飞燕子，沙暖睡鸳鸯”，春日沙子白天较暖是因为沙子比热容大
C. “夏荷轻摇，珠露合聚”，露珠聚在一起说明分子间存在引力
D. “春来雪化草庭湿，暖日冰融栅院池”，冰在熔化时持续吸热，其内能不变
【答案】C
【解析】
【详解】A．一切物体，不论温度高低，都具有内能，雪温度虽然较低，但具有内能，故A错误；
B．沙子白天较暖，是因为沙子的比热容较小，与其它相同质量的物质相比，吸收相同热量时，升温较明显，故B错误；
C．露珠合聚是因为水分子之间的距离足够较小时，分子间的作用力表现为引力，故C正确；
D．冰在熔化时要不断地吸收热量，其内能增大，故D错误。
故选C。

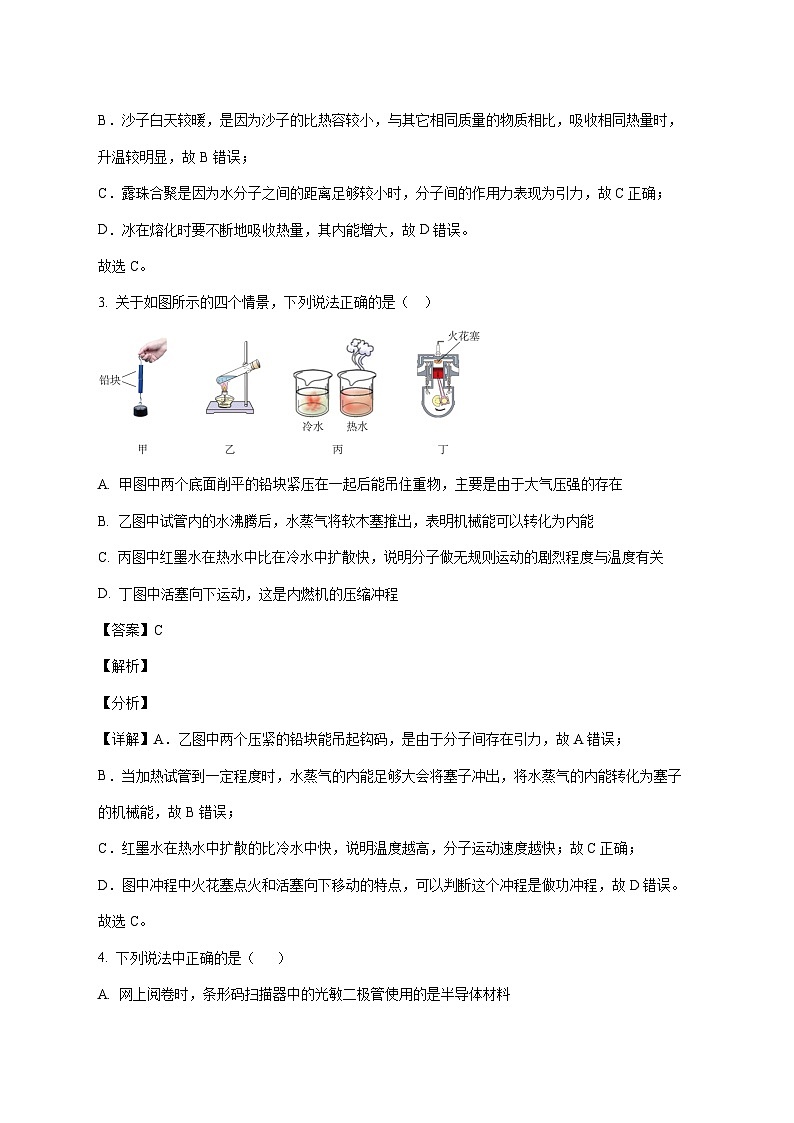

3. 关于如图所示的四个情景，下列说法正确的是（ ）
A. 甲图中两个底面削平的铅块紧压在一起后能吊住重物，主要是由于大气压强的存在
B. 乙图中试管内的水沸腾后，水蒸气将软木塞推出，表明机械能可以转化为内能
C. 丙图中红墨水在热水中比在冷水中扩散快，说明分子做无规则运动的剧烈程度与温度有关
D. 丁图中活塞向下运动，这是内燃机的压缩冲程
【答案】C
【解析】
【分析】
【详解】A．乙图中两个压紧的铅块能吊起钩码，是由于分子间存在引力，故A错误；
B．当加热试管到一定程度时，水蒸气的内能足够大会将塞子冲出，将水蒸气的内能转化为塞子的机械能，故B错误；
C．红墨水在热水中扩散的比冷水中快，说明温度越高，分子运动速度越快；故C正确；
D．图中冲程中火花塞点火和活塞向下移动的特点，可以判断这个冲程是做功冲程，故D错误。
故选C。
4. 下列说法中正确的是（ ）
A. 网上阅卷时，条形码扫描器中的光敏二极管使用的是半导体材料
B. 街边的路灯其中一盏熄灭，其他灯仍发光，则路灯间是串联的
C. 使用电压表时，它的两个接线柱不允许直接与电源两极相连
D. 摩擦起电的实质是创造了电荷
【答案】A
【解析】
【详解】A．半导体常见应用有：光敏电阻、热敏电阻、气敏电阻等，中考实行网上阅阻卷，条形码扫描器中的光敏二极管使用的是半导体材料，故A正确；
B．街边的路灯其中一盏熄灭，其他灯仍发光，说明各个路灯之间互不影响，则路灯间是并联的，故B错误；
C．电压表的内阻非常大，接在电路中时，通过电流特别小，使用电压表时，它的两个接线柱可以直接与电源两极相连，故C错误；
D．摩擦起电的实质是电荷的转移，电荷不能凭空产生，故D错误。
故选A

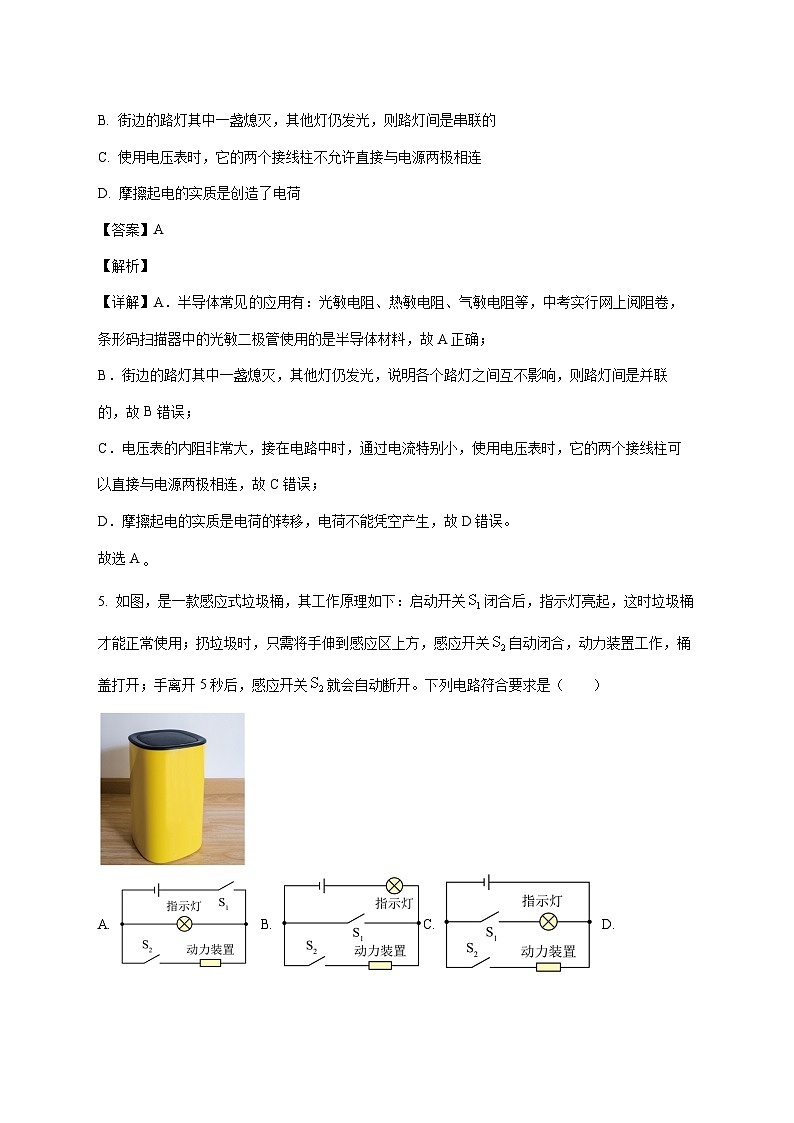

5. 如图，是一款感应式垃圾桶，其工作原理如下：启动开关闭合后，指示灯亮起，这时垃圾桶才能正常使用；扔垃圾时，只需将手伸到感应区上方，感应开关自动闭合，动力装置工作，桶盖打开；手离开5秒后，感应开关就会自动断开。下列电路符合要求是（ ）
A. B. C. D.
【答案】A
【解析】
【详解】启动开关闭合后，垃圾桶才能正常使用，此时指示灯亮起；扔垃圾时只需将手伸到感应区上方一定距离内，感应开关自动闭合，动力装置工作，垃圾桶盖缓缓打开，这表明灯泡和动力装置能各自独立工作，并联在电路中，启动开关接在干路中，控制整个电路；感应开关控制动力装置，串联在一条支路中，故A符合题意，BCD不符合题意。
故选A。
6. 如图甲所示，在烧杯中加入盐水，然后将连在电压表上的铜片和锌片插入盐水中，这样就制成了一个盐水电池。利用这个电池，可以使图乙中的发光二极管发光。下列说法正确的是（ ）
A. 由图甲可知，该电池的电压为 3V
B. 图甲中，铜片是电池负极，锌片是电池正极
C. 在铜片与电压表之间的导线中，自由电荷由电压表的接线柱向铜片定向移动
D. 图乙中，正在发光的二极管中有电流经过，它在电路中相当于导线
【答案】C
【解析】
【详解】A．图甲中电压表使用的是0-3V量程，分度值是0.1V，指针指向0.6V，所以该电池的电压为0.6V，不是3V，故A错误；
B．如图甲，铜片接电压表的正接线柱，在电源外部，电流从电源的正极经用电器流回负极，且电压表指针正向偏转，说明电流从其正接线柱流入，故铜片是电池正极，故B错误；
C．电流方向是从铜片（正极）流向电压表接线柱，而自由电子（自由电荷）定向移动方向与电流方向相反，所以自由电荷是从电压表接线柱向铜片定向移动，故C正确；
D．发光二极管是半导体元件，具有单向导电性，在电路中消耗电能，相当于用电器，而不是导线，故D错误。
故选C。
7. 如图所示，电源电压保持不变。关于电路的工作情况，下列说法正确的是（ ）
A. 若先闭合S1，再闭合S2时，电压表示数不变，电流表示数变大
B. 同时闭合S1、S2，通过两灯泡的电流一定不同
C. 若灯L1短路，则闭合S1、S2后，灯L2仍然亮
D. 若电压表和电流表位置对调，闭合S1、S2后，则两表都烧坏
【答案】A
【解析】
【详解】A．只闭合S1，电路为只有L1的简单电路，电压表测量电源电压，再闭合S2，电路为并联电路，电压表测量L1两端电压，电流表测量干路电流。因并联电路支路电压等于电源电压，所以电压表示数不变；并联电路干路电流等于支路电流之和，且各支路相互独立，即经过L1的电流不变，所以电流表的示数变大，故A正确；
B．同时闭合S1、S2，电路为并联电路，支路电压相等，由可知，支路电流大小与灯泡的阻值有关，灯泡的阻值情况未知，所以无法判定电流大小的情况，故B错误；
C．若灯L1短路，则闭合S1、S2后，灯L1会将灯L2短路，所以L2不会亮，故C错误；
D． 若电压表和电流表位置对调，闭合S1、S2后，电压表接在干路上，因电压值阻值很大，由可知，电路中电流很小，电流表不会损坏且没有示数，电压表相当于测量电源电压，不会损坏，故D错误。
故选A。
8. 小帆在老师指导下，用如图所示同一个实验装置分别加热100g的甲、乙两种液体（其中一种是水），用测得的数据绘制了温度随时间变化图像如图，乙从20℃加热至沸腾刚好消耗了4g酒精。若单位时间内甲吸收的热量与乙吸收的热量相等，已知c水=4.2×103J/(kg·℃)，q酒精=3×107 J/kg，则下列说法中正确的是（ ）
A. c乙=4.2×103J/(kg·℃)B. 该酒精灯的加热效率为35%
C. 乙的吸热能力大于甲的吸热能力D. 0~4min乙吸收的热量为3.36×104J
【答案】B
【解析】
【详解】AC．根据图乙可知，质量相同的甲和乙升高相同的温度，甲的加热时间是乙的加热时间的2倍，则甲吸收的热量是乙吸收热量的2倍，则甲的吸热能力大于乙的吸热能力，因水的比热容较大，吸热能力强，所以甲为水；根据可知，甲的比热容是乙的比热容的2倍，乙的比热容为
故AC错误；
BD．用相同的酒精灯加热，在相同的时间内，水吸收的热量等于乙吸收的热量，0~8min甲吸收的热量
Q甲=Q水=c水m水(t-t0)=4.2×103J/(kg·℃)×0.1kg×(100℃-20℃)=3.36×104J
0~4min乙吸收的热量等于甲吸收的热量
酒精完全燃烧放出的热量为
Q放=m酒精q=0.004kg×3×107J/kg=1.2×105J
乙从加热到沸腾吸收的热量为
酒精灯的加热效率为
故B正确，D错误。
故选B。
二、填空题（每小空1分，共12分）
9. 物理学的发展离不开物理学家不懈的探索和无私的奉献。德国物理学家___________最先通过实验归纳出一段导体中电流与电压和电阻之间的定量关系。为了纪念他做出的杰出贡献，人们用他的名字来命名物理量___________的单位。
【答案】 ①. 欧姆 ②. 电阻
【解析】
【详解】[1][2]根据物理学史可知，德国物理学家欧姆最先通过实验归纳出一段导体中电流与电压和电阻之间的定量关系，即欧姆定律。为了纪念欧姆做出的杰出贡献，人们用他的名字来命名电阻这个物理量的单位，电阻的单位是欧姆，简称欧，符号是Ω。
10. 2020年5月5日，我国长征五号B运载火箭首飞成功，为我国空间站建设奠定了基础。火箭穿越大气层时，它上部外壳整流罩的温度将升高，其分子动能将_________（选填“增大”或“减小”），其内能的改变是通过_________的方式来实现的。
【答案】 ①. 增大 ②. 做功
【解析】
【详解】[1]整流罩温度升高，分子热运动加剧，分子动能增大。
[2]整流罩克服空气摩擦做功，是通过做功的方式改变内能的。
11. 小斌用毛皮摩擦过的橡胶棒与不带电的验电器A的金属球接触后，则验电器A会带上______电。现有另一不带电的验电器B，用带绝缘夹的金属棒把A和B连接起来的瞬间，如图所示的金属棒中的电流方向从______（选填“A到B”或“B到A”）。
【答案】 ①. 负 ②. B到A
【解析】
【详解】[1] 根据题意，毛皮摩擦过的橡胶棒因橡胶棒得到电子带负电，当不带电的验电器A的金属球与橡胶棒接触时，橡胶棒因有多余的电子，它会有一部分多余的电子转移到验电器A上，验电器A也会因为得到电子而带负电。
[2] 用带绝缘夹的金属棒把A和B连接起来的瞬间，A因为有多余的电子带负电，A也会将一部分多余的电子转移到B，B因为得电子也带上负电，在此过程中，负电荷定向移动的方向为A到B，根据电流方向的规定，正电荷定向移动的方向为电流的方向，负电荷定向移动的方向与电流方向相反，故此时电流方向为B到A。
12. 如图所示，甲为可调亮度台灯，乙为电位器的结构图，A、B、C为电位器的三个接线柱，转动滑片可调节灯泡亮度。该电位器是通过改变接入电路中电阻丝的______来改变灯泡亮度的，若只将A、B接入电路，顺时针旋转滑片，灯泡变______。
【答案】 ①. 长度 ②. 暗
【解析】
【详解】[1][2]导体的电阻跟长度有关，该电位器是通过改变接入电路中电阻丝的长度来改变灯泡亮度的；若只将A、B接入电路，顺时针旋转滑片，接入电路中电阻丝的长度变长，电阻变大，则电流变小，灯泡变暗。
13. 如图所示的电路中，电源电压保持不变，a、b、c三处可分别接入电流表或电压表。闭合开关S，和并联，则电表b为______（选填“电压”或“电流”）表，此时a、c两表的指针偏转角度相同，则通过、的电流之比是______。
【答案】 ①. 电压 ②. 4∶1
【解析】
【详解】[1]闭合开关S，要使得R1和R2并联，电路中要有两条电流路径，故可判断a必须是电流表，b一定是电压表，如果b是电流表，则会造成全电路短路，则c一定是电流表。
[2]闭合开关S，R1和R2并联，电流表a测R1的电流，电流表c在干路上测总电流，此时a、c两表的指针偏转角度相同，则a选用的是小量程，c选用的是大量程，故两者之比为1∶5，则两条支路的电流之比为，并联电路电压相等，则
14. 当物体之间存在温度差时，会发生热传递，高温物体将一部分能量等量地转移到低温物体上，直到两物体的温度相等为止，此时称物体间达到了热平衡。现有质量、初温均相同的甲、乙两物体，将甲物体投入一杯热水中，达到热平衡时水温降低；将甲取出，接着把乙物体投入这杯水中，再次达到热平衡后水温又降低。则甲吸收的热量______乙吸收的热量，甲的比热容______乙的比热容（两空均选填“大于”、“等于”或“小于”）。
【答案】 ①. 等于 ②. 小于
【解析】
【详解】[1]依题意得，甲、乙分别放入水中时，水温均降低2℃，则水放出的热量相同，甲、乙吸收的热量均等于水放出的热量，则甲吸收的热量等于乙吸收的热量。
[2]甲、乙物体的质量、初温均相同，设水的初温为t水，甲、乙的初温为t0。甲升高的温度为
乙升高的温度为
则甲升高温度大于乙升高的温度，甲吸收的热量等于乙吸收的热量，由得，甲的比热容小于乙的比热容。
三、实验与探究题（每小空1分，共22分）
15. 在“探究影响电阻大小的因素”的实验中，某实验小组同学利用如图所示的电路分别对“导体电阻跟它的材料、长度、横截面积有关”的猜想进行实验探究。实验室提供了如图所示器材：电阻丝a、b、c粗细相同，a、b、d 长度相同，但d比b粗。
（1）该实验是通过观察___________间接地比较电阻丝电阻的大小，这种实验方为___________（选填“转换法”或“控制变量法”）；
（2）在探究导体电阻大小与长度的关系时，应选用金属丝___________（填序号），得到结论的是：其它条件相同时，导体的长度越长，电阻越___________，如果只用一根金属丝b可以探究导体电阻大小与___________的关系；
A.长度、横截面积 B。长度、材料C.横截面积、材料
（3）若本实验直接将电流表换为电压表，___________ （选填“可以”或“不可以”）完成探究任务。
【答案】 ①. 电流表示数 ②. 转换法 ③. bc ④. 大 ⑤. A ⑥. 不可以
【解析】
【详解】（1）[1][2]电阻是对电流的阻碍作用，电阻越大，电流表的示数越小，通过观察电流表的示数可以判断电阻的大小。
（2）[3]选用电阻丝b、c分别接入电路中时，b、c的材料相同，横截面积相同，长短不同，是为了探究电阻大小跟导体的长度是否有关。
[4]改变电阻丝的长度，电阻丝越长，电路中的电流越小，说面电阻越大，所以我们可以得到的结论是：其它条件相同时，导体的长度越长，电阻越大。
[5]如果只用一根金属丝b，我们既可以通过改变夹子的位置来改变电阻丝接入电路的长度，也可以把电阻丝对折来改变电阻丝的横截面积，故选A。
（3）[6]电阻丝两端的电压是不变的，所以将电流表换为电压表，不可以完成探究任务。
16. 为了比较不同液体的吸热能力，常有两种方案。方案一：取相同质量的两种液体，升高相同的温度，比较吸收的热量；方案二：取相同质量的两种液体，吸收相等的热量，比较温度的变化。
（1）设计实验方案时，婷婷确定以下需控制的量，其中多余的是______；
A. 装不同液体的容器相同B. 取质量相同的两种液体
C. 酒精灯里所加的酒精量相同D. 采用相同的加热方式
（2）在此实验中，通过比较____________来表示液体吸收热量的多少
（3）如表是婷婷探究甲、乙两种液体的吸热能力时记录的实验数据：
①分析表中信息，婷婷采用的是________（选填“方案一”或“方案二”）；
②分析表中信息，质量相同的甲、乙两种液体，升高相同的温度时，甲吸收的热量______乙吸收的热量，推导得出C甲______C乙（均选填“＜、＞或＝”）；比热容是反映物质自身性质的物理量，它的大小与物质的种类和_______有关。
③若甲、乙两液体分别为水和食用油，则下图中合理反映该实验结果的图像是_______；
A. B. C.
（4）下列事实能用上述实验结果解释的是_______。
A. 夏天洒水车给路面洒水降温
B. 为了保护秧苗夜晚灌水早上放水
C. 秋天的校园里充满了桂花香
D. 一滴红墨水滴进水里，一会整杯水就变红了
【答案】（1）C （2）加热时间
（3） ①. 方案一 ②. > ③. > ④. 状态 ⑤. B
（4）B
【解析】
【小问1详解】
比较不同液体的吸热能力，需要控制液体的质量相同、容器相同、加热方式相同，而酒精灯里所加的酒精量相同是多余的，因为只要保证加热方式相同，相同时间内酒精燃烧放出的热量对液体的加热效果就可控制，不需要酒精量相同，故C符合题意，ABD不符合题意。
故选C。
【小问2详解】
用相同的加热方式，相同的时间里放出的热量相同，故在相同时间内液体吸收的热量也相同，所以通过比较加热时间来表示液体吸收热量的多少，这种将不易直接测量的热量多少转换为容易测量的加热时间的方法，是转换法。
【小问3详解】
[1]方案一是取相同质量的两种液体，升高相同的温度，比较吸收的热量；方案二是取相同质量的两种液体，吸收相等的热量，比较温度的变化。表格中，甲、乙液体质量相同，初温、末温相同（即升高的温度相同），比较的是加热时间（反映吸收热量的多少），所以采用的是方案一。
[2][3]质量相同的甲、乙两种液体，升高相同的温度时，甲的加热时间（8 min）比乙的加热时间（5 min）长，因为相同加热方式下，加热时间越长，吸收的热量越多，所以甲吸收的热量大于乙吸收的热量。根据比热容公式，当m相同、相同时，Q越大，则c越大，所以。
[4]比热容是反映物质自身性质的物理量，它的大小与物质的种类和状态有关。
[5]水的比热容大于食用油的比热容，根据，质量相同的水和食用油，吸收相同热量时，食用油升高的温度高；升高相同温度时，水吸收的热量多（加热时间长）。即相同加热时间（吸收相同热量），食用油温度升高得快；或者相同温度变化，水的加热时间长，故B符合题意，AC不符合题意。
故选B。
【小问4详解】
A．夏天洒水车给路面洒水降温，是因为水蒸发吸热，不是利用水的比热容大。故A不符合题意。
B．为了保护秧苗夜晚灌水，早上放水，是因为夜晚温度降低，水的比热容大，放出相同热量时，水的温度降低得少，能保护秧苗；早上温度升高，水的温度升高得慢，放出部分水，温度上升起快，利用了水的比热容大的特点，能用实验结果解释。故B符合题意，
CD．秋天的校园里充满了桂花香和一滴红墨水滴进水里，一会整杯水就变红了都是分子热运动的现象。故CD不符合题意。
故选B。
17. 在“探究电流与电压、电阻的关系”实验中，选用的器材如下：两节新干电池、滑动变阻器、电流表、电压表、开关、定值电阻、导线若干。
（1）请用笔画线代替导线，将如图甲所示的电路连接完整，要求：滑片P向B端滑动时，电流表的示数变小；
（2）闭合开关前，滑动变阻器的滑片P应置于_______（选填“A”或“B”）端；
（3）检查无误后，闭合开关发现电流表几乎无示数，电压表示数接近3V。移动滑片P，两电表示数均无变化，则电路故障可能是________________。排除故障后，移动滑片P到某一位置时，电流表的示数如图乙所示，此时通过定值电阻R的电流为__________A；
（4）小园用上述实验器材探究“电压U一定，电流与电阻的关系”：
①他先将5Ω的电阻接入电路，闭合开关S，调节滑片P到适当位置，读出此时电流表示数为0.3A，并记入表中；
②保持滑片位置不变，小园用10Ω的电阻替换5Ω的电阻，再闭合开关S，他需要将滑片P向________（选填“A”或“B”）端移动。滑动变阻器除了保护电路，还有一个重要作用________________；
（5）接着小园探究了“电阻一定，电流与电压的关系”。根据实验数据绘制出定值电阻的I-U图像，如图丙中a所示，由图像a可以得出当电阻一定时，通过导体的电流与导体两端的电压成________；实验完成后，将电阻换成小灯泡重复实验，绘制出I-U图像，如图丙中b所示，小灯泡电阻是变化的，主要是因为灯丝的________发生了变化。
【答案】（1） （2）B
（3） ①. 定值电阻R断路 ②. 0.3
（4） ①. B ②. 控制定值电阻两端的电压不变
（5） ①. 正比 ②. 温度
【解析】
【小问1详解】
要求滑片P向B端滑动时，电流表的示数变小，则变阻器阻值变大，所以变阻器应选择A接线柱串联到电路中，作图如下：
【小问2详解】
为保护电路，闭合开关前，滑动变阻器的滑片P应置于阻值最大处，即B端。
【小问3详解】
[1]闭合开关发现电流表几乎无示数，说明发生断路，电压表示数接近，则电压表两端与电源相通，所以可能是定值电阻R断路。
[2]如图乙所示，电流表选用小量程，分度值为0.02A，示数为0.3A，则通过定值电阻R的电流为0.3A。
【小问4详解】
[1][2]探究电流与电阻的关系时，要控制电压不变，小园用10Ω的电阻替换5Ω的电阻，根据串联电路分压原理可知，更换后的电阻两端的电压会变大，为了保持电阻两端电压不变，就需要增大滑动变阻器接入电路的电阻，从而增大变阻器两端的电压，直到定值电阻两端的电压减小到和原来保持不变的电压值，所以需要将滑片P向B端移动。所以滑动变阻器除了保护电路，还有一个重要作用就是使定值电阻两端电压保持不变。
【小问5详解】
[1]图像a是过原点的一条直线，是正比例函数图像，所以可得：当电阻一定时，通过导体的电流与导体两端的电压成正比。
[2]如图丙中b所示，随着电压的增大，电流增加的越来越慢，说明小灯泡电阻是变化的，由可知，灯泡的实际功率变大，温度升高，导体的电阻与导体的长度、材料、横截面积、温度等有关，故是因为灯丝的温度发生了变化。
四、论述计算题（第18题6分，第19题8分，第20题8分，共22分）
18. 如图所示的电路中，电源电压不变，。只闭合开关S，电流表的示数为0.9A，再闭合开关，电流表的示数变为1.5A。求：
（1）电源电压；
（2）的阻值。
【答案】（1）9V （2）15Ω
【解析】
【小问1详解】
只闭合开关S时，电路中只有电阻，其两端电压就为电源电压，根据求电源电压
【小问2详解】
两个开关都闭合时，两电阻并联，电流表测干路电流，并联电路中总电流等于各支路电流之和，各支路电压相等，根据求电阻阻值为
19. 2022年北京冬奥会示范运营1000多辆氢燃料电池车（如图所示），该车排放物是水，不产生任何污染物，是当前世界新能源汽车重要的发展方向。假设某国产氢燃料电池车总质量为5×103kg。在某次测试中该车匀速行驶时受到的阻力是车重的0.02倍，在0.5h内行驶了28km的路程，不考虑氢能源燃料消耗对车质量的影响。求该测试过程中氢燃料电池车：（已知q氢=1.4×108J/kg，g取10N/kg）
（1）行驶的平均速度为多少km/h；
（2）牵引力做的功；
（3）氢能源燃烧释放的能量转化为机械能的效率为50%，行驶这28km的路程需燃烧多少千克氢燃料？
【答案】（1）56km/h；（2）2.8×107J；（3）0.4kg
【解析】
【详解】解：（1）该氢燃料电池车行驶的平均速度为
（2）氢燃料电池车受到的总重力为
该电池车匀速行驶时受到的阻力是车重的0.02倍，汽车做匀速直线运动，牵引力和阻力是一对平衡力，所以车受到的牵引力为
牵引力做的功为
（3）氢能源燃烧释放的能量
行驶这28km的路程需燃烧的氢燃料质量为
答：（1）行驶的平均速度为56km/h；
（2）牵引力做的功是2.8×107J；
（3）行驶这28km的路程需燃烧0.4kg千克氢燃料。
20. 如图甲所示为一个超声波加湿器，如图乙所示为其内部湿度监测装置的简化电路图。已知电源电压为12V，定值电阻的阻值为30Ω，电流表的量程为0~200mA，湿敏电阻R的阻值随湿度变化的关系图像如图丙所示，其阻值最大为120Ω（图中未画出）。在电路安全工作的前提下，求：
（1）当电流表的示数为0.2A时，R接入电路中的阻值是多少？
（2）当电压表示数为9V时，通过的电流是多少？
（3）当电压表的示数是8V，空气的湿度是多少？
【答案】（1）30Ω （2）0.1A
（3）50%
【解析】
【小问1详解】
由电路图可知，定值电阻R0与湿敏电阻R串联。当电流表示数时，电路的总电阻为
根据串联电路电阻规律，湿敏电阻R接入电路的阻值为
【小问2详解】
电压表测量湿敏电阻R两端的电压，当电压表示数时，根据串联电路电压规律，定值电阻R0两端的电压为
根据欧姆定律得，通过R0的电流为
【小问3详解】
当电压表示数是时，定值电阻R0两端的电压为
此时电路中的电流为
根据欧姆定律得，此时湿敏电阻的阻值为
由图丙可知，当湿敏电阻的阻值为60Ω时，对应的空气湿度是50%。液体名称
液体质量m/g
初温t1/℃
末温t2/℃
加热时间t/min
甲
50
20
40
8
乙
50
20
40
5
