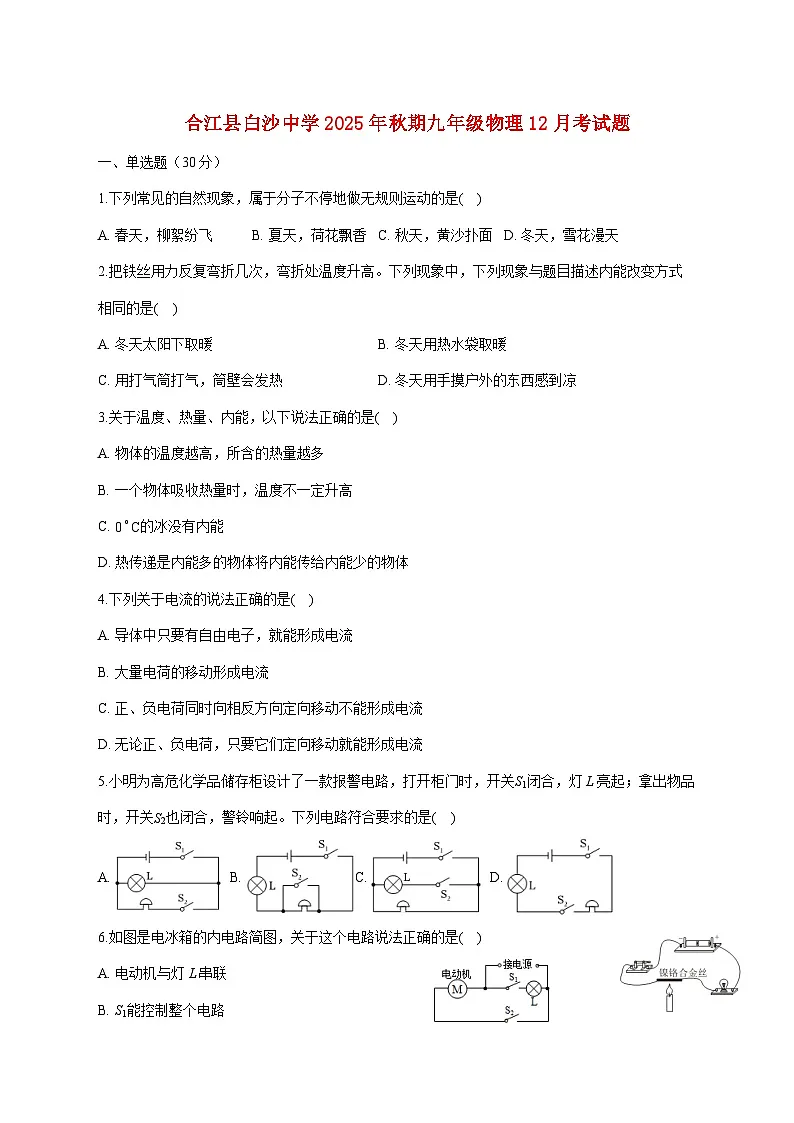

四川省泸州市合江县白沙中学2025—2026学年九年级上册物理12月考试题【附答案】

这是一份四川省泸州市合江县白沙中学2025—2026学年九年级上册物理12月考试题【附答案】，共21页。试卷主要包含了单选题，填空题，作图题，实验探究题，计算题等内容，欢迎下载使用。
1.下列常见的自然现象，属于分子不停地做无规则运动的是( )
A. 春天，柳絮纷飞B. 夏天，荷花飘香C. 秋天，黄沙扑面D. 冬天，雪花漫天
2.把铁丝用力反复弯折几次，弯折处温度升高。下列现象中，下列现象与题目描述内能改变方式相同的是( )
A. 冬天太阳下取暖B. 冬天用热水袋取暖
C. 用打气筒打气，筒壁会发热D. 冬天用手摸户外的东西感到凉
3.关于温度、热量、内能，以下说法正确的是( )
A. 物体的温度越高，所含的热量越多
B. 一个物体吸收热量时，温度不一定升高
C. 0∘C的冰没有内能
D. 热传递是内能多的物体将内能传给内能少的物体
4.下列关于电流的说法正确的是( )
A. 导体中只要有自由电子，就能形成电流
B. 大量电荷的移动形成电流
C. 正、负电荷同时向相反方向定向移动不能形成电流
D. 无论正、负电荷，只要它们定向移动就能形成电流
5.小明为高危化学品储存柜设计了一款报警电路，打开柜门时，开关S1闭合，灯L亮起；拿出物品时，开关S2也闭合，警铃响起。下列电路符合要求的是( )
A. B. C. D.

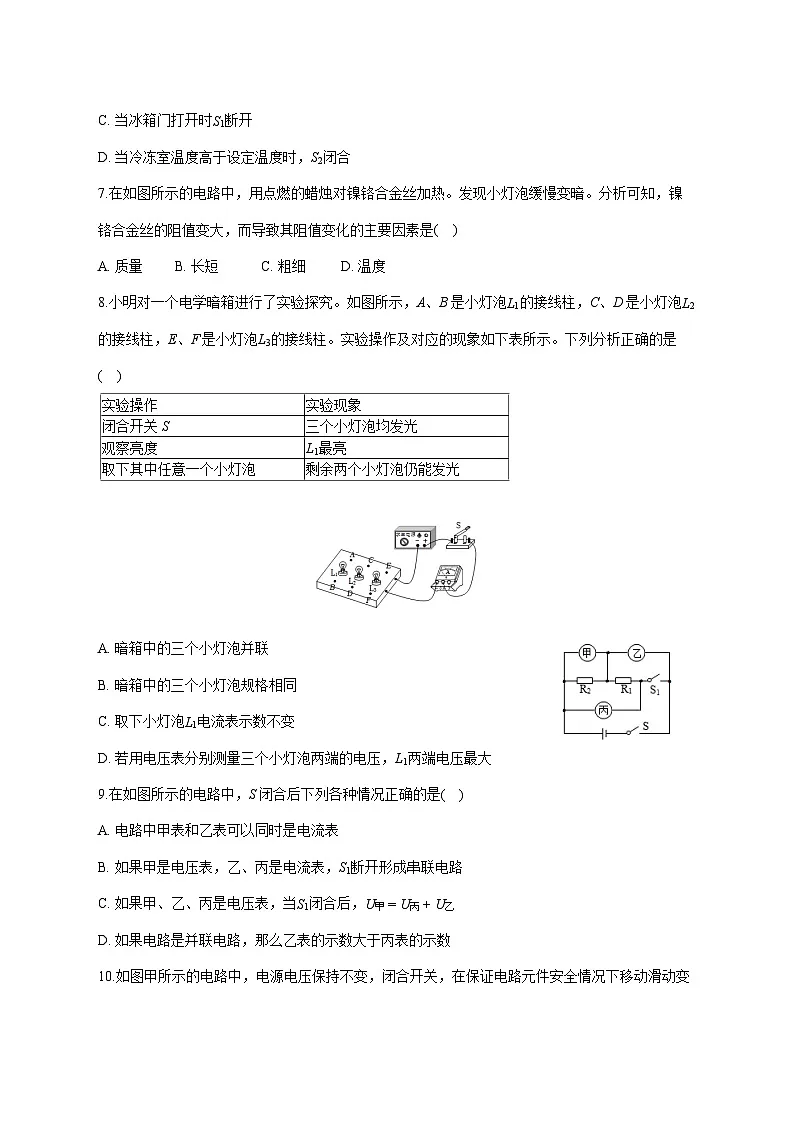

6.如图是电冰箱的内电路简图，关于这个电路说法正确的是( )
A. 电动机与灯L串联
B. S1能控制整个电路
C. 当冰箱门打开时S1断开
D. 当冷冻室温度高于设定温度时，S2闭合
7.在如图所示的电路中，用点燃的蜡烛对镍铬合金丝加热。发现小灯泡缓慢变暗。分析可知，镍铬合金丝的阻值变大，而导致其阻值变化的主要因素是( )
A. 质量 B. 长短 C. 粗细 D. 温度
8.小明对一个电学暗箱进行了实验探究。如图所示，A、B是小灯泡L1的接线柱，C、D是小灯泡L2的接线柱，E、F是小灯泡L3的接线柱。实验操作及对应的现象如下表所示。下列分析正确的是( )
A. 暗箱中的三个小灯泡并联
B. 暗箱中的三个小灯泡规格相同
C. 取下小灯泡L1电流表示数不变
D. 若用电压表分别测量三个小灯泡两端的电压，L1两端电压最大
9.在如图所示的电路中，S闭合后下列各种情况正确的是( )
A. 电路中甲表和乙表可以同时是电流表
B. 如果甲是电压表，乙、丙是电流表，S1断开形成串联电路
C. 如果甲、乙、丙是电压表，当S1闭合后，U甲=U丙+U乙
D. 如果电路是并联电路，那么乙表的示数大于丙表的示数

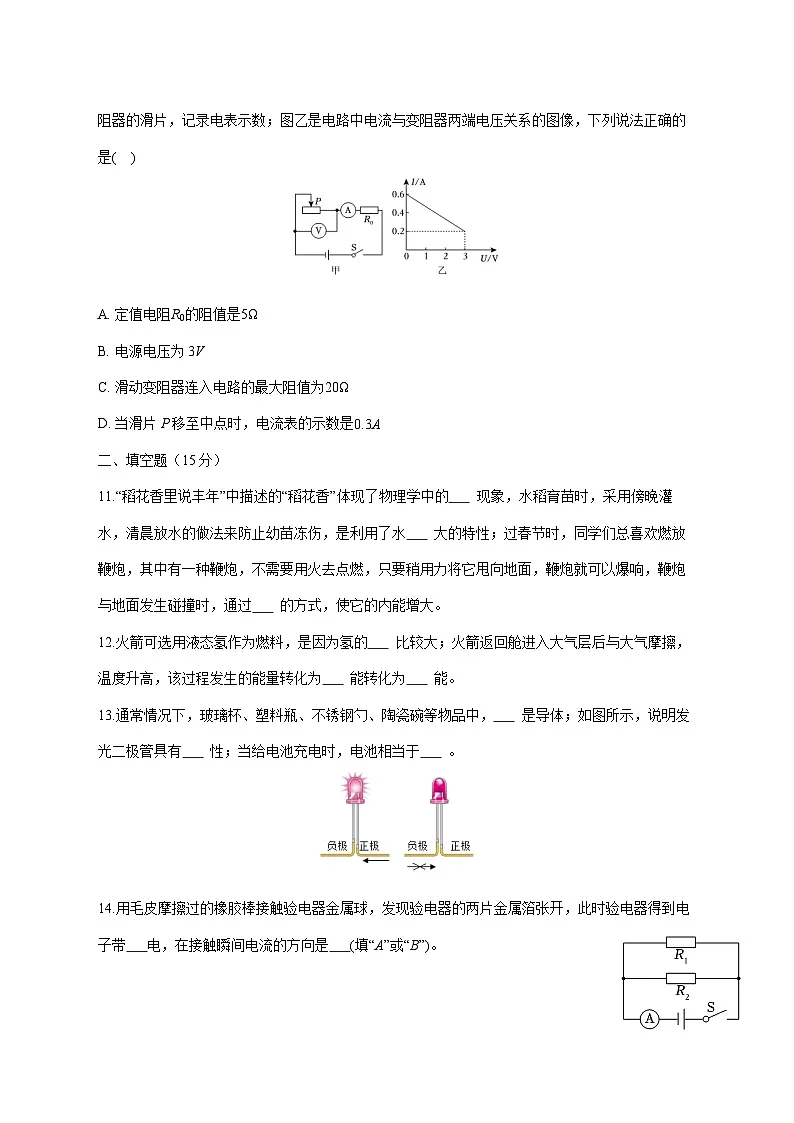

10.如图甲所示的电路中，电源电压保持不变，闭合开关，在保证电路元件安全情况下移动滑动变阻器的滑片，记录电表示数；图乙是电路中电流与变阻器两端电压关系的图像，下列说法正确的是( )
A. 定值电阻R0的阻值是5Ω
B. 电源电压为3V
C. 滑动变阻器连入电路的最大阻值为20Ω
D. 当滑片P移至中点时，电流表的示数是0.3A
二、填空题（15分）
11.“稻花香里说丰年”中描述的“稻花香”体现了物理学中的 现象，水稻育苗时，采用傍晚灌水，清晨放水的做法来防止幼苗冻伤，是利用了水 大的特性；过春节时，同学们总喜欢燃放鞭炮，其中有一种鞭炮，不需要用火去点燃，只要稍用力将它甩向地面，鞭炮就可以爆响，鞭炮与地面发生碰撞时，通过 的方式，使它的内能增大。
12.火箭可选用液态氢作为燃料，是因为氢的 比较大；火箭返回舱进入大气层后与大气摩擦，温度升高，该过程发生的能量转化为 能转化为 能。
13.通常情况下，玻璃杯、塑料瓶、不锈钢勺、陶瓷碗等物品中， 是导体；如图所示，说明发光二极管具有 性；当给电池充电时，电池相当于 。
14.用毛皮摩擦过的橡胶棒接触验电器金属球，发现验电器的两片金属箔张开，此时验电器得到电子带 电，在接触瞬间电流的方向是 (填“A”或“B”)。
A.从橡胶棒流向验电器
B.从验电器流向橡胶棒
15.如图所示电路中，电阻R1和R2的连接方式为 联。已知电源电压为9V且保持不变，R1的阻值为10Ω。闭合开关后，通过R1的电流为 A，此时电流表的示数为1.2A，R2的阻值为 Ω。
16.已知小灯泡L的额定电压为2.5V，通过灯丝的电流与其两端的电压关系如图所示，则灯泡正常发光时的电阻为______Ω。把此灯泡与15Ω的定值电阻并联在电源电压为1.5V的电路中，则并联电路的总电流是______ A。
三、作图题（8分）
17.如图所示的电路图，其中有一根导线的连接有错误，请在图中该导线上打叉，并补画一根导线，使之成为正确的电路图。
18.如图所示电路，请在图中〇位置画上电流表或电压表，使开关S闭合后两灯均发光。
四、实验探究题（20分）
19.如图所示是探究“比较不同物质的吸热本领”的实验装置。
(1)实验过程中应取初温和______相等的水和食用油。
(2)加热过程中，水和食用油吸热的多少是通过______(选填“升高的温度”或“加热时间”)来反映的，这里用到的实验方法是______。
(3)实验过程中，如果让水和食用油吸收相同的热量，就要比较______(选填“升高的温度”或“加热时间”)来研究水和食物油吸热能力的差异。
(4)在此实验中，如果要使水和食用油的最后温度相同，就要给______加热更长的时间，此时，水吸收的热量______(选填“大于”“小于”或“等于”)食用油吸收的热量。
(5)分析实验数据可知，______的吸热能力强，______的比热容小。
20.小明和小华同学在“探究串联电路电压的规律”实验中，设计了如图甲所示的电路。
(1)连接电路前，小明发现电压表指针如图乙所示，接下来他要对电压表进行的操作是______。
(2)小明根据图甲连接好电路，此时电压表测量______(选填“L1”或“L2”)两端的电压；闭合开关后，发现两灯不亮，电压表示数为零，若电路只有某一个灯发生了故障，则故障可能是______。
(3)排除故障后，小明完成了实验，并把数据记录在表中。
分析实验数据小明得出两个实验结论：
①串联电路的总电压______各部分用电器两端电压之和；
②串联电路中，各部分用电器两端电压相等。
(4)实验结束后，小明和小华互相交流，小华指出小明的结论②是错误的，造成该结论错误的原因是小明选了两个规格______(选填“相同”或“不相同”)灯泡进行实验，小华的改进方案是______。
21.如图是探究电流与电阻关系的实验装置，电源电压为3V，实验用到定值电阻的阻值分别为5Ω、10Ω、15Ω、20Ω、25Ω。
(1)请你用笔画线代替导线，把图中实物电路连接完整(导线不得交叉)。
(2)连接电路时，开关应______。连接好电路，实验前，应将滑动变阻器的滑片移至______(选填“A”或“B”)端。实验中，滑动变阻器除保护电路外，还有______的作用。
(3)闭合开关，发现电流表有示数，电压表无示数，其原因可能是______。
(4)排除故障后，通过实验获得数据如表，分析数据可以得出结论：电压一定时，通过导体的电流与导体的电阻成______。第5次实验时，滑动变阻器接入电路的电阻应为______Ω。
五、计算题（27分）
22.在如图(a)所示的电路中，电源电压为10伏且保持不变，滑动变阻器R上标有“3A”字样，且滑片P在最大阻值处。闭合开关S，电流表A1示数为2安，电流表A的示数如图(b)所示。求：
①电阻R1的阻值。
②移动变阻器滑片P，在保证电路中各元件不损坏的情况下，求连入电路R2的阻值范围。
23.如图所示，电源电压为6V且保持不变，当S1闭合、S2断开时，电压表示数为4V，求：
(1)当S1、S2都断开时。L1两端电压、L2两端电压各是多少？
(2)当开关S1、S2都闭合时，电压表的示数为多少？
(3)当开关S1、S2都断开时，电压表的示数为多少？
答案和解析
1.【答案】B
【解析】解：A、春天，柳枝吐芽，属于自然现象，不属于分子运动，故A错误；
BCD、荷花飘香是指香味分子不停地做无规则运动，分子运动到空气中，人们就闻到了香味，属于分子的运动；而黄沙扑面、雪花漫天都是宏观物体的运动，属于机械运动，故CD错误，B正确。
故选：B。
不同的物质在相互接触时，彼此进入对方的现象叫做扩散，这一现象说明一切物体的分子都在不停地做无规则运动。由于分子的体积很小，分子的运动无法用肉眼直接看到，但可以通过气味、颜色的变化来体现。
无论是液体还是固体，它们的分子在永不停息地做无规则运动，分子运动是肉眼看不见的，要把它与物体的机械运动区别开来。
2.【答案】C
【解析】解：把铁丝用力反复弯折几次，弯折处温度升高，这是通过做功改变内能；
冬天太阳下取暖、冬天用热水袋取暖、冬天用手摸户外的东西感到凉，都属于热传递改变物体的内能；用打气筒打气，活塞与筒壁摩擦，筒壁会发热，这是通过做功的方法改变内能的，故C正确。
故选：C。
做功和热传递是改变物体内能的两种途径，热传递是能量的转移，做功是能量的转化。
牢记在改变物体的内能时，热传递只发生了能的转移，而发生能的转化的是做功。
3.【答案】B
【解析】解：A、热量是一个过程量，不能说“某物体含有或具有多少热量”，故A错误；
B、一个物体吸收热量时，温度不一定升高，例如：晶体熔化过程中，吸收热量，温度不变，故B正确；
C、一切物体都具有内能，故 ∘C的冰也有内能，故C错误；
D、热传递是从高温物体传向低温物体，故D错误。
故选：B。
(1)一切物体都具有内能，内能的大小跟质量、温度、状态有关。
(2)改变内能的两种方式：热传递和做功。
(3)热量是物体通过热传递方式改变的内能，是一个过程量。
本题主要考查学生对内能、温度、热传递的理解，是中考的热点，热学的难点。要特别注意：温度升高，内能一定增加；但是，内能增加，温度不一定升高。
4.【答案】D
【解析】解：ABC、电荷的定向移动才能形成电流，负电荷定向移动的方向与电流的方向相反，金属导体中的电流实际上是自由电子定向移动产生的，故ABC错误；
D、正、负电荷的定向移动都能形成电流，故D正确。
故选：D。
电荷的定向移动形成电流，正电荷的定向移动方向是电流的方向，负电荷定向移动的方向与电流的方向相反。
明确形成电流的条件和电流方向的规定，是解答此题的关键。
5.【答案】A
【解析】解：根据题意可知，打开柜门时，开关S1闭合，灯L亮起；拿出物品时，开关S2也闭合，警铃响起，这说明灯泡与电铃工作时互不影响，是并联的；干路中开关S1控制整个电路，开关S2在电铃的支路中，故A正确。
故选：A。
根据题意分析两个开关的连接方式、灯泡和电铃的连接方式，然后选出正确的电路图。
本题考查了串并联电路的设计，根据题意得出两开关的连接方式是关键。
6.【答案】D
【解析】解：A、S1，S2都闭合时，电流有两条路径，照明灯与电动机并联，故A错误；
B、读图可知，开关S1控制照明灯，故B错误；
C、关上冰箱门时，S1自动断开，使得照明灯熄灭，故C错误；
D、读图可知，开关S2控制电动机，所以冰箱内温度降低到设定温度时，S2自动断开，电动机停止工作，当冷冻室温度高于设定温度时，S2闭合，故D正确。
故选：D。
电路的基本连接形式有两种：一种是串联，另一种是并联。在串联电路中电流只有一条路径，各用电器之间相互影响；在并联电路中电流有多条流通路径，各个用电器之间独立工作，互不影响。结合开关的不同状态，可对图中的电路工作情况做出判断。
会根据电流的流向，判断电路的连接特点，并能结合电路图做出分析是解答本题的关键。
7.【答案】D
【解析】解：用点燃的蜡烛对镍铬合金丝加热，镍铬合金丝的材料、长度和横截面积不变，温度升高，此时发现小灯泡缓慢变暗，分析可知，镍铬合金丝的阻值变大，说明导致其阻值变化的主要因素是温度，故ABC不符合题意、D符合题意。
故选：D。
导体电阻的大小跟导体的长度、横截面积、材料和温度有关。
本题考查了影响电阻大小的因素，属于基础题。
8.【答案】A
【解析】解：A.根据“取下其中任意一个小灯泡，剩余两个小灯泡仍能发光”，说明三个小灯泡之间互不影响，是并联关系，故A正确；
B.灯泡亮度由实际功率决定(P=UI)。并联电路中各支路电压相等，L1最亮，说明其实际功率最大，根据I=PU，因此L1的电流最大，即三个小灯泡规格不同，故B错误；
C.电流表测干路电流，取下L1后，干路电流会减小，少了L1的支路电流，因此电流表示数改变，故C错误；
D.并联电路中各支路电压相等，等于电源电压，因此三个小灯泡两端电压相等，故D错误。
故选：A。
(1)串联电路电流只有一条路径，用电器相互影响；并联电路中电流有若干路径，各支路间互不影响；
(2)三个灯泡发光时，L1最亮，据此分析；
(3)并联电路中干路电流等于各支路电流之和；
(4)并联电路各支路两端电压相等。
本题考查了串并联电路的辨别和并联电路的特点，属于基础题。
9.【答案】D
【解析】解：A.电流表相当于一根导线，若甲表和乙表同时是电流表，会造成电源短路，损坏电源，故A错误；
BD.如果甲是电压表，乙、丙是电流表，开关S1断开时，电流从电源正极流出，分为两条支路，一条路径经R2，另一条路径经丙表、R1，最终汇合经乙表回到电源负极，此时R1与R2是并联电路，乙电流表测干路电流，丙电流表测R1支路的电流，并联电路干路电流等于各支路电流之和，即乙表示数大于丙表示数，故B错误，D正确；
C.如果甲、乙、丙是电压表，S1当闭合后，R1与R2串联，甲电压表测R2两端的电压，乙电压表测R1两端的电压，丙电压表测电源电压，串联电路中，电源电压等于各部分用电器两端的电压之和，即U丙=U甲+U乙，故C错误。
故选：D。
(1)电流表的使用规则是：①串联在电路中；②电流由正接线柱流入、负接线柱流出；③所测电流不能超过电流表的量程；④绝对不允许将电流表直接连在电源的两极上；
(2)电压表的使用规则是：①并联在电路中；②正接线柱靠近电源的正极，负接线柱靠近电源的负极；③所测电压不能超过电压表的量程。
(3)串联电路中各用电器两端的电压之和等于电源电压。
本题考查了电压表和电流表的使用，理解串并联电路中电压和电流的关系是解题的关键，难度不大。
10.【答案】D
【解析】解：由图甲可知，定值电阻R0与滑动变阻器串联，电压表测量滑动变阻器两端的电压，电流表测量电路中的电流；
AB、由图乙可知，当滑动变阻器两端的电压为0时，电路中的电流最大为I大=0.6A，
根据欧姆定律可知，电源电压为：U=I大R0=0.6A×R0--------①
当滑动变阻器两端的电压为3V时，电路中的电流I=0.2A，
根据串联电路的特点和欧姆定律可知，电源电压U=U滑+IR0=3V+0.2A×R0--------②
联立①②解得：定值电阻R0=7.5Ω，电源电压U=4.5V，故AB错误；
C、当电压表示数为0时，滑动变阻器连入电路的阻值为0，
当电压表示数为3V时，通过电路中的电流为0.2A，此时滑动变阻器两端电压为3V，则滑动变阻器连入电路的最大阻值为R滑大=U滑2I2=3V0.2A=15Ω，故C错误；
D.滑片移至中点时，滑动变阻器接入电阻为R滑中=15Ω2=7.5Ω
此时电路中的总电阻为R总=R0+R滑中=7.5Ω+7.5Ω=15Ω
电路中的电流为I=UR总=4.5V15Ω=0.3A，故D正确。
故选：D。
由图甲可知，定值电阻R0与滑动变阻器串联，电压表测量滑动变阻器两端的电压，电流表测量电路中的电流；
(1)由图乙可知，当滑动变阻器两端的电压为0时，电路中的电流最大为I大=0.6A，根据欧姆定律可知，电源电压U=I大R0；当滑动变阻器两端的电压为3V时，电路中的电流I=0.2A，根据串联电路的特点和欧姆定律可知，电源电压U=U滑+IR0，据此可解得R0的阻值和电源电压；
(2)当电压表示数为0时，滑动变阻器连入电路的阻值为0，当电压表示数为3V时，通过电路中的电流为0.2A，根据欧姆定律可知滑动变阻器连入电路的最大阻值；
(3)当滑片P移至中点时，根据串联电路的特点和欧姆定律计算电路中的电流。
本题考查串联电路的特点和欧姆定律以及图像信息的应用，属于中档题。
11.【答案】扩散
比热容
做功

【解析】解：(1)“稻花香”属于扩散现象，说明分子在不停地做无规则运动。
(2)夜间空气的温度较低，向秧田中多灌些水，利用水的比热容大的特点，可以在夜间释放较多的热量，尽量使秧苗的温度不至于过低，防止冻坏，起到保护秧苗的作用。
(3)鞭炮与地面发生碰撞时，对鞭炮做功，在此过程中，机械能转化为内能，鞭炮的内能增加，温度升高，达到火药的着火点，内能迅速增大，短时间内不能释放，就会发生爆炸。
故答案为：扩散；比热容大；做功。
(1)扩散现象表明分子在不停地做无规则运动；
(2)因为水的比热容大，在质量相同时与其它物质相比，降低相同温度水放出热量多，在吸收相同热量温度升高慢；
(3)改变物体内能的两种方式：做功和热传递。对物体做功，物体内能会增加，物体对外做功，物体内能会减小。
本题考查了扩散现象、水的比热容较大的应用、做功改变物体的内能，属于基础题。
12.【答案】热值
机械
内

【解析】解：火箭选用液态氢作燃料，主要是因为液氢具有较大的热值，完全燃烧相同质量的氢和其他燃料，氢放出的热量更多；
返回舱与大气摩擦形成高温“火球”的过程，克服摩擦力做功，将机械能转化成内能。
故答案为：热值；机械；内。
(1)燃料的热值在数值上等于1kg某种燃料完全燃烧放出的热量；
(2)返回舱与大气摩擦形成高温“火球”的过程，克服摩擦力做功。
本题考查能量的转化、热值的认识。
13.【答案】不锈钢勺
单向导电
用电器

【解析】解：通常情况下，玻璃杯、塑料瓶、陶瓷碗不容易导电，属于绝缘体，不锈钢勺容易导电，属于导体；
由图可知，电流只能从二极管的正极流入，负极流出，说明二极管具有单向导电性；
当给电池充电时，电池消耗电能，在电路中相当于用电器。
故答案为：不锈钢勺；单向导电；用电器。
(1)容易导电的物体叫导体，不容易导电的物体叫绝缘体；
(2)二极管具有单向导电性；
(3)电路是由提供电能的电源、消耗电能的用电器、控制电路通断的开关和输送电能的导线四部分组成。
本题考查了常见的导体与绝缘体、二极管单向导电性和电路的组成等知识。
14.【答案】负
B

【解析】解：用毛皮摩擦过的橡胶棒带负电荷，当接触验电器上端的金属球时，橡胶棒上的电子会转移到验电器上，两片金属箔片因带上负电荷相互排斥而张开；
由于电流的方向与电子的定向移动方向相反，所以，瞬间电流方向是从验电器到橡胶棒，故选B。
故答案为：负；B。
(1)用丝绸摩擦过的玻璃棒带正电，用毛皮摩擦过的橡胶棒带负电；电荷间的作用规律：同种电荷相互排斥，异种电荷相互吸引。
(2)规定：正电荷定向移动的方向规定为电流的方向。
解决此类问题要理解验电器的工作原理、电流方向的规定，基础题。
15.【答案】并
0.9
30

【解析】解：
电阻R1和R2并列接在电源两点间，连接方式为并联。已知电源电压为9V且保持不变，R1的阻值为10Ω。闭合开关后，由并联电路电压的规律，通过R1的电流为
I1=UR1=9V10Ω=0.9A
此时电流表的示数为1.2A，由并联电路电流的规律，通过R2的电流为
I2=1.2A−0.9A=0.3A
由欧姆定律可知，R2的阻值为
R2=UI2=9V0.3A=30Ω。
故答案为：并；0.9；30。
电阻R1和R2的连接方式为并联。根据已知条件，由并联电路电压的规律由欧姆定律得出通过R1的电流，由并联电路电流的规律得出通过R2的电流，由欧姆定律可R2的阻值。
本题考查并联电路的规律及欧姆定律的运用和电路串联、并联的识别。
16.【答案】10 0.3
【解析】解：(1)由题知灯泡的额定电压为2.5V，由图像读出灯泡正常发光时的电流为0.25A，
由I=UR得，灯泡正常发光时的电阻为：
RL=U额I额=Ω；
(2)并联电路中各个支路两端的电压均等于电源电压，把此灯泡与15Ω的定值电阻并联在电源电压为1.5V的电路中时，由图可知，此时通过灯泡的电流为：IL′=0.2A，
通过定值电阻的电流为：IR=UR=1.5V15Ω=0.1A，
由并联电路的电流特点可知并联电路的总电流为：I=IL′+IR=0.2A+0.1A=0.3A。
故答案为：10；0.3。
(1)由图像读出灯泡正常发光时的电流，由I=UR计算灯泡正常发光时的电阻值；
(2)并联电路中各个支路两端的电压均等于电源电压，把此灯泡与15Ω的定值电阻并联在电源电压为1.5V的电路中，由图像读出通过灯泡的电流，根据欧姆定律计算出通过定值电阻的电流，并联电路中的总电流等于各个支路的电流之和，据此求出电路总电流。
本题考查了并联电路的特点以及欧姆定律的应用，熟练掌握并联电路的电流和电压特点，并从图象中读取相关信息是解题的关键。
17.【答案】。
【解析】解：如图所示的电路，两灯短路，两灯应并联，改正后如下所示：
。
两灯短路，本实验中两灯应并联，据此改正。
本题考查了电路的连接，是一道基础题。
18.【答案】解：根据电路图可知，右侧的电表若为电流表，则灯泡L2会被短路，所以右侧电表为电压表；左侧的电表与灯泡L2串联在电路中，为电流表，如图所示：

【解析】电流表的内电阻很小，相当于导线，应串联在电路中；电压表的内电阻很大，相当于断路，应与被测用电器并联。
本题考查了对电流表和电压表的使用的掌握，属于基础题，难度不大。
19.【答案】质量 加热时间;转换法 升高的温度 水;大于 水;食用油
【解析】解：(1)根据比较吸热能力的方法，要控制不同物质的质量相同，实验过程中应取初温和质量相等的水和食用油。
(2)加热过程中，水和食用油吸热的多少是通过加热时间来反映的，这里用到的实验方法是转换法。
(3)实验过程中，如果让水和食用油加热相同时间，吸收相同的热量，就要比较升高的温度来研究水和食物油吸热能力的差异。
(4)分析表中数据可知，加热相同时间，水升温慢，据此推理，在此实验中，如果要使水和食用油的最后温度相同，就要给水加热更长的时间，由转换法，此时，水吸收的热量大于食用油吸收的热量。
(5)分析实验数据可知，相同条件下，加热相同时间，水升温慢，水的吸热能力强，食用油的比热容小。
故答案为：(1)质量；(2)加热时间转换法；(3)升高的温度；(4)水；大于；(5)水；食用油。
(1)(2)(3)(5)我们使用相同的加热器通过加热时间的长短来比较吸热多少，这种方法叫转换法；比较物质吸热能力的2种方法：使相同质量的不同物质升高相同的温度，比较吸收的热量(即比较加热时间)，吸收热量多的吸热能力强；或使相同质量的不同物质吸收相同的热量(即加热相同的时间)，比较温度的变化，温度变化小的吸热能力强；
(4)分析表中数据可知，加热相同时间，水升温慢，据此推理回答。
本题比较不同物质的吸热能力，考查控制变量法、转换法的应用和比较吸热能力的方法，为热学中的重要实验。
20.【答案】电压表调零； L1；L2断路； 等于； 不相同；应选用不同的灯泡进行多次实验；使结论更具有普遍性
【解析】(1)由图乙知，连接电路前，在检查实验器材时发现电压表指针没有指在零刻度线上，则应对电压表调零，使指针指在零刻度线上；
(2)由图甲可知，电压表并联在L1两端，测量L1的电压；
闭合开关S后，电压表示数为零，且只有L1或L2中的一处发生故障；灯L1、L2均不亮，说明电路发生断路，而电压表没有示数，说明电压表的两端不能与电源连通，则是L2断路；
(3)①由表中实验数据可知，串联电路的总电压等于各用电器两端电压之和；
(4)由实验数据可知，各用电器两端电压相等，该结论是错误的，造成结论错误的原因是选用了规格相同的灯泡做实验；由实验数据可知，只测出了一组实验数据，实验次数太少，得出的实验结论具有偶然性和片面性，应更换规格不同的灯泡进行多次实验，这样做的目的是：使结论更具有普遍性。
故答案为：(1)电压表调零；(2)L1；L2断路；(3)等于；(4)不相同；应选用不同的灯泡进行多次实验；使结论更具有普遍性。
(1)使用电压表前应对电压表进行调零，使指针指在零刻度线上；
(2)电压表并联在谁两端就测量谁的电压；两灯泡串联，电压表测灯泡L1两端的电压，闭合开关S后，两个电灯都不亮，说明是断路，而电压表没有读数说明L2没有连到电源，据此分析；
(3)分析数据得出结论；
(4)实验中两灯的电压相等，说明灯的规格相同；为得出普遍结论，应使用不同规格的实验器材进行多次实验，测出多组实验数据，据此分析。
本题为探究串联电路中的电压规律实验，考查电压表的正确使用以及串联电路的电压特点及归纳法的运用。
21.【答案】见解析中的图； 断开；A；控制电阻的电压不变； R短路； 反比；12.5
【解析】(1)电源电压为3V，故电压表选用小量程与电阻并联，如下所示：
(2)连接电路时，为保护电路，开关应断开。连接好电路，实验前，应将滑动变阻器的滑片移至阻值最大处，即A端。探究电流与电阻关系的实验，要控制电阻的电压不变，实验中，滑动变阻器除保护电路外，还有控制电阻的电压不变的作用。
(3)闭合开关，发现电流表有示数，电路为通路，电压表无示数，其原因可能是R短路。
(4)分析数据可知，考虑到误差因素可知，电流与电阻之积为一定值，可以得出结论：电压一定时，通过导体的电流与导体的电阻成反比。由表第5次实验数据，结合欧姆定律和串联电阻的规律，滑动变阻器接入电路的电阻应为
R滑=UI5−R5=3V0.08A−25Ω=12.5Ω
故答案为：(1)见解析中的图；(2)断开；A；控制电阻的电压不变；(3)R短路；(4)反比；12.5。
(1)电源电压为3V确定电压表选用小量程与电阻并联；
(2)连接电路时，为保护电路，开关应 断开。连接好电路，实验前，应将滑动变阻器的滑片移至阻值最大处。探究电流与电阻关系的实验，要控制电阻的电压不变；
(3)闭合开关，发现电流表有示数，电路为通路，根据电压表无示数分析；
(4)分析数据可知，考虑到误差因素可知，电流与电阻之积为一定值，据此得出结论；由表第5次实验数据，结合欧姆定律和串联电阻的规律得出滑动变阻器接入电路的电阻。
本题探究电流与电阻关系的实验，考查电路连接、注意事项、故障和数据分析及欧姆定律的运用。
22.【答案】解：
由电路图可知，定值电阻R1与滑动变阻器R2并联，电流表A测量干路电流，电流表A1测量通过R1的电流；
(1)因并联电路中各支路两端电压相等，所以由I=UR可得，电阻R1的阻值：R1=UI1=10V2A=5Ω；
(2)因并联电路中干路电流等于各支路电流之和，且电流表A1的示数为2A，根据图b中指针的位置可知，电流表A的量程为0∼3A，分度值为0.1A，示数为2.2A，
则通过滑动变阻器的电流：I滑=I−I1=2.2A−2A=0.2A，
滑动变阻器的最大阻值：R大=UI滑=10V0.2A=50Ω；
因电流表A的量程为0∼3A，所以通过滑动变阻器的最大电流：I大=IA−I1=3A−2A=1A，
则滑动变阻器接入电路的最小阻值：R小=UI大=10V1A=10Ω，
因此滑动变阻器接入电路的阻值范围：10Ω∼50Ω。
答：①电阻R1的阻值为5Ω。
②滑动变阻器接入电路的阻值范围为10Ω∼50Ω。
【解析】根据电路图可知，定值电阻R1与滑动变阻器R2并联，电流表A测量干路电流，电流表A1测量通过R1的电流；
(1)根据并联电路电压规律和欧姆定律求出电阻R1的阻值；
(2)根据并联电路电流规律确定电流表A的量程，再根据电流表的分度值和指针的位置读出电流表的示数，根据欧姆定律求出滑动变阻器接入的最大阻值；
根据电流表A的量程和并联电路电流规律可知通过滑动变阻器的最大电流，再根据欧姆定律求出滑动变阻器接入电路的最小阻值；进一步得出滑动变阻器接入电路的阻值范围。
本题考查并联电路的特点和欧姆定律的应用，关键会判断出通过滑动变阻器的最大电流和最小电流。
23.【答案】由于电源电压为6V且保持不变，当S1闭合、S2断开时，两灯泡串联，电压表测量L1电压，即示数为4V，所以L2的电压是2V；
故(1)当S1、S2都断开时，两灯泡串联，故据上面的分析可知，L1两端电压是4V，L2两端电压是2V；
(2)当开关S1、S2都闭合时，灯泡L2发生短路，电路中只有L1，电压表测的是L1的电压，也是电源电压，故电压表示数是6V；
(3)当开关S1、S2都断开时，电压表没有接入电路，即电压表示数为0；
答：(1)当S1、S2都断开时，L1两端电压是4V，L2两端电压是2V；
(2)当开关S1、S2都闭合时，电压表示数是6V；
(3)当开关S1、S2都断开时，电压表示数为0；
【解析】电源电压为6V且保持不变，当S1闭合、S2断开时，两灯泡串联，电压表测量L1电压，即示数为4V，所以L2的电压是2V；
(1)(3)当S1、S2都断开时，两灯泡串联，据分析可得两灯泡的电压，同时电压表没有接入电路，即电压表示数为0；
(2)当开关S1、S2都闭合时，灯泡L2发生短路，电路中只有L1，电压表测的是L1的电压；
能准确的判断出各种情况的电路连接情况，并能结合串联电路电压的特点分析即可判断。实验操作
实验现象
闭合开关S
三个小灯泡均发光
观察亮度
L1最亮
取下其中任意一个小灯泡
剩余两个小灯泡仍能发光
加热时间/min
0
1
2
3
4
食用油的温度/∘C
20
22
24
26
28
水的温度/∘C
20
21
22
23
24
UAB/V
UBC/V
UAC/V
1.4
1.4
2.8
次数
1
2
3
4
5
电阻R/Ω
5
10
15
20
25
电流I/A
0.4
0.2
0.14
0.1
0.08
