四川省泸县第二中学2026届九年级上册第三次月考物理试题【附答案】

这是一份四川省泸县第二中学2026届九年级上册第三次月考物理试题【附答案】，共17页。试卷主要包含了单选题，多选题，填空题，作图题，实验题，计算题等内容，欢迎下载使用。

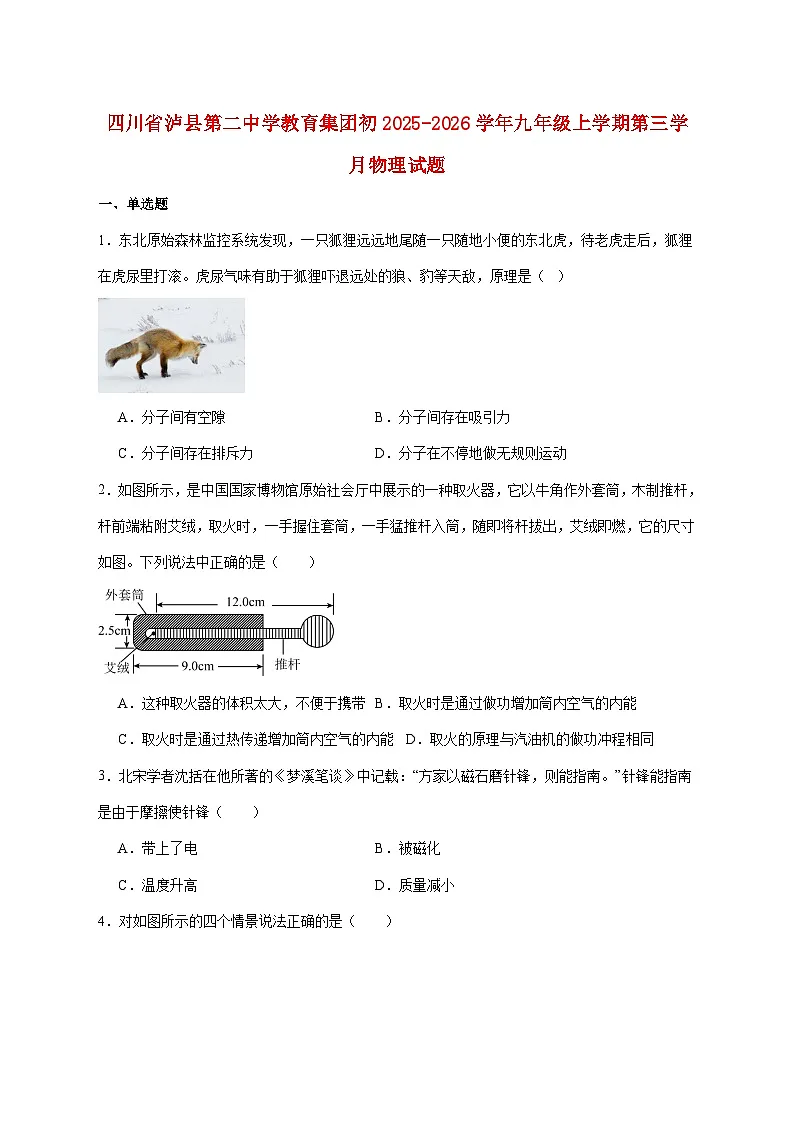

1．东北原始森林监控系统发现，一只狐狸远远地尾随一只随地小便的东北虎，待老虎走后，狐狸在虎尿里打滚。虎尿气味有助于狐狸吓退远处的狼、豹等天敌，原理是（ ）
A．分子间有空隙B．分子间存在吸引力
C．分子间存在排斥力D．分子在不停地做无规则运动
2．如图所示，是中国国家博物馆原始社会厅中展示的一种取火器，它以牛角作外套筒，木制推杆，杆前端粘附艾绒，取火时，一手握住套筒，一手猛推杆入筒，随即将杆拔出，艾绒即燃，它的尺寸如图。下列说法中正确的是（ ）
A．这种取火器的体积太大，不便于携带B．取火时是通过做功增加筒内空气的内能
C．取火时是通过热传递增加筒内空气的内能D．取火的原理与汽油机的做功冲程相同
3．北宋学者沈括在他所著的《梦溪笔谈》中记载：“方家以磁石磨针锋，则能指南。”针锋能指南是由于摩擦使针锋（ ）
A．带上了电B．被磁化
C．温度升高D．质量减小

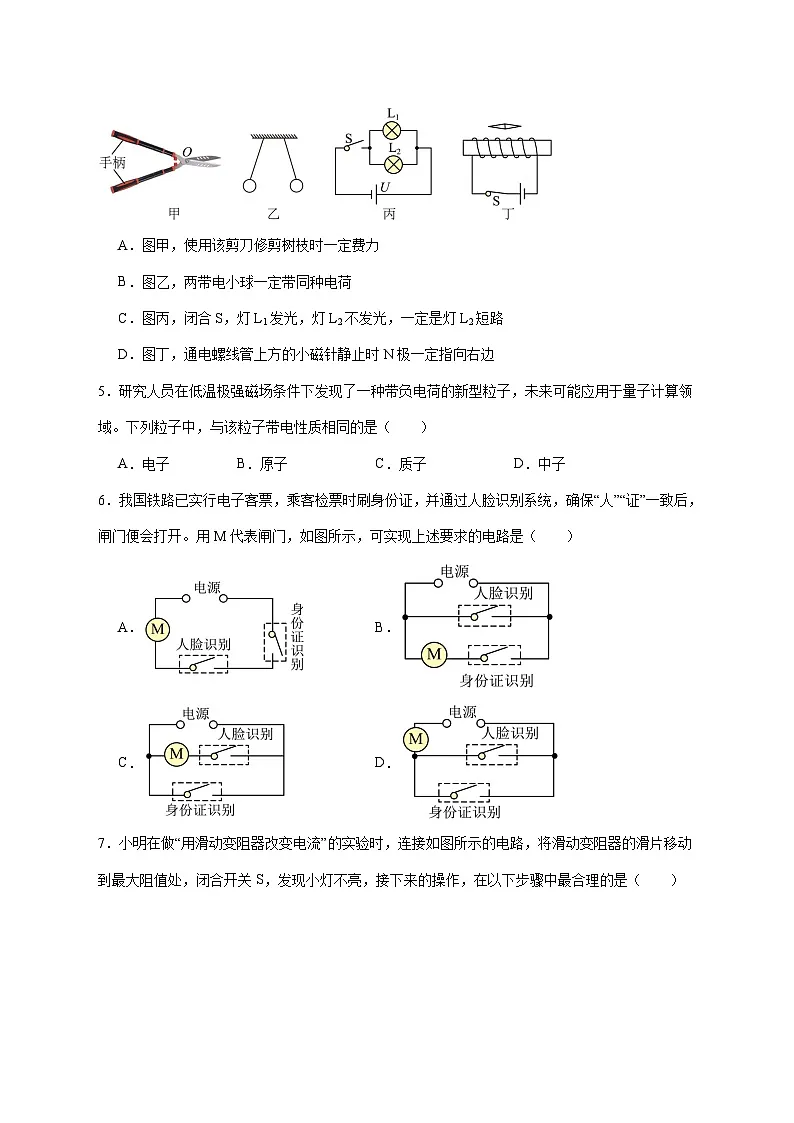

4．对如图所示的四个情景说法正确的是（ ）
A．图甲，使用该剪刀修剪树枝时一定费力
B．图乙，两带电小球一定带同种电荷
C．图丙，闭合S，灯L1发光，灯L2不发光，一定是灯L2短路
D．图丁，通电螺线管上方的小磁针静止时N极一定指向右边
5．研究人员在低温极强磁场条件下发现了一种带负电荷的新型粒子，未来可能应用于量子计算领域。下列粒子中，与该粒子带电性质相同的是（ ）
A．电子B．原子C．质子D．中子
6．我国铁路已实行电子客票，乘客检票时刷身份证，并通过人脸识别系统，确保“人”“证”一致后，闸门便会打开。用M代表闸门，如图所示，可实现上述要求的电路是（ ）
A．B．
C．D．
7．小明在做“用滑动变阻器改变电流”的实验时，连接如图所示的电路，将滑动变阻器的滑片移动到最大阻值处，闭合开关S，发现小灯不亮，接下来的操作，在以下步骤中最合理的是（ ）
A．断开开关S，更换灯泡重新实验
B．断开开关S，增加电池的节数重新实验
C．断开开关S，拆掉导线重新连接电路
D．观察电流表的示数是否为零，判断电路是否断路
8．图甲为测量杯中液体比热容的装置，图乙为液体温度与加热时间的关系图。已知液体质量为，初温为20℃，电加热器的功率为，不计一切热量损失。下列说法正确的是（ ）
A．液体的沸点是100℃
B．液体的比热容是
C．液体持续加热120s后温度会继续升高
D．液体加热至某时刻，温度计示数如图丙，此时温度是43℃
9．噪声是污染环境的公害之一，某科技小组为了监测噪声的强弱，用学生电源、电压表、定值电阻、声敏电阻R等实验器材进行探究，设计如图甲所示电路。其中R的阻值随声音强弱变化如图乙所示。某次测试中，当噪声为70dB时，电压表示数为6V；当噪声为40dB时，电压表示数为3V。下列说法正确的是（ ）
A．阻值为20Ω
B．电源电压为24V
C．电路中电压表示数随声音强弱增大而减小
D．当电压表示数为4.5V时，噪声强度为50dB
10．两个电路元件A和B中的I﹣U图象如图所示，根据图象，下列说法错误的是（ ）
A．元件A的电压与通过它的电流成正比
B．元件B的电阻随温度的升高而减小
C．将它们并联后接到电压为2V的电源上时，干路中的电流为0.6A
D．将它们串联后接到电压为3V的电源上时，A、B电压之比为1:2
11．图甲为某无人机内发动机限速的简化电路，当飞行速度达到时，衔铁B刚好被吸下，油门C的喷油量减小，无人机速度不再增大。已知电源电压为12V，定值电阻为，电磁铁线圈电阻不计，图乙为电阻的阻值随飞行速度变化的关系图。下列说法正确的是（ ）
A．电磁铁下端的极性为S极
B．当飞行速度增大对，电压表的示数减小
C．当飞行速应达到210km/h时，电压表的示数为7.5V
D．若以的速度飞行1min，电阻产生的热量是
12．如图甲，两个相同的容器中分别装有液体a、b，液体a的质量大于b的质量。用两个电热丝分别对液体a、b加热，电热丝的阻值大于的阻值，工作电压相同，且电热丝产生的热量均被液体吸收，液体a、b温度随时间的变化关系如图乙。下列说法正确的是（ ）
A．a、b为同种物质B．a的比热容小于b的比热容
C．相同时间内a、b吸收的热量相等D．的电功率大于的电功率
二、多选题
13．端午节，小梅随爸爸妈妈开车先去加油，随后回老家看望爷爷奶奶。下列说法错误的是（ ）
A．刚一进门，粽香扑鼻而来，表明分子在不停地做无规则运动
B．水常作为汽车发动机冷却剂，是因为水的比热容大
C．小汽车内燃机的压缩冲程，将内能转化为机械能
D．小汽车内燃机的曲轴转动一周，对外做功一次
三、填空题
14．如图，小朋友沿塑料滑梯滑下，长发竖起散开，这是 现象，头发散开的原因是 ；同时由于摩擦生热，臀部发烫，这是通过 方式改变物体内能。
15．将A、B两个金属片插入柠檬制成“水果电池”，用电压表测量水果电池的电压，如图所示，则该电池的正极 （选填“A”或“B”）；如果想获得的电压，则需要把 节这样的“水果电池”串联起来，自由电子从A流向 （选填“电压表”或“B”）。
16．小明制作了一款可调亮度的小台灯，电路如图所示。电源电压保持不变，灯泡的电阻为，不考虑温度对灯丝电阻的影响，滑动变阻器标有“ ”字样，闭合开关后，移动滑片使R的阻值变 时，通过灯泡的电流变大，灯泡变亮，当滑动变阻器R接入电路的阻值最大时，通过灯泡的电流为，此时灯泡两端的电压为 V。若灯泡两端允许的最大电压为，为保证电路安全，滑动变阻器接入电路的最小阻值为 。
17．用煤气炉将的水从20℃加热到70℃，消耗煤气。已知煤气的热值为，水吸收的热量 J；煤气完全燃烧放出的热量 J；煤气炉加热的效率 %。
18．如图甲所示，电源电压保持不变，小灯泡Ｌ的额定电压为，闭合开关S后，当滑片P从滑动变阻器右端滑到左端的过程中，小灯泡L的关系图像如乙图所示，则电源电压为 V，滑动变阻器的最大阻值为 。小灯泡的额定功率是 W。
19．某电蚊香器中所用加热片的电阻与温度的关系图像如图所示，将此加热片接在电压恒定的电源两端，初温为25℃，刚开始时，随着温度的升高，加热片中的电流不断 ，温度达到 ℃时功率达到最大值。若该电蚊香器的实际功率为10W，则工作12h，可使标有“”字样的电能表指示灯闪烁 次。
四、作图题
20．图，根据小磁针静止时的N极方向，用箭头在图中A点标出磁感线的方向和导线中B点的电流方向；图，根据磁体及周围磁场分布情况，在图中标出通电螺线管的N极及电源的正极。
五、实验题
21．在“探究物质的吸热能力”的实验中，两个相同的容器内分别装入质量、初温都相同的两种液体a、b，用相同的电加热器给它们加热，用温度计测量液体的温度，实验装置如图甲所示。
(1)实验中某时刻温度计示数如图乙所示为 ℃。
(2)加热相同的时间，温度变化小的液体吸热能力 （选填“强”或“弱”）；液体的内能增加是通过 （选填“热传递”或“做功”）的方式改变的。
(3)根据实验数据，绘制出了如图丙所示温度随时间变化的图像。分析图像可知：如果要自制暖手袋，应选吸热能力强的液体 （选填“a”或“b”）作为供暖物质，效果更佳。
22．在测量小灯泡发光时的电阻实验中，小灯泡的额定电压为，电源电压恒为。
(1)如图甲所示电路，闭合开关前，应将滑动变阻器的滑片置于 （选填“左”或“右”）端；闭合开关，移动滑片到某一位置，电压表的示数如图乙所示，此时灯泡两端的电压为 V。
(2)根据实验测得的数据，作出小灯泡的图像如图丙所示，则小灯泡正常发光时的电阻为；进一步分析发现，小灯泡的电阻在发生变化，原因是小灯泡电阻随 的改变而改变。
(3)另一组同学在没有电流表的情况下，测量另一只额定电压为的小灯泡的额定功率，设计了如图丁所示的电路，电源电压恒为，滑动变阻器最大阻值为。实验步骤如下：
①闭合开关和，断开，移动滑动变阻器的滑片，使电压表示数为 V，这时小灯泡正常发光；
②闭合开关和，断开，保持①步骤中滑动变阻器滑片的位置不变，此时电压表示数为；
③小灯泡的额定功率P= W。
23．小乐同学利用下列器材：6V电压不变的蓄电池、电流表、电压表、定值电阻（5Ω、10Ω、20Ω各一个）、滑动变阻器（100Ω，0.5A）、开关和导线若干，电路图如甲所示。
(1)请根据如图甲所示的电路图用笔画线代替导线将图乙所示的实物连成完整电路；
(2)开关闭合前，滑动变阻器的滑片调到 （选填“A”或“B”）端。小乐闭合开关移动滑片，测出通过电阻R的电流和对应的电压值，如表所示，检查两电表均无故障，你认为可能的原因是 ；
(3)问题解决后，小乐接着探究电流跟电阻的关系，他依次接入5Ω、10Ω、20Ω三个定值电阻，观察 表使其示数不变。实验过程中他绘制了“电流与定值电阻、电流与变阻器的接入电阻、电流与电路总电阻”之间的图象，如图丙所示，其中反映电流和电路总电阻关系的是 （选填“a”、“b”或“c”）。要利用给定的器材完成整个实验，小乐应控制定值电阻两端电压的范围是 V。
六、计算题
24． 体重超标已影响了部分中学生的身心健康，为了动态监测学生的体重情况，班级科技创新小组设计了一台由电流表改装而成的简易体重计，其电路如图甲所示。已知电源电压恒定，定值电阻R0=5Ω，R为压敏电阻，其阻值与所受到的压力关系如图乙所示，电流表量程为0～0.6A，踏板重力不计，求：
(1)闭合开关S，当体重计空载时，电路中的电流为0.12A，电源电压为多少？
(2)当体重计示数为600N时，电流表示数为多少？
(3)此体重计所能测量的最大体重为多少?
25．如图甲所示电路中，电源电压保持不变，电压表量程可选，电流表量程为，滑动变阻器R2标有“1A”字样，最大阻值未知。闭合开关S1、S3，断开开关S2，将滑动变阻器R2的滑片P从b端移动到a端，得R1的“U﹣I”关系图像如图乙所示。
（1）求电阻R1的阻值和R2的最大阻值；
（2）若闭合开关S2、S3，断开开关S1，使R2的滑片P位于a端，此时电流表示数为0.42A，求R3通电50s产生的电热；
（3）若闭合开关S1、S3，断开开关S2，且电压表的量程为 ，在保证电路元件都安全的情况下，求电路总功率的变化范围。
参考答案
1．D
2．B
3．B
4．B
5．A
6．A
7．D
8．B
9．D
10．A
11．C
12．B
14． 摩擦起电 同种电荷相互排斥 做功
15． B 5 电压表
16． 小 8
17．


40
【详解】[1]水吸收的热量
[2]煤气完全燃烧放出的热量
[3]煤气炉加热的效率
18． 6 20 2.4
【详解】[1][2][3]由电路图可知，灯泡L与滑动变阻器R串联，电压表测L两端的电压，电流表测电路中的电流。当滑片位于左端时，滑动变阻器接入电路中的电阻为零（电路为灯泡的简单电路），此时电路中的电流最大，由图像可知，此时电路中的电流，灯泡两端的电压为6V，即电源的电压，小灯泡的额定电压为，则小灯泡此时正常发光，则小灯泡的额定功率
当滑片位于最右端时，滑动变阻器接入电路中的电阻最大，此时电路中的电流最小，由图像可知，此时灯泡两端的电压，电路中的电流，因串联电路中总电压等于各分电压之和，所以，滑动变阻器两端的电压
滑动变阻器的最大阻值
19． 变大 180 360
【详解】[1][2]由图像可以看出，加热片的电阻刚开始时随温度的升高电阻减小，又加热片两端的电压恒定，所以加热片的电流不断增大，直到温度为180℃，电阻最小，电流最大，功率达到最大值。
[3]电蚊香器的实际功率为P=10W=0.01kW，工作时间t=12h，则电蚊香器消耗的电能为
则电能表指示灯闪烁的次数为
20．
【详解】左图，小磁针静止时，N极向左，因同名磁极相互排斥，异名磁极相互吸引，由此可知，螺线管左侧为N极，右侧为S极，根据磁体外部的磁场方向由N极出发进入S极，据此标出磁感线的方向，则由右手螺旋定则可知电流由右侧流入，即B电流方向应向上，如图所示：
右图，螺线管外部磁场方向由N极指向S极，由图可知螺线管左侧为S极，右侧是N极，由右手螺旋定则可知，螺线管正面电流方向向下，背面电流方向向上，可知电源正极在左侧，如图所示：
21．(1)29
(2) 强 热传递
(3)a
【详解】（1）由图乙可知，温度计的分度值为1℃，实验中某时刻温度计示数如图乙所示为29℃。
（2）[1]用相同的电加热器加热相同的时间，表示吸收相同热量，液体质量相同，由可知，温度变化小的液体比热容大，吸热能力强。
[2]对液体加热，液体吸收热量，液体的内能增加是通过热传递的方式改变的。
（3）由图像可知，质量相同的a、b两种液体，吸收相同热量，即加热相同时间，a升高的温度低，由可知，a的比热容大，a的吸热能力强，因此如果要自制暖手袋，应选吸热能力强的液体a作为供暖物质，效果更佳。
22．(1) 右 2
(2)温度
(3) 1.5 0.75
【详解】（1）[1]为了保护电路，闭合开关前，滑动变阻器的滑片应置于阻值最大处。由图甲可知，滑动变阻器接的是左下接线柱，所以闭合开关前，应将滑动变阻器的滑片置于最右端。
[2]由图乙可知，电压表选用的是0~3V的量程，分度值为0.1V，其示数为2V，即此时灯泡两端的电压为2V。
（2）影响电阻大小的因素有材料、长度、横截面积和温度，当小灯泡两端的电压和通过的电流发生变化时，小灯泡的功率发生变化，温度也会发生变化，从而导致电阻发生变化。
（3）[1]要使小灯泡正常发光，则小灯泡两端的电压应等于其额定电压2.5V。闭合开关S1和S3，断开S2，R与L串联，电压表测滑动变阻器两端电压。由串联电路电压规律可知，移动滑动变阻器的滑片，使电压表示数为时，小灯泡正常发光。
[2]闭合开关S1和S2，断开S3，灯泡L短路，电路中只有R全部接入电路中，电压表测滑动变阻器滑片以左部分电阻两端的电压，示数为1V。保持①步骤中滑动变阻器滑片的位置不变，由串联分压规律可得，代入数据解得
小灯泡正常工作时电路中的电流
小灯泡的额定功率
23．(1)
(2) A 电流表使用前没有调零
(3) 电压 a 1V～2.5
【详解】（1）在探究“电流与电压、电阻的关系”实验中、电路为串联电路，电压表测定值电阻两端电压；根据电路图知滑动变阻器接右下接线柱，实物图连接如下所示：
（2）[1]为了保护电路，闭合开关S前，滑动变阻器应移至阻值最大处，即A端。
[2]分析表格中数据可知：电流值都去掉0.04A时，电流值与电压值成正比，则说明电流表在使用前未调零。
（3）[1]探究电流跟电阻的关系时滑动变阻器与定值电阻串联，定值电阻两端电压始终保持不变，因此依次接入5Ω、10Ω、20Ω三个定值电阻，观察电压表的示数使其不变。
[2]根据串联电路中的总电阻关系可知，总电阻比任一分电阻阻值都大，丙图中，当电流一定时a图像的a的电阻最大，则a反映电流和电路总电阻关系。
[3]根据欧姆定律可知，电流与电阻的乘积为电压；电路中最大电流为0.5A，因此最小总电阻为
当定值电阻最小为5Ω时，滑动变阻器阻值为
结合串联电路电压规律及串联电路电压比等于电阻比
已知
可解得UR＝2.5V，因为在实验过程中要保证定值电阻两端电压不变，因此分压相同，当接最大电阻20Ω时，滑动变阻器满足
解得，符合题意。
当接入电路电阻最大时，此时定值电阻阻值为20Ω，变阻器阻值为100Ω，则结合串联电路电压规律及串联电路电压比等于电阻之比得
已知
可解得UR＝1V，综上所述电压表的取 值范围为1V~2.5V之间。
24．(1)6V
(2)0.3A
(3)1200N
【详解】（1）由图甲可知，闭合开关S，定值电阻与压敏电阻串联，由图乙可知当体重计空载时，，，则电源电压为
（2）由题图乙可知，当体重计示数为600N时，压敏电阻的阻值，此时电路中电流为
（3）已知电流表量程为，当电路中的电流最大为时，体重计测量最大体重，此时压敏电阻的阻值为
由题图乙可知，所能测量的最大体重为1200N。
25．（1） ，；（2）；（3）
【详解】解：（1）闭合开关S1、S3，断开开关S2，滑动变阻器R2与R1串联，将滑动变阻器R2的滑片P从b端移动到a端时，电路中只有R1，由乙图可知，此时R1两端的电压为6V，电流为0.6A，电阻R1的阻值
滑动变阻器R2的滑片P在b端时，滑动变阻器R2与R1串联，变阻器连入电路的电阻最大，此时R1两端的电压为1V，电流为0.1A，R2的最大阻值
（2）电源电压保持不变，若闭合开关S2、S3，断开开关S1，电阻R2与R3并联，电流表测干路电流；使R2的滑片P位于a端，滑动变阻器接入电路的电阻最大为50Ω，通过滑动变阻器的电流
通过R3的电流
R3通电50s产生的电热
（3）若闭合开关S1、S3，断开开关S2，滑动变阻器R2的滑片P在b端时，滑动变阻器R2与R1串联，变阻器连入电路的电阻最大，此时R1两端的电压为1V，电流为0.1A，电路中的电流最小，电路的功率最小，最小功率为
电压表的示数最大时，电路中的电流最大，电流的最大值
电路的最大功率
电路总功率的变化范围为：。
答：（1）电阻R1的阻值为，R2的最大阻值为；
（2）R3通电50s产生的电热为；
（3）电路总功率的变化范围为。U/V
0.5
1.0
1.5
2.0
I/A
0.14
0.24
0.34
0.44
