四川省德阳市第五中学教育集团2025—2026学年九年级上册期中联合考试物理试题【附答案】

这是一份四川省德阳市第五中学教育集团2025—2026学年九年级上册期中联合考试物理试题【附答案】，共28页。试卷主要包含了单选题，填空题，作图题，实验题，计算题等内容，欢迎下载使用。

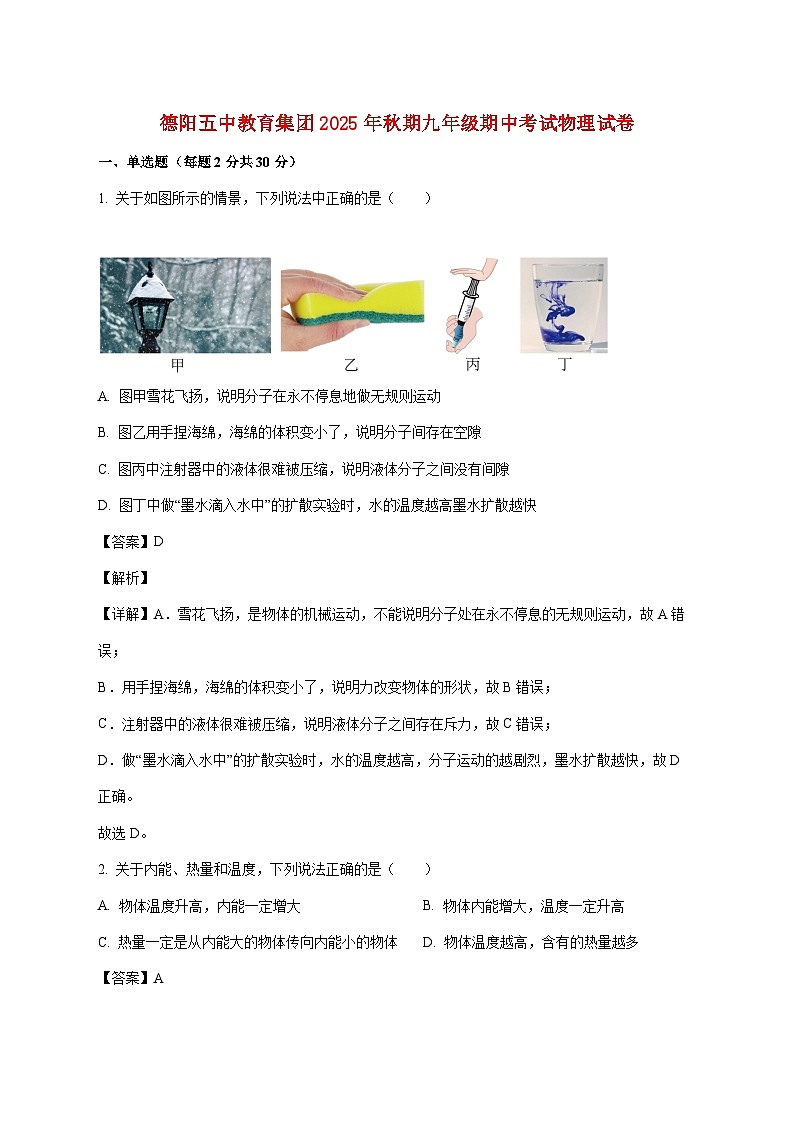

1. 关于如图所示的情景，下列说法中正确的是（ ）
A. 图甲雪花飞扬，说明分子在永不停息地做无规则运动
B. 图乙用手捏海绵，海绵的体积变小了，说明分子间存在空隙
C. 图丙中注射器中的液体很难被压缩，说明液体分子之间没有间隙
D. 图丁中做“墨水滴入水中”的扩散实验时，水的温度越高墨水扩散越快
【答案】D
【解析】
【详解】A．雪花飞扬，是物体的机械运动，不能说明分子处在永不停息的无规则运动，故A错误；
B．用手捏海绵，海绵的体积变小了，说明力改变物体的形状，故B错误；
C．注射器中的液体很难被压缩，说明液体分子之间存在斥力，故C错误；
D．做“墨水滴入水中”的扩散实验时，水的温度越高，分子运动的越剧烈，墨水扩散越快，故D正确。
故选D。

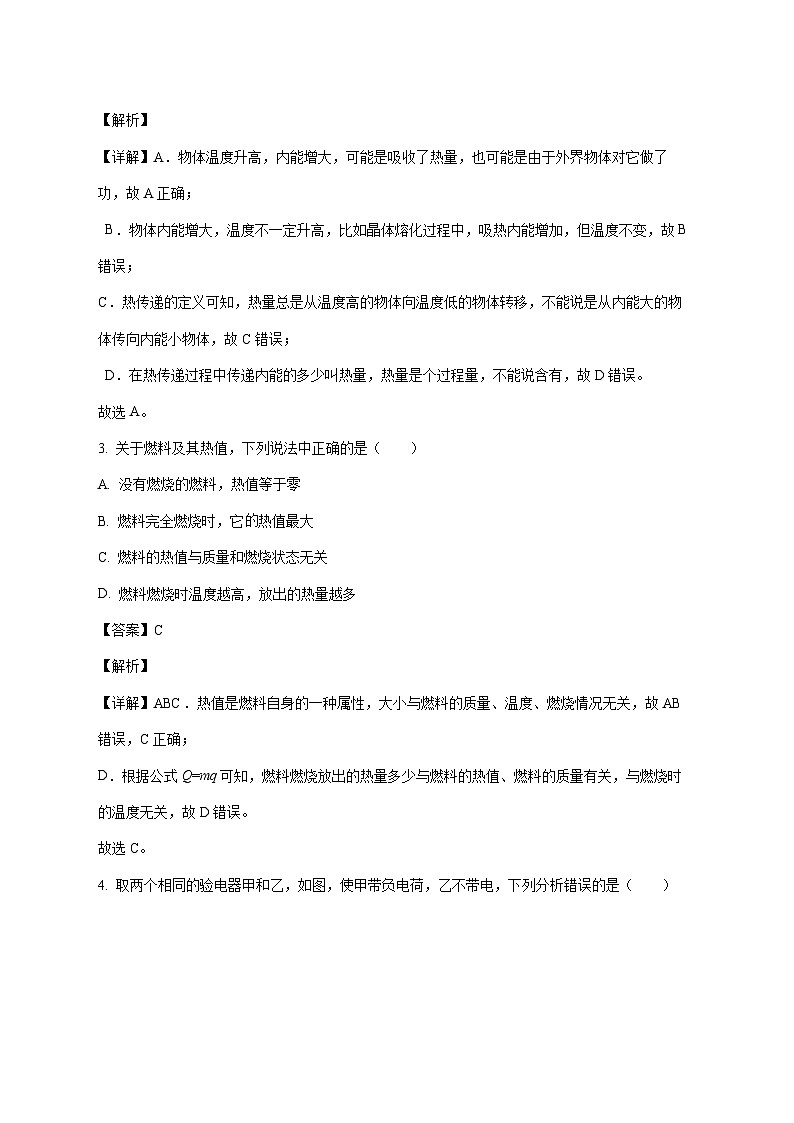

2. 关于内能、热量和温度，下列说法正确的是（ ）
A. 物体温度升高，内能一定增大B. 物体内能增大，温度一定升高
C. 热量一定是从内能大的物体传向内能小的物体D. 物体温度越高，含有的热量越多
【答案】A
【解析】
【详解】A．物体温度升高，内能增大，可能是吸收了热量，也可能是由于外界物体对它做了功，故A正确；
B．物体内能增大，温度不一定升高，比如晶体熔化过程中，吸热内能增加，但温度不变，故B错误；
C．热传递的定义可知，热量总是从温度高的物体向温度低的物体转移，不能说是从内能大的物体传向内能小物体，故C错误；
D．在热传递过程中传递内能的多少叫热量，热量是个过程量，不能说含有，故D错误。
故选A。
3. 关于燃料及其热值，下列说法中正确的是（ ）
A. 没有燃烧的燃料，热值等于零
B. 燃料完全燃烧时，它热值最大
C. 燃料的热值与质量和燃烧状态无关
D. 燃料燃烧时温度越高，放出的热量越多
【答案】C
【解析】
【详解】ABC．热值是燃料自身的一种属性，大小与燃料的质量、温度、燃烧情况无关，故AB错误，C正确；
D．根据公式Q=mq可知，燃料燃烧放出的热量多少与燃料的热值、燃料的质量有关，与燃烧时的温度无关，故D错误。
故选C。

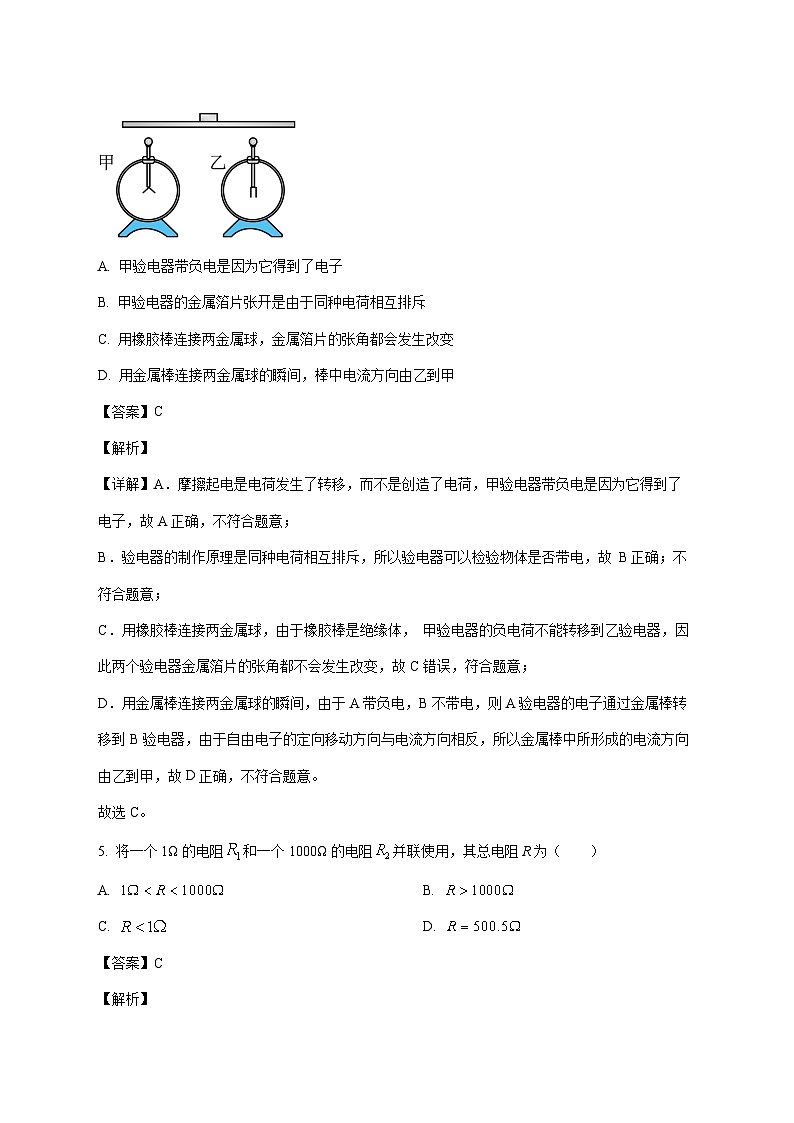

4. 取两个相同的验电器甲和乙，如图，使甲带负电荷，乙不带电，下列分析错误的是（ ）
A. 甲验电器带负电是因为它得到了电子
B. 甲验电器的金属箔片张开是由于同种电荷相互排斥
C. 用橡胶棒连接两金属球，金属箔片的张角都会发生改变
D. 用金属棒连接两金属球的瞬间，棒中电流方向由乙到甲
【答案】C
【解析】
【详解】A．摩擦起电是电荷发生了转移，而不是创造了电荷，甲验电器带负电是因为它得到了电子，故A正确，不符合题意；
B．验电器的制作原理是同种电荷相互排斥，所以验电器可以检验物体是否带电，故 B正确；不符合题意；
C．用橡胶棒连接两金属球，由于橡胶棒是绝缘体， 甲验电器的负电荷不能转移到乙验电器，因此两个验电器金属箔片的张角都不会发生改变，故C错误，符合题意；
D．用金属棒连接两金属球的瞬间，由于A带负电，B不带电，则A验电器的电子通过金属棒转移到B验电器，由于自由电子的定向移动方向与电流方向相反，所以金属棒中所形成的电流方向由乙到甲，故D正确，不符合题意。
故选C。
5. 将一个1Ω的电阻和一个1000Ω的电阻并联使用，其总电阻R为（ ）
A. B.
C. D.
【答案】C
【解析】
【详解】电阻与电阻并联，并联电路总电阻的倒数等于各支路电阻倒数之和，则
所以总电阻，故C符合题意，ABD不符合题意。
故选C。
6. 关于电流、电压和电阻，下列说法中正确的是（ ）
A. 电路中有电压就一定有电流
B. 当导体两端的电压为零时，导体的电阻也为零
C. 电阻一定时，通过导体的电流与其两端的电压成正比
D. 由欧姆定律可得，所以导体的电阻是由它两端的电压和流过的电流决定的
【答案】C
【解析】
【详解】A．电路中有电压且电路是通路，电路中才有电流，故A错误；
BD．导体的电阻是导体的一种性质，与它两端的电压和流过的电流无关，故BD错误；
C．根据欧姆定律，电阻一定时，通过导体的电流与其两端的电压成正比，故C正确。
故选C
7. 车辆在探测到驾乘人员未系安全带时，会在仪表盘上出现指示灯提示，当车速超过 20km/h 时增加声音提示。主驾驶和副驾驶的安全带分别对应开关 S1和 S2，系好安全带,相当于闭合开关，车速超过 20km/h 时开关 S3闭合，蜂鸣器响起。只有当主副驾驶都系好安全带时， 指示灯熄灭，提示音消失。图中最合理的设计方案是（ ）
A. B. C. D.
【答案】B
【解析】
【详解】由题知，未系好安全带时，相当于断开开关，此时指示灯发光，车速超过20km/h时开关S3闭合，蜂鸣器响起，当两人都系好安全带时，相当于两个都闭合开关，指示灯不亮，提示音消失。说明两开关串联，且两开关闭合灯和铃被短路了，所以两开关串联再与指示灯、铃并联，要使电路不会出现短路，即电路中必须串联一个保护电阻。故B符合题意，ACD不符合题意。
故选B。
8. 如图所示的电路中，闭合开关，两灯泡均发光，且两个完全相同的电流表指针偏转均如右下图所示，则通过灯泡L1和L2的电流分别为（ ）
A. 1A 1.5AB. 0.5A 2.5A
C. 1.5A 3AD. 0.5A 2A
【答案】D
【解析】
【详解】由电路图知，两灯并联在电路中，电流表A1测灯L1的电流，A2测干路的电流，而两电流表指针偏转均如右下图，据并联电路的电流特点知，A1所用的量程是0~0.6A，A2所用的量程是0~3A，所以两电流表的示数分别为0.5A和2.5A。那么通过L2的电流
I2=I-I1=2.5A-0.5A=2A
故ABC不符合题意，D符合题意。
故选D。
9. 如图所示的电路中，闭合开关，电压表V1的示数是7V，电压表V2的示数为9V，若L3两端的电压是L1两端电压的两倍，则电源的电压是（ ）

A. 9VB. 10VC. 11VD. 12V
【答案】C
【解析】
【详解】由电路图可知，三灯泡串联，V1测L1、L2两端的电压，V2测L2、L3两端的电压，L3两端的电压是L1两端电压的两倍，假设L1、L2、L3两端的电压分别是U1、U2、U3，则由于串联电路中总电压等于各分电路电压之和，则
U1+U2＝7V﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣①
U2+U3＝9V﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣②
U3＝2U1﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣③
解得：U1＝2V，U2＝5V；U3＝4V；故总电压是
2V+5V+4V＝11V
故选C。
10. 如图为某实验小组设计的电路，电源电压保持不变。闭合开关后电路正常工作，一段时间后，发现只有一只电表示数变大，经排查，故障只发生在电阻R或灯L上，则以下分析正确的是（ ）

A. 一定是灯L短路B. 可能是灯L断路
C. 可能是电阻R短路D. 可能是电阻R断路
【答案】B
【解析】
【详解】由图可知，灯泡和电阻R串联，电压表V1测量电源电压，电压表V2测量灯泡两端的电压，电流表测量电路中的电流。因为电压表V1测量电源电压，电源电压不变，它的示数不变。
AB．如果灯L短路，电压表V2被短路，电压表V2的示数为零，电路中只有R的简单电路，电路的总电阻减小，由欧姆定律可知电路中的电流变大，电流表的示数变大；如果灯L断路，电压表V2串联在电路中，电压表V2的示数等于电源电压，它的示数变大，由于电压表的内阻很大，通过电路的电流很小，电流表的示数几乎为零，故B符合题意，A不符合题意；
C．如果电阻R短路，电路中只有L的简单电路，电路的总电阻减小，由欧姆定律可知电路中的电流变大，电流表的示数变大，电压表V2测量电源电压，电压表V2的示数变大，故C不符合题意；
D．如果电阻R断路，电路断路，电压表V2和电流表的示数为零，电压表V2和电流表的示数都变小，故D不符合题意。
故选B。
11. 学习了电学知识后，小宇同学设计了如题图所示的汽车油量表的工作原理图，连接浮子和滑片的是一根可绕O点转动的轻杆，油量表是由电压表或电流表改装的，已知R0为定值电阻，R相当于滑动变阻器（滑动变阻器R接入的阻值是随油面升降均匀变化），电源电压保持不变，则下列说法正确的是（ ）
A. 方案一中，油量增多时，滑动变阻器R接入电路的阻值变大
B. 方案一中，油量增多时，电流表的示数变小
C. 方案二中，油量增多时，滑动变阻器R接入电路的阻值变大
D. 方案二中，电阻R0的作用不是用来防止电路短路的
【答案】D
【解析】
【详解】AB．方案一中，滑动变阻器与定值电阻R0串联在电路中，当油量增多时，浮子上升，滑片P向下滑动，滑动变阻器接入电路中阻值变小，电路中电流增大，即电流表的示数变大，故AB错误；
C．方案二中，滑动变阻器与定值电阻R0串联在电路中，此时滑动变阻器相当于一个定值电阻，滑片移动时，只是改变了电压表并联的电阻，滑动变阻器的电阻不变，所以油量增多时，浮子上升，滑片P向下滑动，滑动变阻器接入电路中阻值不变，故C错误；
D．方案二中，滑动变阻器相当于一个定值电阻，无论滑片怎么滑动，都不会发生短路，所以电阻R0的作用不是用来防止电路短路的，故D正确。
故选D。
12. 如图所示，电源电压不变，闭合开关S，当滑动变阻器滑片P向右移动时（ ）
A. 电流表A1示数变小，电压表V示数变小
B. 电流表A2示数变大，电压表V示数变大
C. 电压表V示数与电流表A1示数比值不变
D. 电压表V示数与电流表A2示数比值不变
【答案】C
【解析】
【分析】
【详解】AB．由电路图可知，R1与R2并联，电压表测电源的电压，电流表A2测干路电流，电流表A1测R1支路的电流，因电源的电压不变，所以，滑片移动时，电压表V的示数不变，故AB不符合题意；
CD．因并联电路中各支路独立工作、互不影响，所以，滑片移动时，通过R1的电流不变，即电流表A1的示数不变，当滑动变阻器滑片P向右移动时，接入电路中的电阻变大，由可知，通过R2的电流变小，因并联电路中干路电流等于各支路电流之和，所以，干路电流变小，即电流表A2的示数变小，因电压表V的示数不变，电流表A1的示数不变，电流表A2的示数变小，所以，电压表V示数与电流表A2示数比值变大，电压表V示数与电流表A1示数比值不变，故C符合题意，D不符合题意。
故选C。
13. 如图所示，是电阻甲和乙的U-I图像，分析图像，下列判断不正确的是（ ）
A. 当甲两端的电压为0.5V时，通过它的电流为0.1A
B. 当乙两端的电压为2.5V，其电阻值为10Ω
C. 若甲和乙串联，电流为0.4A，则它们两端的总电压为3V
D. 若甲和乙并联，电压为1V，则干路电流为0.6A
【答案】B
【解析】
【详解】A．从图像可知，当甲两端的电压U甲 = 0.5V时，在甲的U-I图像上对应的电流为I甲 = 0.1A，故A正确，不符合题意；
B．从图像可知，当乙两端的电压U乙= 2.5V时，通过乙的电流I乙 = 0.5A。根据欧姆定律，此时乙的电阻 ，故B错误，符合题意；
C．若甲和乙串联，根据串联电路电流处处相等的特点，当电流为0.4A时，通过它们的电流均为 0.4A。从图像可知，此时甲两端的电压U甲=2V，乙两端的电压U乙 = 1V。根据串联电路总电压等于各部分电压之和的特点，它们两端的总电压 U总 = U甲+U乙=2V+1V=3V，故C正确，不符合题意；
D．若甲和乙并联，根据并联电路各支路两端电压相等的特点，当电压为1V时，它们两端电压均为 1V。从图像可知，此时通过甲的电流I甲=0.2A，通过乙的电流I乙=0.4A。根据并联电路干路电流等于各支路电流之和的特点，干路电流 I总 =I甲+ I乙= 0.2A+0.4A=0.6A，故D正确，不符合题意。
故选B。
14. 如图甲所示电路电源电压保持不变。闭合开关S，当滑动变阻器的滑片P从右端滑到左端的过程中R1、R2的I-U关系图像如图乙所示。则下列判断正确的是（ ）
A. 图线A是电阻R1的I-U关系图象
B. 电源电压为18V
C. R1的阻值是30Ω
D. 滑动变阻器R2的最大阻值为300Ω
【答案】B
【解析】
【详解】由电路图可知，R1与R2串联，电压表V1测R1两端的电压，V2测R2两端的电压，电流表测电路中的电流。
A．当滑动变阻器接入电路中的电阻为0时，电路的总电阻最小，由欧姆定律可知电路中的电流最大，R1两端的电压最大，R2两端的电压为0，由图像可知，A为滑动变阻器R2的I-U关系图像，B为电阻R1的I-U图像，故A错误；
BCD．当滑动变阻器接入电路中电阻最大时，电路的总电阻最大，由欧姆定律可知电路中的电流最小，由图像可知，电路中的最小电流I=0.2A，R1两端的电压U1=4V，R2两端的电压U2=14V，因串联电路中总电压等于各分电压之和，所以，电源电压U=U1+U2=14V+4V=18V
定值电阻R1的阻值为
滑动变阻器的最大阻值
故B正确，CD错误。
故选B。
15. 小钊家里有一款电热暖手器，但电热暖手器上的提示灯参数“ ×V×A ”模糊不清了。 为了测量该提示灯 L 的参数，小钊设计了如图甲所示的电路，所用的电源电压恒定，电流表选用0~0.6A 量程， 电压表选用0~15V 量程。小钊进行实验，第一次只闭合开关 S、S1 ，滑片 P 从 a 端移到 b 端；第二次只闭合开关 S 、S2 ，保证电路中所有元件都安全的前提下，最大范围内移动滑片 P 。图乙是这两次实验过程绘制的电压表与电流表示数的关系图像。下列判断正确的是（ ）
A. R0 的阻值为 7.5Ω
B. 小灯泡的参数为“3V 0.4A
C. 只闭合 S 、S2 ， 电路的电流最大时，灯与滑动变阻器的电阻之比为 5 ︰3
D. 只闭合 S 、S2 ，为保证电路安全，滑动变阻器接入电路的阻值范围为 7.5~30Ω
【答案】C
【解析】
【详解】第一次只闭合开关S、S1，滑动变阻器与定值电阻R0串联，电压表测量变阻器的电压，电流表测量电路电流，滑片P从a端移到b端，滑动变阻器接入电路的电阻由最大值变为0，当滑动变阻器的滑片在b端时，电压表的示数为0，则图乙中的直线为此时滑动变阻器的U-I图像；第二次只闭合开关S、S2，滑动变阻器与灯L串联，电压表测量滑动变阻器的电压，电流表测量电路电流，此时变阻器的U-I图像为图乙中的曲线部分。
A．第一次只闭合开关S、S1，滑动变阻器与定值电阻R0串联，电压表测量变阻器的电压，当滑动变阻器两端电压为4V时，电流为0.2A，则电源电压为
当滑动变阻器接入阻值为0时，电流为0.4A，电源电压为
联立上述两式可得U=8V，R0=20Ω，故A错误；
B．只闭合开关S、S2，当电路中电流最大为0.4A时，灯L正常发光，由图乙得，此时变阻器接入电路中电压为3V，则灯泡的额定电压为
则小灯泡的参数为“5V0.4A”，故B错误；
C．只闭合S、S2，电路的电流最大时，灯L与滑动变阻器的电阻之比为
故C正确；
D．只闭合S、S2，为保证电路安全，当电路电流最大为0.4A时，滑动变阻器接入电路中的电阻最小为
当电路电流最小为0.32A时，滑动变阻器两端电压为6.4V，接入电路中的最大值为
所以滑动变阻器接入电路的阻值范围为7.5~20Ω，故D错误。
故选C。
二、填空题（每题2分共38分）
16. 寒冷的冬天，我们可以坐在电火箱旁取暖，也可以跳绳使身体发热。前者是通过______的方式改变人体的内能，后者是通过______的方式改变人体的内能。（选填“做功”或“热传递”）
【答案】 ①. 热传递 ②. 做功
【解析】
【详解】[1]前者是坐在电火箱旁取暖，人吸热，觉得暖和，是通过热传递来改变人体内能。
[2]后者是跳绳使身体发热，人在运动，是通过做功的方式改变人体的内能。
17. 如图所示是单缸四冲程汽油机某一冲程工作示意图，该冲程是________冲程。若该汽油机飞轮速度为，则汽油机1s对外做功________次。
【答案】 ①. 压缩 ②. 10
【解析】
【详解】[1]由图可知，汽油机的两个气门都关闭，活塞向上运动，故属于压缩冲程。
[2]汽油机在一个工作循环中，要连续完成4个冲程，飞轮转动2周，对外做1次功，该汽油机飞轮的转速为1200r/min，则飞轮每秒转动20转，则每秒做功的次数为10次。
18. 三个带电的轻质小球出现如图所示现象，若A球带正电，则因为A球________（选填“失去”或者“得到”）电子，由图可知，C球带________电。
【答案】 ①. 失去 ②. 负
【解析】
【详解】[1]得到电子带负电，失去电子带正电。若A球带正电，则因为A球失去电子。
[2]若A球带正电，A、B球相互排斥，则B球和A球带同种电荷即正电，B球和C球相互吸引，则C球和B球带异种电荷，所以C球带负电。
19. 如图所示，电源电压保持不变，开关S闭合后，、都能正常工作，甲、乙两个电表的示数之比是，此时、的电阻之比是________，若将两个电表换成另一种电表，开关S断开后，甲、乙两个电表的示数之比是________。
【答案】 ①. 3∶2 ②. 3∶2
【解析】
【详解】[1]由图可知，如果甲为电流表将会造成电源短路，如果乙为电流表，将被短路、不能工作，因此甲乙均为电压表。开关S闭合后，、串联，甲电压表测电源电压，乙电压表测两端电压，由串联电路电压特点可知，此时、的电压之比是
串联电路中电流处处相等，则此时、的电阻之比是
[2]若将两个电表换成电流表，开关S断开后，、并联，甲测通过的电流，乙测通过的电流，并联电路中，各支路电压相同，由可知，甲、乙两个电表的示数之比是
20. 在如图所示的电路中，闭合开关S，滑动变阻器的滑片向右滑动的过程中，电流表示数 ___________，电压表示数 ___________。（两空均选填“变大”“变小”或“不变”）
【答案】 ①. 变小 ②. 变小
【解析】
【详解】[1][2]由图可知，该电路为串联电路，电流表测量电路中的电流，电压表测量灯泡两端的电压，闭合开关S，滑动变阻器的滑片向右滑动的过程中，滑动变阻器接入电路的电阻变大，总电阻变大，根据欧姆定律可知，电路中的电流变小，电流表示数变小；根据U=IR可知，灯泡两端的电压变小，电压表示数变小。
21. 两个定值电阻上分别标有“10Ω，1A”和“15Ω，0.8A”字样，将它们串联起来接在某一电路中，该电路两端允许加的最大电压为________；若将两定值电阻并联起来接在某一电路中，干路上允许通过的最大电流是________。
【答案】 ①. 20V ②. 1.67A
【解析】
【详解】[1]将两个定值电阻串联起来接在某一电路中，电路最大电流由允许电流较小的电阻决定，故最大电流为0.8A，总电阻
根据欧姆定律，电路两端允许加的最大电压
[2]将两定值电阻并联起来接在某一电路中，电路最大电压由允许电压较小的电阻决定；电阻R1的最大电压为
R2的最大电压为
故电源最大电压为10V，此时，通过电阻R1的电流
通过电阻R2的电流
干路上允许通过的最大电流
22. 如图所示的电路中，电源电压为6V，且保持不变，电阻、、的阻值分别为、、，如果开关、都闭合时，电流表示数为________A。
【答案】1.25
【解析】
【详解】由图可知，当开关S1、S2都闭合时，R2被短路，R1与R3并联，电流表测量干路的电流。根据并联电路电压的特点可知，，根据欧姆定律可知，通过R1的电流为
通过R3的电流为
根据并联电路电流的特点可知，干路的电流为
即电流表的示数为1.25A。
23. 如图，电源电压为6V且保持不变，定值电阻，滑动变阻器最大阻值为，电流表量程为，在安全范围内滑动变阻器滑片P右滑动时，电流表示数________（选填“变大”“变小”或“不变”），要保证电路安全，滑动变阻器接入电路的阻值范围是________。
【答案】 ①. 变大 ②. 2.5~30
【解析】
【详解】[1]由图可知，定值电阻R1与滑动变阻器R2并联，电流表测量干路的电流。当滑片P向右滑动时，R2接入电路的电阻变小，根据并联电路电阻的特点可知，电路的总电阻变小，电源电压不变，根据欧姆定律可知，电流的总电流变大，即电流表的示数变大。
[2]根据欧姆定律可知，通过R1的电流为
电流表的量程为“0~3A”，根据并联电路电流的特点可知，通过R2的最大电流为
此时滑动变阻器接入电路的最小阻值为
当滑动变阻器接入电路的电阻最大为30Ω时，电路中的电流最小，电路安全，故滑动变阻器接入电路的阻值范围是。
24. 如图所示电路，电源电压不变，R1为定值电阻。闭合开关S，当滑动变阻器R2的滑片P从最大阻值处向右移动时，电压表示数会_______（选填“变大”、“变小”或“不变”）。第一次移动滑片至a位置时电压表的示数为3V；再次移动滑片至b位置时电压表的示数为2V。若前后两次电路中电流之比为1:2，则电源电压为_______V。
【答案】 ①. 变小 ②. 4
【解析】
【详解】[1]由电路图可知，滑动变阻器与定值电阻串联，电压表测滑动变阻器两端电压，当滑动变阻器R2的滑片P从最大阻值处向右移动时，滑动变阻器接入电路的电阻变小，根据串联分压原理可知滑动变阻器两端的电压变小，即电压表示数会变小。
[2]已知两次电路中电流之比为1:2，若第一次通过电路的电流为I，则第二次通过电路的电流为2I，根据串联电路电压规律可知电源电压 ①
②
由①②解得
则电源电压U=3V+IR1=3V+1V=4V
25. 如图甲所示的电路，电源电压不变。为定值电阻，滑动变阻器标有“，”字样，其铭牌上所标的最大阻值模糊不清，电压表的量程为，电流表的量程为。先闭合开关S、，断开、，将滑动变阻器的滑片从最右端移到最左端；再闭合开关S、、，断开，在保证电路安全的前提下最大范围移动滑动变阻器，灯泡电阻变化不可忽略。两次实验中电流表与电压表示数的关系图像如图乙所示。则滑动变阻器的最大阻值为______。任意闭合开关和移动滑片，则电路的最大电流与最小电流之比为______。
【答案】 ①. 30 ②. 6：1
【解析】
【详解】[1]闭合开关S、S1，断开S2、S3，与串联，电流表测电路电流，电压表测滑动变阻器滑片左侧电阻的电压，将滑动变阻器的滑片从最左端移到最右端，电压表的最大示数为3V，则电压为U2=3V，通过电流为，由欧姆定律可知，的最大阻值为
[2]当滑动变阻器的滑片移到最右端，电压表的最大示数为3V，则电压为，通过电流为，由欧姆定律可知，则的阻值为
当四个开关全部闭合，且滑动变阻器的滑片移到最左端时，和L并联，通过的电流为，通过L的电流为0.3A，此时电路中的电流最大为，且不超过电流表量程；
当只闭合S、S1，与串联，且最大时，此时电流最小，大小为
故
三、作图题（每题2分共4分）
26. 将实物图转换成电路图。
【答案】
【解析】
【详解】由实物图可知，小灯泡与电铃并联，一个开关在干路，一个开关在电铃所在支路，电路图如下
27. 如下图乙所示，有灯泡、，开关S，电源，电压表、电流表，滑动变阻器和导线若干，要求：、并联，开关控制整个电路，电流表测总电流，电压表测的电压，滑动变阻器滑片向右移动时只有灯泡变暗。请按要求连接实物图。（两表均接小量程）
【答案】
【解析】
【详解】依题意得，滑动变阻器只与灯泡L2相互影响，则滑动变阻器与灯泡L2串联后，再与灯泡L1并联；滑动变阻器滑片向右移动时只有灯泡变暗，则说明滑片向右移动，接入电路中的电阻变大；开关控制整个电路，电流表测总电流，则开关和电流表都在干路上；电压表测的电压，则电压表并联在L1两端，按题意两表均接小量程，如图所示：
四、实验题（每空1分共14分）
28. 如图所示，甲、乙、丙三图中的装置完全相同。燃料的质量相等，烧杯内液体质量和初温也相同。
（1）比较不同燃料的热值，应选择________两图进行实验，燃料完全燃烧放出的热量的多少是通过________来反映的（选填“温度计上升示数”或“加热时间”）；
（2）利用此实验方法计算出的热值将比真实值________（选填“偏大”或“偏小”）；
（3）如图甲、丙方式加热，如果质量和初始温度均相同的a，b两种液体，吸热后它们的温度随时间变化的图像如图丁所示，由图可以看出，a，b两种液体比热容之比为________。
（4）在（3）小题情况下，讨论当对a，b两种液体同时加热10分钟时，液体a吸收的热量________（选填“大于”或“等于”或“小于”）液体b吸收的热量。
【答案】（1） ①. 甲、乙 ②. 温度计上升示数
（2）偏小 （3）
（4）等于
【解析】
【小问1详解】
[1]比较不同燃料的热值，根据控制变量法，应选择相同液体，并且选择不同燃料，故应选择甲、乙两图进行实验。
[2]温度计上升示数直接反映液体吸收热量多少，从而反映了燃料完全燃烧放出的热量的多少。
小问2详解】
由于实验中存在热量损失等因素，计算所得液体吸收热量多少小于燃料完全燃烧放出的热量的多少，根据可知，利用此实验方法计算出的热值将比真实值偏小。
【小问3详解】
如图甲、丙方式加热，a，b两种液体质量和初始温度均相同，a液体在10min时达到80℃，b液体在20min达到80℃，两种液体末温相同，所以两种液体温度变化量相等，根据可知，比热容和吸收热量成正比。a，b两种液体加热时间之比为，加热时间反映吸收热量
的多少，因此a，b两种液体比热容之比为。
【小问4详解】
对a，b两种液体在相同加热条件下同时加热10分钟时，液体a吸收的热量等于液体b吸收的热量。
29. 某同学利用如图所示的电路来探究“电流与电压的关系”实验时，将所测得的实验数据记录于表中：
（1）在完成表（一）的实验过程中，滑动变阻器的主要作用是________。
（2）由表（一）可得的结论是：当电阻一定时，________；
（3）小明还想利用这个电路进一步探究“电流与电阻的关系”实验时，如果电源电压为6V，他第一次将5Ω的电阻接入电路，调节变阻器的滑片使电压表的读数为2V，记录实验数据。另外所提供的定值电阻有10Ω、15Ω的各一个，为了能完成该实验，他应该选用阻值至少为________Ω的滑动变阻器。在探究“电流与电阻的关系”实验时，滑动变阻器的主要作用是________。
【答案】（1）改变定值电阻两端的电压 （2）电流与电压成正比
（3） ①. 30 ②. 控制定值电阻两端的电压不变
【解析】
【小问1详解】
为得出普遍规律，需要多次实验。该实验中滑动变阻器的作用除了保护电路外，其主要作用是改变定值电阻两端的电压。
【小问2详解】
根据表格数据可知
可得的结论是：当电阻一定时，电流与电压成正比。
【小问3详解】
[1][2]探究“电流与电阻的关系”实验，应控制定值电阻两端的电压不变，滑动变阻器的作用除了保护电路外，主要作用是控制定值电阻两端的电压不变。根据串联分压特点可知
故滑动变阻器的阻值至少为
30. 某实验小组用伏安法测量待测电阻的阻值，设计的实验电路如图甲所示。
（1）该实验的原理是：_______；
（2）连接电路时开关必须断开，滑动变阻器滑片应移到最_______端（选填＂左＂或＂右＂）；
（3）小爱同学用一个电流表和一个已知电阻来测量未知电阻的阻值，他设计的电路图如图乙所示，请将下列实验步骤补充完整。
①闭合开关，断开开关，读出电流表的示数为，则电源电压_______；
②闭合开关和，读出电流表的示数，则通过的电流_______；
③电阻的阻值_______。（用已知量和测出的物理量来表示）
【答案】（1）
（2）右 （3） ①. ②. ③.
【解析】
【小问1详解】
伏安法测量待测电阻的阻值实验中需要测量待测电阻两端的电压和通过待测电阻的电流，由得到待测电阻的阻值。
【小问2详解】
为了保护电路，连接电路时，开关应处于断开状态，滑动变阻器的滑片处于最大阻值处，即最右端。
【小问3详解】
[1]由图乙可知，闭合开关，断开开关，只有接入电路，此时电源电压即为电阻两端电压，电源电压
[2]闭合开关和，此时两电阻并联，电流表测干路电流，则通过的电流为
[3]并联电路中各用电器两端的电压相等，都等于电源电压，因此两端电压为
故电阻的阻值
五、计算题（31题6分，32题8分共14分）
31. 某载重汽车，重，在平直公路上以的速度匀速行驶。已知其所受阻力为自重的0.1倍，其行驶1.5h消耗燃油23.5kg，燃油的热值，求
（1）该汽车发动机的功率；
（2）发动机在这段时间内所做的有用功；
（3）该发动机的热机效率。
【答案】（1）
（2）
（3）34.5%
【解析】
【小问1详解】
汽车重力
阻力
汽车匀速行驶，牵引力等于阻力，即
速度
故汽车发动机的功率
【小问2详解】
发动机在这段时间内所做的有用功
【小问3详解】
燃油完全燃烧放出的热量
发动机的热机效率
32. 如图所示，电源电压保持6V不变，R1=5Ω，R3=10Ω，滑动变阻器R2标有“15Ω 0.5A”字样，电压表的量程为0~3V。
（1）当开关S、S1、S2均闭合时，R2的滑片P滑至a端，电流表的示数为多少？
（2）当闭合开关S、S2，断开S1时，电压表的示数为2V，此时电流表的示数为多少？
（3）当闭合开关S、S2，断开S1时，要使电路安全操作，则滑动变阻器取值范围为多少？
【答案】（1）1.8A；（2）0.4A；（3）2Ω~10Ω
【解析】
【详解】解：（1）当R2的滑片P在a端，变阻器连入电路的电阻为零，当开关S、S1、S2均闭合时，R1和R3并联，电流表测量干路中的电流，通过R1的电流为
通过R3电流
则根据并联电路的电流特点可知电流表示数为
I＝I1+I3＝1.2A+0.6A＝1.8A
（2）只闭合S、S2，断开S1时，R2与R3串联，电压表测量R2两端的电压，已知U2＝2V，根据串联电路总电压等于各分电阻两端的电压之和可得，R3两端的电压为
U3＝U﹣U2＝6V﹣2V＝4V
电流表示数为
（3）只闭合S、S2，断开S1时，R2与R3串联，电压表测量R2两端的电压，此时电路中请允许通过的最大电流为I最大＝0.5A，则R3两端的电压为
根据串联电路总电压等于各分电阻两端的电压之和可得，R2两端的电压为
则此时R2的电阻最小值为
当电压表的示数最大时，即U2''＝3V时R2连入电路的阻值也会最大。根据串联电路总电压等于各分电阻两端的电压之和可得此时R3两端的电压为
U3''=U﹣U2''=6V﹣3V=3V
电路中的最小电流为
此时R2的最大电阻为
所以R2电阻的取值范围为2Ω~10Ω。
答：（1）当开关S、S1、S2均闭合时，R2的滑片P滑至a端，电流表的示数为1.8A；
（2）当闭合开关S、S2，断开S1时，电压表的示数为0.4A；
（3）当闭合开关S、S2，断开S1时，要使电路安全操作，则滑动变阻器取值范围为2Ω~10Ω。电压U/V
1.5
2
2.5
电流I/A
0.15
0.2
0.25
