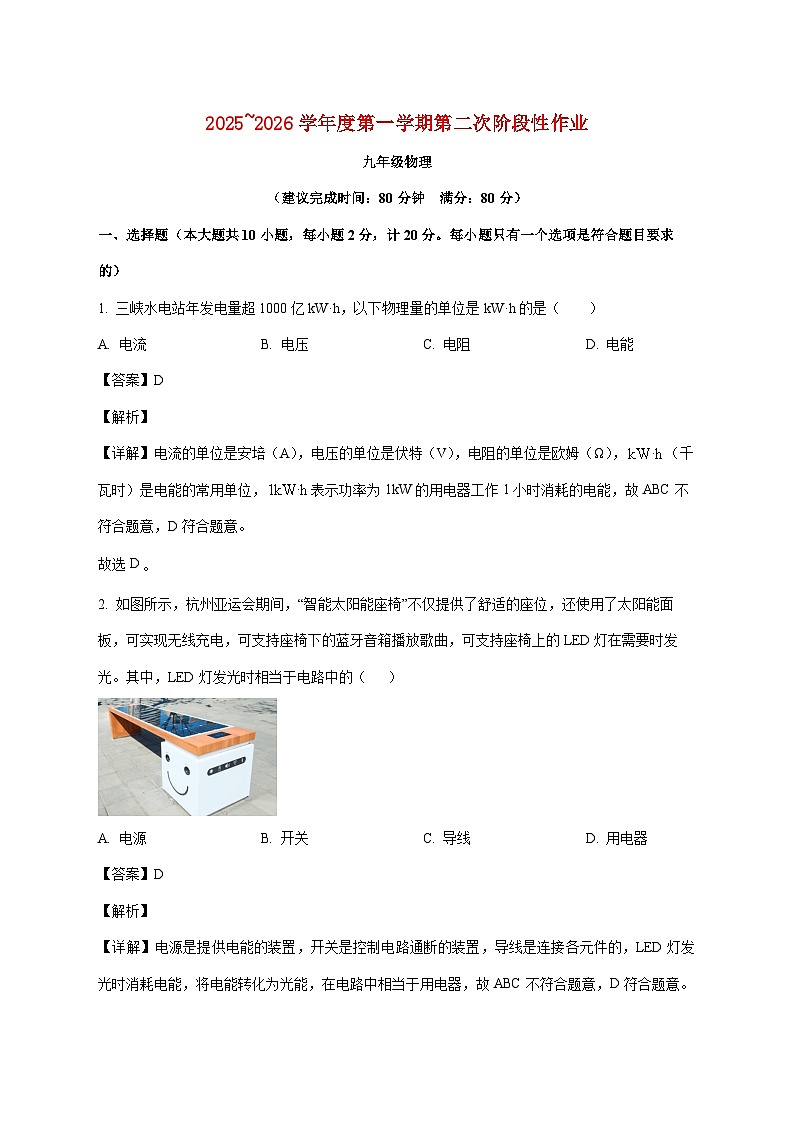

（建议完成时间：80分钟 满分：80分）
一、选择题（本大题共10小题，每小题2分，计20分。每小题只有一个选项是符合题目要求的）
1. 三峡水电站年发电量超1000亿kW·h，以下物理量的单位是kW·h的是（ ）
A. 电流B. 电压C. 电阻D. 电能
【答案】D
【解析】
【详解】电流的单位是安培（A），电压的单位是伏特（V），电阻的单位是欧姆（Ω），（千瓦时）是电能的常用单位，表示功率为1kW的用电器工作1小时消耗的电能，故ABC不符合题意，D符合题意。
故选D
2. 如图所示，杭州亚运会期间，“智能太阳能座椅”不仅提供了舒适的座位，还使用了太阳能面板，可实现无线充电，可支持座椅下的蓝牙音箱播放歌曲，可支持座椅上的LED灯在需要时发光。其中，LED灯发光时相当于电路中的（ ）
A. 电源B. 开关C. 导线D. 用电器
【答案】D
【解析】
【详解】电源是提供电能的装置，开关是控制电路通断的装置，导线是连接各元件的，LED灯发光时消耗电能，将电能转化为光能，在电路中相当于用电器，故ABC不符合题意，D符合题意。
故选D。

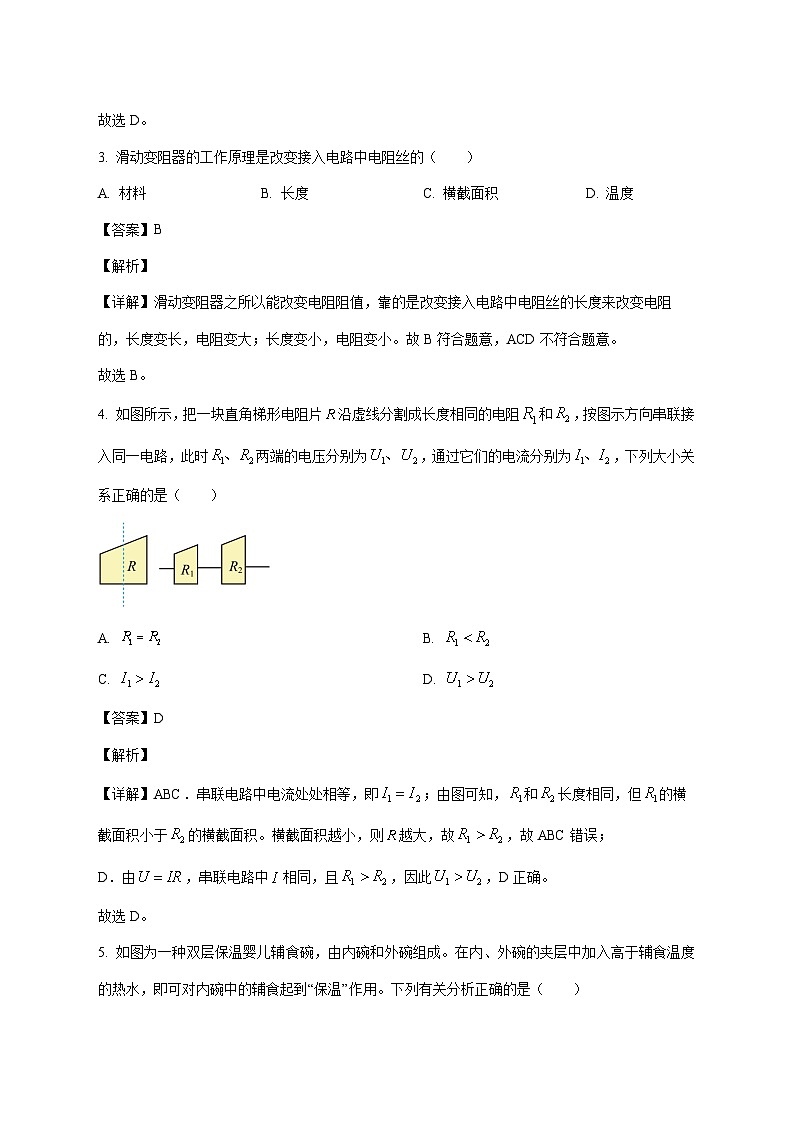

3. 滑动变阻器的工作原理是改变接入电路中电阻丝的（ ）
A. 材料B. 长度C. 横截面积D. 温度
【答案】B
【解析】
【详解】滑动变阻器之所以能改变电阻阻值，靠的是改变接入电路中电阻丝的长度来改变电阻的，长度变长，电阻变大；长度变小，电阻变小。故B符合题意，ACD不符合题意。
故选B。
4. 如图所示，把一块直角梯形电阻片沿虚线分割成长度相同的电阻和，按图示方向串联接入同一电路，此时两端的电压分别为，通过它们的电流分别为，下列大小关系正确的是（ ）
A. B.
C. D.
【答案】D
【解析】
【详解】ABC．串联电路中电流处处相等，即；由图可知，和长度相同，但的横截面积小于的横截面积。横截面积越小，则越大，故，故ABC错误；
D．由，串联电路中相同，且，因此，D正确。
故选D。

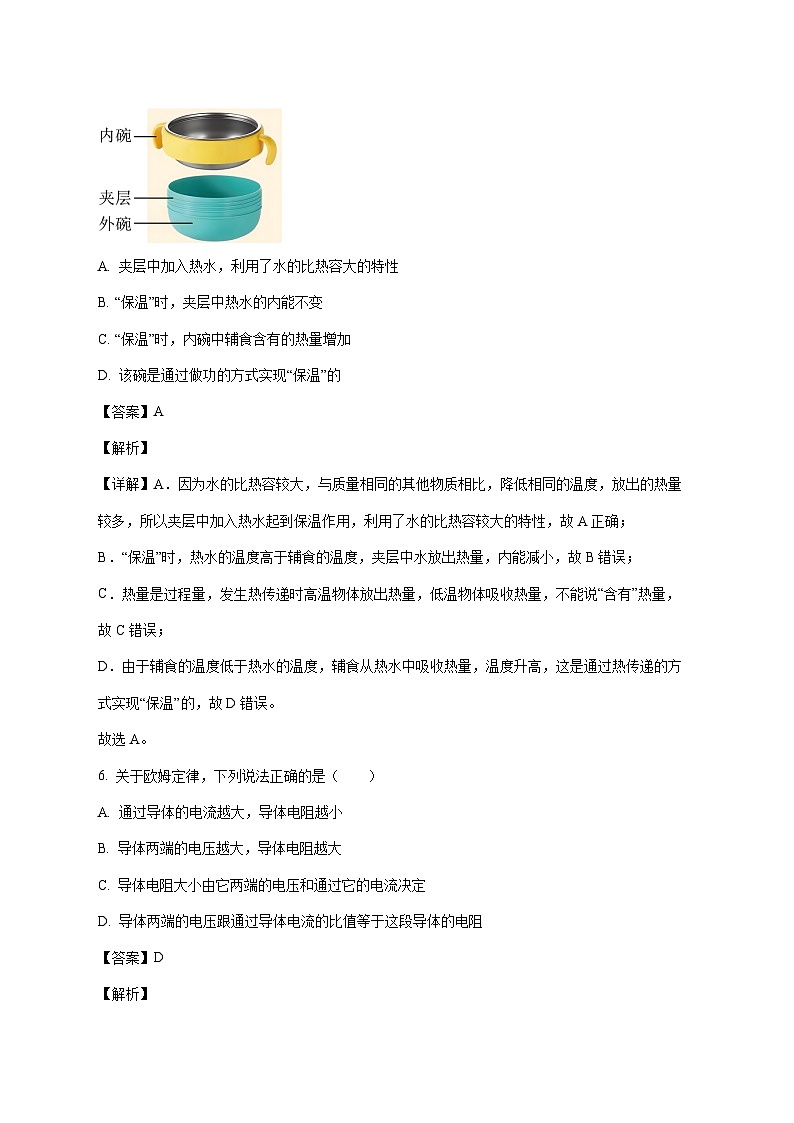

5. 如图为一种双层保温婴儿辅食碗，由内碗和外碗组成。在内、外碗的夹层中加入高于辅食温度的热水，即可对内碗中的辅食起到“保温”作用。下列有关分析正确的是（ ）
A. 夹层中加入热水，利用了水的比热容大的特性
B. “保温”时，夹层中热水的内能不变
C. “保温”时，内碗中辅食含有的热量增加
D. 该碗是通过做功的方式实现“保温”的
【答案】A
【解析】
【详解】A．因为水的比热容较大，与质量相同的其他物质相比，降低相同的温度，放出的热量较多，所以夹层中加入热水起到保温作用，利用了水的比热容较大的特性，故A正确；
B．“保温”时，热水的温度高于辅食的温度，夹层中水放出热量，内能减小，故B错误；
C．热量是过程量，发生热传递时高温物体放出热量，低温物体吸收热量，不能说“含有”热量，故C错误；
D．由于辅食的温度低于热水的温度，辅食从热水中吸收热量，温度升高，这是通过热传递的方式实现“保温”的，故D错误。
故选A。
6. 关于欧姆定律，下列说法正确的是（ ）
A. 通过导体的电流越大，导体电阻越小
B. 导体两端的电压越大，导体电阻越大
C. 导体电阻大小由它两端的电压和通过它的电流决定
D. 导体两端的电压跟通过导体电流的比值等于这段导体的电阻
【答案】D
【解析】
【详解】导体的电阻是导体本身的一种性质，其大小与导体的材料、横截面积、长度和温度有关。电阻的大小与导体两端的电压和通过导体的电流无关，由可知，电阻在数值上等于导体两端的电压与通过导体电流的比值。故D正确，ABC错误。
故选D
7. 如图为我国“翼龙”多用途无人机，它利用传感器感知高度（高度越大越大）。若高度表（电表）示数随飞行高度的增大而增大，下列设计电路符合要求的是（ ）
A. B.
C. D.
【答案】C
【解析】
【详解】A．闭合开关，电阻R0、R串联接入电路，根据欧姆定律，随着传感器的阻值R的增大，电流表示数减小，故A不符合题意；
B．闭合开关，电阻R0、R串联，电压表测电源电压，电压表示数保持不变，故B不符合题意；
C．闭合开关，电阻R0、R串联，电压表测电阻R两端的电压，根据欧姆定律及串联分压规律可知，随着传感器的阻值R增大，电压表示数增大，故C符合题意；
D．闭合开关，电阻R0、R串联，电压表测电阻R0两端的电压，根据欧姆定律，随着传感器的阻值R增大，电压表示数减小，故D不符合题意。
故选C。
8. 如图所示是灯泡L与电阻的电流与电压关系图像，下列说法正确的是（ ）
A. 电阻的阻值为
B. 当灯泡L两端的电压增大时，其阻值也增大
C. 若与串联在的电源上使用，则电路中的电流为
D. 若与并联在的电源上使用，则通过干路的电流为
【答案】B
【解析】
【详解】A．由图像可知，当电阻R两端电压U=4V时，通过的电流I=0.4A，根据欧姆定律可得电阻R的阻值
故A错误；
B．由图像可知，灯泡L的I-U图像是曲线，根据，当灯泡L两端电压增大时，通过的电流增大，且电压增大的幅度比电流增大的幅度大，所以其阻值也增大，故B正确；
C．若L与R串联在5V的电源上使用，根据串联电路的特点，电流处处相等，且总电压等于各分电压之和。由图像可知，当电流I=0.4A时，R两端的电压UR=4V，L两端的电压UL=1V，
即电路中的电流为0.4A，不是0.8A，故C错误；
D．若L与R并联在2V的电源上使用，根据并联电路的特点，各支路两端的电压相等，都为2V。由图像可知，此时通过R的电流IR=0.2A，通过L的电流IL=0.6A，根据并联电路干路电流等于各支路电流之和，可得干路电流
不是0.6A，故D错误。
故选B。
9. 甲、乙两电热丝的电阻之比为4︰3，两端的电压之比为2︰1，则相同时间内消耗电能之比为（ ）
A. 1︰3B. 3︰1C. 2︰3D. 3︰2
【答案】B
【解析】
【详解】相同时间内消耗电能之比为
故B符合题意，ACD不符合题意。
故选B。
10. 如图甲所示电路，为定值电阻，为滑动变阻器。闭合开关，将滑动变阻器的滑片从一端移动到另一端，作出电压表与电流表的示数变化关系如图乙所示。下列说法正确的是（ ）
A. 电源电压为4.5V
B. 的阻值为10Ω
C. 滑动变阻器的最大阻值为25Ω
D. 当电压表示数为1V时，1min内消耗的电能为24J
【答案】C
【解析】
【详解】AB．由电路图可知，闭合开关，两电阻串联接入电路，电流表测通过电路的电流，电压表测滑动变阻器两端的电压，由乙图可知通过电路的电流为0.1A时，滑动变阻器两端的电压为2.5V，通过电路的电流为0.4A时，滑动变阻器两端的电压为1V，串联电路总电压等于各部分电压之和，电源电压
则
解得，电源电压为，故AB错误；
C．当电流最小为0.1A时，滑动变阻器接入电路中的阻值最大，此时滑动变阻器两端的电压为2.5V，则滑动变阻器的最大阻值为
故C正确；
D．由乙图可知，当电压表示数为1V时，通过电路的电流为0.4A，则1min内消耗的电能为，故D错误。
故选C。
二、填空与作图题（本大题共6小题，计18分）
11. 有一个电阻，如果在它两端加的电压时，通过它的电流为，则该电阻的阻值为______；当该电阻两端电压为零时，其阻值为______。
【答案】 ①. 5 ②. 5
【解析】
【详解】[1]该电阻的阻值为
[2]电阻是导体本身的一种性质，它的大小与导体的材料、长度、横截面积和温度有关，与导体两端的电压和通过的电流无关。所以当该电阻两端电压为零时，电阻的阻值仍为。
12. 汽油机是热机的一种，工作时将___________能转化为机械能；从汽油燃烧到输出有用功的过程中，能量的总和___________；汽车在匀速爬坡的过程中（忽略质量变化），它的机械能___________（后两空均选填“增大”“减小”或“不变”）。
【答案】 ①. 内 ②. 不变 ③. 增大
【解析】
【详解】[1]汽油机是热机的一种，工作时将高温高压气体的内能转化为机械能。
[2]能量既不会凭空产生，也不会凭空消失，它只会从一种形式转化为其他形式，或者从一个物体转移到其他物体，而在转化和转移的过程中，能量的总量保持不变，故从汽油燃烧到输出有用功的过程中，能量的总和不变；
[3]汽车在匀速爬坡的过程中（忽略质量变化），速度不变，动能不变，高度增加，重力势能增加，它的机械能增大。
13. 如图所示是一种测量油箱内油量的装置示意图，电源电压恒定，为定值电阻，滑动变阻器的滑片与滑杆连接，滑杆可以绕固定轴转动，油量表由电压表改装而成。当油箱中的油面下降时，接入电路的电阻值___________，油量表的示数___________。（均选填“增大”“减小”或“不变”）
【答案】 ①. 增大 ②. 减小
【解析】
【详解】[1][2]由图可知，滑动变阻器R与定值电阻R0串联，电压表测量定值电阻R0两端的电压。当油箱中液面下降时，滑片向上滑动，滑动变阻器R接入电路的电阻增大，根据串联电路分压原理可知，滑动变阻器两端的电压增大，根据串联电路电压的特点可知，R0两端的电压减小，即油量表的示数减小。
14. 如图是小英家上月初和上月末电能表的示数，则小英家上月用电__________度；该电能表应在___________的电路中使用；若某段时间电能表上指示灯闪烁320次，则该段时间小英家消耗电能___________J。
【答案】 ①. 101.1 ②. 220 ③.
【解析】
【详解】[1]小英家上月消耗的电能
[2]根据图片中数据“220V”，可知该电能表应在220V的电路中使用。
[3]若某段时间电能表上指示灯闪烁320次，则该段时间小英家消耗电能
15. 坐位体前屈测试仪原理如图所示，已知电源电压为，定值电阻，其中电阻丝粗细均匀，总长度为。闭合开关，挡板在端时，坐位体前屈成绩为0，电流表的示数为；将挡板推到端时，坐位体前屈成绩为。电流表示数的大小___________（选填“能”或“不能”）反映被测试者的成绩；电阻丝的最大阻值为___________；挡板在端时，电压表的示数为___________；电压表示数为时，被测试者的成绩是___________cm。
【答案】 ①. 不能 ②. 90 ③. 4.5 ④. 20
【解析】
【详解】[1]由图可知，R₂全部接入电路中，移动挡板P无法改变电阻丝R₂接入的阻值，根据欧姆定律可知，电路中的电流也不变，因此电流表示数的大小不能反映被测试者的成绩。
[2]因为电压表相当于断路，所以电阻丝全部接入电路，由可知，电路中的总电阻为
由串联电路的电阻规律可知，电阻丝R₂的最大阻值
[3]当挡板P在A端时电压表测整个电阻丝R₂两端的电压，其示数为
[4]电压表示数为3V时，则电压表测量的电阻为
则PB的长度为
16. 按要求完成下列作图；
（1）请根据图甲电路图完成对应的实物电路的连接，导线不得交叉。
（2）如图乙是实践小组设计的调光台灯模拟电路，其中、、是电位器的三个接线柱。要求，闭合开关后，当旋钮带动滑片顺时针转动时，灯泡变亮，请完成该电路的连接。
【答案】（1） （2）
【解析】
【小问1详解】
图甲的电路图可知，灯泡与并联，开关在干路中控制整个电路，开关与灯泡在一条支路中，连接的实物图如图所示：
【小问2详解】
滑片顺时针旋转时，灯变亮，即电路中电流变大，由于电源电压不变，所以电位器的电阻变小，则电位器连入电路的电阻丝变短，所以电位器连入的接线柱b和接线柱c，如图所示：
三、实验与探究题（本大题共4小题，计22分）
17. 请完成下列填空。
（1）如图甲所示，电阻箱的示数为___________。
（2）如图乙所示，抽去玻璃板，二氧化氮与空气混合，这是___________现象。
（3）如图丙所示。用带电的橡胶棒接触验电器的金属球时，验电器的金属箔片会张开，原因是___________。
（4）如图丁所示，在“探究影响导体电阻大小的因素”实验中，通过观察___________来比较导体电阻的大小更精准。
【答案】（1）2028
（2）扩散 （3）同种电荷相互排斥
（4）电流表示数
【解析】
【小问1详解】
电阻箱读数规则为“各旋钮指示数值×对应倍率后相加”。图甲中，×1000挡为2、×100挡为0、×10挡为2、×1挡为8，故示数为
【小问2详解】
抽去玻璃板后，二氧化氮（密度大）与空气自发混合，这是扩散现象，体现了分子的无规则运动。
【小问3详解】
带电橡胶棒接触验电器后，电荷转移到金属箔上，使两片金属箔带同种电荷，同种电荷相互排斥，因此金属箔张开。
【小问4详解】
图丁电路中，通过观察电流表的示数来比较电阻大小更精准（电阻越大，电路中电流越小；电阻越小，电流越大）；而灯泡亮度变化易受视觉误差影响，电流表能定量反映电流变化。
18. 小方用如图甲所示电路探究“电流与电压的关系”。
（1）连接电路前，电流表的指针如图乙所示，接下来应进行的操作是___________。
（2）该实验中滑动变阻器的作用除了保护电路外，还可以___________。
（3）实验中测得三组数据如上表所示，分析数据可得出结论：在导体电阻一定时，通过导体的电流与导体两端的电压成___________。
（4）若将定值电阻换成小灯泡___________（选填“能”或“不能”）达到本实验的探究目的。
【答案】（1）将电流表调零
（2）改变定值电阻两端的电压
（3）正比 （4）不能
【解析】
【小问1详解】
连接电路前，电流表的指针不在零刻度线处，说明未对电流表指针进行调零，接下来应进行的操作将电流表调零。
【小问2详解】
该实验中滑动变阻器的作用除了保护电路外，还可以通过移动滑动变阻器的滑片来改变定值电阻R两端的电压，从而进行探究电流与电压的关系。
【小问3详解】
根据实验数据分析总结得出结论，在导体电阻一定时，导体两端的电压越大，通过导体的电流越大，即通过导体的电流与导体两端的电压成正比。
【小问4详解】
若将定值电阻换成小灯泡不能达到本实验的探究目的，因为探究电流与电压关系时，要控制电阻不变，小灯泡的电阻不是个定值，小灯泡的电阻会随温度升高而变大，所以不能达到本实验的探究目的。
19. 小华同学为了探究“电流与电阻的关系”，设计了如图甲所示的实验电路，她在学校实验室找来了如下一些实验器材：电压恒为3V的电源，电流表、电压表各一只，一个开关，阻值分别为10Ω、20Ω、50Ω的定值电阻各一个，滑动变阻器上标有“20Ω 1A”字样，导线若干。
（1）在连接实验电路时，应将开关处于_____状态。闭合开关前，应将滑动变阻器滑片滑到最_____（选填“左”或“右”）端；
（2）小华先把10Ω的电阻接入电路，移动滑动变阻器的滑片P，使电压表示数为2V。读出电流表示数后，断开开关，她直接拆下10Ω的电阻，改换成阻值为20Ω的电阻继续做实验，闭合开关，电压表示数如图乙所示，其示数是_____V。要完成这次实验，接下来她应将滑动变阻器的滑片P向_____（选填“左”或“右”）端移动，使电压表的示数为_____V；
（3）当小华改用50Ω的电阻继续实验时，发现无论怎样移动滑动变阻器滑片，都无法使电压表示数达到实验要求的值，你认为“电压表的示数无法达到实验要求的值”的原因可能是（ ）
A. 滑动变阻器的最大阻值太大B. 电压表的测量范围选小了
C. 滑动变阻器的最大阻值太小D. 滑动变阻器烧坏了
（4）小华解决了上述问题后，完成了实验．她利用收集到多组数据作出了如图丙所示的电流随电阻变化的关系图像．分析图像可得出电流与电阻的关系是_____。
【答案】（1） ①. 断开 ②. 右
（2） ①. 2.4 ②. 右 ③. 2
（3）C （4）当电阻两端电压一定时，通过导体的电流与电阻成反比
【解析】
【小问1详解】
[1][2]为了保护电路，连接电路时开关应处于断开状态，且闭合开关前应将滑动变阻器的滑片移动到阻值最大处，即应将滑片滑到最右端。
【小问2详解】
[1]电源电压恒为3V，故电压表接入小量程，由图乙可知，电压表的分度值为0.1V，故此时电压表的读数为2.4V。
[2][3]小华先把10Ω的电阻接入电路，移动变阻器的滑片P，使电压表示数为2V，故实验中控制定值电阻两端的电压为2V，根据串联分压可知，当用20Ω的电阻替换10Ω的电阻时，定值电阻两端电压变大，故应减小定值电阻两端电压，即增大滑动变阻器两端电压，故应增大滑动变阻器接入电路中的电阻，即应将滑片向右移动，直到电压表的示数为2V。
【小问3详解】
电源电压恒为3V，定值电阻两端的电压恒为2V，则滑动变阻器两端电压为
当改用50Ω的电阻实验时，根据串联分压可知，则有，解得
故电压表的示数无法达到实验要求的值是因为滑动变阻器的最大阻值太小了，故ABD不符合题意，C符合题意。
故选C。
【小问4详解】
由图丙可知，电流与电阻的乘积为一定值，故得出电流与电阻的关系是：电压一定时，电流与电阻成反比。
20. 小明用如图甲所示的电路测量未知电阻的阻值，电源电压为保持不变。
（1）请用笔画线代替导线，将图甲中的实物电路连接完整，要求当滑片向左移动时，电流表的示数减小。
（2）检查无误后闭合开关，发现电流表几乎无示数，电压表示数接近3V，移动滑片，电表示数均无变化，则电路故障可能是________。
（3）排除故障后，某次测量时，电压表示数为，电流表示数如图乙所示，则此时通过的电流为_________，本次测得的阻值为_________。
（4）接下来小明改变滑片位置进行多次测量，目的是_________。
（5）同组的小红又增加了一个已知阻值为的定值电阻和一个单刀双掷开关，设计了如图丙所示的电路图测量未知电阻的阻值。
①闭合开关后，移动滑片至某一位置，将接通触头1，电压表示数为；
②保持滑片的位置不变，_________，电压表示数为；
③未知电阻的阻值=_________（用、、表示）。
【答案】（1） （2）电阻断路
（3） ①. 0.5 ②. 5
（4）求平均值，减小误差
（5） ①. 将接通触头2 ②.
【解析】
小问1详解】
测量未知电阻的阻值时，定值电阻和滑动变阻器串联，电压表应该测量定值电阻Rx两端的电压，即电压表并联在电阻两端；当滑片P向左移动时，电流表的示数减小，说明滑动变阻器接入电路的电阻增大，所以应将滑动变阻器的右下接线柱接入电路，连接方式为：将滑动变阻器的右下接线柱与未知电阻的左端接线柱相连。如图所示：
【小问2详解】
电流表几乎无示数，说明电路可能断路；电压表示数接近3V（电源电压），说明电压表与电源两极相连通，移动滑片P，电表示数均无变化，所以故障可能是断路。
【小问3详解】
[1]由图乙可知，电流表选用的是0~0.6A量程，分度值为0.02A，其示数为0.5A。
[2]根据欧姆定律，可得
【小问4详解】
改变滑片位置进行多次测量，目的是多次测量求平均值，减小误差。
【小问5详解】
[1]②保持滑片P的位置不变，将接通触头2，电压表示数为，即两端的电压为，这样可以求得电路电流为；
[2]当接通触头1时，电压表测与两端的总电压；当接通触头2时，电压表测两端的电压。根据串联电路电流处处相等，即
解得。
四、综合题（本大题共3小题，计20分）
21. 如图是户外烧水用的卡式炉，卡式炉的气罐内装有可燃性气体丁烷。某次露营时，使用卡式炉将，的水加热至，消耗丁烷。已知，丁烷的热值为，求：
（1）水吸收的热量。
（2）卡式炉的热效率。
【答案】（1）
（2）56%
【解析】
【小问1详解】
根据得，水吸收的热量为
【小问2详解】
由得，丁烷完全燃烧放出的总热量为
卡式炉的热效率为
22. 如图所示的电路中，电源电压不变，电阻的阻值为，闭合开关，电流表的示数为，电流表的示数为，求：
（1）电源电压；
（2）电阻的阻值；
（3）通电时间内，电路消耗的电能。
【答案】（1）6V （2）
（3）66J
【解析】
【小问1详解】
由电路图可知，电阻和并联，电流表A测量干路电流，电流表A1测量通过的电流，由欧姆定律可知，两端的电压为
根据并联电路中电压的规律可知，电源电压为
小问2详解】
根据并联电路的电流特点，所以通过电阻R₂的电流为
两端的电压为
根据欧姆定律可得，电阻的阻值为
【小问3详解】
通电10s时间内，电路消耗的总电能为
23. 照度是一个表示光的强度的物理量，单位为勒克斯（lx），一块光敏电阻的阻值随光的照度变化曲线如图甲所示。科学探究小组的同学利用这块光敏电阻设计了一个如图乙所示的“照度计”，其中定值电阻，电源电压为，电压表的量程均为0~6V。在实验室里测试时，他们将滑动变阻器的滑片滑到最左端，闭合开关，电压表的示数分别为。求：
（1）由图甲可知，光敏电阻的阻值随照度的增强而___________（选填“变大”或“变小”）。要使照度增强时，照度计的示数增大，应将图乙电路中___________（选填“”或“”）改装为照度计的刻度表。
（2）测试时，实验室里光的照度是多少？
（3）将滑动变阻器的滑片滑到最右端时，该“照度计”能测量的照度最大值是多少？
【答案】（1） ①. 变小 ②.
（2）
（3）
【解析】
【小问1详解】
[1]由图甲可知，当照度增大时，光敏电阻的阻值减小，即光敏电阻的阻值随照度的增强而变小。
[2]分析电路图，定值电阻、光敏电阻串联，已知照度增强时，光敏电阻阻值变小，根据串联电路的分压原理，可知此时并联在光敏电阻两端的电压表示数随照度的增强而变小，并联在定值电阻两端的电压表示数随照度的增强而变大，所以要使照度增强时，照度计的示数增大，应将电压表改装为照度计的刻度表。
【小问2详解】
由图乙电路图可知，定值电阻、光敏电阻和滑动变阻器三者串联，电压表测量两端的电压，电压表测量两端的电压。
此时电路中的电流：
则光敏电阻的阻值
由图甲可知，测试时实验室里光的照度为。
【小问3详解】
将滑动变阻器的滑片滑到最右端时，滑动变阻器接入电路中的阻值为零，则电路中定值电阻、光敏电阻串联。当照度增强时，电压表示数增大。电压表、的量程均为0~6V，则当电压表示数最大为时，光敏电阻阻值最小，对应的照度最大，根据串联分压原理则有
解得
由图甲可知，该照度计能测量的照度最大值为。实验次数
1
2
3
电压
1
2
2.8
电流
0.1
0.2
0.28
