2021-2022学年广东省广州市增城区九年级上学期期末物理试卷（含答案）

这是一份2021-2022学年广东省广州市增城区九年级上学期期末物理试卷（含答案），共14页。试卷主要包含了选择题，解答题等内容，欢迎下载使用。

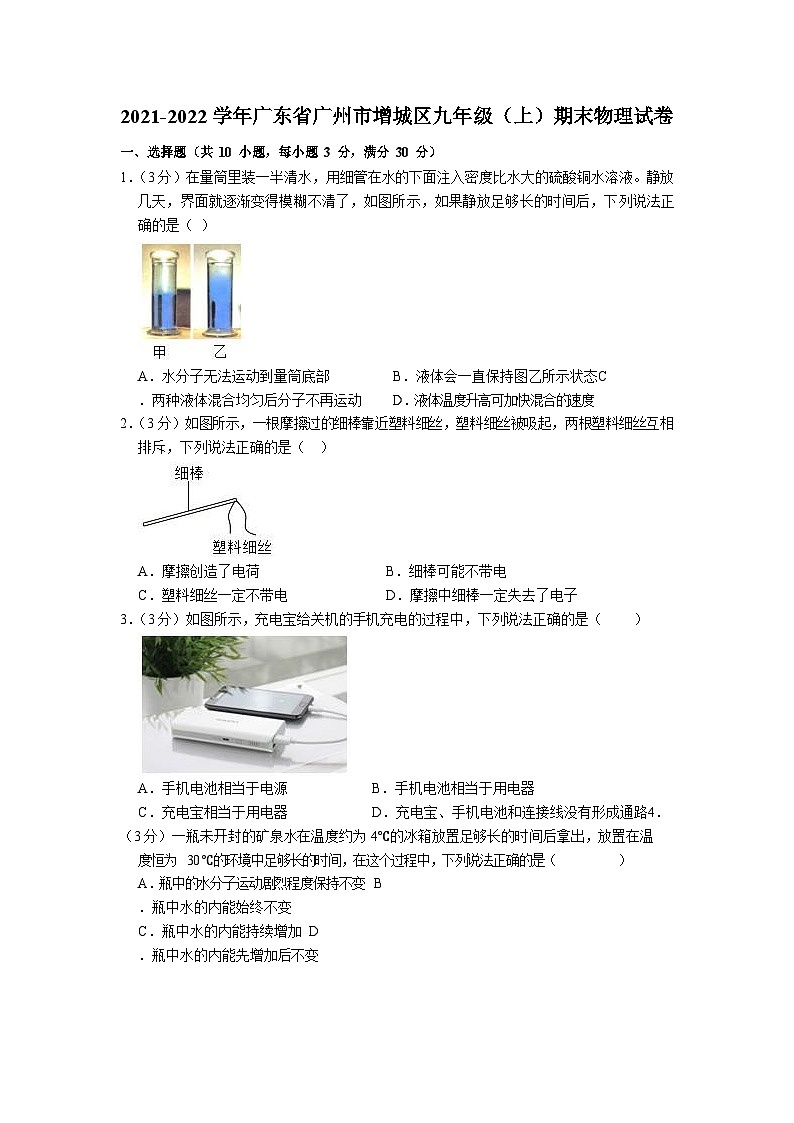

1．（3 分）在量筒里装一半清水，用细管在水的下面注入密度比水大的硫酸铜水溶液。静放几天，界面就逐渐变得模糊不清了，如图所示，如果静放足够长的时间后，下列说法正 确的是（ ）
A．水分子无法运动到量筒底部B．液体会一直保持图乙所示状态C．两种液体混合均匀后分子不再运动D．液体温度升高可加快混合的速度
2．（3 分）如图所示，一根摩擦过的细棒靠近塑料细丝，塑料细丝被吸起，两根塑料细丝互相排斥，下列说法正确的是（ ）
A．摩擦创造了电荷B．细棒可能不带电
C．塑料细丝一定不带电D．摩擦中细棒一定失去了电子
3．（3 分）如图所示，充电宝给关机的手机充电的过程中，下列说法正确的是（）
A．手机电池相当于电源B．手机电池相当于用电器
C．充电宝相当于用电器D．充电宝、手机电池和连接线没有形成通路4．（3 分）一瓶未开封的矿泉水在温度约为 4℃的冰箱放置足够长的时间后拿出，放置在温
度恒为 30℃的环境中足够长的时间，在这个过程中，下列说法正确的是（）
A．瓶中的水分子运动剧烈程度保持不变B．瓶中水的内能始终不变
C．瓶中水的内能持续增加 D．瓶中水的内能先增加后不变

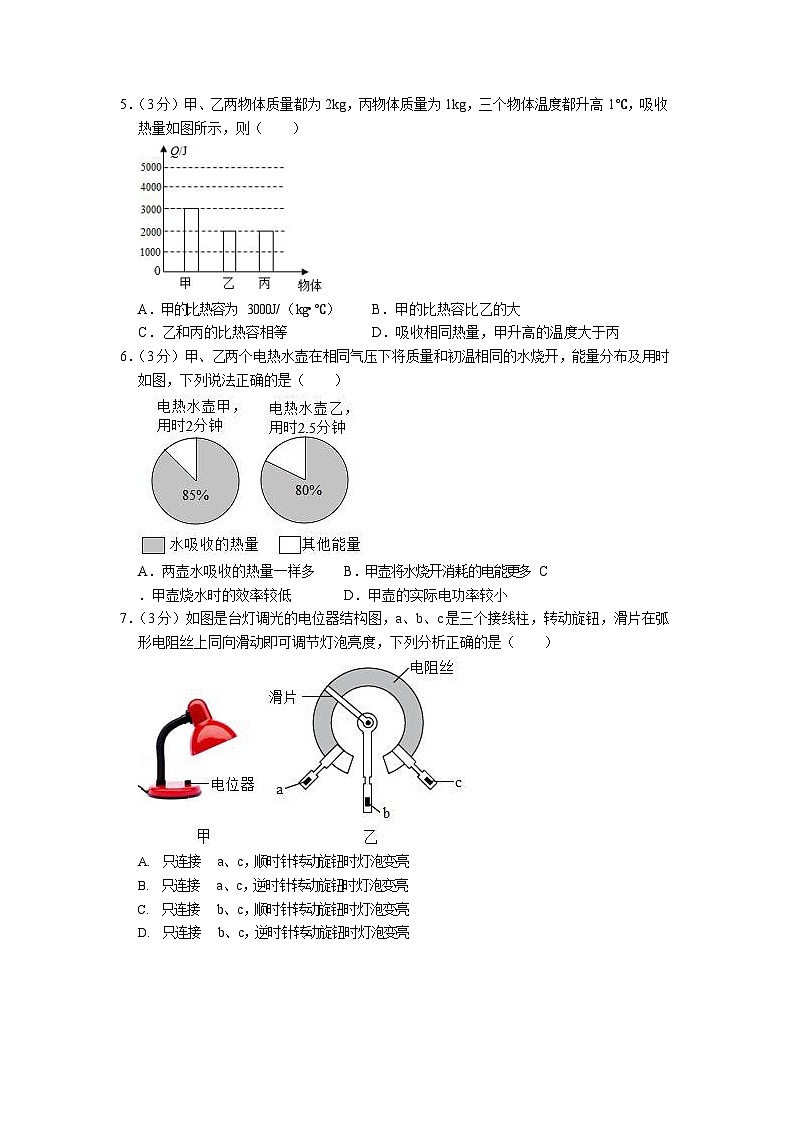

5．（3 分）甲、乙两物体质量都为 2kg，丙物体质量为 1kg，三个物体温度都升高 1℃，吸收热量如图所示，则（）
A．甲的比热容为 3000J/（kg•℃）B．甲的比热容比乙的大
C．乙和丙的比热容相等D．吸收相同热量，甲升高的温度大于丙
6．（3 分）甲、乙两个电热水壶在相同气压下将质量和初温相同的水烧开，能量分布及用时如图，下列说法正确的是（）
A．两壶水吸收的热量一样多B．甲壶将水烧开消耗的电能更多C．甲壶烧水时的效率较低D．甲壶的实际电功率较小
7．（3 分）如图是台灯调光的电位器结构图，a、b、c 是三个接线柱，转动旋钮，滑片在弧形电阻丝上同向滑动即可调节灯泡亮度，下列分析正确的是（）
只连接 a、c，顺时针转动旋钮时灯泡变亮
只连接 a、c，逆时针转动旋钮时灯泡变亮
只连接 b、c，顺时针转动旋钮时灯泡变亮
只连接 b、c，逆时针转动旋钮时灯泡变亮
8．（3 分）分别将 LED 灯 L1 和小灯泡 L2 分别接入电路，测得电压电流如图所示，实验中
LED 灯比小灯泡亮得多。下列说法正确的是（）
A．L1 所做的功比 L2 多
B．L1 做功比 L2 做功快
C．L1 每秒钟消耗电能比 L2 少
D．L1 每秒钟消耗电能比 L2 多
9 ．（ 3 分 ） 关 于 如 图 所 示 的 电 路 ， 下 列 说 法 中 正 确 的 是 （）
甲电路闭合 S 后两灯都不发光
甲电路去掉导线 a 后两灯串联
乙电路闭合 S 后电路将会短路
丙电路闭合 S 后电路将会短路
10．（3 分）小敏触摸电冰箱门时感到手“麻”，下面列出小敏对造成“麻”原因的四种猜想，你认为其中猜想合理的是（）
火线断路
火线、零线短接
火线与电冰箱的金属外壳接触D．电冰箱的金属外壳接了地线
二、解答题（共 10 小题，满分 60 分）
11．（2 分）图甲为小灯泡的内部结构图，如图乙连接，各处接触良好，电池电量充足，此时（选填“有”或“没有”）电流经过小灯泡灯丝，此电路是（选填“通路”、“断路”或“短路”）。
12．（6 分）如图连接两灯，请在方框内画出对应的电路图。闭合开关后，发现两个灯均不发光。将电压表并联在 L1 两端，闭合开关，电压表指针明显偏转；将电压表并联在 L2 两端时，闭合开关，电压表无示数，则两灯不发光的原因可能是。
13．（6 分）（1）如图，试电笔接触导线 b 时，试电笔的氖管发光，此时是否有电流流经人体？ ，b 线是 （选填“火线”或“零线”）。
（2）请在图中按要求连接电路。要求：开关 S 闭合，电动机和 LED 灯都能正常工作；
LED 烧坏，闭合开关，电动机还能工作。
14．（3 分）如图，水加热一段时间，橡皮塞被“喷”出。橡皮塞受水蒸气压力飞出的过程，水蒸气的能主要转化为的机械能。这个过程的能量转化形式与热机 冲程相同。
15．（3 分）如图是某装置工作时的能量流向图，此装置可能是 （选填“热机”、“电灯”、“电动机”），内能为 J，该装置效率为 。
16．（5 分）（1）0.7g 酒精完全燃烧释放的热量是 2.1×104J，这些热量全部被 100g 的液体 A吸收，液体的温度升高了 50℃；200g 液体 A 吸收这些热量温度升高℃。完全燃烧 1.4g 酒精释放的热量是完全燃烧 0.7g 酒精释放热量的倍。完全燃烧 1.4g 酒精释放的热量全部被 200g 的液体 A 吸收，液体的温度升高了Δt＝℃（不考虑散热）。
（2）现用如图装置加热 200g 的液体A，完全燃烧了 1.4g 酒精，液体升高的温度 Δt
（填“大于”、“小于”或“等于”），你判断的依据是 。
17．（4 分）如图，两个相同的透明容器密封着等量的空气，U 形管中液面高度的变化反映密闭空气温度的变化。R1、R2、R3 的阻值都是 5Ω，将导线 a 和 b 接入电路进行实验。通电前，U 形管中液面相平，通电一段时间后，左边 U 形管液面高度差较大。
电阻丝 R1 产生的热量比 R2 的 （选填“多”、“少”或“相等”）。
流经 R1 的电流 R2 的电流（选填“大于”、“等于”或“小于”）。判断依据是。
若流经的 R1 电流为 0.1A，R1 在 20s 产生的热量为J。
18．（10 分）如图所示，电源电压恒为 6V，定值电阻 R 阻值为 20Ω，小灯泡 L 的额定电压为 3.8V；闭合开关，流过 L 的电流为 0.2A，求：
（1）此时 L 的电阻。
（2）L 的实际功率。
（3）通电 20s，L、R 共消耗的电能。
19 ．（ 10 分 ） 小 明 在 进 行 “ 探 究 电 阻 一 定 时 电 流 与 电 压 的 关 系 ” 的 实 验 。
请根据实验目的把图甲的电路连接完整，要求滑动变阻器的滑片向左移动时，滑动 变阻器接入电路的电阻变大。
将电路连接正确后，小明测得实验数据如下：
其中第 6 次实验的电压表、电流表的示数如图乙所示，电压表示数为，电流表示数为。
这 6 次实验中，其中有一次实验得到的数据是明显错误的，跟其他数据的规律完全不同，错误数据应该是第次实验。
在图丙中画出流经定值电阻的电流随两端电压变化的大致图像（不用描点）。
由以上实验数据可知，小明使用的定值电阻阻值约为Ω。
20．（11 分）数字万用表可以直接测量导体电阻。如图，将万用表调节到测量电阻的挡位，用万用表的两支表笔分别接触导体的两端，此时万用表的示数即为导体的电阻。小明用 铅笔在纸上涂划了一条线条，重复涂画了 3 次，使用万用表测得线条两端的电阻为7.9×105Ω.小明猜想：“同一支铅笔所画的线条，线条长度一定时，重复涂画次数越多，线条两端的电阻越大”。
请设计实验验证其猜想。实验器材：万用表、白纸、铅笔（如有需要，可补充器材）
请写出实验步骤和判断小明猜想是否正确的依据。
画出记录实验数据的表格。
实验次数
1
2
3
4
5
6
电压/V
0.4
0.8
1.2
1.6
2.0
电流/A
0.08
0.15
0.23
0.40
0.38
2021-2022 学年广东省广州市增城区九年级（上）期末物理试卷
参考答案与试题解析
一、选择题（共 10 小题，每小题 3 分，满分 30 分）
【解答】解：A、水分子和硫酸铜分子在不停地做无规则运动，水分子能运动到量筒底部，故 A 错误；
B、由分子动理论可知，水分子和硫酸铜分子在不停地做无规则运动，所以上面的水分子 要向下运动，进入到硫酸铜溶液中，同理硫酸铜分子向上运动，进入到上面的水中，时 间越长，两者混合的越均匀，故 B 错误；
C、一切物质的分子都在不停地做无规则运动，两种液体混合均匀后分子仍然运动，故 C
错误；
D、液体温度升高，分子的热运动越剧烈，可加快混合的速度，故 D 正确。故选：D。
【解答】解：A、摩擦起电不是创造了电荷，而是使电子发生转移，故 A 错误；
B、力的作用是相互的，如果细棒不带电，而塑料细丝带电，细棒靠近塑料细丝，塑料细 丝能够被吸起，故 B 正确；
C、同种电荷相互排斥，塑料细丝彼此排斥，说明一定带同种电荷，故 C 错误；
D、因为不知道细棒是否带电或带何种电荷，所以不能判断摩擦过程中细棒是否一定失去 了电子，故 D 错误。
故选：B。
【解答】解：ABC、在给关机的手机电池充电的过程中，电能转化为电池的化学能， 充电宝提供电能，相当于电源；手机电池消耗电能，所以手机电池相当于用电器，故AC错误，B 正确；
D、充电宝给关机的手机充电的过程中，充电宝为手机电池提供电能，所以是通路状态， 故 D 错误。
故选：B。
【解答】解：矿泉水放置在温度恒为 30℃的环境中足够长的时间，矿泉水会吸收热量，内能变大，温度升高，分子的无规则运动越剧烈；当矿泉水的温度与外界环境温度相同时，矿泉水不再吸收热量，内能不变，所以瓶中水的内能先增加后不变，故 ABC 错误， D 正确。
故选：D。
【解答】解：由图可知甲物体吸收的热量 Q 甲＝3000J，乙物体吸收的热量 Q 乙＝2000J，丙物体吸收的热量 Q 丙＝2000J；
由 c＝可知，甲的比热容为：c 甲＝＝ ＝ ＝1500J/（kg
℃）；
乙的比热容为：c 乙＝＝＝＝1000J/（kg•℃）；
丙的比热容为：c 丙＝＝＝2000J/（kg•℃）；
A：由上述分析可知，甲的比热容为 1500J/（kg•℃），故 A 错误；
B、由上述分析可知甲的比热容比乙的大，故 B 正确；
C、由上述分析可知乙的比热容小于丙的比热容，故 C 错误；
D、由 c＝可得Δt＝，则当甲、丙吸收相同热量时，甲升高的温度为：Δt 甲＝
＝＝ ；
丙升高的温度为：Δt 丙＝＝ ＝ ； 由上述分析可知甲升高的温度小于丙升高的温度，故 D 错误。
故选：B。
【解答】解：A、用两个电热水壶，在相同气压下将质量和初温相同的水烧开，水的质量、比热容和升高的温度相同，根据 Q 吸＝cmΔ可知，两壶水吸收热量的一样多，故 A 正确； BCD、由图可知，甲热水壶的效率大于乙热水壶的效率，即：η甲＞η乙，故 C 错误；
两热水壶中水吸收的热量相同，且η甲＞η乙，由η＝ 可得：W＝ ，由此可知：甲热
水壶消耗电能小于乙热水壶消耗的电能，故 B 错误；
由图可知，甲热水壶加热时间小于乙热水壶的加热时间，已知甲热水壶消耗电能小于乙
热水壶消耗的电能，根据 P＝可知，两热水壶的实际电功率大小不能确定，故 D 错误。故选：A。
【解答】解：
AB、只连接 a、c，电位器以最大电阻接入电路中，转动旋钮时不能改变电位器接入电路
中电阻的大小，所以电路中的电流大小不变，灯泡亮度不变，故 AB 错误；
CD、只连接 b、c，顺时针转动旋钮时，电位器接入电路中的电阻变小，根据欧姆定律可知，电路中的电流变大，通过灯泡的电流变大，灯泡变亮；同理可知，只连接 b、c，逆时针转动旋钮时灯泡变暗，故 C 正确，D 错误。
故选：C。
【解答】解：B、根据 P＝UI 可知，L1 的电功率 P1＝U1I1＝2.5V×0.02A＝0.05W， P2＝U2I2＝1.6V×0.1A＝0.16W＞P1，即 L2 做功比 L1 做功快，故 B 错误；
CD、已知 P2＞P1，根据 W＝Pt 可知，L1 每秒钟消耗电能比 L2 少，故 C 正确、D 错误。
A、已知 P2＞P1，但不知道做功时间，故无法判断 L1、L2 做功的多少，故 A 错误。故选：C。
【解答】解：AB、在甲电路中，S 闭合后，L1、L2 被导线 b 短路，两灯泡都不亮，会损坏电源，若去掉导线 b 后两灯串联，故 A 正确，B 错误；
CD、在乙、丙中两灯泡都是并联，闭合开关 S 后电路不会被短路，故 C、D 错误。故选：A。
【解答】解：A、火线断路，电路中没有电流通过，不会发生触电事故； B、火、零线短接会使熔丝被烧断，不会发生触电事故；
C、火线与电冰箱的金属外壳接触，会发生触电事故，造成手“麻”感觉； D、电冰箱的金属壳接地符合安全用电原则，不会发生触电事故。
故选：C。
二、解答题（共 10 小题，满分 60 分）
【解答】解：电流从电源正极出发经过导线到小灯泡的金属螺纹壳，经过小灯泡的金属螺纹壳流过小灯泡灯丝又回到负极，有电流经过小灯泡灯丝，所以该电路状态是通路。故答案为：有；通路。
【解答】解：
由实物图知，两个灯泡和开关依次连接在电源两极上，即两灯串联，电路图如图所示：
闭合开关后，发现两个灯均不发光，说明电路可能有断路发生；
将电压表并联在 L2 两端时，闭合开关，电压表无示数，说明从电压表两接线柱到电源间有断路；将电压表并联在 L1 两端，闭合开关，电压表指针明显偏转，说明灯泡 L1 断路了。
【解答】解：（1）由题意可知，试电笔接触导线 b 时，试电笔的氖管发光，说明所测的是火线，此时人体成为电路的一部分，会有微弱的电流流经人体；
（2）由题意可知，开关 S 闭合，电动机和 LED 灯都能正常工作；LED 烧坏，闭合开关， 电动机还能工作，说明灯和电动机并联，开关接在火线上，且位于干路上，如下图所示：
故答案为：（1）是；火线；（2）见上图。
【解答】解：（1）软木塞冲出试管口时，水蒸气对软木塞做功，水蒸气的内能转化为软木塞的机械能；
（2）内燃机的四个冲程中，只有压缩冲程与做功冲程有能量转化，压缩冲程是活塞压缩 气缸内气体，机械能转化为内能；做功冲程是气缸内燃气燃烧，体积膨胀，推动活塞往 下运动，是内能转化为机械能。所以，水蒸气与软木塞之间的能量转化与热机的做功冲 程相同，都是内能转化为机械能。
故答案是：内；软木塞；做功。
【解答】解：由图可知电能大部分都转化为机械能，因此此装置可能是电动机；其内能为：E 内＝E 电﹣E 机＝1.0×106J﹣0.8×106J＝2×105J；
该装置的效率为：η＝×100%＝＝80%。
故答案为：电动机；2×105；80%。
【解答】解：（1）0.7g 酒精完全燃烧释放的热量是 2.1×104J，这些热量全部被 100g 的液体 A 吸收，液体的温度升高了 50℃；同种液体、比热容相同、吸收相同的热量，根据
Δt＝ 可知，200g 液体 A 吸收这些热量温度升高 25℃。
热值是燃料的一种特性，1.4g 是 0.7g 的 2 倍，根据 Q＝mq 可知，完全燃烧 1.4g 酒精释
放的热量是完全燃烧 0.7g 酒精释放热量的 2 倍；
液体 A 的比热容不变，完全燃烧 1.4g 酒精释放的热量是完全燃烧 0.7g 酒精释放热量的 2 倍，不考虑散热，则由题意可知，200g 的液体 A 吸收的热量是 100g 的液体 A 的 2 倍； 200g 是 100g 的 2 倍，根据 Q＝cm△t 可知，两液体升高的温度相同，均为 50℃；
实验时，发现液体升高的温度小于△t，其原因：加热过程中存在热损失，燃料没 有完全燃烧。
故答案为：（1）25；2；50；（2）小于；加热过程中存在热损失（或者燃料没有完全燃烧）。
【解答】解：
由于通电一段时间后，左边 U 形管液面高度差较大，故电阻丝 R1 产生的热量比 R2
的多；
由电路图可知，R2、R3 并联后与 R1 串联，且并联电路中的电流等于各支路电流之和，所以通过 R1 的电流大于通过 R2 的电流；
（3）20s 内电阻丝 R1 产生的热量：Q＝I2R1t＝（0.1A）2×5Ω×20s＝1J。
故答案为：（1）多；（2）大于；并联电路中干路电流等于各支路电流之和；（3）1。
【解答】解：（1）由电路图可知，R 与 L 串联，闭合开关，流过 L 的电流为 0.2A，因为串联电路中各处电流相等，所以电路中的电流为：I＝IL＝0.2A，
电路的总电阻为：R 总＝＝ ＝30Ω，
因为串联电路中的总电阻等于各串联电阻之和，所以 L 的阻值为：RL＝R 总﹣R＝30Ω﹣
20Ω＝10Ω；
L
（2）L 的实际功率为：PL＝I 2RL＝（0.2A）2×10Ω＝0.4W；
通电 20s，电路消耗的电能为：W＝UIt＝6V×0.2A×20s＝24J。答：（1）此时 L 的电阻为 10Ω；
（2）L 的实际功率为 0.4W；
（3）通电 20s，L、R 共消耗的电能为 24J。
【解答】解：（1）要求滑动变阻器的滑片向左移动时，接入电路的电阻变大，故变阻器右下接线柱连入电路中，如图所示：
；
由图乙可知，电压表的量程为 0～3V，分度值为 0.1V，示数为 2.4V，电流表的量程为 0～0.6A，分度值为 0.02A，示数为 0.48A；
由表格中数据知，电阻不变，在误差允许的范围内，电流与电压成正比，第 4 组数
据，电压为第一组的 4 倍，但电流为第一组的 5 倍，所以不符合规律；
由表格中数据知，电阻不变，在误差允许的范围内，电流与电压成正比，因此流经 定值电阻的电流随两端电压变化的大致图像为过原点的一条直线，如图所示：
；
由欧姆定律可知，第一次实验中，定值电阻：R1＝＝ ＝5Ω，同理第 2、3、5、6 次实验中，定值电阻的阻值分别为 5.33Ω、5.22Ω、5.26Ω、5Ω，
为了减小误差，将 5 次测量的平均值做为测量的结果，
R＝ ≈5.16Ω。
故答案为：（1）如图所示；（2）2.4V；0.48A；（3）4；（4）如图所示；（5）5.16。
【解答】解：（1）实验步骤：①用 2B 铅笔在白纸上画出 5 条长度、宽度相同的线条；
②第 1 条线条涂划一次，第 2 条线条涂划 2 次，第 3 条线条涂划 3 次，第 4 条线条涂划
4 次，第 5 条线条涂划 5 次；
③用万用表欧姆挡分别测出这 5 条线条的电阻值并记录到表格中，分析表格数据，得出结论。
（2）记录表格：表格中需要体现线条涂划的次数以及测量的电阻，如下图所示：
故答案为：（1）①用 2B 铅笔在白纸上画出 5 条长度、宽度相同的线条；②第 1 条线条涂划一次，第 2 条线条涂划 2 次，第 3 条线条涂划 3 次，第 4 条线条涂划 4 次，第 5 条
线条涂划 5 次；③用万用表欧姆挡分别测出这 5 条线条的电阻值并记录到表格中，分析表格数据，得出结论；（2）如上表所示。线条涂划次数
线条的电阻 R/Ω
