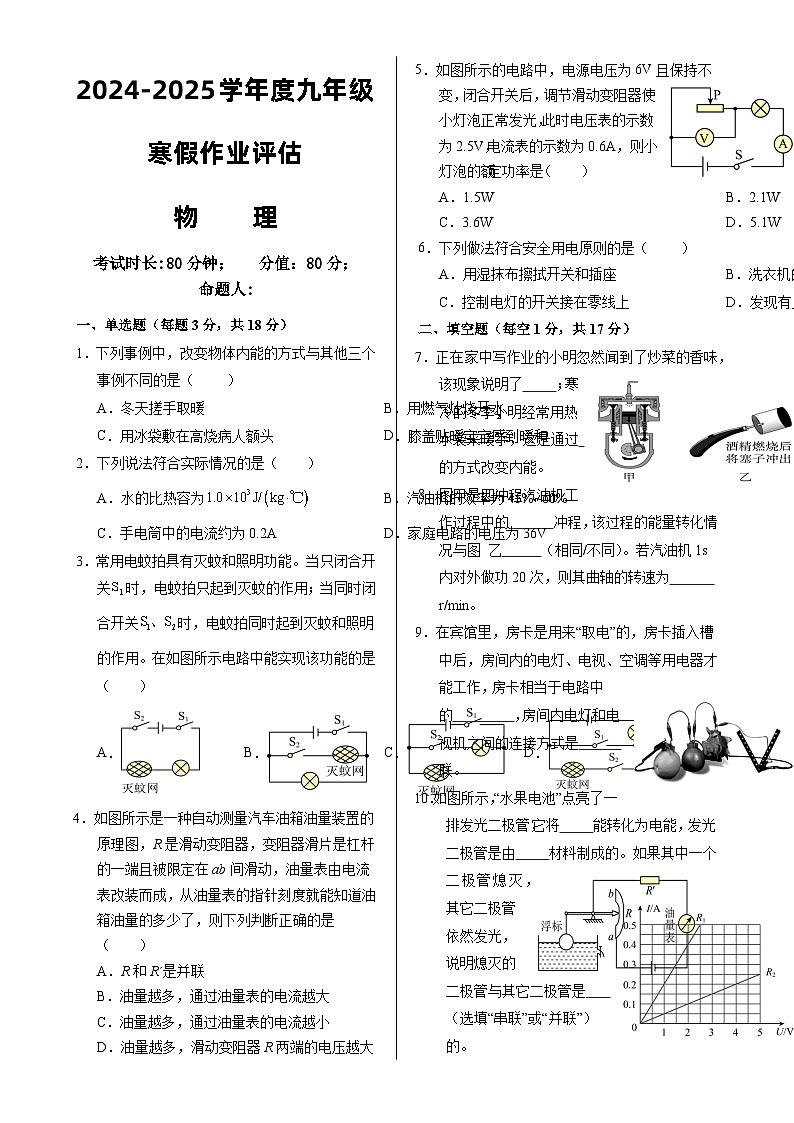

甘肃省武威市凉州区九年级下学期开学考试物理试卷-A4

这是一份甘肃省武威市凉州区九年级下学期开学考试物理试卷-A4，共3页。试卷主要包含了单选题，填空题，作图题，实验题，简答与计算题等内容，欢迎下载使用。
考试时长:80分钟； 分值：80分； 命题人:
一、单选题（每题3分，共18分）
1．下列事例中，改变物体内能的方式与其他三个事例不同的是（ ）
A．冬天搓手取暖B．用燃气灶烧开水
C．用冰袋敷在高烧病人额头D．膝盖贴暖宝宝感到暖和
2．下列说法符合实际情况的是（ ）
A．水的比热容为B．汽油机的效率为45%~60%
C．手电筒中的电流约为0.2AD．家庭电路的电压为36V
3．常用电蚊拍具有灭蚊和照明功能。当只闭合开关时，电蚊拍只起到灭蚊的作用；当同时闭合开关时，电蚊拍同时起到灭蚊和照明的作用。在如图所示电路中能实现该功能的是（ ）
A．B．C．D．
4．如图所示是一种自动测量汽车油箱油量装置的原理图，R是滑动变阻器，变阻器滑片是杠杆的一端且被限定在ab间滑动，油量表由电流表改装而成，从油量表的指针刻度就能知道油箱油量的多少了，则下列判断正确的是（ ）
A．R和R´是并联
B．油量越多，通过油量表的电流越大
C．油量越多，通过油量表的电流越小
D．油量越多，滑动变阻器R两端的电压越大
5．如图所示的电路中，电源电压为6V且保持不变，闭合开关后，调节滑动变阻器使小灯泡正常发光，此时电压表的示数为2.5V，电流表的示数为0.6A，则小灯泡的额定功率是（ ）
A．1.5WB．2.1W
C．3.6WD．5.1W
6．下列做法符合安全用电原则的是（ ）
A．用湿抹布擦拭开关和插座B．洗衣机的金属外壳接地
C．控制电灯的开关接在零线上D．发现有人触电倒地立即将其扶起
二、填空题（每空1分，共17分）
7．正在家中写作业的小明忽然闻到了炒菜的香味，该现象说明了 ；寒冷的冬季，小明经常用热水袋来暖手，这是通过 的方式改变内能。
8．图甲是四冲程汽油机工作过程中的 冲程，该过程的能量转化情况与图 乙 （相同/不同）。若汽油机1s内对外做功20次，则其曲轴的转速为 r/min。
9．在宾馆里，房卡是用来“取电”的，房卡插入槽中后，房间内的电灯、电视、空调等用电器才能工作，房卡相当于电路中的 ，房间内电灯和电视机之间的连接方式是 联。
10．如图所示，“水果电池”点亮了一排发光二极管，它将 能转化为电能，发光二极管是由 材料制成的。如果其中一个二极管熄灭，其它二极管依然发光，说明熄灭的二极管与其它二极管是 （选填“串联”或“并联”）的。
11．如图是关于电阻R1、R2的电流与电压关系的图像，则R1 R2（选填“大于”或“小于”），若将R1、R2并联接在电压为2V的电路中，则干路的电流为 A。
12．电热器是利用电流的 效应来工作的。某发热元件的电阻为50Ω，通过的电流为0.4A，则通电20min产生的热量是 J。
13．家用保险丝是由电阻 （选填“大”或“小”）、熔点 （选填“高”或“低”）的铅锑合金制成，保险丝必须 联在电路中。
三、作图题（每题2分，共4分）
14．请在如图所示电路的两个“〇”中填入电压表或电流表的电路元件符号，使小灯泡正常发光。
15．学校开展了一系列丰富多彩的安全教育活动，本期活动的主题是“安全用电，珍惜生命”。如图所示，在遵守安全用电原则的前提下，请你用笔画线代替导线，将插座、灯泡、控制灯泡的开关接入家庭电路中。
四、实验题（每空2分，共22分）
16．在“比较不同物质吸热能力”的实验中，实验装置如图甲所示。
（1）在两个相同的烧杯中分别装入 （选填“体积相等”、“质量相等”、“体积不等”或“质量不等”）、初温都相同的A、B两种液体。
（2）通过实验，记录数据如图乙所示。从开始加热至温度达到30℃这一过程中，甲、乙两种液体吸收热量的关系为QA QB（填“＞”、“＜”或“＝”）。
（3）分析实验数据可知 （选填“A”、或“B”）液体的吸热能力强。
17．在测量额定电压为2.5V小灯泡电阻的实验中，小明设计了如图1所示的电路，其中电源电压恒为6V。

（1）为保护电路，滑动变阻器连入电路时，滑片应移到 端（选填“a”或“b”）；
（2）闭合开关后，小明发现小灯泡不亮，电流表的指针无明显偏转，而电压表的示数接近6V。经检查，电路连接无误，其故障是 ；
（3）根据测量得到的多组实验数据，小明作出了小灯泡的I-U图象，如图3所示，则小灯泡正常发光时的电阻是 Ω；小明还发现了通过小灯泡中的电流与其两端的电压不成正比，其原因是 。
18．小明用如图所示的装置探究电流通过导体产生的热量的多少跟什么因素有关，甲、乙两图的密闭容器中都装有等量的空气。
（1）实验中通过观察两个U形管中 的变化来比较电流通过导体产生的热量的多少；
（2）图甲装置可用来研究电流通过导体产生的热量的多少与 的关系；
（3）通电一段时间，发现图乙中左边U形管两侧液面高度差的变化比右边明显，这表明：在电阻和通电时间相同的情况下，通过导体的 越大，产生的热量越多；
（4）在实验中，若选择比热容 （选填“大”或“小”）的液体作为被加热液体，实验现象会更明显。
五、简答与计算题（19分）
19．（4分）电炉丝通过导线接到电路中，通电一段时间后，电炉丝热得发红，而与它串联的导线却几乎不发热。请用电学知识解释这种现象。
20．（6分）某物理兴趣小组的同学，用碳炉给10kg水加热。若在4min内完全燃烧了0.1kg的木炭，水的温度升高了50℃。已知木炭的热值约为，水的比热容为。求：
（1）木炭完全燃烧产生的热量；
（2）经过4min时间加热，水所吸收的热量；
（3）煤炉烧水时的热效率。

21．（9分）如图是某电火锅分挡加热器的简化电路图，已知电源电压是220V，R1、R2均是发热电阻，R1的阻值为40Ω，R2的阻值为400Ω，开关接“1”时为低温挡，开关接“2”时为高温挡，试求：
（1）低温挡工作时，电路中的电流是多少？
（2）低温挡工作20min，消耗的电能是多少？
