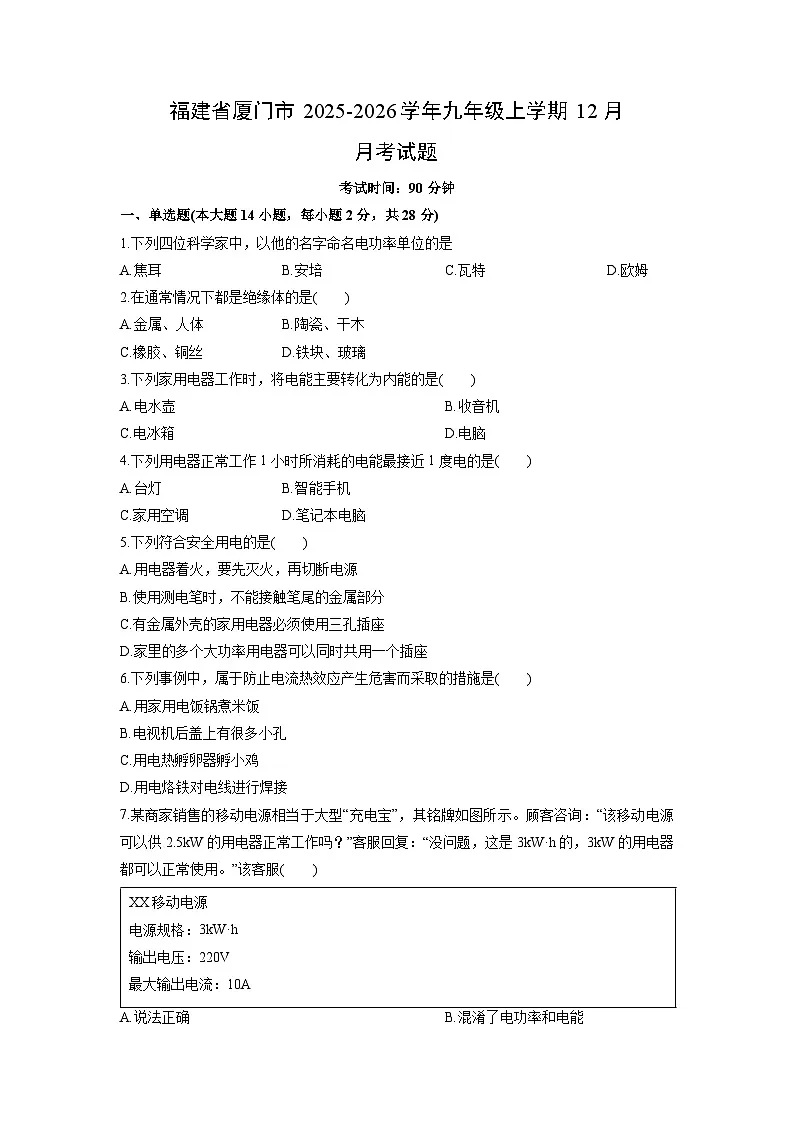

2025-2026学年福建省厦门市九年级上学期12月月考物理试卷（学生版）(2)

这是一份2025-2026学年福建省厦门市九年级上学期12月月考物理试卷（学生版）(2)，共10页。试卷主要包含了单选题，填空题，作图题，实验探究题，计算题等内容，欢迎下载使用。
考试时间：90分钟
一、单选题(本大题14小题，每小题2分，共28分)
1.下列四位科学家中，以他的名字命名电功率单位的是
A.焦耳B.安培C.瓦特D.欧姆
2.在通常情况下都是绝缘体的是( )
A.金属、人体B.陶瓷、干木
C.橡胶、铜丝D.铁块、玻璃
3.下列家用电器工作时，将电能主要转化为内能的是( )
A.电水壶B.收音机
C.电冰箱D.电脑
4.下列用电器正常工作1小时所消耗的电能最接近1度电的是( )
A.台灯B.智能手机
C.家用空调D.笔记本电脑
5.下列符合安全用电的是( )
A.用电器着火，要先灭火，再切断电源
B.使用测电笔时，不能接触笔尾的金属部分
C.有金属外壳的家用电器必须使用三孔插座
D.家里的多个大功率用电器可以同时共用一个插座
6.下列事例中，属于防止电流热效应产生危害而采取的措施是( )
A.用家用电饭锅煮米饭
B.电视机后盖上有很多小孔
C.用电热孵卵器孵小鸡
D.用电烙铁对电线进行焊接
7.某商家销售的移动电源相当于大型“充电宝”，其铭牌如图所示。顾客咨询：“该移动电源可以供2.5kW的用电器正常工作吗？”客服回复：“没问题，这是3kW·h的，3kW的用电器都可以正常使用。”该客服( )

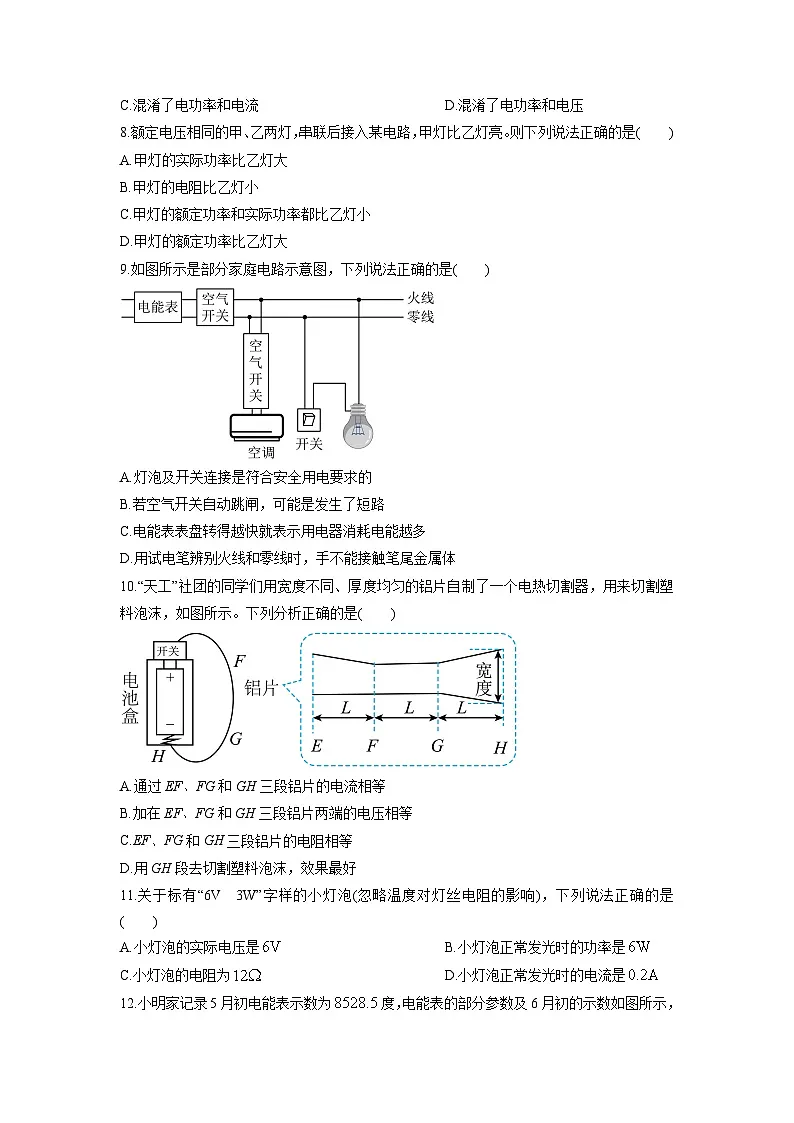

A.说法正确B.混淆了电功率和电能
C.混淆了电功率和电流D.混淆了电功率和电压
8.额定电压相同的甲、乙两灯，串联后接入某电路，甲灯比乙灯亮。则下列说法正确的是( )
A.甲灯的实际功率比乙灯大
B.甲灯的电阻比乙灯小
C.甲灯的额定功率和实际功率都比乙灯小
D.甲灯的额定功率比乙灯大
9.如图所示是部分家庭电路示意图，下列说法正确的是( )
A.灯泡及开关连接是符合安全用电要求的
B.若空气开关自动跳闸，可能是发生了短路
C.电能表表盘转得越快就表示用电器消耗电能越多
D.用试电笔辨别火线和零线时，手不能接触笔尾金属体
10.“天工”社团的同学们用宽度不同、厚度均匀的铝片自制了一个电热切割器，用来切割塑料泡沫，如图所示。下列分析正确的是( )
A.通过EF、FG和GH三段铝片的电流相等
B.加在EF、FG和GH三段铝片两端的电压相等
C.EF、FG和GH三段铝片的电阻相等
D.用GH段去切割塑料泡沫，效果最好
11.关于标有“6V 3W”字样的小灯泡(忽略温度对灯丝电阻的影响)，下列说法正确的是( )
A.小灯泡的实际电压是B.小灯泡正常发光时的功率是
C.小灯泡的电阻为D.小灯泡正常发光时的电流是

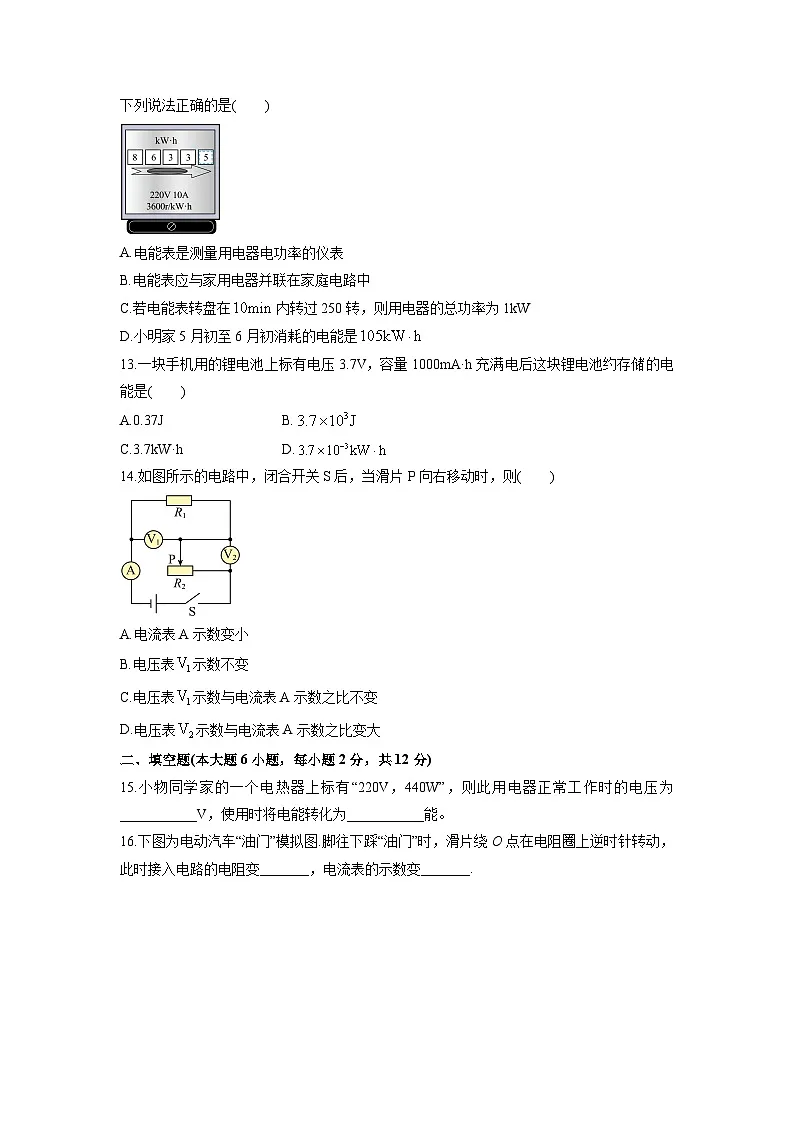

12.小明家记录5月初电能表示数为度，电能表的部分参数及6月初的示数如图所示，下列说法正确的是( )
A.电能表是测量用电器电功率的仪表
B.电能表应与家用电器并联在家庭电路中
C.若电能表转盘在内转过250转，则用电器的总功率为1kW
D.小明家5月初至6月初消耗的电能是
13.一块手机用的锂电池上标有电压3.7V，容量1000mA·h充满电后这块锂电池约存储的电能是( )
B.
·hD.
14.如图所示的电路中，闭合开关S后，当滑片P向右移动时，则( )
A.电流表A示数变小
B.电压表示数不变
C.电压表示数与电流表A示数之比不变
D.电压表示数与电流表A示数之比变大
二、填空题(本大题6小题，每小题2分，共12分)
15.小物同学家的一个电热器上标有“220V，440W”，则此用电器正常工作时的电压为___________V，使用时将电能转化为___________能。
16.下图为电动汽车“油门”模拟图.脚往下踩“油门”时，滑片绕O点在电阻圈上逆时针转动，此时接入电路的电阻变_______，电流表的示数变_______.
17.如图所示的电路中，已知电源电压为9V且保持不变，的阻值为。闭合开关后，通过的电流为___________A，此时电流表的示数为1.2A，的阻值为___________Ω。
18.如图是探究电流通过导体时产生的热量与___________关系的实验装置，若通过电阻的电流是0.2A，则的电阻在1min内产生的热量为___________J。
19.“伏安法”测小灯泡电阻的实验中，小亮测得小灯泡的 图像如图所示。则小灯泡在的电压为2V时的电阻为_______Ω，实验中小灯泡电阻变化是由于受_______变化的影响。
20.如图甲所示电路，电源电压保持不变，闭合开关，将滑动变阻器的滑片由最右端向左移动的过程中，电压表与电流表示数的变化关系如图乙所示，则定值电阻R1的阻值为__________Ω；电路消耗的最小功率为__________W。
三、作图题(本大题1小题，共4分)
21.请用笔画线代替导线，将三孔插座、开关和照明灯分别接入电路，开关只控制照明灯。
四、实验探究题(本大题5小题，共26分)
22.小明用两个小灯泡探究串联电路电压的特点。
(1)实验电路如图a所示，请用笔画线表示导线，将电路连接完整；
(2)连接好电路，闭合开关，发现电压表有示数，两个小灯泡都不亮。故障原因可能是___________；
(3)故障排除后进行实验，电压表的示数如图b所示，电压为___________V；
(4)用电压表测出小灯泡两端电压为2.5V；两端电压也为2.5V。小明由此得出结论：串联电路中，各用电器两端电压相等。请你指出小明实验中存在的问题：___________。
23.小明用电压为6V的电源、定值电阻、电压表、电流表、最大阻值为的滑动变阻器、开关等器材，探究导体中的电流与导体两端电压的关系。
(1)根据图甲所示电路图，将图乙的实物图连接完整。
(2)电路连接正确后，闭合开关，小明发现电流表无示数，电压表示数为6V，电路中仅有一处故障，则故障可能是___________。
(3)排除故障后，小明得到如表所示的实验数据，老师指出表中有一组数据是无法从实验中测得的，请你判断这组数据的实验序号是___________。
(4)通过实验得出初步结论：___________。
24.在探究“电流与电阻的关系”的实验中，设计了如图甲所示的电路，电源电压恒为6V，滑动变阻器规格为“40Ω，1A”，阻值分别为5Ω、10Ω、15Ω、20Ω、25Ω的定值电阻R。
(1)根据图甲，用笔画线代替导线将图乙中的电路连接完整(要求滑片向右移，电流表示数变大)。
(2)根据图丙，该实验保持定值电阻两端的电压为___________V不变。
(3)闭合开关后，无论如何移动滑动变阻器的滑片，电流表示数变化、电压表无示数，电路中可能出现的故障是：___________。
(4)用5Ω的电阻进行实验后，再换用10Ω的电阻继续实验，若想保持定值电阻两端的电压不变，滑片应该适当向___________(左/右)移动。
(5)当接入25Ω的定值电阻时，无论如何移动滑动变阻器的滑片都无法完成实验，需要在电路中串联一个___________Ω的电阻才能完成实验。
(6)在使用电阻5Ω、25Ω完成实验的过程中，当电压表示数为2V时，滑动变阻器消耗的电功率分别为、，则___________。
25.科学探究小组连接了图甲所示的电路，测量定值电阻的阻值。电源电压恒为6V，电流表的量程为0~0.6A，电压表的量程为0~3V，的阻值约为8Ω，滑动变阻器有(a：“25Ω 2A”和b：“20Ω 0.2A”)两种规格。

(1)连接电路时，应选择的滑动变阻器是___________(选填“a”或“b”)。
(2)甲图连接的电路有一处错误，请把接错的那一根导线找出来打“×”，用笔画线代替导线画出正确的连接(只改接一根导线)。
(3)正确连接导线后，滑片P移至某处，此时电压表示数为2.6V，电流表示数如图乙所示为___________A，本次测得的阻值为___________Ω(精确到0.1Ω)。通过移动滑片P测得多组实验数据，计算出的平均值，这样做是为了___________(选填字母符号)。
A.寻找普遍规律 B.减小误差
(4)该探究小组还设计了如图丙所示的电路，利用阻值为的定值电阻和电流表等器材，测量的阻值，经检查无误后进行实验。电源电压未知且保持不变，请将实验过程补充完整：
①只闭合开关___________，电流表的示数记为；
②闭合开关，电流表的示数记为；
③用已知量和测量量写出的阻值表达式：___________。
26.实验小组进行“测量小灯泡的电功率”实验。现有器材：小灯泡L(，额定功率约为0.8W)、电压为3V且保持不变的电源、标有“20Ω，1A”字样的滑动变阻器、开关、电流表、电压表、导线若干。
(1)小明电路连接正确后，闭合开关，电压表指针出现如图乙所示的情况。经检查只有滑动变阻器发生故障，则可能是滑动变阻器___________。
(2)排除故障后，继续实验。当电压表示数为2.5V时，电流表表盘如图丙所示，通过计算可知，小灯泡L的额定功率为___________W。
(3)完成实验后，小明设计了如图丁所示的电路，想要用原有的实验器材和定值电阻，在不使用电流表的情况下，测量该小灯泡L的额定功率。请你帮助他完成实验方案：
①检查电路无误后，闭合开关S，将开关接a，调节滑动变阻器的滑片直至电压表示数为___________V；
②保持滑片不动，再将开关接b，读出电压表示数为；
③小灯泡L的额定功率___________(用、、表示)。
五、计算题(本大题4小题，共30分)
27.如图所示的电路中，电源电压恒定，R2的阻值为15Ω。闭合开关S，电流表A的示数为1.2A，电流表A1的示数为0.4A。求：
(1)电阻R2的电流
(2)电源电压。
28.某款温度可调节电热眼罩如图甲所示，其内部电路简化图如乙所示。电源电压为8V，为发热电阻，阻值为；为滑动变阻器，最大阻值为。当的滑片滑至最左端时，为最高温工作状态；当的滑片滑至最右端时，为最低温工作状态。求：
(1)最高温工作时，消耗的功率；
(2)最低温工作10min，产生的热量。
29.如图所示电源电压保持不变。闭合开关S、S1，电压表示数为3V，电流表示数为0.3A；闭合开关S，断开开关，电流表示数为0.2A。求：
(1)定值电阻的阻值；
(2)只闭合开关S，定值电阻消耗的电功率。
30.图甲是某款鸡蛋孵化器，底部装有加热器。通电后，加热器对水加热，水向上方鸡蛋传递热量，提供孵化所需能量。孵化器简化电路如图乙，、都是发热电阻，当电路只闭合开关时，为保温挡；当同时闭合开关、时，为加热挡。孵化器相关参数如下表所示。求：
(1)孵化器在保温挡正常工作时的电流；
(2)孵化器的电阻；
(3)孵化器在加热挡正常工作，电流所做的功。
XX移动电源
电源规格：3kW·h
输出电压：220V
最大输出电流：10A
实验序号
1
2
3
4
5
电压U/V
1.5
2.5
3.5
4.5
5.5
电流I/A
0.15
0.25
0.35
0.45
0.54
额定电压
额定功率
加热挡
保温挡
