第20讲　电学微专题 微专题7　欧姆定律 课件2026年中考物理一轮专题复习

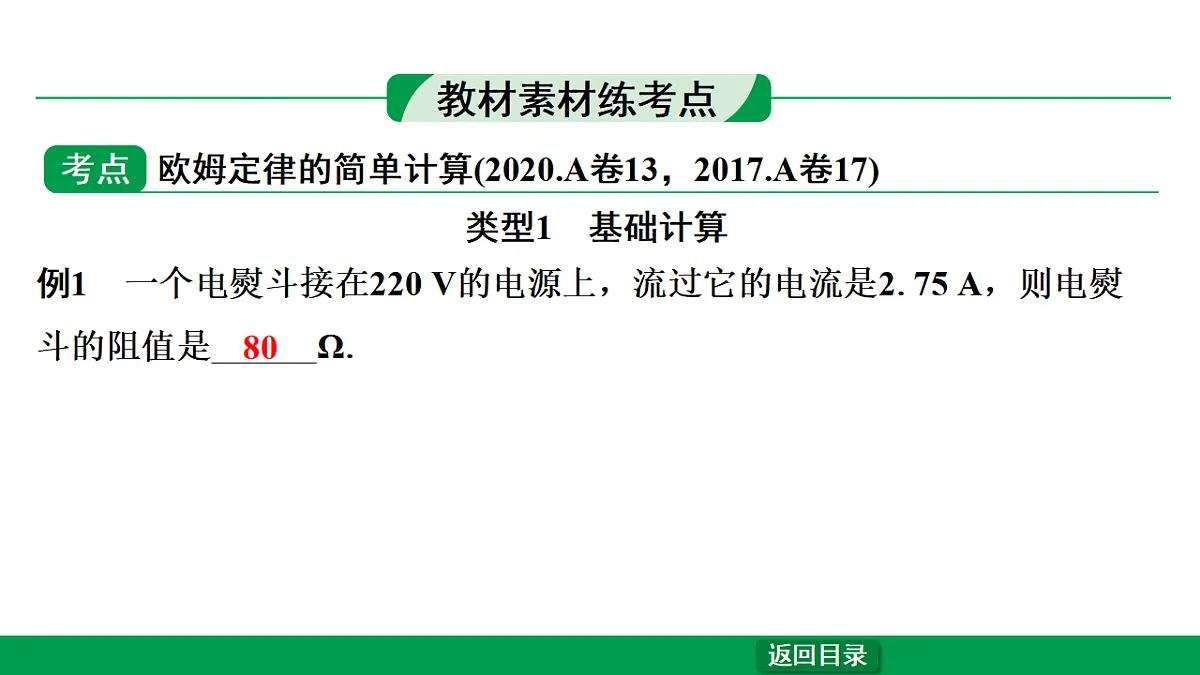

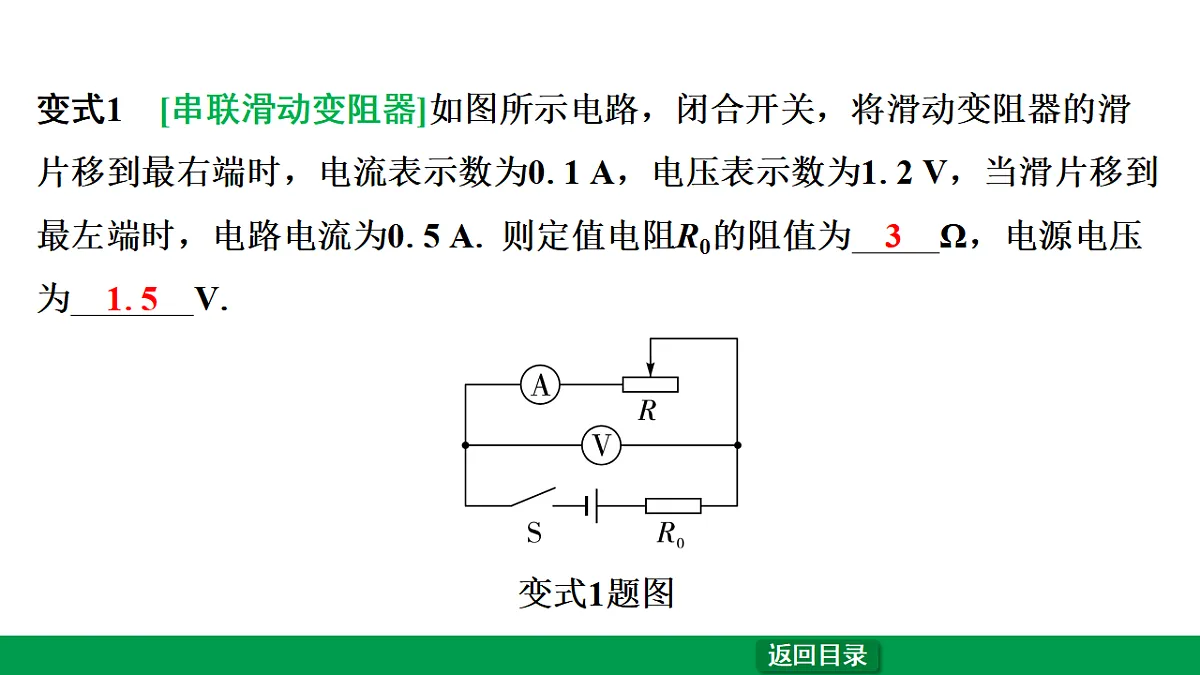

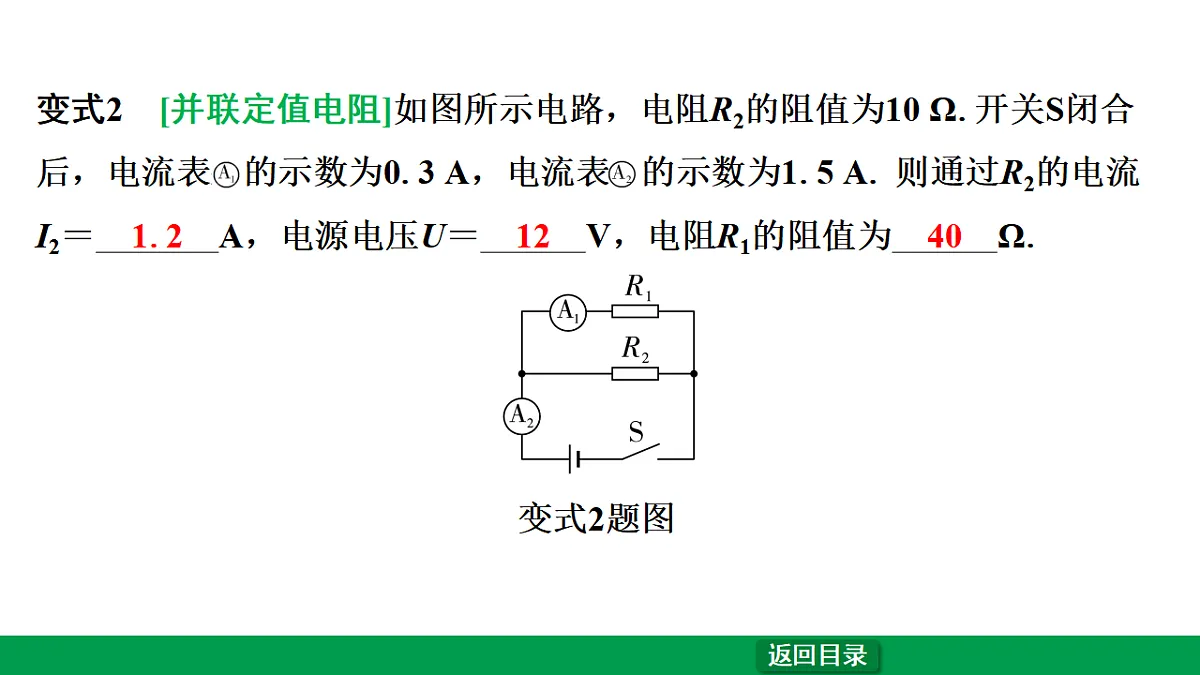

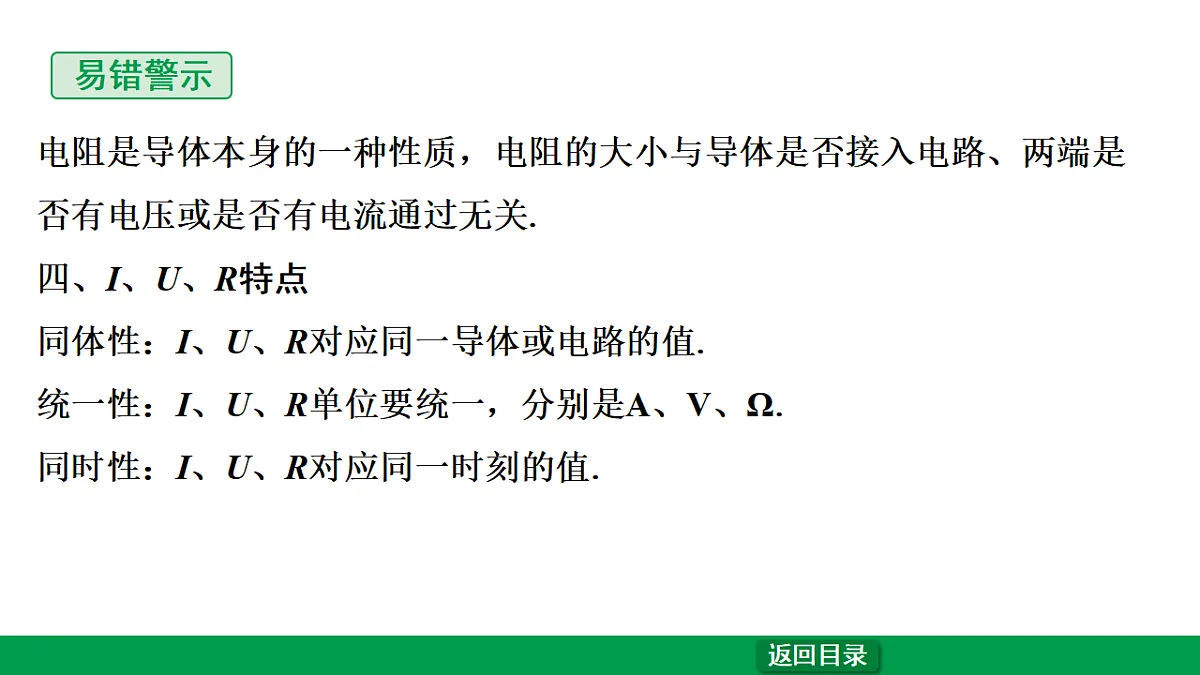

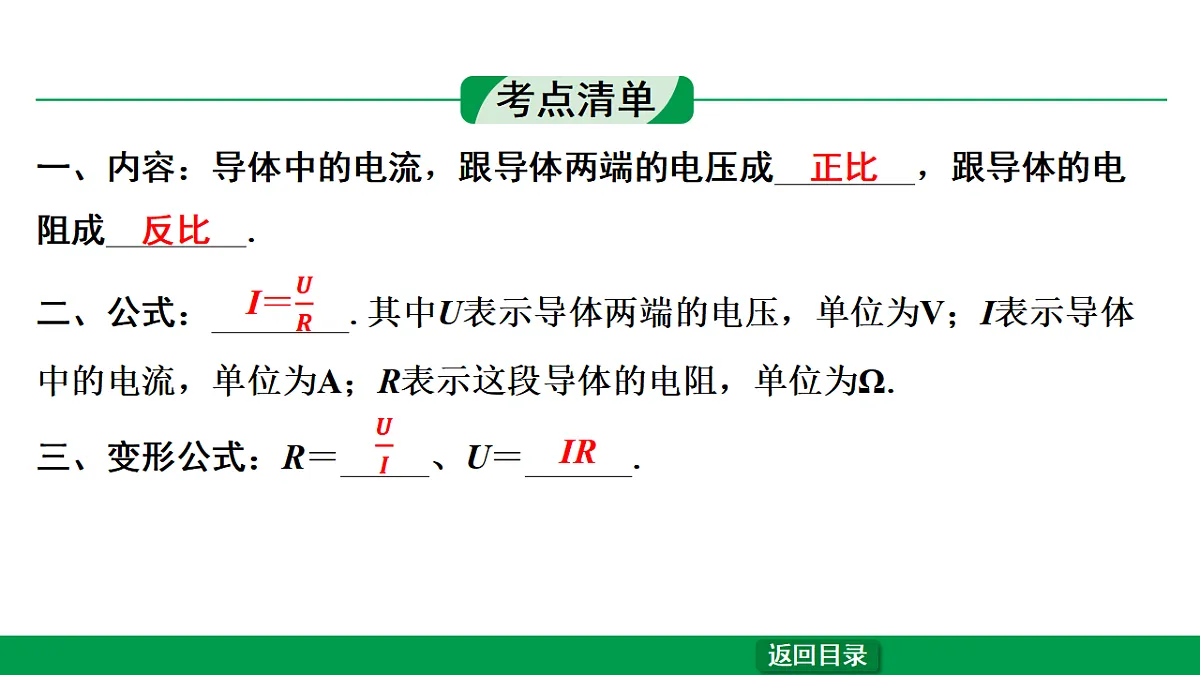

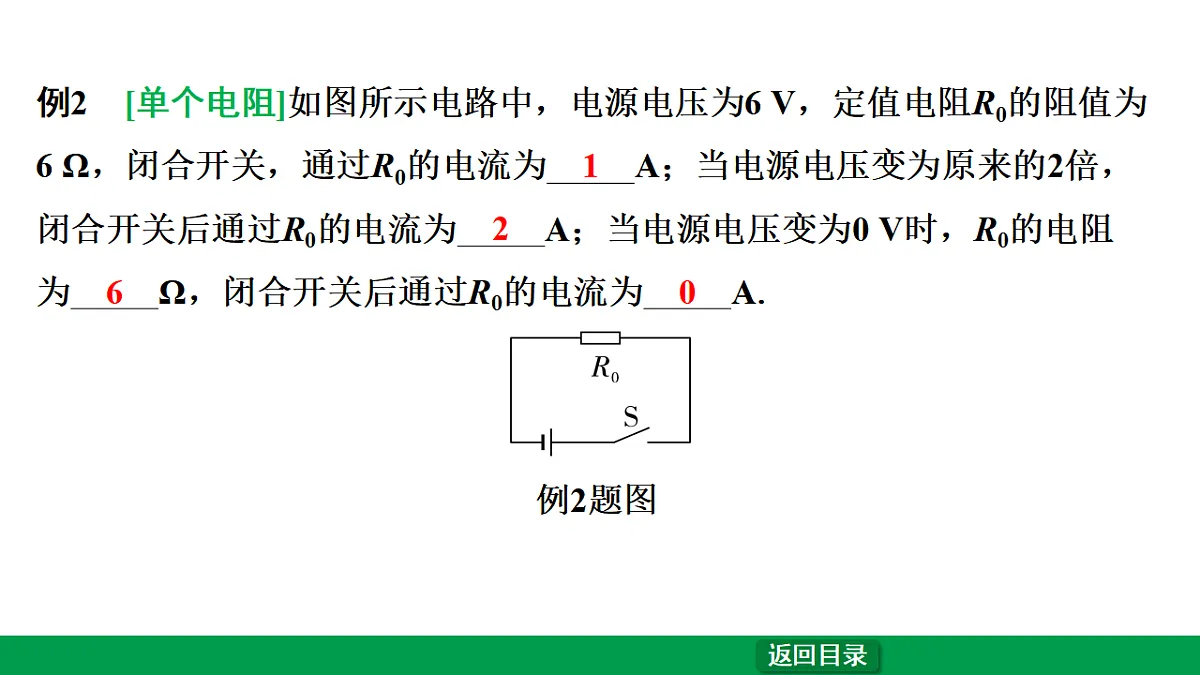

第20讲　电学微专题微专题7　欧姆定律考点清单一、内容：导体中的电流，跟导体两端的电压成 ，跟导体的电阻成 ⁠.二、公式： .其中U表示导体两端的电压，单位为V；I表示导体中的电流，单位为A；R表示这段导体的电阻，单位为Ω.三、变形公式：R＝ 、U＝ ⁠.正比　反比　  IR　电阻是导体本身的一种性质，电阻的大小与导体是否接入电路、两端是否有电压或是否有电流通过无关.四、I、U、R特点同体性：I、U、R对应同一导体或电路的值.统一性：I、U、R单位要统一，分别是A、V、Ω.同时性：I、U、R对应同一时刻的值.教材素材练考点类型1　基础计算例1　一个电熨斗接在220 V的电源上，流过它的电流是2.75 A，则电熨斗的阻值是 Ω.80　例2　[单个电阻]如图所示电路中，电源电压为6 V，定值电阻R0的阻值为6 Ω，闭合开关，通过R0的电流为 A；当电源电压变为原来的2倍，闭合开关后通过R0的电流为 A；当电源电压变为0 V时，R0的电阻为 Ω，闭合开关后通过R0的电流为 A. 例2题图1　2　6　0　变式1　[串联滑动变阻器]如图所示电路，闭合开关，将滑动变阻器的滑片移到最右端时，电流表示数为0.1 A，电压表示数为1.2 V，当滑片移到最左端时，电路电流为0.5 A. 则定值电阻R0的阻值为 Ω，电源电压为 V. 变式1题图3　1.5　变式2　[并联定值电阻]如图所示电路，电阻R2的阻值为10 Ω.开关S闭合后，电流表 的示数为0.3 A，电流表 的示数为1.5 A. 则通过R2的电流I2＝ A，电源电压U＝ V，电阻R1的阻值为 Ω.变式2题图1.2　12　40　变式3　[结合实际]汽车大灯通常有“远光灯”和“近光灯”两种照明方式，已知汽车大灯两端电压保持12 V不变，当启动“近光灯”时，车灯的电阻为1.6 Ω，则通过灯丝的电流为 A；当启动“远光灯”时，通过灯丝的电流为15 A，此时车灯的电阻为 Ω.7.5　0.8　例3题图类型2　比值计算(2025.B卷5)例3　[电表类型已知]如图所示电路，电源电压为12 V，电阻R1的阻值为40 Ω，闭合开关S后，电阻R1两端的电压为8 V，则电阻R2的阻值为 Ω，电阻R1与R2两端的电压之比为 ⁠.20　2∶1　变式　[电表类型未知]如图所示电路中，电源电压保持不变，开关S断开时，R1和R2都正常工作，甲、乙两个电表(同类型)的示数之比是3∶5，此时R1、R2的阻值之比是 ，两端电压之比是 ⁠.变式题图3∶2　1∶1　类型3　图像类(2020.A卷13)例4　小楠在探究电流与电压关系的实验时，所用电源电压为3 V，定值电阻为5 Ω.则他连接电流表、电压表的测量范围合理的是(　A　)A例5　如图所示是两电阻的电流与电压的关系图像，将它们并联在同一电路中，下列说法正确的是(　B　)例5题图B例6　(2017成都A卷17题4分)在用伏安法测量电阻的实验中，电压表的示数为4.8 V，电流表的指针位置如图所示，则电流表的示数为 A，被测电阻的阻值为 Ω.例6题图0.32　15　例7　 如图所示是灯泡L与电阻R的电流与电压的关系图像，灯泡L上标有“3 V”的字样，请根据图像回答问题：例7题图(1)[图像分析]明确横、纵坐标信息：I－U图像的横坐标表示 ⁠，纵坐标表示 ⁠.电压　电流　(2)[电阻计算]电阻R的阻值为 Ω；灯泡L正常发光时的电阻为 Ω.10　6　(3)[串联已知电流]将灯泡L和电阻R串联在电路中，通过灯泡L的电流为0.5 A，则灯泡L两端的电压为 V，电源电压为 V. (4)[并联已知电压]将灯泡L和电阻R并联在电源电压为2 V的电路中时，干路中的电流为 A. 3　8　0.6　例8　(教科图片改编)如图甲是利用数字电压、电流传感器测量后绘制出的不同导体的I－U图像，现在把它们分别接在图乙中导体的位置上，电源电压为3 V. 则导体 接入电路时电流表的示数最大，此时的电流大小为 A. C　0.35　例8题图(教科九上P86)
