2024-2025学年山东省德州市齐河县九年级（上）期末物理试卷-自定义类型

这是一份2024-2025学年山东省德州市齐河县九年级（上）期末物理试卷-自定义类型，共12页。试卷主要包含了单选题，填空题，作图题，实验探究题，计算题等内容，欢迎下载使用。
1.下列数据中，符合生活实际的是（ ）
A. 某品牌挂式空调的电功率为1kWB. 水果电池电压约为50V
C. 教室里护眼灯的电流约为0.1mAD. 家用轿车发动机的效率约为50%
2.如图所示，2024年中秋节武汉上演了一场宏大的“点亮长江”烟花秀，武汉的天空被绚烂的烟花点亮。下列说法正确的是（ ）
A. 烟花在空中绽放后飞散说明分子间既没有引力也没有斥力
B. 烟花未燃放前不含有热量
C. 燃放完烟花后会看到浓烟飞散，这是分子的无规则运动
D. 燃放完烟花后会闻到火药气味，这属于扩散现象
3.2024年11月，某学校举行“科学实验展评活动”成果展，如图为某小组同学自制的水火箭结构示意图。如图为使用打气筒向水火箭内不断打气示意图，当水面上方压强增大到一定程度时，会使水向下喷出，从而使水火箭能升空。结合材料，你认为以下说法不正确的是（ ）
A. 利用打气筒向水火箭内打气，水火箭中空气的内能增大
B. 打气筒将空气压入水火箭内时机械能转化为内能
C. 水火箭升空时的能量转化过程与汽油机的压缩冲程相同
D. 水火箭升空是利用了物体间力的作用是相互的
4.在全国中小学安全教育平台上，安全用电常识是其中一项重要的教育内容。下列做法符合安全用电要求的是（ ）
A. 用电器的开关应该装在零线和用电器之间
B. 当有人触电时，应立即切断电源
C. 家庭电路中同时工作的用电器越多，电路中的总电阻越大
D. 使用试电笔辨别火线时，用笔尖接触被测的导线，手指须接触笔尖

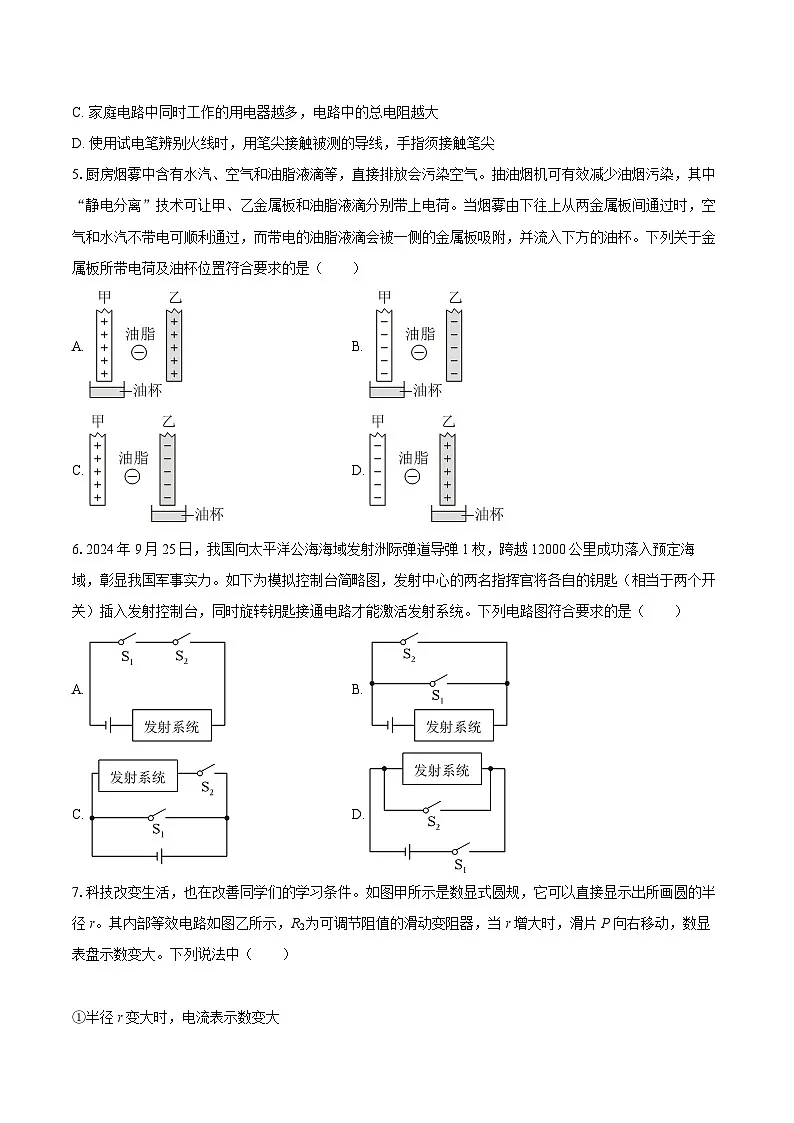

5.厨房烟雾中含有水汽、空气和油脂液滴等，直接排放会污染空气。抽油烟机可有效减少油烟污染，其中“静电分离”技术可让甲、乙金属板和油脂液滴分别带上电荷。当烟雾由下往上从两金属板间通过时，空气和水汽不带电可顺利通过，而带电的油脂液滴会被一侧的金属板吸附，并流入下方的油杯。下列关于金属板所带电荷及油杯位置符合要求的是（ ）
A. B.
C. D.
6.2024年9月25日，我国向太平洋公海海域发射洲际弹道导弹1枚，跨越12000公里成功落入预定海域，彰显我国军事实力。如下为模拟控制台简略图，发射中心的两名指挥官将各自的钥匙（相当于两个开关）插入发射控制台，同时旋转钥匙接通电路才能激活发射系统。下列电路图符合要求的是（ ）
A. B.
C. D.

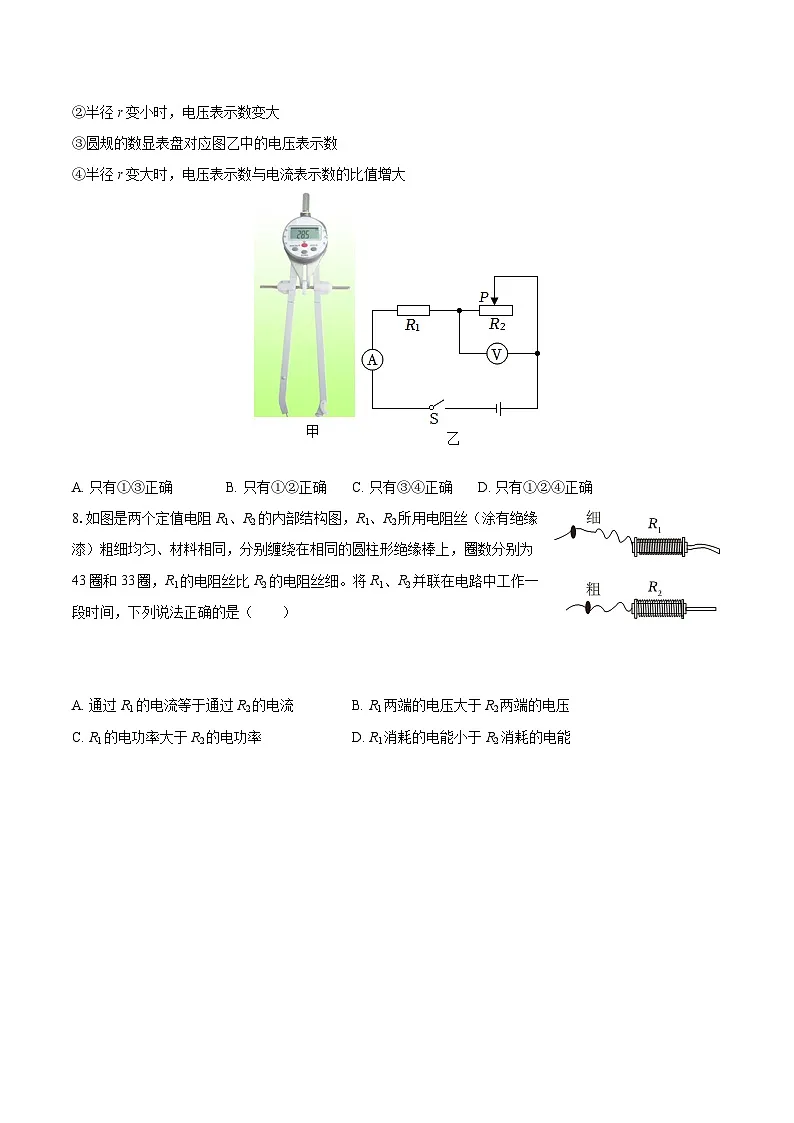

7.科技改变生活，也在改善同学们的学习条件。如图甲所示是数显式圆规，它可以直接显示出所画圆的半径r。其内部等效电路如图乙所示，R2为可调节阻值的滑动变阻器，当r增大时，滑片P向右移动，数显表盘示数变大。下列说法中（ ）
①半径r变大时，电流表示数变大
②半径r变小时，电压表示数变大
③圆规的数显表盘对应图乙中的电压表示数
④半径r变大时，电压表示数与电流表示数的比值增大
A. 只有①③正确B. 只有①②正确C. 只有③④正确D. 只有①②④正确
8.如图是两个定值电阻R1、R2的内部结构图，R1、R2所用电阻丝（涂有绝缘漆）粗细均匀、材料相同，分别缠绕在相同的圆柱形绝缘棒上，圈数分别为43圈和33圈，R1的电阻丝比R2的电阻丝细。将R1、R2并联在电路中工作一段时间，下列说法正确的是（ ）
A. 通过R1的电流等于通过R2的电流B. R1两端的电压大于R2两端的电压
C. R1的电功率大于R2的电功率D. R1消耗的电能小于R2消耗的电能
9.如图所示，是探究“电流通过导体时产生的热量跟哪些因素有关”的实验装置。电源电压相同，图乙中R1=R2=R3=5Ω，通电相同时间后，下列说法正确的是（ ）
A. 甲实验中，两电阻串联是为了控制通电时间相同
B. 甲实验中，a、b两电阻产生的热量之比为2：1
C. 乙实验中，R1、R2产生的热量之比为4：1
D. 乙实验是为了研究电流通过导体时产生的热量与电阻的关系
10.利用如图所示的装置进行实验，对实验现象解释不正确的是（ ）
A. 甲图中开关闭合后，导体AB在磁场中做切割磁感线的运动，产生感应电流，这是发电机的工作原理
B. 乙图中通过观察铁屑的分布情况可以判断磁场的强弱和方向
C. 丙图中接通电源后小磁针会发生偏转，是因为电流周围存在磁场
D. 丁图中闭合开关后金属棒运动起来，说明磁场对电流有力的作用，由此可制成电动机
11.如图是灯泡L的I-U图像，结合图像分析，下列选项正确的是（ ）
A. 通过灯泡L的电流与其两端的电压成正比
B. 当通过灯泡L的电流为0.5A时，其实际功率为0.3W
C. 将两个完全相同的灯泡L串联在2.4V电源两端，电路总功率为0.48W
D. 将灯泡L和18Ω定值电阻并联在3.6V电源两端，电路总电阻为27Ω
12.如图甲所示的电路中，R1为定值电阻，R2为滑动变阻器，电源电压不变。闭合开关S后，滑片P从a端移动到b端，电流表示数I与电压表示数U的变化关系如图乙所示，下列说法正确的是（ ）
A. 电源电压是9VB. R1阻值是10Ω
C. R2阻值范围是0～20ΩD. 电路的最大总功率为7.2W
二、填空题：本大题共3小题，共14分。
13.如图所示，2024年10月30日，神舟十九号载人飞船在酒泉卫星发射中心成功发射。
（1）火箭发动机使用液态氢做燃料，因为液态氢______较大；科学家发明了一款单缸六冲程内燃机，它每一个工作循环的前四冲程与四冲程内燃机相同，在第四冲程结束后立即向汽缸内喷水，水在高温汽缸内迅速汽化成高温高压水蒸气，推动活塞再次做功，这就是第五冲程，做功之后将废气排出，这就是第六冲程。其中第五冲程是______冲程。
（2）升空过程中飞船外面的整流罩与大气剧烈摩擦发热，这是通过______方式增大了整流罩的内能。
14.如图甲是使用三合一充电线给三部手机充电的情景。
（1）手机芯片核心部件是利用______（填“导体”“半导体”“超导体”或“绝缘体”）工作的，手机连接蓝牙音箱可以播放歌曲，蓝牙利用______（选填“电磁波”或“超声波”）连接手机。
（2）充电线的一端接在标有“5V 2A”字样的充电头接口上，表示该接口在工作时能稳定输出5V的电压和2A的电流。正在充电的三台手机______联，拔掉两部手机，剩下那一部正在充电的手机两端电压______，电流______（后两空均填“变大”“变小”或“不变”）。
（3）电能表示数如图乙所示，此时示数为______kW•h,此电路中最大功率不能超过______W。小明给充电宝进行充电，充电宝容量为60000mA•h,充电电压为5V，充电时剩余电量为0。现给充电宝充满电，需要消耗电能______J，若如图乙的电能表指示灯闪烁900次，则电能表铭牌上应标记“______imp/（kW•h）”。
15.如图是简易榨汁杯的电路原理图，工作站有榨汁、加热、保温三挡。当闭合开关 时，榨汁杯处于榨汁挡；只闭合开关S2时，榨汁杯处于 挡。
三、作图题：本大题共2小题，共4分。
16.小明家新买了一台多功能LED台灯，如图所示。S1是控制LED灯的开关，USB接口可以给手机充电。小明发现即使S1断开，USB接口也能正常使用。安全开关S2位于台灯底部的前端，当台灯倾斜，S2离开桌面时，它会自动断开，切断台灯的电源；请用笔画线代替导线在图中连接完成电路。
17.弹簧下悬挂着一个磁铁，闭合电磁铁的开关，磁铁静止时如图所示，现将滑动变阻器的滑片向右移动，发现弹簧伸长了。请标出电磁铁上端的的磁极、磁感线的方向，并在括号中标出电源两端的极性符号。
四、实验探究题：本大题共3小题，共22分。
18.为了比较水和食用油的吸热能力，小新同学做了如图甲所示的实验。
（1）如图甲装置中，实验中用相同的电加热器给水和煤油加热，这样做的目的是：______。实验中选取______和初温相同的水和食用油，通过比较______来反映水和食用油吸收热量多少。
（2）小月将实验数据绘制成如图乙所示的温度与时间图像，水的比热容是4.2×103J/（kg•℃），根据图像计算出食用油的比热容为______J/（kg•℃）。
（3）小文同学受到小月实验的启发，设计了如下实验来比较金属块和食用油的比热容大小：
①小文先将质量比食用油大的金属块放入沸水中加热足够长时间（气压为标准大气压）；
②）再将金属块放入盛有20℃食用油的容器中，并将容器用隔热材料密封，如图丙所示；
③经过足够长的时间后，测量容器中食用油的温度为60℃；
④食用油吸收的热量______金属块放出的热量，则食用油的比热容______金属块的比热容（均填“大于”“小于”或“等于”）。
19.如图实验小组探究“电流与电压的关系”的实验。
（1）闭合开关前，应将滑动变阻器的滑片移到______端（选填“A”或“B”）；
（2）检查如图乙，发现有一根导线接错，请在这根导线上打“×”，并画出正确接法，且导线不交叉；
（3）正确连接电路后，闭合开关，移动滑片，记录数据。其中第3次实验时电压表的示数如图丙所示，读数为______V；
（4）分析实验数据可得结论：当导体的电阻一定时，通过导体的电流与导体两端的电压成______。
（5）接着实验小组继续“探究电流与电阻的关系”的实验，利用改正后的电路，部分器材选用如下：电压为3V的电源，阻值为0～10Ω的滑动变阻器，10Ω、20Ω、30Ω、40Ω、50Ω的定值电阻各一个，实验得到的图像如图丁所示。
①实验时先将10Ω定值电阻接入电路，移动滑动变阻器滑片的过程中，眼睛应注意观察电压表示数；
②接下来断开开关，取下10Ω的定值电阻，换成20Ω的定值电阻接入电路，闭合开关，应向______（选填“A”或“B”）端移动滑片，直至电压表示数为______V时，读出电流表的示数；
③将20Ω电阻换成30Ω电阻，闭合开关后发现不管如何移动滑动变阻器的滑片，电压表示数都无法达到指定电压，为了使5个定值电阻均能完成上述实验，滑动变阻器的最大阻值应不小于______Ω。
④通过实验探究得出结论：当导体两端的电压一定时，______。
20.在“测定小灯泡的电功率”的实验中，小明同学选用了如图甲所示的器材，其中电源电压为6V，小灯泡的额定电压为2.5V（灯丝电阻约为10Ω），滑动变阻器的铭牌“20Ω，1A”。
（1）请在如图甲中连接电路。
（2）小明同学连接好电路后闭合开关，发现小灯泡没有发光，电压表无示数，电流表的指针有明显偏转，则故障可能是______。
（3）小明同学根据实验测得的数据，绘制出了小灯泡中的电流随它两端电压变化的关系图像如图乙所示，分析图像可知小灯泡的额定功率为______W。
（4）小华同学认为不用电流表也可以测量小灯泡的额定功率，于是她找来一个阻值为5Ω的定值电阻R0，设计了如图丙所示的电路，测量额定电压为3.8V小灯泡的额定功率，正确连接电路后，其操作如下：
①闭合开关S和S2，断开S1，移动滑片P，使电压表的示数为______V；
②保持滑片P的位置不变，闭合开关______，断开其他开关，记下电压表的示数为5.8V；
③小灯泡的额定电功率为______W。
五、计算题：本大题共3小题，共24分。
21.2024年11月12-17日，第15届中国国际航展在珠海举行。如图是我国自主研制的新型隐形战机歼-35A，若该战机水平匀速直线航行20min,战机消耗航空燃油900kg,发动机的平均功率为1.8×107W，航空燃油的热值为4×107J/kg。求：
（1）900kg航空燃油完全燃烧放出多少J热量？
（2）发动机的效率是多少？
22.某中学的物理创新小组设计了一个可以直接显示物体重力大小的电子测力计模拟装置。该装置的内部简化电路如图甲所示，电源电压U=12V保持不变，滑动变阻器R1长12cm,未称量物体时，滑片在R1的最上端，R1的最大电阻值为20Ω，电子测力计所使用弹簧的伸长量与它受到拉力的关系如图乙所示，显示物体重力大小的显示器是通过电流表改装而成的，电流表量程为“0～0.6A”。当没有称量物体时，电路中的电流为0.48A（不计弹簧重力及滑片的摩擦）。
（1）定值电阻R0的电阻值是多少？
（2）挂上待测物体后，当定值电阻R0两端电压为2.5V时，电流表的示数是多少？
（3）当所称物体的重力为60N时，通过计算说明电路中电流是否超过电流表的量程？
23.如图所示，电源电压保持不变，小灯泡的规格是“3V，1.5W”，R1=10Ω，滑动变阻器R2上标有“20Ω，1A”，电压表选用0～3V量程。断开S2闭合S和S1，当滑片P移到变阻器中点时，小灯泡正常发光。求：
（1）电源电压是多少？
（2）小灯泡正常发光时，通电10s滑动变阻器R2消耗的电能是多少？
（3）断开S1，闭合S和S2，在保证电路元件安全前提下，电路消耗的最大功率是多少？
1.【答案】A
2.【答案】D
3.【答案】C
4.【答案】B
5.【答案】D
6.【答案】A
7.【答案】C
8.【答案】D
9.【答案】C
10.【答案】B
11.【答案】C
12.【答案】D
13.【答案】热值；做功；
做功
14.【答案】半导体；电磁波；
并联；不变；不变；
248.6；4400；1.08×106；3000
15.【答案】S1
保温

16.【答案】解：S1是控制LED灯的开关，所以S1与LED灯串联；
由题知，即使S1断开，USB接口也能正常使用，说明LED灯与USB接口互不影响，则它们是并联的；
安全开关S2位于台灯底部的前端，当台灯倾斜，S2离开桌面时，它会自动断开，切断台灯的电源，所以S1、S2串联，由此连接电路如图所示：

17.【答案】解：滑动变阻器的滑片P向右移动时，电路中的电阻变大，则电路中的电流变小，磁铁的磁性变弱，此时弹簧伸长，根据同名磁极相互排斥可知，电磁铁上端为N极，下端为S极；
右手握住电磁铁，大拇指指向N极，四指指向电流的方向，则电流从螺线管的上端流出，下端流入，则电源右端为正极，左端为负极。
磁体周围的磁感线都是从N极出来，回到S极，如图所示：

18.【答案】使水和煤油在相同的时间吸收相同的热量;质量;加热时间 2.1×103 等于;大于
19.【答案】A （2） 2.4 正比 A;2;25;通过导体的电流与导体电阻成反比
20.【答案】； 灯泡短路； 0.625； ①3.8；②S和S1；③1.52
21.【答案】（1）消耗的航空燃油完全燃烧放出热量是3.6×1010J （2）发动机的效率是60%
22.【答案】（1）定值电阻R0的电阻值是5Ω （2）挂上待测物体后，当定值电阻R0两端电压为2.5V时，电流表示数为0.5A （3）当所称物体的重力为60N时，没有超过电子测力计的量程
23.【答案】（1）电源电压是8V （2）小灯泡正常发光时，通电10s滑动变阻器R2消耗的电能是25J （3）断开S1，闭合S和S2，在保证电路元件安全前提下，电路消耗的最大功率是2.4W
