云南省昭通市巧家县第四中学学校等2025-2026学年九年级上学期12月月考物理试题

这是一份云南省昭通市巧家县第四中学学校等2025-2026学年九年级上学期12月月考物理试题，共13页。试卷主要包含了测试范围，考生必须保持答题卡的整洁等内容，欢迎下载使用。

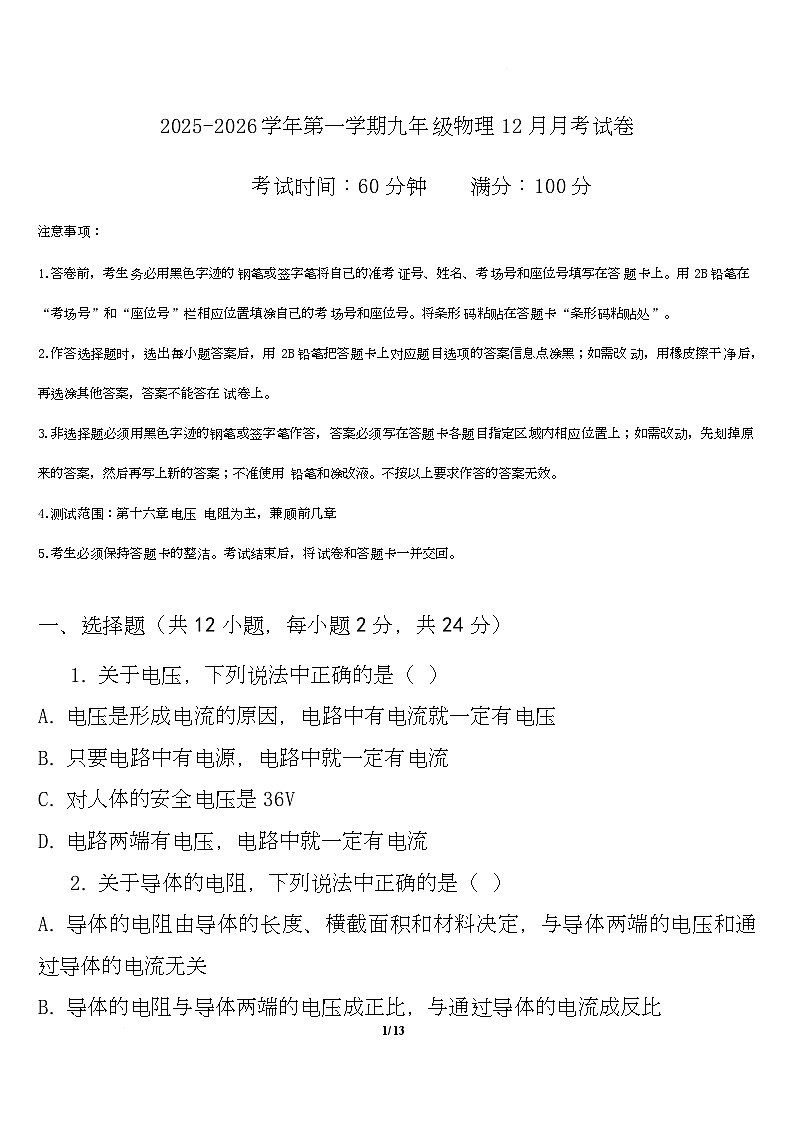

注意事项：
1.答卷前，考生务必用黑色字迹的钢笔或签字笔将自己的准考证号、姓名、考场号和座位号填写在答题卡上。用 2B 铅笔在
“考场号”和“座位号”栏相应位置填涂自己的考场号和座位号。将条形码粘贴在答题卡“条形码粘贴处”。
2.作答选择题时，选出每小题答案后，用 2B 铅笔把答题卡上对应题目选项的答案信息点涂黑；如需改动，用橡皮擦干净后，
再选涂其他答案，答案不能答在试卷上。
3.非选择题必须用黑色字迹的钢笔或签字笔作答，答案必须写在答题卡各题目指定区域内相应位置上；如需改动，先划掉原
来的答案，然后再写上新的答案；不准使用铅笔和涂改液。不按以上要求作答的答案无效。
4.测试范围：第十六章电压 电阻为主，兼顾前几章
5.考生必须保持答题卡的整洁。考试结束后，将试卷和答题卡一并交回。
一、选择题（共 12 小题，每小题 2 分，共 24 分）
1. 关于电压，下列说法中正确的是（ ）
A. 电压是形成电流的原因，电路中有电流就一定有电压
B. 只要电路中有电源，电路中就一定有电流
C. 对人体的安全电压是 36V
D. 电路两端有电压，电路中就一定有电流
2. 关于导体的电阻，下列说法中正确的是（ ）
A. 导体的电阻由导体的长度、横截面积和材料决定，与导体两端的电压和通
过导体的电流无关
B. 导体的电阻与导体两端的电压成正比，与通过导体的电流成反比
1/13
C. 铜导线的电阻一定比铁导线的电阻小
D. 粗细相同的两根铜导线，长的那根电阻一定大
3. 如图所示的电路中，闭合开关 S 后，电压表测量的是（ ）
A. 电源两端的电压
B. 电阻 R1 两端的电压
C. 电阻 R2 两端的电压
D. 电阻 R1 和 R2 两端的总电压
4. 将一段电阻丝对折后接入电路中，对折后的电阻与原来相比（ ）
A. 变大 B. 变小 C. 不变 D. 无法确定
5. 滑动变阻器是通过改变下列哪个因素来改变电阻的（ ）
A. 电阻丝的材料 B. 电阻丝的横截面积
C. 电阻丝的长度 D. 电阻丝的温度
6. 当开关 S 闭合后，发现电压表指针反向偏转，其原因是（ ）
A. 电压表接在了电源两端
B. 电压表的量程选择过小
C. 电压表正负接线柱接反了
D. 电路中某处发生了短路
2/13

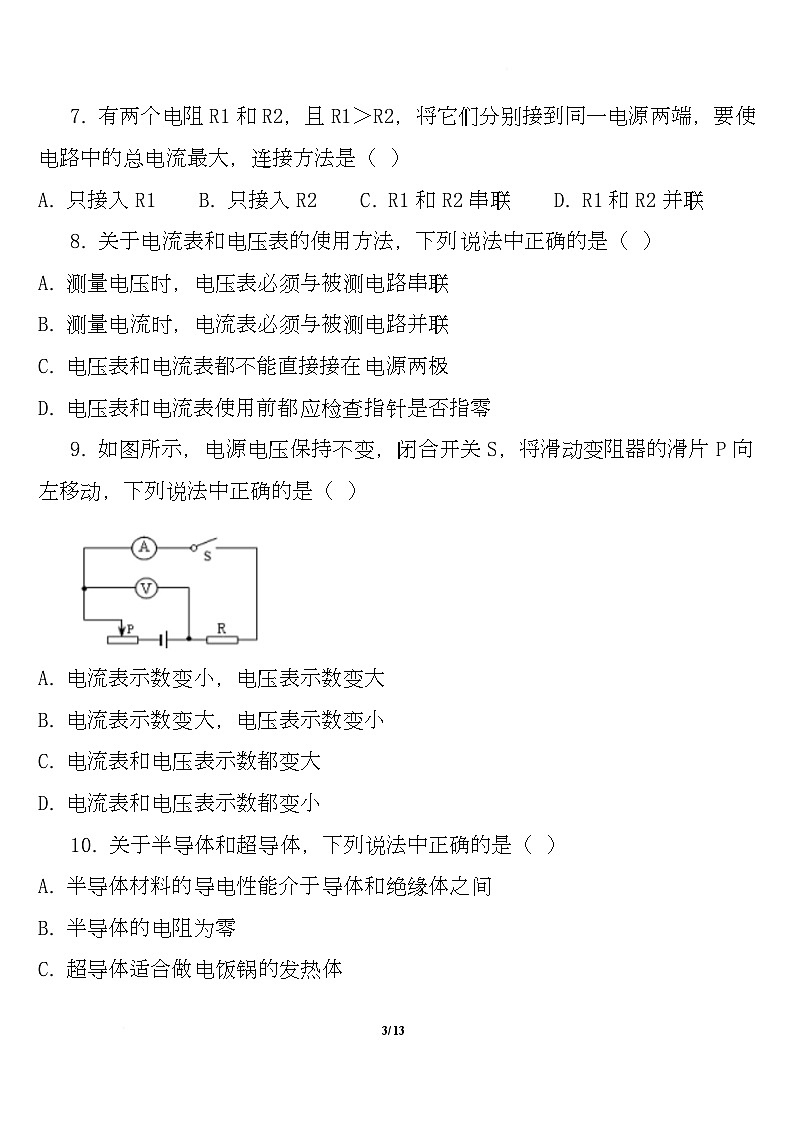

7. 有两个电阻 R1 和 R2，且 R1＞R2，将它们分别接到同一电源两端，要使
电路中的总电流最大，连接方法是（ ）
A. 只接入 R1 B. 只接入 R2 C. R1 和 R2 串联 D. R1 和 R2 并联
8. 关于电流表和电压表的使用方法，下列说法中正确的是（ ）
A. 测量电压时，电压表必须与被测电路串联
B. 测量电流时，电流表必须与被测电路并联
C. 电压表和电流表都不能直接接在电源两极
D. 电压表和电流表使用前都应检查指针是否指零
9. 如图所示，电源电压保持不变，闭合开关 S，将滑动变阻器的滑片 P 向
左移动，下列说法中正确的是（ ）
A. 电流表示数变小，电压表示数变大
B. 电流表示数变大，电压表示数变小
C. 电流表和电压表示数都变大
D. 电流表和电压表示数都变小
10. 关于半导体和超导体，下列说法中正确的是（ ）
A. 半导体材料的导电性能介于导体和绝缘体之间
B. 半导体的电阻为零
C. 超导体适合做电饭锅的发热体
3/13
D. 半导体材料不能制成二极管和三极管
11. 如图所示电路中，电源电压为 6V，当开关 S 闭合后，只有一只灯泡发
光，且电压表示数为 6V，产生这一现象的原因可能是（ ）
A. 灯泡 L1 断路 B. 灯泡 L2 断路 C. 灯泡 L1 短路 D. 灯泡 L2 短路
12. 某同学在做"用滑动变阻器改变小灯泡亮度"的实验时，连接了如图所
示的电路，闭合开关后，移动滑动变阻器的滑片，小灯泡的亮度始终不发生变
化，且很暗，可能的原因是（ ）
A. 电路总电阻减小 B. 滑片逐渐向右移动
C. 电流表的示数变小 D. 电压表的示数变小
二、填空题（共 6 小题，每空 1 分，共 20 分）
4/13
13. 一节新干电池的电压为 V，我国家庭电路的电压为 V，对人
体安全的电压不高于 V。
14. 完成下列单位换算：
（1）220V = mV；
（2）0.5MΩ = kΩ = Ω。
15. 如图所示，闭合开关 S 后，电压表 V1 的示数为 6V，电压表 V2 的示数
为 2V，则灯泡 L1 两端的电压为 V，灯泡 L2 两端的电压为 V，电源电
压为 V。
16. 电阻是导体本身的一种性质，它的大小与导体的、、和温度有关。一
根粗细均匀的铜导线，电阻为 R，将它均匀拉长为原来的 2 倍，其电阻变
为 。
17. 如图所示，电源电压保持不变，当开关 S1 闭合、S2 断开时，电压表示
数为 3V；当 S1 断开、S2 闭合时，电压表示数为 4.5V。则灯泡 L1 两端的电压
为 V， 灯 泡 L2 两 端 的 电 压 为 V， 电 源 电 压 为 V。
5/13
18. 如图所示的电路中，电源电压保持不变，闭合开关 S，当滑动变阻器的
滑片 P 向右移动时，电流表的示数将 ，电压表的示数将 。（选填"变
大"、"变小"或"不变"）
三、实验探究题（共 3 小题，第 19 题 10 分，第 20 题 12 分，第 21 题 8 分，
共 30 分）
19. （10 分）在探究"影响电阻大小的因素"的实验中，小明设计了如图所
示的实验电路，A、B 之间接入待研究的电阻丝。
电路描述：电源、开关、电流表串联，A、B 之间可接入不同电阻丝
（1）实验中通过观察来比较电阻的大小，这种方法叫法。
（2）小明选择序号为的两根电阻丝，可以探究导体电阻大小与材料的关系。
（3）选择序号为 2、3 的两根电阻丝，可以探究导体电阻大小与的关系。
（4）实验中如果用一根粗细均匀的电阻丝，通过移动夹子改变接入电路的
长度，可以探究导体电阻大小与的关系。
实验用到的电阻丝参数如下表：
6/13
序号 材料 长度/m 横截面积/ mm²
1 镍铬合金 0.5 0.5
2 镍铬合金 1.0 0.5
3 镍铬合金 0.5 1.0
4 锰铜合金 0.5 0.5
20. （12 分）在"探究串联电路电压规律"的实验中，小明设计了如下的电
路。
电路描述：电源、开关 S、两个不同的小灯泡 L1 和 L2 串联，三个电压表
分别测 L1 两端电压、L2 两端电压和总电压
（1）在连接电路时，开关必须处于状态。
（2）小明根据电路图连接好电路，闭合开关后，发现电压表 V1 和 V2 的指
针偏转角度相同，但 V1 的示数为 1.2V，V2 的示数为 6V，则可能的原因是。
（3）排除故障后，小明测出了多组实验数据如下表：
实验次数 L1两端电压U1/ V L2两端电压U2/ V 总电压U/V
1 1.2 1.8 3.0
2 1.5 2.5 4.0
3 2.0 3.0 5.0
7/13
分析实验数据可得出的结论是：在串联电路中，。
（4）小明进行多次实验的主要目的是。
21. （8 分）在"练习使用滑动变阻器"的实验中：
（1）滑动变阻器是靠改变接入电路中电阻丝的来改变电阻的。
（2）连接电路时，开关应处于状态，滑动变阻器的滑片应移到处。
（3）如图所示，若要使滑动变阻器的滑片 P 向右移动时，灯泡变亮，应将
滑动变阻器的两个接线柱接入电路。
电路描述：电源、开关、小灯泡、滑动变阻器串联
四、计算题（共 2 小题，第 22 题 12 分，第 23 题 14 分，共 26 分）
22. （12 分）如下描述所示，电源电压保持不变，R1=10Ω，R2=20Ω。当
开关 S1 闭合、S2 断开时，电流表的示数为 0.3A；当开关 S1、S2 都闭合时，
电流表的示数为 0.5A。求：
电路描述：电源、开关 S1、电流表串联，R1 与 R2 并联，S2 与 R2 串联
（1）电源电压；
（2）电阻 R2 的阻值；
（3）当开关 S1、S2 都闭合时，电路中的总电阻。
23. （14 分）如图所示，电源电压为 6V 且保持不变，R1=10Ω，R2 是最大
阻值为 20Ω的滑动变阻器，电压表的量程为 0～3V，电流表的量程为 0～0.6A。
8/13
（1）当开关 S 闭合后，滑动变阻器的滑片 P 从最右端移动到最左端的过程
中，电流表和电压表示数的变化范围分别是多少？
（2）为保证电路安全，滑动变阻器 R2 接入电路的阻值范围是多少？
9/13
参考答案及评分标准
一、选择题（每小题 2 分，共 24 分）
1-5： A A B B C
6-10： C D D B A
11-12： C C
【评分说明】每题只有一个正确答案，选对得 2 分。
二、填空题（每空 1 分，共 20 分）
13. 1.5 220 36
14. （1）2.2×105 （2）500 5×105
15. 4 2 6
16. 材料 长度 横截面积 4R
17. 3 1.5 4.5
18. 变小 变大
三、实验探究题（共 30 分）
19. （10 分）
（1）电流表示数大小 转换 （2 分）
（2）1 和 4 （2 分）
（3）横截面积 （2 分）
10/13
（4）长度 （2 分）
【补充】使用 1 和 2 可以探究长度对电阻的影响（2 分）
20. （12 分）
（1）断开 （2 分）
（2）电压表 V1 的量程选择太小（或 V1 选择了 0～3V 量程，V2 选择了 0～
15V 量程） （3 分）
（3）总电压等于各部分电路两端电压之和（U = U1 + U2） （4 分）
（4）寻找普遍规律，避免偶然性 （3 分）
21. （8 分）
（1）长度 （2 分）
（2）断开 阻值最大 （3 分）
（3）B 和 C（或 B 和 D） （3 分）
四、计算题（共 26 分）
22. （12 分）
解：（1）当开关 S1 闭合、S2 断开时，只有 R1 接入电路
电源电压 U = I1R1 = 0.3A × 10Ω = 3V （4 分）
（2）当开关 S1、S2 都闭合时，R1 与 R2 并联
通过 R1 的电流 I1 = U/R1 = 3V/10Ω = 0.3A
11/13
通过 R2 的电流 I2 = I - I1 = 0.5A - 0.3A = 0.2A
电阻 R2 的阻值 R2 = U/I2 = 3V/0.2A = 15Ω （4 分）
（3）当开关 S1、S2 都闭合时，电路中的总电阻
R 总 = U/I = 3V/0.5A = 6Ω
或 1/R 总 = 1/R1 + 1/R2 = 1/10Ω + 1/15Ω = 3/30Ω + 2/30Ω =
5/30Ω = 1/6Ω
所以 R 总 = 6Ω （4 分）
23. （14 分）
解：（1）当滑片 P 在最右端时，R2 全部接入电路，R2=20Ω
电路总电阻 R 总 = R1 + R2 = 10Ω + 20Ω = 30Ω
电路电流 I1 = U/R 总 = 6V/30Ω = 0.2A
电压表示数 U21 = I1R2 = 0.2A × 20Ω = 4V
当滑片 P 在最左端时，R2=0Ω
电路电流 I2 = U/R1 = 6V/10Ω = 0.6A
电压表示数 U22 = 0V
所以电流表示数变化范围：0.2A～0.6A
电压表示数变化范围：4V～0V （8 分）
（2）为保证电路安全，需同时满足以下条件：
①电流表不超过 0.6A：I = U/(R1+R2) ≤ 0.6A
即 6V/(10Ω+R2) ≤ 0.6A，解得 R2 ≥ 0Ω
②电压表不超过 3V：U2 = I·R2 = [6V/(10Ω+R2)]·R2 ≤ 3V
12/13
即 6R2/(10+R2) ≤ 3，解得 R2 ≤ 10Ω
综合①②得：0Ω ≤ R2 ≤ 10Ω （6 分）
13/13
