1．考生要认真填写考场号和座位序号。
2．试题所有答案必须填涂或书写在答题卡上，在试卷上作答无效。第一部分必须用2B 铅笔作答；第二部分必须用黑色字迹的签字笔作答。
3．考试结束后，考生须将试卷和答题卡放在桌面上，待监考员收回。
一、单项选择题：本题共6小题，每小题4分，共24分。在每小题给出的四个选项中，只有一项是符合题目要求的。

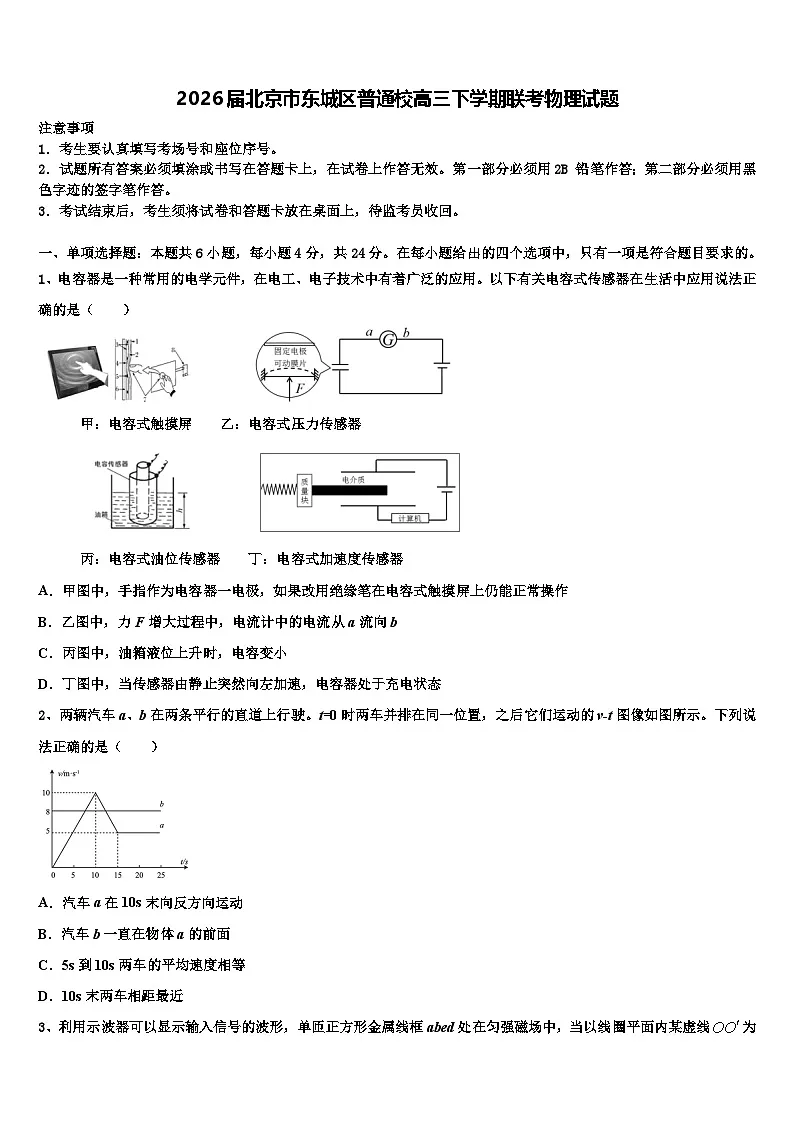

1、电容器是一种常用的电学元件，在电工、电子技术中有着广泛的应用。以下有关电容式传感器在生活中应用说法正确的是（ ）
甲：电容式触摸屏 乙：电容式压力传感器
丙：电容式油位传感器 丁：电容式加速度传感器
A．甲图中，手指作为电容器一电极，如果改用绝缘笔在电容式触摸屏上仍能正常操作
B．乙图中，力F增大过程中，电流计中的电流从a流向b
C．丙图中，油箱液位上升时，电容变小
D．丁图中，当传感器由静止突然向左加速，电容器处于充电状态
2、两辆汽车a、b在两条平行的直道上行驶。t=0时两车并排在同一位置，之后它们运动的v-t图像如图所示。下列说法正确的是（ ）
A．汽车a在10s末向反方向运动
B．汽车b一直在物体a的前面
C．5s到10s两车的平均速度相等
D．10s末两车相距最近

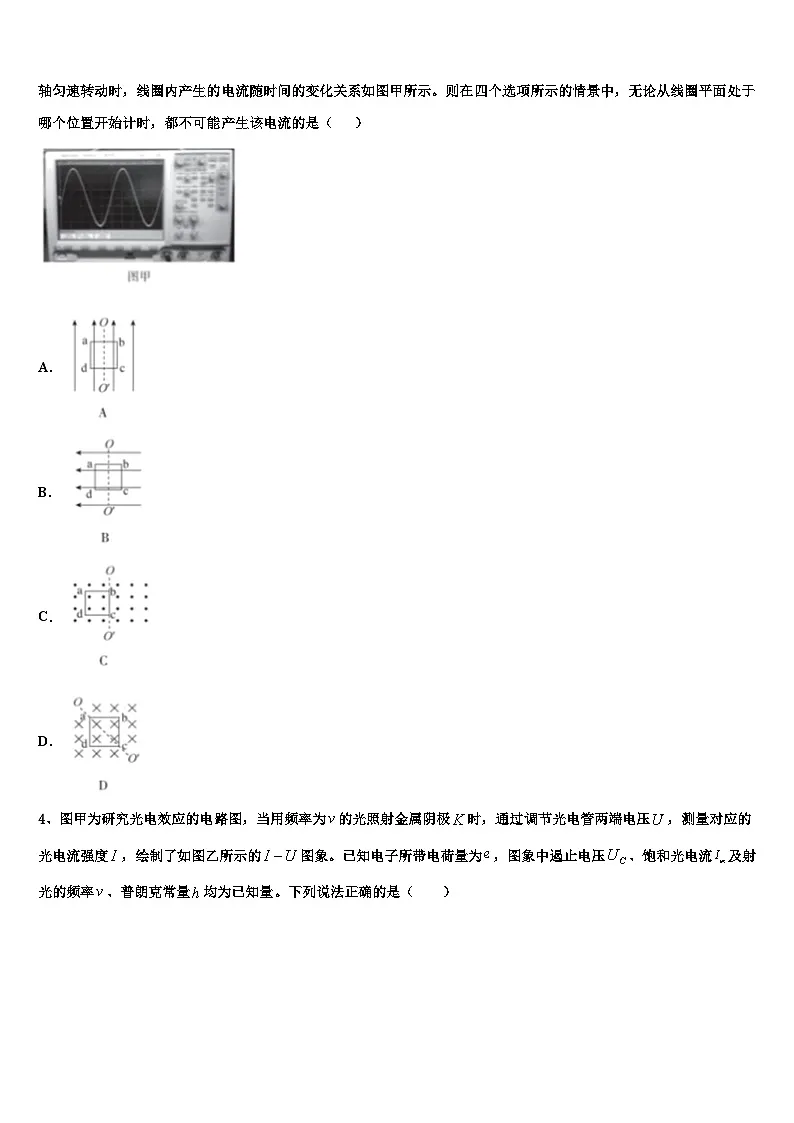

3、利用示波器可以显示输入信号的波形，单匝正方形金属线框abed处在匀强磁场中，当以线圈平面内某虚线为轴匀速转动时，线圈内产生的电流随时间的变化关系如图甲所示。则在四个选项所示的情景中，无论从线圈平面处于哪个位置开始计时，都不可能产生该电流的是（ ）
A．
B．
C．
D．

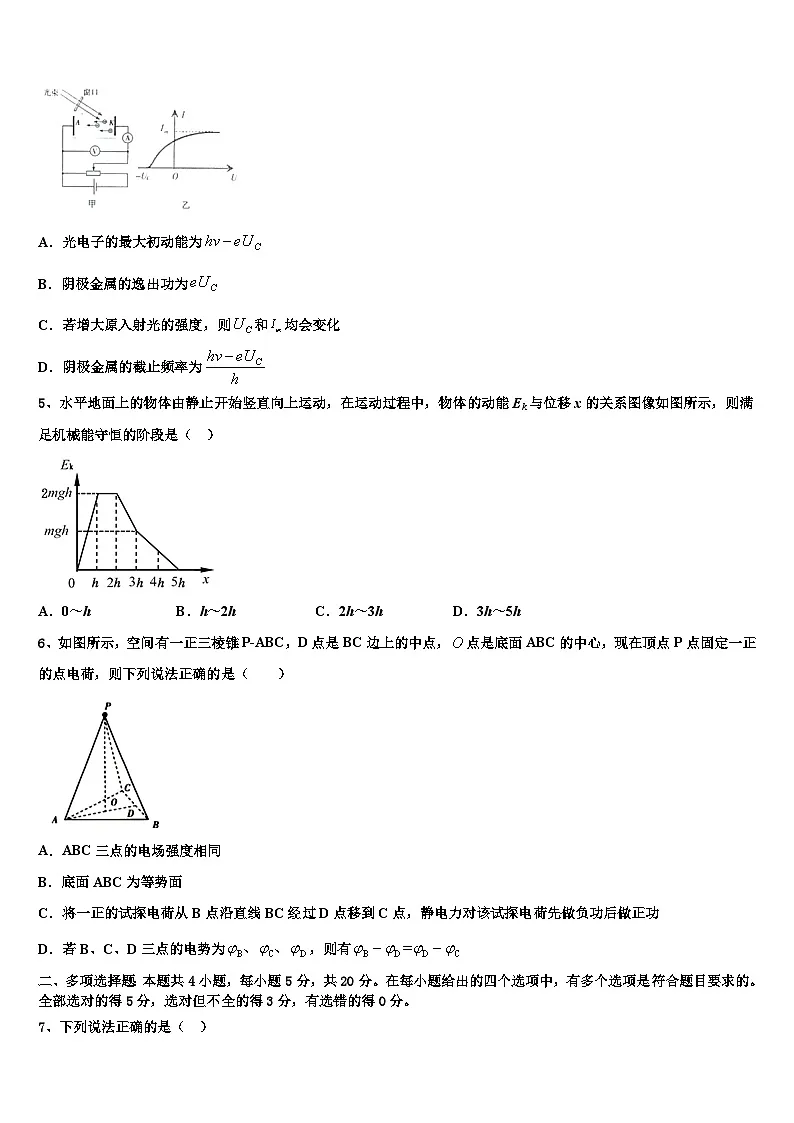

4、图甲为研究光电效应的电路图，当用频率为的光照射金属阴极时，通过调节光电管两端电压，测量对应的光电流强度，绘制了如图乙所示的图象。已知电子所带电荷量为，图象中遏止电压、饱和光电流及射光的频率、普朗克常量均为已知量。下列说法正确的是（ ）
A．光电子的最大初动能为
B．阴极金属的逸出功为
C．若增大原入射光的强度，则和均会变化
D．阴极金属的截止频率为
5、水平地面上的物体由静止开始竖直向上运动，在运动过程中，物体的动能Ek与位移x的关系图像如图所示，则满足机械能守恒的阶段是（ ）
A．0～hB．h～2hC．2h～3hD．3h～5h
6、如图所示，空间有一正三棱锥P-ABC，D点是BC边上的中点，点是底面ABC的中心，现在顶点P点固定一正的点电荷，则下列说法正确的是（ ）
A．ABC三点的电场强度相同
B．底面ABC为等势面
C．将一正的试探电荷从B点沿直线BC经过D点移到C点，静电力对该试探电荷先做负功后做正功
D．若B、C、D三点的电势为，则有
二、多项选择题：本题共4小题，每小题5分，共20分。在每小题给出的四个选项中，有多个选项是符合题目要求的。全部选对的得5分，选对但不全的得3分，有选错的得0分。
7、下列说法正确的是（ ）
A．随着分子间距离的减小，其斥力和引力均增大
B．单晶体有固定的熔点，多晶体和非晶体没有固定的熔点
C．一定质量的0°C的冰熔化成0°C的水，其分子势能会增加
D．一定质量的气体放出热量，其分子的平均动能可能增大
E.第二类永动机不可能制成的原因是它违反了能量守恒定律
8、如图（a）所示，在粗糙的水平地面上有两个大小相同但材质不同的甲、乙物块。t=0时刻，甲物块以速度v04m/s向右运动，经一段时间后与静止的乙物块发生正碰，碰撞前后两物块运动的v—t图像如图（b）中实线所示，其中甲物块碰撞前后的图线平行，已知甲物块质量为5kg，乙物块质量为4kg，则（ ）
A．此碰撞过程为弹性碰撞
B．碰后瞬间乙物块速度为2.5m/s
C．碰后乙物块移动的距离为3.75m
D．碰后甲、乙两物块所受摩擦力之比为6：5
9、甲、乙两名溜冰运动员，M甲=80kg，M乙=40kg，面对面拉着弹簧秤做圆周运动的溜冰表演，两人相距0.9m，弹簧秤的示数为96N，如图所示，下列判断正确的是（ ）
A．两人运动半径相同
B．两人的运动半径不同，甲为0.3m，乙为0.6m
C．甲的线速度12m/s，乙的线速度6m/s
D．两人的角速度均为2rad/s
10、某单位应急供电系统配有一小型发电机，该发电机内的矩形线圈面积为S=0.2m2、匝数为N=100匝、电阻为r=5.0Ω，线圈所处的空间是磁感应强度为B=T的匀强磁场，发电机正常供电时线圈的转速为n=r/min．如图所示是配电原理示意图，理想变压器原副线圈的匝数比为5︰2，R1=5.0Ω、R2=5.2Ω，电压表电流表均为理想电表，系统正常运作时电流表的示数为I=10A，则下列说法中正确的是
A．交流电压表的示数为720V
B．灯泡的工作电压为272V
C．变压器输出的总功率为2720W
D．若负载电路的灯泡增多，发电机的输出功率会增大
三、实验题：本题共2小题，共18分。把答案写在答题卡中指定的答题处，不要求写出演算过程。
11．（6分）热敏电阻包括正温度系数电阻器（PTC）和负温度系数电阻器（NTC）。正温度系数电阻器（PTC）在温度升高时电阻值越大，负责温度系数电阻器（NTC）在温度升高时电阻值越小，热敏电阻的这种特性，常常应用在控制电路中。某实验小组选用下列器材探究通过热敏电阻Rx（常温下阻值约为10.0Ω）的电流随其两端电压变化的特点。
A．电流表A1（满偏电流10mA，内阻r1=10Ω）
B．电流表A2（量程0～1.0A，内阻r2约为0.5Ω）
C．滑动变阻器R1（最大阻值为10Ω）
D．滑动变阻器R2（最大阻值为500Ω）
E．定值电阻R3=990Ω
F. 定值电阻R4=140Ω
G．电源E（电动势12V，内阻可忽略）
H．电键、导线若干
（1）实验中改变滑动变阻器滑片的位置，使加在热敏电阻两端的电压从零开始逐渐增大，请在所提供的器材中选择必需的器材，应选择的滑动变阻器______。（只需填写器材前面的字母即可）
（2）请在所提供的器材中选择必需的器材，在虚线框内画出该小组设计的电路图_____。
（3）该小组测出某热敏电阻Rx的I1—I2图线如曲线乙所示，NTC热敏电阻对应的曲线是____（填①或②）。
（4）若将上表中的PTC电阻直接接到一个9V，内阻10Ω的电源两端，则它的实际功率为_______W。（结果均保留2位有效数字）
12．（12分）热敏电阻常用于温度控制或过热保护装置中。某种热敏电阻和金属热电阻的阻值随温度变化的关系如图甲所示。

（1）由图甲可知，在较低温度范围内，相对金属热电阻而言，该热敏电阻对温度变化的响应更________（选填“敏感”或“不敏感”）。
（2）某同学利用上述热敏电阻制作了一个简易的温控装置，实验原理如图乙所示。现欲实现衔铁在某温度时（此时热敏电阻的阻值为）被吸合，下列操作步骤正确的顺序是_______。（填写各步骤前的序号）
a.将热敏电阻接入电路
b.观察到继电器的衔铁被吸合
c.断开开关，将电阻箱从电路中移除
d.合上开关，调节滑动变阻器的阻值
e.断开开关，用电阻箱替换热敏电阻，将阻值调至
（3）若热敏电阻的阻值与温度的关系如下表所示，
当通过继电器的电流超过时，衔铁被吸合，加热器停止加热，实现温控。已知继电器的电阻，为使该裝置实现对30~80之间任一温度的控制，电源应选用_______，滑动变阻器应选用_______。（填选项前的字母）
A．电源（，内阻不计） B．电源（，内阻不计） C．滑动变阻器 D．滑动变阻器
四、计算题：本题共2小题，共26分。把答案写在答题卡中指定的答题处，要求写出必要的文字说明、方程式和演算步骤。
13．（10分）如图甲所示为一个倒立的U形玻璃管，A、B两管竖直，A管下端封闭，B管下端开口并与大气连通。已知A、B管内空气柱长度分别为hA=6cm、hB=10.8cm。管内装入水银液面高度差△h=4cm。欲使A、B两管液面处于同一水平面，现用活塞C把B管开口端封住并缓慢推动活塞C(如图乙所示)。已知大气压为p0=76cmHg。当两管液面处于同一水平面时，求：
①A管封闭气体压强pA′
②活塞C向上移动的距离x。
14．（16分）如图所示，轴、y轴和直线将x=L平面划分成多个区域。其中I区域内存在竖直向下的电场，II区域存在垂直于纸面向里的匀强磁场，III区域存在垂直于纸面向外的匀强磁场，II、III区域的磁感应强度大小相同。质量为m、电量为q的粒子从P点（－L，y）以垂直于电场方向、大小为v0的速度出发，先后经O点（0，0）、M点（L，0）到达N点（L，－L），N点位于磁场分界线处。已知粒子到达O点时速度方向偏转了，不计粒子的重力，回答下面问题。
(1)求带电粒子在电场运动过程中电场力的冲量；
(2)若粒子从P点出发依次通过O点、M点并于M点第一次射出磁场分界线后到达N点，则粒子运动的时间为多少？
(3)粒子到达N点时在磁场中运动的路程为多少？
15．（12分）我国是世界上开发利用地下水资源最早的国家之一，浙江余姚河姆渡古文化遗址水井，其年代距今约5700年。压水井可以将地下水引到地面上，如图所示，活塞和阀门都只能单向打开，提压把手可使活塞上下移动，使得空气只能往上走而不往下走。活塞往上移动时，阀门开启，可将直管中的空气抽到阀门上面；活塞向下移动时，阀门关闭，空气从活塞处溢出，如此循环，地下水就在大气压的作用下通过直管被抽上来了。阀门下方的直管末端在地下水位线之下，地下水位线距离阀门的高度h = 8m，直管截面积S = 0.002m2，现通过提压把手，使直管中水位缓慢上升4m。已知水的密度ρ=1.0×103kg/m3，外界大气压强p0 = 1.0×105Pa，重力加速度g = 10m/s²，直管中的气体可视为理想气体：
(1)若该装置的机械效率η = 0.4，求人对把手做的功；
(2)求直管中剩余空气质量△m与直管中原空气质量m0之比。
参考答案
一、单项选择题：本题共6小题，每小题4分，共24分。在每小题给出的四个选项中，只有一项是符合题目要求的。
1、D
【解析】
A．甲图中，绝缘笔与工作面不能形成一个电容器，所以不能在电容屏上进行触控操作。故A错误。
B．乙图中，力F增大过程中，电容器极板间距减小，电容变大，电容器充电，电流计中的电流从b流向a，选项B错误；
C．丙图中，油箱液位上升时，正对面积变大，电容变大，选项C错误；
D．丁图中，当传感器由静止突然向左加速，电介质插入电容器，电容变大，电容器处于充电状态，选项D正确。
故选D。
2、B
【解析】
A．汽车a的速度一直为正值，则10s末没有反方向运动，选项A错误；
B．因v-t图像的面积等于位移，由图可知，b的位移一直大于a，即汽车b一直在物体a的前面，选项B正确；
C．由图像可知，5s到10s两车的位移不相等，则平均速度不相等，选项C错误；
D．由图像可知8-12s时间内，a的速度大于b，两车逐渐靠近，则12s末两车相距最近，选项D错误；
故选B。
3、A
【解析】
A．当以线圈平面内某虚线为轴匀速转动时，线圈中的磁通量始终不变，没有感应电流产生，故A不可能产生该电流，故A符合题意；
BCD．三图中线圈绕垂直于磁场方向的轴转动，磁通量发生变化，根据交变电流的产生原理可知，三者均产生示波器中的正弦式交变电流，故BCD不符合题意。
故选A。
4、D
【解析】
A．光电子的最大初动能为，选项A错误；
B．根据光电效应方程：
则阴极金属的逸出功为
选项B错误；
C．若增大原入射光的强度，则最大初动能不变，则截止电压不变；但是饱和光电流会变化，选项C错误；
D．根据可得，阴极金属的截止频率为
选项D正确；
故选D.
5、C
【解析】
0-h阶段，动能增加量为2mgh，重力势能的增加量为mgh，所以机械能增加了3mgh；h-2h阶段，动能不变，重力势能增加mgh，所以机械能不守恒；2h-3h阶段，重力势能增加mgh，动能减小mgh，所以机械能守恒；3h-5h阶段，重力势能增加2mgh，动能减小mgh，机械能增加，ABD错误，不符合题意；C正确，符合题意。
故选C。
6、C
【解析】
AB．A、B、C三点到P点的距离相等，根据点电荷的场强公式分析可知，A、B、C三点的电场强度大小相等，但方向不同；A、B、C的三个点到场源电荷的距离相等，在同一等势面，但其它点到场源电荷的距离与A、B、C三点到场源电荷的距离不等，故底面ABC所在平面不是等势面，故A、B错误；
C．将一正的试探电荷从B点沿直线BC经过D点移到C点，电势先升高后降低，电势能先增大后减小，则静电力对该试探电荷先做负功后做正功，故C正确；
D．由于B、C的两个点到场源电荷的距离相等，在同一等势面， 即，则有，故D错误；
二、多项选择题：本题共4小题，每小题5分，共20分。在每小题给出的四个选项中，有多个选项是符合题目要求的。全部选对的得5分，选对但不全的得3分，有选错的得0分。
7、ACD
【解析】
A．分子间距离减小，其斥力和引力均增大，A正确；
B．晶体有固定的熔点，非晶体没有固定的熔点，B错误；
C．0℃的冰熔化成0℃的水，吸收热量，分子平均动能不变，其分子势能会增加，C正确；
D．对气体做功大于气体放出的热量，其分子的平均动能会增大，D正确；
E．第一类永动机违反了能量守恒定律，第二类永动机不违反能量守恒定律，只是违反热力学第二定律，E错误。
故选ACD。
8、BC
【解析】
AB．由图知，碰前瞬间甲物块的速度为
碰后瞬间甲物块的速度为
设乙物块碰后瞬间的速度为v2，取碰前甲物块的速度方向为正方向，根据动量守恒定律得
解得
碰撞前后系统动能之差为
解得
所以此碰撞过程为非弹性碰撞，故A错误，B正确；
C．设碰后乙物块经过ts时间停止运动。根据三角形相似法知
解得
碰后乙物块移动的距离为
故C正确；
D．对碰后乙物块滑行过程，根据动量定理得
解得
甲物块滑行的加速度大小为
甲物块所受摩擦力大小为
则有
故D错误。
故选BC。
9、BD
【解析】
由题意可知弹簧秤对甲、乙两名运动员的拉力提供各自的向心力，有
因为甲、乙两名运动员面对面拉着弹簧秤绕共同的圆心做圆周运动，角速度相同，有
所以
因为
联立可解得，；所以两人的运动半径不同；
根据
代入数据可解得两人的角速相同为；根据
代入数据得甲的线速度是，同理可得乙的线速度是。
综上分析可知BD正确，AC错误。
故选BD。
10、CD
【解析】
（1）根据 求出电动势的有效值
（2）根据闭合回路欧姆定律求出原线圈的电压
（3）利用及求出副线圈的电压
（4）根据电路结构求电动机的输出功率
【详解】
A、根据题意电流表的示数为10A，根据 解得原线圈的电流为4A，线圈在磁场中产生电动势的有效值为 ,
则电压表的读数为 ，故A错；
BC、原线圈的电压为 根据 可以求出副线圈上的电压为，所以副线圈上的功率为
此时灯泡上的电压为 故B错；C对
D、把发电机外的所有用电器等效为一个电阻为R的电阻，根据题意可知 ，若负载电路的灯泡增多，则等效电阻R减小，根据电源输出功率与电阻之间关系的函数图像可知，此时发电机的输出功率会增大，故D对；
故选CD
【点睛】
此题比较复杂，对于原线圈中有用电器的变压器问题来说，一般做题的方向是利用前后功率相等来求解的．
三、实验题：本题共2小题，共18分。把答案写在答题卡中指定的答题处，不要求写出演算过程。
11、C ② 2.0W(1.9~2.1W)
【解析】
(1)[1]因为要求加在热敏电阻两端的电压从零开始逐渐增大，所以滑动变阻器采用分压接法，为了便于调节，应选择最大阻值小的滑动变阻器，故填C。
(2) [2]因为器材没有电压表，故用已知内阻的电流表A1串联一个大电阻R3改装成电压表。由于热敏电阻的阻值远小于电压表内阻，所以电流表应用外接法，电路图如图所示
(3)[3] 把热敏电阻Rx的I1—I2图线的纵坐标改成，即热敏电阻的电压，单位为V，图像就成为热敏电阻的图像。图像上的点与坐标原点连线的斜率表示电阻值。随电压增大，电流增大，电阻实际功率增大，温度升高。NTC热敏电阻在温度升高时电阻值减小，故对应的曲线是②。
(4)[4]做出9V，内阻10Ω的电源的图像
其与曲线②的交点坐标的乘积即为所要求的实际功率，为
由于作图和读书有一定的误差，故结果范围为1.9~2.1W。
12、敏感 edbca B D
【解析】
（1）[1]图甲中横轴表示温度，纵轴表示电阻，随着温度的升高，金属热电阻的阻值略微增大，而该热敏电阻的阻值明显减小，所以这种热敏电阻在较低温度范围内，相对金属热电阻而言，该热敏电阻对温度变化的响应更敏感
（2）[2]要实现衔铁在某温度时（此时热敏电阻的阻值为）被吸合，而衔铁被吸合时的电流是一定的，所以关键是找到此时滑动变阻器的阻值。实现方法是：断开开关，用电阻箱替换热敏电阻，将阻值调至，合上开关，调节滑动变阻器的阻值，观察到继电器的衔铁被吸合，则此时滑动变阻器连入电路的阻值就是衔铁在某温度（此时热敏电阻的阻值为）被吸合时滑动变阻器应连入电路的阻值，找到之后，再用热敏电阻替换掉电阻箱即可，正确顺序为edbca；
（3）[3]在30时，电源电动势的最小值
所以电源应选用，故选B；
[4]在80时，选用电源，滑动变阻器的最小阻值为
所以滑动变阻器应选用，故选D。
四、计算题：本题共2小题，共26分。把答案写在答题卡中指定的答题处，要求写出必要的文字说明、方程式和演算步骤。
13、①108cmHg ②5.2cm
【解析】
①对A气体利用理想气体的等温变化方程求解；②由大气压的数值和水银柱的高度求出封闭气体的压强，A气体和B气体间的联系是之间的水银柱平衡和连通器的原理，根据等温变化的方程求解某状态的体积，进而活塞移动的距离.
【详解】
①设A、B两管的横截面积为S，
以A管封闭气体为研究对象，
初状态：，
设末状态的压强为，体积为
从初状态到末状态，设A管水银面下降h，则B管水银面上升也为h
由波意耳定律有：
由以上各式得：
②以B管封闭的气体为研究对象，设活塞向上移动距离为x
初状态：，
末状态：，
由波意耳定律有：
由以上各式得：x=5.2cm
【点睛】
本题考查的是等温变化，解决这类题的关键是，理解大气压和液体压强之间的关系，会根据大气压和液体压强计算封闭空气柱的压强.
14、 (1)，方向竖直向下；(2)；(3)当粒子到达M处时，为奇数次通过磁场边界，路程为πL；当粒子到达M处时，为偶数次通过磁场边界，路程为
【解析】
(1)粒子在电场中做类平抛运动，粒子到达O点时速度方向偏转了，分解速度得
取竖直向下方向为正方向，根据动量定理，电场力的冲量
得
方向竖直向下。
(2)设粒子在电场中运动的时间为，水平方向上做匀速直线运动，则
粒子在磁场中运动速度为
粒子运动轨迹如图甲所示：
由几何关系知
两段轨迹半径相等，圆心角之和为2π，粒子运动的时间为一个周期
所以
(3)对图甲粒子做圆周运动的路程为圆周长
粒子运动轨迹还可以如图乙：
粒子做圆周运动的半径为
路程为
当粒子到达M处时是第三次通过磁场边界，粒子做圆周运动的半径为
路程为
当粒子到达M处时是第四次通过磁场边界，粒子做圆周运动的半径为
路程为
依次类推，当粒子到达M处时，为奇数次通过磁场边界，路程为πL；当粒子到达M处时，为偶数次通过磁场边界，路程为。
15、 (1)400J；(2)
【解析】
(1)直管中水位缓慢上升h1=4m，则重心上升2m，则对水做功
带入数据可得
W有=160J
则人对把手做的功

(2)直管中有气体h2=4m，气体的压强为

设这些气体在压强为p0时的长度为L，则由玻意耳定律可得
解得
L=2.4m
则直管中剩余空气质量△m与直管中原空气质量m0之比
/℃
