2024-2025学年宁夏银川英才学校九年级（上）期末物理试卷-自定义类型

这是一份2024-2025学年宁夏银川英才学校九年级（上）期末物理试卷-自定义类型，共15页。试卷主要包含了单选题，填空题，作图题，实验探究题，简答题，计算题，综合题等内容，欢迎下载使用。

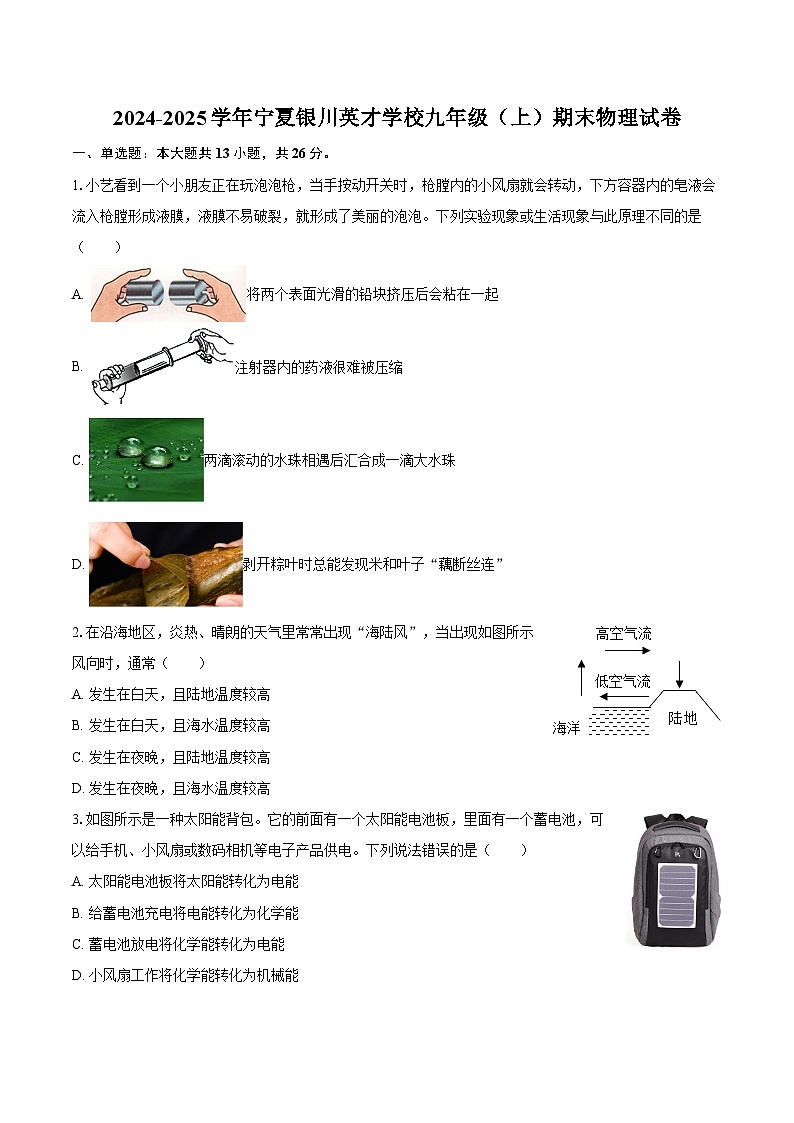

1.小艺看到一个小朋友正在玩泡泡枪，当手按动开关时，枪膛内的小风扇就会转动，下方容器内的皂液会流入枪膛形成液膜，液膜不易破裂，就形成了美丽的泡泡。下列实验现象或生活现象与此原理不同的是（ ）
A. 将两个表面光滑的铅块挤压后会粘在一起
B. 注射器内的药液很难被压缩
C. 两滴滚动的水珠相遇后汇合成一滴大水珠
D. 剥开粽叶时总能发现米和叶子“藕断丝连”
2.在沿海地区，炎热、晴朗的天气里常常出现“海陆风”，当出现如图所示风向时，通常（ ）
A. 发生在白天，且陆地温度较高
B. 发生在白天，且海水温度较高
C. 发生在夜晚，且陆地温度较高
D. 发生在夜晚，且海水温度较高
3.如图所示是一种太阳能背包。它的前面有一个太阳能电池板，里面有一个蓄电池，可以给手机、小风扇或数码相机等电子产品供电。下列说法错误的是（ ）
A. 太阳能电池板将太阳能转化为电能
B. 给蓄电池充电将电能转化为化学能
C. 蓄电池放电将化学能转化为电能
D. 小风扇工作将化学能转化为机械能

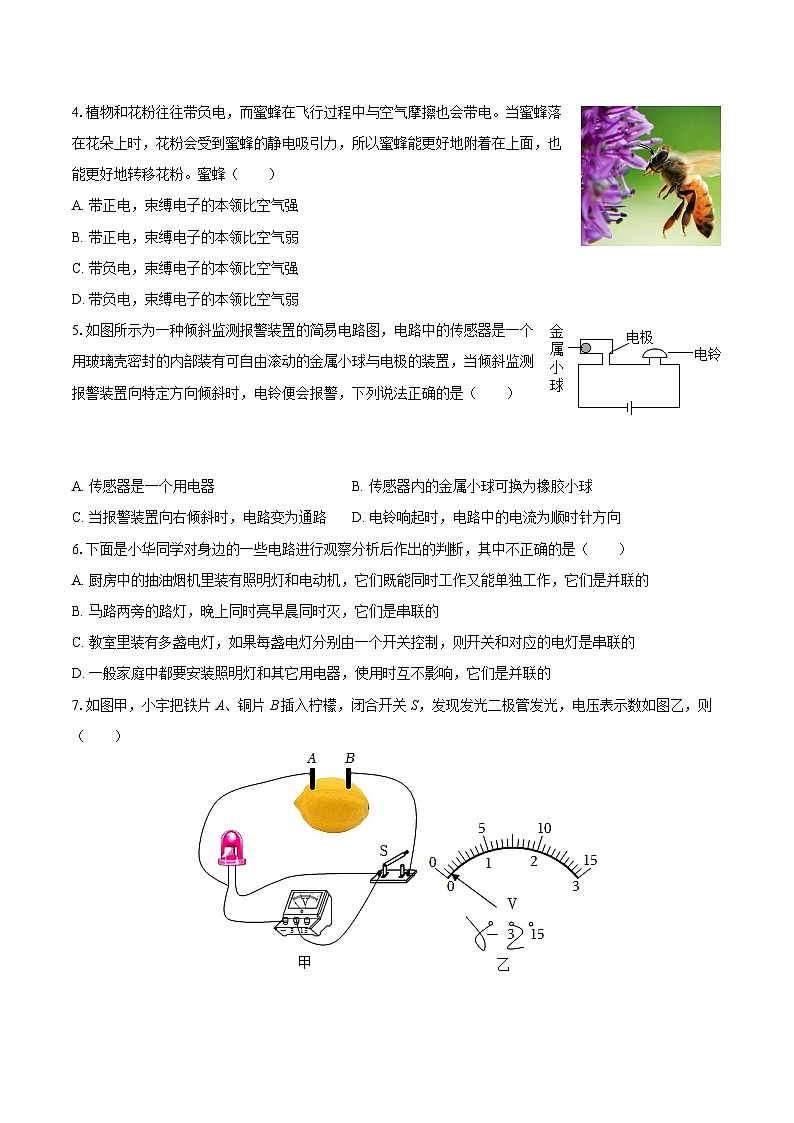

4.植物和花粉往往带负电，而蜜蜂在飞行过程中与空气摩擦也会带电。当蜜蜂落在花朵上时，花粉会受到蜜蜂的静电吸引力，所以蜜蜂能更好地附着在上面，也能更好地转移花粉。蜜蜂（ ）
A. 带正电，束缚电子的本领比空气强
B. 带正电，束缚电子的本领比空气弱
C. 带负电，束缚电子的本领比空气强
D. 带负电，束缚电子的本领比空气弱
5.如图所示为一种倾斜监测报警装置的简易电路图，电路中的传感器是一个用玻璃壳密封的内部装有可自由滚动的金属小球与电极的装置，当倾斜监测报警装置向特定方向倾斜时，电铃便会报警，下列说法正确的是（ ）
A. 传感器是一个用电器B. 传感器内的金属小球可换为橡胶小球
C. 当报警装置向右倾斜时，电路变为通路D. 电铃响起时，电路中的电流为顺时针方向
6.下面是小华同学对身边的一些电路进行观察分析后作出的判断，其中不正确的是（ ）
A. 厨房中的抽油烟机里装有照明灯和电动机，它们既能同时工作又能单独工作，它们是并联的
B. 马路两旁的路灯，晚上同时亮早晨同时灭，它们是串联的
C. 教室里装有多盏电灯，如果每盏电灯分别由一个开关控制，则开关和对应的电灯是串联的
D. 一般家庭中都要安装照明灯和其它用电器，使用时互不影响，它们是并联的
7.如图甲，小宇把铁片A、铜片B插入柠檬，闭合开关S，发现发光二极管发光，电压表示数如图乙，则（ ）

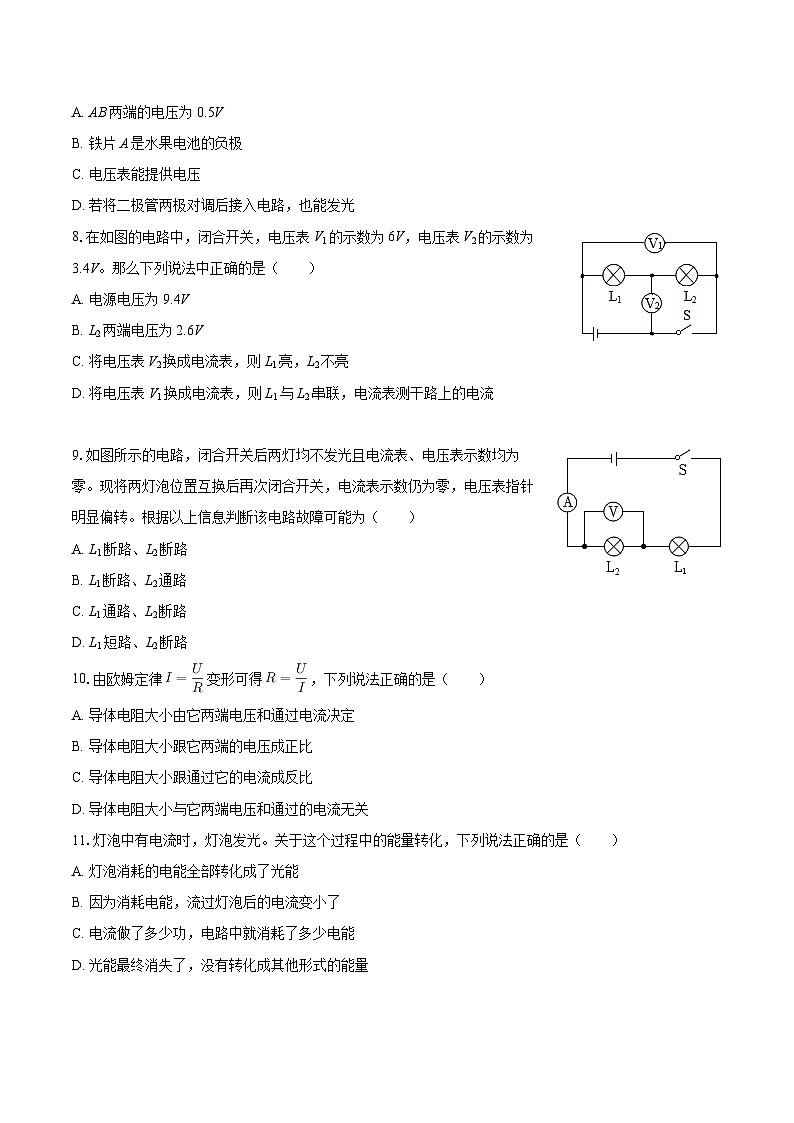

A. AB两端的电压为0.5V
B. 铁片A是水果电池的负极
C. 电压表能提供电压
D. 若将二极管两极对调后接入电路，也能发光
8.在如图的电路中，闭合开关，电压表V1的示数为6V，电压表V2的示数为3.4V。那么下列说法中正确的是（ ）
A. 电源电压为9.4V
B. L2两端电压为2.6V
C. 将电压表V2换成电流表，则L1亮，L2不亮
D. 将电压表V1换成电流表，则L1与L2串联，电流表测干路上的电流
9.如图所示的电路，闭合开关后两灯均不发光且电流表、电压表示数均为零。现将两灯泡位置互换后再次闭合开关，电流表示数仍为零，电压表指针明显偏转。根据以上信息判断该电路故障可能为（ ）
A. L1断路、L2断路
B. L1断路、L2通路
C. L1通路、L2断路
D. L1短路、L2断路
10.由欧姆定律变形可得，下列说法正确的是（ ）
A. 导体电阻大小由它两端电压和通过电流决定
B. 导体电阻大小跟它两端的电压成正比
C. 导体电阻大小跟通过它的电流成反比
D. 导体电阻大小与它两端电压和通过的电流无关
11.灯泡中有电流时，灯泡发光。关于这个过程中的能量转化，下列说法正确的是（ ）
A. 灯泡消耗的电能全部转化成了光能
B. 因为消耗电能，流过灯泡后的电流变小了
C. 电流做了多少功，电路中就消耗了多少电能
D. 光能最终消失了，没有转化成其他形式的能量
12.商场中，卖微波炉的售货员和顾客发生了争执。售货员说：微波炉很省电，用一次花不了多少电费；顾客说：我觉得微波炉很费电，我家的微波炉一开就“烧保险”。从物理学的角度看，售货员所说的“省电”和顾客所说的“费电”分别指的是微波炉在使用时（ ）
A. 消耗较少的电能，消耗较多的电能B. 电功率较小，电功率较大
C. 电功率较小，消耗较多的电能D. 消耗较少的电能，电功率较大
13.取口香糖锡箔纸，剪成如图甲所示形状，其中AB和CD段等长。戴好防护手套，将锡纸条（带锡的一面）两端连接电池正、负极，如图乙所示，发现锡纸条很快开始冒烟、着火。下列关于AB段和CD段的分析正确的是（ ）
A. 两端电压相等B. 通过电流不相等
C. 电阻相等D. 正常情况下，AB段会先着火
二、填空题：本大题共7小题，共22分。
14.如图是实验室常用的一种电流表，零刻度不在表盘的最左端。当导线a、b分别与标有“-”和“3”的接线柱相连时，电流表指针偏转情况如图所示，此时电流是从导线 （填“a”或“b”）流入电流表的。为了增大指针的偏转角度从而减小读数误差，应将导线a与标有“ ”的接线柱相连。
15.如图甲所示电路中，当闭合开关后，两个电压表的指针均如图乙所示，电源电压为 V，灯泡L2两端的电压为 V，灯泡L1两端的电压为 V。​
16.有一只小灯泡上标有“3.6V 0.3A”字样，灯泡正常发光时的电流是______A。如果我们只有电压为6V的电源，要使小灯泡正常发光，需要串联一个______Ω的电阻。
17.如图1所示，电源电压保持不变，闭合开关时，滑动变阻器的滑片P从b端滑到a端，电压表示数U与电流表示数I的变化关系如图2所示，电源电压是______V，定值电阻R的阻值是______Ω
18.小明家电能表如图所示，利用电能表和停表想测量某家用电器电功率。若电能表的铝盘在3min内转了60转，则该用电器消耗的电能为 J，该用电器电功率为 W。
19.如图是电阻甲和灯泡乙的U-I图象，回答下列问题：
（1）甲的电阻值保持 Ω不变；
（2）乙的额定电压为5V，则乙正常发光时的电流为 A，此时乙的电阻值为 Ω；
（3）当甲、乙并联，干路电流为0.3A时，电源电压为 V；乙的功率为 W；通电1min,甲消耗的电能为 J；
（4）当甲、乙串联，电路总电压为6V时，通过电路的电流为 A，甲的功率为 W。
20.如图所示，是超市常用的塑料袋封口夹电路原理图，电源电压为5V，电热丝R阻值为1Ω。闭合开关S，电热丝温度升高，利用电流的 效应实现高温封口，3s内产生的热量为 J，若使用时总把塑料袋烫坏，可以 （选填“增大”或“减小”）电热丝的阻值。
三、作图题：本大题共1小题，共2分。
21.根据图1的实物图，把相应的电路图画在图2方框内。
四、实验探究题：本大题共4小题，共26分。
22.生活处处有创新。小华同学自己动手制作一个亮度可调的台灯。他所选的器材如下：两节干电池，一个小灯泡，若干导线，开关，一个废旧的电位器（实物如图甲，其内部结构如图乙）。小华设计了如图丙所示的电路，并根据电路图连接好各元件。
（1）电位器是通过改变接入电路中电阻的______来改变电阻的，结合图甲和图乙，若要实现顺时针转动旋钮，台灯变亮，则图丙电路中M连接B引脚，N连接______（选填“A引脚”、“B引脚”或“C引脚”）。
（2）小华连接好器材以后闭合开关并转动旋钮，发现小灯泡忽明忽暗。他拆开电位器外壳，发现碳膜电阻片（如图乙黑色弧形部分）磨损严重。这种电位器接在电路中，会造成______（选填“断路”或者“短路”）。
（3）为了解决上述问题，小华将2B铅笔芯弄成粉末并将其涂抹在碳膜电阻片上，问题得到解决，用这种材料是因为铅笔芯内的石墨属于______体。
23.在“探究电流与电压和电阻的关系”的实验中，电源两端电压3V且保持不变，滑动变阻器规格为“25Ω，1A”。
（1）探究电流与电压的关系，实验电路如图甲所示，请用笔画线代替导线，将实物图连接完整。
（2）闭合开关后，发现电压表无示数，电流表有示数，移动滑动变阻器的滑片P，电压表仍无示数，电流表示数有变化。若电路故障只有一处，则故障可能是定值电阻R发生______（填“短路”或“断路”）。
（3）排除故障后，进行实验。实验数据如表所示：其中第5次实验中电流表示数如图乙所示，为______A。
（4）分析表格中数据得出电流与电压的定量关系：在电阻一定时，通过导体的电流与导体两端的电压成______。
（5）利用这个电路继续探究电流与电阻的关系。实验中分别接入阻值为5Ω、10Ω、15Ω、20Ω、25Ω的定值电阻，且每次只接入一个定值电阻，同时移动滑动变阻器的滑片P，观察电压表和电流表的示数。实验中调节滑动变阻器的目的是______。
24.某同学利用实验室提供的器材，测量标有电压为2.5V的小灯泡在不同电压下的电阻。他所连接的实验电路如图甲所示。
（1）在闭合开关前，需要将滑动变阻器的滑片移至______（填“A”或“B”）端。
（2）实验中，第一次测量时电压表的示数为2.5V，小灯泡正常发光，之后调节滑动变阻器，让电压逐次下调，小灯泡变暗直至不发光，测量的数据如下表所示。
根据表格中的实验数据，图乙中能正确描述通过该小灯泡的电流I和其两端电压U之间关系的是______（填“①”或“②”）。
（3）第6次测量时，电流表指针的偏转如图丙所示。则电流表的读数为______A，此时小灯泡的电阻为______Ω。
（4）对比不同电压下小灯泡的电阻阻值可知，小灯泡的电阻随电压的增大而______（填“增大”“减小”或“不变”），主要原因是小灯泡的电阻受______的影响。
（5）小梦设计了一种不用电压表也能测出未知电阻Rx阻值的方法，其电路设计如图所示。其中电源电压值恒定但未知，定值电阻阻值为R0。请你完成：
实验步骤：①______；②______。
表达式Rx= ______（用题中已知量和测得量的符号表示）。
25.在“测量小灯泡的电功率”实验中，小华准备了以下器材：电源、标有“2.5V”的小灯泡、电流表、电压表、滑动变阻器、开关、导线若干。请完成下列问题：
（1）如图甲，实物图中两处错误①______；②______。
（2）重新连接正确电路后，闭合开关S，发现电压表示数接近电源电压，电流表无示数，小灯泡不亮，该电路故障可能是小灯泡______。
（3）排除故障后，闭合开关，移动滑片，电压表的示数如图乙所示，此时灯泡两端实际电压为______V，记录此时对应的电压、电流值并观察灯泡亮度。为了测量小灯泡的额定功率，下一步应将滑动变阻器的阻值______（填“变大”或“变小”），在移动滑片P时，同时眼睛要观察______表的示数，直到示数为______时，小灯泡正常发光，记录对应的电压表和电流表示数并观察灯泡亮度。
（4）继续缓慢移动滑片P，让电压装示数高出2.5V少许，观察小灯泡亮度并记录电表示数。小华根据实验数据作出了小灯泡的U-I图象，如图丙，则小灯泡额定功率为______W。
五、简答题：本大题共1小题，共3分。
26.市场上有一种即热式电热水器，小巧轻盈，即开即热，不需要等待，功率一般为6-12kW左右。这种电热水器需要铺设专用线路方可使用，导线的横截面积较粗。一般要4mm2以上。请解释：安装这种即热式电热水器为什么选择较粗的导线？
六、计算题：本大题共2小题，共11分。
27.在如图所示的电路中，R1的阻值是30Ω，闭合开关S，电流表A1的示数是0.2A，电流表A的示数是0.5A。求：
（1）电源电压；
（2）电阻R2的阻值。
28.如图甲所示是一款紫砂电饭锅，其简化电路如乙图所示，R1和R2是电热丝，通过单独或同时闭合开关实现低温挡和高温挡切换，低温挡功率为440W，高温挡功率为880W，已知粥的比热容。求：
（1）当电饭锅正常使用时，处于低温挡时的电流；
（2）电热丝R2的阻值；
（3）若不考虑能量损失，正常使用高温挡将2kg的粥从20℃加热到86℃需要的时间。
七、综合题：本大题共2小题，共10分。
29.如图所示，是烟雾报警器的简化原理图。报警器内装有一个激光发生器及带有光敏电阻R的电路，已知光敏电阻R的阻值随光照强度的减弱而减小，电源电压恒定，R0为定值电阻。有烟雾产生时，激光被烟雾遮挡而使光敏电阻的阻值发生变化，从而改变电路中的电流，当电路中的电流增大至某一数值时报警器开始报警。下列说法中正确的是______。
A.烟雾越浓，电流表示数越小
B.烟雾越浓，电压表示数越小
C.去掉电路中的R0，电路也可以安全工作
D.若要提高警报灵敏度，可以适当增大R0的阻值
选择理由：______。
30.甲灯“220V，36W”，乙灯“36V，36W”。如果它们都正常发光，则______。
A.甲灯亮
B.乙灯亮
C.一样亮
D.无法确定
选择理由______。
1.【答案】B
2.【答案】D
3.【答案】D
4.【答案】B
5.【答案】C
6.【答案】B
7.【答案】B
8.【答案】C
9.【答案】B
10.【答案】D
11.【答案】C
12.【答案】D
13.【答案】D
14.【答案】a
0.6

15.【答案】7
1.4
5.6

16.【答案】0.3 8
17.【答案】9 6
18.【答案】3.6×105
2000

19.【答案】20
0.25
20
2
0.4
12
0.2
0.8

20.【答案】热
75
增大

21.【答案】解：根据电流的流向，电流从电源正极出发经开关后开始分支，一支经过电流表、灯泡L1，另一支经过L2，然后共同经电流表回到电源负极；这说明该电路为并联电路，开关在干路中，电流表、灯泡L1在一条支路中，如图所示：

22.【答案】长度;A引脚 断路 导
23.【答案】（1） 短路 0.5 正比 控制定值电阻两端的电压不变
24.【答案】B ① 0.16;3.125 增大;温度 只闭合S，记下电流表的示数I1;再闭合S1，记下电流表的示数I2;
25.【答案】电流表正负接线柱接反;滑动变阻器同时接入了下面两个接线柱 断路 2.2;变小;电压;2.5V 0.75
26.【答案】即热式电加热器功率很高，根据P=UI，家庭电路U=220V，所以使用时电流很大；输电线有电阻，通电后，电流通过电线会产生热量，根据Q=I2Rt可知相同时间产生热量的多少跟电流和电阻有关。当材料、长度一定时，横截面积越大的导线电阻越小。因此为了安全起见，使用大功率用电器时要选择粗的导线。
27.【答案】解：由电路图可知，R1与R2并联，电流表A测干路电流，电流表A1测R1支路的电流。
（1）因并联电路中各支路两端的电压相等，
所以，由I=可得，电源的电压：
U=I1R1=0.2A×30Ω=6V；
（2）因并联电路中干路电流等于各支路电流之和，
所以，通过R2的电流：
I2=I-I1=0.5A-0.2A=0.3A，
则电阻R2的阻值：
R2===20Ω。
答：（1）电源电压为6V；
（2）电阻R2的阻值为20Ω。
28.【答案】解：（1）由P=UI可知，当电饭锅正常使用时，处于低温挡时的电流：
I低===2A；
（2）由图乙可知，当S1、S2都闭合时，R1、R2并联，根据并联电路的电阻特点可知，此时电路中的总电阻最小，由P=可知，电路中的总功率最大，电饭锅处于高温挡；
当只闭合S1时，只有R1工作，电路中的总电阻最大，总功率最小，电饭锅处于低温挡；
则R2的电功率：P2=P高-P低=880W-440W=440W，
由P=可知，R2的阻值：R2===110Ω；
（3）粥吸收的热量：Q吸=c粥m（t-t0）=4.0×103J/（kg•℃）×2kg×（86℃-20℃）=5.28×105J，
不考虑热量损失，电饭锅消耗的电能：W=Q吸=5.28×105J，
由P=可知，电饭锅工作的时间：t′==600s。
答：（1）当电饭锅正常使用时，处于低温挡时的电流为2A；
（2）电热丝R2的阻值为110Ω；
（3）若不考虑能量损失，正常使用高温挡将2kg的粥从20℃加热到86℃时需要的时间为600s。
29.【答案】B 根据光敏电阻R的阻值随光照强度的减弱而减小知当烟雾越浓时光照强度越小，光敏电阻的阻值越小，由I=知电流越大，由U=IR知定值电阻R0两端的电压越大，串联电路电源电压等于各部分电压之和，故光敏电阻两端的电压减小，即电压表示数减小
30.【答案】C 灯泡亮度决定于灯泡的实际功率，实际功率等于额定功率，灯泡正常发光 实验次数
1
2
3
4
5
电压U/V
0.6
1
1.3
2
2.3
电压I/A
0.12
0.2
0.3
0.4
实验序号
1
2
3
4
5
6
7
发光情况
明亮
较亮
暗
较暗
微光
熄灭
熄灭
电压U/V
2.5
2.1
1.7
1.3
0.9
0.5
0.3
电流I/A
0.28
0.26
0.24
0.21
0.19
0.05
