2024年中考物理（天津）押题预测卷二（含答案）

这是一份2024年中考物理（天津）押题预测卷二（含答案），共28页。试卷主要包含了下列估测中，最接近实际的是，如图所示是蹦床运动员表演的情景等内容，欢迎下载使用。
（考试时间：60分钟 试卷满分：100分）
注意事项：
1．答卷前，考生务必将自己的姓名、准考证号填写在答题卡上。
2．回答选择题时，选出每小题答案后，用铅笔把答题卡上对应题目的答案标号涂黑。如需改动，用橡皮擦干净后，再选涂其他答案标号。回答非选择题时，将答案写在答题卡上。写在本试卷上无效。
3．考试结束后，将本试卷和答题卡一并交回。
第Ⅰ卷
本卷共两大题，其39分。
一、单项选择题（本大题共10小题，每小题3分，共30分。每小题给出的四个选项中，只有一项最符合题意）
1．口技是杂技的一种，表演者用口模仿各种声音，能使听众产生身临其境的感觉。口技表演者在模仿声音时主要模仿的是声音的（ ）
A．音色B．音调C．响度D．音速
2．夏天，买冰淇淋带回家时，可在包装盒内放一些干冰。这是利用干冰（ ）
A．熔化吸热B．升华吸热C．汽化吸热D．凝华放热
3．世界最早、距今约4700年前的山西陶寺古观象台，由13根直立的夯土柱组成，呈半圆形，如图所示是其结构示意图，据考古推断，先民们在观测点上通过土柱间的狭缝观测日出方位，以此确定季节和节气，其利用的光学原理与下列语句所对应原理相同的是（ ）

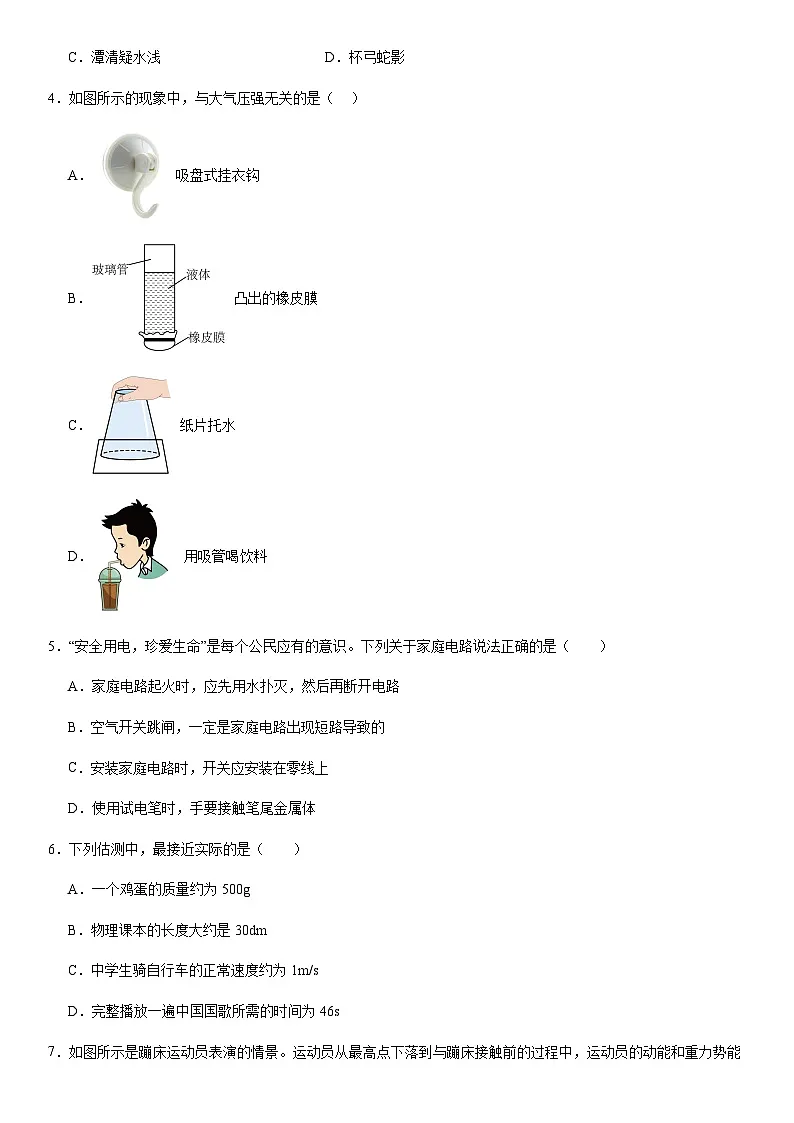

A．绿树浓荫夏日长B．对镜贴花黄
C．潭清疑水浅D．杯弓蛇影
4．如图所示的现象中，与大气压强无关的是（ ）
A． 吸盘式挂衣钩
B． 凸出的橡皮膜
C． 纸片托水
D． 用吸管喝饮料
5．“安全用电，珍爱生命”是每个公民应有的意识。下列关于家庭电路说法正确的是（ ）
A．家庭电路起火时，应先用水扑灭，然后再断开电路
B．空气开关跳闸，一定是家庭电路出现短路导致的
C．安装家庭电路时，开关应安装在零线上
D．使用试电笔时，手要接触笔尾金属体
6．下列估测中，最接近实际的是（ ）
A．一个鸡蛋的质量约为500g
B．物理课本的长度大约是30dm
C．中学生骑自行车的正常速度约为1m/s
D．完整播放一遍中国国歌所需的时间为46s

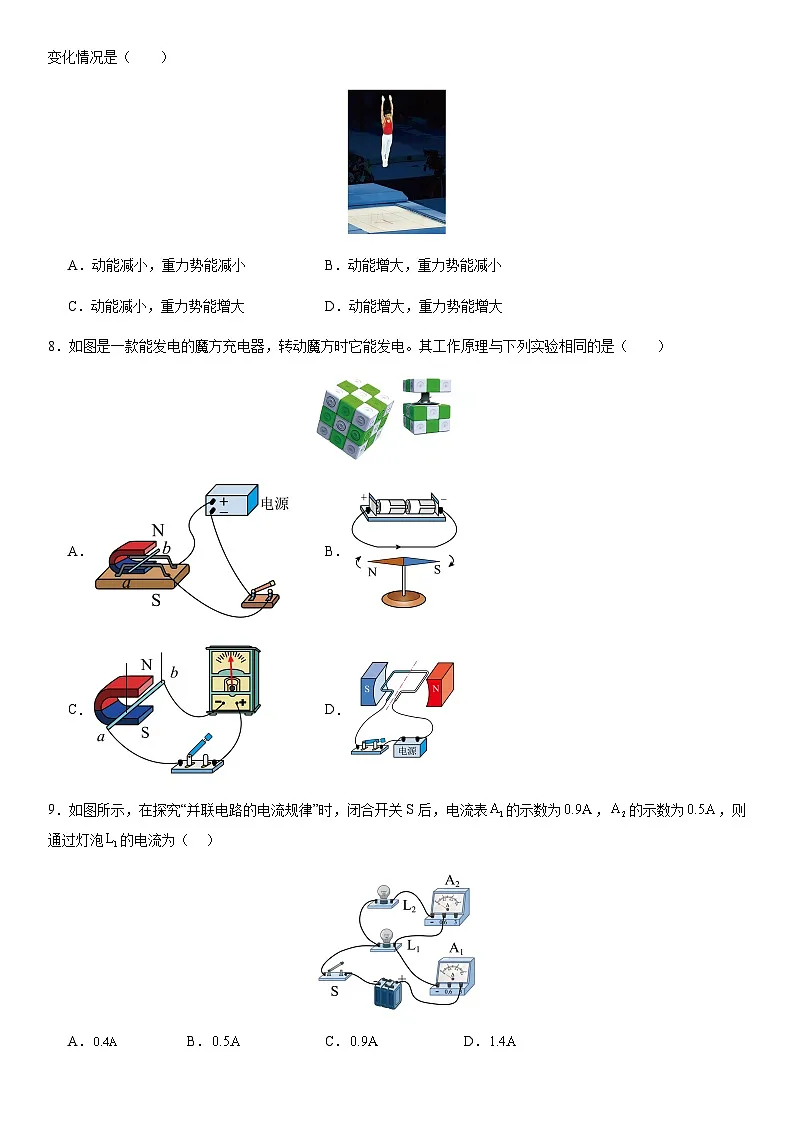

7．如图所示是蹦床运动员表演的情景。运动员从最高点下落到与蹦床接触前的过程中，运动员的动能和重力势能变化情况是（ ）
A．动能减小，重力势能减小B．动能增大，重力势能减小
C．动能减小，重力势能增大D．动能增大，重力势能增大
8．如图是一款能发电的魔方充电器，转动魔方时它能发电。其工作原理与下列实验相同的是（ ）
A．B．
C．D．
9．如图所示，在探究“并联电路的电流规律”时，闭合开关S后，电流表的示数为，的示数为，则通过灯泡的电流为（ ）
A．B．C．D．
10．桔槔是中国古代社会的一种主要灌溉机械。如图所示，在水边架一个杠杆，前端系提水工具，后端坠重物，即可一起一落地汲水。下列关于桔槔的说法正确的是（ ）
A．后端的重物越大越好
B．支点在杆的前端系绳处
C．向上汲水时动力臂不变
D．人用力向下拉绳子时，桔槔相当于一个省力杠杆
二、多项选择题（本大题共3小题，每小题3分，共9分。每小题给出的四个选项中，均有多个选项符合题意，全部选对的得3分，选对但不全的得1分，不选或选错的得0分）
11．在“探究凸透镜成像规律”的实验中，当点燃的蜡烛、凸透镜及光屏处于如图所示的位置时，在光屏上得到烛焰清晰的像。下列说法中正确的是（ ）
A．该凸透镜的焦距范围为7.5cm＜f＜15cm
B．光屏上成倒立、放大的实像
C．透镜不动，蜡烛向右移动，光屏向左移动，可再次得到清晰的像
D．凸透镜成像实验中，成在光屏上清晰的像都是实像
12．如图所示，电源电压保持不变，R1 为定值电阻。闭合开关 S，调节滑动变阻器R2，使其阻值从某一位置移动到另一位置，两个电阻的 U－I 关系图象如图所示。在这个过程中，下列判断正确的是（ ）
A．定值电阻R1的阻值为20ΩB．滑动变阻器R2的阻值变化范围为0～20Ω
C．滑动变阻器R2的功率变化范围0～0.8 WD．电路消耗总功率的变化范围1.2～3.6 W
13．一底面积为S0的平底薄壁圆柱形容器内装有适量密度为ρ0的水，放置于水平桌面上。现将体积为V0，重为G0的木块A轻放入容器内的水中，静止后如图所示。若将一重为2G0的物体B用细绳系于A的下方，静止后它们恰好浸没在水中，如图所示（水未溢出）。下列判断正确的是（不计绳重及其体积）（ ）
A．左侧图中，木块浸入水中的体积为
B．物块B的体积为
C．细线上的拉力为
D．右侧图中水对容器底部的压强比左侧图中增大了
第Ⅱ卷
本卷共两大题，共61分。
三、填空题（本大题共6小题，每小题4分，共24分）
14．如图，“四合一”充电线可以为四种不同类型的手机充电，极大地方便了人们的使用。如果使用“四合一”充电线同时为四台手机充电，则这四台手机之间的连接方式是 （选填“串联”或“并联”）；充电器工作了一段时间后，温度升高，内能 （选填“增大”或“减小”）。
15．在一列匀速直线行驶的列车内，一位同学相对于车厢竖直向上跳起，他 （填“能”或“不能”）落在起跳点；在跳起时，要用力向下蹬地，从而获得向上的力，这是因为物体间力的作用是 。
16．如图所示是一台四冲程内燃机的 （选填“压缩”或“做功”）冲程，这个冲程是通过 （选填“做功”或“热传递”）的方式改变汽缸内气体的内能。
17．如图所示，小华骑单车出行，沿途看到路旁树木向后退去，所选的参照物是 ；小华坐在宽大的车座上比较舒服，这是通过增大受力面积减小了 的缘故。
18.在如图所示的电路中，变阻器连入电路的电阻线是 部分（选填“aP”、“Pb”或“ab”），当油箱中的液面下降时，电表示数随之 。（选填“变大”、“不变”或“变小”）
19．图甲是办公室常见的便携式养生壶，正常工作电压为220V，其底座的加热器有加热和保温两个挡位，其简化电路图如图乙，已知R1的电阻为220Ω。当双触点开关S接触1和2时为保温挡，正常工作1分钟电流产生的热量为 J；当调节到加热挡时，电阻R1和R2 联接入电路。
四、综合题（本大题共6小题，共37分。解题中要求有必要的分析和说明，计算题还要有公式及数据代入过程，结果要有数值和单位）
20．小青将家中其他用电器与电源断开，仅让淋浴器工作，用电能表测量电热淋浴器的热效率。他把淋浴器内质量为50kg，初温为25℃的水加热到55℃，加热前后电能表示数如图所示。已知 c水=4.2×103J/(kg•℃)求：
（1）水吸收的热量；
（2）电热淋浴器的热效率。
21．在伏安法测电阻的实验中，小明选取了两节干电池、一个开关、一个阻值约为 10Ω的定值电阻、一 个滑动变阻器、一个电压表和一个电流表进行实验。
（1）小明连接的电路如图甲所示，请你帮他用笔画线代替导线将电压表正确接入电路中；
（2）闭合开关前，小明应将滑动变阻器的滑片P滑到 端（选填“A”或“B”）；
（3）闭合开关后，若发现电压表指针向左偏转，说明电压表的 ；
（4）请你设计记录本实验的数据表格，并将本次测量数据填入表格中。
22．如图所示工人利用滑轮组提升物体。在工人竖起拉力F作用下，提升重570N物体，物体以0.2m/s的速度匀速向上运动了10s， 忽略滑轮与绳子的摩擦力及绳子所受重力，动滑轮的重力为30N，求：
(1) 拉力F的功率是多少？
(2) 滑轮组的机械效率是多少？
23．为了探究“滑动摩擦力大小与什么因素有关”，小明设计了如图所示的实验。
（1）实验过程中，弹簧测力计必须沿水平方向拉着物块做 运动，根据二力平衡的条件得出拉力 摩擦力，从而测出木块所受的摩擦力的大小；
（2）在如图所示的四次实验中，滑动摩擦力最小的是 （选填“甲”、“乙”、“丙”或“丁”）；
（3）比较甲、乙实验，是为了研究滑动摩擦力大小与 大小的关系；比较乙、丙实验，是为了研究滑动摩擦力大小与 的关系；
（4）比较甲、丁实验，发现甲实验弹簧测力计的示数大于丁实验弹簧测力计的示数，小明得出结论：滑动摩擦力大小与接触面积的大小有关，你认为他的结论是 （选填“正确”或“错误”）的。
24．小明的妈妈用大豆、核桃、花生等食材制作营养豆浆，小明发现把核桃放入水中，核桃漂浮在水面上，于是想测量核桃的密度。他挑选了一个不透水的核桃，家中的工具和器材有：厨房电子秤（参数如图）、卷尺、购物用的弹簧秤、玻璃杯、缝衣针、细线和足量的水（已知水的密度为0）。请你从中选用部分工具和器材，帮他们设计一种精确测量核桃密度的实验方案。
（1）写出主要的实验步骤；
（2）写出核桃密度的数学表达式（用已知量和测量量表示）。
25．现有下列器材：一个电压恒为U0的电源，两个定值电阻R1和R2（已知电阻值R1=2R2），导线若干。它们分别与图中的A、B、C、D有关接线柱连接。把一个电流表先后接在有关接线柱之间，结果发现：
①若把电流表接在接线柱A、B之间，它的示数为6I0；
②若把电流表改接在接线柱C、D之间，它的示数为3I0；
③若把电流表改接在接线柱A、D之间，它的示数变为2I0。
根据上述测试结果，请你完成下列内容。
（1）在图中的方框内画出有关接线柱间电源、电阻、导线的连接情况，并标明R1、R2；
（2）若使电路消耗的功率最大，可利用两根导线分别连接接线柱 和 ，此时最大功率是多少 ？

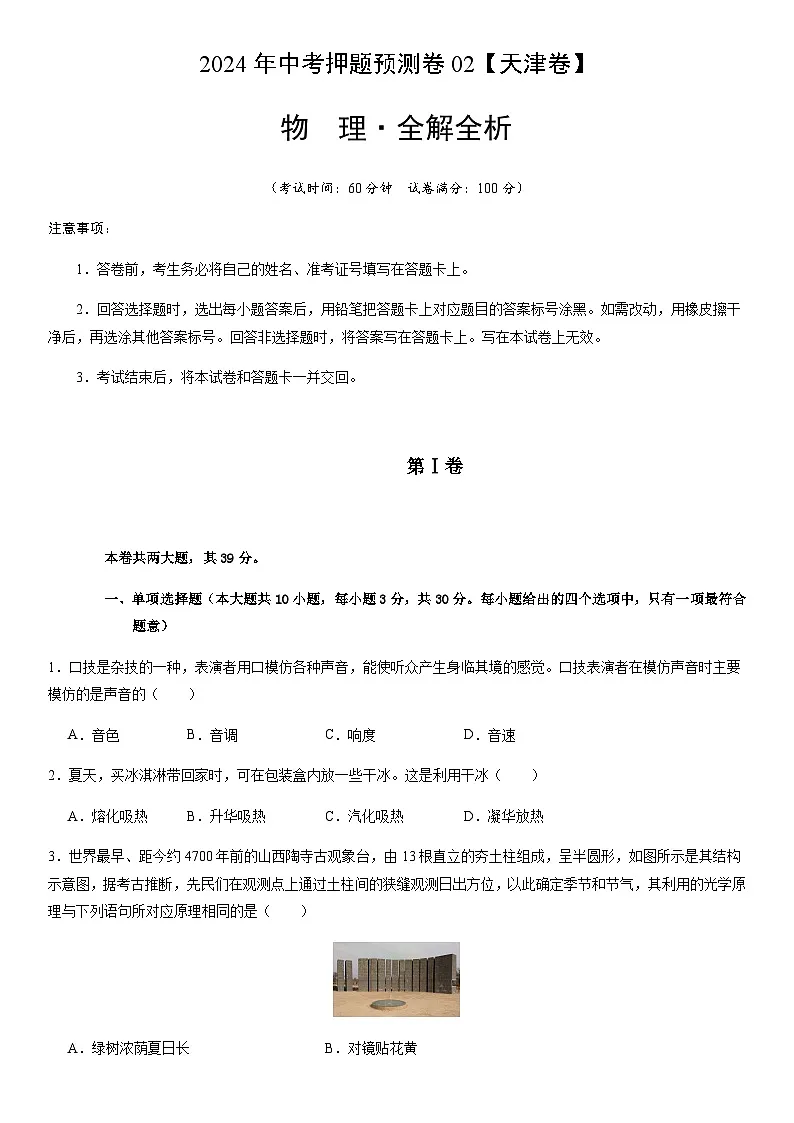

2024年中考押题预测卷02【天津卷】
物 理·全解全析
（考试时间：60分钟 试卷满分：100分）
注意事项：
1．答卷前，考生务必将自己的姓名、准考证号填写在答题卡上。
2．回答选择题时，选出每小题答案后，用铅笔把答题卡上对应题目的答案标号涂黑。如需改动，用橡皮擦干净后，再选涂其他答案标号。回答非选择题时，将答案写在答题卡上。写在本试卷上无效。
3．考试结束后，将本试卷和答题卡一并交回。
第Ⅰ卷
本卷共两大题，其39分。
一、单项选择题（本大题共10小题，每小题3分，共30分。每小题给出的四个选项中，只有一项最符合题意）
1．口技是杂技的一种，表演者用口模仿各种声音，能使听众产生身临其境的感觉。口技表演者在模仿声音时主要模仿的是声音的（ ）
A．音色B．音调C．响度D．音速
【答案】A
【解析】由于不同的物体的材质和结构不同，所以不同的物体发出声音的音色不同，故各种声音的音色不一样，口技表演者用口模仿各种声音，主要是模仿声音的音色，故A符合题意，BCD不符合题意。
故选A。
2．夏天，买冰淇淋带回家时，可在包装盒内放一些干冰。这是利用干冰（ ）
A．熔化吸热B．升华吸热C．汽化吸热D．凝华放热
【答案】B
【解析】物质由固态直接变成气态叫做升华，升华吸热；在冰淇淋包装盒内放一些干冰，利用干冰升华吸热，使冰淇淋降温，防止冰淇淋熔化，故B符合题意，ACD不符合题意。
故选B。
3．世界最早、距今约4700年前的山西陶寺古观象台，由13根直立的夯土柱组成，呈半圆形，如图所示是其结构示意图，据考古推断，先民们在观测点上通过土柱间的狭缝观测日出方位，以此确定季节和节气，其利用的光学原理与下列语句所对应原理相同的是（ ）
A．绿树浓荫夏日长B．对镜贴花黄
C．潭清疑水浅D．杯弓蛇影
【答案】A
【解析】在不同的季节，日出时的方位不同，在观测点观测日出时的土柱狭缝位置不同。这是因为光在同一种均匀介质（空气）中是沿直线传播的。
A．“绿树浓荫”是指树木的影子，太阳光被树叶遮挡后，在下边形成一个黑色的区域，形成树荫，是光在同种均匀介质中沿直线传播形成的，故A符合题意；
B．对镜贴花黄是平面镜成像现象，属于光的反射，故B不符合题意；
C．“潭清疑水浅”的意思是透过清澈的潭水看到潭水变浅了，这是光的折射现象。光由潭底射向空气的过程中，在水面处发生了折射，折射光线变得更加偏离法线，人眼逆着折射光线看去，感觉到潭水变浅了，故C不符合题意；
D．杯弓蛇影的现象是反射造成的，是弓在水中所成的倒影，是平面镜成像，故D不符合题意。
故选A。
4．如图所示的现象中，与大气压强无关的是（ ）
A． 吸盘式挂衣钩
B． 凸出的橡皮膜
C． 纸片托水
D． 用吸管喝饮料
【答案】B
【解析】A．吸盘式挂钩是将吸盘按在墙壁上挤压，排出里面的空气，在外界大气压强的作用下被压在墙壁上，与大气压强有关，故A不符合题意；
B．凸出的橡皮膜，说明液体有向下的压强，与大气压无关，故B符合题意；
C．纸片托水，杯子的水和纸片受到大气压强的作用，因此不会落下来，与大气压强有关，故C不符合题意；
D．用吸管喝饮料时，用力吸出管中的空气，管内气压减小，在外界大气压强的作用下，饮料被压入口中，与大气压强有关，故D不符合题意。
故选B。
5．“安全用电，珍爱生命”是每个公民应有的意识。下列关于家庭电路说法正确的是（ ）
A．家庭电路起火时，应先用水扑灭，然后再断开电路
B．空气开关跳闸，一定是家庭电路出现短路导致的
C．安装家庭电路时，开关应安装在零线上
D．使用试电笔时，手要接触笔尾金属体
【答案】D
【解析】A．生活用水是导体，若用水灭火，容易触电，家庭电路起火时，应先断开电源，再用干粉灭火器灭火，故A错误；
B．空气开关跳闸，是因为电路中电流过大，造成电路电流过大可能是短路或功率过大，故B错误；
C．用电器的开关要连接在火线和用电器之间，这样在断开开关时，使用电器和火线断开，人在接触用电器时不会触电，故C错误；
D．使用测电笔时，手要接触笔尾的金属体，当测电笔接触火线时，才能构成回路，让氖管发光，故D正确。
故选D。
6．下列估测中，最接近实际的是（ ）
A．一个鸡蛋的质量约为500g
B．物理课本的长度大约是30dm
C．中学生骑自行车的正常速度约为1m/s
D．完整播放一遍中国国歌所需的时间为46s
【答案】D
【解析】A．一个鸡蛋的质量约为50g，故A不符合题意；
B．物理课本的长度大约是30cm，故B不符合题意；
C．中学生骑自行车的正常速度约为5m/s，故C不符合题意；
D．完整播放一遍中国国歌所需的时间为46s，故D符合题意。
故选D。
7．如图所示是蹦床运动员表演的情景。运动员从最高点下落到与蹦床接触前的过程中，运动员的动能和重力势能变化情况是（ ）
A．动能减小，重力势能减小B．动能增大，重力势能减小
C．动能减小，重力势能增大D．动能增大，重力势能增大
【答案】B
【解析】运动员从最高点下落到与蹦床接触前的过程中，质量不变，速度变大，高度变小，因此动能增大，重力势能减小。故B符合题意，ACD不符合题意。
故选B。
8．如图是一款能发电的魔方充电器，转动魔方时它能发电。其工作原理与下列实验相同的是（ ）
A．B．
C．D．
【答案】C
【解析】魔方充电器，转动魔方时它能发电，说明魔方将机械能转化为电能，其工作原理是电磁感应。
AD．AD图中都有电源，闭合开关，通电的导体在磁场中受力而运动，是电动机的原理图，故AD不符合题意；
B．导线中有电流通过时产生了磁场，引起小磁针转动，说明通电导体周围存在磁场，故B不符合题意；
C．金属杆ab在运动过程中，切割磁感线，产生感应电流，工作原理是电磁感应，故C符合题意。
故选C。
9．如图所示，在探究“并联电路的电流规律”时，闭合开关S后，电流表的示数为，的示数为，则通过灯泡的电流为（ ）
A．B．C．D．
【答案】A
【解析】由图得，两灯并联，电流表A1测量干路电流，电流表A2测量L2电流，通过灯泡L1的电流为
故A符合题意，BCD不符合题意。
故选A。
10．桔槔是中国古代社会的一种主要灌溉机械。如图所示，在水边架一个杠杆，前端系提水工具，后端坠重物，即可一起一落地汲水。下列关于桔槔的说法正确的是（ ）
A．后端的重物越大越好
B．支点在杆的前端系绳处
C．向上汲水时动力臂不变
D．人用力向下拉绳子时，桔槔相当于一个省力杠杆
【答案】D
【解析】A．桔槔使用过程中，如果后端的重物过重，虽然向上汲水时人可以省力，但要拉下绳子时需要更大的力。所以后端的重物不能过重，故A错误；
B．桔槔使用过程中，绕着与横杆接触的位置转动，所以这个位置是杠杆的支点，故B错误；
C．桔槔向上汲水过程中，绕着支点转动，所以动力臂先增大后减小，故C错误；
D．当人用力向下拉绳子，用桔槔向上提水时，人的拉力小于汲器的重力，桔槔相当于一个省力杠杆，故D正确。
故选D。
二、多项选择题（本大题共3小题，每小题3分，共9分。每小题给出的四个选项中，均有多个选项符合题意，全部选对的得3分，选对但不全的得1分，不选或选错的得0分）
11．在“探究凸透镜成像规律”的实验中，当点燃的蜡烛、凸透镜及光屏处于如图所示的位置时，在光屏上得到烛焰清晰的像。下列说法中正确的是（ ）
A．该凸透镜的焦距范围为7.5cm＜f＜15cm
B．光屏上成倒立、放大的实像
C．透镜不动，蜡烛向右移动，光屏向左移动，可再次得到清晰的像
D．凸透镜成像实验中，成在光屏上清晰的像都是实像
【答案】AD
【解析】AB．由图可知，在光屏上得到烛焰清晰的像，由于物距大于像距，所以成的是倒立、缩小的实像，物距为
像距为
当物体大于二倍焦距时，成的是倒立、缩小的实像，像距大于一倍焦距，小于二倍焦距，因此可得
解得
7.5cm＜f＜15cm
故A正确，B错误；
C．凸透镜成实像时的动态变化规律是：物近像远像变大，透镜不动，蜡烛向右移动，光屏向右移动才能得到清晰的像，故C错误；
D．实像能用光屏承接，虚像不能用光屏承接，所以凸透镜成像实验中，能在光屏上成清晰的像都是实像，故D正确。
故选AD。
12．如图所示，电源电压保持不变，R1 为定值电阻。闭合开关 S，调节滑动变阻器R2，使其阻值从某一位置移动到另一位置，两个电阻的 U－I 关系图象如图所示。在这个过程中，下列判断正确的是（ ）
A．定值电阻R1的阻值为20ΩB．滑动变阻器R2的阻值变化范围为0～20Ω
C．滑动变阻器R2的功率变化范围0～0.8 WD．电路消耗总功率的变化范围1.2～3.6 W
【答案】BD
【解析】A．由题意可知，定值电阻R1和滑动变阻器R2串联接入电路，滑动变阻在移动滑片P的过程中，当滑片P移动至最左端时，滑动变阻器接入电路的阻值为零，两端电压也为零，此时只有定值电阻R1接入电路中，且此时由U－I 关系图象可以看出，电路中的电流
I＝0.6A
两端电压为
U总＝6V
根据公式可得
故A错误；
B．当滑动变阻器完全接入电路时，此时电路中的总电阻最大，通过电路中的电流最小，由U－I 关系图象可以看出，电路中此时电流
I2＝0.2A
滑动变阻器两端电压为
UP＝4V
根据公式可得，滑动变阻器最大阻值为
所以滑动变阻器的阻值范围为0～20Ω，故B正确；
C．由题意可知，当滑动变阻器的阻值等于定值电阻的阻值时，滑动变阻器消耗的电功率最大，由串联分压规律可知，此时滑动变阻器的电压为3V，根据公式P=UI可得滑动变阻器消耗的最大电功率为
P=UI=3V×0.3A=0.9 W
滑动变阻器R2的功率变化范围0～0.9W，故C错误；
D．当滑动变阻器不接入时，电路消耗的总的电功率为
P1=UI=6V×0.6A=3.6W
当滑动变阻器完全接入时，电路消耗的总的电功率为
P2=UI=6V×0.2A=1.2W
所以电路消耗总的电功率变化范围为1.2～3.6 W，故D正确。
故选BD。
13．一底面积为S0的平底薄壁圆柱形容器内装有适量密度为ρ0的水，放置于水平桌面上。现将体积为V0，重为G0的木块A轻放入容器内的水中，静止后如图所示。若将一重为2G0的物体B用细绳系于A的下方，静止后它们恰好浸没在水中，如图所示（水未溢出）。下列判断正确的是（不计绳重及其体积）（ ）
A．左侧图中，木块浸入水中的体积为
B．物块B的体积为
C．细线上的拉力为
D．右侧图中水对容器底部的压强比左侧图中增大了
【答案】BD
【解析】A．由左侧图可知，A漂浮在水中，浮力等于重力为G0，木块浸入水中的体积为
故A错误；
B．由右侧图可知，AB所受浮力等于AB的重力为3G0，则物块B的体积为
故B正确；
C．细线上的拉力为
故C错误；
D．如图，因为容器为柱形，所以水对容器底的压力等于水和物体的总重力；由题可知，右侧图中水对容器底的压力比左侧图中水对容器底的压力增大了2G0，则右侧图中水对容器底部的压强比左侧图中增大了
故D正确。
故选BD。
第Ⅱ卷
本卷共两大题，共61分。
三、填空题（本大题共6小题，每小题4分，共24分）
14．如图，“四合一”充电线可以为四种不同类型的手机充电，极大地方便了人们的使用。如果使用“四合一”充电线同时为四台手机充电，则这四台手机之间的连接方式是 （选填“串联”或“并联”）；充电器工作了一段时间后，温度升高，内能 （选填“增大”或“减小”）。
【答案】并联 增大
【解析】[1]如果四台手机同时充电，四台手机互不影响，所以可以判断出四台手机是并联。
[2]一个物体的温度升高内能增大。充电器工作了一段时间后，温度升高，说明其内能增大。
15．在一列匀速直线行驶的列车内，一位同学相对于车厢竖直向上跳起，他 （填“能”或“不能”）落在起跳点；在跳起时，要用力向下蹬地，从而获得向上的力，这是因为物体间力的作用是 。
【答案】能 相互的
【解析】[1]列车匀速直线运动时，其速度的大小和方向不变；人从车厢地板上竖直向上跳起时，由于惯性，仍然保持与列车相同的运动速度和运动方向，所以会落到原处。
[2]在跳起时，要用力向下蹬地，脚给地一个向下的作用力，由于物体间力的作用是相互的，地也给脚一个向上的反作用力，获得这个向上的力，人才能跳起来。
16．如图所示是一台四冲程内燃机的 （选填“压缩”或“做功”）冲程，这个冲程是通过 （选填“做功”或“热传递”）的方式改变汽缸内气体的内能。
【答案】压缩 做功
【解析】[1][2]由图可知，内燃机的进气门、排气门均关闭，活塞向上运动，压缩汽缸内的气体，对气体做功，将机械能转化为内能，气体的内能增大。因此图中是一台四冲程内燃机的压缩冲程，这个冲程是通过做功的方式改变汽缸内气体的内能。
17．如图所示，小华骑单车出行，沿途看到路旁树木向后退去，所选的参照物是 ；小华坐在宽大的车座上比较舒服，这是通过增大受力面积减小了 的缘故。
【答案】单车 压强
【解析】[1][2]小华骑单车出行，若以行驶的单车为参照物，树与单车之间的位置不断发生变化，是运动的，所以他会看到路旁的树向后退去；自行车车座比较宽大，是在压力一定时，通过增大受力面积来减小压强，因此坐在宽大的车座上比较舒服。
18.在如图所示的电路中，变阻器连入电路的电阻线是 部分（选填“aP”、“Pb”或“ab”），当油箱中的液面下降时，电表示数随之 。（选填“变大”、“不变”或“变小”）
【答案】Pb 变小
【解析】[1]由图示可知，变阻器连入电路的接线柱是b端及滑片P端，所以接入电路的电阻线是Pb部分。
[2]油箱内汽油的液面下降时，滑片向上移动，滑动变阻器连入电路的阻值变大，蓄电池电压不变，滑动变阻器接入电路的阻值变大，由欧姆定律可知，电路电流减小，电流表示数变小。
19．图甲是办公室常见的便携式养生壶，正常工作电压为220V，其底座的加热器有加热和保温两个挡位，其简化电路图如图乙，已知R1的电阻为220Ω。当双触点开关S接触1和2时为保温挡，正常工作1分钟电流产生的热量为 J；当调节到加热挡时，电阻R1和R2 联接入电路。
【答案】1.32×104 并
【解析】[1]由图可知，当开关S接1和2时，电路为R1的简单电路；该电路是纯电阻电路，所以正常工作1分钟电流产生的热量为
[2]由图可知，当开关S接1和2时，电路为R1的简单电路；当开关S接2和3时，R1、R2并联，此时电路总电阻小于R1单独工作时的电阻，根据公式可知，此时功率较大，为加热挡。
四、综合题（本大题共6小题，共37分。解题中要求有必要的分析和说明，计算题还要有公式及数据代入过程，结果要有数值和单位）
20．小青将家中其他用电器与电源断开，仅让淋浴器工作，用电能表测量电热淋浴器的热效率。他把淋浴器内质量为50kg，初温为25℃的水加热到55℃，加热前后电能表示数如图所示。已知 c水=4.2×103J/(kg•℃)求：
（1）水吸收的热量；
（2）电热淋浴器的热效率。
【答案】（1）；（2）87.5％
【解析】（1）50kg的水温度由25℃加热到55℃吸收的热量为
（2）根据电能表前后两次的示数可求出消耗的电能为
电热淋浴器的热效率为
21．在伏安法测电阻的实验中，小明选取了两节干电池、一个开关、一个阻值约为 10Ω的定值电阻、一 个滑动变阻器、一个电压表和一个电流表进行实验。
（1）小明连接的电路如图甲所示，请你帮他用笔画线代替导线将电压表正确接入电路中；
（2）闭合开关前，小明应将滑动变阻器的滑片P滑到 端（选填“A”或“B”）；
（3）闭合开关后，若发现电压表指针向左偏转，说明电压表的 ；
（4）请你设计记录本实验的数据表格，并将本次测量数据填入表格中。
【答案】（1） （2）A （3）正负接线柱接反 （4）
【解析】（1）[1]伏安法测电阻，定值电阻与变阻器串联，电压表测量定值电阻电压，电流表测量电路电流，电源电压由2节干电池组成，则电源电压为3V，因此电流表量程选用0~3V
（2）[2]闭合开关前，为了保护电路，小明应将滑动变阻器的滑片P滑到阻值最大的A端。
（3）[3]闭合开关后，若发现电压表指针向左偏转，说明电压表的电压表的正负接线柱接反，电流从负接线柱流入。
（4）[4]实验中为了减小误差，应改变定值电阻的电压与电流，求电阻的平均值，实验至少进行3次，实验中要记录电阻的电流与电压，通过欧姆定律求电阻的值，并得到平均值
22．如图所示工人利用滑轮组提升物体。在工人竖起拉力F作用下，提升重570N物体，物体以0.2m/s的速度匀速向上运动了10s， 忽略滑轮与绳子的摩擦力及绳子所受重力，动滑轮的重力为30N，求：
(1) 拉力F的功率是多少？
(2) 滑轮组的机械效率是多少？
【答案】(1)120W；(2)95%
【解析】(1)由图可知
n=3
忽略滑轮与绳子的摩擦力及绳子所受重力，则绳端的拉力
F=(G+G动)=×(570N+30N)=200N
拉力端移动速度
v=3v物=3×0.2m/s=0.6m/s
拉力F的功率
P==Fv=200N×0.6m/s=120W
(2)滑轮组的机械效率
η==95%
23．为了探究“滑动摩擦力大小与什么因素有关”，小明设计了如图所示的实验。
（1）实验过程中，弹簧测力计必须沿水平方向拉着物块做 运动，根据二力平衡的条件得出拉力 摩擦力，从而测出木块所受的摩擦力的大小；
（2）在如图所示的四次实验中，滑动摩擦力最小的是 （选填“甲”、“乙”、“丙”或“丁”）；
（3）比较甲、乙实验，是为了研究滑动摩擦力大小与 大小的关系；比较乙、丙实验，是为了研究滑动摩擦力大小与 的关系；
（4）比较甲、丁实验，发现甲实验弹簧测力计的示数大于丁实验弹簧测力计的示数，小明得出结论：滑动摩擦力大小与接触面积的大小有关，你认为他的结论是 （选填“正确”或“错误”）的。
【答案】（1）匀速直线 等于 （2）丁 （3）压力 接触面粗糙程度 （4） 错误
【解析】（1）[1][2]实验过程中，弹簧测力计必须沿着水平方向拉着物块做匀速直线运动，此时物块处于平衡状态，由二力平衡条件可知，滑动摩擦力的大小等于弹簧测力计的示数，即拉力等于摩擦力。
（2）[3]滑动摩擦力与接触面的粗糙程度和接触面所受的压力有关，接触面越光滑，物体间的压力越小，滑动摩擦力越小，在上述实验中，在实验丁中，物体间的压力最小，接触面粗糙程度最小，因此滑动摩擦力最小。
（3）[4]由图甲、乙所示实验可知，接触面的粗糙程度相同而物体间的压力不同，可以应用甲、乙所示实验探究滑动摩擦力大小与压力的关系。
[5]由图乙、丙所示实验可知，物体间的压力相同而接触面的粗糙程度不同，可以应用乙、丙所示实验探究滑动摩擦力大小与接触面粗糙程度的关系。
（4）[6]由图甲、丁所示实验可知，探究滑动摩擦力大小与接触面积的大小是否有关，应该控制接触面所受的压力和接触面的粗糙程度相同，由于没有控制物体间的压力相同，所以小明的结论是错误的。
24．小明的妈妈用大豆、核桃、花生等食材制作营养豆浆，小明发现把核桃放入水中，核桃漂浮在水面上，于是想测量核桃的密度。他挑选了一个不透水的核桃，家中的工具和器材有：厨房电子秤（参数如图）、卷尺、购物用的弹簧秤、玻璃杯、缝衣针、细线和足量的水（已知水的密度为0）。请你从中选用部分工具和器材，帮他们设计一种精确测量核桃密度的实验方案。
（1）写出主要的实验步骤；
（2）写出核桃密度的数学表达式（用已知量和测量量表示）。
【答案】（1）见解析；（2）见解析
【解析】（1）主要步骤为：①在玻璃杯中加入适量的水，能让核桃完全浸没在水，将玻璃杯放在电子秤上，记录电子秤示数为m1；②将核桃放入水杯中，记下电子秤示数为m2；③用缝衣针将核桃完全压入水杯中，记录电子秤示数为m3。
（2）根据上面步骤，核桃的质量为
根据力的作用是相互的，核桃浸没时受到的浮力等于未放入核桃与核桃完全浸没后电子秤增加的总压力，故浮力为
核桃的体积为
核桃密度的数学表达式为
25．现有下列器材：一个电压恒为U0的电源，两个定值电阻R1和R2（已知电阻值R1=2R2），导线若干。它们分别与图中的A、B、C、D有关接线柱连接。把一个电流表先后接在有关接线柱之间，结果发现：
①若把电流表接在接线柱A、B之间，它的示数为6I0；
②若把电流表改接在接线柱C、D之间，它的示数为3I0；
③若把电流表改接在接线柱A、D之间，它的示数变为2I0。
根据上述测试结果，请你完成下列内容。
（1）在图中的方框内画出有关接线柱间电源、电阻、导线的连接情况，并标明R1、R2；
（2）若使电路消耗的功率最大，可利用两根导线分别连接接线柱 和 ，此时最大功率是多少 ？
【答案】（1） （2）AB CD 9U0I0
【解析】（1）[1]两个定值电阻R1和R2有四种可能的电路：第一种，R1和R2串联；第二种，R1和R2并联；第三种，R1单独工作；第四种，R2单独工作。根据欧姆定律
可知，若R2单独工作时的电流为I，则R1单独工作时的电流为，R1和R2串联时的电流为，R1和R2并联时的电流为。即R2单独工作时的电流是R1单独工作时的电流的2倍，是R1和R2串联时的电流的3倍。题目给的信息正好符合这个规律，可得：①中只有R2单独工作，②中只有R1工作，③中R1和R2串联。综上可得方框内电源、电阻、导线的连接情况如下图：
（2）[2][3]若使电路消耗的功率最大，则R1和R2需要并联，故利用两根导线分别连接接线柱AB和CD。
[4]此时R1和R2并联，即R1和R2单独工作，此时通过R1和R2电流分别为3I0和6I0，则干路电流为9I0，电路电功率
P=UI=U0×9I0=9U0I0
实验次数
电压/V
电流/A
电阻值/Ω
电阻平均值/Ω
1
2
3
