2024年中考物理（苏州）第一次模拟考试（含答案）

这是一份2024年中考物理（苏州）第一次模拟考试（含答案），共31页。试卷主要包含了6W”字样，9W~10W，5s+4s=12等内容，欢迎下载使用。

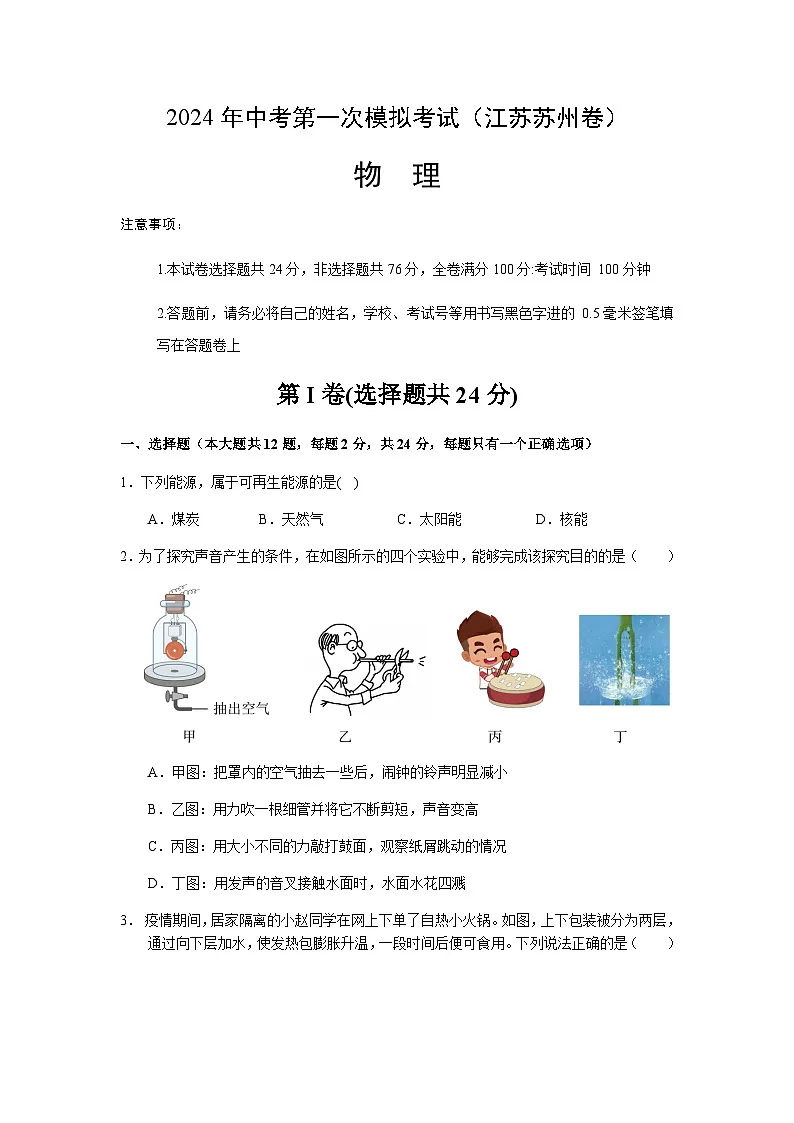

注意事项：
1.本试卷选择题共24分，非选择题共76分，全卷满分100分:考试时间 100分钟
2.答题前，请务必将自己的姓名，学校、考试号等用书写黑色字进的 0.5毫米签笔填写在答题卷上
第I卷(选择题共24分)
一、选择题（本大题共12题，每题2分，共24分，每题只有一个正确选项）
1．下列能源，属于可再生能源的是( )
A．煤炭B．天然气C．太阳能D．核能
2．为了探究声音产生的条件，在如图所示的四个实验中，能够完成该探究目的的是（ ）

A．甲图：把罩内的空气抽去一些后，闹钟的铃声明显减小
B．乙图：用力吹一根细管并将它不断剪短，声音变高
C．丙图：用大小不同的力敲打鼓面，观察纸屑跳动的情况
D．丁图：用发声的音叉接触水面时，水面水花四溅

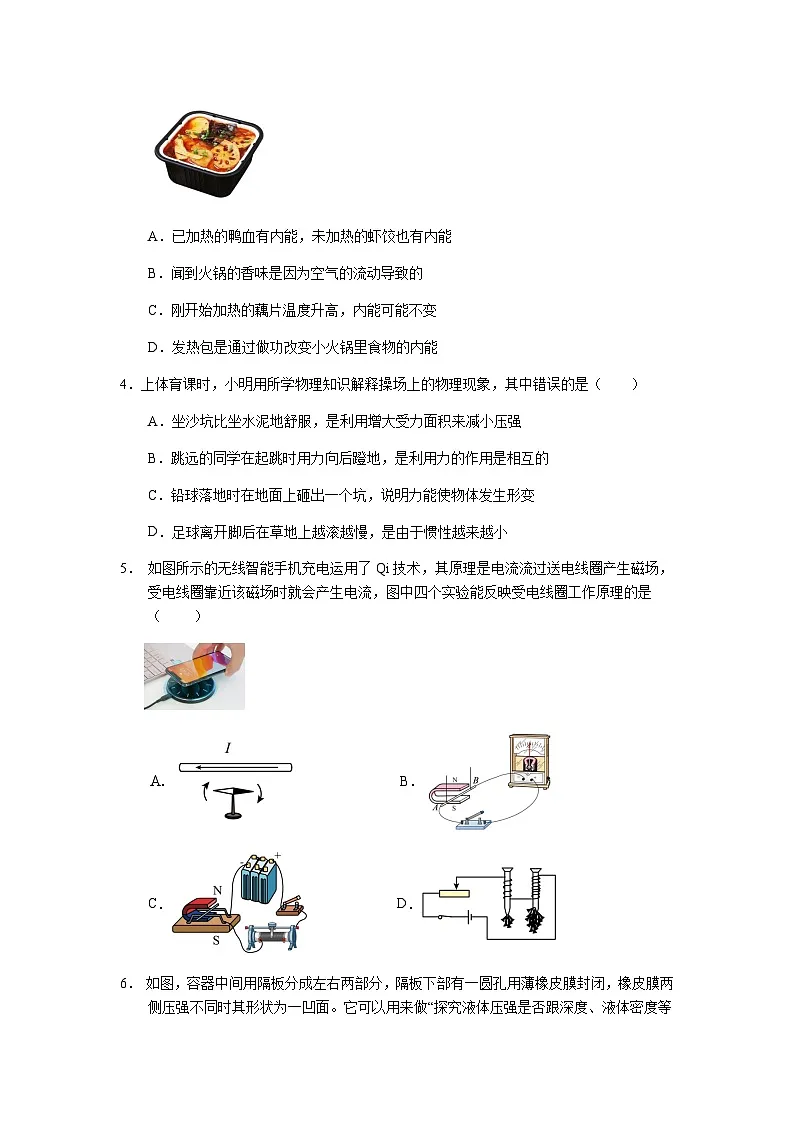

3． 疫情期间，居家隔离的小赵同学在网上下单了自热小火锅。如图，上下包装被分为两层，通过向下层加水，使发热包膨胀升温，一段时间后便可食用。下列说法正确的是（ ）

A．已加热的鸭血有内能，未加热的虾饺也有内能
B．闻到火锅的香味是因为空气的流动导致的
C．刚开始加热的藕片温度升高，内能可能不变
D．发热包是通过做功改变小火锅里食物的内能
4．上体育课时，小明用所学物理知识解释操场上的物理现象，其中错误的是（ ）
A．坐沙坑比坐水泥地舒服，是利用增大受力面积来减小压强
B．跳远的同学在起跳时用力向后蹬地，是利用力的作用是相互的
C．铅球落地时在地面上砸出一个坑，说明力能使物体发生形变
D．足球离开脚后在草地上越滚越慢，是由于惯性越来越小
5． 如图所示的无线智能手机充电运用了Qi技术，其原理是电流流过送电线圈产生磁场，受电线圈靠近该磁场时就会产生电流，图中四个实验能反映受电线圈工作原理的是（ ）

A． B．
C．D．

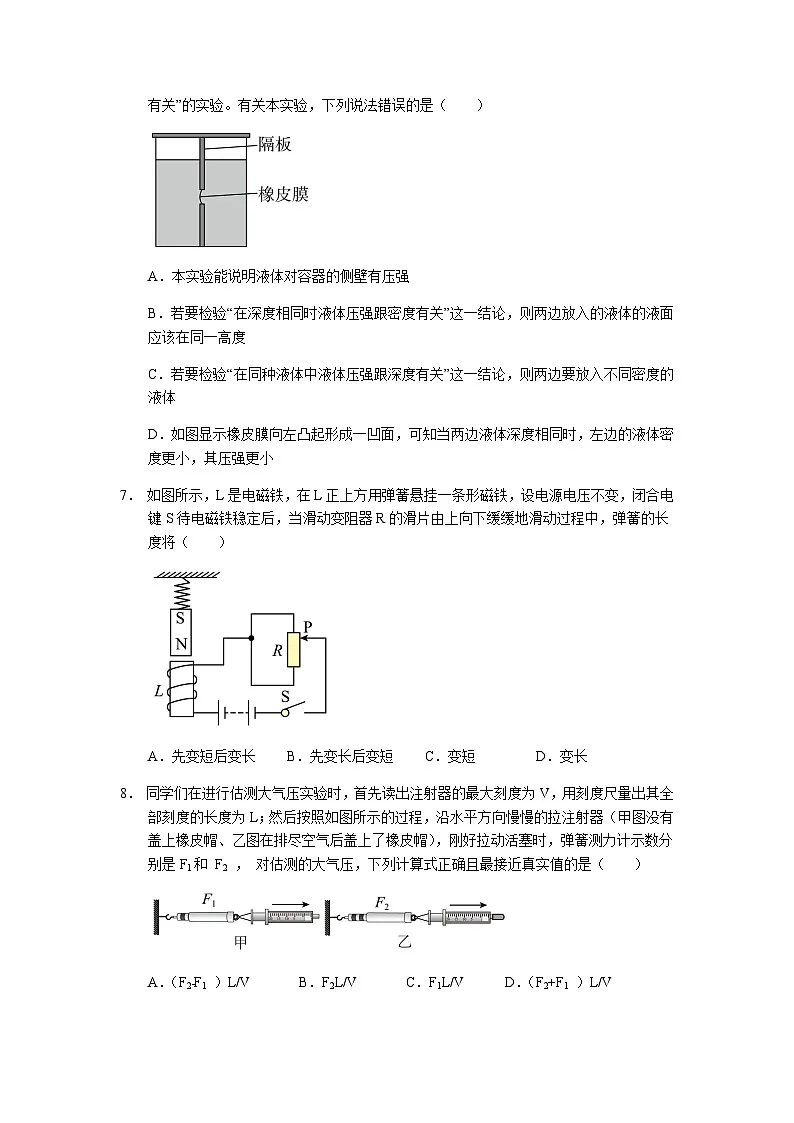

6． 如图，容器中间用隔板分成左右两部分，隔板下部有一圆孔用薄橡皮膜封闭，橡皮膜两侧压强不同时其形状为一凹面。它可以用来做“探究液体压强是否跟深度、液体密度等有关”的实验。有关本实验，下列说法错误的是（ ）

A．本实验能说明液体对容器的侧壁有压强
B．若要检验“在深度相同时液体压强跟密度有关”这一结论，则两边放入的液体的液面应该在同一高度
C．若要检验“在同种液体中液体压强跟深度有关”这一结论，则两边要放入不同密度的液体
D．如图显示橡皮膜向左凸起形成一凹面，可知当两边液体深度相同时，左边的液体密度更小，其压强更小
7． 如图所示，L是电磁铁，在L正上方用弹簧悬挂一条形磁铁，设电源电压不变，闭合电键S待电磁铁稳定后，当滑动变阻器R的滑片由上向下缓缓地滑动过程中，弹簧的长度将（ ）

A．先变短后变长 B．先变长后变短 C．变短D．变长
8． 同学们在进行估测大气压实验时，首先读出注射器的最大刻度为V，用刻度尺量出其全部刻度的长度为L；然后按照如图所示的过程，沿水平方向慢慢的拉注射器（甲图没有盖上橡皮帽、乙图在排尽空气后盖上了橡皮帽），刚好拉动活塞时，弹簧测力计示数分别是F1和 F2 ， 对估测的大气压，下列计算式正确且最接近真实值的是（ ）

A．（F2﹣F1 ）L/V B．F2L/V C．F1L/V D．（F2+F1 ）L/V
9． 小华同学在科技馆观摩自行车走钢丝表演后回家做了一个模型，如图所示，下列说法正确的是（ ）

A．自行车的重力与钢丝对自行车的支持力是一对平衡力
B．自行车和所挂物体总重力与钢丝对自行车的支持力是一对平衡力
C．自行车对钢丝的压力与钢丝对自行车的支持力是一对平衡力
D．自行车对绳的拉力与钩码的重力是一对平衡力
10．如图（甲）所示，虚线框内为供电电路（未画出）。能提供满足特殊需求的电流、移动滑动变阻器R的滑片，电压表、电流表示数的U-I关系图像如图（乙）所示、则下列表示供电电路总电流I总、定值电阻R0 和R的总功率P总。随电流表示数I变化的关系图像中，正确的是（ ）

A．B．C．D．
11．如图所示，电视节目中“闯关游戏”的笔直通道上每隔8 m设有一个关卡，各关卡同步放行和关闭，放行和关闭时间分别为5 s和2 s，当小强正通过关卡1左侧9 m远的A处时，关卡刚好放行，若他全程以2 m/s的速度做匀速直线运动，则最先挡住他前进的关卡是（ ）

A．关卡4B．关卡3C．关卡2D．关卡1
12．如图所示的电路中，电源电压12V不变，定值电阻R0=10Ω，灯泡L上标有“6V 3.6W”字样（灯泡L电阻不随温度变化），电流表A可调量程为“0~0.6A”或“0~3A”，电压表V可调量程为“0~3V”或“0~15V”。已知滑动变阻器上标有“？Ω 1A”字样，滑动变阻器连入电路的电阻与其接入长度成正比，A是滑动变阻器下端点，B与O分别是滑动变阻器上某点，且AO间电阻为滑动变阻器总电阻的。当只闭合开关S和S1，滑动变阻器滑片P在B点时，灯泡L恰好正常发光；当只闭合开关S和S2，滑片P分别在O点和B点时，电压表的示数之比UAO∶UAB=4∶3，则下列说法正确的是（ ）
①小灯泡正常工作电阻为10Ω
②滑动变阻器AB间电阻与滑动变阻器最大阻值的比值为1∶4
③电流表电压表均选大量程，闭合S和S2，在电路安全的前提下，R0的功率变化范围为0.9W~10W
④闭合开关S、S2，调节滑动变阻器滑片，发现电压表和电流表指针偏转的格数相同（可任意选择量程），在保证电路安全的前提下，电流表示数的可能值有3个

A．①③ B．①③④ C．①②④ D．③④
第II卷(非选择题共76分)
二、填空题（本大题共9题，共31分）
13.物理书中一张纸的厚度约为70 （填合适的长度单位），图中测出硬币的直径为
cm。
14.烟花三月的瘦西湖桃红柳绿，鸟语花香，沁人心脾。红色的桃花是因为 （选填“吸收”或“反射”）红光，悦耳的鸟鸣声是由鸟儿的声带 产生的，如织的游客中，有人吹起了“柳笛”，吹笛时用力越大，柳笛发出的声音 越大。
15.当“流浪地球”发动机给地球减速时，发动机喷射“火焰”的方向与地球前进方向 （选填“相同”、“相反”），此时给地球阻力的施力物体是 （选填“空气”、“火焰”）。这说明力可以改变物体的 。
16．如图所示是厨房用的高压锅，在工作过程中高压锅会通过限压阀上的小孔喷出蒸气，小华将自制的风车放在小孔前方成功让风车转了起来，水蒸气推动风车的能量转化过程与汽油机 冲程的能量转化过程相同，在此冲程中燃气的内能 （“增加”/“减小”/“不变”）。某单缸四冲程汽油机的飞轮转速为3000r/min，则1min内该汽油机对外做功 次。
17．王老师在课堂上，看近处课本时要戴上眼镜，观察远处同学又摘下眼镜，这样戴上摘下非常不方便．王老师的眼睛是 (选填“近视”或“远视”)眼，可以用 镜来矫正．小军将一种新型眼镜送给了老师，如图所示，镜片A区厚度相同，B区可以矫正视力，现在王老师可以通过 区看书，通过 区看同学，再不需要频繁戴上或摘下眼镜．
18．如图所示，图中电阻箱的示数为 。闭合开关，滑动变阻器的滑片从端移到端的过程中，电流表的示数 ，电压表的示数 （两空均选填“变大”、“变小”或“不变”）。
19．如图所示，和是两根固定且平行的水平光滑金属轨道，符号“”代表垂直于金属导轨向下的磁场。现将空心铜棒和垂直放在金属导轨上静止，当水平拉动铜棒向右运动时，会产生感应电流，铜棒和导轨组成了一个闭合电路，则铜棒相当于 ，此时铜棒会向右运动。若同时改变磁场方向和铜棒运动方向，则铜棒的运动方向 （选填“向左”或“向右”）
20．LED灯具有节能、环保的特点，标有“220V，5W”的LED灯泡和“220V，40W”白炽灯（如图所示）正常发光时的亮度相当，的电能可供该LED灯正常发光 h，与白炽灯相比，LED灯泡可以节能约 。
21．如图甲所示，弹簧测力计下挂有一个圆柱体，把它从盛水的烧杯中缓慢提升，直到全部露出水面，该过程中弹簧测力计读数F随圆柱体上升高度h的关系如图乙所示，则圆柱体受到的重力 N；圆柱体受到的最大浮力 N；圆柱体的密度是 kg/m3。
22．阅读短文，回答问题。
在学校科技创新大赛中，同学们根据所学的物理知识设计了一种“闯红灯违规证据模拟记录器”如图甲所示，它可以通过拍摄照片来记录机动车辆闯红灯时的情境。它的工作原理是：当光控开关接收到某种颜色光时，开关自动闭合，且当压敏电阻受到车压力，它的阻值变化引起电流变化到一定值时，电磁继电器衔铁就被吸下，工作电路中电控照相机工作，拍摄违规车辆。光控开关未受到该种光照射自动断开，衔铁没有被吸引，工作电路中的指示灯发光。
（1）根据工作原理，将电路连接完整；
（2）由图乙可知，控制电路中的电流随压敏电阻受到压力的增大而 ；
（3）假设控制电路电压为6V，继电器线圈电阻为10Ω，当控制电路中电流≥0.06A时，衔铁被吸引。结合图乙计算可知，只有质量达到 kg的车辆违规时才会被拍照记录，g=10N/kg；
（4）若某车的质量为3t，静止时轮胎与路面接触的总面积为0.2m2，则静止时该车对路面的压强为 Pa；当该车违规闯红灯时压敏电阻的功率为 W；
（5）要使质量较小的车闯红灯也能被拍下，你有什么好办法： 。
三、解答题(本题共8小题，共计 45 分)
23．（1）如图甲所示是一个钥匙形“瓶起子”，图乙为其简化的示意图，图中O为支点，F2是A点受到的阻力．请在图乙中画出：作用在B点的最小动力F1及其力臂l1．
（2）如图，在图中虚线上用箭头标出磁感线方向并标出电源的“﹢”、“-”极。
（3）如图，请补全电路使二只标有“220V 11W”的壁灯和三孔插座正确接入家庭电路，开关只控制二盏灯，开关闭合时二盏灯能正常工作。

25．在“探究凸透镜成像规律”的实验中，凸透镜焦距为10cm。蜡烛、透镜和光屏的位置如图所示。

（1）图（1）中光屏上呈一清晰的像，该像是倒立、 （选填“放大”、“等大”或“缩小”）的实像；
（2）图中固定光屏位置不变，将凸透镜移到40cm刻度线处，要在光屏上再次看到清晰的像，应将蜡烛向 （选填“左”或“右”）移动；
（3）图中固定透镜位置不变，将蜡烛移到45cm刻度线处，移动光屏 （选填“能”或“不能”，下同）承接到像。把光屏放在蜡烛的左侧，移动光屏 承接到像；
（4）图中将一个眼镜片放在透镜和烛焰之间，光屏上的像变模糊了，将光屏向右移动，光屏上再次呈现清晰的像，该眼镜片是 （选填“近视”或“远视”）眼镜的镜片。
（5）实验中如图（2），将蜡烛放在图示位置，光屏上恰好成清晰的像，若切除凸透镜中间的阴影部分，再将剩余部分靠拢在一起，则蜡烛能成 （选填0、1、2、3）个像。如不切除凸透镜中间的阴影部分并把阴影部分用黑纸遮挡起来，此时在光屏上成
（选填编号：①一个部分像、②一个全像、③两个部分像、④两个全像）。
26．小明想要用天平和量筒测量一种盐水的密度。

（1）把天平放在水平台上，发现游码未归零时天平已平衡。当游码归零为了使天平再次平衡，小明应向 （选填“左”或“右”）调节平衡，使天平平衡；
（2）小明使用调好的天平测量烧杯与盐水的总质量，砝码个数和游码在标尺上的位置如图甲所示，其质量为 ；
（3）将烧杯中盐水一部分倒入量筒中，量筒中液面位置如图乙所示，则量筒中盐水的体积为 ，用天平测量烧杯与剩余盐水的总质量为14.6g，则盐水的密度为 kg/m3；
（4）在两次测量质量时，小明发现都使用了同一个磨损了的砝码，则量筒中盐水质量的测量结果将 （选填“偏大”“偏小”或“不变”）；
（5）小明想用另一种方法粗略测盐水密度，于是找来了刻度尺、水、圆柱形杯、平底试管试管壁、底厚度忽略不计等器材，进行如下实验：
①向圆柱形杯中加适量水，把空试管放入水中竖直漂浮，如图丙所示，用刻度尺测量试管浸入水中的深度h1；
②向试管中缓缓倒入盐水，让试管慢慢下沉，当试管底刚刚接触圆柱形杯底时停止向试管倒入盐水（试管对圆柱形杯底无压力），如图丁所示，用刻度尺测量圆柱形杯中水的深度h2；
③从圆柱形杯中取出试管，用刻度尺测量 （填“试管”或“圆柱形杯”）中液体深度h3；
④盐水密度的表达式为 （已知水的密度为）。
27．如图所示为验证“滑动摩擦力大小跟压力大小有关”的实验。

（1）如图1，根据 条件，当弹簧测力计沿水平方向拉着木块做 运动时，木块所受滑动摩擦力的大小等于拉力的大小；
（2）改进实验如图2所示，木板B放在光滑水平面上，木块A放在B的上面，A的右端通过一不可伸长的轻绳固定在竖直墙上。用大小10N的水平恒力F向左拉动B，使B以0.2m/s的速度向左做匀速运动，此时木块A所受摩擦力的方向为水平 （选填“向左”或“向右”），若增大拉力F，木板B受到的摩擦力将 （选填“变大”“变小”“不变”）；
（3）若甲、乙两同学拔河，结果甲胜乙负，如果甲拉绳的力为，乙拉绳的力为，地面对甲的摩擦力为，地面对乙的摩擦力为，则 。
A．， B．，
C．， D．，
28．如图所示，将重力不计的吸盘内部空气排尽后与水平地砖完全贴合，已知贴合的面积为30cm2，大气压强为1×105Pa，AB为轻质杠杆，O为转轴，OA与OB的长度之比为1∶3保持杠杆水平，某人在B端用竖直向下的拉力F将吸盘沿竖直方向刚好拉离地砖。
(1)求吸盘所受的大气压力F0；
(2)求人所用拉力F；
(3)若人沿图中虚线方向施加拉力F′将吸盘拉离地砖，请画出拉力F′的力臂。
29．下表为某电热水器的铭牌（其中一项内容已模糊不清），电热水器内部简化电路如图所示，R1和R2均为电热丝。
求：
（1）电热丝R2的阻值。
（2）热水器在高温挡正常工作时的额定电流（结果保留一位小数）。
（3）热水器在低温挡工作一小时所产生的热量。

30．按图示的电路图做“测量小电灯的功率”的实验。所用器材有：标有“”字样的待测小电灯、电压恒为6V的电源、标有“”的滑动变阻器、电流表（量程为0∼0.6A，0∼3A）、电压表（量程为0∼3V，0∼15V）、开关及导线若干。
（1）另一学生按图连接电路后，闭合开关，将滑动变阻器的滑片移到最左端时，灯不亮，电压表有较大的示数。经检查，导线连接完好，则电路故障是： 。排除该故障换用新元件后，闭合开关时，观察到灯闪亮一下后立即熄灭，该学生在操作过程中的不当之处是： ；
（2）小明同学按电路图正确连接电路后。闭合开关，从大到小调节滑动变阻器的阻值，并将正确操作下的电压表和电流表的小数填入下表
①通过上表数据，可算得小电灯的额定功率为 W；
②当小电灯正常工作时，连入电路的滑动变阻器的阻值约为 Ω；
③将两个这样的相同规格的小电灯串联后直接接在6V电源的两端，两灯消耗的总功率为 W；
（3）若电压表的0∼15V量程已损坏，只能使用0∼3V量程，其它器材不变，如何测出小电灯的额定功率？
①在虚线框中画出测量电路图；
②按①题设计图，若小电灯两端最大可加4.5V电压，为保证实验时你所设计的测量电路中各元件的安全，参照小明的实验数据，估算滑动变阻器接入电路的阻值范围应为
Ω∼ Ω。
31．疯狂物理第二小组的三位同学小王，小傅，小陈用如图所示装置探究电流与电压的关系，电源电压恒为3V，滑动变阻器的规格为“20Ω 1A”。
（1）小王在连接电路时，开关应处于 状态。连接好的电路如图甲所示，电路中部分连接不合理，但只需改动一根导线，即可使电路连接正确，请你在该导线上打“×”，并用笔画线代替导线画出正确的接法 ；
（2）正确连接电路后，闭合开关，改变滑片位置，小陈记录实验数据如下表所示，第三次实验的电流如图乙所示，示数为 A。根据表中数据可归纳得出结论 ；
（3）同组的小傅在检查数据时发现有一组数据有拼凑的嫌疑，无法由当前的电路测量得出，则这组数据是第 次的实验数据，由表可知实验中所使用定值电阻的阻值为 Ω；
（4）小傅还想探究“电流与电阻的关系”，于是完成表格第二次探究后仅将电阻更换成原电阻的两倍，闭合开关后电路中的电流将变成 A，此时电压表示数为U，接下来小傅将电阻换成25Ω进行实验，发现无论怎样移动滑片P都无法使电压表示数为U，则小傅可以更换一个不高于 V的电源电压。
2024年中考第一次模拟考试（江苏苏州卷）
物 理
注意事项：
1.本试卷选择题共24分，非选择题共76分，全卷满分100分:考试时间 100分钟
2.答题前，请务必将自己的姓名，学校、考试号等用书写黑色字进的 0.5毫米签笔填写在答题卷上
第I卷(选择题共24分)
一、选择题（本大题共12题，每题2分，共24分，每题只有一个正确选项）
1．下列能源，属于可再生能源的是( )
A．煤炭B．天然气C．太阳能D．核能
【答案】C
【详解】煤、石油、天然气、核能等都是化石类能源，是不可再生的；
太阳能对于类来说取之不尽，属于可再生能源，故C符合题意．
选C．
2．为了探究声音产生的条件，在如图所示的四个实验中，能够完成该探究目的的是（ ）

A．甲图：把罩内的空气抽去一些后，闹钟的铃声明显减小
B．乙图：用力吹一根细管并将它不断剪短，声音变高
C．丙图：用大小不同的力敲打鼓面，观察纸屑跳动的情况
D．丁图：用发声的音叉接触水面时，水面水花四溅
【答案】D
【详解】A．罩内的空气抽去一些后，闹钟的铃声明显减小，说明声的传播需要介质，真空不能传声，故不符合题意；
B．用力吹一根细管并将它不断剪短，声音变高，研究的是音调和发声体长度的关系，故不符合题意；
C．用大小不同的力敲打鼓面，观察纸屑跳动的情况，研究的是振幅和响度的关系，故不符合题意；
D．用发声的音叉接触水面时，水面水花四溅，说明发声的物体在振动，故符合题意。
故选D。
3．疫情期间，居家隔离的小赵同学在网上下单了自热小火锅。如图，上下包装被分为两层，通过向下层加水，使发热包膨胀升温，一段时间后便可食用。下列说法正确的是（ ）
A．已加热的鸭血有内能，未加热的虾饺也有内能
B．闻到火锅的香味是因为空气的流动导致的
C．刚开始加热的藕片温度升高，内能可能不变
D．发热包是通过做功改变小火锅里食物的内能
【答案】A
【详解】A．任何物体在任何情况下都具有内能，则未加热的虾饺也有内能，故A正确；
B．闻到火锅的香味是因为分子在做无规则运动，故B错误；
C．温度越高，物体内部分子的无规则运动越剧烈，物体的内能就越大，故C错误；
D．发热包是通过热传递的方式改变小火锅里食物的内能，故D错误。
故选
4．上体育课时，小明用所学物理知识解释操场上的物理现象，其中错误的是（ ）
A．坐沙坑比坐水泥地舒服，是利用增大受力面积来减小压强
B．跳远的同学在起跳时用力向后蹬地，是利用力的作用是相互的
C．铅球落地时在地面上砸出一个坑，说明力能使物体发生形变
D．足球离开脚后在草地上越滚越慢，是由于惯性越来越小
【答案】D
【详解】A．坐沙坑和坐水泥地对比起来，受力面积变大了，则压强减小，所以坐沙坑比坐水泥地舒服，故A正确，不符合题意；
B．跳远的同学在起跳时用力向后蹬地，给地面一个力，因为力的作用是相互的，反过来地面给跳远的同学的一个力，有利于成绩，故B正确，不符合题意；
C．铅球落地时给地面施加一个力，导致地面被砸出一个坑，形状发生改变。说明力能使物体发生形变，故C正确，不符合题意；
D．惯性只跟物体的质量有关，足球离开脚后在质量不变，惯性不变；在草地上越滚越慢，是因为受到阻力的作用，故D错误，符合题意。
故选D。
5．如图所示的无线智能手机充电运用了Qi技术，其原理是电流流过送电线圈产生磁场，受电线圈靠近该磁场时就会产生电流，图中四个实验能反映受电线圈工作原理的是（ ）
A． B．
C．D．
【答案】B
【详解】由题意可知，手机背面的线圈，能将底座产生的变化的磁场转化为电流给手机电池充电，是利用电磁感应原理工作的。
A．图A是奥斯特实验，说明通电直导线周围存在磁场，故A不符合题意；
B．图B中是闭合电路的一部分导体做切割磁感线运动能够产生感应电流，是电磁感应现象，故B符合题意；
C．图C中有电源，给线圈通电，线圈会转动，说明通电导体受到磁场力的作用，故C不符合题意；
D．图D中铁钉上的线圈匝数不同，吸引的小铁钉数量不同，是探究电磁铁的磁性强弱与线圈匝数的关系，故D不符合题意。
故选B。
6．如图，容器中间用隔板分成左右两部分，隔板下部有一圆孔用薄橡皮膜封闭，橡皮膜两侧压强不同时其形状为一凹面。它可以用来做“探究液体压强是否跟深度、液体密度等有关”的实验。有关本实验，下列说法错误的是（ ）

A．本实验能说明液体对容器的侧壁有压强
B．若要检验“在深度相同时液体压强跟密度有关”这一结论，则两边放入的液体的液面应该在同一高度
C．若要检验“在同种液体中液体压强跟深度有关”这一结论，则两边要放入不同密度的液体
D．如图显示橡皮膜向左凸起形成一凹面，可知当两边液体深度相同时，左边的液体密度更小，其压强更小
【答案】C
【详解】A．实验中，橡皮膜在容器的侧面，橡皮膜凸起，即橡皮膜受到了液体压强，故A正确，不符合题意；
B．在检验“在深度相同时液体压强跟密度有关”时，应控制液体深度相同，则两边放入的液体的液面应该在同一高度，故B正确，不符合题意；
C．在检验“在同种液体中液体压强跟深度有关”时，应控制两侧容器中放入同种液体，则两边要放入相同密度的液体，故C错误，符合题意；
D．橡皮膜向左凸起形成一凹面，即相同深度处，右侧液体压强大于左侧液体压强，由p=ρgh可知，左边的液体密度更小，故D正确，不符合题意。
故选C。
7． 如图所示，L是电磁铁，在L正上方用弹簧悬挂一条形磁铁，设电源电压不变，闭合电键S待电磁铁稳定后，当滑动变阻器R的滑片由上向下缓缓地滑动过程中，弹簧的长度将（ ）

A．先变短后变长 B．先变长后变短 C．变短D．变长
【答案】B
【详解】滑动变阻器滑片由上向下滑动的过程中，滑动变阻器接入电路的电阻先变大后变小，所以电路中的电流先变小后变大，通电螺线管的磁性先减弱后增强；根据安培定则可得，螺线管的上端为N极，下端为S极，又因为同名磁极相互排斥，所以螺线管对磁铁的排斥力先减小后增大，弹簧的长度先变长后变短．故B正确为答案．
8． 同学们在进行估测大气压实验时，首先读出注射器的最大刻度为V，用刻度尺量出其全部刻度的长度为L；然后按照如图所示的过程，沿水平方向慢慢的拉注射器（甲图没有盖上橡皮帽、乙图在排尽空气后盖上了橡皮帽），刚好拉动活塞时，弹簧测力计示数分别是F1和 F2 ， 对估测的大气压，下列计算式正确且最接近真实值的是（ ）

A．（F2﹣F1 ）L/V B．F2L/V C．F1L/V D．（F2+F1 ）L/V
【答案】A
【详解】设注射器的刻度部分长为L，其容积为V，则注射器的横截面积为S=V/L，图甲的弹簧测力计示数反映的是活塞与筒壁的摩擦力F1，图乙的弹簧测力计示数反映的是活塞与筒壁的摩擦力F1+大气的压力F2，所以，大气对活塞产生的压力实际为F2-F1，所以大气压强P=F/S =(F2-F1)/V/L=（F2﹣F1 ）L/V，故A正确为答案，选项BCD错误．
9． 小华同学在科技馆观摩自行车走钢丝表演后回家做了一个模型，如图所示，下列说法正确的是（ ）

A．自行车的重力与钢丝对自行车的支持力是一对平衡力
B．自行车和所挂物体总重力与钢丝对自行车的支持力是一对平衡力
C．自行车对钢丝的压力与钢丝对自行车的支持力是一对平衡力
D．自行车对绳的拉力与钩码的重力是一对平衡力
【答案】B
【分析】根据二力平衡条件逐项判断。
【详解】A、钢丝对自行车的支持力等于自行车和所挂物体的重力的和，不等于自行车的重力，不是一对平衡力，故A错误；B、自行车和所挂物体总重力与钢丝对自行车的支持力满足二力平衡的四个条件，是一对平衡力，故B正确；C、自行车对钢丝的压力与钢丝对自行车的支持力没有作用在同一个物体上，不是一对平衡力，故C错误；D、自行车对绳的拉力与钩码的重力没有作用在同一个物体上，不是一对平衡力，故D错误．故选B．
10．如图（甲）所示，虚线框内为供电电路（未画出）。能提供满足特殊需求的电流、移动滑动变阻器R的滑片，电压表、电流表示数的U-I关系图像如图（乙）所示、则下列表示供电电路总电流I总、定值电阻R0 和R的总功率P总。随电流表示数I变化的关系图像中，正确的是（ ）

A．B．C．D．
【答案】D
【详解】由电路图知道，R0与R并联，则二者电压相等，电流之和为I总，电流表测量通过R的电流，电压表测量总电压。
AB．通过图乙知道，移动滑动变阻器滑片，电压表、电流表示数都改变，则假设电流为恒流源，则电压U=I0R0=（I总-I）R0=-IR0+I总R0
由于I0和R0都是定值，则得到U和I的一次方程，斜率为-R0，并且U0=I总R0，故与图乙符合，故能确定是恒流源，I总不变，故AB都错误；
CD．总功率P=UI总=（I总-I）R0I总=-I总R0I+I总2R0
其中R0与I总为定值，则P与的图像是条斜率向下的直线，故C错误，D正确。
故选D。
11．如图所示，电视节目中“闯关游戏”的笔直通道上每隔8 m设有一个关卡，各关卡同步放行和关闭，放行和关闭时间分别为5 s和2 s，当小强正通过关卡1左侧9 m远的A处时，关卡刚好放行，若他全程以2 m/s的速度做匀速直线运动，则最先挡住他前进的关卡是（ ）

A．关卡4B．关卡3C．关卡2D．关卡1
【答案】B
【详解】由题知，关卡放行和关闭时间分别为5s和2s，小强正通过A处时，关卡刚好放行，由可得，小强到达关卡1时所用的时间：，
所以关卡1不会挡住他；每两个关卡间距离8m，所以小强通过相邻两关卡所用的时间
小强到达关卡2的时间：t2=t1+t=4.5s+4s=8.5s，5s+2s＜t2＜5s+2s+5s
所以关卡2不会挡住他；小强到达关卡3的时间：t3=t2+t=8.5s+4s=12.5s，5s+2s+5s＜t3＜5s+2s+5s+2s
所以关卡3会最先挡住他；选项B符合题意．
12．如图所示的电路中，电源电压12V不变，定值电阻R0=10Ω，灯泡L上标有“6V 3.6W”字样（灯泡L电阻不随温度变化），电流表A可调量程为“0~0.6A”或“0~3A”，电压表V可调量程为“0~3V”或“0~15V”。已知滑动变阻器上标有“？Ω 1A”字样，滑动变阻器连入电路的电阻与其接入长度成正比，A是滑动变阻器下端点，B与O分别是滑动变阻器上某点，且AO间电阻为滑动变阻器总电阻的。当只闭合开关S和S1，滑动变阻器滑片P在B点时，灯泡L恰好正常发光；当只闭合开关S和S2，滑片P分别在O点和B点时，电压表的示数之比UAO∶UAB=4∶3，则下列说法正确的是（ ）
①小灯泡正常工作电阻为10Ω
②滑动变阻器AB间电阻与滑动变阻器最大阻值的比值为1∶4
③电流表电压表均选大量程，闭合S和S2，在电路安全的前提下，R0的功率变化范围为0.9W~10W
④闭合开关S、S2，调节滑动变阻器滑片，发现电压表和电流表指针偏转的格数相同（可任意选择量程），在保证电路安全的前提下，电流表示数的可能值有3个

A．①③ B．①③④ C．①②④ D．③④
【答案】A
【详解】①．由可得，灯泡正常工作的电阻为，故①正确；
②．当只闭合开关S和S1，滑动变阻器与灯泡串联，滑片P在B点时，灯泡L恰好正常发光，则滑动变阻器所分电压为U'AB=U电-U=12V-6V=6V
电路中的电流为
则AB间电阻的电阻为
当只闭合开关S和S2，滑片P分别在B点时，由于R0=10Ω，结合上述分析可知，UAB=6V；结合UAO：UAB=4：3，则UAO=8V，则电路中的电流为
由欧姆定律可得，
所以滑动变阻器AB间电阻与滑动变阻器最大阻值的比值为1：3。故②错误；
③．闭合S和S2，R0与滑动变阻器串联，由可得，电流越大，功率越大，电流越小，功率越小，由可得，电路中总电阻越大，电流越小，当滑动变阻器完全接入电路时，电流最小，功率最小，为
当通过滑动变阻器的电流最大时，电流为1A，功率最大，为
故③正确；
④．闭合开关S、S2，滑动变阻器与定值电阻串联，电压表测滑动变阻器两端的电压，若电流表量程为0~0.6A，电压表量程为0~3V，则电流表示数可记为0.02nA，电压表电压表示数可记为0.1nV，此时滑动变阻器接入电路的电阻为
电路中电流为
故这种情况不可能；
若电流表量程为0~0.6A，电压表量程为0~15V，则电流表示数可记为0.02nA，电压表电压表示数可记为0.5nV，此时滑动变阻器接入电路的电阻为
电路中电流为，故这种情况可能；
若电流表量程为0~3A，电压表量程为0~15V，则电流表示数可记为0.1nA，电压表电压表示数可记为0.5nV，此时滑动变阻器接入电路的电阻为
由上述分析可得，此时的电流为0.8A，故这种情况可能；
若电流表量程为0~3A，电压表量程为0~3V，则电流表示数可记为0.1nA，电压表电压表示数可记为0.1nV，此时滑动变阻器接入电路的电阻为
电路中电流为
电压表示数大于3V，故没有这种情况可能；综上，电流示数可能有2个，故④错误。故选A。
第II卷(非选择题共76分)
二、填空题（本大题共9题，共31分）
13.物理书中一张纸的厚度约为70 （填合适的长度单位），图中测出硬币的直径为 cm。
【答案】 μm（微米） 1.20
【详解】[1]物理书中一张纸的厚度约为70μm最合适，70㎜等于7㎝，纸太厚，若70nm，1000张才70μm太薄了不符合实际。
[2]刻度尺分度值为1mm，硬币从左侧刻度为8.00cm到右侧刻度为9.20cm，直径
14.烟花三月的瘦西湖桃红柳绿，鸟语花香，沁人心脾。红色的桃花是因为 （选填“吸收”或“反射”）红光，悦耳的鸟鸣声是由鸟儿的声带 产生的，如织的游客中，有人吹起了“柳笛”，吹笛时用力越大，柳笛发出的声音 越大。
【答案】 反射 振动 响度
【详解】[1]不透明物体的颜色是由它反射的色光决定的，透明物体的颜色是由它透过的色光决定的。桃花呈红色是因为花朵能够反射红光。
[2]声音是由物体的振动产生的。悦耳的鸟鸣声是由鸟儿的声带振动产生的。
[3]响度跟物体的振幅有关，振幅越大，响度越大。吹笛时用力越大，柳笛发出的声音响度越大。
15.当“流浪地球”发动机给地球减速时，发动机喷射“火焰”的方向与地球前进方向 （选填“相同”、“相反”），此时给地球阻力的施力物体是 （选填“空气”、“火焰”）。这说明力可以改变物体的 。
【答案】 相同 火焰 运动状态
【详解】[1][2]当发动机向前喷射火焰时，对空气有一个向前的力，因为物体间力的作用是相互的，所以空气对地球有一个向后的力，阻碍地球向前运动，故当“流浪地球”发动机给地球减速时，发动机喷射“火焰”的方向与地球前进方向相同，此时给地球阻力的施力物体是火焰。
[3]发动机给地球减速时，地球受到阻力作用，运动速度变小，说明力可以改变物体的运动状态。
16．如图所示是厨房用的高压锅，在工作过程中高压锅会通过限压阀上的小孔喷出蒸气，小华将自制的风车放在小孔前方成功让风车转了起来，水蒸气推动风车的能量转化过程与汽油机 冲程的能量转化过程相同，在此冲程中燃气的内能 （“增加”/“减小”/“不变”）。某单缸四冲程汽油机的飞轮转速为3000r/min，则1min内该汽油机对外做功 次。
【答案】 做功 减小 1500
【详解】[1][2]水蒸气推动风车时，水蒸气会对纸板做功，将水蒸气的内能转化为纸板的机械能；此过程与汽油机的做功冲程类似，在做功冲程中燃气的内能转化为活塞的机械能，燃气的内能减小。
[3]某单缸四冲程汽油机的飞轮转速为3000r/min，即汽油机飞轮每分钟转3000圈，因四冲程内燃机一个工作循环完成4个冲程，飞轮和曲轴转2圈，对外做功1次，所以，1min内该汽油机完成1500个工作循环，对外做功1500次。
17．王老师在课堂上，看近处课本时要戴上眼镜，观察远处同学又摘下眼镜，这样戴上摘下非常不方便．王老师的眼睛是 (选填“近视”或“远视”)眼，可以用 镜来矫正．小军将一种新型眼镜送给了老师，如图所示，镜片A区厚度相同，B区可以矫正视力，现在王老师可以通过 区看书，通过 区看同学，再不需要频繁戴上或摘下眼镜．
【答案】 远视 凸透 B A
【详解】远视眼成因：眼球晶状体的曲度过小，远处物体反射来的光线通过晶状体折射后形成的物像，就会落在视网膜的后方造成的．远视矫正方法，需佩戴凸透镜，由题意可知：镜片A区厚度相同，B区可以矫正视力，B区相当于凸透镜，现在王老师可以通过B区看书，通过A区看同学．
18．如图所示，图中电阻箱的示数为 。闭合开关，滑动变阻器的滑片从端移到端的过程中，电流表的示数 ，电压表的示数 （两空均选填“变大”、“变小”或“不变”）。
【答案】 不变 变小
【详解】[1]图中电阻箱的示数是
[2]由电路图可知，定值电阻与滑动变阻器串联，电压表测滑片右侧电阻丝两端的电压，电流表测电路中的电流，因电压表的内阻很大，在电路中相当于断路，所以，滑片移动时，滑动变阻器接入电路中的电阻不变，则电路的总电阻不变，由可知，电路中的电流不变，即电流表的示数不变。
[3]滑动变阻器的滑片从端移到端的过程中，滑片右侧电阻丝的阻值变小，由可知，滑片右侧电阻丝两端的电压变小，即电压表的示数变小。
19．如图所示，和是两根固定且平行的水平光滑金属轨道，符号“”代表垂直于金属导轨向下的磁场。现将空心铜棒和垂直放在金属导轨上静止，当水平拉动铜棒向右运动时，会产生感应电流，铜棒和导轨组成了一个闭合电路，则铜棒相当于 ，此时铜棒会向右运动。若同时改变磁场方向和铜棒运动方向，则铜棒的运动方向 （选填“向左”或“向右”）
【答案】 电源 向左
【详解】[1]图中当水平拉动铜棒向右运动时，会产生感应电流，铜棒和导轨组成了一个闭合电路，铜棒提供了电能，相当于电源。
[2]若同时改变磁场方向和铜棒运动方向，则铜棒产生的感应电流的方向不变，但对于铜棒 来说，由于磁场方向发生了改变，因此运动方向向左。
20．LED灯具有节能、环保的特点，标有“220V，5W”的LED灯泡和“220V，40W”白炽灯（如图所示）正常发光时的亮度相当，的电能可供该LED灯正常发光 h，与白炽灯相比，LED灯泡可以节能约 。
【答案】 200 87.5
【详解】[1]的电能可供该LED灯正常发光的时间
[2]当两种灯正常发光的时间相同都为t时，LED灯消耗的电能
白炽灯消耗的电能
所以LED灯泡可以节能
21．如图甲所示，弹簧测力计下挂有一个圆柱体，把它从盛水的烧杯中缓慢提升，直到全部露出水面，该过程中弹簧测力计读数F随圆柱体上升高度h的关系如图乙所示，则圆柱体受到的重力 N；圆柱体受到的最大浮力 N；圆柱体的密度是 kg/m3。
【答案】 10 4 2.5×103
【详解】[1]由图乙可知，圆柱体上升高度在0～2cm时，弹簧测力计的示数较小，圆柱体浸没水中；上升高度从2cm到5cm，弹簧测力计的示数逐渐变大，此时圆柱体逐渐露出水面；5cm以后圆柱体脱离水面。由图乙可知，当上升高度在5cm以上，圆柱体脱离水面，弹簧测力计示数F示1=10N，此时圆柱体处于空气中，圆柱体的重力G=F示1=10N
[2]由图乙可知，圆柱体上升高度在0～2cm时，圆柱体浸没水中，此时弹簧测力计示数F示2=6N，此时圆柱体受到的浮力最大，其大小为F浮最大=G-F示2=10N-6N=4N
[3]由F浮=ρ水gV排可得圆柱体的体积V=V排==4×10-4m3
圆柱体密度=2.5×103kg/m3
22．阅读短文，回答问题。
在学校科技创新大赛中，同学们根据所学的物理知识设计了一种“闯红灯违规证据模拟记录器”如图甲所示，它可以通过拍摄照片来记录机动车辆闯红灯时的情境。它的工作原理是：当光控开关接收到某种颜色光时，开关自动闭合，且当压敏电阻受到车压力，它的阻值变化引起电流变化到一定值时，电磁继电器衔铁就被吸下，工作电路中电控照相机工作，拍摄违规车辆。光控开关未受到该种光照射自动断开，衔铁没有被吸引，工作电路中的指示灯发光。
（1）根据工作原理，将电路连接完整；
（2）由图乙可知，控制电路中的电流随压敏电阻受到压力的增大而 ；
（3）假设控制电路电压为6V，继电器线圈电阻为10Ω，当控制电路中电流≥0.06A时，衔铁被吸引。结合图乙计算可知，只有质量达到 kg的车辆违规时才会被拍照记录，g=10N/kg；
（4）若某车的质量为3t，静止时轮胎与路面接触的总面积为0.2m2，则静止时该车对路面的压强为
Pa；当该车违规闯红灯时压敏电阻的功率为 W；
（5）要使质量较小的车闯红灯也能被拍下，你有什么好办法： 。
【答案】 增大 1500 1.5×105 0.675 增加线圈的匝数
【详解】（1）[1]由题意知，当光控开关接收到某种颜色光时，开关自动闭合，且当压敏电阻受到车压力，它的阻值变化引起电流变化到一定值时，电磁继电器衔铁就被吸下，工作电路中电控照相机工作，拍摄违规车辆，因此指示灯与电控照相机并联，如图所示：
（2）[2]由图乙可知，电阻随压力的增大而减小，根据欧姆定律可知，电流随电阻的减小而增大，因此电流随压力的增大而增大。
（3）[3]由题意可知，当电流大于0.06A时，电路的电阻为
根据串联电路电阻的特点可知，压敏电阻的阻值为R压敏=R-R线圈=100Ω-10Ω=90Ω
由图乙可知，此时的压力为1.5×104N。此时质量为
（4）[4][5]某车的质量为3t，即3000kg，因此重力为G=mg=3000kg×10N/kg=30000N
静止时该车对路面的压强为
由图乙可知，此时压敏电阻的阻值为30Ω，则电路总电阻为R1= R压敏1+R线圈=30Ω+10Ω=40Ω
控制电路电流为
压敏电阻的功率为P=I2R压敏1=(0.15A)2×30Ω=0.675W
（5）[6]要使质量较小的车闯红灯也能被拍下，需要则压敏电阻较大时，来增大电磁铁的磁性，因此可以增加线圈的匝数、提高电源电压、用一定值电阻与压敏电阻并联等。
三、解答题(本题共8小题，共计 45 分)
23．（1）如图甲所示是一个钥匙形“瓶起子”，图乙为其简化的示意图，图中O为支点，F2是A点受到的阻力．请在图乙中画出：作用在B点的最小动力F1及其力臂l1．
（2）如图，在图中虚线上用箭头标出磁感线方向并标出电源的“﹢”、“-”极。
（3）如图，请补全电路使二只标有“220V 11W”的壁灯和三孔插座正确接入家庭电路，开关只控制二盏灯，开关闭合时二盏灯能正常工作。

【答案】(1)(2)(3)
24．在“探究凸透镜成像规律”的实验中，凸透镜焦距为10cm。蜡烛、透镜和光屏的位置如图所示。

（1）图（1）中光屏上呈一清晰的像，该像是倒立、 （选填“放大”、“等大”或“缩小”）的实像；
（2）图中固定光屏位置不变，将凸透镜移到40cm刻度线处，要在光屏上再次看到清晰的像，应将蜡烛向 （选填“左”或“右”）移动；
（3）图中固定透镜位置不变，将蜡烛移到45cm刻度线处，移动光屏 （选填“能”或“不能”，下同）承接到像。把光屏放在蜡烛的左侧，移动光屏 承接到像；
（4）图中将一个眼镜片放在透镜和烛焰之间，光屏上的像变模糊了，将光屏向右移动，光屏上再次呈现清晰的像，该眼镜片是 （选填“近视”或“远视”）眼镜的镜片。
（5）实验中如图（2），将蜡烛放在图示位置，光屏上恰好成清晰的像，若切除凸透镜中间的阴影部分，再将剩余部分靠拢在一起，则蜡烛能成 （选填0、1、2、3）个像。如不切除凸透镜中间的阴影部分并把阴影部分用黑纸遮挡起来，此时在光屏上成 （选填编号：①一个部分像、②一个全像、③两个部分像、④两个全像）。
【答案】 等大 左 不能 不能 近视 2 ②
【详解】（1）[1]图（1）中光屏上呈一清晰的像，此时二倍焦距处成倒立等大的实像。
（2）[2]图中固定光屏位置不变，将凸透镜移到40cm刻度线处，此时,像距
根据,成倒立、放大的实像，故应将蜡烛向左移动。
（3）[3][4]图中固定透镜位置不变，将蜡烛移到45cm刻度线处，此时物距
根据成正立、放大的虚像，像与物同侧，故移动光屏不能承接到像；此时把光屏放在蜡烛的左侧，由于是虚像，移动光屏也不能承接到像。
（4）[5]图中将一个眼镜片放在透镜和烛焰之间，光屏上的像变模糊了，将光屏向右移动，光屏上再次呈现清晰的像，说明该眼镜片对光线具有发散作用，近视眼镜是凹透镜，凹透镜对光线具有发散作用，会将光线推迟会聚成像，故该眼镜片是近视眼镜的镜片。
（5）[6]因为凸透镜中间厚，边缘薄，切去中间部分后相当于两个透镜，光心位置改变了，上面的像下移，下面的像上移，错位将成2个像。
[7]物体由无数点组成，物体上任一点有无数条光线射向凸透镜，经凸透镜折射后，无数条光线会聚成该点的像，把阴影部分用黑纸遮挡起来，还有光线经另外的部分透过透镜成像，故成一个完整的像，只是像的亮度变暗了，故①③④不符合题意，②符合题意。
25．小明想要用天平和量筒测量一种盐水的密度。
（1）把天平放在水平台上，发现游码未归零时天平已平衡。当游码归零为了使天平再次平衡，小明应向 （选填“左”或“右”）调节平衡，使天平平衡；
（2）小明使用调好的天平测量烧杯与盐水的总质量，砝码个数和游码在标尺上的位置如图甲所示，其质量为 ；
（3）将烧杯中盐水一部分倒入量筒中，量筒中液面位置如图乙所示，则量筒中盐水的体积为 ，用天平测量烧杯与剩余盐水的总质量为14.6g，则盐水的密度为 kg/m3；
（4）在两次测量质量时，小明发现都使用了同一个磨损了的砝码，则量筒中盐水质量的测量结果将 （选填“偏大”“偏小”或“不变”）；
（5）小明想用另一种方法粗略测盐水密度，于是找来了刻度尺、水、圆柱形杯、平底试管试管壁、底厚度忽略不计等器材，进行如下实验：
①向圆柱形杯中加适量水，把空试管放入水中竖直漂浮，如图丙所示，用刻度尺测量试管浸入水中的深度h1；
②向试管中缓缓倒入盐水，让试管慢慢下沉，当试管底刚刚接触圆柱形杯底时停止向试管倒入盐水（试管对圆柱形杯底无压力），如图丁所示，用刻度尺测量圆柱形杯中水的深度h2；
③从圆柱形杯中取出试管，用刻度尺测量 （填“试管”或“圆柱形杯”）中液体深度h3；
④盐水密度的表达式为 （已知水的密度为）。
【答案】 右 67.4g 不变 试管
【详解】（1）[1]把天平放在水平台上，发现游码未归零时天平已平衡，如果游码归零，天平的右端会上翘，平衡螺母向上翘的右端移动，使天平横梁平衡。
（2）[2]烧杯与盐水的总质量
（3）[3][4]量筒中盐水的体积量筒中盐水的质量
盐水的密度
（4）[5]由于用同一个磨损的砝码测量物体质量，烧杯和盐水的总质量以及烧杯和剩余盐水的总质量都偏大相同的质量，质量差不变，所以，量筒中盐水的质量是不变的。
（5）[6][7]设试管的底面积为S，空试管放入水中竖直漂浮，空试管的重力等于浮力
向试管中缓缓倒入盐水，让试管慢慢下沉，当试管底刚刚接触圆柱形杯底时停止向试管倒入盐水试管对圆柱形杯底无压力，试管和盐水整体漂浮在水中，试管和盐水受到的总浮力等于重力
①带入②得
要求盐水的密度，需要测量盐水的深度，故从圆柱形杯中取出试管，用刻度尺测量试管中盐水的深度，由③得
26．如图所示为验证“滑动摩擦力大小跟压力大小有关”的实验。

（1）如图1，根据 条件，当弹簧测力计沿水平方向拉着木块做 运动时，木块所受滑动摩擦力的大小等于拉力的大小；
（2）改进实验如图2所示，木板B放在光滑水平面上，木块A放在B的上面，A的右端通过一不可伸长的轻绳固定在竖直墙上。用大小10N的水平恒力F向左拉动B，使B以0.2m/s的速度向左做匀速运动，此时木块A所受摩擦力的方向为水平 （选填“向左”或“向右”），若增大拉力F，木板B受到的摩擦力将 （选填“变大”“变小”“不变”）；
（3）若甲、乙两同学拔河，结果甲胜乙负，如果甲拉绳的力为，乙拉绳的力为，地面对甲的摩擦力为，地面对乙的摩擦力为，则 。
A．， B．，
C．， D．，
【答案】 二力平衡 匀速直线 向左 不变 A
【详解】（1）[1][2]实验中，应在水平方向拉着木块做匀速直线运动，物体在水平方向上受到平衡力的作用，根据二力平衡，滑动摩擦力大小等于拉力大小，即等于弹簧测力计示数。
（2）[3]用大小为10N的水平恒力F向左拉动木板B，木板B相对于木块A向左运动，因此木板B受到木块A对它向右的摩擦力，由于力的作用是相互的，因此木板B对木块A的摩擦力水平向左。
[4]摩擦力的大小与压力的大小和接触面的粗糙程度有关，木板B受到的压力不变，而且接触面的粗糙程度不变，只增加拉力对摩擦力没有影响，因此摩擦力不变。
（3）[5]摩擦力的大小与压力的大小和接触面的粗糙程度有关；在压力一定时，接触面的粗糙程度越大，摩擦力越大；甲、乙两同学拔河，结果甲胜乙负，甲拉绳的力为F甲，F甲和绳子拉甲的力为作用力和反作用力，大小相等；同理，乙拉绳的力为F乙和绳子拉乙的力大小相等，因同一绳子上的力相同，故
F甲＝F乙
甲胜乙负是因为地面对甲的摩擦力为f甲大于地面对乙的摩擦力为f乙。故BCD不符合题意，A符合题意。
故选A。
27．如图所示，将重力不计的吸盘内部空气排尽后与水平地砖完全贴合，已知贴合的面积为30cm2，大气压强为1×105Pa，AB为轻质杠杆，O为转轴，OA与OB的长度之比为1∶3保持杠杆水平，某人在B端用竖直向下的拉力F将吸盘沿竖直方向刚好拉离地砖。
(1)求吸盘所受的大气压力F0；
(2)求人所用拉力F；
(3)若人沿图中虚线方向施加拉力F′将吸盘拉离地砖，请画出拉力F′的力臂。
【答案】(1)300N；(2)100N；(3)
【详解】解：(1)吸盘所受的大气压力F0=p0S=1×105Pa×30×10-4m2=300N
(2)吸盘沿竖直方向刚好拉离地面，吸盘所受的拉力与大气对吸盘的压力是一对平衡力，即FA=F0=300N
由杠杆平衡条件FA×OA=F×OB可得F==100N
(3)力臂是支点到力的作用线的垂直距离，如图所示：
答：(1)吸盘所受的大气压力是300N；
(2)人所用拉力是100N；
(3)见解析。
28．下表为某电热水器的铭牌（其中一项内容已模糊不清），电热水器内部简化电路如图所示，R1和R2均为电热丝。
求：
（1）电热丝R2的阻值。
（2）热水器在高温挡正常工作时的额定电流（结果保留一位小数）。
（3）热水器在低温挡工作一小时所产生的热量。

【答案】（1）66Ω；（2）8.3A；（3）1.584×106 J
【详解】解：（1）由电路图知，开关接b，断开时，电热丝和串联，此时电路中电阻最大，电源电压一定，由知电路消耗功率最小，为低温挡；开关接a，闭合时，电热丝和并联，此时电路中电阻最小，电源电压一定，由知电路消耗功率最大，为高温挡；开关接b，闭合时，只有连入电路，此时为中温挡。由串联电路电阻特点和欧姆定律可得，低温挡的电流
，所以，中温挡的电流
所以
则电热丝的阻值
（2）高温挡工作时，两电热丝并联，由并联电路特点和欧姆定律可得，高温挡工作时的电流
（3）低温挡两电热丝串联，工作一小时所产生的热量
答：（1）电热丝的阻值为；
（2）高温挡正常工作时的额定电流为；
（3）低温挡工作一小时所产生的热量为。
29．按图示的电路图做“测量小电灯的功率”的实验。所用器材有：标有“”字样的待测小电灯、电压恒为6V的电源、标有“”的滑动变阻器、电流表（量程为0∼0.6A，0∼3A）、电压表（量程为0∼3V，0∼15V）、开关及导线若干。
（1）另一学生按图连接电路后，闭合开关，将滑动变阻器的滑片移到最左端时，灯不亮，电压表有较大的示数。经检查，导线连接完好，则电路故障是： 。排除该故障换用新元件后，闭合开关时，观察到灯闪亮一下后立即熄灭，该学生在操作过程中的不当之处是： ；
（2）小明同学按电路图正确连接电路后。闭合开关，从大到小调节滑动变阻器的阻值，并将正确操作下的电压表和电流表的小数填入下表
①通过上表数据，可算得小电灯的额定功率为 W；
②当小电灯正常工作时，连入电路的滑动变阻器的阻值约为 Ω；
③将两个这样的相同规格的小电灯串联后直接接在6V电源的两端，两灯消耗的总功率为 W；
（3）若电压表的0∼15V量程已损坏，只能使用0∼3V量程，其它器材不变，如何测出小电灯的额定功率？
①在虚线框中画出测量电路图；
②按①题设计图，若小电灯两端最大可加4.5V电压，为保证实验时你所设计的测量电路中各元件的安全，参照小明的实验数据，估算滑动变阻器接入电路的阻值范围应为 Ω∼ Ω。
【答案】 小电灯断路 闭合开关前滑动变阻器滑片没有放到最大阻值处 1.14 7.3 1.5 12
【详解】（1）[1]闭合开关，将滑动变阻器的滑片移到最左端时，灯不亮，说明断路，电压表有较大的示数，则说明电压表接入电路，据此判断是小电灯断路。
[2]排除故障换用新元件后，闭合开关时，观察到灯闪亮一下后立即熄灭，说明电路原来是通路，因电流过大，灯烧坏了,故该学生在操作过程中的不当之处是闭合开关前滑动变阻器滑片没有放到最大阻值处。
（2）①[3]由表中数据知，灯泡额定电压时对应的电流为，则灯泡的额定功率为
②[4]小电灯正常发光时，电压为额定电压,由表中数据知，此时电路电流，由串联电路特点知，滑动变阻器两端电压为
此时滑动变阻器接入电路的阻值为
③[5]将两个这样的相同规格的小电灯串联后直接接在6V电源的两端，根据分压原理，每个灯两端电压都相等，均为3V，由表中数据知，此时电路电流，则两灯消粍的总功率为
（3）①[6]电压表只能使用0∼3V量程，电源电压为6V，小电灯电压为额定电压时，滑动变阻器分得的电压为2.2V，故可以将电压表接在滑动变阻器两端，电源、开关、滑动变阻器、灯泡、电流表组成串联电路，电路图如下图所示
②[7][8]当电压表示数为最大值3V时，根据分压原理，变阻器连入电路中的电阻最大，电源电压为6V,根据串联电路电压的规律，小电灯两端的电压为，由表中数据知，电流为，由欧姆定律，此时滑动变阻器接入电路的阻值为
当小电灯电压最大为时，由表中数据知，电路电流为，电源电压为6V，所以此时滑动变阻器两端的电压为，此时滑动变阻器接入电路的阻值为
则滑动变阻器接入电路的阻值范围是。
30．疯狂物理第二小组的三位同学小王，小傅，小陈用如图所示装置探究电流与电压的关系，电源电压恒为3V，滑动变阻器的规格为“20Ω 1A”。
（1）小王在连接电路时，开关应处于 状态。连接好的电路如图甲所示，电路中部分连接不合理，但只需改动一根导线，即可使电路连接正确，请你在该导线上打“×”，并用笔画线代替导线画出正确的接法 ；
（2）正确连接电路后，闭合开关，改变滑片位置，小陈记录实验数据如下表所示，第三次实验的电流如图乙所示，示数为 A。根据表中数据可归纳得出结论 ；
（3）同组的小傅在检查数据时发现有一组数据有拼凑的嫌疑，无法由当前的电路测量得出，则这组数据是第 次的实验数据，由表可知实验中所使用定值电阻的阻值为 Ω；
（4）小傅还想探究“电流与电阻的关系”，于是完成表格第二次探究后仅将电阻更换成原电阻的两倍，闭合开关后电路中的电流将变成 A，此时电压表示数为U，接下来小傅将电阻换成25Ω进行实验，发现无论怎样移动滑片P都无法使电压表示数为U，则小傅可以更换一个不高于 V的电源电压。
【答案】 断开 0.3 在导体电阻不变时，导体中的电流与导体两端电压成正比 一 5 0.15 2.7
【详解】（1）[1]为保护电路，在连接电路过程中，开关应该是断开的。
[2]此时，电压表测量一段导线两端电压，未测量定值电阻两端电压。故应改为并联在定值电阻两端，如图所示：
（2）[3]电流表使用0~0.6A量程，分度值为0.02A，此时示数为0.3A。
[4]表中数据具有以下特点
即对应的电压与电流的比值相同，故结论是：导体电阻不变时，导体中的电流与电压成正比。
（3）[5][6]根据第二次数据可以计算出定值电阻的阻值为
当变阻器全部连入电路时，变阻器两端分担的电压最大，定值电阻两端电压最小，为
即在调节过程中，定值电阻两端电压最小为0.6V，不可能调节为0.5V。故第一次是拼凑的。
（4）[7][8]第二次实验时，变阻器连入电路的电阻为
当将定值电阻的阻值更换为
此时，电路中电流为
定值电阻两端电压为
在探究过程中，应该保持定值电阻两端电压为1.5V不变。定值电阻阻值越大，分担的电压就越高，为了保持其两端电压不变，有两种方法，一是增大变阻器的最大阻值，以分担更多的电压；二是减小电源电压。当变阻器全部连入电路时（此时变阻器分担电压最大），如果定值电阻两端电压为1.5V，电源电压为
即将25Ω电阻连入电路进行探究，即使变阻器阻值调到最大，电源电压也不能高于2.7V，否则，定值电阻两端电压就会高于1.5V。
XX牌电热水器
额定电压
220V
额定电流
高温挡
中温挡
5A
低温挡
2A
电压表的不数
电流表的示数
小电灯的功率
实验次数
第一次
第二次
第三次
第四次
第五次
电压/V
0.5
1.0
1.5
2.0
2.5
电流/A
0.10
0.20
0.40
0.50
XX牌电热水器
额定电压
220V
额定电流
高温挡
中温挡
5A
低温挡
2A
电压表的不数
电流表的示数
小电灯的功率
实验次数
第一次
第二次
第三次
第四次
第五次
电压/V
0.5
1.0
1.5
2.0
2.5
电流/A
0.10
0.20
0.40
0.50
