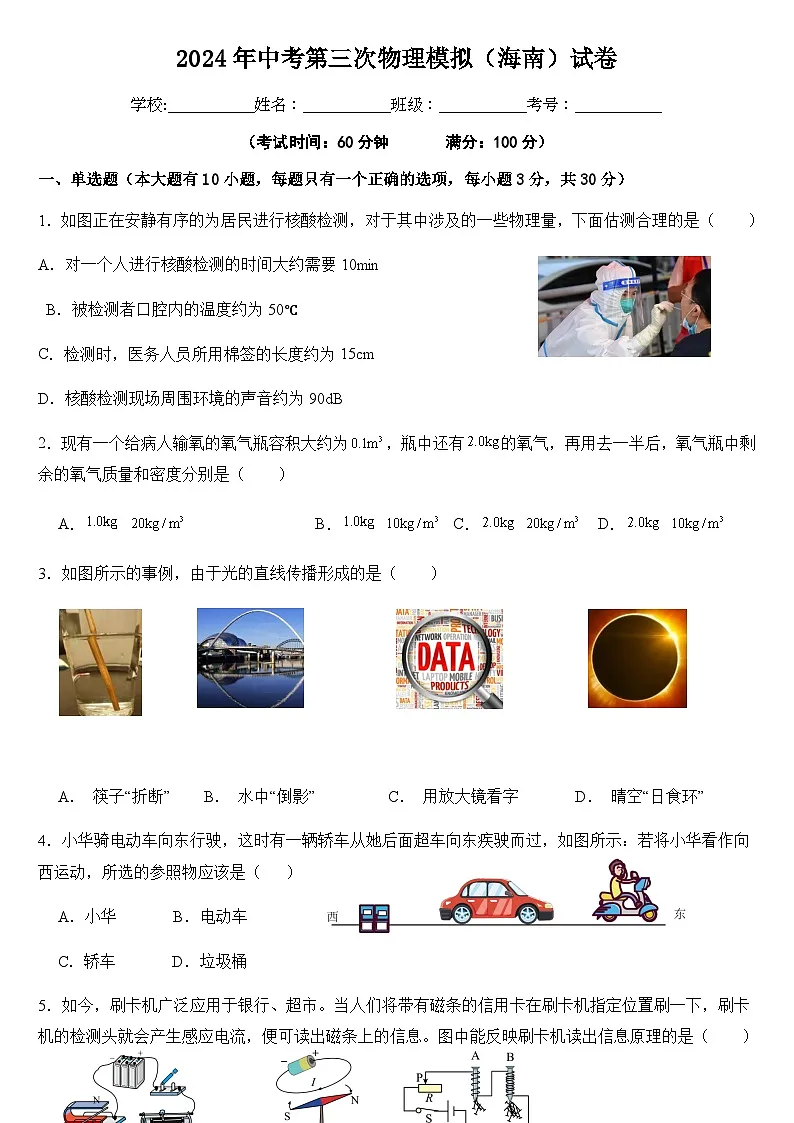

2024年中考物理（海南）第三次模拟考试（含答案）

这是一份2024年中考物理（海南）第三次模拟考试（含答案），共22页。试卷主要包含了单选题，填空题，作图题与实验题，综合应用题等内容，欢迎下载使用。
（考试时间：60分钟 满分：100分）
一、单选题（本大题有10小题，每题只有一个正确的选项，每小题3分，共30分）
1．如图正在安静有序的为居民进行核酸检测，对于其中涉及的一些物理量，下面估测合理的是（ ）
A．对一个人进行核酸检测的时间大约需要10min
B．被检测者口腔内的温度约为50℃
C．检测时，医务人员所用棉签的长度约为15cm
D．核酸检测现场周围环境的声音约为90dB
2．现有一个给病人输氧的氧气瓶容积大约为，瓶中还有的氧气，再用去一半后，氧气瓶中剩余的氧气质量和密度分别是（ ）
A． B． C． D．
3．如图所示的事例，由于光的直线传播形成的是（ ）
A． 筷子“折断” B． 水中“倒影” C． 用放大镜看字 D． 晴空“日食环”
4．小华骑电动车向东行驶，这时有一辆轿车从她后面超车向东疾驶而过，如图所示：若将小华看作向西运动，所选的参照物应该是（ ）
A．小华 B．电动车
C．轿车 D．垃圾桶
5．如今，刷卡机广泛应用于银行、超市。当人们将带有磁条的信用卡在刷卡机指定位置刷一下，刷卡机的检测头就会产生感应电流，便可读出磁条上的信息。图中能反映刷卡机读出信息原理的是（ ）
A．B． C． D．

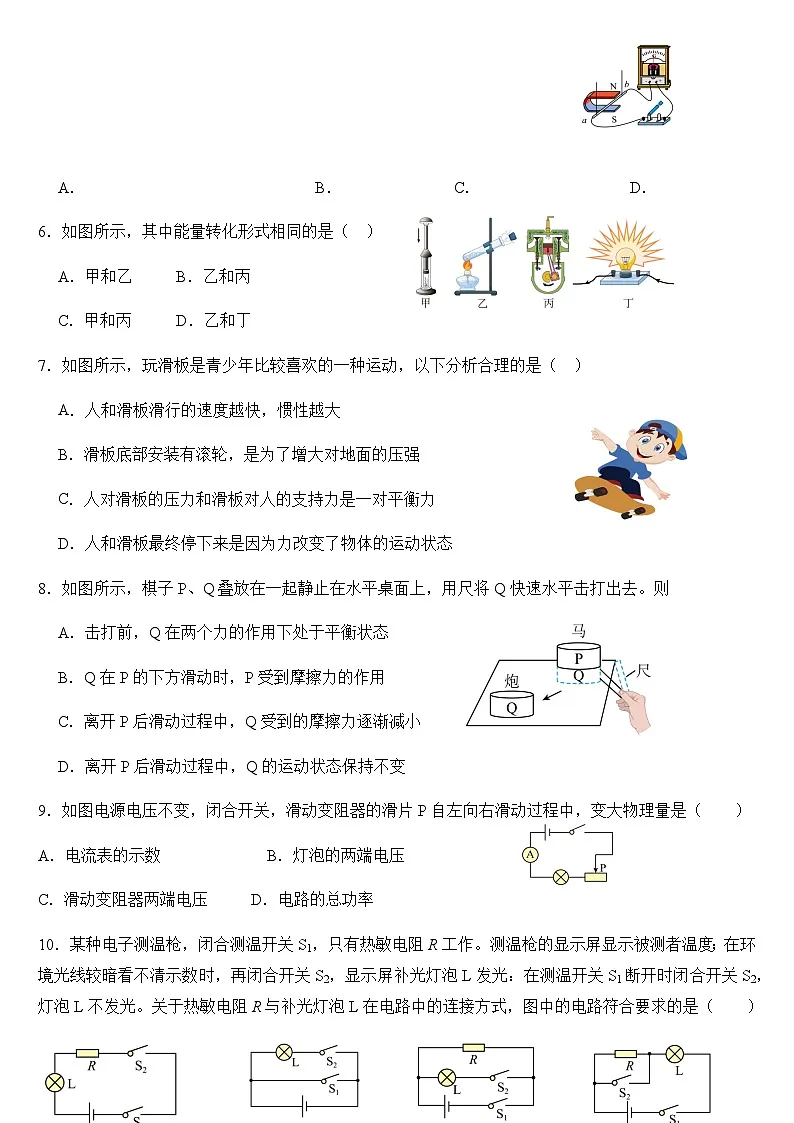

6．如图所示，其中能量转化形式相同的是（ ）
A．甲和乙B．乙和丙
C．甲和丙D．乙和丁
7．如图所示，玩滑板是青少年比较喜欢的一种运动，以下分析合理的是（ ）
A．人和滑板滑行的速度越快，惯性越大
B．滑板底部安装有滚轮，是为了增大对地面的压强
C．人对滑板的压力和滑板对人的支持力是一对平衡力
D．人和滑板最终停下来是因为力改变了物体的运动状态
8．如图所示，棋子P、Q叠放在一起静止在水平桌面上，用尺将Q快速水平击打出去。则
A．击打前，Q在两个力的作用下处于平衡状态
B．Q在P的下方滑动时，P受到摩擦力的作用
C．离开P后滑动过程中，Q受到的摩擦力逐渐减小
D．离开P后滑动过程中，Q的运动状态保持不变
9．如图电源电压不变，闭合开关，滑动变阻器的滑片P自左向右滑动过程中，变大物理量是（ ）
A．电流表的示数B．灯泡的两端电压
C．滑动变阻器两端电压D．电路的总功率
10．某种电子测温枪，闭合测温开关S1，只有热敏电阻R工作。测温枪的显示屏显示被测者温度；在环境光线较暗看不清示数时，再闭合开关S2，显示屏补光灯泡L发光：在测温开关S1断开时闭合开关S2，灯泡L不发光。关于热敏电阻R与补光灯泡L在电路中的连接方式，图中的电路符合要求的是（ ）
A．
B．
A． B． C． D．

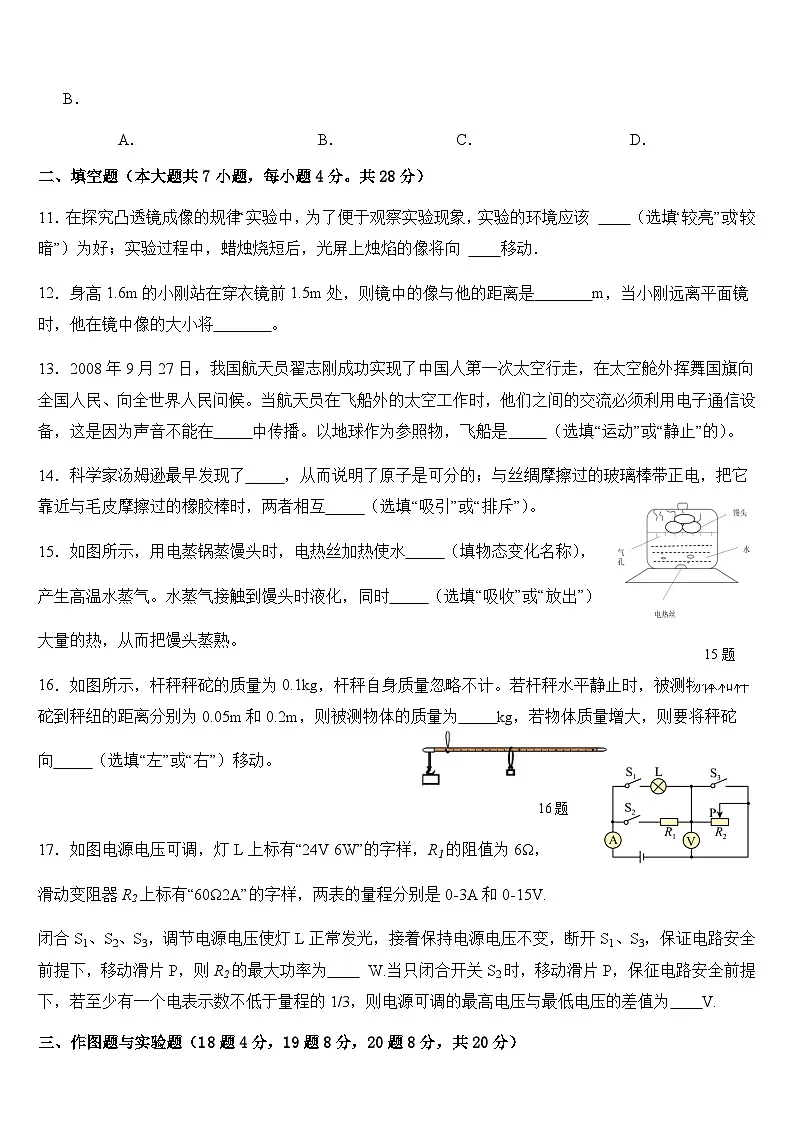

二、填空题（本大题共7小题，每小题4分。共28分）
11．在探究凸透镜成像的规律“实验中，为了便于观察实验现象，实验的环境应该 （选填“较亮”或“较暗”）为好；实验过程中，蜡烛烧短后，光屏上烛焰的像将向 移动．
12．身高1.6m的小刚站在穿衣镜前1.5m处，则镜中的像与他的距离是 m，当小刚远离平面镜时，他在镜中像的大小将 。
13．2008年9月27日，我国航天员翟志刚成功实现了中国人第一次太空行走，在太空舱外挥舞国旗向全国人民、向全世界人民问候。当航天员在飞船外的太空工作时，他们之间的交流必须利用电子通信设备，这是因为声音不能在 中传播。以地球作为参照物，飞船是 （选填“运动”或“静止”的）。
14．科学家汤姆逊最早发现了 ，从而说明了原子是可分的；与丝绸摩擦过的玻璃棒带正电，把它靠近与毛皮摩擦过的橡胶棒时，两者相互 （选填“吸引”或“排斥”）。
15．如图所示，用电蒸锅蒸馒头时，电热丝加热使水 （填物态变化名称），
产生高温水蒸气。水蒸气接触到馒头时液化，同时 （选填“吸收”或“放出”）
15题
大量的热，从而把馒头蒸熟。
16．如图所示，杆秤秤砣的质量为0.1kg，杆秤自身质量忽略不计。若杆秤水平静止时，被测物体和秤砣到秤纽的距离分别为0.05m和0.2m，则被测物体的质量为 kg，若物体质量增大，则要将秤砣
向 （选填“左”或“右”）移动。
16题
17．如图电源电压可调，灯L上标有“24V 6W”的字样，R1的阻值为6Ω，
滑动变阻器R2上标有“60Ω2A”的字样，两表的量程分别是0-3A和0-15V.
闭合S1、S2、S3，调节电源电压使灯L正常发光，接着保持电源电压不变，断开S1、S3，保证电路安全前提下，移动滑片P，则R2的最大功率为 W.当只闭合开关S2时，移动滑片P，保征电路安全前提下，若至少有一个电表示数不低于量程的1/3，则电源可调的最高电压与最低电压的差值为 V.
三、作图题与实验题（18题4分，19题8分，20题8分，共20分）
18．（1）分析画出油条在上浮过程中受到的力，不计油的阻力。（2）．按图甲所示的电路，在方框内画出电路图 。
19．小红用一把钢尺来探究音调的高低与发声体结构的关系。她把尺子固定在桌面上，先把钢尺伸出桌子边沿多一些，使它振动发声；然后再把尺子伸出桌子边沿少一些，再使其发声，比较两次音调的高低。
(1)她在两次实验中，应该保持尺子振动 不变，实验的结果是：
尺子伸出桌子边沿越多，尺子发声的音调越 ；
(2)她若探究响度与振动幅度的关系，则应该保持尺子伸出的长度不变，
改变尺子振动的 。实验后得出的结论是：发声体结构不时变， ，声音的响度越大。
21．某小组测量“小灯泡电功率”的实验，已知电源电压为6V，小灯泡的额定电压为2.5V，小灯泡的电阻约为10Ω，滑动变阻器上标有“30Ω，1A”字样，如图甲是斌斌同学没有连接完的实物图电路。
（1）请你用笔画线代替导线，将实物图连接完整 （要求：滑片左移灯变亮）；
（2）调节滑动变阻器滑片的过程中，小灯泡发出耀眼的白光后突然熄灭，此刻他会观察到电压表指
针 （“回到0刻度”、“达到满刻度”或“超过满刻度”）；
（3）在分析误差的过程中，同组的小于认为此种方法测量的电功率也存在一定的误差，因为电压表是有电阻的，使电流测的不准确，从而使测量的灯泡额定功率 （选填“偏大”或“偏小”）；
（4）测完小灯泡的电功率之后，小明同学在原电路中换下灯泡，换上另一种用电器，来测量电器工作时的电功率。小明同学根据他测量的电流表和电压表的示数绘制出这种用电器工作时的U﹣I图像如图丁，接下来，他还想要绘制出该用电器的P﹣I2，和P﹣U2图像，如图，下列可能正确的是 ；
A． B． C． D．
四、综合应用题（21题10分，22题12分，共22分，解答时应写出必要的文字说明、公式和具体的计算步骤）
22．如图所示，底面积为200cm2、重为10N的薄壁柱型容器，放在水平桌面上，把边长为10cm的实心正方体A(不吸水)用细线悬挂固定在容器正上方静止时，正方体A有的体积和浸入水中，此时容器内水深12cm，已知正方体A的密度ρ=3.0g/cm3。求：
(1)水对容器底部的压强；
(2)正方体A受到的浮力大小；
(3)解开细线，将正方体A缓缓放入水中，待正方体A静止后(容器中的
水未溢出)，容器对桌面的压强。
23．小明家用电火锅烹饪烤肉，肉烤熟后立即将电火锅调至“低温档”，一段时间后锅内热油仍向外飞溅，容易烫伤家人。小明断开电源，看到电火锅铭牌的主要参数如图甲所示；打开底盖，发现其工作电路原理如图乙所示，R1、R2为阻值未知的电热丝。为了对烤熟的食物保温，同时避免锅内热油向外飞溅，小明对电火锅的工作电路进行了改进，可以分别实现“高温档”“低温档”或“保温档”功能，改进后的电路原理如图丙所示。求：(1)电火锅使用“高温档”正常工作时电路中的电流；(2)在图丙中，当S闭合，S1断开，S2接b，电火锅处于“保温档”，该状态下电火锅正常工作时消耗的电功率；(3)用电高峰时电路的实际电压降为198V，向锅内装2kg温度为25℃的水，用“高温档”连续工作100s，水温升高到35℃，这时电火锅的加热效率ƞ是多少？(已知水的比热容，电热丝的电阻不随温度变化，水吸收的热量跟电火锅消耗的电能的比值叫做加热效率。)
2024年中考第三次物理模拟（海南）试卷解析版
学校:___________姓名：___________班级：___________考号：___________
（考试时间：60分钟 满分：100分）
一、单选题（本大题有10小题，每题只有一个正确的选项，每小题3分，共30分）
1．如图所示，医务人员正在安静有序的为居民进行核酸检测，对于其中涉及的一些物理量，下面估测合理的是（ ）
A．对一个人进行核酸检测的时间大约需要10min
B．被检测者口腔内的温度约为50℃
C．检测时，医务人员所用棉签的长度约为15cm
D．核酸检测现场周围环境的声音约为90dB
【答案】C
【详解】A．对一个人的检测时间大约需要10s，故A不符合题意；
B．被检测者的口腔温度约为37℃，故B不符合题意；
C．检测时所使用的棉签长度约为15cm，故C符合题意；
D．检测现场周围环境声音应远小于90dB，故D不符合题意。
故选C。
2．现有一个给病人输氧的氧气瓶容积大约为，瓶中还有的氧气，再用去一半后，氧气瓶中剩余的氧气质量和密度分别是（ ）
A． B． C． D．
【答案】B
【详解】现有一个给病人输氧的氧气瓶容积大约为0.1m3，瓶中还有2.0kg的氧气，再用去一半后，氧气瓶中剩余的氧气质量成为原来的一半，体积不变，密度变为原来的一半。
故选B。
3．如图所示的事例，由于光的直线传播形成的是（ ）
A． 筷子“折断”
B． 水中“倒影”
C． 用放大镜看字
D． 晴空“日食环”
【答案】D
【详解】A．放在水中的筷子看起来向上弯折，是因为光从水中斜射入空气时，折射角大于入射角，属于光的折射现象，故A不符合题意；
B．倒影属于平面镜成像，是由于光的反射形成的，故B不符合题意；
C．放大镜把文字放大是凸透镜成像，属于光的折射原理，故C不符合题意；
D．在同一均匀介质中光是沿直线传播的，当太阳、地球、月亮三者处在同一直线时，月亮挡住了太阳光从而形成了日食环，故D符合题意。
故选D。
4．小华骑电动车向东行驶，这时有一辆轿车从她后面超车向东疾驶而过，如图所示：若将小华看作向西运动，所选的参照物应该是（ ）
A．小华
B．电动车
C．轿车
D．垃圾桶
【答案】C
【详解】A．研究小华运动状态时，不能选小华做参照物。故A不符合题意；
B．若电动车作为参照物，小华与电动车的位置没有发生改变，所以说小华是静止的。故B不符合题意；
C．若以轿车作为参照物，轿车看作静止时，小华向西方离轿车越来越远了，所以以轿车为参照物，小华向西运动。故C符合题意；
D．若以垃圾桶为参照物，小华向东离垃圾桶越来越远了，所以以垃圾桶为参照物时，小华向东运动了，故D不符合题意。
5．如今，刷卡机广泛应用于银行、超市。当人们将带有磁条的信用卡在刷卡机指定位置刷一下，刷卡机的检测头就会产生感应电流，便可读出磁条上的信息。图中能反映刷卡机读出信息原理的是（ ）
A．B．
C．D．
【答案】D
【详解】A．如图电路中有电源，是通电导体在磁场中受力运动，故A不符合题意；
B．如图反映电流周围存在着磁场，故B不符合题意；
C．如图电路中有电源，是影响电流磁性因素的实验，故C不符合题意；
D．如图电路中没有电源，当闭合开关，闭合电路的一部分导体在磁场中进行切割磁感线运动时，导体中有感应电流产生，这是电磁感应现象，故D符合题意。
故选D。
6．如图所示，其中能量转化形式相同的是（ ）
A．甲和乙B．乙和丙C．甲和丙D．乙和丁
【答案】B
【详解】图甲活塞压缩空气做功，使其内能增大，机械能转化为内能；图乙对试管内的水加热，使其温度升高，内能增大，当内能增大到一定程度，就把塞子推出来，内能转化为机械能；图丙汽油瞬间燃烧，产生高温高压燃气，燃气推动活塞做功，内能转化为机械能；图丁白炽灯工作时消耗电能，并发光发热，是电能转化成光能和内能。综上所述，能量转化形式相同的是乙和丙，故B符合题意，ACD不符合题意。
故选B。
7．如图所示，玩滑板是青少年比较喜欢的一种运动，以下分析合理的是（ ）

A．人和滑板滑行的速度越快，惯性越大
B．滑板底部安装有滚轮，是为了增大对地面的压强
C．人对滑板的压力和滑板对人的支持力是一对平衡力
D．人和滑板最终停下来是因为力改变了物体的运动状态
【答案】D
【详解】A．惯性大小只跟物体的质量有关，人和滑板滑行的速度越快，但人和滑板的质量不变，所以其惯性不变，故A不符合题意；
B．滑板底部安装有滚轮，是利用滚动代替滑动从而减小摩擦力，故B不符合题意；
C．人对滑板的压力，受力物是滑板，滑板对人的支持力，受力物是人，人对滑板的压力和滑板对人的支持力是作用在不同物体上的两个力，所以不是平衡力，故C不符合题意；
D．人和滑板最终停下来，由运动变为静止，是因为受到摩擦阻力的作用，说明了力可以改变物体的运动状态，故D符合题意。
故选D。
8．如图所示，棋子P、Q叠放在一起静止在水平桌面上，用尺将Q快速水平击打出去。则
A．击打前，Q在两个力的作用下处于平衡状态
B．Q在P的下方滑动时，P受到摩擦力的作用
C．离开P后滑动过程中，Q受到的摩擦力逐渐减小
D．离开P后滑动过程中，Q的运动状态保持不变
【答案】B
【详解】A．击打前，Q在竖直方向受到水平桌面向上的支持力，向下的重力及P对其向下的压力，共三个力作用下处于平衡状态，故A不符合题意；
B．Q在P的下方滑动时，P、Q有相对滑动，故P受到Q的摩擦力作用，故B符合题意；
C．离开P后滑动过程中，Q受到水平桌面的摩擦力，在静止前摩擦力保持不变，故C不符合题意；
D．离开P后滑动过程中，Q在水平方向受到摩擦力的作用，速度越来越慢，其运动状态改变，故D不符合题意。
故选B。
9．如图所示电路，电源电压不变，闭合开关，滑动变阻器的滑片P自左向右滑动过程中，变大的物理量是（ ）
A．电流表的示数B．灯泡的两端电压
C．滑动变阻器两端电压D．电路的总功率
【答案】C
【详解】闭合开关，灯泡和滑动变阻器串联接入电路，滑动变阻器的滑片P自左向右滑动过程中，滑动变阻器接入电路的电阻变大，因为串联电路总电阻等于各部分电阻之和，所以电路总电阻变大，根据欧姆定律可知，通过电路的电流变小，由P=UI知，电路的总功率变小，根据串联分压原理可知，滑动变阻器两端的电压变大，根据串联电路电压规律可知，灯泡两端的电压变小，故ABD不符合题意，C符合题意。
故选C。
10．某种电子测温枪靠近被测者额头，闭合测温开关S1，只有热敏电阻R工作。测温枪的显示屏显示被测者温度；在环境光线较暗看不清示数时，再闭合开关S2，显示屏补光灯泡L发光：在测温开关S1断开时闭合开关S2，灯泡L不发光。关于热敏电阻R与补光灯泡L在电路中的连接方式，图中的电路符合要求的是（ ）
A．B．
C．D．
【答案】C
【详解】由题意可知，灯泡L和热敏电阻R并联，S1在干路上，S2在灯泡L的支路上。
A．图中灯泡与热敏电阻R串联，故A不符合题意；
B．关S1断开时，闭合开关S2，灯泡L发光，故B不符合题意；
C．闭合温控开关S1，只有热敏电阻R工作，再闭合开关S2，灯泡L发光，开关S1断开时闭合开关S2，灯泡L不发光，故C符合题意；
D．由图可知，只闭合测温开关S1，灯泡和热敏电阻R都工作，故D不符合题意。
故选C。
二、填空题（本大题共7小题，每小题4分。共28分）
11．在探究凸透镜成像的规律“实验中，为了便于观察实验现象，实验的环境应该 （选填“较亮”或“较暗”）为好；实验过程中，蜡烛烧短后，光屏上烛焰的像将向 移动．
【答案】 较暗 上
【详解】由于凸透镜成像时是蜡烛的一部分光经过凸透镜折射后会聚而成的，故像的亮度不及蜡烛本身，所以要观察像的性质，最好在较暗的环境中进行；当蜡烛烧短后，烛焰会向下移动，成的像将向上移动．
考点：凸透镜成像．
12．身高1.6m的小刚站在穿衣镜前1.5m处，则镜中的像与他的距离是 m，当小刚远离平面镜时，他在镜中像的大小将 。
【答案】 3 不变
【详解】[1]因平面镜成像时物距与像距相等，小刚站在穿衣镜前1.5m处，此时物距为1.5m，则像距也为1.5m，则镜中的像与他的距离为
[2]由于像与物是等大的，所以不管他慢慢远离镜子还是靠近镜子时，像的大小将不变。
13．2008年9月27日，我国航天员翟志刚成功实现了中国人第一次太空行走，在太空舱外挥舞国旗向全国人民、向全世界人民问候。当航天员在飞船外的太空工作时，他们之间的交流必须利用电子通信设备，这是因为声音不能在 中传播。以地球作为参照物，飞船是 （选填“运动”或“静止”的）。
【答案】 真空 运动
【详解】[1]声音的传播需要介质，在太空中没有传播声音的介质，故声音不能在真空中传播，宇航员要进行对话需借助电子通信设备进行交流。。
[2]以地球为参照物，飞船相对于地球的位置在发生变化，故飞船相对于地球是运动的。
14．科学家汤姆逊最早发现了 ，从而说明了原子是可分的；与丝绸摩擦过的玻璃棒带正电，把它靠近与毛皮摩擦过的橡胶棒时，两者相互 （选填“吸引”或“排斥”）。
【答案】 电子 吸引
【详解】[1]最早发现电子的是汤姆逊，证明了原子可分。
[2][3]与丝绸摩擦过的玻璃棒带正电，与毛皮摩擦过的橡胶棒带负电，根据电荷间的相互作用，异种电荷相互吸引。
15．如图所示，用电蒸锅蒸馒头时，电热丝加热使水 （填物态变化名称），产生高温水蒸气。水蒸气接触到馒头时液化，同时 （选填“吸收”或“放出”）大量的热，从而把馒头蒸熟。
【答案】 汽化 放出
【详解】[1][2]用电蒸锅蒸馒头时，电热丝加热使水汽化，产生大量高温水蒸气；水蒸气向上运动过程中，接触到馒头时液化成小水滴，同时放出大量的热，从而把馒头蒸熟。
16．如图所示，杆秤秤砣的质量为0.1kg，杆秤自身质量忽略不计。若杆秤水平静止时，被测物体和秤砣到秤纽的距离分别为0.05m和0.2m，则被测物体的质量为 kg，若物体质量增大，则要将秤砣向 （选填“左”或“右”）移动；
【答案】 0.4 右
【详解】[1]受力分析可得，如图所示：
因为杠杆平衡，所以
G1LOA=G2LOB
即
m1gLOA=m2gLOB
则
[2]由[1]中图所示，根据杠杆平衡条件，若物体质量m1增大，m2、LOA不变，那LOB要变大，故秤砣要往右移动。
17．如图的电路中，电源电压可调，灯L上标有“24V 6W”的字样，R1的阻值为6Ω，滑动变阻器R2上标有“60Ω2A”的字样，两表的量程分别是0-3A和0-15V.闭合S1、S2、S3，调节电源电压使灯L正常发光，接着保持电源电压不变，断开S1、S3，保证电路安全前提下，移动滑片P，则R2的最大功率为 W.当只闭合开关S2时，移动滑片P，保征电路安全前提下，若至少有一个电表示数不低于量程的1/3，则电源可调的最高电压与最低电压的差值为 V.
【答案】 24 21.5
【分析】本题考查动态电路的知识。
【详解】[1][2] 图可知只闭合S2时R1与R2串联，电流表测量电路中的电流，电压表测量R2两端电压移动滑片，当电流表示数为2A时R2的最大功率，此时R1两端电压为

此时R2两端的电压为

所以R2的最大功率为
R2的最大电压为电压表的最大量程，此时滑动变阻器接入电路的阻值为

符合题意，所以电源最大电压为

当电压表示数为量程的1/3，即

且滑动变阻器接入的阻值最大时，电源电压最小，此时电流为

此时R1两端的电压为

电源最低电压为

故电源可调的最高电压与最低电压的差值为
三、作图题与实验题（18题4分，19题8分，20题8分，共20分）
18．（1）分析画出油条在上浮过程中受到的力，不计油的阻力。
【答案】
【详解】不计油的阻力，浸入油中的油条受到竖直向上的浮力和竖直向下的重力的作用，由于油条上浮，所以浮力F浮要大于重力G，这两个力都作用在A点上，力的示意图如图所示：
（2）．按图甲所示的电路，在方框内画出电路图 。
【答案】
【详解】由实物图可知，电路为两灯串联，电流表测电路中电流，由电源正极出发，依次连接灯L2、电流表、灯L1，回到电源负极，故电路图如下图所示：
19．小红用一把钢尺来探究音调的高低与发声体结构的关系。她把尺子固定在桌面上，先把钢尺伸出桌子边沿多一些，使它振动发声；然后再把尺子伸出桌子边沿少一些，再使其发声，比较两次音调的高低。
(1)她在两次实验中，应该保持尺子振动 不变，实验的结果是：尺子伸出桌子边沿越多，尺子发声的音调越 ；
(2)她若探究响度与振动幅度的关系，则应该保持尺子伸出的长度不变，改变尺子振动的 。实验后得出的结论是：发声体结构不时变， ，声音的响度越大。
【答案】 幅度 低 幅度 振动幅度越大
【详解】(1)[1][2]在探究音调与振动频率的关系实验中，应该保持振动幅度不变，当尺子伸出桌面的长度越长时，振动越慢，发出声音的音调越低。
(2)[3][4]她若探究响度与振动幅度的关系，则应该保持尺子伸出的长度不变，改变尺子振动的幅度，得出的结论：发声体结构不变时，振动的幅度越大，声音的响度越大。
21．某小组测量“小灯泡电功率”的实验，已知电源电压为6V，小灯泡的额定电压为2.5V，小灯泡的电阻约为10Ω，滑动变阻器上标有“30Ω，1A”字样，如图甲是斌斌同学没有连接完的实物图电路。
（1）请你用笔画线代替导线，将实物图连接完整 （要求：滑片左移灯变亮）；
（2）调节滑动变阻器滑片的过程中，小灯泡发出耀眼的白光后突然熄灭，此刻他会观察到电压表指
针 （“回到0刻度”、“达到满刻度”或“超过满刻度”）；
（3）在分析误差的过程中，同组的小于认为此种方法测量的电功率也存在一定的误差，因为电压表是有电阻的，使电流测的不准确，从而使测量的灯泡额定功率 （选填“偏大”或“偏小”）；
（4）测完小灯泡的电功率之后，小明同学在原电路中换下灯泡，换上另一种用电器，来测量电器工作时的电功率。小明同学根据他测量的电流表和电压表的示数绘制出这种用电器工作时的U﹣I图像如图丁，接下来，他还想要绘制出该用电器的P﹣I2，和P﹣U2图像，如图，下列可能正确的是 ；
A． B． C． D．
【答案】 超过满刻度 偏大 A
【详解】（1）[1]灯泡的额定电压为2.5V，则灯泡的额定电流约为
所以电流表选0～0.6A的量程，且与灯泡串联，注意电流从正接线柱流入负接线柱流出；滑动变阻器按一上一下的原则串联在电路中，由于要求滑片左移灯变亮，说明滑片左移时变阻器的阻值变小，电流变大，灯变亮，所以滑动变阻器连接左下接线柱，连接如下图所示
（2）小灯泡发出耀眼的白光后突然熄灭，是由于灯丝因电压太高烧断，电压表与滑动变阻器、电源串联，电压表测量电源电压，因此指针超过满刻度。
（3）电流表串联在灯泡与电压表并联后的干路上，测量的是通过灯泡和电压表的电流之和，因为电压表的内阻并不是无穷大，所以所测的电流比灯泡的实际电流值要大，根据P＝UI可知，测量的灯泡额定功率偏大。
（4）从图丁的U﹣I图像可知，图像先快速升高后平缓上升，根据的变形式可得，用电器的电阻变小。
A．P﹣U2图像先平缓上升后急剧上升，由可知，R变小，故A符合题意；
B．P﹣I2图像先平缓上升后急剧上升，由P＝I2R可知，R变大，故B不符合题意；
CD．两图像都是一条经过原点的直线，因此R不变，故CD不符合题意。
故选A。
四、综合应用题（21题10分，22题12分，共22分，解答时应写出必要的文字说明、公式和具体的计算步骤）
21．如图所示，底面积为200cm2、重为10N的薄壁柱型容器，放在水平桌面上，把边长为10cm的实心正方体A(不吸水)用细线悬挂固定在容器正上方静止时，正方体A有的体积和浸入水中，此时容器内水深12cm，已知正方体A的密度ρ=3.0g/cm3。求：
(1)水对容器底部的压强；
(2)正方体A受到的浮力大小；
(3)解开细线，将正方体A缓缓放入水中，待正方体A静止后(容器中的水未溢出)，容器对桌面的压强。
【答案】(1)1.2×103Pa；(2)6N；(3)2900Pa
【详解】(1)水对容器底部的压强
(2)正方体A受到的浮力大小
(3)水的体积为
由得，水的质量
水的重力
A的质量
A的重力
容器对桌面的压强
答：(1)水对容器底部的压强是；
(2)正方体A受到的浮力大小6N；
(3) 容器对桌面的压强是。
22．小明家用电火锅烹饪烤肉，肉烤熟后立即将电火锅调至“低温档”，一段时间后锅内热油仍向外飞溅，容易烫伤家人。小明断开电源，看到电火锅铭牌的主要参数如图甲所示；打开底盖，发现其工作电路原理如图乙所示，R1、R2为阻值未知的电热丝。为了对烤熟的食物保温，同时避免锅内热油向外飞溅，小明对电火锅的工作电路进行了改进，可以分别实现“高温档”“低温档”或“保温档”功能，改进后的电路原理如图丙所示。求：
(1)电火锅使用“高温档”正常工作时电路中的电流；
(2)在图丙中，当S闭合，S1断开，S2接b，电火锅处于“保温档”，该状态下电火锅正常工作时消耗的电功率；
(3)用电高峰时电路的实际电压降为198V，向锅内装2kg温度为25℃的水，用“高温档”连续工作100s，水温升高到35℃，这时电火锅的加热效率ƞ是多少？(已知水的比热容，电热丝的电阻不随温度变化，水吸收的热量跟电火锅消耗的电能的比值叫做加热效率。)
【答案】(1)5A；(2)176W；(3)94.3%
【详解】(1)由可知，电火锅使用高温档正常工作时电路中的电流
(2) 由乙图可知，当开关S和S1闭合时，两电阻并联，此时电路的总电阻较小，由可知，此时为高温档；当只闭合开关S时，电路为R1的简单电流，此时电路的总电阻较大，由可知，此时为低温档；工作状态为低温档时
工作状态为高温档时
由得
解得
在图丙中，当S闭合，S1断开，S2接b时，两电阻串联，此时电路的总电阻是
该状态下电火锅正常工作时消耗的电功率
(3)电火锅实际电压为198V时，实际功率是
由可知，消耗的电能是
水吸收的热量
这时电火锅的加热效率
答：(1)电火锅使用“高温档”正常工作时电路中的电流是5A；
(2)该状态下电火锅正常工作时消耗的电功率；
(3)电火锅的加热效率是94.3%。
