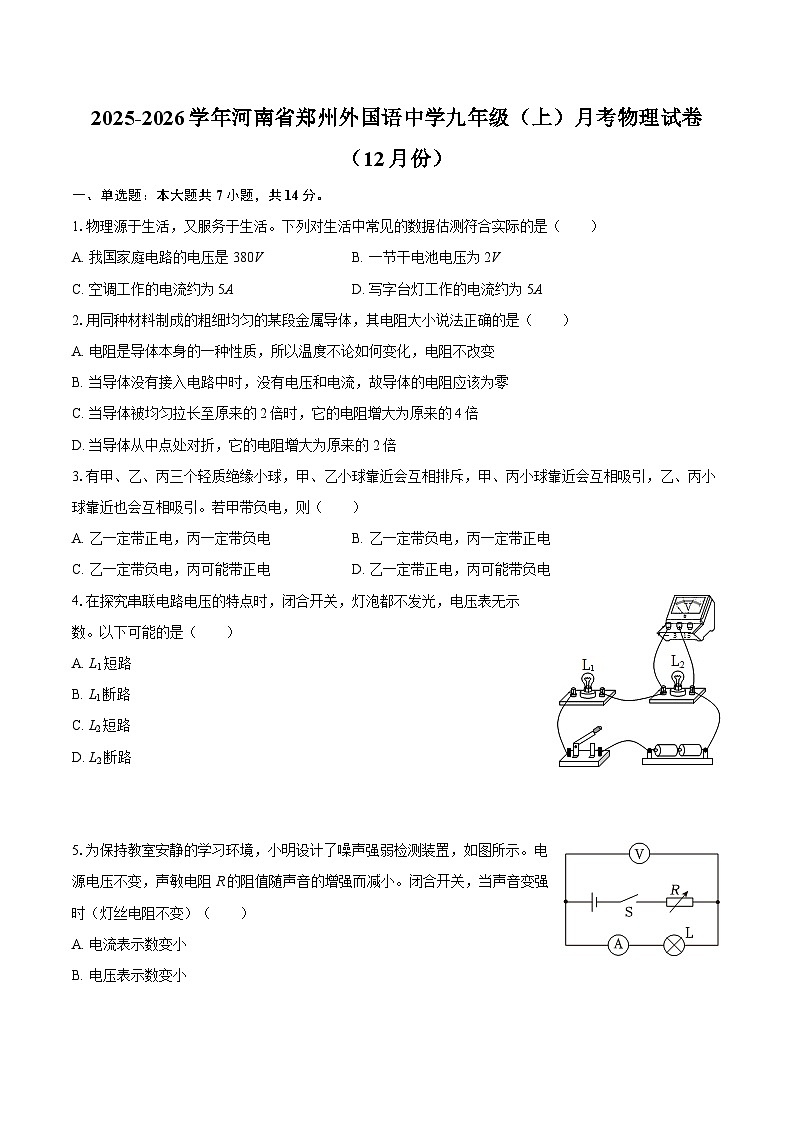

2025-2026学年河南省郑州外国语中学九年级（上）月考物理试卷（12月份）-自定义类型

这是一份2025-2026学年河南省郑州外国语中学九年级（上）月考物理试卷（12月份）-自定义类型，共10页。试卷主要包含了单选题，多选题，填空题，作图题，实验探究题，计算题，综合题等内容，欢迎下载使用。
1.物理源于生活，又服务于生活。下列对生活中常见的数据估测符合实际的是（ ）
A. 我国家庭电路的电压是380VB. 一节干电池电压为2V
C. 空调工作的电流约为5AD. 写字台灯工作的电流约为5A
2.用同种材料制成的粗细均匀的某段金属导体，其电阻大小说法正确的是（ ）
A. 电阻是导体本身的一种性质，所以温度不论如何变化，电阻不改变
B. 当导体没有接入电路中时，没有电压和电流，故导体的电阻应该为零
C. 当导体被均匀拉长至原来的2倍时，它的电阻增大为原来的4倍
D. 当导体从中点处对折，它的电阻增大为原来的2倍
3.有甲、乙、丙三个轻质绝缘小球，甲、乙小球靠近会互相排斥，甲、丙小球靠近会互相吸引，乙、丙小球靠近也会互相吸引。若甲带负电，则（ ）
A. 乙一定带正电，丙一定带负电B. 乙一定带负电，丙一定带正电
C. 乙一定带负电，丙可能带正电D. 乙一定带正电，丙可能带负电
4.在探究串联电路电压的特点时，闭合开关，灯泡都不发光，电压表无示数。以下可能的是（ ）
A. L1短路
B. L1断路
C. L2短路
D. L2断路
5.为保持教室安静的学习环境，小明设计了噪声强弱检测装置，如图所示。电源电压不变，声敏电阻R的阻值随声音的增强而减小。闭合开关，当声音变强时（灯丝电阻不变）（ ）

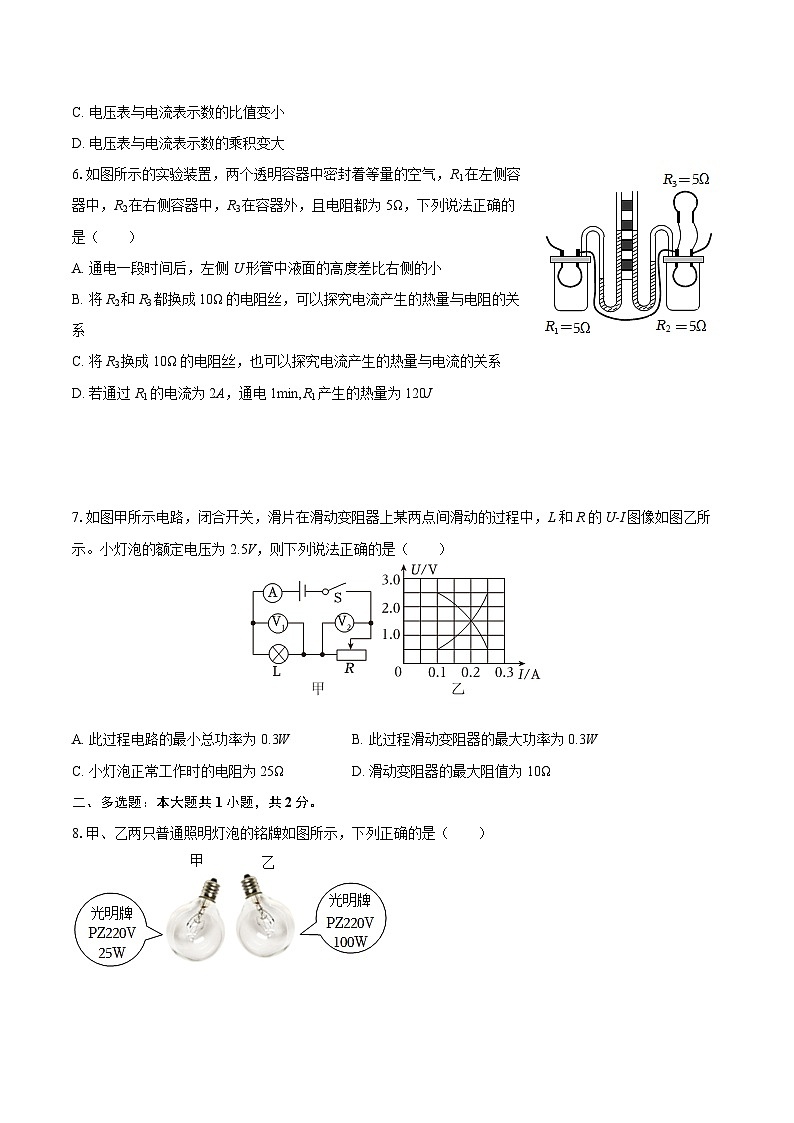

A. 电流表示数变小
B. 电压表示数变小
C. 电压表与电流表示数的比值变小
D. 电压表与电流表示数的乘积变大
6.如图所示的实验装置，两个透明容器中密封着等量的空气，R1在左侧容器中，R2在右侧容器中，R3在容器外，且电阻都为5Ω，下列说法正确的是（ ）
A. 通电一段时间后，左侧U 形管中液面的高度差比右侧的小
B. 将R2和R3都换成10Ω的电阻丝，可以探究电流产生的热量与电阻的关系
C. 将R3换成10Ω的电阻丝，也可以探究电流产生的热量与电流的关系
D. 若通过R1的电流为2A，通电1min,R1产生的热量为120J
7.如图甲所示电路，闭合开关，滑片在滑动变阻器上某两点间滑动的过程中，L和R的U-I图像如图乙所示。小灯泡的额定电压为2.5V，则下列说法正确的是（ ）
A. 此过程电路的最小总功率为0.3WB. 此过程滑动变阻器的最大功率为0.3W
C. 小灯泡正常工作时的电阻为25ΩD. 滑动变阻器的最大阻值为10Ω
二、多选题：本大题共1小题，共2分。

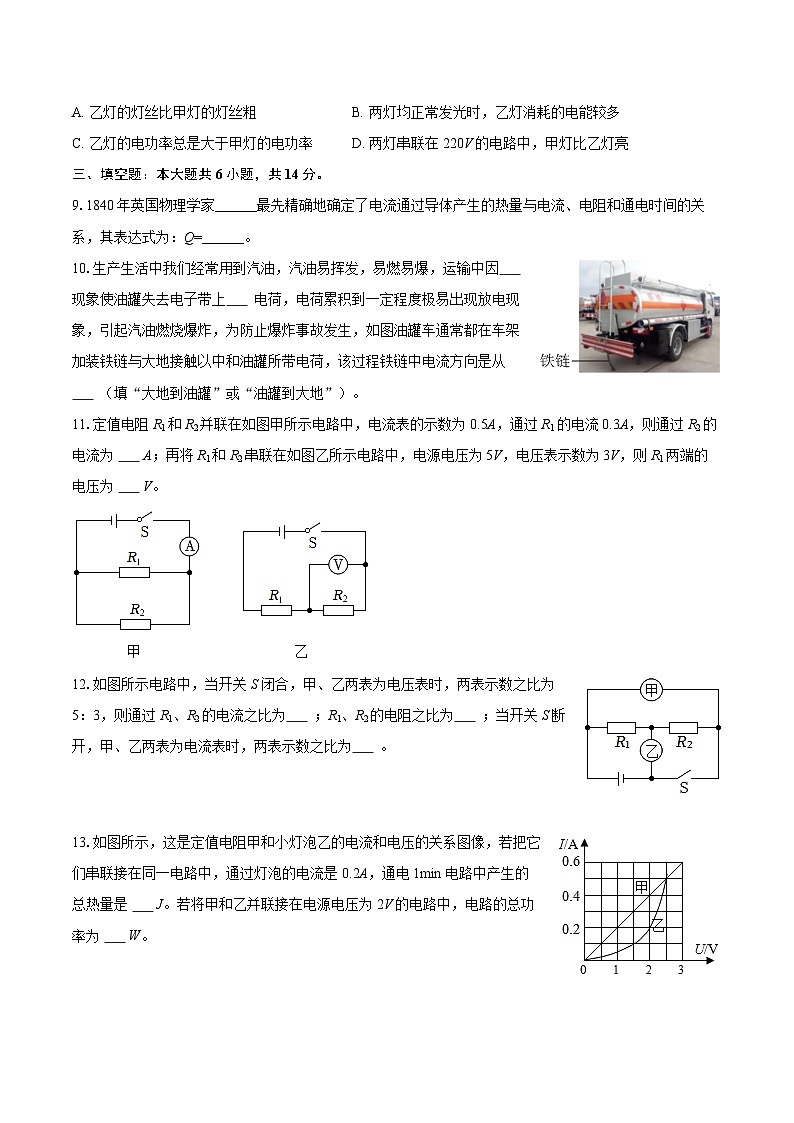

8.甲、乙两只普通照明灯泡的铭牌如图所示，下列正确的是（ ）
A. 乙灯的灯丝比甲灯的灯丝粗B. 两灯均正常发光时，乙灯消耗的电能较多
C. 乙灯的电功率总是大于甲灯的电功率D. 两灯串联在220V的电路中，甲灯比乙灯亮
三、填空题：本大题共6小题，共14分。
9.1840年英国物理学家______最先精确地确定了电流通过导体产生的热量与电流、电阻和通电时间的关系，其表达式为：Q=______。
10.生产生活中我们经常用到汽油，汽油易挥发，易燃易爆，运输中因 现象使油罐失去电子带上 电荷，电荷累积到一定程度极易出现放电现象，引起汽油燃烧爆炸，为防止爆炸事故发生，如图油罐车通常都在车架加装铁链与大地接触以中和油罐所带电荷，该过程铁链中电流方向是从 （填“大地到油罐”或“油罐到大地”）。
11.定值电阻R1和R2并联在如图甲所示电路中，电流表的示数为0.5A，通过R1的电流0.3A，则通过R2的电流为 A；再将R1和R2串联在如图乙所示电路中，电源电压为5V，电压表示数为3V，则R1两端的电压为 V。
12.如图所示电路中，当开关S闭合，甲、乙两表为电压表时，两表示数之比为5：3，则通过R1、R2的电流之比为 ；R1、R2的电阻之比为 ；当开关S断开，甲、乙两表为电流表时，两表示数之比为 。
13.如图所示，这是定值电阻甲和小灯泡乙的电流和电压的关系图像，若把它们串联接在同一电路中，通过灯泡的电流是0.2A，通电1min电路中产生的总热量是 J。若将甲和乙并联接在电源电压为2V的电路中，电路的总功率为 W。
14.电阻是导体一种性质，除 （填“超导体”或“半导体”）外任何导体都有电阻，家庭电路中的导线也不例外，虽然导线的电阻很小可忽略不计，但是在一些情况下往往要考虑导线的电阻。小明的妈妈在用电高峰时段用烧水壶烧水发现烧水的时间明显比非用电高峰时段偏长，小明立即通过仪器测出家中插座的电压小于220V，请你帮助小明分析其中的原因： 。
四、作图题：本大题共2小题，共4分。
15.如图所示为一身高测量仪的电路示意图，金属板M可带动金属片P滑动，请将“-Ⓐ-”、“-Ⓥ-”或“”选两个填在电路的虚线框内，使被测人身高变高时，测仪的示数也增大。
16.小川妈妈买了一款感应小夜灯。小夜灯在光线暗（光敏开关闭合）且有人靠近（人体感应器接通）时，才会自动发光；光线强或人离开时灯不发光。请将图中的电路图按照要求补充完整。
五、实验探究题：本大题共3小题，共18分。
17.小海和小梅一起做“探究并联电路中电流的规律”实验。

（1）图甲是他们设计的电路图，图乙是他们测量电流时连接的实验电路，此时电流表测量的是______（选填“A”“B”或“C”）处的电流。
（2）测出A、B、C三处的电流如表所示，由此得出初步结论：______（只写表达式）。小梅指出：为了得出更普遍的规律，应当进行多次实验。操作方法是：______。
（3）小海利用原有的实验器材，添加一个开关，又设计了一个电路。利用这个电路，不用更换电流表的位置，就可直接测出A、B、C三处的电流，同样可得出三处电流的关系。请在图丙中的虚线框中画出电路图。
18.小鸣利用如图所示的电路探究“电流与电阻的关系”，电源电压恒为4V，阻值分别为5Ω、10Ω、20Ω的定值电阻器R，记录的实验数据如下表。
（1）连接电路时，开关应______。
（2）小鸣完成第一组实验，记录数据到表格中。断开开关，将5Ω的电阻器换为10Ω的电阻器，闭合开关将滑动变阻器的滑片继续向______（填“左”或“右”）移动，使电压表的示数为______V，滑动变阻器在该实验中的主要作用是______；
（3）分析表中数据，小鸣得出结论：______；
（4）根据表中的实验数据，要完成实验，应选取滑动变阻器的规格是______（填字母）。
A.10Ω、0.6A
B.30Ω、0.5A
C.60Ω、0.3A
19.小辉在做“用电流表和电压表测电阻”实验时，选取如下器材：干电池两节、电流表和电压表各一只、滑动变阻器一个（最大阻值为R0）、待测定值电阻Rx和导线若干。
（1）小辉同学发现图甲电路中有一根导线连接错误，请在这根导线上画上“×”，再用笔画线表示导线，改接到正确的位置上。
（2）闭合开关后发现电流表和电压表均无示数，电路故障可能是______断路（填“定值电阻”或“滑动变阻器”）。
（3）排除故障后，闭合开关，调节滑片P，当电压表示数为1V时，电流表示数如乙图所示为______A。多次测量，改变待测电阻两端电压进行多次测量目的是______；记录数据如表所示，则Rx阻值为______Ω（结果保留一位小数）。
（4）实验中电流表损坏，小辉利用现有器材设计了如丙图所示电路，测量步骤如下：
①闭合开关，滑片P移至A端，电压表示数为U1；
②再将滑片P移至B端，电压表示数为U2；
待测定值电阻的阻值Rx=______（用U1、U2、R0表示）。
六、计算题：本大题共1小题，共8分。
20.图甲为智能快递分拣机器人，快递分拣电路的简化示意图如图乙所示，其中R1、R2分别为光敏电阻和力敏电阻，当机器人扫描条形码后，机器人根据R1和R2反映的信息识别快件需要运送的区域。
电路中，电源电压为6V，扫码前光敏电阻R1为10Ω，扫码后R1的阻值发生变化，其变化后的阻值对应的送件区域如下表所示，力敏电阻R2的阻值随压力变化关系如图丙所示。求：
（1）快件扫码前通过R1的电流；
（2）运送某快件到B区域时，通过R1的电流；
（3）运送某快件到B区域时，电流表的示数为0.5A，R2的阻值及快件的重力。
七、综合题：本大题共1小题，共10分。
21.某款小型电火锅具有高、中、低三挡控温功能，如图是它的简化电路图。开关S2可接触点1或2，R1、R2为加热电阻且R1=R2（阻值不随温度的变化而变化）。电火锅的部分参数如表所示，c水=4.2×103J/（kg•℃）。则：
（1）高温挡时开关S1______（填“断开”或“闭合”），开关S2与触点______接触。
（2）R1的阻值和电火锅在低温挡工作时的功率是多少？
（3）在标准大气压下，使用高温挡将质量为1kg、初温为20℃的水烧开需要的时间？（不计热量损失，结果精确到1s）
1.【答案】C
2.【答案】C
3.【答案】C
4.【答案】B
5.【答案】D
6.【答案】C
7.【答案】A
8.【答案】AD
9.【答案】焦耳 I2Rt
10.【答案】摩擦
正
油罐到大地

11.【答案】0.2
2

12.【答案】1：1
2：3
2：5

13.【答案】36
1.2

14.【答案】超导体
用电高峰时总电流增大，导线分压增大

15.【答案】
16.【答案】
17.【答案】C IC=IA+IB 换上规格不同的灯泡多次实验
18.【答案】断开 右;2;控制定值电阻两端电压不变 电压一定时，电流与电阻成反比 B
19.【答案】（1） 滑动变阻器 0.2;减小误差;5.1
20.【答案】快件扫码前通过R1的电流为0.6A；
运送某快件到B区域时，通过R1的电流为0.4A；
运送某快件到B区域时，电流表的示数为0.5A，R2的阻值是60Ω；快件的重力15N
21.【答案】闭合;2 （2）88Ω；275W （3）305s 位置
A
B
C
电流I/A
0.30
0.24
0.54
实验次数
1
2
3
电阻R/Ω
5
10
15
电流I/A
0.4
0.2
0.14
次数
U/V
I/A
1
1
2
2
0.4
3
2.7
0.5
送件区域
A
B
C
D
光敏电阻R1/Ω
12
15
18
20
电源电压/V
220
低温挡功率/W
--
中温挡功率/W
550
高温挡功率/W
1100
