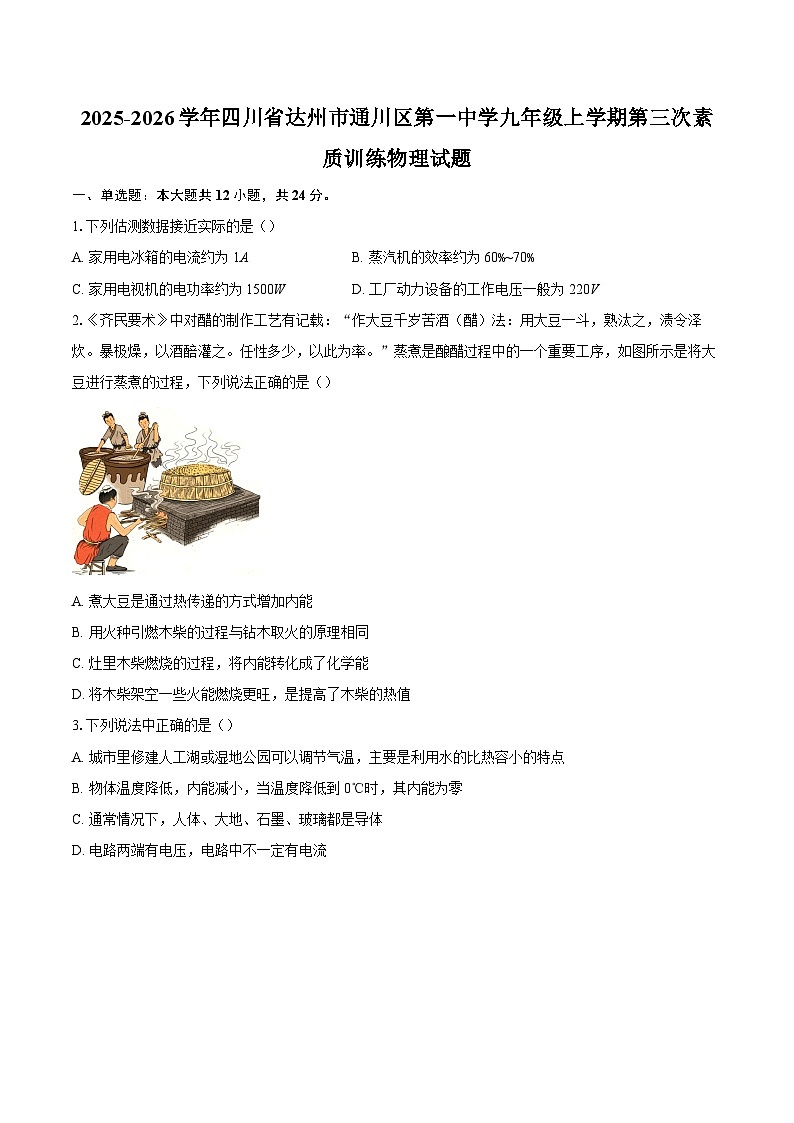

2025-2026学年四川省达州市通川区第一中学九年级上学期第三次素质训练物理试题-自定义类型

这是一份2025-2026学年四川省达州市通川区第一中学九年级上学期第三次素质训练物理试题-自定义类型，共13页。试卷主要包含了单选题，填空题，作图题，实验探究题，计算题等内容，欢迎下载使用。
1.下列估测数据接近实际的是（）
A. 家用电冰箱的电流约为1AB. 蒸汽机的效率约为60%~70%
C. 家用电视机的电功率约为1500WD. 工厂动力设备的工作电压一般为220V
2.《齐民要术》中对醋的制作工艺有记载：“作大豆千岁苦酒（醋）法：用大豆一斗，熟汰之，渍令泽炊。暴极燥，以酒醅灌之。任性多少，以此为率。”蒸煮是酿醋过程中的一个重要工序，如图所示是将大豆进行蒸煮的过程，下列说法正确的是（）
A. 煮大豆是通过热传递的方式增加内能
B. 用火种引燃木柴的过程与钻木取火的原理相同
C. 灶里木柴燃烧的过程，将内能转化成了化学能
D. 将木柴架空一些火能燃烧更旺，是提高了木柴的热值
3.下列说法中正确的是（）
A. 城市里修建人工湖或湿地公园可以调节气温，主要是利用水的比热容小的特点
B. 物体温度降低，内能减小，当温度降低到0℃时，其内能为零
C. 通常情况下，人体、大地、石墨、玻璃都是导体
D. 电路两端有电压，电路中不一定有电流

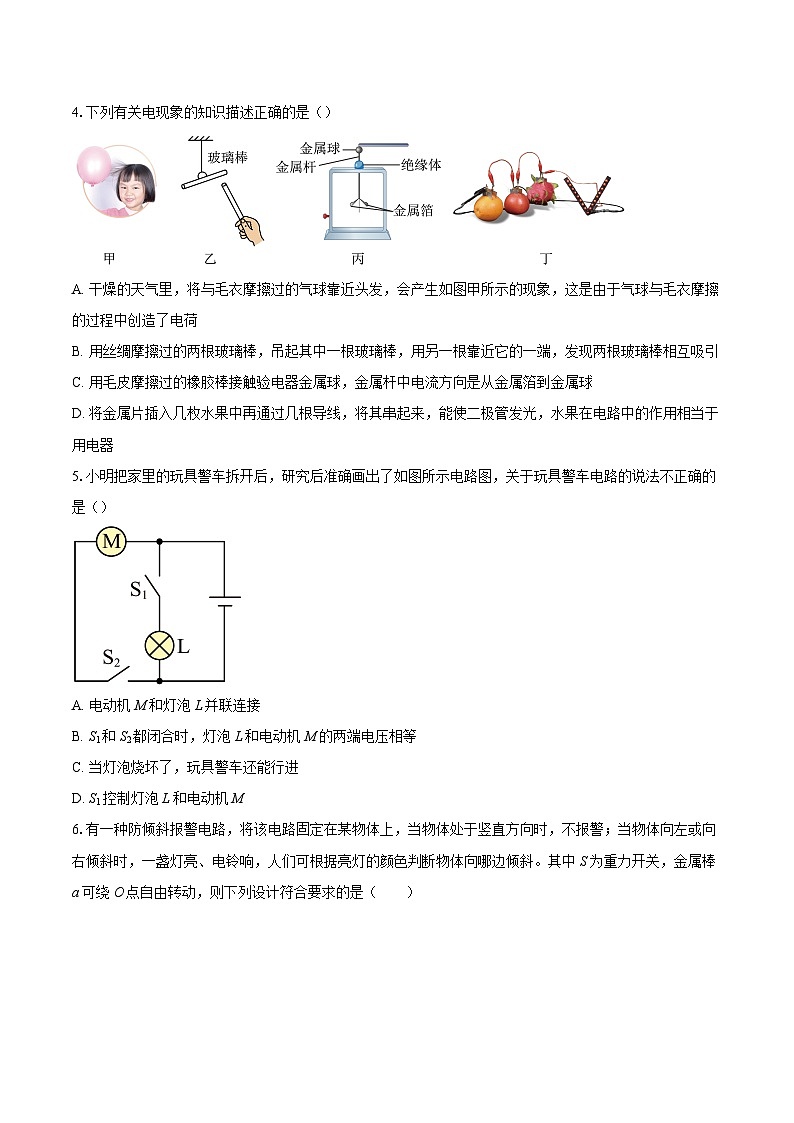

4.下列有关电现象的知识描述正确的是（）
A. 干燥的天气里，将与毛衣摩擦过的气球靠近头发，会产生如图甲所示的现象，这是由于气球与毛衣摩擦的过程中创造了电荷
B. 用丝绸摩擦过的两根玻璃棒，吊起其中一根玻璃棒，用另一根靠近它的一端，发现两根玻璃棒相互吸引
C. 用毛皮摩擦过的橡胶棒接触验电器金属球，金属杆中电流方向是从金属箔到金属球
D. 将金属片插入几枚水果中再通过几根导线，将其串起来，能使二极管发光，水果在电路中的作用相当于用电器
5.小明把家里的玩具警车拆开后，研究后准确画出了如图所示电路图，关于玩具警车电路的说法不正确的是（）
A. 电动机M和灯泡L并联连接
B. S1和S2都闭合时，灯泡L和电动机M的两端电压相等
C. 当灯泡烧坏了，玩具警车还能行进
D. S1控制灯泡L和电动机M

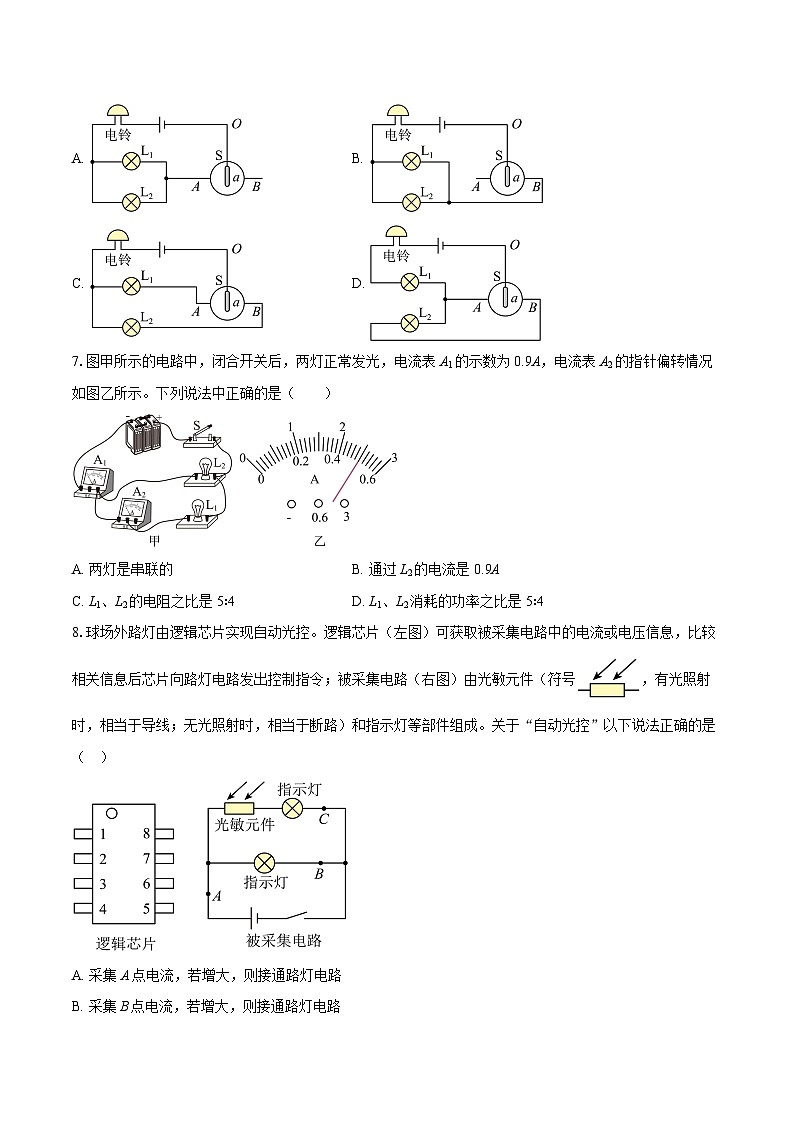

6.有一种防倾斜报警电路，将该电路固定在某物体上，当物体处于竖直方向时，不报警；当物体向左或向右倾斜时，一盏灯亮、电铃响，人们可根据亮灯的颜色判断物体向哪边倾斜。其中S为重力开关，金属棒a可绕O点自由转动，则下列设计符合要求的是（ ）
A. B.
C. D.
7.图甲所示的电路中，闭合开关后，两灯正常发光，电流表A1的示数为0.9A，电流表A2的指针偏转情况如图乙所示。下列说法中正确的是（ ）
A. 两灯是串联的B. 通过L2的电流是0.9A
C. L1、L2的电阻之比是5∶4D. L1、L2消耗的功率之比是5∶4
8.球场外路灯由逻辑芯片实现自动光控。逻辑芯片（左图）可获取被采集电路中的电流或电压信息，比较相关信息后芯片向路灯电路发出控制指令；被采集电路（右图）由光敏元件（符号，有光照射时，相当于导线；无光照射时，相当于断路）和指示灯等部件组成。关于“自动光控”以下说法正确的是（ ）
A. 采集A点电流，若增大，则接通路灯电路
B. 采集B点电流，若增大，则接通路灯电路
C. 采集C点电流，若增大，则切断路灯电路
D. 采集点AC间电压，若增大，则切断路灯电路
9.一块合金导体长（前后）∶宽（左右）∶高（上下）＝9∶3∶1，将该导体接入如图所示的电路的a、b两点之间，灯泡L均发光，则（ ）
A. 上下接入时，灯泡亮度最暗B. 上下接入时，灯泡亮度最亮
C. 左右接入时，灯泡亮度最暗D. 前后接入时，灯泡亮度最亮
10.在使用电能表测量电热水器实际功率的实践活动中，小滨无法做到关闭某些家用电器只让电热水器单独工作，于是他进行如下操作：首先让电热水器在高温挡和这些用电器同时工作1min，记录家用电能表脉冲灯闪烁次数为80imp；然后关闭电热水器，让这些用电器继续工作1min，记录家用电能表脉冲灯闪烁次数为16imp。电能表如图甲所示，电热水器简化电路图如图乙所示，已知电阻R1=R2，则下列说法正确的是（ ）
A. 该电能表此时示数为20256kW·h
B. 1600imp/（kW·h）的含义是电能表消耗1kW·h的电能时，脉冲灯闪烁的次数为1600imp
C. 该电热水器的实际功率为2400W
D. 电阻R1的阻值等于20.2Ω
11.小宇同学将两只规格不相同的灯泡接入电路中（如图所示），闭合开关S，发光、不发光。下列说法中正确的是（ ）
A. 两灯串联，灯处可能断路
B. 两灯并联，灯处可能短路
C. 用导线连接的两个接线柱，一定会发光
D. 排除故障后，两灯均发光，发光可能比发光更亮些
12.如图所示是创新小组自制的测量肺活量装置的电路图，现将电路中电流表A2改装为反映肺活量大小的仪表，若肺活量变大，气球胀得越大，隔板连带滑片同时向上运动。电路中电源电压恒为8V，定值电阻R1为20Ω，滑动变阻器R0标有“100Ω，0.3A”字样，电压表量程为“0~15V”，电流表量程均为“0~0.6A”，仪表未使用时滑片处于R0中点，现闭合开关，下列说法正确的是（ ）
A. 肺活量越大，电流表A1、A2的示数之差越大
B. 肺活量越大，电压表V的示数与电流表A1的示数的比值越大
C. 电路安全的前提下，滑动变阻器R0消耗电功率的范围为0.64W~2.4W
D. 将定值电阻R1的阻值适当换大，可适当提高该款仪表的最大肺活量测量值
二、填空题：本大题共5小题，共10分。
13.世界上很多发明都是受到生活现象的启发而产生的创意。比如，蒸汽机和汽油机，工作过程就如同图中风车被推动，图中 是汽油机的工作原理图。目前倡导“绿色出行，低碳生活”，某款环保能源汽车—氢能重卡，采用氢燃料发动机获得动力，具有环保、节能、高效等诸多优势。若某次运输过程中，汽车消耗的氢能相当于完全燃烧12kg柴油所提供的能量，则这次行驶过程中消耗的氢能为 J（取）。
14.如图是某款汽车后挡风玻璃的除雾除霜装置示意图。图中较宽的线条是导电条（电阻不计），较窄的线条是电阻丝。导电条A、B两端与汽车供电电路相连，供电电压为12V，电阻丝的总电阻是1Ω。正常工作时，通过导电条A处的电流为 A，电阻丝工作5min产生的热量为 J。图中P处电阻丝断裂，其他电阻丝还能工作，则这些电阻丝是 （选填“串联”或“并联”）的。
15.华为最新款手机Mate70RS全球发布，其中内置的麒麟9020芯片是由 （选填“导体”“半导体”或“超导体”）材料制成的。电池容量约6000mA·h，额定电压3.7V，支持100W有线超级快充和80W无线快充。“超级快充”的“快”是指 （填写物理量），若采用有线快充方式给电池充电，则充满需要的时间是 s。
16.如图甲所示，乐乐想要自制一盏调光小台灯，其部分元件及电路如图乙所示，电源电压为16V，小灯泡的图像如图丙；若顺时针旋转电位器的旋片 P时灯泡变亮，且接线柱F与B相连，则接线柱E应与接线柱 连接；若电位器接入电路的阻值为32.5Ω，则此时小灯泡的实际电功率为 W。
17.把标有“6V，6W”的灯L1和标有“3V，6W”的灯L2并联在电路中，若不计温度对灯丝电阻的影响，电路消耗的最大功率可达 W，此时灯 （选填“L1”或“L2”）更亮。
三、作图题：本大题共2小题，共4分。
18.如图所示电路中，闭合开关后，两灯均能发光，请在圆圈内填入电流表或电压表；
( )
19.图甲是一款可充电无线电动拖地机，闭合开关S后，拖地机主体前端的电动机即可带动抹布擦地，该灯只有在拖地机擦地过程中才能使用，不能单独工作。请根据以上信息将电路元件连接起来。
四、实验探究题：本大题共2小题，共12分。
20.小明参与学校“智慧农业补光系统”项目组，负责测试一款用于植物生长监测的微型LED模块，该模块连接在物联网终端设备中，要求一直处于正常工作状态，其额定电压为3.8V。小明选择2节新干电池和其它一些器材连接了如图甲所示的模拟测试电路进行实验。
(1)同组的小芳发现小明所选的器材不能完成此实验，其原因是 。并且发现电路连接也有错误，如果此时闭合开关，电压表 （填“有示数”或“无示数”）。请你在错误的那根导线上打“×”，并另画一根导线，使电路连接正确 ；
(2)小明重新选择合理器材，将电路改接正确后，闭合开关，调节滑动变阻器的滑片，使LED模块正常工作，此时电流表示数如图乙所示，则该LED模块正常工作时电阻为 Ω；
(3)小明还测量了该LED模块在不同电压下的电流，并根据所测得数据绘制了该LED模块的I﹣U图像，如图丙所示。根据图像可知电流与电压并不成正比，原因是模块电阻随温度升高而增大。在这个图像中横轴应该表示的是 （填“电压”或“电流”）；
(4)实验结束后，该小组对测量结果进行误差分析，考虑到电压表中也有电流通过，该电路所测LED模块正常工作时的电阻与真实值相比 （选填“偏大”或“偏小”）；
(5)考虑到物联网终端设备中电流传感器的安装限制，小明尝试改进监测方案：利用终端设备已有的温控电阻R0，设计如图丁所示的能耗监测电路。调试步骤如下：
①闭合开关S，调节滑动变阻器使电压表示数为U额；
②断开开关S，保持滑片位置，将电压表在节点B的接线改接物联网节点C，闭合开关记录电压U；
③该模块的额定功率P= （用U额、U、R0表示）。
21.智能家居中，很多用电器的设计利用了电流的热效应，通过控制电流、电阻和通电时间来实现智能化管理。小明学习完焦耳定律，决定动手探究一下。
(1)请写出利用电流热效应工作的一款家用电器：
(2)小明选用了如图甲所示的实验装置进行探究。闭合S，通电一段时间后，发现其中一个U形管的液面高度差没有变化，则发生此现象的原因可能是： ；故障排除后，重新通电一段时间， （选填“左侧”或“右侧”）U形管内液柱的高度差更大。
(3)为了比较电流和电阻对电流通过导体产生的热量哪个影响更大，应用图中乙的装置C替换图甲中的 （选填“A”或“B”）密封容器才能进行实验。实验结果发现未换装置的一侧U形管内液柱的高度差比换了一侧更大，表明 （填“电流”或“电阻”）影响更大。
五、计算题：本大题共2小题，共16分。
22.某学校食堂购置了一批加热餐台，如图甲所示。通电后加热容器中的水，为上方饭菜提供所需的热量。加热器简化电路如图乙所示，旋转开关S分别连通0、1、2触点，可实现加热器的断电、快速加热、保温多挡位功能调节。是定值电阻，。容器内水的体积为，密度，比热容，加热器使用的电源电压恒为220 V，加热器快速加热时的功率为2kW。求：
(1)的阻值；
(2)加热器保温时的功率；
(3)加热器使用快速加热挡工作15min可使水温升高40℃，则加热器对水加热的效率是多少？（结果保留一位小数）
23.如图所示，电源电压恒定，灯泡规格未知，电阻会随温度变化，滑动变阻器上标有“20Ω，0.5A”字样，R0为定值电阻，电流表量程为0~0.6A，两电压表的量程均为0~15V。同时闭合S1、S2，滑片移到最左端时，电压表V1的示数为6V，电流表的示数为0.6A；紧接着只断开S1，灯泡正常发光，电流表示数变为0.4A。求：
(1)电源电压；
(2)灯泡的额定功率；
(3)若在只断开S1且电路安全的情况下最大范围移动滑片，在此过程中灯泡消耗的最大功率与最小功率之比为10∶1，电压表的最大示数为4 V。求滑动变阻器接入电路的最大阻值。
1.【答案】A
2.【答案】A
3.【答案】D
4.【答案】C
5.【答案】D
6.【答案】C
7.【答案】D
8.【答案】C
9.【答案】B
10.【答案】C
11.【答案】D
12.【答案】D
13.【答案】乙
4.8×108

14.【答案】12
​​​​​​​
并联

15.【答案】半导体
电功率
799.2

16.【答案】A
1.2

17.【答案】7.5
L2

18.【答案】​​​​​​​
19.【答案】​​​​​​​
20.【答案】电源电压低于LED模块的额定电压
有示数
​​​​​​​
10
电流
偏小
​​​​​​​

21.【答案】电饭煲（电炒锅、电烤炉等）
密闭装置漏气
右侧
B
电流

22.【答案】(1)
(2)400W
(3)93.3%
【详解】（1）旋转开关 连通1触点时，加热器处于快速加热挡，由电路图可知，只有 工作，根据 可知， 的阻值
（2）旋转开关 连通2 触点时，加热器处于保温挡，由电路图可知， 与 串联，此时电路的总电阻
加热器保温时的功率
（3） ，根据 可知，容器内水的质量
容器内水温升高40℃时，水吸收的热量
加热挡工作时间
加热器消耗的电能
加热器对水加热的效率 ​​​​​​​

23.【答案】(1)6V
(2)0.8W
(3)18
【详解】（1）当同时闭合S1、S2，滑片移到最左端时，滑动变阻器接入电路的电阻R为0，开关S1将灯泡L短路，电路为R0的简单电路。电压表V1测量R0两端的电压，即电源电压。
根据题意，电压表V1的示数为6V，所以电源电压U=6V。
此时电路中的电流I=0.6A，根据欧姆定律可得R0的阻值为
（2）当只断开S1时，滑片位置不变R为0，R0与灯泡L串联。此时灯泡正常发光，电路中的电流I'=0.4A。灯泡正常发光，说明此时的电流等于额定电流I额=I'=0.4A
R0两端的电压为
根据串联电路电压规律，灯泡两端的电压（额定电压）为
灯泡的额定功率为
（3）当只断开S1，在电路安全的情况下移动滑片，R0、滑动变阻器R和灯泡L串联。电压表V2测量R和L两端的总电压为
当电路中电流I串最小时，U2有最大值。根据题意，U2的最大示数为4V。所以，
解得串联电路中的最小电流 I小=0.2A。
此时灯泡的功率最小，
其中RL小是电流为0.2A时灯泡的电阻。
当电路中电流最大时，灯泡的功率最大。由第（2）问可知，当滑动变阻器接入电阻为0时，电路中电流为0.4A，小于滑动变阻器允许的最大电流0.5A和电流表量程0.6A，因此电路中的最大电流 I大=0.4A。此时灯泡正常发光，灯泡的最大功率等于其额定功率为0.8 W。
根据题意，灯泡消耗的最大功率与最小功率之比为10∶1，所以灯泡消耗的最小功率为
所以
当电路中电流最小时，滑动变阻器接入电路的阻值最大。此时电路中的总电阻为
滑动变阻器连入电路中的最大电阻为
该阻值小于滑动变阻器的最大阻值20Ω，符合要求。所以滑动变阻器连入电路的最大阻值为18Ω。
