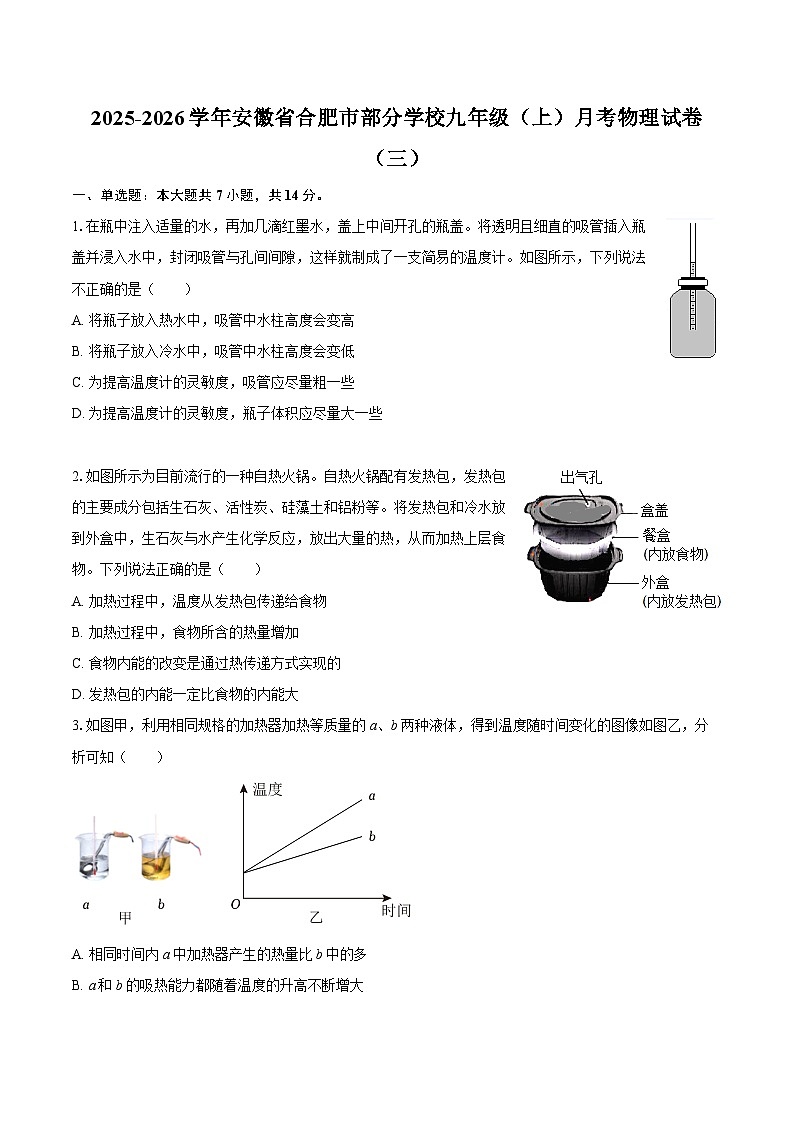

2025-2026学年安徽省合肥市部分学校九年级（上）月考物理试卷（三）-自定义类型

这是一份2025-2026学年安徽省合肥市部分学校九年级（上）月考物理试卷（三）-自定义类型，共9页。试卷主要包含了单选题，填空题，作图题，实验探究题，计算题等内容，欢迎下载使用。
1.在瓶中注入适量的水，再加几滴红墨水，盖上中间开孔的瓶盖。将透明且细直的吸管插入瓶盖并浸入水中，封闭吸管与孔间间隙，这样就制成了一支简易的温度计。如图所示，下列说法不正确的是（ ）
A. 将瓶子放入热水中，吸管中水柱高度会变高
B. 将瓶子放入冷水中，吸管中水柱高度会变低
C. 为提高温度计的灵敏度，吸管应尽量粗一些
D. 为提高温度计的灵敏度，瓶子体积应尽量大一些
2.如图所示为目前流行的一种自热火锅。自热火锅配有发热包，发热包的主要成分包括生石灰、活性炭、硅藻土和铝粉等。将发热包和冷水放到外盒中，生石灰与水产生化学反应，放出大量的热，从而加热上层食物。下列说法正确的是（ ）
A. 加热过程中，温度从发热包传递给食物
B. 加热过程中，食物所含的热量增加
C. 食物内能的改变是通过热传递方式实现的
D. 发热包的内能一定比食物的内能大
3.如图甲，利用相同规格的加热器加热等质量的a、b两种液体，得到温度随时间变化的图像如图乙，分析可知（ ）
​
A. 相同时间内a中加热器产生的热量比b中的多
B. a和b的吸热能力都随着温度的升高不断增大
C. 升高相同温度a所用时间比b少，a的吸热能力比b弱
D. 相同时间内a升高的温度比b多，a的吸热能力比b强

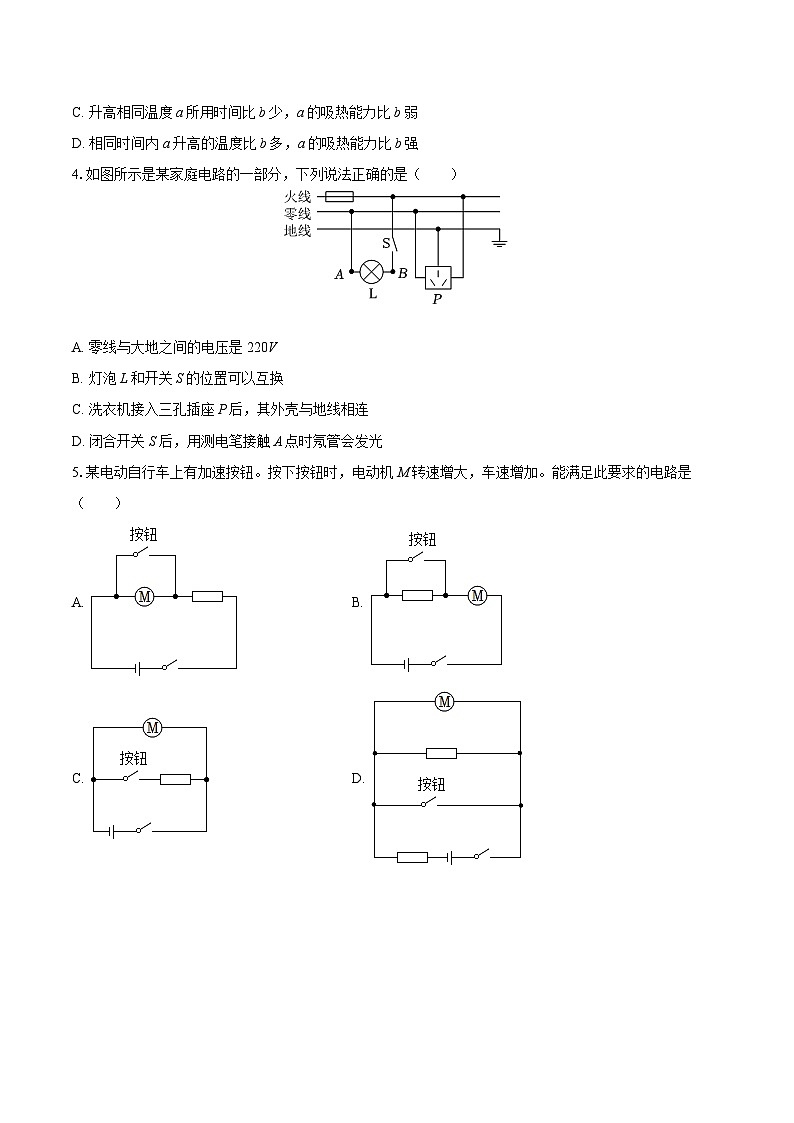

4.如图所示是某家庭电路的一部分，下列说法正确的是（ ）
A. 零线与大地之间的电压是220V
B. 灯泡L和开关S的位置可以互换
C. 洗衣机接入三孔插座P后，其外壳与地线相连
D. 闭合开关S后，用测电笔接触A点时氖管会发光
5.某电动自行车上有加速按钮。按下按钮时，电动机M转速增大，车速增加。能满足此要求的电路是（ ）
A. B.
C. D.

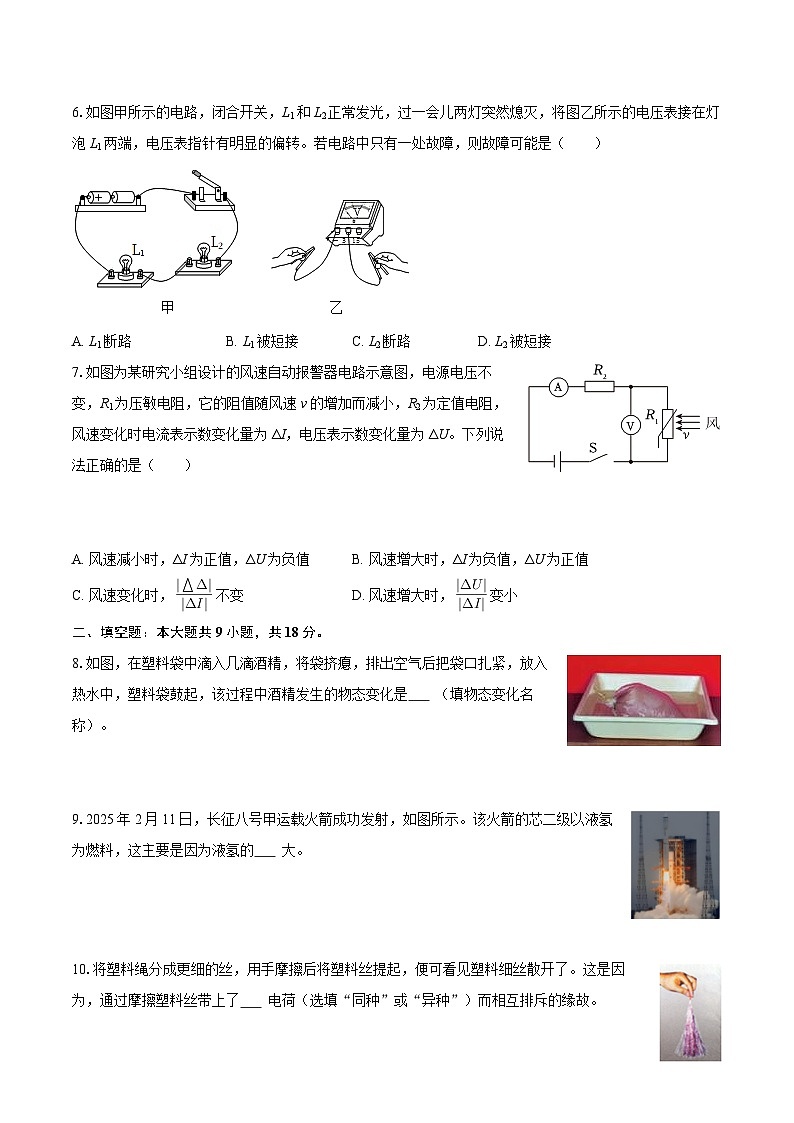

6.如图甲所示的电路，闭合开关，L1和L2正常发光，过一会儿两灯突然熄灭，将图乙所示的电压表接在灯泡L1两端，电压表指针有明显的偏转。若电路中只有一处故障，则故障可能是（ ）
A. L1断路B. L1被短接C. L2断路D. L2被短接
7.如图为某研究小组设计的风速自动报警器电路示意图，电源电压不变，R1为压敏电阻，它的阻值随风速v的增加而减小，R2为定值电阻，风速变化时电流表示数变化量为ΔI，电压表示数变化量为ΔU。下列说法正确的是（ ）
A. 风速减小时，ΔI为正值，ΔU为负值B. 风速增大时，ΔI为负值，ΔU为正值
C. 风速变化时，不变D. 风速增大时，变小
二、填空题：本大题共9小题，共18分。
8.如图，在塑料袋中滴入几滴酒精，将袋挤瘪，排出空气后把袋口扎紧，放入热水中，塑料袋鼓起，该过程中酒精发生的物态变化是 （填物态变化名称）。
9.2025年2月11日，长征八号甲运载火箭成功发射，如图所示。该火箭的芯二级以液氢为燃料，这主要是因为液氢的 大。
10.将塑料绳分成更细的丝，用手摩擦后将塑料丝提起，便可看见塑料细丝散开了。这是因为，通过摩擦塑料丝带上了 电荷（选填“同种”或“异种”）而相互排斥的缘故。
11.将温度传感器连接在注射器上。用力快速压缩注射器的活塞（如图a），观察实验的温度-时间曲线（如图b）；由图可知，气体的温度升高了，请从能量转化的角度分析气体温度升高的原因： 。
12.取一个橙子，把铜片、铁片插入其中，就制成了一个水果电池，用电压表测量其电压，如图所示铁片是水果电池的______极。
13.如图所示，R是用铅笔芯做成的一种变阻器。闭合开关后，要使灯泡亮一些，回形针应向 端移动（选填“左”或“右”）。
14.图中两灯泡L1、L2在盒内的连接方式未知，电源电压为6V。开关闭合后两灯均发光，电流表读数为0.9A；若把L1取下，L2仍发光，电流表读数变为0.3A。当两灯均发光时，通过灯泡L1的电流是 A。
15.用燃气灶给一定质量的水加热，完全燃烧体积为V的燃气（燃气的热值为q），水吸收的热量为Q，则该燃气灶的热效率为 ×100%（本小题用题中字母表示）。
16.如图所示电路中，电源电压保持不变，电阻R1与R2的阻值之比为2：1，开关S闭合前后，电压表两次的示数之比为 。
三、作图题：本大题共1小题，共2分。
17.请在虚线框内画出如图所示实物图的电路图。
四、实验探究题：本大题共3小题，共16分。
18.小邵和小高同学用图甲所示的实验装置来探究冰熔化时温度的变化规律。
（1）根据实验数据绘出冰的温度-时间图像，老师发现小邵和小高两位同学的图像略有不同，如图乙和图丙所示，造成这种情况的原因可能是______；
（2）在试管中的冰块完全熔化后继续加热一段时间，观察到大烧杯的水中有大量气泡产生且温度保持不变，试管中的水却始终没有大量气泡产生，温度也保持不变。小邵和小高同学都认为试管中的水已达到沸点，但却不会沸腾，请你说说他们的判断依据：______。
19.为了探究并联电路的电流规律，小明同学设计了如图甲所示的电路进行实验。
（1）图乙实物图中，电流表测量图甲中______（选填“A”、“B”或“C”）处的电流；
（2）在测量电流的过程中，闭合开关前电流表的指针出现了如图丙所示的情况，出现该现象的原因是______；
（3）小明接着测量A、B、C三处电流并把数据记录在表中，如上表所示，分析实验数据他便得出结论：在并联电路中，干路电流等于各支路电流之和。请你指出小明实验中存在的问题：______。
20.在探究“电阻一定时，电流与电压的关系”的实验中，小明连接了如图甲所示的电路，其中定值电阻R=5Ω。
（1）请你用笔画线代替导线将电路连接完整（要求：滑动变阻器的滑片向右移动时，电流表示数变大）；
（2）小明测量并记录了几组电压和电流值如下表。最后一次实验中电流表的示数如图乙所示，此时通过电阻器的电流为______A；
（3）小明在图丙中画出上表各组数据对应的点，并作出了I-U图象，如图丙所示。分析图像可得出结论：______。
五、计算题：本大题共3小题，共20分。
21.等效电阻是处理复杂电路时常用的思维方法，就是用一个电阻来代替其他的电阻，替换前后在效果上是完全相同的，那么这一个电阻就是其他电阻的总电阻。如图所示，用电阻R去代替电阻R1和R2后，若电流表示数不变，电阻R即为R1和R2的总电阻。
（1）请结合并联电路的电流、电压特点及欧姆定律推导出：；
（2）请根据上述的推导式分析并联电路的总电阻是小于任何一个分电阻的。
22.运-20是我国自主研发的大型远程战略军用运输机，大幅提升了空军战略投送能力。在某次飞行测试中，运-20以恒定的大小为1.6×106N的推力沿水平方向匀速航行了10km。经测试，在该次航行中发动机的效率达到了50%。已知航空煤油的热值为4×107J/kg,求：
（1）此次航行中，飞机推力所做的功；
（2）此次航行中，消耗航空煤油的质量。
23.如图所示的电路中，电源电压恒定不变，R1、R2、R3均为定值电阻，其中R1=10Ω，R3=20Ω。
（1）当闭合开关S和S1，断开开关S2时，电流表示数为0.3A，求电源电压；
（2）当只闭合开关S时，求电压表的示数；
（3）当开关S、S1和S2均闭合时，电流表的示数为0.5A，求R2的阻值。
1.【答案】C
2.【答案】C
3.【答案】C
4.【答案】C
5.【答案】B
6.【答案】A
7.【答案】C
8.【答案】汽化
9.【答案】热值
10.【答案】同种
11.【答案】外界对气体做功，外界的机械能转化为气体的内能，气体的内能增大，温度升高
12.【答案】负
13.【答案】左
14.【答案】0.6
15.【答案】
16.【答案】2：3
17.【答案】解：由实物图知，两灯并联，开关在干路上，电流表在L1支路上，电路图如图所示：
。
18.【答案】冰的质量不同或大烧杯中水的质量不同 达到沸点后，试管中的水无法继续从外界吸热，故不能沸腾
19.【答案】A 使用前，电流表未调零 实验次数太少，不能得出普遍规律
20.【答案】（1） 0.5 电阻一定时，电流和电压成正比
21.【答案】由图可知，两电阻并联，设并联后的总电阻为R，
因为并联电路中各支路两端的电压相等，故 U1=U2=U，
则通过两电阻的电流和干路电流分别为：，
根据并联电路的电流规律可知：I=I1+I2，
所以：，
则：；
由 可知：
所以R＜R1、R＜R2，即并联电路的总电阻是小于任何一个分电阻的
22.【答案】（1）此次航行中，飞机推力所做的功为3.2×1010J （2）此次航行中，消耗航空煤油的质量为800kg
23.【答案】（1）电源电压为6V （2）电压表的示数为4V （3）R2的阻值为30Ω A点的电流IA/A
B点的电流IB/A
C点的电流IC/A
第一次测量
0.66
0.42
0.24
电压U/V
0.5
1.0
1.5
2.0
2.5
电流I/A
0.10
0.20
0.30
0.40
