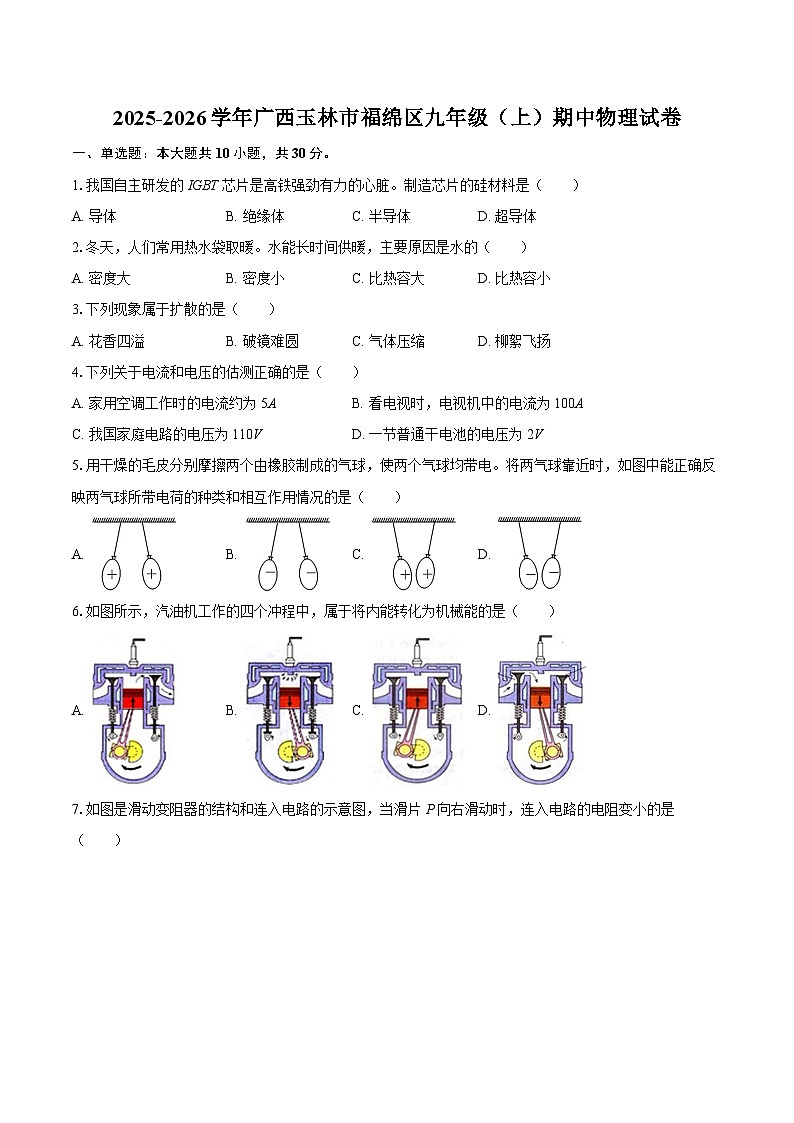

2025-2026学年广西玉林市福绵区九年级（上）期中物理试卷-自定义类型

这是一份2025-2026学年广西玉林市福绵区九年级（上）期中物理试卷-自定义类型，共10页。试卷主要包含了单选题，多选题，填空题，作图题，实验探究题，综合题等内容，欢迎下载使用。
1.我国自主研发的IGBT芯片是高铁强劲有力的心脏。制造芯片的硅材料是（ ）
A. 导体B. 绝缘体C. 半导体D. 超导体
2.冬天，人们常用热水袋取暖。水能长时间供暖，主要原因是水的（ ）
A. 密度大B. 密度小C. 比热容大D. 比热容小
3.下列现象属于扩散的是（ ）
A. 花香四溢B. 破镜难圆C. 气体压缩D. 柳絮飞扬
4.下列关于电流和电压的估测正确的是（ ）
A. 家用空调工作时的电流约为5AB. 看电视时，电视机中的电流为100A
C. 我国家庭电路的电压为110VD. 一节普通干电池的电压为2V
5.用干燥的毛皮分别摩擦两个由橡胶制成的气球，使两个气球均带电。将两气球靠近时，如图中能正确反映两气球所带电荷的种类和相互作用情况的是（ ）
A. B. C. D.
6.如图所示，汽油机工作的四个冲程中，属于将内能转化为机械能的是（ ）
A. B. C. D.

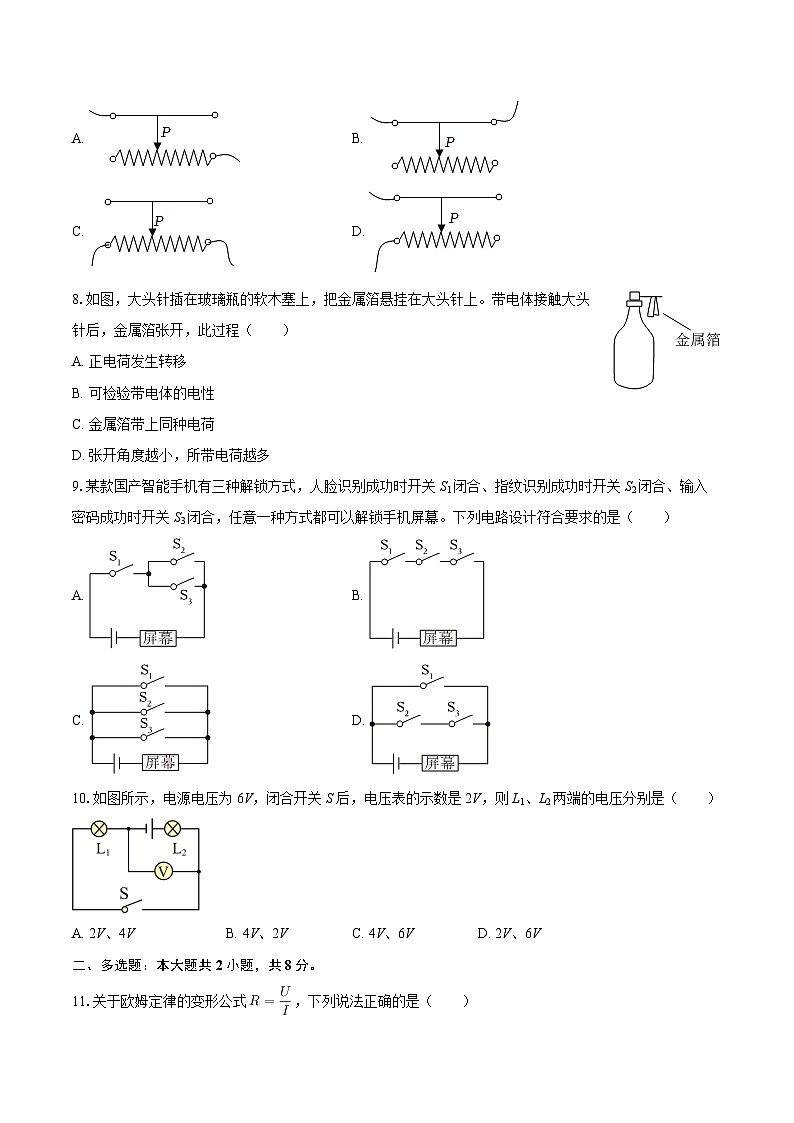

7.如图是滑动变阻器的结构和连入电路的示意图，当滑片P向右滑动时，连入电路的电阻变小的是（ ）
A. B.
C. D.
8.如图，大头针插在玻璃瓶的软木塞上，把金属箔悬挂在大头针上。带电体接触大头针后，金属箔张开，此过程（ ）
A. 正电荷发生转移
B. 可检验带电体的电性
C. 金属箔带上同种电荷
D. 张开角度越小，所带电荷越多
9.某款国产智能手机有三种解锁方式，人脸识别成功时开关S1闭合、指纹识别成功时开关S2闭合、输入密码成功时开关S3闭合，任意一种方式都可以解锁手机屏幕。下列电路设计符合要求的是（ ）
A. B.
C. D.
10.如图所示，电源电压为6V，闭合开关S后，电压表的示数是2V，则L1、L2两端的电压分别是（ ）
A. 2V、4VB. 4V、2VC. 4V、6VD. 2V、6V
二、多选题：本大题共2小题，共8分。

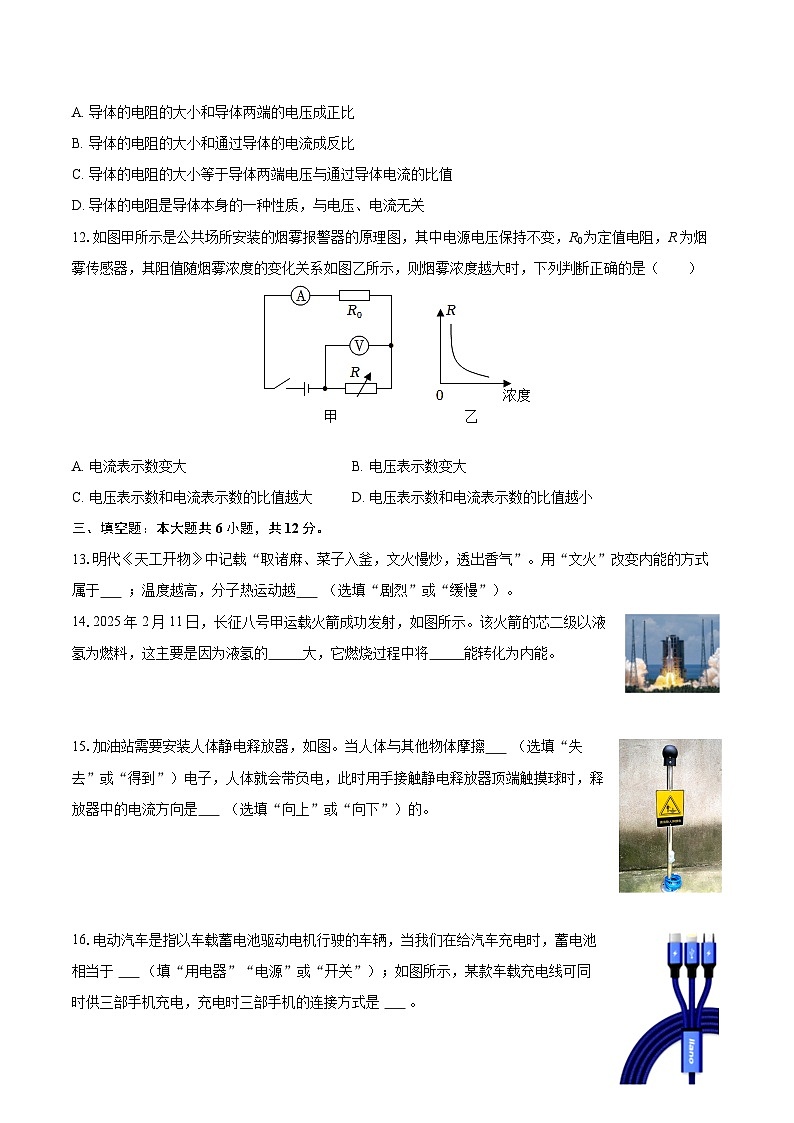

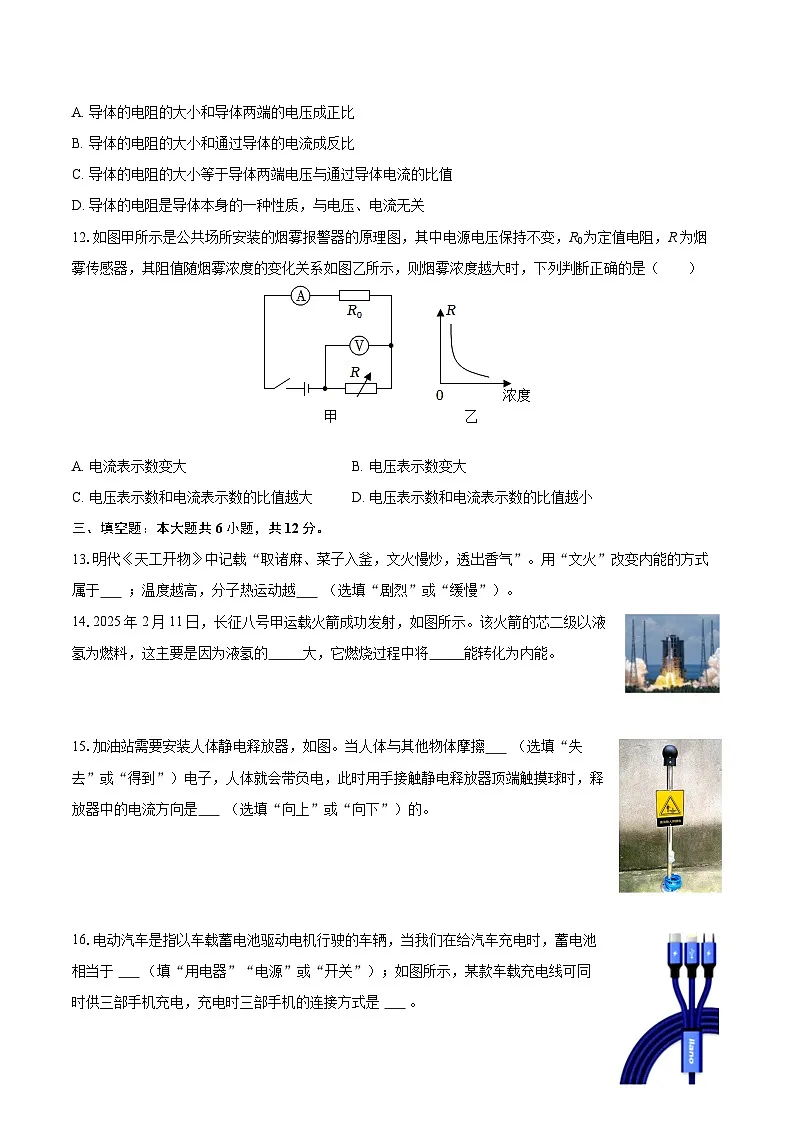

11.关于欧姆定律的变形公式，下列说法正确的是（ ）
A. 导体的电阻的大小和导体两端的电压成正比
B. 导体的电阻的大小和通过导体的电流成反比
C. 导体的电阻的大小等于导体两端电压与通过导体电流的比值
D. 导体的电阻是导体本身的一种性质，与电压、电流无关
12.如图甲所示是公共场所安装的烟雾报警器的原理图，其中电源电压保持不变，R0为定值电阻，R为烟雾传感器，其阻值随烟雾浓度的变化关系如图乙所示，则烟雾浓度越大时，下列判断正确的是（ ）
A. 电流表示数变大B. 电压表示数变大
C. 电压表示数和电流表示数的比值越大D. 电压表示数和电流表示数的比值越小
三、填空题：本大题共6小题，共12分。
13.明代《天工开物》中记载“取诸麻、菜子入釜，文火慢炒，透出香气”。用“文火”改变内能的方式属于 ；温度越高，分子热运动越 （选填“剧烈”或“缓慢”）。
14.2025年2月11日，长征八号甲运载火箭成功发射，如图所示。该火箭的芯二级以液氢为燃料，这主要是因为液氢的 大，它燃烧过程中将 能转化为内能。
15.加油站需要安装人体静电释放器，如图。当人体与其他物体摩擦 （选填“失去”或“得到”）电子，人体就会带负电，此时用手接触静电释放器顶端触摸球时，释放器中的电流方向是 （选填“向上”或“向下”）的。
16.电动汽车是指以车载蓄电池驱动电机行驶的车辆，当我们在给汽车充电时，蓄电池相当于 （填“用电器”“电源”或“开关”）；如图所示，某款车载充电线可同时供三部手机充电，充电时三部手机的连接方式是 。
17.两个定值电阻R1、R2串联在电路中，已知R1：R2=7：8，则通过R1、R2的电流之比I1：I2为 ，R1、R2两端的电压之比U1：U2为 。
18.噪声污染是当代社会四大污染之一。小明为班级教室设计了一个检测噪声强弱的电路图，如甲图所示。电源电压恒定不变，定值电阻R0，声敏电阻R的阻值随声音强弱变化的关系如乙图所示。在某次检测中，当噪声为80dB时，电流表示数为0.4A；当噪声为50dB时，电流表示数为0.2A。电路中的电流随声音强度增大而 ，电源电压是 V。
四、作图题：本大题共3小题，共6分。
19.请根据如图所示的实物图，画出对应的电路图。
20.测量标有“2V，0.5A”字样的小灯泡正常发光时的电阻，请用笔画线代替导线将图中的电路连接完整，要求：滑动变阻器的滑片P向右移动时，电流表的示数变小。
21.请在如图所示电路的两个“〇”中填入电压表或电流表的电路元件符号，使小灯泡正常发光。
五、实验探究题：本大题共4小题，共25分。
22.有横截面积相同的1.0m长的镍铬丝、0.8m长的锰铜丝和0.5m长的康铜丝各一根，小晶通过实验研究材料、长度对金属丝电阻的影响。其他器材有：干电池、开关、带夹子的导线若干、电流表、1m长的刻度尺。
（1）要研究长度对电阻的影响，应选择______（选填“同一”或“不同”）金属丝。当镍铬丝接入电路的长度为60.0cm时，电流表示数为0.9A。改变长度并记录电流值填入上表，随着长度减小，电路中电流变______，表明电阻变______；
（2）要研究材料对电阻的影响，可使上述三根金属丝接入电路的长度均为______m（选填“0.4”、“0.7”或“0.9”）；
（3）完成探究后，小晶将镍铬丝与小灯泡串联接入电路，模拟一个简易调光台灯，当观察到小灯泡变暗时，可推断镍铬丝接入电路的长度变______。
23.图甲是小明“探究并联电路电流规律”的实验电路图。
（1）连接电路时，电流表应______（选填“串联”或“并联”）在被测电路中。若要测量干路电流，则电流表应接在甲图中的______点；
（2）闭合开关，小明同学在测量A处的电流时，发现电流表的指针偏转如图乙所示，原因是电流表的______；在排除故障后，电流表的示数如图丙所示，其示数为______A；
（3）如上表所示是小明得出的实验数据，分析数据得到的结论是：______（用IA、IB、IC表示）。为了验证结论的普遍性，小明采用了更换______（选填“相同”或“不同”）规格的灯泡继续实验的方法进行验证。
24.在探究“不同物质吸热能力”的实验中，实验装置如图甲、乙所示。
（1）实验中应取______（选填“质量”或“体积”）相同的甲、乙两种液体，分别倒入相同的烧杯中，使用规格______（选填“相同”或“不同”）的酒精灯加热。实验中通过______（选填“升高的温度”或“加热时间”）来比较甲和乙两种液体吸收热量的多少；
（2）实验数据如下表所示，______液体升温快，______液体的吸热能力强（选填“甲”或“乙”）；
（3）图丙中①是乙加热时温度随时间变化的图线，如果将初温相同的乙物质质量增加到原来的2倍，不考虑热损失，用相同的酒精灯加热，再绘制出一条温度随时间变化的图线，则为图中的第______条（选填“①”、“②”或“③”）；
（4）在对实验进行反思时，他们认为原方案有需要两次加热耗时长等缺点，因此改进方案并设计了图丁所示的装置。与原方案相比，该方案除克服了上述缺点外还具有的优点是______。（答出一个即可）
25.为了完成“探究电流与导体两端电压的关系”的实验，小玉和同学们准备了以下器材：电压恒定的电源（6V）、定值电阻（10Ω）、电流表（0～0.6A）、电压表（0～15V）、滑动变阻器（50Ω 1 A）等。
（1）连接电路前，应将开关______，滑动变阻器的滑片置于______（选填“A”或“B”）端；
（2）小玉按图甲连接好电路后，闭合开关，发现电压表示数接近电源电压，电流表几乎无示数，电路故障为______（选填答案序号）；
A.电流表处存在断路
B.滑动变阻器短路
C.定值电阻R断路
（3）小玉根据实验数据绘制的I-U图像，如图乙所示，分析图像初步得到结论：电阻一定时，通过导体的电流与导体两端的电压成______比；
（4）另一同学在实验过程中误将定值电阻接成了小灯泡，所绘制的I-U图像如丙图所示，发现图像并不是一条直线，原因是______。接下来，小组成员又对实验过程中通过滑动变阻器的电流与其两端的电压的关系进行了思考，大致画出了滑动变阻器的I-U图像。图丁为三位同学画出的图像，其中正确的是______（选填“A”、“B”或“C”），你判断的理由是______。
六、综合题：本大题共2小题，共19分。
26.无人驾驶汽车是一种智能汽车，主要依靠车内以计算机系统为主的智能驾驶仪来实现无人驾驶。某无人驾驶汽车沿水平路面匀速直线行驶8400m,消耗柴油2.1kg,汽车受到的牵引力是2000N，c水=4.2×103J/（kg•℃），（q柴油=4.7×107J/kg,q氢气=1.4×108J/kg），求：
（1）消耗的柴油完全燃烧释放的热量；
（2）若2.1kg柴油完全燃烧释放的热量全部被水吸收，可将多少千克水从20℃加热到70℃；
（3）近年来我国的氢能源汽车产业快速发展，如果该汽车使用氢气作为燃料，且氢气完全燃烧产生热量的40%用于牵引力做功，则该过程需要消耗多少kg的氢气？
（4）提高热机的效率具有哪些积极意义？请你写出一条。
27.某电子体重秤的原理如图甲所示，电源电压为6V，用于显示体重的仪表由电压表改装而成，测量范围为0～3V，定值电阻R0的阻值为60Ω，压敏电阻R上方放置一轻质绝缘踏板，R的阻值与它所受压力的关系如图乙所示，闭合开关S后，求：
（1）空载时，已知电压表示数为1.2V，电路中的电流；
（2）该装置所能测量的最大压力；
（3）为使体重秤最大可测量的质量达到115kg,在保持电压表测量范围不变的前提下，请设计一种可行的方案，并通过计算进行说明。（g取10N/kg）
1.【答案】C
2.【答案】C
3.【答案】A
4.【答案】A
5.【答案】B
6.【答案】B
7.【答案】A
8.【答案】C
9.【答案】C
10.【答案】A
11.【答案】CD
12.【答案】AD
13.【答案】热传递
剧烈

14.【答案】热值
化学

15.【答案】得到
向上

16.【答案】用电器
并联

17.【答案】1：1
7：8

18.【答案】增大
6

19.【答案】解：由实物图知，两灯串联，开关控制整个电路，由此画出电路图如图所示：

20.【答案】
21.【答案】解：因为电压表与灯并联，电流表与灯串联，所以上方圈为电压表，下方圈为电流表，如下图所示：

22.【答案】同一;大;小 0.4 大
23.【答案】串联;C 电流表的正负接线柱接反了;0.24 IC=IA+IB;不同
24.【答案】质量;相同;加热时间 乙;甲 ③ （4）用同一热源加热，确保相同时间内两种液体吸收的热量相等；（或两种液体受热均匀）
25.【答案】断开;B C 正 灯丝电阻随温度的升高而增大;C;灯两端的电压与变阻器两端的电压和等于电源电压，通过灯与变阻器的电流相等
26.【答案】（1）消耗的柴油完全燃烧释放的热量为8.4×107J （2）若2.1kg柴油完全燃烧释放的热量全部被水吸收，可将400千克水从20℃加热到70℃ （3）该过程需要消耗0.3kg的氢气 （4）减少有害气体的排放量，降低对空气的污染或减少燃料的消耗，节约能源
27.【答案】（1）电路中的电流是0.02A （2）该装置所能测量的最大压力为900N （3）此时在电源与开关之间串联一个的阻值为50Ω的电阻 长度/cm
60.0
40.0
20.0
电流/A
0.9
1.33
2.61
A点电流
B点电流
C点电流
0.12A
0.16A
0.28A
加热时间/min
0
1
2
3
4
甲的温度/℃
30
34
38
42
46
乙的温度/℃
10
18
26
34
42
