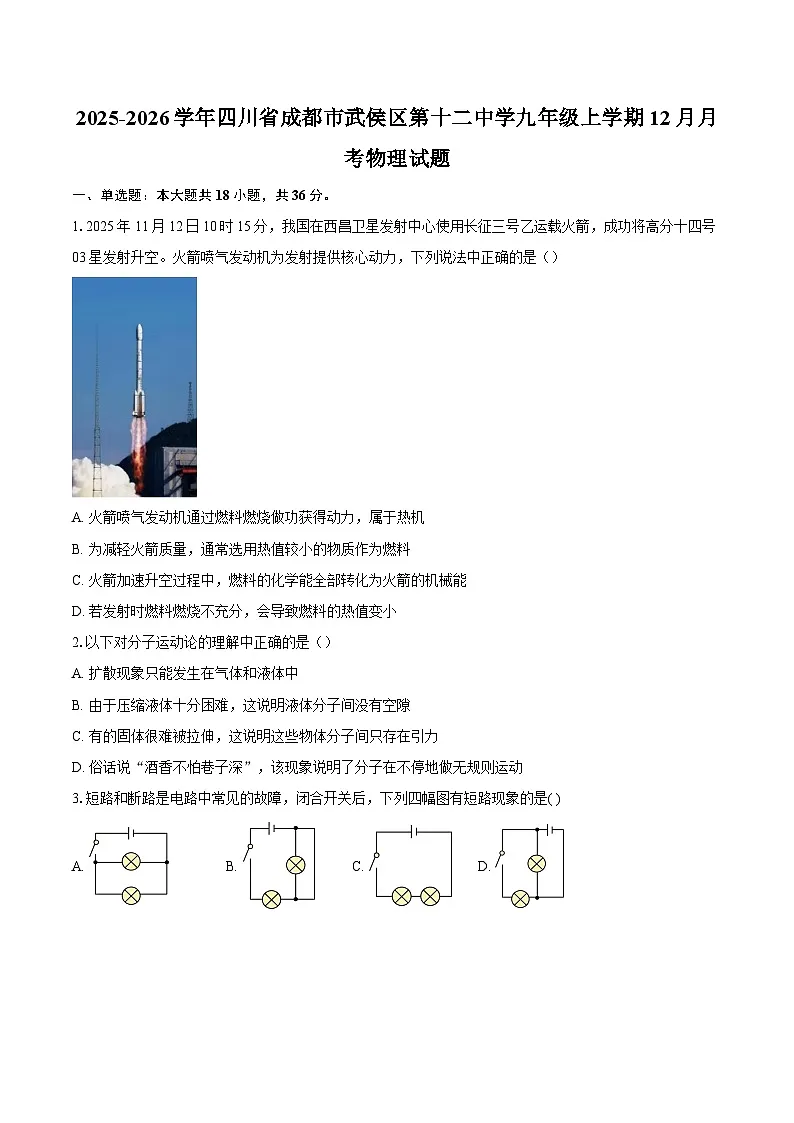

1.2025年11月12日10时15分，我国在西昌卫星发射中心使用长征三号乙运载火箭，成功将高分十四号03星发射升空。火箭喷气发动机为发射提供核心动力，下列说法中正确的是（）
A. 火箭喷气发动机通过燃料燃烧做功获得动力，属于热机
B. 为减轻火箭质量，通常选用热值较小的物质作为燃料
C. 火箭加速升空过程中，燃料的化学能全部转化为火箭的机械能
D. 若发射时燃料燃烧不充分，会导致燃料的热值变小
2.以下对分子运动论的理解中正确的是（）
A. 扩散现象只能发生在气体和液体中
B. 由于压缩液体十分困难，这说明液体分子间没有空隙
C. 有的固体很难被拉伸，这说明这些物体分子间只存在引力
D. 俗话说“酒香不怕巷子深”，该现象说明了分子在不停地做无规则运动
3.短路和断路是电路中常见的故障，闭合开关后，下列四幅图有短路现象的是( )
A. B. C. D.

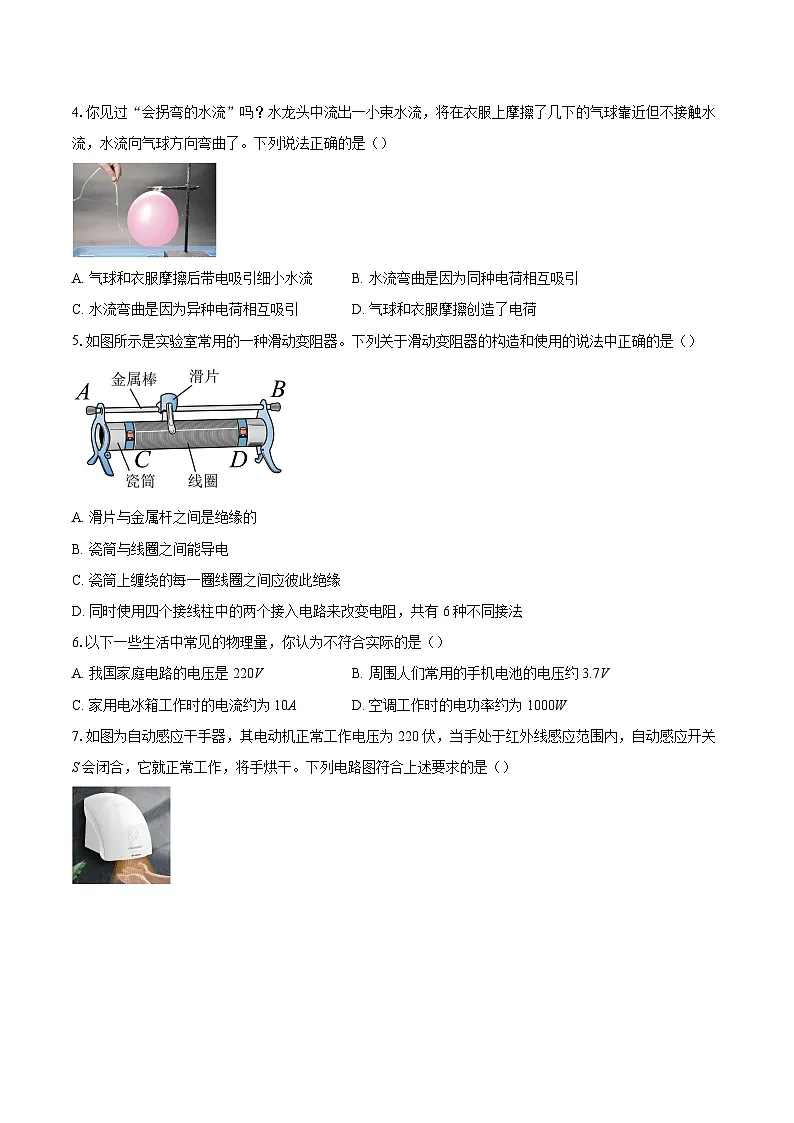

4.你见过“会拐弯的水流”吗？水龙头中流出一小束水流，将在衣服上摩擦了几下的气球靠近但不接触水流，水流向气球方向弯曲了。下列说法正确的是（）
A. 气球和衣服摩擦后带电吸引细小水流B. 水流弯曲是因为同种电荷相互吸引
C. 水流弯曲是因为异种电荷相互吸引D. 气球和衣服摩擦创造了电荷
5.如图所示是实验室常用的一种滑动变阻器。下列关于滑动变阻器的构造和使用的说法中正确的是（）
A. 滑片与金属杆之间是绝缘的
B. 瓷筒与线圈之间能导电
C. 瓷筒上缠绕的每一圈线圈之间应彼此绝缘
D. 同时使用四个接线柱中的两个接入电路来改变电阻，共有6种不同接法
6.以下一些生活中常见的物理量，你认为不符合实际的是（）
A. 我国家庭电路的电压是220VB. 周围人们常用的手机电池的电压约3.7V
C. 家用电冰箱工作时的电流约为10AD. 空调工作时的电功率约为1000W

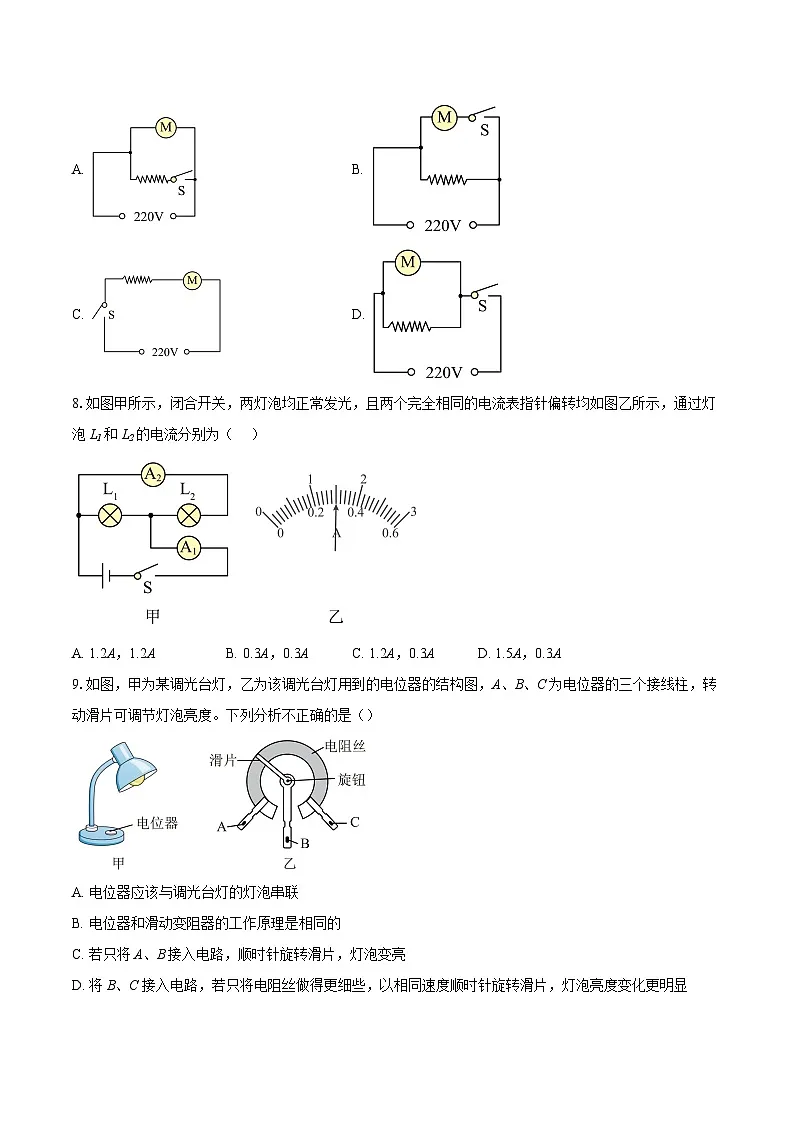

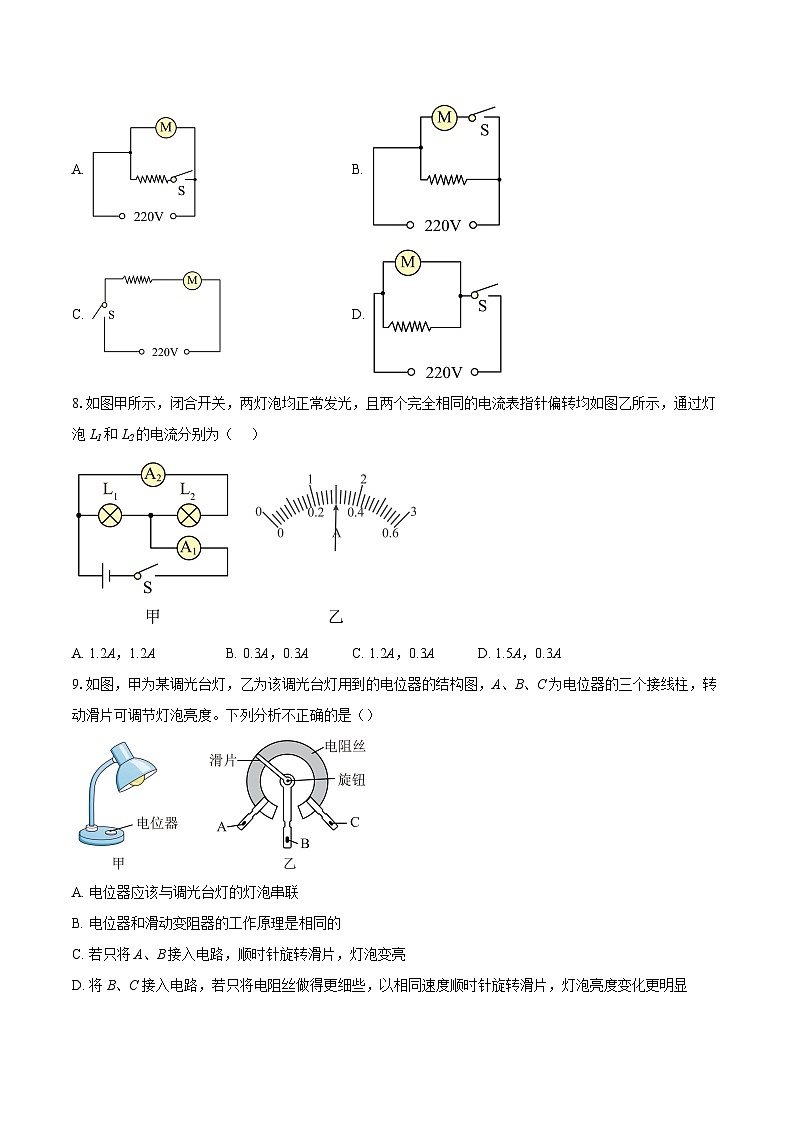

7.如图为自动感应干手器，其电动机正常工作电压为220伏，当手处于红外线感应范围内，自动感应开关S会闭合，它就正常工作，将手烘干。下列电路图符合上述要求的是（）
A. B.
C. D.
8.如图甲所示，闭合开关，两灯泡均正常发光，且两个完全相同的电流表指针偏转均如图乙所示，通过灯泡L1和L2的电流分别为（ ）
A. 1.2A，1.2AB. 0.3A，0.3AC. 1.2A，0.3AD. 1.5A，0.3A
9.如图，甲为某调光台灯，乙为该调光台灯用到的电位器的结构图，A、B、C为电位器的三个接线柱，转动滑片可调节灯泡亮度。下列分析不正确的是（）
A. 电位器应该与调光台灯的灯泡串联
B. 电位器和滑动变阻器的工作原理是相同的
C. 若只将A、B接入电路，顺时针旋转滑片，灯泡变亮
D. 将B、C接入电路，若只将电阻丝做得更细些，以相同速度顺时针旋转滑片，灯泡亮度变化更明显
10.如图所示，“晶圆”是指集成电路制作所用的硅晶片，经过切割加工成为芯片，主要使用的是（）
A. 复合材料B. 超导材料C. 纳米材料D. 半导体材料
11.灯泡L1、L2分别标有“220V；100W”、“220 V；40 W”字样，将它们接入220V的电路中，则（ ）
A. 两灯并联时，灯 L2较亮B. 两灯并联时，亮度相同
C. 两灯串联时，灯 L2较亮D. 两灯串联时，亮度相同
12.小明家的电能表9月1日时的示数如图所示，下列说法正确的是（）
A. 电能表是计量电功率的仪表
B. 该电能表正常工作的最大功率不超过8800W
C. 8月份小明家消耗的电能是1242.8kW·h
D. 电能表转盘转动次数越多说明消耗的电能越快
13.R0是定值电阻，R是红外线热敏电阻，其阻值随人体温度变化的图像如图丙所示。闭合开关S后，对该电路分析正确的是（ ）
A. 体温越高，R的阻值越大B. 体温越高，电压表的示数越大
C. 体温越低，R两端的电压越小D. 体温越低，通过的电流越大
14.如图所示为灯泡L和定值电阻R的图象，下列说法正确的是（ ）
A. 定值电阻R的图象为图乙
B. 定值电阻R的阻值为
C. 若将L和R并联在电源电压为的电路中，则干路电流为
D. 若只将L和R串联在电路中，电路中电流为，则电源电压为
15.每当换季的时候诊所都会比较忙，为此小梦帮妈妈设计了如图所示的输液提示器电路图，其中电源电压恒为6V，R为滑动变阻器，其规格为“20Ω，1A”，L为标有“5V，2.5W”的小灯泡，灯丝电阻不变，电压表量程为。在输液过程中，为保护电路中所有元件的安全，下列说法正确的是（ ）
A. 滑片P随着药液的减少而下滑B. 电压表示数变大
C. 电路消耗的最大功率为3WD. 电路的最大电流为0.8A
16.关于温度、内能和热量，下列说法正确的是（）
A. 温度高的物体内能一定大
B. 物体的内能增加，一定是从外界吸收了热量
C. 物体的温度越高，含有的热量越多
D. 内能少的物体也可能将能量传递给内能多的物体
17.质量相同的甲、乙两种物质从固态开始加热，它们在相同时间内吸收的热量相等，加热时间都为7min，它们的温度随时间变化的图像如图所示。下列说法正确的是（）
A. 甲在3min~6min内是液态B. 甲是晶体，乙是非晶体
C. 在3min~6min内，甲的内能保持不变D. 在固态时，甲的比热容小于乙的比热容
18.在如图所示的电路中，电源电压保持不变。闭合开关S，电路正常工作。一段时间后，发现两个电表的示数都发生变化，且灯熄灭。电路中除灯L和电阻R以外的元件均保持完好，则下列判断中正确的是（ ）
A. 若电流表的示数变大，R一定短路B. 若电流表的示数变小，R可能短路
C. 若电压表的示数变大，R一定断路D. 若电压表的示数变大，L可能断路
二、多选题：本大题共2小题，共6分。
19.如图甲所示的电路中，电源电压恒为12V、电流表（0~0.6A）、电压表（0~15V）、滑动变阻器标有“?Ω 1 A”字样，虚线框内是一个定值电阻或是一个规格为“6V 0.5A”的小灯泡（阻值会随温度变化而发生改变），闭合开关，在元件安全的前提下，使滑片P移动范围最大，得到滑动变阻器的I-U图像如图乙。则以下说法正确的是（ ）
A. 虚线框内是小灯泡
B. 电路的最大电流为0.6A
C. 虚线框内元件和滑动变阻器的阻值相等时，滑动变阻器的阻值为12Ω
D. 滑动过程中滑动变阻器最大阻值为20Ω
20.把标有“6V 3W”的小灯泡与最大阻值为100Ω的滑动变阻器连接在电源电压恒为18V电路中，各电表选择的量程如下图所示，要求闭合开关后两电表的示数均不超过所选量程，且灯泡两端电压不允许超过额定值（灯丝电阻不变）｡下列说法正确的是（）
A. 在滑动变阻器滑片向左移动的过程中，电流表示数变大，电压表示数变小
B. 电路的总功率最大值为10.8W
C. 小灯泡的电功率最小值为0.75W
D. 滑动变阻器允许调节的范围是18Ω~60Ω
三、填空题：本大题共9小题，共18分。
21.在干燥的天气里，小美同学站在平面镜前用塑料梳子梳头，发现越梳头发越蓬松，因为梳头时梳子与头发摩擦使头发带上了同种电荷而相互 ；若梳子带上负电荷，则说明摩擦过程中梳子 电子。
22.用充电桩给汽车的电瓶充电时，电瓶相当于 （选填“电源”、“开关”或“用电器”）。用水来给汽车发动机散热比其它液体效果好，是由于水的 大的特点。
23.小昕家中有两个电饭锅甲和乙，甲的铭牌标注“110V 1200W”，乙的铭牌标注“220V 800W”。它们正常工作时，电饭煲甲消耗电能更 ，若还想知道它们在正常工作的情况下煮好同样的一锅饭谁更节能，她还需要测量的一个物理量是 。
24.如图所示，在矿泉水瓶上打一个孔，在瓶内喷入酒精，用纸杯倒扣在瓶口。用点火枪点燃酒精，纸杯飞起来，这相当于内燃机的 （选填“压缩”或“做功”）冲程。一台单缸四冲程汽油机，飞轮转速为3000r/min。则该汽油机每分钟内做功 次。
25.如图所示，若要使灯L1、L2串联，则应只闭合开关 ；只闭合开关S2、S3，则小灯泡 能够发光。
26.如图甲是灯泡L的调光电路图，通过改变滑动变阻器R的位置和开关S的开闭改变灯泡亮度，滑动变阻器铭牌为“10Ω 1 A”，电源电压3V，通过灯丝的电流与灯泡两端电压关系如图乙。当S闭合，滑片P在b端时，电路消耗的功率为 .W。当S断开，移动滑片P，此时灯泡两端电压为2V，滑动变阻器消耗的功率为 .W。
27.如图所示的电能表示数是 .kW•h。若单独使用一个额定功率为1000W的电饭锅煮饭，该电能表的转盘转过900转，则煮饭时间是 .min。
28.如图甲为一款养生壶，它有加热和保温两个挡位，其加热原理如图乙所示。养生壶的额定电压为220V，R1、R2均是发热电阻，其中R1=44Ω，R2=506Ω。养生壶正常工作时，开关置于“2”时为 挡位，当养生壶处于加热挡位正常工作3min产生的热量为 .J。
29.有两个电阻器R1、R2，R1标有“30Ω 0.1 A”字样，R2标有“20Ω 0.2 A”字样。将R1、R2并联，并联后电路两端允许加的最大电压是 .V，R1、R2消耗的功率之比是 。
四、作图题：本大题共2小题，共4分。
30.请在如图电路的“〇”中填适当电表符号，使开关闭合后R1和R2均能工作。
31.根据如图所示的电路实物图，请在图方框内画出正确电路图（图中要标出、、、）。
五、实验探究题：本大题共2小题，共12分。
32.小明利用图甲所示的电路测量未知电阻Rx的阻值。
(1)闭合开关前，电流表的指针指在零刻度线左侧，原因是 。
(2)闭合开关，调节滑动变阻器，当电压表示数为2V时，电流表的示数为0.5A，由这组数据计算出Rx的阻值为 .Ω；
(3)接下来小明继续调节滑动变阻器，测量并记录多组实验数据。小明这样多次测量的目的是 ；
(4)小明认为用一块电流表和一个已知阻值的定值电阻R0也能测出未知电阻Rx的阻值，于是他又设计了如图乙所示的电路图，并进行如下实验操作：
①闭合S、S1，此时电流表的示数为I；②闭合S、断开S1，此时电流表的示数为I1；
③求未知电阻Rx的表达式为：Rx= 。（用R0、I、I1表示）
33.某学习小组在老师的指导下，探究电流通过导体时产生热量的多少跟什么因素有关。他们用的实验器材如图所示，两个透明容器中密封着等量空气，U形管中液面最初相平，两个密闭容器中都有一段电阻丝。
(1)实验中通过观察U形管中液面 ，可以比较电流通过导体产生热量的多少。
(2)图甲中将两段阻值不同的电阻丝串联连接，探究的是电流产生的热量与 大小关系。
(3)将图甲中开关闭合，通电一段时间后， （选填“左”或“右”）侧U形管中液面高度变化大。
(4)如果让两个密闭容器中电阻丝的电阻值一样大，在其中一个容器的外部将一个相同阻值的电阻丝和这个容器内的电阻丝并联（如图乙所示），此时通过两容器中电阻丝的电流 （选填“相等”或“不相等”）。在通电时间相同的情况下，左侧U形管中液面高度变化大，由此得到的结论是 。
六、计算题：本大题共3小题，共24分。
34.某物理兴趣小组的同学，用天然气灶给10kg的水加热，同时他们绘制了如图所示的加热过程中水温随时间变化的图线。若在6min内完全燃烧了0.2kg的天然气，【，天然气的热值为】求：
(1)经过6min时间加热，水所吸收的热量；
(2)天然气灶烧水时的热效率。
35.如图为某款家用水暖电热毯的简化电路图，其中R、R1、R2、均为加热电阻。该电热毯具有“调温”和“恒温”两挡，开关接1为“调温”挡，功率变化范围为50W~100W，开关接2为“恒温”挡，功率为33W。求：
(1)电热毯在恒温挡时的电流；
(2)可变电阻R的最大阻值。
36.在如图所示的电路中，理想电源电压可调，灯L上标有“6V，6W”字样（灯丝阻值不变），R1为定值电阻，滑动变阻器R2上标有“2A”字样，且Rab=Rbc=Rcd，电流表量程0~3A，电压表量程0~9V，调节电源电压至某电压后，只闭合开关S2，移动滑片P至b点时，电压表示数为2V；移动滑片P至c点时，电压表示数为Uc；移动滑片P至d点时，电压表示数为3V。
（1）调节电源电压至6V后，同时闭合开关S1、S2、S3，灯泡正常发光，此时电流表示数为1.6A，求R1的阻值；
（2）Uc等于多少？（保留1位小数）
（3）当只闭合开关S2时，移动滑片P，保证电路安全前提下，要求至少有一个电表示数不低于量程的一半，则电源可调的最高电压与最低电压的差值为多少？
七、综合题：本大题共1小题，共10分。
37.导电性是纯净水的重要指标之一，水中杂质含量越少，水越纯净，导电性越差。用如图甲所示电路测量纯净水电阻的大小，电源电压，电流表 A的量程为0~5mA、为定值电阻、 G为装满水的柱状玻璃管、为玻璃管内纯净水的电阻。 G两端为导电活塞，右端活塞固定，左端活塞可以自由地移动，从而改变玻璃管内纯净水柱的长度L。玻璃管侧壁连有一个阀门K，可以按需调节玻璃管内水量。

(1)闭合开关S，若活塞左移，则电流表的示数 ；（选填“变大”“不变”或“变小”）
(2)闭合开关S，改变玻璃管中水柱的长度L，读出对应的电流表的示数I，多次实验，采集不同数据，并绘制出的图像。如图乙中实线a所示，当时，玻璃管中纯净水的电阻大小为 .Ω；若电路中电流表示数为I，则玻璃管中纯净水电阻的表达式为 （用题目中已知物理量符号U、I、表示，单位均为国际单位）；
(3)小明换另一种纯净水b，重复上述实验步骤，采集数据，绘制出的图像如图乙中虚线b所示，则a、b两种水，更纯净的是 。（选填“a”或“b”）
1.【答案】D
2.【答案】D
3.【答案】B
4.【答案】A
5.【答案】C
6.【答案】C
7.【答案】D
8.【答案】C
9.【答案】C
10.【答案】D
11.【答案】C
12.【答案】B
13.【答案】B
14.【答案】D
15.【答案】C
16.【答案】D
17.【答案】D
18.【答案】D
19.【答案】BD
20.【答案】AC
21.【答案】排斥
得到

22.【答案】用电器
比热容

23.【答案】快
时间

24.【答案】做功
1500

25.【答案】S3
L2

26.【答案】0.9
0.25

27.【答案】231.6
18

28.【答案】保温
1.98×105

29.【答案】3
2∶3

30.【答案】
31.【答案】​​​​​​​
32.【答案】电流表没有调零
4
减小误差
​​​​​​​

33.【答案】高度差​​​​​​​
电阻
右
不相等
当电阻和通电时间相同时，电流越大，电流产生的热量越多

34.【答案】(1)
(2)
【详解】（1）由图像可知，经过6min时间加热，水温从 升高到 ，则水所吸收的热量为
（2）完全燃烧0.2kg的天然气放出热量为
则天然气灶烧水时的热效率为
​​​​​​​

35.【答案】(1)0.15A
(2)484Ω
【详解】（1）开关接2为“恒温”挡，功率为33W，由 可得，电热毯在恒温挡时的电流
（2）开关接1为“调温”挡，由图可知，当开关接1，滑片在最右端，电路中只有R2接入电路，为调温挡最大功率100W， R2的阻值为
滑片在最左端，可变电阻R达到最大值，R与R2串联，电路中的电阻最大，电功率最小为50W，此时电路中的总电阻
根据串联电路的电阻特点可知，可变电阻R的最大阻值为
可变电阻R的最大阻值484Ω。

36.【答案】（1）10Ω；（2）2.7V；（3）23V
【详解】解：（1）调节电源电压至6V后，同时闭合开关S1、S2、S3，变阻器短路，灯泡L与定值电阻R1并联，电流表测干路的电流，根据P=UI知小灯泡正常发光的电流为
根据并联电路电流的规律可知通过定值电阻R1的电流为
I1=I-IL=1.6A-1A=0.6A
由欧姆定律可知R1的阻值
（2）调节电源电压至某电压后，只闭合开关S2，滑动变阻器R2与定值电阻R1串联，电压表测量滑动变阻器两端的电压，电流表测量电路中的电流，移动滑片P至b点时，电压表示数为2V，根据串联电路电阻的规律和欧姆定律，即
①
移动滑片P至d点时，电压表示数为3V，故有
②
由
Rab=Rbc=Rcd
可知
Rad=3Rab ③
①除以②得出
④
将③代入④得
整理得
Rab=R1=10Ω
故
Rad=3Rab=3×10Ω=30Ω
Rac=2Rab=2×10Ω=20Ω
将
R1=Rab=10Ω
代入①有
此时的电源电压为
U′=4V
移动滑片P至c点时，电压表示数为
（3）因串联电路中各处的电流相等，且两表的量程分别是0～3A和0～9V，所以，当电压表的示数U2=9V且电路中的电流I0=2A时，电源的电压最大，因串联电路中总电压等于各分电压之和，所以，由欧姆定律可得电源的最大电压
U大= I0R1+U2=2A×10Ω+9V=29V
因保证电路安全前提下，要求至少有一个电表示数不低于量程的一半：
①当滑动变阻器接入电路中的电阻最大为Rad=30Ω（电路中电流最小）且电压表的示数U2′=4.5V时，电源的电压可能最小，此时电路中的电流
由欧姆定律可和此时R1两端的电压
U1′=I′R1=0.15A×10Ω=1.5V
根据串联电路电压的规律，则电源的最小电压
U小1=U1′+U2′=1.5V+4.5V=6V
②当电流表示数为 ，同时电压表示数为0（即变阻器滑片在最左端）时，电源电压可能最小，由欧姆定律有
因为
U小1
