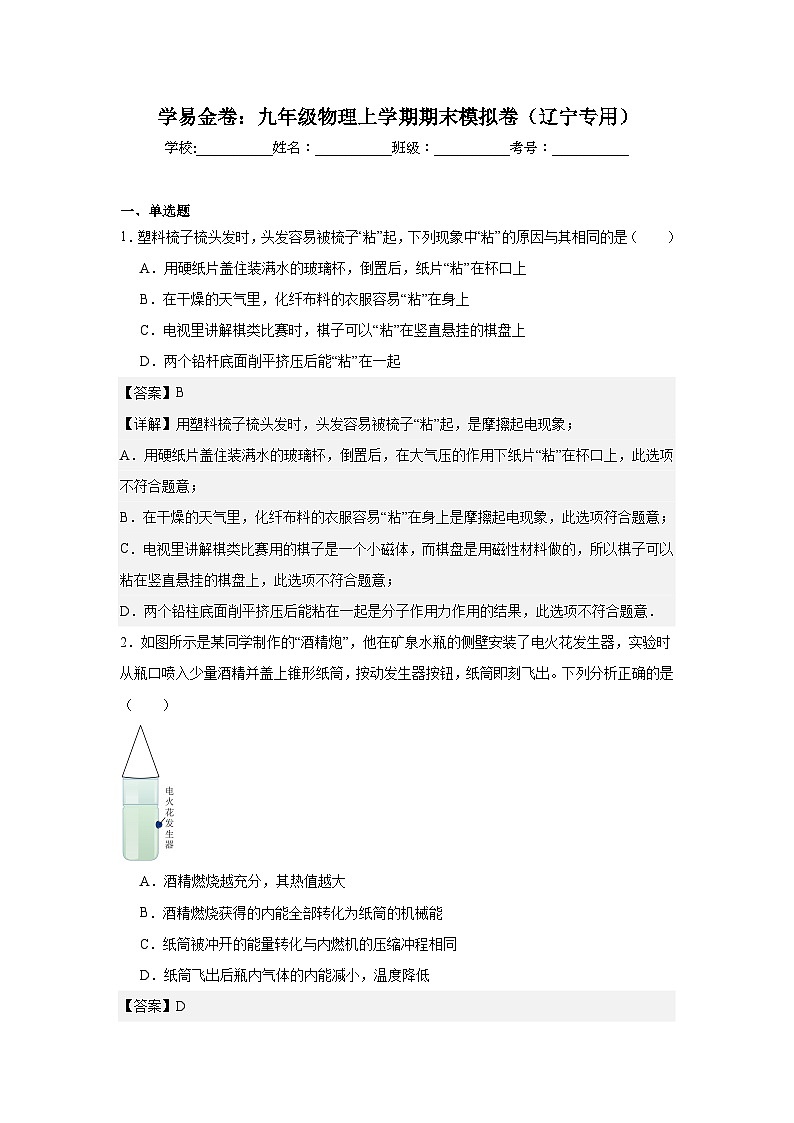

2025-2026九年级物理上学期期末模拟卷（辽宁专用）

这是一份2025-2026九年级物理上学期期末模拟卷（辽宁专用），共20页。试卷主要包含了单选题，多选题，填空题，作图题，实验题，计算题，综合题等内容，欢迎下载使用。

一、单选题
1．塑料梳子梳头发时，头发容易被梳子“粘”起，下列现象中“粘”的原因与其相同的是（ ）
A．用硬纸片盖住装满水的玻璃杯，倒置后，纸片“粘”在杯口上
B．在干燥的天气里，化纤布料的衣服容易“粘”在身上
C．电视里讲解棋类比赛时，棋子可以“粘”在竖直悬挂的棋盘上
D．两个铅杆底面削平挤压后能“粘”在一起
【答案】B
【详解】用塑料梳子梳头发时，头发容易被梳子“粘”起，是摩擦起电现象；
A．用硬纸片盖住装满水的玻璃杯，倒置后，在大气压的作用下纸片“粘”在杯口上，此选项不符合题意；
B．在干燥的天气里，化纤布料的衣服容易“粘”在身上是摩擦起电现象，此选项符合题意；
C．电视里讲解棋类比赛用的棋子是一个小磁体，而棋盘是用磁性材料做的，所以棋子可以粘在竖直悬挂的棋盘上，此选项不符合题意；
D．两个铅柱底面削平挤压后能粘在一起是分子作用力作用的结果，此选项不符合题意．
2．如图所示是某同学制作的“酒精炮”，他在矿泉水瓶的侧壁安装了电火花发生器，实验时从瓶口喷入少量酒精并盖上锥形纸筒，按动发生器按钮，纸筒即刻飞出。下列分析正确的是（ ）

A．酒精燃烧越充分，其热值越大
B．酒精燃烧获得的内能全部转化为纸筒的机械能
C．纸筒被冲开的能量转化与内燃机的压缩冲程相同
D．纸筒飞出后瓶内气体的内能减小，温度降低
【答案】D

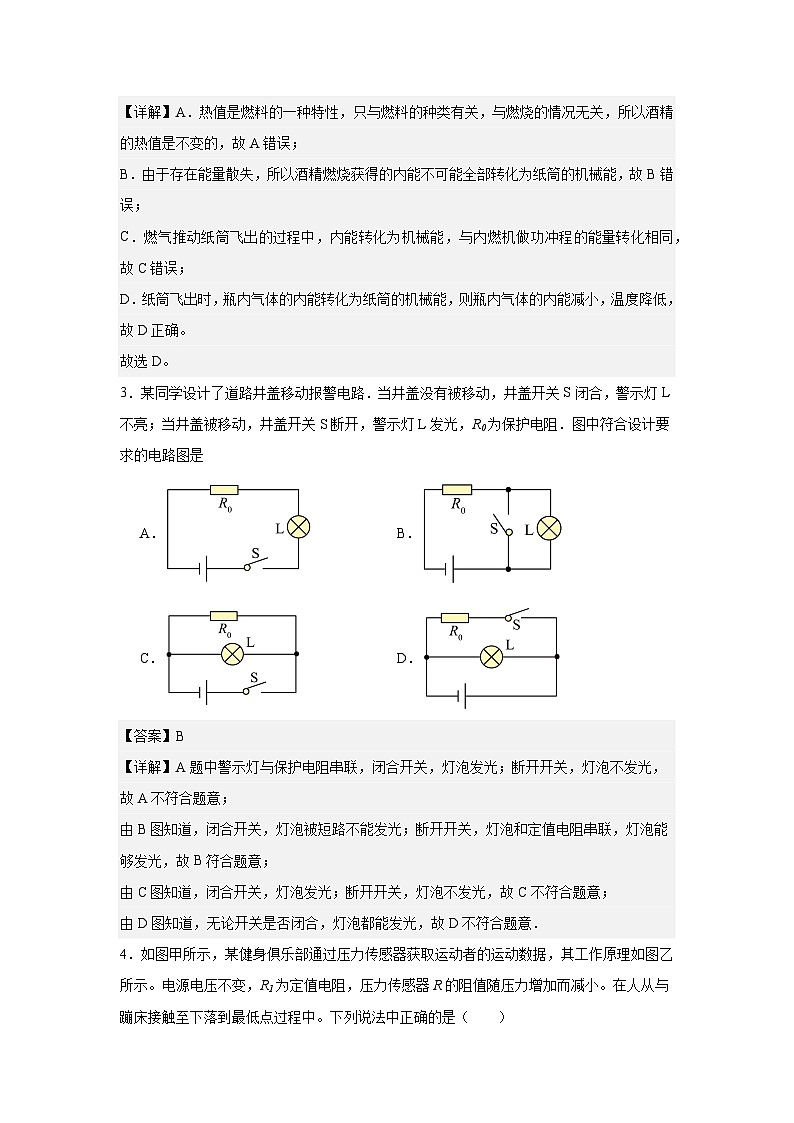

【详解】A．热值是燃料的一种特性，只与燃料的种类有关，与燃烧的情况无关，所以酒精的热值是不变的，故A错误；
B．由于存在能量散失，所以酒精燃烧获得的内能不可能全部转化为纸筒的机械能，故B错误；
C．燃气推动纸筒飞出的过程中，内能转化为机械能，与内燃机做功冲程的能量转化相同，故C错误；
D．纸筒飞出时，瓶内气体的内能转化为纸筒的机械能，则瓶内气体的内能减小，温度降低，故D正确。
故选D。
3．某同学设计了道路井盖移动报警电路．当井盖没有被移动，井盖开关S闭合，警示灯L不亮；当井盖被移动，井盖开关S断开，警示灯L发光，R0为保护电阻．图中符合设计要求的电路图是
A．B．
C．D．
【答案】B
【详解】A题中警示灯与保护电阻串联，闭合开关，灯泡发光；断开开关，灯泡不发光，故A不符合题意；
由B图知道，闭合开关，灯泡被短路不能发光；断开开关，灯泡和定值电阻串联，灯泡能够发光，故B符合题意；
由C图知道，闭合开关，灯泡发光；断开开关，灯泡不发光，故C不符合题意；
由D图知道，无论开关是否闭合，灯泡都能发光，故D不符合题意．

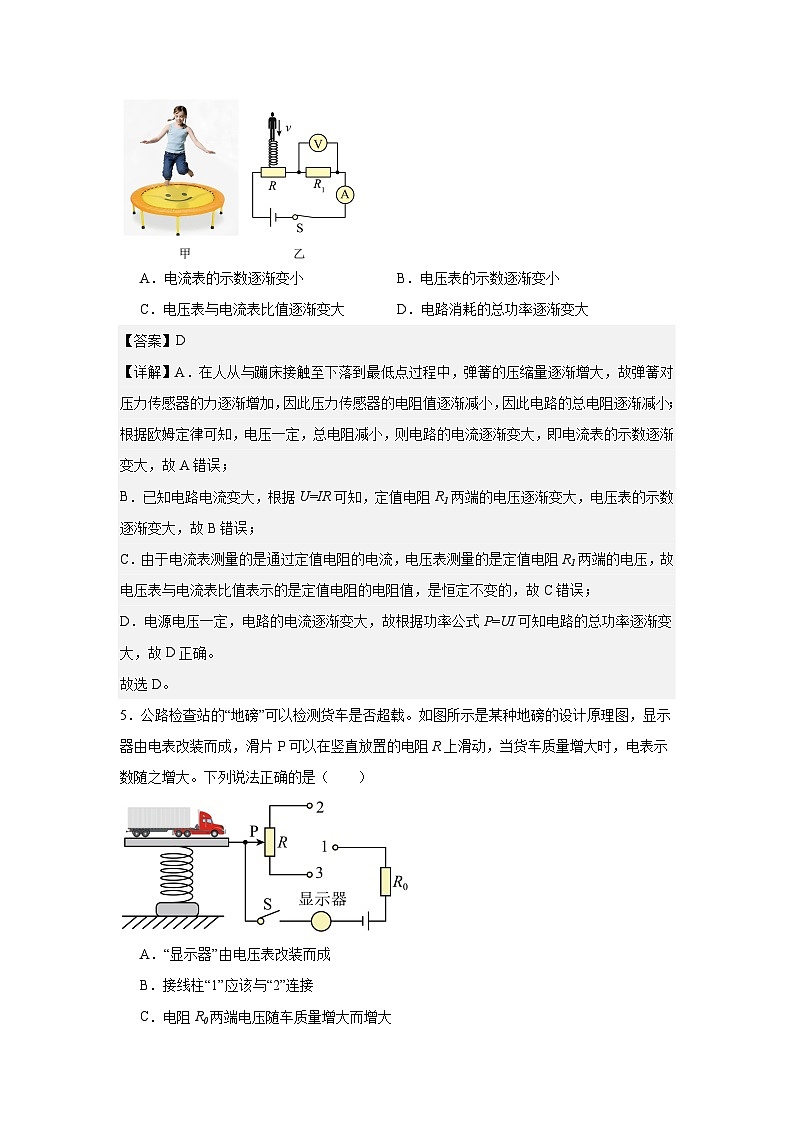

4．如图甲所示，某健身俱乐部通过压力传感器获取运动者的运动数据，其工作原理如图乙所示。电源电压不变，R1为定值电阻，压力传感器R的阻值随压力增加而减小。在人从与蹦床接触至下落到最低点过程中。下列说法中正确的是（ ）
A．电流表的示数逐渐变小B．电压表的示数逐渐变小
C．电压表与电流表比值逐渐变大D．电路消耗的总功率逐渐变大
【答案】D
【详解】A．在人从与蹦床接触至下落到最低点过程中，弹簧的压缩量逐渐增大，故弹簧对压力传感器的力逐渐增加，因此压力传感器的电阻值逐渐减小，因此电路的总电阻逐渐减小；根据欧姆定律可知，电压一定，总电阻减小，则电路的电流逐渐变大，即电流表的示数逐渐变大，故A错误；
B．已知电路电流变大，根据U=IR可知，定值电阻R1两端的电压逐渐变大，电压表的示数逐渐变大，故B错误；
C．由于电流表测量的是通过定值电阻的电流，电压表测量的是定值电阻R1两端的电压，故电压表与电流表比值表示的是定值电阻的电阻值，是恒定不变的，故C错误；
D．电源电压一定，电路的电流逐渐变大，故根据功率公式P=UI可知电路的总功率逐渐变大，故D正确。
故选D。
5．公路检查站的“地磅”可以检测货车是否超载。如图所示是某种地磅的设计原理图，显示器由电表改装而成，滑片P可以在竖直放置的电阻R上滑动，当货车质量增大时，电表示数随之增大。下列说法正确的是（ ）

A．“显示器”由电压表改装而成
B．接线柱“1”应该与“2”连接
C．电阻R0两端电压随车质量增大而增大
D．为了节约电能，电阻R0可以去掉
【答案】C
【详解】AB．由图可知，显示器相当于电流表串联在电路中，当货车质量增大时，滑片向下滑动，已知此时显示器的示数增加，即电路中的电流增大，由欧姆定律可知，电路的总电阻应变小，即滑片P向下滑动时，滑动变阻器接入电路的阻值应变小，因此接线柱“1”应与“3”连接，故AB错误；
C．当货车质量增大时，滑片向下滑动，电流表的示数增加，根据U＝IR知，R0的电阻不变，而电流变大，故电阻R0两端电压增大，即电阻R0两端电压随车质量增大而增大，故C正确；
D．当货车很重时，会把滑片P移动到最下端，变阻器的电阻为零，如果没有电阻R0就会使得电源短路，因而不能去掉，故D错误。
故选C。
6．小蕾同学在研究“电流通过导体产生热量的多少与电流、电阻是否有关”时，采用了如图所示的实验装置，其中a、b、c、d四个相同的容器密闭着等量的空气，将1、2和3、4导线分别接到电源两端。下列说法不正确的是（ ）
A．实验中通过观察U形管中液面高度差的变化来比较电流通过电阻丝产生热量的多少
B．装置中的电阻丝的内能是通过做功的方法改变的
C．想要研究电流通过电阻丝产生的热量与电阻的关系，应该选用甲图所示的实验装置
D．将d图中容器外的电阻换成10Ω，不能达到实验目的
【答案】D
【详解】A．电流通过电阻丝产生热量的多少肉眼不能直接观察出来，可以通过对瓶内气体加热，电流通过电阻丝产生热量越多，瓶内气体压强越大，再根据相连的U形管中液面高度差的变化来比较电流通过电阻丝产生热量的多少，故A正确，不符合题意；
B．当电流在电阻丝中流动时，会遇到电阻的阻碍，从而迫使电子在电阻丝内部发生碰撞和摩擦，导致电阻丝的温度升高，内能增加，因此装置中的电阻丝的内能是通过做功的方法改变的，故B正确，不符合题意；
C．如图甲所示，一个5Ω的电阻与一个10Ω的电阻串联，根据串联电路的电流特点可知，流过左端电阻的电流与流过右端的电阻电流相等，想要研究电流通过电阻丝产生的热量与电阻的关系，应控制通过a、b两容器中电阻丝的电流相同、通电时间相同，应该选用甲图所示的实验装置，故C正确，不符合题意；
D．若容器d外的电阻换成10Ω，它起分流的作用，在探究电流通过导体产生热量的多少与电流的关系时，容器c、d里的电阻都是5Ω，而电流不同所以能探究出电流通过导体产生热量的多少与电流的关系，所以将d图中容器外的电阻换成10Ω，也能达到实验目的，故D错误，符合题意。
故选D。
二、多选题
7．据报道，某地的一住户私拉电线到用钢管搭建的帐篷中，导致一个小女孩因与钢管接触而发生了触电事故。如图是当时家庭电路的一部分，下列分析正确的是（ ）
A．女孩触电时，钢管可能与A连接
B．女孩接触钢管时，与大地之间的电压为220 V
C．若断开开关S，钢管连接A点，女孩接触钢管时一定不会触电
D．若女孩穿的鞋子是绝缘的，可能不会触电
【答案】ABD
【详解】A．开关是控制火线的，故A为火线，女孩发生触电时，可能是接触了火线，则钢管可能是与A接通了，故A正确；
B．女孩接触钢管时，接触的是火线，女孩与大地之间的电压为220V，故B正确；
C．若断开开关S，钢管连A点，女孩接触它，相当于女孩接触了火线，可能会造成触电事故，故C错误；
D．若女孩穿的鞋子是绝缘的，则电流不会经过人体流向大地，不会造成触电事故，故D正确。
故选ABD。
8．图所示的电路中，电源电压不变，小灯泡L上标有“12V 12W”字样，滑动变阻器R0的最大阻值为20Ω，a、b为电流表、电压表其中之一，且不相同。只闭合开关S1，滑片P置于左端，电流表示数为1A；再闭合开关S2、S3，移动滑片P，电流表示数始终为1A。已知灯泡电阻随温度升高而增大。下列说法正确的是（ ）
A．a为电压表
B．电源电压为12V
C．只闭合开关S1，若电流表示数为0.5A，则滑动变阻器接入电路的阻值为12Ω
D．将a与R0互换，开关均闭台，移动滑片P，滑动变阻器功率的最小值为7.2W
【答案】ABD
【详解】A．只闭合开关S1，滑片P置于左端，电路为灯泡L的简单电路；开关都闭合，移动滑片P，电流表示数始终为1A，说明b为电流表，把滑动变阻器短路了，导致滑动变阻器失去调节作用，则a为电压表，故A正确；
B．灯泡额定电流为
只闭合开关S1，滑片P置于左端，则电路中只接灯泡，而电流表示数为1A，则灯泡电压为电源电压，即12V，故B正确；
C．只闭合开关S1，若电流表示数为0.5A，则灯泡温度不为额定电流时的温度，电阻也不为额定电流时的电阻，为未知。则无法计算滑动变阻器接入电路的阻值，故C错误；
D．将a与R0互换，开关均闭台，则电路为滑动变阻器和灯泡并联，互不影响，根据公式
可知，移动滑片P，滑动变阻器接入电路的阻值最大时，功率最小。为
故D正确。
故选ABD。
9．如图所示是小威设计的线圈指南针，铜片和锌片分别与线圈两端相连，铜片和锌片放入食盐水中构成了化学电池，铜片为正极，锌片为负极，浮在液面上的线圈就能指示方向了。关于该装置的分析正确的是（ ）
A．线圈能够指示方向是因为存在地磁场
B．线圈右端为S极
C．线圈匝数越多，磁性越强
D．线圈的磁极方向与铜片和锌片的位置无关
【答案】AC
【详解】A．线圈能够指示方向是因为通电螺线管相当于一个磁体，受地磁场作用，可以指示方向，故A正确；
B．铜片为正极，锌片为负极，螺线管上导线中的电流从左端流入，根据安培定则可知右端为N极，故B错误；
C．电磁铁的磁性与线圈中电流的大小和线圈的匝数有关，匝数越多，磁性越强，故C正确；
D．铜片为正极，锌片为负极，铜片和锌片的位置不同，电流方向不同，由安培定则可知，线圈的磁极方向发生改变，故D错误。
故选AC。
三、填空题
10．某单缸四冲程内燃机内对外做功15次，则其曲轴的转速为 。若做功冲程推动活塞一次做功，则该内燃机工作时的功率是 W。
【答案】 1800
【详解】[1]单缸四冲程内燃机ls内对外做功l5次，1min内对外做功的次数为
n=60×15次=900次
由于四冲程内燃机一个工作循环完成4个冲程，飞轮和曲轴转2圈，对外做功l次，所以该内燃机曲轴每分钟转1800圈，即曲轴的转速为1800r/min。
[2]根据提意见可知，该四冲程内燃机对外做功一次需要的时间则该内燃机工作时的功率
11．如图所示是某电动汽车充电站的一排充电桩，这些充电桩是 （填“串联”或“并联”）的；电动汽车的电池在充电时，相当于电路中的 （“电源”或“用电器”）。
【答案】 并联 用电器
【详解】[1]如图所示是某电动汽车充电站的一排充电桩，这些充电桩彼此独立工作，互不影响，它们之间是并联的。
[2]电动汽车的电池在充电时，消耗电能，相当于电路中的用电器。
12．如图是酒驾检测中酒精检测仪的简化电路图．R0为定值电阻，R1为气敏电阻，它的阻值随酒精气体浓度增大而减小．闭合开关，电源电压保持不变，若驾驶员呼出的酒精气体浓度越大，测试仪的电路中的电流 ，电压表示数 ．
【答案】 增大 增大
【详解】[1] [2]如图，两电阻串联，电压表测量定值电阻两端的电压．根据题意知，气敏电阻的阻值随酒精气体浓度增大而减小，当驾驶员呼出的酒精气体浓度越大，气敏电阻越小；因为两电阻串联，所以总电阻变小，根据可知，电流变大；R0的阻值不变，电流变大时，根据可知，电压表示数变大．即驾驶员呼出的酒精气体浓度越大，测试仪的电路中的电流增大，电压表示数增大．
【点睛】重点是欧姆定律的应用，关键是用好题中给的条件：气敏电阻的阻值随酒精气体浓度增大而减小，然后根据欧姆定律可知电流变大，而定值电阻不变，所以电压表示数也变大．
13．现有规格为“6V 6W”和“6V 3W”的甲、乙两电灯（不考虑温度对灯丝电阻的影响），串联时 灯较亮，并联时电路两端总电压最大是 V。
【答案】 乙 6
【详解】[1]根据可知，甲灯的电阻为
乙灯的电阻为
根据P=I2R可知，电流相等时，电阻越大，灯泡实际功率越大，灯泡越亮，故乙灯亮。
[2]并联时电路两端总电压最大是两灯泡的额定电压，即为6V。
14．家庭电路中为了用电安全，洗衣机应选用 孔的插座。若人体不小心触碰到火线裸露处，家庭电路中的 （选填“漏电保护器”或“空气开关”）会自动断开，切断电路，起到保护作用。
【答案】 三 漏电保护器
【详解】[1]洗衣机等家用电器应使用三孔插座，当洗衣机的金属外壳漏电时，电流能通过地线流入大地，不会发生触电事故。
[2]若人体不小心触碰到火线裸露处，此时火线和零线上的电流大小不同，家庭电路中的漏电保护器会自动断开，切断电路，起到保护作用。
15．如图所示的装置中，闭合开关，使导体ab棒水平向右运动，发现导体cd棒向左运动，利用实验装置中的乙部分可制成 （选填“发电机”、“电动机”），若其它条件不变，只把乙部分磁极颠倒，则cd棒将向 运动。

【答案】 电动机 右
【详解】[1][2]如图所示的装置中，闭合开关，使导体ab棒水平向右运动，此时导体棒ab在磁场中做切割磁感线运动，会产生感应电流，发现导体cd棒向左运动，是因为通电导体在磁场中会受到力的作用，利用实验装置中的乙部分可制成电动机，若其它条件不变，只把乙部分磁极颠倒，则cd棒将向右运动，因为通电导体在磁场中的运动方向和磁场方向有关。
四、作图题
16．学校开展了一系列丰富多彩的安全教育活动，本期活动的主题是“安全用电，珍爱生命”。如图所示是活动室的部分电路图，请你用笔画线代替导线，将图中元件接入家庭电路中。要求：①三孔插座单独工作；②电位器可以调节灯泡亮度同时具有开关功能，a、b、c是它的三个接线柱，要求顺时针旋转旋钮时，灯泡变亮。
【答案】
【详解】三孔插座的接法：上孔接地线、左孔接零线、右孔接火线；根据题意，顺时针旋转电位器旋钮时，灯泡变亮，说明电位器接入电路的电阻变小，所以应该是b、c接入电路，为了保证电路安全，c接火线，螺旋口接零线，如下图所示：
17．如图所示，通电螺线管右上方放置一条形磁体，通电后发现条形磁体N极与通电螺线管上方相互吸引。请标出：
①电源上端的极性（用“+”或“-”表示）。
②磁感线的方向。
【答案】
【详解】条形磁体N极与通电螺线管上方相互吸引，由异名磁极互相吸引可知，通电螺线管的上端为S极；根据螺线管中线圈的绕向，利用安培定则可知，电流从螺线管下端流入，上端流出。因此电源下端为正极，上端为负极；在磁体外部，磁感线从N极出发回到S极，图中磁感线方向向下，如图所示：
五、实验题
18．小明在课堂上进行了以下电学实验探究。
(1)小明先用如图甲所示的电路“探究影响导体电阻大小的因素”的实验，分别将、、三段导体接入电路：
本实验通过观察 来比较导体电阻的大小，这种研究方法在物理中称为 法。
为了研究导体的电阻大小与导体横截面积是否有关，应将电阻丝 填序号先后接入图中电路、两点间进行实验。
根据所给器材，小明 选填“能”或“不能”探究电阻大小跟导体长度的关系。
(2)小明接着利用如图乙所示电路“探究并联电路中电流规律”。
实验时需要测量、、三处的电流。图丙是某次测量时连接的实验电路，此时电流表测量的是 （填“”“”或“”）处的电流。
小明同学测出一组、、三处的电流，、、，由此得出结论：干路电流等于各支路电流之和。
小组内交流讨论后，一致认为小明同学的结论不具普遍性，要得到并联电路中电流的规律，还应该选用规格 选填“相同”或“不同”的灯泡进行实验。
【答案】(1) 电流表的示数 转换 1、3 能
(2) C 不同
【详解】（1）[1][2]在实验中，电阻的大小通过电流表的读数来反映。电阻越大，电流越小；电阻越小，电流越大。这种通过易观测的量（电流）来反映不易直接观测的量（电阻）的方法称为转换法。
[3]要探究电阻与横截面积的关系，需要选择材料相同、长度相同，但横截面积不同的导体。根据表格，导体1和3都是镍铬合金，长度都是1.0 m，横截面积分别为0.5 mm²和1.0 mm²满足这一条件。应将电阻丝1、3先后接入图中电路、两点间进行实验。
[4]根据所给器材，小明可以选同一条导体，改变夹子的位置，从而改变接入电路的长度，即能探究电阻大小跟导体长度的关系。
（2）小明接着利用如图乙所示电路“探究并联电路中电流规律”。
[1]实验时需要测量、、三处的电流。图丙是某次测量时连接的实验电路，此时电流表串联在干路上，且图乙中点位于干路，因此测量的是处的电流。
[2]小组内交流讨论后，一致认为小明同学的结论不具普遍性，要得到并联电路中电流的规律，为了让实验结论具有普遍性，还应该选用规格不同的灯泡进行多次实验，避免实验结果的偶然性。
19．在“探究电流与电阻的关系”实验中，提供的器材：电压恒为4.5V的电源，5个定值电阻R1（5Ω）、R2（10Ω）、R3（15Ω）、R4（20Ω）、R5（25Ω），标有“50Ω 1A”的滑动变阻器R电压表（可用量程有0~3V和0~15V）、电流表（0~0.6A）、开关各1只，导线若干。
(1)小赵同学设计了如图甲所示的实验电路，电路连接完毕，闭合开关S，发现电流表有示数，电压表无示数。若电路故障只出现在R1和R上，则电路故障是 ；
(2)排除电路故障后，将滑动变阻器的滑片P移到最 端，闭合开关，电流表示数如图乙所示，为 A；移动滑片，电压表示数如图丙，则需移动滑片，使定值电阻两端电压表示数为 V；
(3)分别用定值电阻R2、R3、R4、R5依次替换R1，重复（2）中的实验步骤。根据实验所得的五组数据绘制出I-R图像，如图丁所示，由图像可得出的结论是：当 ；
(4)完成步骤（2）后，若保持滑片P位置不变，断开开关，用R2替换R1，闭合开关，应向 （选填“左”或“右”）移动滑片P才能达到实验要求；
【答案】(1)定值电阻短路
(2) 右 0.06 2.5
(3)电压一定时，通过导体的电流与导体的电阻成反比
(4)右
【详解】（1）闭合开关S，发现电流表有示数，电压表无示数。由于该电路为串联电路，电流表有示数，说明电路中有电流通过，只能是发生了短路，根据电压表无示数，可知与电压表并联的定值电阻R1短路。
（2）[1]排除电路故障后，为保护电路，将滑动变阻器的滑片P移到阻值最大处，即最右端。
[2]由图乙可知，电流表选用0~0.6A量程，分度值为0.02A，则示数为0.06A。
[3]由图丙可知，电压表选用0~3V量程，分度值为0.1V，则示数为2.2V，则探究电流与电阻的关系时，应控制定值电阻两端电压一定，由图丁可知，定值电阻两端电压为
因此应需移动滑片，使定值电阻两端电压表示数为2.5V。
（3）根据实验所得的五组数据绘制出I-R图像知，电流与电阻之积为一定值，故由图像可得出的结论是：电压一定时，通过导体的电流与导体的电阻成反比。
（4）完成步骤（2）后，若保持滑片P位置不变，断开开关，用R2替换R1，根据串联分压原理可知，电阻增大，其分得的电压增大，要使电压表示数保持不变，根据串联电路电压的规律可知，应增大滑动变阻器分得的电压，即增大滑动变阻器连入电路中的电阻，所以应将滑动变阻器的滑片P向右端移动。
20．在“测定小灯泡的电功率”的实验中，选用如图甲所示的器材，其中电源电压为6V，小灯泡额定电压为2.5V（灯丝电阻约为12Ω），滑动变阻器有两种规格（R1标有“10Ω，0.5A”字样，R2标有“20Ω，0.5A”字样）。
（1）为了能顺利完成该实验探究，应选用标有 字样的滑动变阻器；
（2）连接电路时，开关应 ，闭合开关前，应将图甲中所示的滑动变阻器的滑片滑到 （选填“A”或“B”）端；
（3）闭合开关后，移动滑动变阻器的滑片，发现电压表示数和小灯泡亮度随之变化，但电流表示数始终为零，则故障可能是电流表 （选填“短路”或“断路”）；
（4）排除故障后，闭合开关，移动滑片，发现电压表的示数如图乙所示，为了测量小灯泡的额定功率，应将滑动变阻器的滑片向 （填“A”或“B”）端移动。
（5）通过小灯泡的电流随它两端电压变化的关系如图丙所示，分析图像可知：小灯泡的额定功率为 W。
【答案】 “20Ω，0.5A” 断开 A 短路 B 0.5
【详解】（1）[1]小灯泡的额定电压为2.5V，灯丝电阻约为12Ω，由欧姆定律，灯的额定电流约为
当灯正常发光时，根据串联电路的规律及欧姆定律可知，滑动变阻器连入电路中的电阻为
故为了能够顺利完成实验探究，应选用“20Ω0.5A”的滑动变阻器。
（2）[2][3]为了保护电路，连接电路时，开关应断开；闭合开关前，应将图甲中所示的滑动变阻器的滑片滑到阻值最大处，即A端。
（3）[4]闭合开关后，移动滑动变阻器的滑片，发现电压表示数和小灯泡亮度随之变化，则电路是通路的，但电流表示数始终为零，说明电流表短路。
（4）[5]排除故障后，闭合开关，移动滑片，发现电压表的示数如图乙所示，电压表选用小量程，分度值0.1V，其示数为2.2V，小于灯泡额定电压2.5V，为了测量小灯泡的额定功率，应增大灯泡两端电压，根据串联电路电压规律，应减小滑动变阻器两端的电压，根据分压原理，应减小滑动变阻器接入电路的阻值，故应将滑动变阻器的滑片向B端移动。
（5）[6]由图丙可知，当灯泡两端电压为2.5V时，通过灯泡的额定电流为0.2A，小灯泡额定功率为
P=UI=2.5V×0.2A=0.5W
21．探究影响电磁铁磁性强弱的因素：
（1）根据图可知， （填“甲”或“乙”）的磁性强，说明电流一定时，电磁铁的 ，磁性越强；
（2）当滑片P向左移动时，电磁铁甲、乙吸引大头针的个数 （填“增加”或“减少”），说明通过电磁铁的 磁性越强；
（3）电磁铁甲的上端是电磁铁的 极（填“N”或“S”）；
（4）电磁铁在实际中有着广泛的应用，以下利用电磁铁工作的是 。
A．电炉
B．电铃
C．白炽灯
【答案】 乙 线圈匝数越多 增加 电流越大 S B
【详解】（1）[1][2]由图可知，甲乙串联在一起，电流相等，甲电磁铁吸引大头针的个数比乙多，所以甲电磁铁磁性强；甲电磁铁的线圈匝数较多，这说明：在电流一定时，线圈匝数越多，电磁铁磁性越强。
（2）[3][4]当滑动变阻器滑片向左移动时，线圈匝数不变，电流变大，电磁铁甲、乙吸引大头针的个数都增加，这说明：在线圈匝数一定时，电流越大，电磁铁磁性越强。
（3）[5]根据右手螺旋定则可知，电磁铁甲的下端是N极，其上端是S极。
（4）[6]AC．电炉、白炽灯是利用电流的热效应工作的，故AC不符合题意。
B．电铃的主要组成部分是电磁铁，是利用电磁铁通电时有磁性，断电时无磁性的原理工作的，故B符合题意。
故选B。
六、计算题
22．“十一”假期，小明一家驱车外出旅游，如图。当汽车以108km/h的速度在高速公路上匀速直线行驶时，汽车受到的阻力是整车重的0.08倍，效率为40%。已知汽车整车质量为1375kg，油箱加了25L汽油。（汽油热值q=3.3×107J/L）
（1）油箱里的汽油完全燃烧释放的热量为多少？
（2）用完油箱中的汽油，汽车最多能做多少有用功？
（3）该车最多可以匀速直线行驶多远的路程？
【答案】（1）8.25×108J；（2）3.3×108J；（3）3×105m
【详解】解：（1）油箱里的汽油完全燃烧释放的热量为
Q放=qV=3.3×107J/L×25L=8.25×108J
（2）用完油箱中的汽油，汽车最多能做的有用功为
W有=Q放×η=8.25×108J×40%=3.3×108J
（3）因为匀速直线运动，则
F=f=0.08mg=1100N
该车最多可以匀速直线行驶路程为
s=W有/F=3.3×108J/1100N=3×105m
答：（1）油箱里的汽油完全燃烧释放的热量为8.25×108J；
（2）用完油箱中的汽油，汽车最多能做3.3×108J有用功；
（3）该车最多可以匀速直线行驶多远的路程为3×105m。
七、综合题
23．如图甲所示为一个超声波加湿器，如图乙所示为其内部湿度监测装置的简化电路图。已知电源电压为，定值电阻的阻值为。湿敏电阻的阻值随湿度变化的关系图象如图丙所示，其阻值最大为（图中未画出）。在电路安全工作的前提下，求：
（1）当环境湿度为时，湿敏电阻的阻值是多少？
（2）当电流表的示数为时，电压表的示数是多少？
（3）当电压表示数为时，通过的电流是多少？空气中的湿度是多少？
【答案】（1）30Ω；（2）8V；（3）0.15A，50%。
【详解】解：（1）由电路图可如，定值电阻R0与湿敏电阻R串联，电压表测量湿敏电阻R两端的电压，电流表测量电路中的电流；由图丙可知，当环境湿度为20%时，湿敏电阻R的阻值是30Ω。
（2）当电流表的示数为0.2A时，电路总电阻为
湿敏电阻R的阻值为
电压表的示数是
（3）当电压表示数为9V时，电路中的电流为
湿敏电阻R的阻值为
由丙图可知，空气中的湿度是50%。
答：（1）当环境湿度为20%时，湿敏电阻R的阻值是30Ω；
（2）当电流表的示数为0.2A时，电压表的示数是8V；
（3）当电压表示数为9V时，通过R0的电流是0.15A，空气中的湿度是50%。
24．如图甲所示是家用燃气报警器的部分电路示意图，其中控制电路中的R1是由气敏电阻制成的传感器，R1的阻值与燃气浓度的关系如图乙。出厂预设当燃气浓度达到6%时报警，出厂测试时，控制电路的电源电压为3V且保持恒定，闭合开关S1、S2，移动滑动变阻器R2滑片P的位置，当控制电路中的电流为0.03A时，电磁铁恰好能将衔铁吸下（电磁铁线圈的阻值忽略不计）。
（1）使用燃气的场所都应安装燃气报警器，安装的具体位置应根据被检测气体相对于空气的密度来决定。如果家中使用的是天然气（主要成分是密度比空气小的甲烷），则报警器应安装在厨房（如图丙） （选填“A”或“B”）区域；
（2）由图乙可知，当燃气浓度升高时，气敏电阻R1的阻值 ，控制电路的总功率 （前两空均选填“变大”“变小”或“不变”）；按出厂预设，当燃气浓度达到6%时报警 （选填“L1”或“L2”）亮；
（3）该报警器要达到出厂预设值，则滑动变阻器应接入电路的电阻值为 Ω；
（4）小明研究发现：调节控制电路滑动变阻器R2的阻值，就可以改变报警时设定的燃气浓度值。若想将报警时的燃气浓度值比出厂预设值调低一些，应适当 （选填“增大”或“减小”）滑动变阻器R2的阻值。
【答案】 A 变小 变大 L2 70 减小
【详解】（1）[1]由题意可知，天然气的密度小于空气的密度，泄漏后会很快上升到室内的上方，报警器应安装在厨房的A区域。
（2）[2][3][4]由图乙可知，当燃气浓度升高时R1的阻值变小，电路的总电阻变小，电路中电流变大，根据P=UI可知；当燃气浓度达到6%时报警，电磁铁恰好能将衔铁吸下，衔铁带动动触点与下方静触点接触的工作电路连通，故灯L2亮。
（3）[5]当燃气浓度达到6%时，根据图乙可知，气敏电阻R1=30Ω，此时控制电路中的电流为I=0.03A，根据欧姆定律可知
根据电阻的串联可知，滑动变阻器接入电路的电阻
R2=R-R1=100Ω-30Ω=70Ω
（4）[6]根据图乙可知，当燃气浓度达降低时，为保证报警时电路电流仍为0.03A，由欧姆定律可知，当电压一定时，因此应适当调节滑片使滑动变阻器R2接入电路的阻值减小。
导体代号
材料
长度
横截面积
镍铬合金
锰铜合金
镍铬合金
