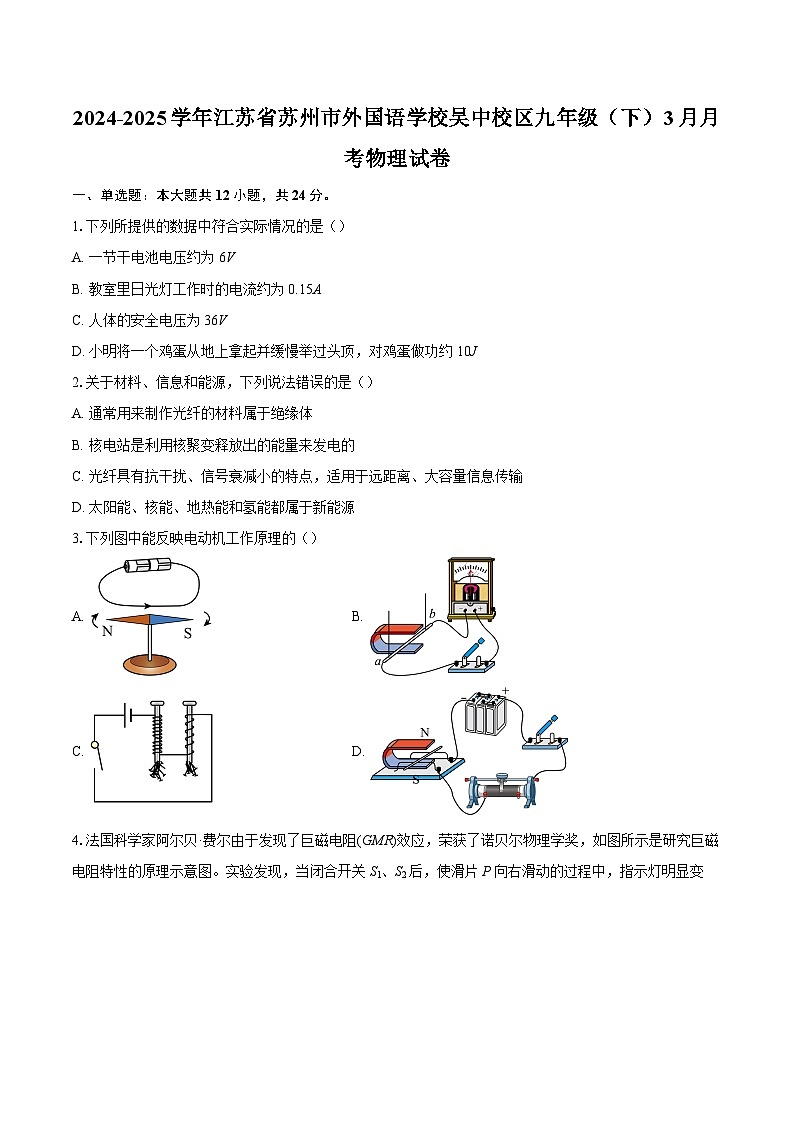

2024-2025学年江苏省苏州市外国语学校吴中校区九年级（下）3月月考物理试卷-自定义类型

这是一份2024-2025学年江苏省苏州市外国语学校吴中校区九年级（下）3月月考物理试卷-自定义类型，共18页。试卷主要包含了单选题，填空题，作图题，实验探究题，计算题，综合题等内容，欢迎下载使用。
1.下列所提供的数据中符合实际情况的是（）
A. 一节干电池电压约为6V
B. 教室里日光灯工作时的电流约为0.15A
C. 人体的安全电压为36V
D. 小明将一个鸡蛋从地上拿起并缓慢举过头顶，对鸡蛋做功约10J
2.关于材料、信息和能源，下列说法错误的是（）
A. 通常用来制作光纤的材料属于绝缘体
B. 核电站是利用核聚变释放出的能量来发电的
C. 光纤具有抗干扰、信号衰减小的特点，适用于远距离、大容量信息传输
D. 太阳能、核能、地热能和氢能都属于新能源
3.下列图中能反映电动机工作原理的（）
A. B.
C. D.

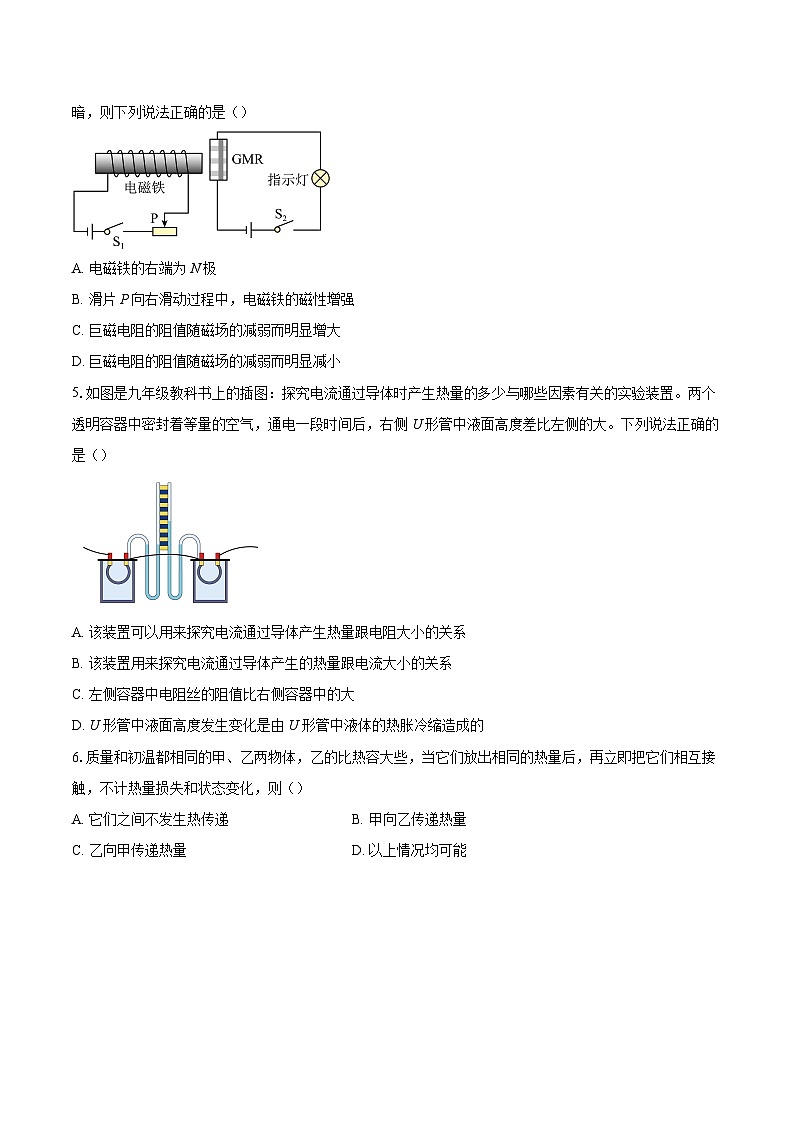

4.法国科学家阿尔贝·费尔由于发现了巨磁电阻(GMR)效应，荣获了诺贝尔物理学奖，如图所示是研究巨磁电阻特性的原理示意图。实验发现，当闭合开关S1、S2后，使滑片P向右滑动的过程中，指示灯明显变暗，则下列说法正确的是（）
A. 电磁铁的右端为N极
B. 滑片P向右滑动过程中，电磁铁的磁性增强
C. 巨磁电阻的阻值随磁场的减弱而明显增大
D. 巨磁电阻的阻值随磁场的减弱而明显减小
5.如图是九年级教科书上的插图：探究电流通过导体时产生热量的多少与哪些因素有关的实验装置。两个透明容器中密封着等量的空气，通电一段时间后，右侧 U 形管中液面高度差比左侧的大。下列说法正确的是（）
A. 该装置可以用来探究电流通过导体产生热量跟电阻大小的关系
B. 该装置用来探究电流通过导体产生的热量跟电流大小的关系
C. 左侧容器中电阻丝的阻值比右侧容器中的大
D. U 形管中液面高度发生变化是由 U 形管中液体的热胀冷缩造成的
6.质量和初温都相同的甲、乙两物体，乙的比热容大些，当它们放出相同的热量后，再立即把它们相互接触，不计热量损失和状态变化，则（）
A. 它们之间不发生热传递B. 甲向乙传递热量
C. 乙向甲传递热量D. 以上情况均可能

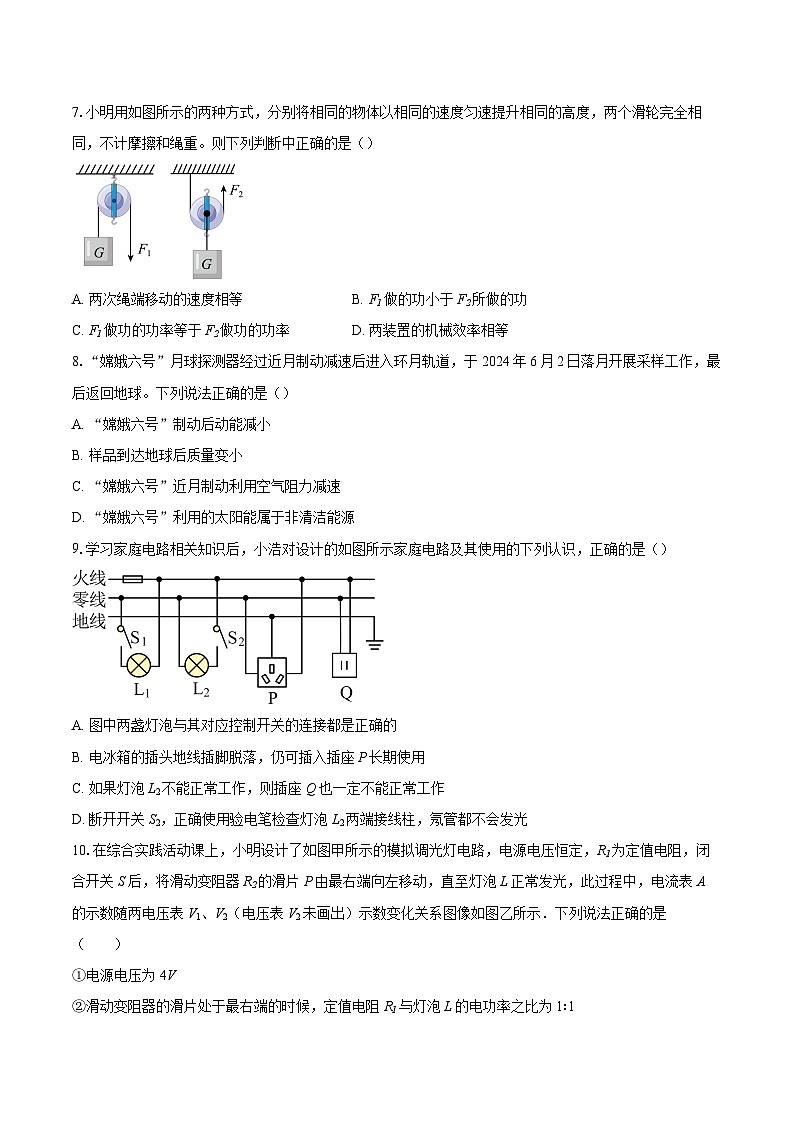

7.小明用如图所示的两种方式，分别将相同的物体以相同的速度匀速提升相同的高度，两个滑轮完全相同，不计摩擦和绳重。则下列判断中正确的是（）
A. 两次绳端移动的速度相等B. F1做的功小于F2所做的功
C. F1做功的功率等于F2做功的功率D. 两装置的机械效率相等
8.“嫦娥六号”月球探测器经过近月制动减速后进入环月轨道，于2024年6月2日落月开展采样工作，最后返回地球。下列说法正确的是（）
A. “嫦娥六号”制动后动能减小
B. 样品到达地球后质量变小
C. “嫦娥六号”近月制动利用空气阻力减速
D. “嫦娥六号”利用的太阳能属于非清洁能源
9.学习家庭电路相关知识后，小浩对设计的如图所示家庭电路及其使用的下列认识，正确的是（）
A. 图中两盏灯泡与其对应控制开关的连接都是正确的
B. 电冰箱的插头地线插脚脱落，仍可插入插座P长期使用
C. 如果灯泡L2不能正常工作，则插座Q也一定不能正常工作
D. 断开开关S2，正确使用验电笔检查灯泡L2两端接线柱，氖管都不会发光
10.在综合实践活动课上，小明设计了如图甲所示的模拟调光灯电路，电源电压恒定，R1为定值电阻，闭合开关S后，将滑动变阻器R2的滑片P由最右端向左移动，直至灯泡L正常发光，此过程中，电流表A的示数随两电压表V1、V2（电压表V2未画出）示数变化关系图像如图乙所示．下列说法正确的是（ ）
①电源电压为4V
②滑动变阻器的滑片处于最右端的时候，定值电阻R1与灯泡L的电功率之比为1∶1
③小灯泡正常发光时，定值电阻R1两端电压为0.75V
④实验过程中，滑动变阻器接入电路的阻值范围为3~35
A. 只有①②B. 只有②④C. 只有②③④D. 只有①②④
11.小明在“探究电流跟电阻关系”的实验中，已知电源电压保持4.5V不变，滑动变阻器上标有“30Ω 1 A”，有5Ω、10Ω、20Ω的定值电阻各一只，实验前设置定值电阻两端的预设值为1.5V，阻值为5Ω、10Ω的电阻完成实验后，发现阻值20Ω电阻时实验无法继续，为了不让前两组数据失效，并顺利完成阻值20Ω电阻实验数据，下列可行的方案是（）
A. 换一个电压值较大的电源
B. 增大定值电阻两端的电压预设值
C. 将阻值为10Ω的电阻串联在a、b之外的电路中
D. 换一个最大阻值为35Ω的滑动变阻器
12.如图所示是某电子秤的简化电路，R0是定值电阻；Rx是压敏电阻，其阻值大小与压力大小成反比。电源电压恒定不变。闭合开关，当Rx上压力增大时，Rx两端电压Ux、电路消耗的总电功率与Rx的电功率之比k随压力F变化的关系图线可能正确的是（ ）
A. B.
C. D.
二、填空题：本大题共10小题，共20分。
13.如图所示，在空气压缩引火仪的玻璃筒底部放一小团干燥的棉花，快速压下活塞，可观察到棉花着火燃烧．此过程中活塞对筒内气体做功，这与四冲程汽油机的 冲程的能量转化相同．某台汽油机飞轮的转速为2400r/min，该汽油机每秒钟对外做 次功。图中乙所示是四冲程汽油机工作状态示意图，由图可以看出，此时它正处在 冲程。
14.如图所示已知斜面长为8m，斜面高为4m。小南同学用绳子沿斜面将重为800N的木箱由斜面底端匀速拉到顶端。拉力大小为600N，绳重不计。小兵对木箱做的有用功 J；斜面的机械效率为 ；斜面对物体施加的摩擦力为 N。
15.如图所示，甲为一个调光台灯，电位器是调节其亮度的装置；乙为电位器的内部结构示意图，a、b、c是它的三个接线柱，旋钮带动滑片转动。若顺时针旋转旋钮时灯泡发光变亮，则需将 （选填“a和b”、“a和c”或“b和c”）接线柱接入电路。现有电压为9V的电源，将一个标有“6V 0.5A”字样的小灯泡接入此电路中，为使小灯泡正常发光，需在此电路中 （选填“串联”或“并联”）一个阻值 Ω的电阻。
16.甲灯标有“6V 3W”的字样，乙灯标有“6V 6W”的字样（灯丝电阻不变），若将它们串联接入电路中，电源电压的最大值是 V；若将它们并联接入电路中，干路电流的最大值是 A，两灯中较亮的是 灯。
17.小华用电能表测量家中电热水器的热效率，他断开家中的其他用电器，仅让电热水器工作，40min把质量为40kg、初温为20℃的水加热到45℃，水吸收的热量是 J；此过程中标有“3000imp/（kW·h）”字样的电能表闪烁了4000次，则该热水器的效率为 。
18.LED灯具有节能、环保等特点，被称为第四代照明光源。额定电压为220V、额定功率9W的LED灯，它在相同照明效果下比传统白炽灯光源节能85%。该LED灯泡的额定电流是 A，这个LED灯与功率 W的白炽灯亮度相当。
19.图是小华为学校设计的楼道照明系统自动控制装置，已知控制电路电压U恒为6V，电磁继电器线圈电阻R1为20Ω，R2为光敏电阻，其阻值随光照强度的增大而减小。图中AC可绕O点转动，OA长为0.5cm，OB长为1cm，AC部分的重力、触点间的压力以及各处的摩擦力均忽略不计。
(1)闭合控制电路中开关S，电磁铁上端为 极。
(2)为了实现光照减弱时，受控电路接通，灯L发光，图中导线M应接 （选填“触点1”或“触点2”）。
(3)电磁铁对衔铁的吸引力F等效集中作用在B点，吸引力F与控制电路中电流I的关系如图所示，当衔铁刚好被吸下时，弹簧对A点的拉力为2.4N，则此时光敏电阻R2的阻值为 Ω。
20.在如图所示的电路中，电源电压保持不变．闭合开关S，电路正常工作。一段时间后，发现电表的示数发生了变化，已知电路中只有一处故障，且发生在电阻R1或R2上。若两个电表的示数都变大，发生的故障是 ；若一个电表示数变大，另一个电表示数为0，则发生故障的电阻是 。
21.如图所示是某款电热水龙头的电路原理图，R1、R2为电热丝，通过旋转手柄可使扇形开关S同时接触两个相邻触点，实现冷水、温水、热水挡之间的切换。当开关同时接触2、3触点时，水龙头放出的是 水（填“冷”、“温”或“热”），若R2=2R1，水龙头在温水挡正常工作时电功率为2000W，则它在热水挡位时的功率为 W。
22.图1是小华设计的天然气浓度测试仪，电源电压U恒为，R为定值电阻，电压表量程为，将电压表作为气体浓度的显示装置。气敏电阻阻值与气体浓度的关系如图2所示。当气体浓度增加时，的阻值将 ，电压表的示数会 。要求将电压表示数为处标为气体浓度0.5%，电阻R的阻值应为 。若长时间使用后，电源电压降低，则测量结果 （选填“大于”、“小于”或“等于”）实际的气体浓度。
三、作图题：本大题共1小题，共2分。
23.(1)杠杆OAB可绕O点自由转动，请在图中画出使杠杆OAB在此状态下平衡时最小动力Fl的方向和阻力F2的力臂l2（保留作图痕迹）；
(2)请完成图中电路的连接，使其符合安全用电的要求；
(3)请根据图中磁感线的方向标出永磁体的N极，并在括号内标出电源右侧的极性（用“+”或“-”表示）；
(4)在图中圆圈内填上合适的电表使两灯并联。
四、实验探究题：本大题共4小题，共24分。
24.“探究杠杆的平衡条件”的实验：
(1)实验前，杠杆处于静止状态如图甲所示，为了使杠杆在水平位置平衡，应将平衡螺母向 调，此时调节杠杆水平位置平衡的目的是 ；
(2)如图乙所示，在A点挂2个重力均为0.5N的钩码，在B点用弹簧测力计竖直向下拉杠杆，使其在水平位置平衡，弹簧测力计的示数为 N；
(3)竖直向下拉弹簧测力计，使杠杆从水平位置缓慢转过一定角度（不考虑杠杆重心位置的变化），如图丙所示，此过程中，弹簧测力计的示数 （变大/变小/不变）；
(4)若要使图丙状态下的弹簧测力计读数减小，可将弹簧测力计绕B点 （顺时针/逆时针）方向转动一个小角度。
25.如图是研究“物体的动能的大小与哪些因素有关”的实验装置，左边甲图中的质量均为m′，高度分别为h和2h，乙图中的高度均为2h，质量分别为m和2m。四幅图中相同的水平面上的木块均相同：
(1)该实验是通过 来反映小球动能大小，这种方法叫做转化法；
(2)分析比较甲中两图可得出： ；
(3)图中四次实验中，木块在水平面上滑动时，受到的摩擦力 （选填“相等”或“不相等”），若m'＜m，四次实验中木块克服摩擦做功最多的是图 （用图中标有的阿拉伯数字的序号填空）；
(4)如果进行图甲中②的实验时，木块被撞后滑出木板掉落，因此需改进图甲中②的实验，再与实验①对比。在不改变木板长度的情况下，应该采用以下方法 （填序号）。
A．换用质量更小的小球 B．给水平木板铺上毛巾
C．适当降低小球的高度 D．换用一个较重的木块
26.为测量小灯泡电功率，选用如图甲所示的实验器材，电源电压为6V，小灯泡额定电压为2.5V（其灯丝电阻约为12Ω）。
（1）如图甲所示的电路连接有错误，请你在接错的那根导线上打“×”，并用笔画代替导线，使电路连接正确 。为了顺利完成该实验探究，滑动变阻器选用 （10Ω、1.0A /15Ω、0.5A /20Ω、1.0A）。
（2）闭合开关，将滑片移动到某一位置时，电压表的示数如图乙所示，示数为 V，为了测量小灯泡的额定功率，应将滑动变阻器滑片向 移动。通过小灯泡的电流随它两端电压变化的关系如图丙所示，该小灯泡的额定功率为 W；
（3）小刚想利用小灯泡、电流表和定值电阻R（阻值已知）测量小灯泡正常发光时的电阻，请在图丁所示虚线框内补上这三个元件的符号，使电路满足要求；
（4）小明还想探究“在电压一定时，电流与电阻的关系”，于是将图甲中的小灯泡换成四个阻值分别为10Ω、8Ω、6Ω和4Ω的定值电阻，其余连接均不变。四次实验中，当电压表调到某一控制电压时，此时滑动变阻器消耗的最大功率和最小功率之比是 。
27.几组同学用如图甲所示的电路图，用不同的方法测量的阻值，电源电压恒为3 V，滑动变阻器最大阻值为，还有电压表、电流表、电阻箱、导线可以选用。
（1）第一组同学操作步骤如下：
①将单刀双掷开关拨至a位置，在乙位置连接电流表；
②调节滑动变阻器滑片，当电压表示数为1.5V时，电流表示数如图乙所示；
③则 Ω；
（2）第二组同学操作步骤如下：
①将单刀双掷开关拨至a位置；
②乙位置用导线连接，将滑动变阻器调至阻值最小端，闭合开关S，读出此时电压表的示数记为；
③ ，读出此时电压表示数记为；
④则 （用上述已知的物理量符号表示）；
（3）第三组同学操作步骤如下：
①将电阻箱接入甲位置，乙位置用导线连接，先将单刀双掷开关拨至 位置；
②闭合开关S，移动滑动变阻器滑片到某一合适位置时，记下此时电压表示数为2V；
③断开开关S，将单刀双掷开关拨至 位置；
④闭合开关S，调节 ；
⑤读出电阻箱示数，即等于的阻值；
（4）第三组同学发现前两组的测量结果都一样，本组测量结果却比他们的大了2Ω，检查分析后发现，是在步骤④之前，不小心碰到了滑动变阻器滑片，导致滑动变阻器接入电路的阻值变化了 Ω。
五、计算题：本大题共2小题，共16分。
28.如图所示的电路图中，电阻R1的阻值为10Ω；小明通过改变开关S1和S2的状态，发现电流表最大示数是0.9A，而将S1闭合，S2接B时，电流表是0.3A，求：
（1）求电源电压；
（2）求R2的阻值；
（3）R1通电时的最小功率。
29.如图甲是科技小组设计的“智能温控小屋”简化电路，受控电路功率随时间的变化关系如图乙所示。当室温上升至28℃时冷却系统开始工作，当室温降至23℃时停止工作。Rt为热敏电阻，其阻值随温度的升高而减小，当控制电路中的电流为0.15A时，衔铁刚好被吸下，控制电路电源电压恒为3V。定值电阻R0为100Ω，线圈电阻忽略不计。求：
（1）受控电路30min内消耗的电能；
（2）受控电路工作时，通过电阻R0的电流；
（3）热敏电阻Rt的变化范围。
六、综合题：本大题共1小题，共10分。
30.阅读短文，回答问题。
2024年4月30日，全球最大压缩空气储能项目并网发电，这是我国新型储能技术应用的一个里程碑。该项目工作原理如下图所示，用电低谷时段，将电网多余的电能通过空气压缩机把空气压缩到地下盐穴中（地下盐层中的洞穴）；用电高峰时段，将储存在盐穴中的高压空气释放，驱动空气膨胀机转动，连接发电机进行发电。
该工程就像一个“超级充电宝”，储存1度电最终能放出0.72度电，装机功率300兆瓦。每年发电量可达6亿度，能够保障超过20万户家庭用电需求。每年可节约标准煤约，减少二氧化碳排放约。可连续放电6小时，使用期长达40年。
(1)该项目储能过程中，电网中多余的电能通过电动机转化为 能，再通过空气压缩机转化为 能；
(2)换热器是将热流体的部分内能转移给冷流体的装置，常温高压空气在“换热器2”处 热；
(3)该项目每年节约的标准煤完全燃烧，释放 J的能量；（标准煤热值为）
(4)该项目的能量转换效率为 %。
1.【答案】B
2.【答案】B
3.【答案】D
4.【答案】C
5.【答案】A
6.【答案】C
7.【答案】B
8.【答案】A
9.【答案】D
10.【答案】B
11.【答案】C
12.【答案】D
13.【答案】压缩
20
做功

14.【答案】3200
66.7%
200

15.【答案】b和c
串联
6

16.【答案】9
1.5
乙

17.【答案】4.2×106
87.5%

18.【答案】0.04
60

19.【答案】S
触点1
230

20.【答案】电阻R2短路
电阻R1短路或断路

21.【答案】温
3000

22.【答案】减小
增大
12
小于

23.【答案】(1)
(2)
(3)
(4)​​​​​​​

24.【答案】 左
便于测量力臂
1.5
不变
顺时针

25.【答案】木块移动的距离
在质量一定的情况下，物体的速度越大，动能就越大
相等
④
C

26.【答案】
20Ω、1.0A
2.2
左
0.5
​​​​​​​
5∶2

27.【答案】5
将滑动变阻器调至阻值最大端
​​​​​​​
a
b
电阻箱，使电压表示数为2V
1

28.【答案】（1）3V；（2） ；（3）0.9W
【详解】解：（1）将S1闭合，S2接B时，R2短路，电路为R1的简单电路，则电源电压为
（2）要使电路中电流最大，则两电阻并联，所以应闭合S1，S2置于A，故R2的电流为
R2的阻值为
（3）R1通电时的功率最小则电流最小，即两电阻串联，S1断开，S2置于B，R1与R2串联，此时电路中电流为
则此时R1通电时的最小功率为
答：（1）电源电压为3V；
（2）R2的阻值为 ；
（3）R1通电时的最小功率为0.4W。

29.【答案】（1）1.44×106J；（2）0.03A；（3）20Ω≤Rt≤25Ω
【详解】解：（1）由图像可知，受控电路30min内工作了20min消耗的电能为
W＝Pt＝1200W×20×60s＝1.44×106J
（2）衔铁被吸下时，受控电路工作，此时控制电路中R0与Rt并联，由并联电路中电压的规律知，R0两端的电压为
U0＝U＝3V
通过电阻R0的电流为
（3）当室温上升至28℃时冷却系统开始工作前，控制电路只有热敏电阻接入电路，此时 断路，此时经过热敏电阻的电流最大为0.15A，电阻最小时恰好衔铁被吸下，因此可以求出Rt的最小值
衔铁被下瞬间，冷却系统开始工作，温度不再上升，而是下降，电阻Rt开始变大，但由于衔铁被吸下后定值电阻 被接入电路， 与 并联，当电路中的总电流小到0.15A时，衔铁才会被弹回，此时经过 的电流为
It＝I－I0＝0.15A－0.03A＝0.12A
此时Rt的阻值最大为
因为Rt的阻值随温度的升高而减小，若Rt的阻值继续减小，电路中的电流变大，衔铁被吸下，冷却系统开始工作，温度降低，此时Rt的阻值会增大，故Rt的阻值最大为25Ω，故热敏电阻Rt的变化范围为20Ω≤Rt≤25Ω。
答：（1）受控电路30min内消耗的电能为1.44×106J；
（2）受控电路工作时，通过电阻R0的电流为0.03 A；
（3）热敏电阻Rt的变化范围为20Ω≤Rt≤25Ω。

30.【答案】机械
内
吸
​​​​​​​
72
