江西省南丰县第一中学2025-2026学年九年级上学期期末物理练习试卷（含答案+解析）

这是一份江西省南丰县第一中学2025-2026学年九年级上学期期末物理练习试卷（含答案+解析），共9页。试卷主要包含了2A和0，6×108J等内容，欢迎下载使用。

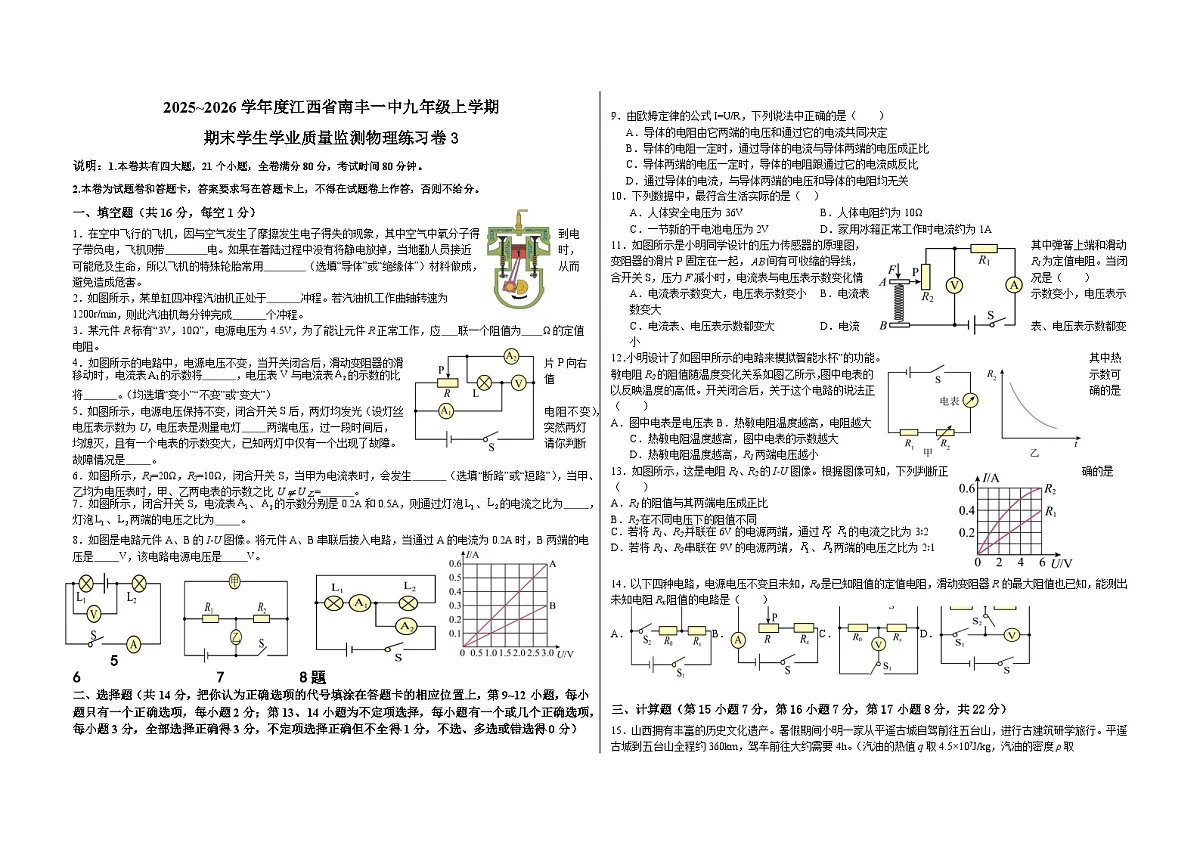

说明：1.本卷共有四大题，21个小题，全卷满分80分，考试时间80分钟。
2.本卷为试题卷和答题卡，答案要求写在答题卡上，不得在试题卷上作答，否则不给分。
一、填空题（共16分，每空1分）
1．在空中飞行的飞机，因与空气发生了摩擦发生电子得失的现象，其中空气中氧分子得到电子带负电，飞机则带 电。如果在着陆过程中没有将静电放掉，当地勤人员接近时，可能危及生命，所以飞机的特殊轮胎常用 （选填“导体”或“绝缘体”）材料做成，从而避免造成危害。
2．如图所示，某单缸四冲程汽油机正处于 冲程。若汽油机工作曲轴转速为1200r/min，则此汽油机每分钟完成 个冲程。
3．某元件R标有“3V，10Ω”，电源电压为4.5V，为了能让元件R正常工作，应 联一个阻值为 Ω的定值电阻。
4．如图所示的电路中，电源电压不变，当开关闭合后，滑动变阻器的滑片P向右移动时，电流表的示数将 ，电压表V与电流表的示数的比值将 。（均选填“变小”“不变”或“变大”）
5．如图所示，电源电压保持不变，闭合开关S后，两灯均发光（设灯丝电阻不变），电压表示数为U，电压表是测量电灯 两端电压，过一段时间后，突然两灯均熄灭，且有一个电表的示数变大，已知两灯中仅有一个出现了故障。请你判断故障情况是 。
6．如图所示，R1=20Ω，R2=10Ω，闭合开关S，当甲为电流表时，会发生 （选填“断路”或“短路”），当甲、乙均为电压表时，甲、乙两电表的示数之比U甲∶U乙= 。
7．如图所示，闭合开关S，电流表、的示数分别是0.2A和0.5A，则通过灯泡、的电流之比为 ，灯泡、两端的电压之比为 。
8．如图是电路元件A、B的I-U图像。将元件A、B串联后接入电路，当通过A的电流为0.2A时，B两端的电压是 V，该电路电源电压是 V。
5 6 7 8題
二、选择题（共14分，把你认为正确选项的代号填涂在答题卡的相应位置上，第9~12小题，每小题只有一个正确选项，每小题2分；第13、14小题为不定项选择，每小题有一个或几个正确选项，每小题3分，全部选择正确得3分，不定项选择正确但不全得1分，不选、多选或错选得0分）
9．由欧姆定律的公式I=U/R，下列说法中正确的是（ ）
A．导体的电阻由它两端的电压和通过它的电流共同决定
B．导体的电阻一定时，通过导体的电流与导体两端的电压成正比
C．导体两端的电压一定时，导体的电阻跟通过它的电流成反比
D．通过导体的电流，与导体两端的电压和导体的电阻均无关
10．下列数据中，最符合生活实际的是（ ）
A．人体安全电压为36VB．人体电阻约为10Ω
C．一节新的干电池电压为2VD．家用冰箱正常工作时电流约为1A
11．如图所示是小明同学设计的压力传感器的原理图，其中弹簧上端和滑动变阻器的滑片P固定在一起，间有可收缩的导线，R1为定值电阻。当闭合开关S，压力减小时，电流表与电压表示数变化情况是（ ）
A．电流表示数变大，电压表示数变小B．电流表示数变小，电压表示数变大
C．电流表、电压表示数都变大D．电流表、电压表示数都变小
12．小明设计了如图甲所示的电路来模拟“智能水杯”的功能。其中热敏电阻R2的阻值随温度变化关系如图乙所示，图中电表的示数可以反映温度的高低。开关闭合后，关于这个电路的说法正确的是（ ）
A．图中电表是电压表B．热敏电阻温度越高，电阻越大
C．热敏电阻温度越高，图中电表的示数越大
D．热敏电阻温度越高，R1两端电压越小
13．如图所示，这是电阻R1、R2的I-U图像。根据图像可知，下列判断正确的是（ ）
A．R1的阻值与其两端电压成正比
B．R2在不同电压下的阻值不同
C．若将R1、R2并联在6V的电源两端，通过的电流之比为3∶2
D．若将R1、R2串联在9V的电源两端，、两端的电压之比为2∶1
14．以下四种电路，电源电压不变且未知，R0是已知阻值的定值电阻，滑动变阻器R的最大阻值也已知，能测出未知电阻Rx阻值的电路是（ ）
A．B．C．D．
三、计算题（第15小题7分，第16小题7分，第17小题8分，共22分）
15．山西拥有丰富的历史文化遗产。暑假期间小明一家从平遥古城自驾前往五台山，进行古建筑研学旅行。平遥古城到五台山全程约360km，驾车前往大约需要4h。（汽油的热值q取4.5×107J/kg，汽油的密度ρ取0.8×103kg/m3）（1）求汽车的平均速度。（2）汽车全程消耗汽油25L，求汽油完全燃烧放出的热量Q。（3）若汽车发动机全程的平均功率为25kW，求汽车发动机的效率。

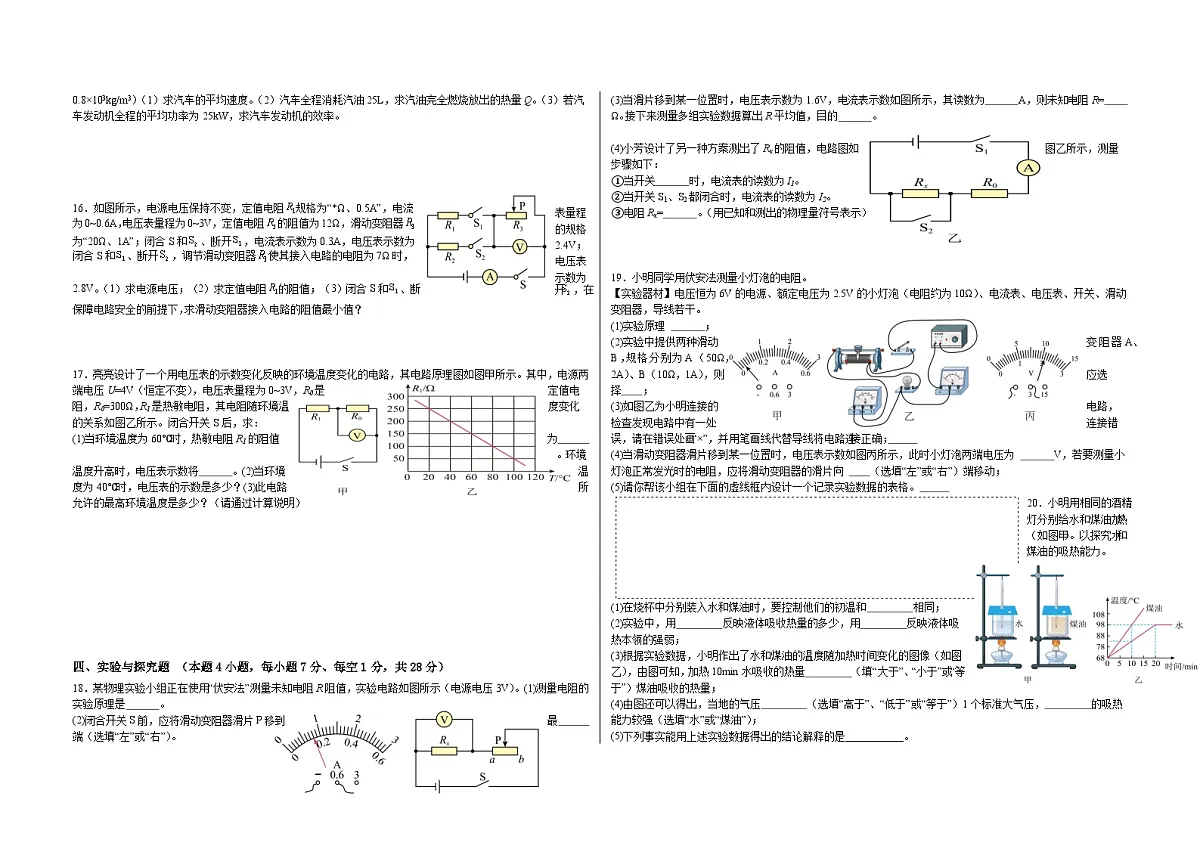

16．如图所示，电源电压保持不变，定值电阻规格为“*Ω、0.5A”，电流表量程为0~0.6A，电压表量程为0~3V，定值电阻的阻值为12Ω，滑动变阻器的规格为“20Ω、1A”；闭合S和、断开，电流表示数为0.3A，电压表示数为2.4V；闭合S和、断开，调节滑动变阻器使其接入电路的电阻为7Ω时，电压表示数为2.8V。（1）求电源电压；（2）求定值电阻的阻值；（3）闭合S和、断开，在保障电路安全的前提下，求滑动变阻器接入电路的阻值最小值？
17．亮亮设计了一个用电压表的示数变化反映的环境温度变化的电路，其电路原理图如图甲所示。其中，电源两端电压U=4V（恒定不变），电压表量程为0~3V，R0是定值电阻，R0=300Ω，R1是热敏电阻，其电阻随环境温度变化的关系如图乙所示。闭合开关S后，求：
(1)当环境温度为60℃时，热敏电阻R1的阻值为 。环境温度升高时，电压表示数将 。(2)当环境温度为40℃时，电压表的示数是多少？(3)此电路所允许的最高环境温度是多少？（请通过计算说明）
四、实验与探究题 （本题4小题，每小题7分、每空1分，共28分）
18．某物理实验小组正在使用“伏安法”测量未知电阻R阻值，实验电路如图所示（电源电压3V）。(1)测量电阻的实验原理是 。
(2)闭合开关S前，应将滑动变阻器滑片P移到最 端（选填“左”或“右”）。
(3)当滑片移到某一位置时，电压表示数为1.6V，电流表示数如图所示，其读数为 A，则未知电阻R= Ω。接下来测量多组实验数据算出R平均值，目的 。
(4)小芳设计了另一种方案测出了Rx的阻值，电路图如图乙所示，测量步骤如下：
①当开关 时，电流表的读数为I1。
②当开关S1、S2都闭合时，电流表的读数为I2。
③电阻Rx= 。（用已知和测出的物理量符号表示）
19．小明同学用伏安法测量小灯泡的电阻。
【实验器材】电压恒为6V的电源、额定电压为2.5V的小灯泡（电阻约为10Ω）、电流表、电压表、开关、滑动变阻器，导线若干。
(1)实验原理 ；
(2)实验中提供两种滑动变阻器A、B，规格分别为A（50Ω，2A）、B（10Ω，1A），则应选择 ；
(3)如图乙为小明连接的电路，检查发现电路中有一处连接错误，请在错误处画“×”，并用笔画线代替导线将电路连接正确；
(4)当滑动变阻器滑片移到某一位置时，电压表示数如图丙所示，此时小灯泡两端电压为 V，若要测量小灯泡正常发光时的电阻，应将滑动变阻器的滑片向 （选填“左”或“右”）端移动；
(5)请你帮该小组在下面的虚线框内设计一个记录实验数据的表格。
20．小明用相同的酒精灯分别给水和煤油加热（如图甲）。以探究水和煤油的吸热能力。
(1)在烧杯中分别装入水和煤油时，要控制他们的初温和 相同；
(2)实验中，用 反映液体吸收热量的多少，用 反映液体吸热本领的强弱；
(3)根据实验数据，小明作出了水和煤油的温度随加热时间变化的图像（如图乙），由图可知，加热10min水吸收的热量 （填“大于”、“小于”或“等于”）煤油吸收的热量；
(4)由图还可以得出，当地的气压 （选填“高于”、“低于”或“等于”）1个标准大气压， 的吸热能力较强（选填“水”或“煤油”）；
(5)下列事实能用上述实验数据得出的结论解释的是___________。
A．沿海地区昼夜温差会比内陆地区小B．夏天给教室洒水，感觉凉爽

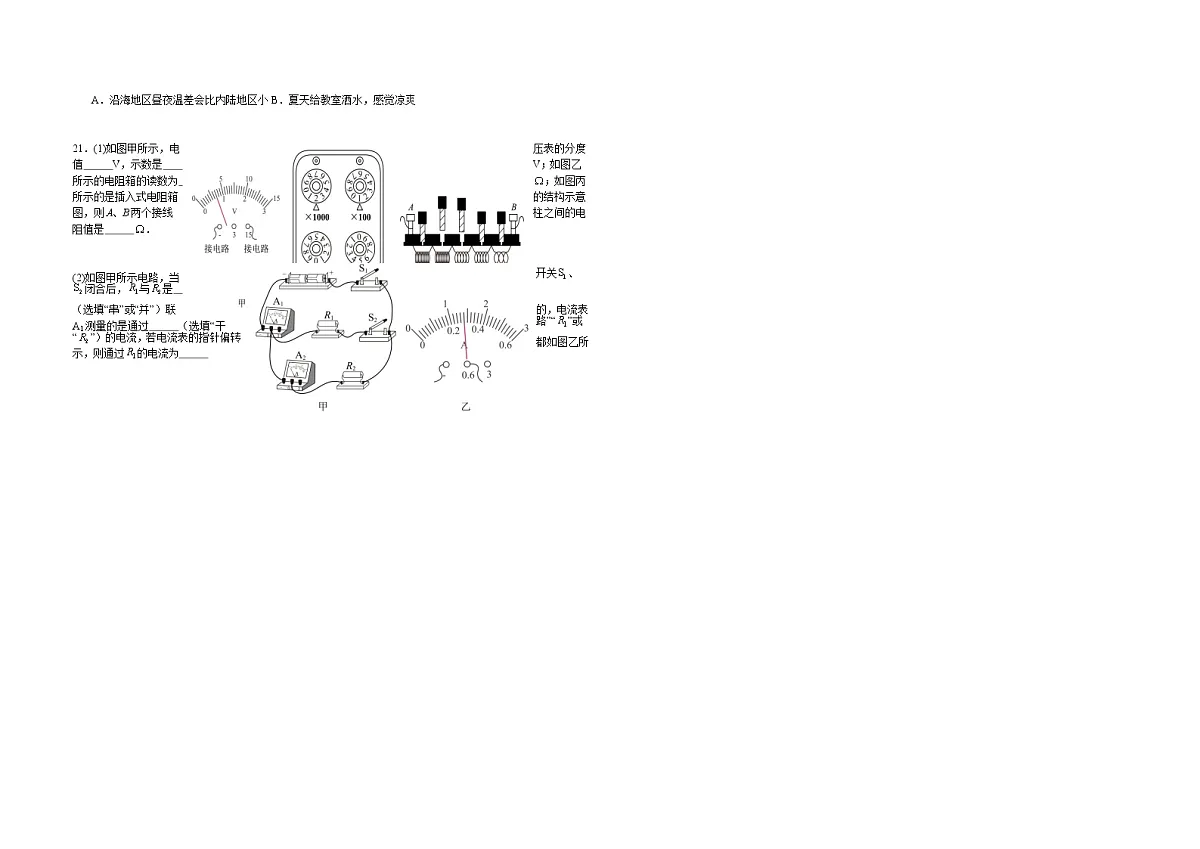

21．(1)如图甲所示，电压表的分度值 V，示数是 V；如图乙所示的电阻箱的读数为 ；如图丙所示的是插入式电阻箱的结构示意图，则两个接线柱之间的电阻值是 ．
(2)如图甲所示电路，当开关、闭合后，与是 （选填“串”或“并”）联的，电流表A1测量的是通过 （选填“干路”“”或“”）的电流，若电流表的指针偏转都如图乙所示，则通过的电流为
参考答案
1． 正 导体
【详解】[1]在空中飞行的飞机，因与空气发生了摩擦，其中空气中氧分子得到电子带负电，所以飞机失去电子带正电。
[2]如果在着陆过程中没有将静电放掉，当地勤人员接近时，可能危及生命，所以应提前将电荷转移，因此飞机的特殊轮胎应用导体材料做成，从而避免造成危害。
2． 压缩 2400
【详解】[1]由图可知，汽油机的进气门和排气门都关闭，活塞向上运动，属于压缩冲程。
[2]四冲程汽油机在一个工作循环中曲轴转2圈，完成4个工作冲程，该汽油机工作时曲轴转速为1200r/min，由此可知，每分钟完成2400个冲程。
3． 串 5
【详解】[1]根据串联分压原理可知，为了能让元件R正常工作，应串联一个定值电阻。
[2]元件R正常工作时，通过元件R的电流为
定值电阻的两端电压为
根据串联电路电流处处相等以及欧姆定律可得，定值电阻的阻值为
4． 不变 变大
【详解】[1][2]由图可知，灯泡L与滑动变阻器R并联，电流表A1测量通过灯泡L的电流，电流表A2测量干路中的电流，电压表测量电源电压，则移动滑片时，电压表的示数不变。滑片向右移动时，滑动变阻器R接入电路中的阻值变大，电源电压不变，由可得通过滑动变阻器R的电流变小；灯泡两端的电压不变，通过的电流不变，即电流表A1示数不变；干路电流等于各支路电流之和，所以电流表A2的示数变小；电压表的示数不变，电流表A2的示数变小，所以电压表V与电流表A2的示数的比值将变大。
5． L2 L2断路
【详解】[1]由图可知，闭合开关S后，两灯串联，电压表测L2两端的电压，电流表测串联电路的电流。
[2]一段时间后，两灯均熄灭，已知两灯中仅有一个出现了故障，这说明电路故障为断路，所以电流表示数减小，电压表示数变大，此时电压表到电源为通路，则L1是完好的，故L2断路。
6． 短路 3:1
【详解】[1] 闭合开关S，当甲为电流表时，电流会从电源的正极出发，经过甲表和开关S直接回到负极，电源被短路。
[2]甲、乙均为电压表时，R1与R2串联，根据串联电路电流处处相等，则通过R1与R2的电流之比为I1∶I2=1∶1
此时甲电压表测电源电压，乙电压表测电压。R1与R2的电压之比为
所以甲、乙两电表的示数之比为
7． 2:3 1:1
【详解】[1]闭合开关S，两灯并联，电流表A1测L1的电流，电流表A2测干路电流，根据并联电流规律，L2的电流为
则通过灯泡L1、L2的电流之比为
[2]根据并联电压规律，两灯两端电压相等，其比值为
8． 2 3
【详解】[1][2]将元件A、B串联后接入电路，串联电路电流处处相等，当通过A的电流为0.2A时，通过B的电流也为0.2A，由图可知，此时A的电压为1V，B的电压为2V，根据串联电压规律，该电路电源电压为
9．B
【详解】A．电阻是导体的一种基本属性，与导体的材料、长度、横截面积和温度有关，与导体两端的电压和电流无关，故A错误；
B．当电阻一定时，电阻两端的电压越大，通过它的电流越大，即通过导体的电流与导体两端的电压成正比，故B正确；
C．导体两端的电压一定时，导体的电阻越大，通过它的电流越小，即通过导体的电流与电阻成反比，故C错误；
D．由B、C分析知，通过导体的电流，与导体两端的电压和导体的电阻有关，故D错误。
故选B。
10．D
【详解】A．不高于36V的电压对人体是安全的，但并不是说人体安全电压就是36V，低于36V的电压也是安全的。故A不符合题意；
B．人体电阻的大小因人而异，一般来说，人体电阻通常在几千欧姆到几百万欧姆之间，远大于10Ω。故B不符合题意；
C．一节新的干电池的电压标准为1.5V，而不是2V。故C不符合题意；
D．家用冰箱正常工作时，其功率通常在几百瓦左右。以220W为例，，在220V的电压下，冰箱的工作电流约为
故D符合题意。
故选D。
11．A
【详解】分析此电路图可知，这是一个串联电路，电压表测滑动变阻器R2两端的电压，电流表测电路中电流，当闭合开关S，压力F减小时，弹簧带动滑片P向上移动，电阻R2接入电路的电阻减小，根据串联电路电阻特点可知，电路中的总电阻减小，由欧姆定律可知，电路中电流变大，因此电流表示数变大；根据串联电路分压原理可知，R2电阻减小，则分配到R2两端的电压减小，故电压表示数减小，故A符合题意，BCD不符合题意。
故选A。
12．C
【详解】A．图甲中电表串联在电路中，根据电流表、电压表的正确使用方法，电流表要串联在电路中使用，所以图示的电表为电流表，故A错误；
B．由图乙可知，热敏电阻R2的阻值随温度的升高而变小，故B错误；
C．由图乙可知，温度越高，热敏电阻R2的阻值越小，串联电路中的总电阻越小，在电源电压一定时，根据可知，电路中的电流越大，由前面分析可知图甲中电表是电流表，所以热敏电阻温度越高，图中电表的示数越大。故C正确；
D．根据前面分析可知，热敏电阻温度越高，串联电路中电流越大，在R1阻值一定时，由可知，R1两端电压越大。故D错误。
故选C。
13．BD
【详解】A．导体的电阻由导体本身决定，与其两端的电压和通过它的电流无关，故A错误；
B．电阻R2的I-U图像不是一条直线，不同电压下，电压与电流的比值不同，阻值不同，故B正确；
C．若将电阻R1、R2并联在6V的电源两端，由图像可知，通过电阻R1、R2的电流分别为0.4A、0.6A，则通过电阻R1、R2的电流之比
故C错误；
D．将电阻R1、R2串联在电压为9V的电源两端，通过电阻R1、R2的电流相等，由图像可知，通过电阻R1、R2的流为0.4A时，电阻R1、R2两端的电压分别为6V、3V，总电压为
6V+3V=9V
符合题意，此时电阻R1、R2两端电压之比
故D正确。
故选BD。
14．ABD
【详解】A．同时闭合两个开关时，两电阻串联，电压表测R0电压两端电压U0，断开S2时，电压表串联入电路，示数为电源电压U，闭合两个开关时，两电阻串联，通过它们的电流相等，由欧姆定律可得
故A符合题意；
B．把P调到最右端，闭合S，电流表示数为I1，则
U=I1Rx……①
把P调到最左端，闭合S，电流表示数为I2，则
U=I2（Rx+R）……②
解方程①②可求出 Rx的阻值，故B符合题意；
C．闭合开关S，两只电阻串联，开关S1由一侧拨到另一侧时，会导致电压表的正负接线柱接反，造成电压表指针向左偏转，不能测出Rx的阻值，故C不符合题意；
D．闭合开关 S、S1，断开 S2，两只电阻串联，电压表测量电源电压为U，闭合 S、S2，断开S1，电压表测量电阻Rx两端电压Ux，根据串联电路各处电流相等，由欧姆定律可得
解方程可求出Rx的阻值，故D符合题意。
故选ABD。
15．（1）90km/h；（2）9×108J；（3）40%
【详解】解：（1）汽车的平均速度
（2）全程消耗汽油的体积为
V=25L=0.025m3
汽油的质量为
m=ρV=0.8×103kg/m3×0.025m3=20kg
汽油完全燃烧放出的热量
Q=mq=20kg×4.5×107J/kg=9×108J
（3）汽车全程所做的有用功为
W=Pt=25×103W×4×3600s=3.6×108J
则汽车发动机的效率
答：（1）汽车的平均速度为90km/h；
（2）汽汽油完全燃烧放出的热量为9×108J；
（3）汽车发动机的效率为40%。
16．（1）6V；（2）8Ω；（3）4Ω
【详解】解：（1）当闭合S和S2、断开S1时，R3与R2串联，电压表测R3两端的电压，电流表测电路中的电流，由可得，R2两端的电压为
U2＝IR2＝0.3A×12Ω＝3.6V
由串联电路电压规律可知，电源的电压
U＝U2+U3＝3.6V+2.4V＝6V
（2）当闭合S和S1、断开S2，R3与R1串联，电压表测R3两端的电压，电流表测电路中的电流，调节滑动变阻器R3使其接入电路的电阻为7Ω，电压表示数为2.8V时，电路的电流为
此时R1两端的电压为
U1＝U﹣U3′＝6V﹣2.8V＝3.2V
定值电阻R1的阻值
（3）闭合S和S1、断开S2，R3与R1串联，电压表测R3两端的电压，电流表测电路中的电流，电流表量程0~0.6A，滑动变阻器R3的规格为20Ω，1A，R1标有0.5A的字样，则电路中的电流最大为0.5A，此时滑动变阻器接入电路中的电阻最小，由欧姆定律可得，电路最小电阻为
根据串联电路的总电阻等于各分电阻之和可知，滑动变阻器接入电路中的最小阻值为
R2最小＝R最小﹣R1＝12Ω﹣8Ω＝4Ω
答：（1）电源电压为6V；
（2）定值电阻的阻值为8Ω；
（3）滑动变阻器接入电路的最小阻值为4Ω。
17．(1) 150 变大
(2)2.4
(3)80
【详解】（1）[1]由图乙可知，当环境温度为60℃时，热敏电阻的阻值为150Ω。
[2]环境温度升高时，热敏电阻R1的阻值减小，根据串联电路的分压规律可知，其两端的电压减小，根据串联电路电压特点可知，R0两端的电压变大，即电压表示数将变大。
（2）由图乙可知，环境温度为40℃时，热敏电阻的阻值为200Ω，根据电阻的串联特点可知，
则电路中电流为
由欧姆定律得两端的电压
（3）温度越高，热敏电阻越小，其分得电压越小，定值电阻两端电压越大；由题意可知电压表示数允许最大值为3V，此时电路能够测量的温度最高，所以电路中的最大电流为
串联电路两端的电压等于各部分电路两端的电压之和， 所以
由欧姆定律得，此时热敏电阻的阻值
根据图乙可查得热敏电阻的阻值为100Ω时对应温度为80℃，即最高温度为80℃。
18．(1)
(2)右
(3) 0.16 10 减小误差
(4) 闭合、断开
【详解】（1）伏安法测电阻的实验原理是欧姆定律的变形公式，即通过测量电阻两端的电压U和通过电阻的电流I，来计算电阻R的值。
（2）闭合开关S前，为了保护电路，应将滑动变阻器滑片P移到阻值最大处，由图可知，滑动变阻器的滑片P移到最右端时，接入电路的电阻丝最长，阻值最大，所以应移到右端。
（3）[1]由图可知电流表选用的是0-0.6A量程，分度值为0.02A，示数为0.16A。
[2]根据，已知电压U=1.6V，电流I=0.16A，则未知电阻
[3]测量多组实验数据算出R平均值，目的是减小误差。因为多次测量求平均值可以减小实验误差。
（4）[1][2]当开关闭合、断开时，与串联，电流表测电路中的电流，此时电流表的读数为；当开关、都闭合时，被短路，电路中只有，电流表测通过的电流，此时电流表的读数为；当闭合、断开时，电源电压；当、都闭合时，电源电压
因为电源电压不变，所以
整理可得
19．(1)
(2)A
(3)
(4) 2.1 右
(5)见解析
【详解】（1）实验中，通过测量小灯泡两端的电压及通过的电流，根据求电阻。
（2）已知电源电压为6V，额定电压为2.5V的待测小灯泡，电阻约为10Ω，由欧姆定律可知，灯的额定电流
由串联电路电压的规律及欧姆定律，灯正常发光时，变阻器连入电路的电阻
故选用滑动变阻器A。
（3）由图甲可知，灯泡和滑动变阻器并联，电压表串联在电路测电源电压是错误的，灯与变阻器串联，电流表与灯串联，电压表与灯并联，如下图所示：
（4）[1]由图丙可知，电压表选用小量程，分度值为0.1V，示数为2.1V。
[2]灯泡的额定电压是2.5V，要测量小灯泡正常发光时的电阻，需要增大灯泡两端的电压，由串联电路电压的规律可知减小变阻器两端的电压，由串联分压可知减小变阻器的阻值，滑片向右移动。
（5）根据实验原理，要测量灯泡两端的电压和通过的电流，所以要记录电流表和电压表示数，并多次实验，实验表格设计如下所示：
20．(1)质量
(2) 加热时间 温度变化量
(3)等于
(4) 低于 水
(5)A
【详解】（1）由可知，比较水和煤油吸热能力强弱时，应控制水和煤油的质量相同。
（2）[1]使用相同的热源加热相同的时间，液体吸收的热量相同，所以可用加热时间来反映液体吸收热量的多少。
[2]吸收相同的热量，等质量的水和煤油的温度变化量不同，所以可用水和煤油的温度变化量来反映吸热能量的强弱，温度变化量小的液体吸热能力强。
（3）加热相同的时间，水和煤油吸收的热量相同，所以加热10min水吸收的热量等于煤油吸收的热量。
（4）[1]由图可知，水的温度达到98℃后不再发生改变，则水的沸点为98℃，小于标准大气压下水的沸点，说明此时的大气压低于标准大气压。
[2]吸收相同的热量，煤油的温度变化曲线在水的温度变化曲线上方，说明煤油的温度变化量更大，说明水的吸热能力更强。
（5）A．沿海地区昼夜温差会比内陆地区小，是因为水的比热容较大，在质量相同时，白天吸收相同的热量，水的温度升高得少，夜间放出相同的热量，水的温度降低得少，故A符合题意；
B．夏天给教室洒水，感觉凉爽，是因为水蒸发吸热，利用的是蒸发致冷的原理，故B不符合题意。
故选A。
21．(1) 0.5 3.5 2105 7
(2) 并 干路 1.12
【详解】（1）[1][2]图甲，电压表的量程为0~15V，分度值为0.5V，示数为3.5V。
[3]由图可知：的位置对应的数是2，的位置对应的数是1，的位置对应的数是0，的位置对应的数是5，故该电阻箱的示数为
[4]图丙，当5个铜塞都拔出时，此时5根电阻丝串联，总电阻最大，当铜塞插入时，则该铜塞处的电阻丝就会短路，这部分电阻没有连入电路，由图可知，A、B两个接线柱之间的电阻是
（2）[1]由图可知，当开关、闭合后，电流从正极流出，经开关S1后分两支，一支经S2、R1，另一支经R2、电流表A2，汇合后经电流表A1回电源负极；电路中电流有两条路径，与并联。
[2][3]由电路图可知，两电阻并联，电流表A1在干路中，测干路的电流；电流表A2与R2串联，即A2测量R2的电流；两只电流表的指针偏转刻度相同，根据并联电路中干路电流等于支路电流之和可知，干路中的电流大于支路电流，所以电流表A1选用的是大量程，分度值为0.1A，示数为1.4A；电流表A2选用的是小量程，分度值为0.02A，示数为0.28A；则通过电阻R1的电流为
题号
9
10
11
12
13
14




答案
B
D
A
C
BD
ABD




实验次数
电压U/V
电流I/A
电阻R/Ω
1
2
3
