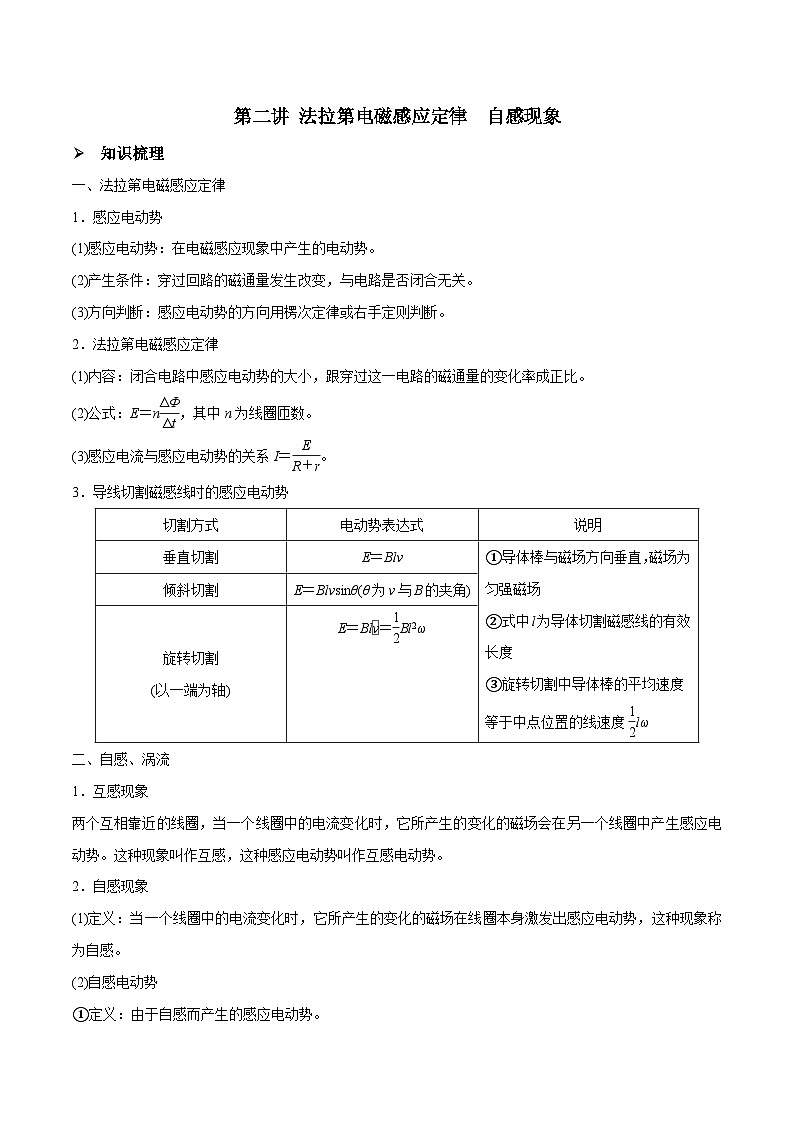

一、法拉第电磁感应定律
1．感应电动势
(1)感应电动势：在电磁感应现象中产生的电动势。
(2)产生条件：穿过回路的磁通量发生改变，与电路是否闭合无关。
(3)方向判断：感应电动势的方向用楞次定律或右手定则判断。
2．法拉第电磁感应定律
(1)内容：闭合电路中感应电动势的大小，跟穿过这一电路的磁通量的变化率成正比。
(2)公式：E＝neq \f(ΔΦ,Δt)，其中n为线圈匝数。
(3)感应电流与感应电动势的关系I＝eq \f(E,R＋r)。
3．导线切割磁感线时的感应电动势
二、自感、涡流
1．互感现象
两个互相靠近的线圈，当一个线圈中的电流变化时，它所产生的变化的磁场会在另一个线圈中产生感应电动势。这种现象叫作互感，这种感应电动势叫作互感电动势。
2．自感现象
(1)定义：当一个线圈中的电流变化时，它所产生的变化的磁场在线圈本身激发出感应电动势，这种现象称为自感。
(2)自感电动势
①定义：由于自感而产生的感应电动势。

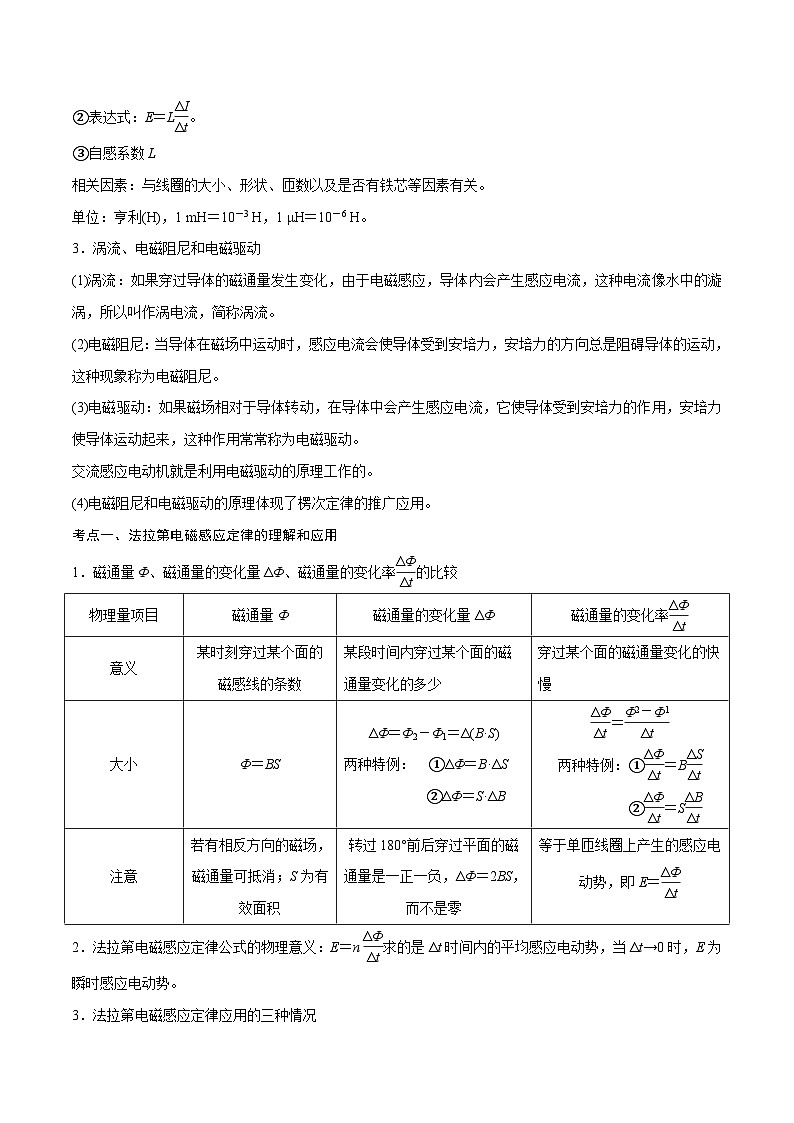

②表达式：E＝Leq \f(ΔI,Δt)。
③自感系数L
相关因素：与线圈的大小、形状、匝数以及是否有铁芯等因素有关。
单位：亨利(H)，1 mH＝10－3 H，1 μH＝10－6 H。
3．涡流、电磁阻尼和电磁驱动
(1)涡流：如果穿过导体的磁通量发生变化，由于电磁感应，导体内会产生感应电流，这种电流像水中的漩涡，所以叫作涡电流，简称涡流。
(2)电磁阻尼：当导体在磁场中运动时，感应电流会使导体受到安培力，安培力的方向总是阻碍导体的运动，这种现象称为电磁阻尼。
(3)电磁驱动：如果磁场相对于导体转动，在导体中会产生感应电流，它使导体受到安培力的作用，安培力使导体运动起来，这种作用常常称为电磁驱动。
交流感应电动机就是利用电磁驱动的原理工作的。
(4)电磁阻尼和电磁驱动的原理体现了楞次定律的推广应用。
考点一、法拉第电磁感应定律的理解和应用
1．磁通量Φ、磁通量的变化量ΔΦ、磁通量的变化率eq \f(ΔΦ,Δt)的比较
2．法拉第电磁感应定律公式的物理意义：E＝neq \f(ΔΦ,Δt)求的是Δt时间内的平均感应电动势，当Δt→0时，E为瞬时感应电动势。
3．法拉第电磁感应定律应用的三种情况

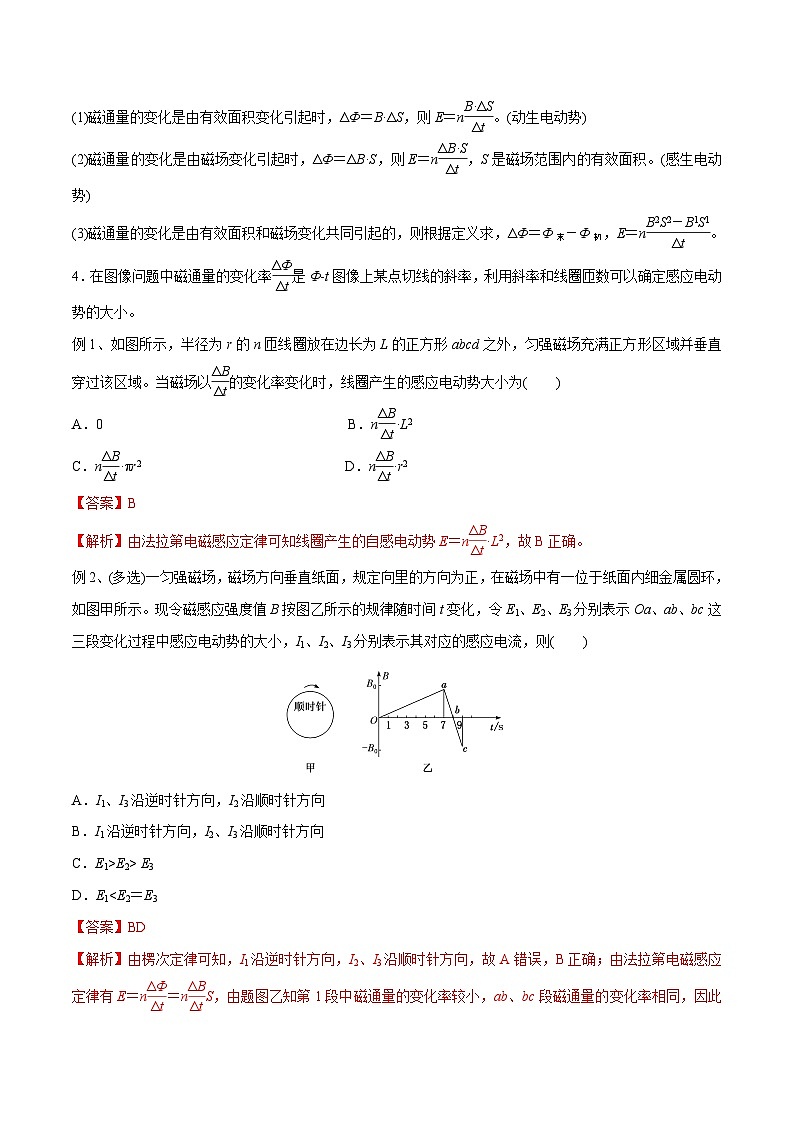

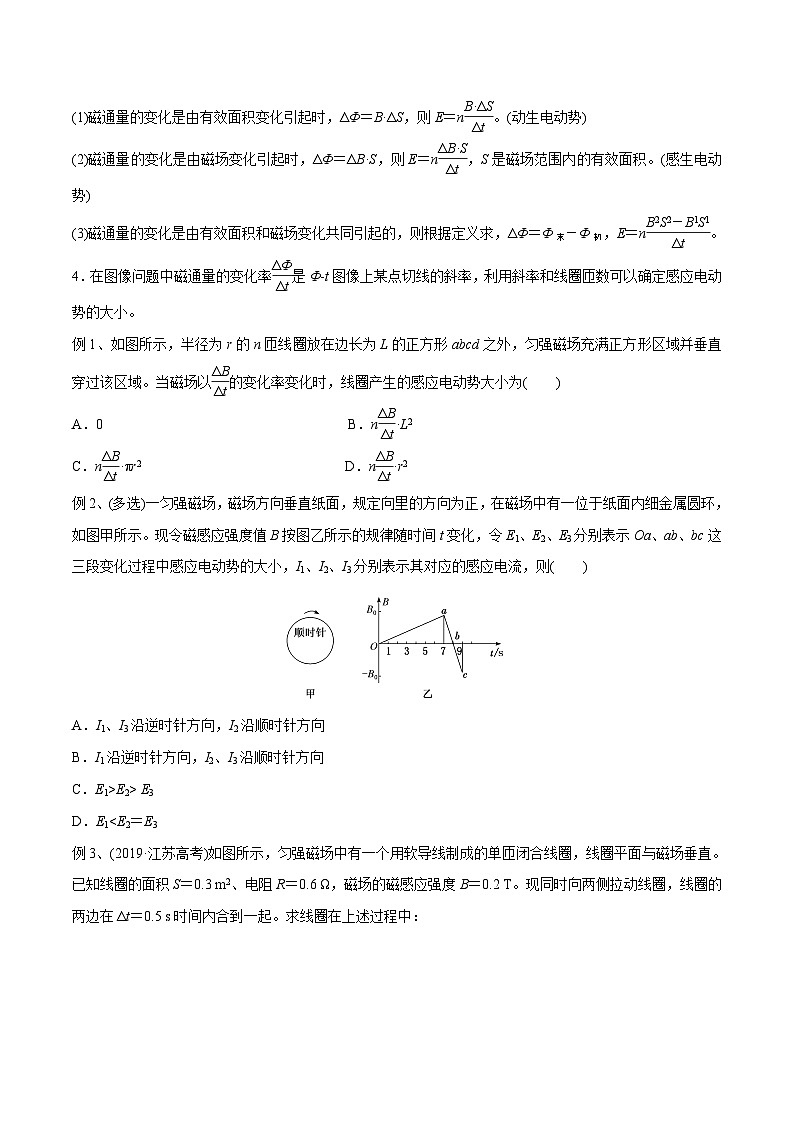

(1)磁通量的变化是由有效面积变化引起时，ΔΦ＝B·ΔS，则E＝neq \f(B·ΔS,Δt)。(动生电动势)
(2)磁通量的变化是由磁场变化引起时，ΔΦ＝ΔB·S，则E＝neq \f(ΔB·S,Δt)，S是磁场范围内的有效面积。(感生电动势)
(3)磁通量的变化是由有效面积和磁场变化共同引起的，则根据定义求，ΔΦ＝Φ末－Φ初，E＝neq \f(B2S2－B1S1,Δt)。
4．在图像问题中磁通量的变化率eq \f(ΔΦ,Δt)是Φ­t图像上某点切线的斜率，利用斜率和线圈匝数可以确定感应电动势的大小。
例1、如图所示，半径为r的n匝线圈放在边长为L的正方形abcd之外，匀强磁场充满正方形区域并垂直穿过该区域。当磁场以eq \f(ΔB,Δt)的变化率变化时，线圈产生的感应电动势大小为( )
A．0 B．neq \f(ΔB,Δt)·L2
C．neq \f(ΔB,Δt)·πr2 D．neq \f(ΔB,Δt)·r2
【答案】B
【解析】由法拉第电磁感应定律可知线圈产生的自感电动势E＝neq \f(ΔB,Δt)·L2，故B正确。
例2、(多选)一匀强磁场，磁场方向垂直纸面，规定向里的方向为正，在磁场中有一位于纸面内细金属圆环，如图甲所示。现令磁感应强度值B按图乙所示的规律随时间t变化，令E1、E2、E3分别表示Oa、ab、bc这三段变化过程中感应电动势的大小，I1、I2、I3分别表示其对应的感应电流，则( )
A．I1、I3沿逆时针方向，I2沿顺时针方向
B．I1沿逆时针方向，I2、I3沿顺时针方向
C．E1>E2> E3
D．E1Uc，金属框中电流方向沿a－b－c－a
C．Ubc＝－eq \f(1,2)Bl2ω，金属框中无电流
D．Uac＝eq \f(1,2)Bl2ω，金属框中电流方向沿a－c－b－a
【答案】C
【解析】在三角形金属框内，有两边切割磁感线，其一为bc边，根据E＝Blv可得：电动势大小为eq \f(1,2)Bl2ω；其二为ac边，ac边有效的切割长度为l，根据E＝Blv，可得：电动势大小也为eq \f(1,2)Bl2ω；由右手定则可知：金属框内无电流，且Uc>Ub＝Ua，A、B、D错误；Ubc＝Uac＝－eq \f(1,2)Bl2ω，C正确。
训练3、 (多选)如图所示，在纸面内有半圆形轻质导体框，O为圆心，圆半径长为r，AO段、弧AB段的电阻均为R，BO段导体的电阻可忽略，磁感应强度大小为B、方向垂直纸面向里的匀强磁场的边界与半圆直径重合，现用外力使导体框在纸面内绕O点以角速度ω沿顺时针方向，从图示位置匀速转动一周，下列说法正确的是( )
A．圆弧AB段内电流方向总是从A流向B
B．转动的前半周内A、B两端电压为eq \f(Bωr2,2)
C．转动的后半周内通过O点的电荷量为eq \f(πBr2,4R)
D．外力对线框做的功为eq \f(πωB2r4,4R)
【答案】CD
【解析】导体框转动的前半周内，AO切割磁感线，感应电动势为E1＝eq \f(Bωr2,2)，圆弧AB段内电流方向从A流向B，AB段为外电路，故两端电压为U＝eq \f(1,2)E1＝eq \f(Bωr2,4)；转动的后半周BO段切割磁感线，感应电动势为E2＝eq \f(Bωr2,2)，圆弧AB段内电流方向从B流向A，故A、B错误；转动的后半周穿过导线框的磁通量变化量为ΔΦ＝eq \f(1,2)πBr2，电路总电阻为2R，则转动的后半周内通过O点的电荷量为q＝eq \f(ΔΦ,2R)＝eq \f(\f(1,2)πBr2,2R)＝eq \f(πBr2,4R)，故C正确；从图示位置匀速转动一周过程中，外力对线框做的功等于产生的电能，则W＝eq \f(E2,2R)T＝eq \f(\b\lc\(\rc\)(\a\vs4\al\c1(\f(Bωr2,2)))\s\up12(2),2R)×eq \f(2π,ω)＝eq \f(πωB2r4,4R)，故D正确。
考点三、自感现象及互感、涡流、电磁阻尼
1．自感现象的四大特点
(1)自感电动势总是阻碍导体中原电流的变化。
(2)通过线圈中的电流不能发生突变，只能缓慢变化。
(3)电流稳定时，自感线圈就相当于普通导体。
(4)线圈的自感系数越大，自感现象越明显，自感电动势只是延缓了过程的进行，但它不能使过程停止，更不能使过程反向。
2．自感中“闪亮”与“不闪亮”问题
例1、(2017·北京卷·19)图甲和图乙是教材中演示自感现象的两个电路图，L1和L2为电感线圈．实验时，断开开关S1瞬间，灯A1突然闪亮，随后逐渐变暗；闭合开关S2，灯A2逐渐变亮，而另一个相同的灯A3立即变亮，最终A2与A3的亮度相同．下列说法正确的是( )
A．图甲中，A1与L1的电阻值相同
B．图甲中，闭合S1，电路稳定后，A1中电流大于L1中电流
C．图乙中，变阻器R与L2的电阻值相同
D．图乙中，闭合S2瞬间，L2中电流与变阻器R中电流相等
【答案】C
【解析】断开开关S1瞬间，线圈L1产生自感电动势，阻碍电流的减小，通过L1的电流反向通过灯A1，灯A1突然闪亮，随后逐渐变暗，说明IL1>IA1，即RL1
