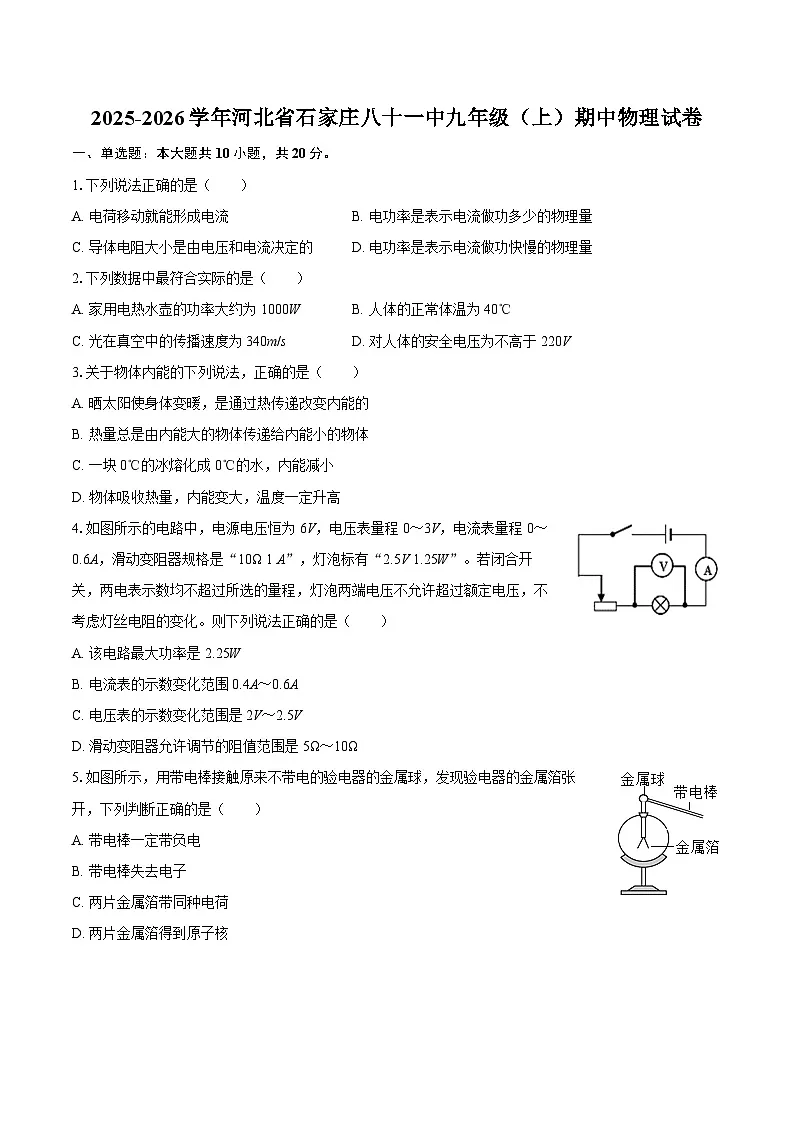

2025-2026学年河北省石家庄八十一中九年级（上）期中物理试卷-自定义类型

这是一份2025-2026学年河北省石家庄八十一中九年级（上）期中物理试卷-自定义类型，共10页。试卷主要包含了单选题，多选题，填空题，作图题，实验探究题，计算题等内容，欢迎下载使用。
1.下列说法正确的是（ ）
A. 电荷移动就能形成电流B. 电功率是表示电流做功多少的物理量
C. 导体电阻大小是由电压和电流决定的D. 电功率是表示电流做功快慢的物理量
2.下列数据中最符合实际的是（ ）
A. 家用电热水壶的功率大约为1000WB. 人体的正常体温为40℃
C. 光在真空中的传播速度为340m/sD. 对人体的安全电压为不高于220V
3.关于物体内能的下列说法，正确的是（ ）
A. 晒太阳使身体变暖，是通过热传递改变内能的
B. 热量总是由内能大的物体传递给内能小的物体
C. 一块0℃的冰熔化成0℃的水，内能减小
D. 物体吸收热量，内能变大，温度一定升高
4.如图所示的电路中，电源电压恒为6V，电压表量程0～3V，电流表量程0～0.6A，滑动变阻器规格是“10Ω 1 A”，灯泡标有“2.5V 1.25W”。若闭合开关，两电表示数均不超过所选的量程，灯泡两端电压不允许超过额定电压，不考虑灯丝电阻的变化。则下列说法正确的是（ ）
A. 该电路最大功率是2.25W
B. 电流表的示数变化范围0.4A～0.6A
C. 电压表的示数变化范围是2V～2.5V
D. 滑动变阻器允许调节的阻值范围是5Ω～10Ω
5.如图所示，用带电棒接触原来不带电的验电器的金属球，发现验电器的金属箔张开，下列判断正确的是（ ）
A. 带电棒一定带负电
B. 带电棒失去电子
C. 两片金属箔带同种电荷
D. 两片金属箔得到原子核

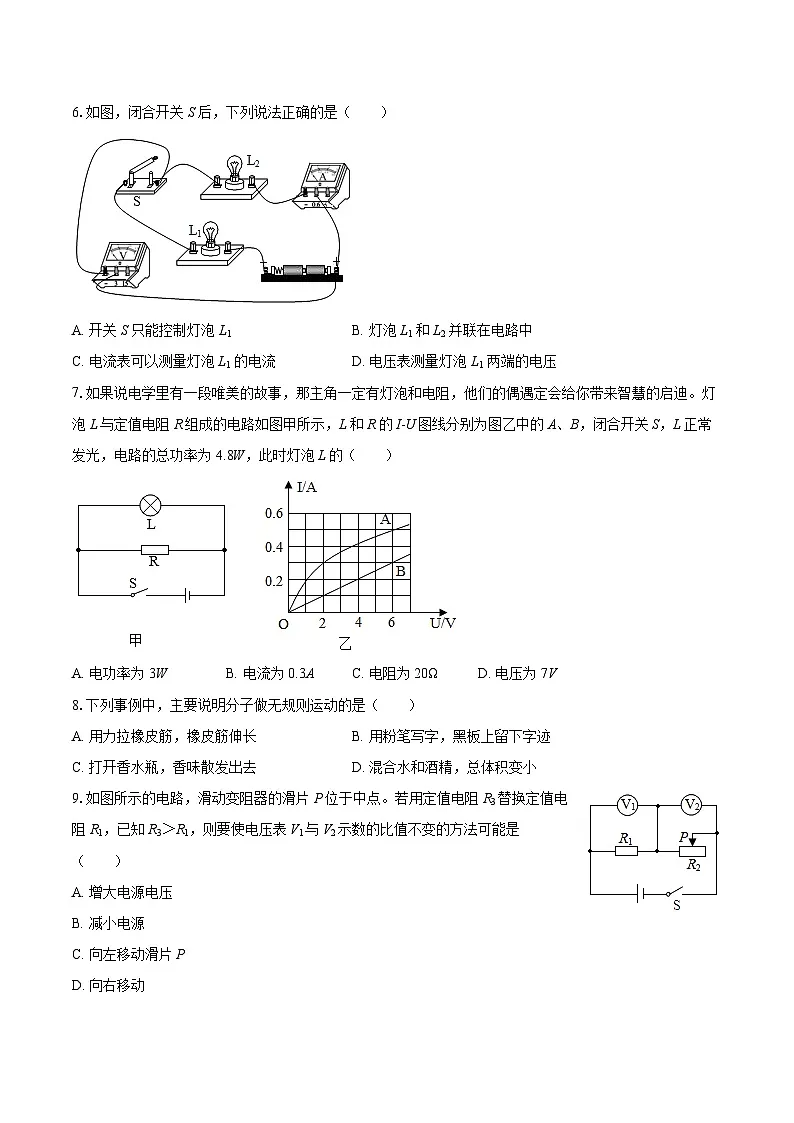

6.如图，闭合开关S后，下列说法正确的是（ ）
A. 开关 S 只能控制灯泡 L1B. 灯泡 L1 和 L2 并联在电路中
C. 电流表可以测量灯泡 L1 的电流D. 电压表测量灯泡 L1 两端的电压
7.如果说电学里有一段唯美的故事，那主角一定有灯泡和电阻，他们的偶遇定会给你带来智慧的启迪。灯泡L与定值电阻R组成的电路如图甲所示，L和R的I-U图线分别为图乙中的A、B，闭合开关S，L正常发光，电路的总功率为4.8W，此时灯泡L的（ ）
A. 电功率为3WB. 电流为0.3AC. 电阻为20ΩD. 电压为7V
8.下列事例中，主要说明分子做无规则运动的是（ ）
A. 用力拉橡皮筋，橡皮筋伸长B. 用粉笔写字，黑板上留下字迹
C. 打开香水瓶，香味散发出去D. 混合水和酒精，总体积变小
9.如图所示的电路，滑动变阻器的滑片P位于中点。若用定值电阻R3替换定值电阻R1，已知R3＞R1，则要使电压表V1与V2示数的比值不变的方法可能是（ ）
A. 增大电源电压
B. 减小电源
C. 向左移动滑片P
D. 向右移动

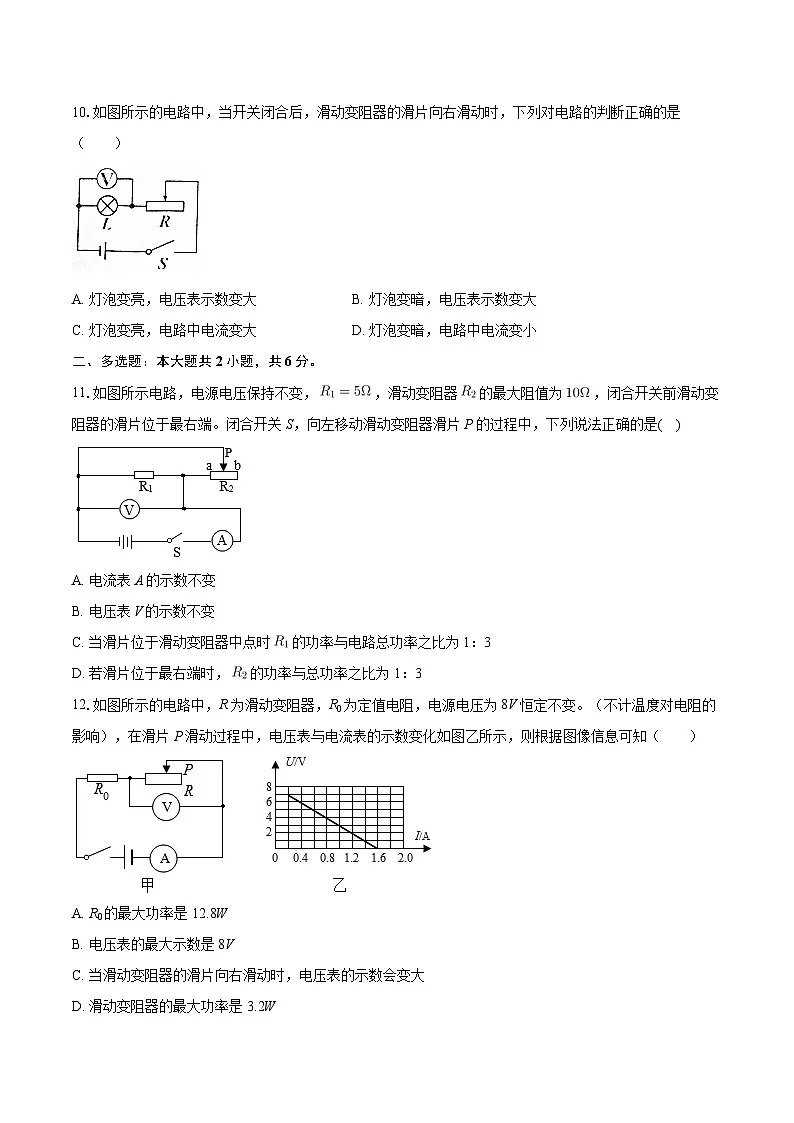

10.如图所示的电路中，当开关闭合后，滑动变阻器的滑片向右滑动时，下列对电路的判断正确的是（ ）
A. 灯泡变亮，电压表示数变大B. 灯泡变暗，电压表示数变大
C. 灯泡变亮，电路中电流变大D. 灯泡变暗，电路中电流变小
二、多选题：本大题共2小题，共6分。
11.如图所示电路，电源电压保持不变，，滑动变阻器的最大阻值为，闭合开关前滑动变阻器的滑片位于最右端。闭合开关S，向左移动滑动变阻器滑片P的过程中，下列说法正确的是( )
A. 电流表A的示数不变
B. 电压表V的示数不变
C. 当滑片位于滑动变阻器中点时的功率与电路总功率之比为1：3
D. 若滑片位于最右端时，的功率与总功率之比为1：3
12.如图所示的电路中，R为滑动变阻器，R0为定值电阻，电源电压为8V恒定不变。（不计温度对电阻的影响），在滑片P滑动过程中，电压表与电流表的示数变化如图乙所示，则根据图像信息可知（ ）
A. R0的最大功率是12.8W
B. 电压表的最大示数是8V
C. 当滑动变阻器的滑片向右滑动时，电压表的示数会变大
D. 滑动变阻器的最大功率是3.2W
三、填空题：本大题共4小题，共10分。
13.如图所示，将水加热至沸腾后，塞子被冲出，此过程的能量转化方式与汽油机的 冲程相同。若单缸四冲程汽油机1s内对外做功25次，则其飞轮转速为 r/min。
14.火箭常以液氢为燃料，是因为液氢 。比热容是反映物质自身性质的物理量。不同的物质，比热容一般 。质量之比为1：2的甲、乙物体吸收相同的热量，升高的温度之比为2：1，那么甲、乙的比热容之比为 。
15.用丝绸摩擦过的玻璃小球A______（填“得到”或“失去”）了电子，让它去靠近吊在细线上的轻质小球B，再用小球B去靠近轻质小球C，小球A与B及小球B与C靠近时的情形如图所示，则小球C______（填：“一定”或“可能”）带______（填：“正”或“负”）电。
16.如图是小明家的电能表，根据它的铭牌，该电能表接入电路时该电路的最大电功率 ；小明做作业时，使用了一台标有“220V 1500W”的空调，如果其他用电器都不工作，仅让空调正常工作了30min,电能表的表盘转动了 转。
四、作图题：本大题共2小题，共4分。
17.根据如图所示的实物连线图，画出对应的电路图。
​
18.根据实物图（如图），在方框内画出相应的电路图。
五、实验探究题：本大题共2小题，共10分。
19.实验小组为了比较不同物质的吸热能力，在两个相同的烧杯中分别装入甲、乙两种液体，并用相同的酒精灯和相同的温度计同时进行了如图甲、乙所示的实验。
（1）实验中，用相同酒精灯加热甲、乙两种液体，通过加热相同的时间观察______来比较甲、乙两种液体的吸热能力；
（2）在图甲、乙装置中，用相同酒精灯给两种液体加热相同的时间，甲液体吸收的热量______（选填“大于”、“小于”或“等于”）乙液体吸收的热量；
（3）经实验得到了如表格记录的两组数据，分析实验数据可知，______液体的吸热能力更强：______液体更适当作发动机的冷却液；（均选填“甲”或“乙”）
（4）实验后，同学们交流后对图甲、乙的装置进行了改进，将分别装有甲、乙液体的试管放在同一个烧杯中用水加热，如图丙所示，这样做的好处是______
20.小明利用“伏安法”测量未知电阻Rx的阻值，电源电压约为3V，Rx的阻值约为10Ω。
（1）闭合开关移动变阻器的滑片P至某一位置，此时电压表示数为2.7V，电流表示数如图乙，则未知电阻Rx=______Ω。
（2）若将待测电阻换成小灯泡，小明画出通过小灯泡的电流与灯泡两端电压的变化如图丁所示。分析图像可知，当小灯泡两端的电压增大时，灯丝的电阻会______（选填“增大”、“不变”或“减小”）；小明在实验过程中还发现：闭合开关瞬间灯泡亮度较大，紧接着变暗一点后，亮度才稳定下来。请从实际功率的角度解释造成这种现象的原因：______
（3）小华认为：不用电流表，只用电压表和阻值为400Ω的定值电阻R0，由图丙同样可以测得未知电阻Rx的阻值。小华设计方案如下：
a、闭合S1、断开S2，读出电压表示数为U1；
b、闭合S1、S2，读出电压表示数为U2；
c、电阻Rx的表达式为Rx=______（用测量值U1、U2及R0来表示）
（4）利用上述提供的实验器材，你认为小华设计方案______（选填“能”或“不能”）准确测得电阻Rx的阻值。
六、计算题：本大题共2小题，共11分。
21.如图甲所示电路中，电源电压恒定，R0为定值电阻。闭合开关，当滑动变阻器的滑片从a端滑到b端的过程中，电流表示数I与电压表示数U的关系图像如图乙所示，求：
（1）滑动变阻器的最大阻值。
（2）定值电阻R0的阻值。
（3）电源电压。
22.如图所示，将标有“2.5V 0.625W”字样的小灯泡接入电源电压4.5V（电压保持不变）电路中，为调节灯泡亮度，在电路中串联一个滑动变阻器，两个电压表的量程都是3V。
（1）移动滑动变阻器滑片，使小灯泡正常发光，灯泡正常发光时的电阻是多大？
（2）在小灯泡正常发光的情况下，通电5分钟，滑动变阻器消耗的电能是多少？
（3）为保证两个电压表两端的电压不超过3V，小灯泡两端的电压不超过额定电压的情况下，滑动变阻器允许的取值范围是多少？（假定灯丝电阻保持不变）
1.【答案】D
2.【答案】A
3.【答案】A
4.【答案】C
5.【答案】C
6.【答案】C
7.【答案】A
8.【答案】C
9.【答案】D
10.【答案】D
11.【答案】BD
12.【答案】ACD
13.【答案】做功
3000

14.【答案】热值大
不同
1：1

15.【答案】失去 可能 负
16.【答案】4400W
2250

17.【答案】​
18.【答案】解：由实物图可知：从电源的正极开始，流出的电流，依次经滑动变阻器、灯泡、电流表、开关后流回电源的负极，电压表并联在灯泡和滑动变阻器的两端，如下图：

19.【答案】温度计上升的示数 等于 乙;乙 使甲、乙两种液体在相同时间内吸收的热量相同
20.【答案】9 增大;灯丝电阻受温度的影响. 不能
21.【答案】解：由电路图可知，R0与滑动变阻器串联，电流表测电路中的电流，电压表测变阻器两端的电压。
（1）当滑片位于b端时接入电路中的电阻最大，电压表的示数最大，电流表的示数最小，由图像可知，U滑=8V，电路中的最小电流Imin=0.2A，
由I=可得，滑动变阻器的最大阻值：R滑===40Ω；
（2）（3）当滑片位于a端时，R滑=0，电路中仅为R0的简单电路，此时的电流最大，由图像可知，电路中的最大电流Imax=0.6A，
由I=可得，电源的电压：U总=Imax×R0=0.6A×R0…①，
当滑片位于b端时，因为串联电路中总电阻等于各分电阻之和，所以电源的电压：U总=Imin×（R0+R滑）=0.2A×（R0+40Ω）…②，
由①②可得：R0=20Ω，U总=12V。
答：（1）滑动变阻器的最大阻值为40Ω。
（2）定值电阻R0的阻值为20Ω。
（3）电源电压为12V。
22.【答案】解：由电路图可知，灯泡L与滑动变阻器R串联，电压表V1测L两端的电压，电压表V2测R两端的电压。
（1）由P=UI=可得，灯泡正常发光时的电阻：
RL===10Ω；
（2）因串联电路中各处的电流相等，且小灯泡正常发光，
所以，电路中的电流：
I=IL===0.25A，
因串联电路中总电压等于各分电压之和，
所以，滑动变阻器两端的电压：
UR=U-UL=4.5V-2.5V=2V，
则通电5分钟，滑动变阻器消耗的电能：
WR=URIt=2V×0.25A×5×60s=150J；
（3）为保证两个电压表两端的电压不超过3V，小灯泡两端的电压不超过额定电压的情况下，
当灯泡正常发光时，电路中的电流最大，滑动变阻器接入电路中的电阻最小，
则R小===8Ω；
当电压表V2的示数UR大=3V时，滑动变阻器接入电路中的电阻最大，
此时灯泡两端的电压：
UL小=U-UR大=4.5V-3V=1.5V，
此时电路中的电流：
I′==，即=，
解得：R大=20Ω，
所以，滑动变阻器允许的取值范围是8Ω～20Ω。
答：（1）灯泡正常发光时的电阻是10Ω；
（2）在小灯泡正常发光的情况下，通电5分钟，滑动变阻器消耗的电能是150J；
（3）滑动变阻器允许的取值范围是8Ω～20Ω。 加热时间/min
0
2
4
6
8
温度/℃
甲
20
22.2
24
26
28
乙
20
21
22
23.1
24
