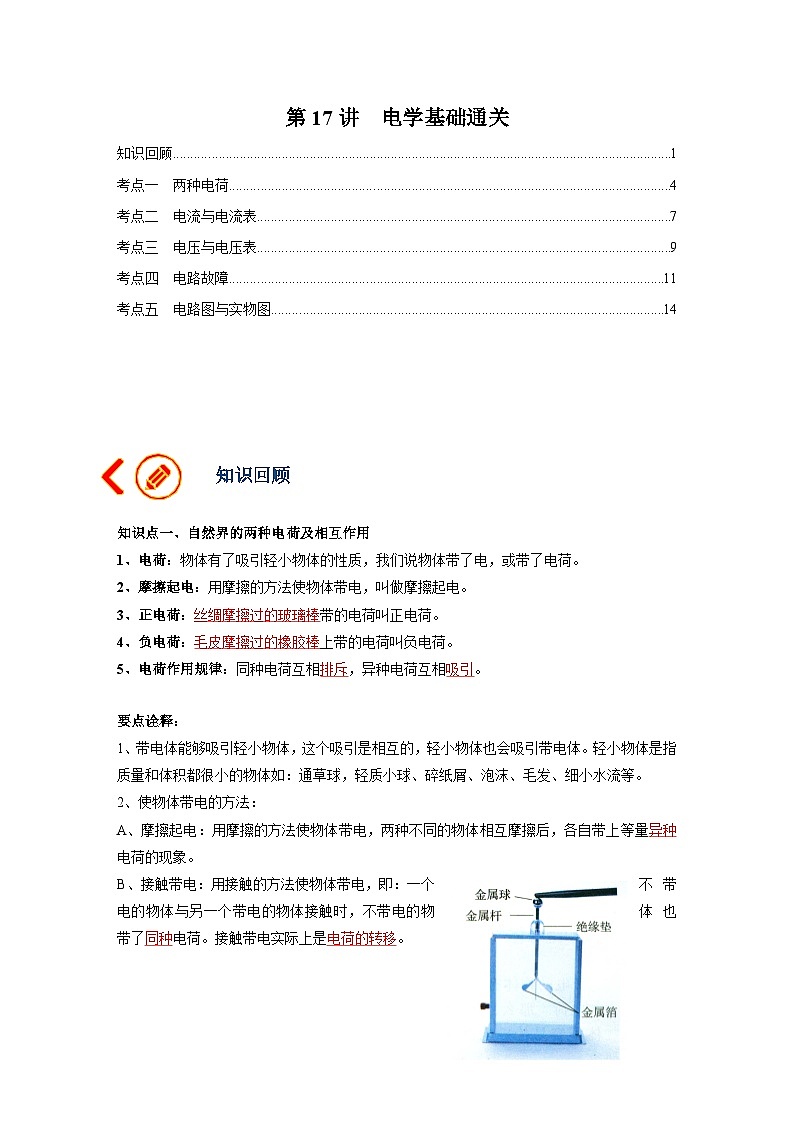

知识回顾
知识点一、自然界的两种电荷及相互作用
1、电荷：物体有了吸引轻小物体的性质，我们说物体带了电，或带了电荷。
2、摩擦起电：用摩擦的方法使物体带电，叫做摩擦起电。
3、正电荷：丝绸摩擦过的玻璃棒带的电荷叫正电荷。
4、负电荷：毛皮摩擦过的橡胶棒上带的电荷叫负电荷。
5、电荷作用规律：同种电荷互相排斥，异种电荷互相吸引。
要点诠释：
1、带电体能够吸引轻小物体，这个吸引是相互的，轻小物体也会吸引带电体。轻小物体是指质量和体积都很小的物体如：通草球，轻质小球、碎纸屑、泡沫、毛发、细小水流等。
2、使物体带电的方法：
A、摩擦起电：用摩擦的方法使物体带电，两种不同的物体相互摩擦后，各自带上等量异种电荷的现象。
B、接触带电：用接触的方法使物体带电，即：一个不带电的物体与另一个带电的物体接触时，不带电的物体也带了同种电荷。接触带电实际上是电荷的转移。

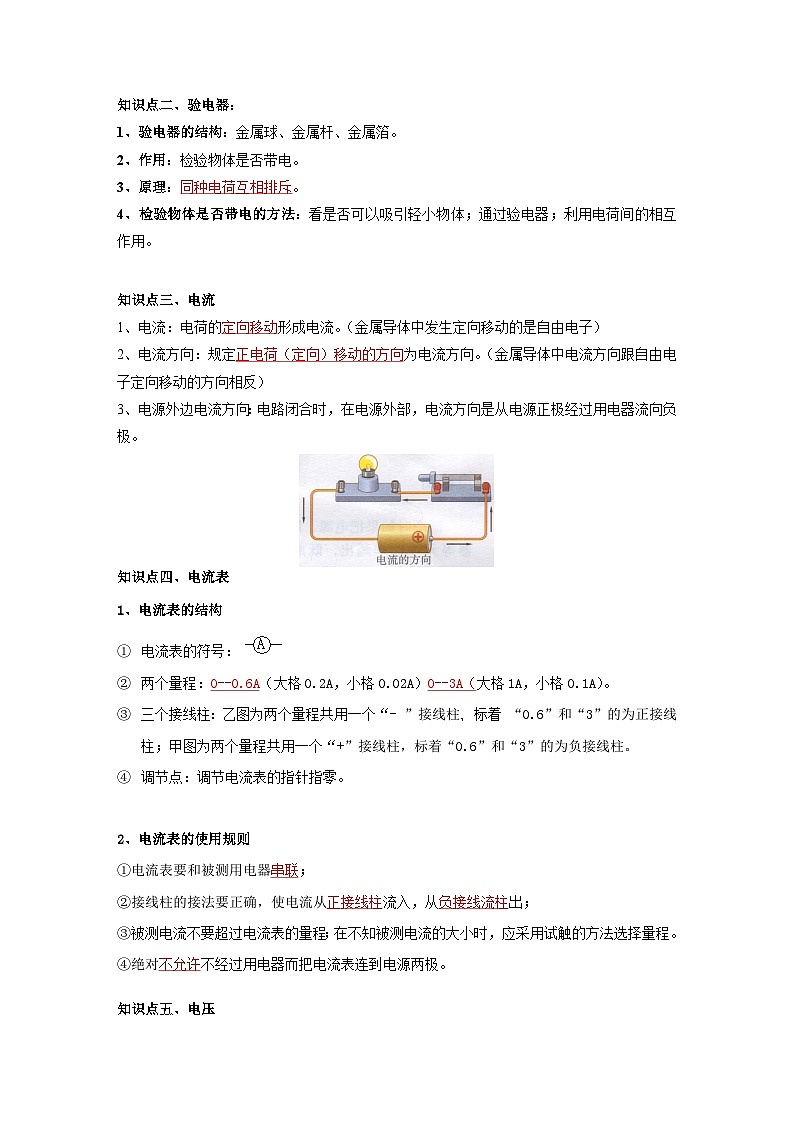

知识点二、验电器：
1、验电器的结构：金属球、金属杆、金属箔。
2、作用：检验物体是否带电。
3、原理：同种电荷互相排斥。
4、检验物体是否带电的方法：看是否可以吸引轻小物体；通过验电器；利用电荷间的相互作用。
知识点三、电流
1、电流：电荷的定向移动形成电流。（金属导体中发生定向移动的是自由电子）
2、电流方向：规定正电荷（定向）移动的方向为电流方向。（金属导体中电流方向跟自由电子定向移动的方向相反）
3、电源外边电流方向：电路闭合时，在电源外部，电流方向是从电源正极经过用电器流向负极。
知识点四、电流表
1、电流表的结构
电流表的符号：
两个量程：0--0.6A（大格0.2A，小格0.02A）0--3A（大格1A，小格0.1A）。
三个接线柱：乙图为两个量程共用一个“- ”接线柱，标着 “0.6”和“3”的为正接线柱；甲图为两个量程共用一个“+”接线柱，标着“0.6”和“3”的为负接线柱。
调节点：调节电流表的指针指零。

2、电流表的使用规则
①电流表要和被测用电器串联；
②接线柱的接法要正确，使电流从正接线柱流入，从负接线流柱出；
③被测电流不要超过电流表的量程；在不知被测电流的大小时，应采用试触的方法选择量程。
④绝对不允许不经过用电器而把电流表连到电源两极。

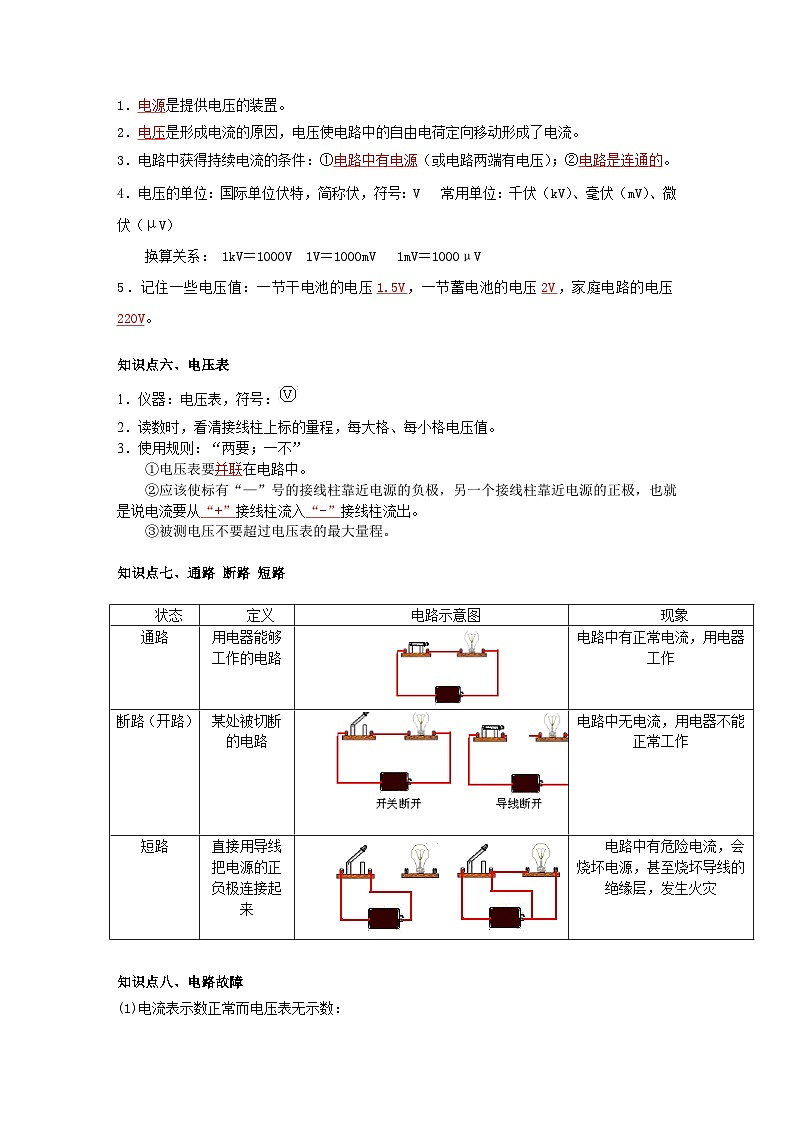

知识点五、电压
1．电源是提供电压的装置。
2．电压是形成电流的原因，电压使电路中的自由电荷定向移动形成了电流。
3．电路中获得持续电流的条件：①电路中有电源（或电路两端有电压）；②电路是连通的。
4．电压的单位：国际单位伏特，简称伏，符号：V 常用单位：千伏（kV）、毫伏（mV）、微伏（μV）
换算关系： 1kV＝1000V 1V＝1000mV 1mV＝1000μV
5．记住一些电压值：一节干电池的电压1.5V，一节蓄电池的电压2V，家庭电路的电压220V。
知识点六、电压表
仪器：电压表，符号：
2．读数时，看清接线柱上标的量程，每大格、每小格电压值。
3．使用规则：“两要；一不”
①电压表要并联在电路中。
②应该使标有“—”号的接线柱靠近电源的负极，另一个接线柱靠近电源的正极，也就是说电流要从“+”接线柱流入“-”接线柱流出。
③被测电压不要超过电压表的最大量程。
知识点七、通路 断路 短路
知识点八、电路故障
(1)电流表示数正常而电压表无示数：
“电流表示数正常”表明主电路为通路，“电压表无示数”表明无电流通过电压表，则故障原因可能是：①电压表损坏；②电压表接触不良；③与电压表并联的用电器短路。
(2)电压表有示数而电流表无示数：
“电压表有示数”表明电路中有电流通过，“电流表无示数”说明没有或几乎没有电流流过电流表，则故障原因可能是：①电流表断路；②和电压表并联的用电器开路，此时电流表所在电路中串联了大电阻（电压表内阻）使电流太小，电流表无明显示数。
(3)电流表电压表均无示数：
“两表均无示数”表明无电流通过两表，除了两表同时断路外，最大的可能是主电路断路，导致无电流。
考点一 两种电荷
1．用塑料梳子梳头发时，头发会随着梳子飘起来，下列现象与此现象原理相同的是（ ）
A．把塑料吸盘贴在瓷砖上，挤压后可悬挂物体
B．吃刚从冷冻室拿出的冰棍，舌头容易被粘住
C．将两接触面光滑的铅柱挤压后就会结合起来
D．将摩擦过的气球靠近细水流，水流会被吸引
【解答】解：用塑料梳子梳头发时，头发会随着梳子飘起来，这是摩擦起电现象；
A、吸盘挂钩在使用时，压出了吸盘里面的空气，吸盘受到大气压力，将吸盘紧紧地压在墙上，所以受到墙面较大的摩擦力，可悬挂物体，故A不符合题意；
B、用潮湿的舌头去接触刚从冷冻室拿出的冰棍，舌头容易被粘住是由于舌头上的水碰到冰棍后凝固，故B不符合题意；
C、两个铅柱底面削平挤压后能“粘”在一起是分子的引力作用的结果，故C不符合题意；
D、将摩擦过的气球靠近细水流，水流会被吸引，这也是摩擦起电现象，故D符合题意。
故选：D。
2．小伟妈妈做饭时，不小心把胡椒粉洒在粗粒盐上。小伟急中生智，拿橡胶小勺在干燥毛料布上摩擦了几下，然后把小勺靠近胡椒粉，胡椒粉立刻被吸到勺子上，成功将胡椒粉和粗粒盐分开。下列说法正确的是（ ）
A．橡胶小勺能吸引胡椒粉是因为小勺带了电
B．若橡胶小勺带负电是因为它失去了电子
C．橡胶小勺带电是通过摩擦的方法创造了电荷
D．若摩擦后的毛料布带了正电，说明小勺上的正电荷转移到毛料布上
【解答】解：A、带电体能够吸引轻小物体，所以橡胶小勺能吸引胡椒粉是因为小勺带了电，故A正确；
B、若橡胶小勺带负电是因为它得到了电子，故B错误；
C、橡胶小勺带电是通过摩擦的方法从而发生了电荷的转移，不是创造了电荷，故C错误；
D、若摩擦后的毛料布带了正电，是因为毛料失去了电子，毛料的电子转移到了小勺上，故D错误。
故选：A。
3．毛皮和橡胶棒摩擦后，下列说法正确的是（ ）
A．橡胶棒得到电子带负电B．毛皮失去电子带负电
C．橡胶棒失去电子带正电D．毛皮得到电子带正电
【解答】解：摩擦起电的本质是电子的转移，物体失去电子带正电，得到电子带负电。毛皮与橡胶棒摩擦后，橡胶棒得到电子带负电，毛皮失去电子带正电。
故选：A。
4．小红在科技馆用手触摸静电球时，头发丝一根根乍起，形成“怒发冲冠”的有趣现象，如图所示．头发丝乍起的原因是（ ）
A．异种电荷相互吸引B．同种电荷相互排斥
C．异种电荷相互排斥D．同种电荷相互吸引
【解答】解：当小红在科技馆用手触摸静电球时，人的身体就会带上电荷，即人的头发上会带上同种电荷（但不能确定是正电荷还是负电荷），由于同种电荷相互排斥，故此时人的头发丝乍起。
故选：B。
5．如图所示是A、B、C三个轻质带电小球的相互作用情况。若A带正电，则B、C的带电情况是（ ）
A．B、C都带正电B．B、C都带负电
C．B带正电，C带负电D．B带负电，C带正电
【解答】解：A、B、C是三个轻质带电小球，A和B相互排斥，一定带有同种电荷，因为A带正电，所以B带正电，因为同种电荷相互排斥；B和C吸引，B带正电，则C带负电；A和C吸引，A带正电，则C带负电。
故选：C。
6．将甲、乙、丙三个轻质泡沫小球用绝缘线悬挂起来，静止时三个小球的位置如图所示。已知乙球是与用毛皮摩擦过的橡胶棒接触而带电。下列说法正确的是（ ）
A．甲球一定带正电，乙球带负电、丙球可能不带电
B．甲、丙两球均带正电，乙球带负电
C．甲球可能不带电，乙、丙两球均带正电
D．甲球可能不带电，乙、丙两球均带负电
【解答】解：乙、丙相互排斥，说明乙、丙一定带同种电荷，已知乙球与用毛皮摩擦过的橡胶棒接触而带电，所带的电荷相同，乙带负电，则丙一定也带负电；甲、乙相互吸引，说明甲带正电或不带电。故D正确，ABC错误。
故选：D。
7．如图所示，用毛皮摩擦过的橡胶棒去接触验电器，在这个过程中描述正确的是（ ）
A．验电器的金属箔张开一定角度是因为同种电荷相互排斥
B．验电器的两片金属箔都带上了正电荷
C．毛皮和橡胶棒摩擦的过程中橡胶棒失去了电子
D．橡胶棒接触验电器时，正电荷从金属球转移到橡胶棒上
【解答】解：ABD、用毛皮摩擦橡胶棒时，橡胶棒得到电子带负电，橡胶棒接触验电器的金属球时，电子由橡胶棒向验电器转移，故验电器金属箔带负电，由于电子定向移动的方向与电流的方向相反，所有电流的方向是金属箔过金属杆再到金属球；金属箔片由于带上了同种电荷相互排斥而张开一定的角度，故A正确，BD错误；
C、摩擦起电的实质是电荷的转移，并没有创造电荷；用毛皮摩擦橡胶棒时，橡胶棒得到电子带负电，毛皮失去电子带正电，故C错误。
故选：A。
8．如图所示，将用丝绸摩擦过的玻璃棒接触验电器的金属球后，发现验电器的金属箔片张开了一定的角度，下列说法正确的是（ ）
A．验电器的两个金属箔片因都带负电荷相互排斥而张开
B．此过程中正电荷从玻璃棒转移到金属球上使验电器带正电
C．验电器的工作原理是异种电荷相互排斥
D．两金属箔片间的张角越大，说明验电器所带电荷量越多
【解答】解：AC、丝绸摩擦后的玻璃棒带正电，与验电器的金属球接触后，金属箔片上的电子转移到玻璃棒上来，使金属箔片失去电子而带正电，同种电荷相互排斥，故验电器的金属箔会张开；故AC错误；
B、带正电的玻璃棒与验电器接触的瞬间，金属箔片上的电子转移到玻璃棒上来，使验电器带正电；故B错误；
D、金属箔片带电量越多，相互作用的斥力越大，张开的角度越大；故D正确。
故选：D。
9．关于导体和绝缘体，下列说法中正确的是（ ）
A．金属、大地、陶瓷都是导体
B．绝缘体不易导电是因为绝缘体中没有自由电荷
C．导体比绝缘体用处更大
D．导体和绝缘体间没有绝对界限，有些绝缘体在一定的条件下可能变为导体
【解答】解：A、金属、大地都是导体，陶瓷属于绝缘体，故A错误；
B、绝缘体不容易导电，是因为绝缘体内几乎没有可以自由移动的电荷，故B错误；
C、导体是有用的，绝缘体也是有用的，故C错误；
D、导体和绝缘体没有绝对的界线，有些绝缘体在一定的条件下可能变为导体，故D正确。
故选：D。
10．如图所示，验电器A带正电，B不带电。用带有绝缘柄的金属棒把验电器A、B两金属球连接起来的瞬间，以下说法正确的是（ ）
A．正电荷沿金属棒从A移动到B
B．自由电子沿金属棒从B移动到A
C．原子核沿金属棒从A移动到B
D．自由质子沿金属棒从B移动到A
【解答】解：
当金属棒把验电器A、B两金属球相连时，金属内部有大量的自由电子，金属导电靠的是自由电子；由于验电器A带正电，根据异种电荷相互吸引可知，B验电器上的电子从B移动到A；由于正电荷定向移动的方向为电流的方向，所以电子定向移动的方向与电流方向相反；电子移动的方向由B到A，则金属棒中的电流方向由A到B，故B正确。
故选：B。
考点二 电流与电流表
11．关于电流下列说法中正确的是（ ）
A．只要导体中有自由电荷就能形成电流
B．电路中有了电源就能形成电流
C．正、负电荷定向移动都可以形成电流
D．只有正电荷定向移动才能形成电流
【解答】解：A、导体中自由电荷发生定向移动才会形成电流，故A错误；
B、电路中有了电源，电路还必须闭合，电路中才会形成电流，故B错误；
CD、正、负电荷定向移动都可以形成电流，故C正确，D错误。
故选：C。
12．下列说法中正确的是（ ）
A．只要导体中有自由电荷存在，就能形成电流
B．只要电路中有电源就能形成电流
C．不仅要有电源且电路闭合，才能形成持续电流
D．以上说法都正确
【解答】解：A、电荷的定向移动形成电流，故A错误；
BC、有持续电流形成的条件：①必须有电源；②电路必须是闭合回路；两个条件必须同时满足，故B错误，C正确；
D、根据以上分析可知D错误。
故选：C。
13．在如图所示的电路中，闭合开关能正确地测出小灯泡L1的电流的电路是（ ）
A．B．
C．D．
【解答】解：
A、图中两灯泡并联，电流表与灯泡L1串联，且正负接线柱接法正确，能测量通过灯L1的电流，故A正确；
B、图中两灯泡并联，电流表与灯泡L1串联，但正负接线柱接反了，故B错误；
C、图中两灯泡并联，电流表测干路电流，故C错误；
C、图中两灯泡并联，电流表与灯泡L2串联，且正负接线柱接法正确，可直接测量通过灯L2的电流，故D错；
故选：A。
14．如图所示，能正确地测出小灯泡L2电流的电路是（ ）
A．B．
C．D．
【解答】解：A、由图示电路图可知，该电路为并联电路，电流表与小灯泡L1串联在支路，电流表的正负接线柱接反了，不能测出通过小灯泡L2的电流，故A错误；
B、由图示电路图可知，电流表测量的是两灯泡并联后的总电流，不能测出通过小灯泡L2的电流，故B错误；
C、由图示电路图可知，电流表与小灯泡L2串联，且电流从负接线柱流入，正接线柱流出，不能测量通过小灯泡L2的电流，故C错误；
D、由图示电路图可知，电流表与小灯泡L2串联在支路，电流表的正、负接线柱接法正确，能测量的是通过小灯泡L2的电流，故D正确。
故选：D。
15．如图所示，电流表测量的是_____的电流。（ ）
A．灯泡L1B．灯泡L2
C．干路电流D．L1、L2总电流
【解答】解：由图可知，该电路为并联电路，电流表与灯泡L2串联在支路中，测量的是通过灯泡L2的电流。
故选：B。
16．如图所示的电路中，用电流表测量电路的电流，以下说法中正确的是（ ）
A．电流表甲测的是L2的电流
B．电流表乙测的是L2的电流
C．电流表甲与电灯L2并联了
D．电流表甲测的是干路中的电流
【解答】解：分析该图可知，两个灯泡并联，甲电流表与灯泡L2串联在支路中，测量的是L2的电流，乙电流表测量的是干路电流，故A正确，BCD错误。
故选：A。
考点三 电压与电压表
17．下列说法正确的是（ ）
A．对人体安全电压是36V
B．验电器的工作原理是同种电荷相互排斥
C．电饭锅的电流约为0.6A
D．摩擦起电实质是创造了电荷
【解答】解：A、对人体的安全电压是不高于36V的电压，故A错误；
B．验电器是根据同种电荷相互排斥检验物体是否带电的，故B正确；
C、家用电饭锅正常工作时的电流约为5A左右，故C错误；
D、摩擦起电的实质，并不是创造了电，只是通过摩擦，使电子由一个物体转移到另一个物体，得到电子的物体带负电，失去电子的物体带正电，故D错误。
故选：B。
18．关于电流、电压和电阻，下列说法正确的是（ ）
A．只有自由电子定向移动才能形成电流
B．电路两端有电压，电路中就一定有电流
C．电压使自由电荷发生定向移动形成电流
D．只有36V的电压对人体才是安全的
【解答】解：A、正电荷、负电荷的定向移动都可以形成电流，故A错误；
B、电路中有电压且电路是通路，电路中才有电流，所以有电压不一定能形成电流，故B错误；
C、电压是使自由电荷发生定向移动形成电流的原因，故C正确；
D、对人体的安全电压是不高于36V，故D错误。
故选：C。
19．关于电流与电压的说法，正确的是（ ）
A．电路中有电流时，就一定有电压，因为电压是产生电流的原因
B．电路中只要有电压，就一定会有电流
C．导体内有大量的自由电荷，只要构成通路，导体中就会有电流
D．以上说法都不正确
【解答】解：
A 电荷的定向移动形成电流，电路中有电流时，就一定有电压，因为电压是产生电流的原因。此说法正确；
B 要得到电流，必须满足两个条件：有电压，通路状态。电路状态不明确，有无电流无法判断。此说法错误；
C 要得到电流，必须满足两个条件：有电压，通路状态。虽然是通路，有无电压不确定，有无电流无法判断。此说法错误；
D 因为选项A正确，此说法错误。
故选：A。
20．关于电流表和电压表的使用，下列说法错误的是（ ）
A．电流表与被测用电器串联，电压表与被测用电器并联
B．电流都要从两个表的“+”接线柱流进，从“﹣”接线柱流出
C．电流表和电压表都不能直接接在电源两极
D．测量时，被测量的值都不能超过两个表所选的量程
【解答】解：A、电流表测量电流时应与被测用电器串联，电压表测量电压时应与被测用电器并联，故A正确；
B、无论是电压表还是电流表，都要让电流从表的“+”接线柱流入，从“﹣”接线柱流出，电表指针才能正常向右偏转，否则指针将反偏，故B正确；
C、在不超过电压表量程的前提下，电压表可以直接接在电源两极上，测量电源电压，而电流表不能直接接在电源两极上，故C错误。
D、测量时，为了保护电表，被测量的值都不能超过两个表所选的量程，故D正确。
故选：C。
21．如图所示的电路中，闭合开关S1、S2，小灯泡L1和L2正常发光，电流表和电压表均有示数，下列关于该电路的说法正确的是（ ）
A．电流表测量干路的电流
B．电压表不能测量L1 两端的电压
C．取下L1 时，L2 不能正常发光
D．只断开开关S2 时，电流表有示数
【解答】解：由图知，闭合开关S1、S2，两灯并联，电流表串联在灯L1的支路上，测量通过L1的电流，开关S1在干路，开关S2控制灯L2所在支路，电压表测量并联电路的电压。
A、由图知，电流表串联在灯L1的支路上，测量通过L1的电流，故A错误；
B、由图知，两灯并联，由于并联电路各支路两端的电压相等，所以电压表测的既是灯L2两端的电压，也是灯L1两端的电压，故B错误；
C、由图知，两灯并联，取下L1时，L2两端的电压不变，则L2还正常发光，故C错误；
D、只断开开关S2时，L2所在支路断路，但另一支路不受影响，因此，电流表有示数，故D正确。
故选：D。
22．下列各电路图中，电压表能测出灯L1两端电压的是（ ）
A．B．
C．D．
【解答】解：
A、由图知，开关闭合后，两灯串联，电压表并联到电源的两端，所以电压表测的是电源电压，故A不符合题意；
B、由图知，开关闭合后，两灯串联，电压表与L2并联，所以电压表测的是L2两端的电压，故B不符合题意；
C、由图知，开关闭合后，两灯串联，电压表与L1并联，所以电压表测的是L1两端的电压，电路连接正确，故C符合题意；
D、由图知，开关闭合后，两灯串联，电压表串联在电路中，这种接法错误，故D不符合题意。
故选：C。
23．如图所示的电路，闭合开关S后，下列说法正确的是（ ）
A．电压表测量灯L1两端的电压
B．电压表测量灯L2两端的电压
C．电压表测量灯L1和L2两端的总电压
D．如果灯L2比L1亮，说明通过灯L2的电流比L1的大
【解答】解：
ABC、由图可知，该电路为串联电路，电压表并联到电源的两端，测量的是电源电压，即L1和L2的总电压，故AB错误、C正确；
D、由于两盏灯是串联的，则通过的电流是相等的，故D错误。
故选：C。
24．下图是直接用电压表测电灯L2两端电压的电路图，其中正确的是（ ）
A．B．
C．D．
【解答】解：A、电压表与L2串联，故A选项不正确；
B、电压表与L1串联，故B选项不正确；
C、电压表串联在干路中，故C选项不正确；
D、开关闭合后，L1、L2并联，电压表并联在电路两端，因此电压表测L2两端的电压，故D选项正确。
故选：D。
25．如图所示的四个图中，闭合开关S后，用电压表测灯L1两端电压连接正确的是（ ）
A．
B．
C．
D．
【解答】解：A、电压表与L1、L2串联，故A错误；
B、L1与L2串联，电压表与L2并联，测的是L2两端电压，电压表的正负接线柱连接正确，故B错误；
C、开关S闭合时，L1与L2串联，电压表与L1并联，测的是L1两端电压，故C正确；
D、开关S闭合时，L1与L2串联，电压表与L1并联，电压表的正负接线柱连接错误，故D错误。
故选：C。
考点四 电路故障
26．如图所示，电源电压为4V，开关S闭合后，若电压表示数为4V，电流表有示数，则电路故障为 L2短路 。若电压表示数为4V，电流表没有示数，则电路故障为 L1断路 。
【解答】解：由图可知，该电路为串联电路，电压表测量灯泡L1两端的电压，电流表测量电路中的电流；
电源电压为4V，开关S闭合后，若电压表示数为4V，电压表测量的是电源电压，电流表有示数，说明电路是通路，所以电路出现的是短路现象，故障是L2短路；
若电流表没有示数，说明电路是断路，电压表示数为4V，说明电压表与电源之间是接通的，则电路故障为L1断路。
故答案为：L2短路；L1断路。
27．将“6V 3W”和“6V 6W”的两只灯泡L1和L2接在电源两端（如图所示），不考虑灯丝电阻的变化，闭合开关，两只灯泡都不亮，且电流表和电压表的指针都不动，现将两灯泡L1和L2的位置对调，再次闭合开关时，发现两只灯泡仍不亮，电流表指针仍不动，但电压表的指针却有了明显的偏转；该电路的故障可能是： 灯L2断路 。排除故障后，灯泡发光时，电路中允许通过的最大电流为 0.5A 。
【解答】解：（1）由图可知，两灯泡串联；闭合开关，两只灯泡都不亮，电流表无示数，说明电路中有断路故障；而电压表无示数，说明电压表与电源不能连通，则可能是灯L2断路或电流表断路；
将两灯泡L1和L2的位置对调，闭合开关，电流表无示数，说明电路中仍然有断路故障；此时电压表有示数，说明电压表两接线柱到电源的正负极之间是通路，则电流表和灯泡L1都没有断路，所以可能是灯L2断路；
（2）根据P＝UI可得，“6V 3W”和“6V 6W”的两只灯泡L1和L2的额定电流分别为：
I1＝＝＝0.5A，I2＝＝＝1A，
由于串联电路中电流处处相等，所以为了保护电路，电路中的最大电流I大＝I1＝0.5A。
故答案为：灯L2断路；0.5A。
28．在探究“导体的电流与电阻的关系”的实验中，采用了如图所示的电路图，实验过程中发现电流表没有示数，电压表偏转明显，移动滑动变阻器的滑片现象几乎不变，电路故障的原因可能是 R断路 。
【解答】解：由图可知，该电路为串联电路，电压表测量R两端的电压，电流表测量电路中的电流；
实验过程中发现电流表没有示数，说明电路出现了断路故障，电压表示数始终接近电源电压，说明电压表与电源之间是接通的，所以电流表、开关和滑动变阻器都没有断路，则故障是R断路。
故答案为：R断路。
29．如图所示的电路中，电源电压为3伏。闭合开关S，两只灯泡都不发光，若故障只有一个且只发生在两只灯泡上，则：
（1）“两只灯泡都不发光“，可以判断的故障是 断路 （选填“短路”或“断路”）。
（2）请根据相关信息写出电表的示数及相应的故障 电压表的示数为3V时，L1断路；电压表的示为0时，L2断路 。
【解答】解：
（1）由图可知，该电路为串联电路，电压表测量灯泡L1两端的电压，“两只灯泡都不发光“，说明电路中无电流，故出现了断路；
（2）若电压表有示数，说明电压表的正负接线柱与电源的正负极是接通的，即故障是L1断路，此时电压表测量的是电源电压，示数为3V；电压表的示为0时，说明是L2断路。
故答案为：（1）断路；（2）电压表的示数为3V时，L1断路；电压表的示为0时，L2断路。
30．小双在探究串联电路电压规律时，连接如图所示电路，连接完成后他发现，电压表有示数，接近电源电压，闭合开关后发现电压表示数不变，则电路故障为 R2断路 ；闭合开关前后发现，电压表都没有示数，则故障可能是 R1断路 。
【解答】解：由图可知，该电路为串联电路，电压表测量R2两端的电压；连接完成后他发现，电压表有示数，此时电压表与电阻R1串联接在电源两极上，测量的是电源电压；闭合开关后发现电压表示数不变，这说明此时电压表测量的是电源电压，则电路故障为R2断路；
闭合开关前发现电压表没有示数，这说明电压表与电源之间是断开的，闭合开关后电压表也无示数，电压表与电源之间仍然是断开的，所以故障可能是R1断路。
故答案为：R2断路；R1断路。
31．在图所示的电路中，电源电压为U0且保持不变，灯L和电阻R的阻值均为R0。闭合开关S，灯L不发光，再闭合开关S1，发现两电表示数均不发生变化，若电路中仅有一处故障，且只发生在灯L、电阻R上，请根据以上信息，写出电表的示数及对应的故障 电压表示数为U0，电流表的示数为，则故障为L短路；电压表示数为U0，电流表的示数为0，则故障为R断路 。
【解答】解：由图可知，闭合开关S，灯L和电阻R串联，电压表测量电阻两端的电压，电流表测量电路中的电流；再闭合开关S1，灯泡被短路，电路为电阻R的简单电路，电压表测量电源的电压，电流表测量电路中的电流；
①若R短路，闭合开关S时，灯泡会发光，电流表有示数；再闭合开关S1，电源会被短路，不符合题意；
②若R断路，闭合开关S时，灯泡不会发光，此时电压表串联在电路中测电源电压，示数为U0，电流表的示数为0；再闭合开关S1，电压表测量的是电源电压，其示数为U0，电流表的示数仍然为0，即电流表和电压表示数都不改变，符合题意；
③若L短路，闭合开关S时，灯泡不会发光，电压表测量的是电源电压，其示数为U0，由欧姆定律可得电流表的示数为；再闭合开关S1，灯泡仍然不会发光，电压表仍然测电源电压，示数为U0，由欧姆定律可得电流表的示数为，即电流表和电压表示数都不改变，符合题意；
④若L断路，闭合开关S时，灯泡不会发光，电压表和电流表的示数都为0；再闭合开关S1，灯泡仍不会发光，此时电路是通路，电流表和电压表都有示数，即电流表和电压表的示数发生改变，不符合题意；
综上所述，电路故障为R断路或L短路。
故答案为：
若电压表示数为U0，电流表的示数为0，则故障为R断路；若电压表示数为U0，电流表的示数为，则故障为L短路。
32．如图所示的电路中，电源电压保持不变，闭合开关S后，电压表V1示数为U0，电压表V2的示数为2U0，电路正常工作。一段时间后，观察到三个电表中有一个电表的示数变大。若电路仅有一处故障，且只发生在电阻R1、R2上。请根据相关信息写出此时两电压表的示数及对应的故障。 电阻R1断路，电压表V2示数为0；电压表V1示数为3U0；电阻R2断路，电压表V1示数为0；电压表V2示数为3U0 。
【解答】解：由电路图可知，电阻R1、R2串联在电路中，电流表测电路中的电流，电压表V1测R1的电压，电压表V2测R2的电压；
闭合开关S后，电压表V1示数为U0，电压表V2的示数为2U0，根据串联电路的电压规律可知，电源电压为U0+2U0＝3U0；
若电阻R1短路：电压表V1测量的是一段导线两端的电压，示数为0；电压表V2测量的是电源电压，示数为3U0；由于电路中总电阻减小，根据欧姆定律可知，电路中的电流变大，电流表示数变大，不符合题意；
若电阻R2短路：电压表V2测量的是一段导线两端的电压，示数为0；电压表V1测量的是电源电压，示数为3U0；由于电路中总电阻减小，根据欧姆定律可知，电路中的电流变大，电流表示数变大，不符合题意；
若电阻R1断路：电路中无电流，电流表示数为0，根据U＝IR可知，电压表V2示数为0；电压表V1测量的是电源电压，示数为3U0，符合题意；
若电阻R2断路：电路中无电流，电流表示数为0，根据U＝IR可知，电压表V1示数为0；电压表V2测量的是电源电压，示数为3U0，符合题意；
故答案为：电阻R1断路，电压表V2示数为0，电压表V1示数为3U0；电阻R2断路，电压表V1示数为0，电压表V2示数为3U0。
33．如图所示的电路中，电源电压保持不变，电阻R1、R2的阻值相等闭合开关S，电路正常工作，此时电流表A1的示数为I，则电流A的示数为 2I 。一段时间后，R1、R2中的一个发生了断路故障则两电表的示数及相应的故障为：若 A1示数为0，A示数为I ，则R1断路；若 A1示数为I，A示数为I ，则R2断路。
【解答】解：由图可知，该电路为并联电路，电源电压保持不变，电阻R1、R2的阻值相等，根据欧姆定律可知，通过两个电阻的电流是相同的，电流表A1的示数为I，根据并联电路的电流关系可知，干路中的电流为2I；
若R1断路，则通过R1的电流为0，则电流表A1示数为0，电流表A测量的是通过R2的电流，由于并联电路互不影响，则电流表A示数为I；
若R2断路，则通过R2的电流为0，则电流表A1和电流表A测量的是通过R1的电流，都为I。
故答案为：2I；A1示数为0，A示数为I；A1示数为I，A示数为I。
考点五 电路图与实物图
34．如图所示，画出与图对应的电路图。
【解答】解：由实物图知，两灯串联，开关控制整个电路，电压表并联在L1两端，电路图所示：
。
35．如图所示，根据实物图在虚线框内画出与之对应的电路图。
【解答】解：由实物图知，两灯并联，开关S在干路上，滑动变阻器串联在L1支路上，电流表在L2支路上，电路图如图所示：
。
36．某同学连接的实物图如图所示，请你在方框内画出相应的电路图．
【解答】解：
根据实物图知，电流从电源正极出发，沿电流流向，先将开关S、电流表A分支，一支经灯泡L2、滑动变阻器，另一支经灯泡L2，然后共同汇合回答电源负极，电压表并联在灯泡L2两端；如图所示：
37．根据题如图的实物图，在虚线框内画出对应的电路图。
【解答】解：由实物图知，两灯并联，开关S在干路上，S1在L1支路上，电流表在L2支路上，电压表并联在L2两端，电路图如图所示：
。
38．请把电路补充完整。已知电源电压3V。要求：电压表测量灯泡两端电压、变阻器滑片向右滑时灯泡变亮。
【解答】解：由题知，电源电压为3V，由串联电路的电压特点知，灯泡两端电压不会高于3V，所以电压表应选择小量程与灯泡并联；变阻器滑片向右滑时灯泡变亮，说明电路中电流变大，电阻变小，所以变阻器应选择右下接线柱并与灯泡串联。如图所示：
。
39．如图甲所示的实验电路有一根导线连接错误，请你在错误的导线上画“×”，并用笔画线代替导线将它连接正确。
【解答】解：原电路中，定值电阻与变阻器并联，电压表串联在电路中是错误的，变阻器应与定值电阻串联，电压表与定值电阻并联，如下所示：
40．如图所示的实物电路中，当开关都闭合后，会出现短路现象。只改动一根导线，使两灯并联，开关S控制干路，S1控制灯L1。在需改动的线上打“×”，用笔画出正确接法。
【解答】解：闭合两个开关，电流会经导线、开关回到电源的负极，会出现短路现象烧坏电源；正确的电路是：S1与L2串联后与L1并联，然后与开关S、电源串联组成电路，如下图所示：
41．小明连接的如图所示电路中存在连线错误，只需要改动一根导线，即可使连线正确。（要求：电压表测量灯泡两端电压）请在连接的导线上打“×”，并用笔画线代替导线画出正确的接法。
【解答】解：由实物图可知，电流表与灯泡并联，电压表串联在电路中了，应该让电流表与灯泡串联，电压表与灯泡并联，并使电流从电表的正接线柱流入、负接线柱流出，修改电路连接如图所示：
42．在图的电路中只改动一根导线（在连错的导线上打×，再画出正确的连线），符合L1、L2并联，电流表A1测干路电流，A2测灯L2的电流，开关控制所有用电器的电路。
【解答】解：原电路中，电流经开关、灯L1后，再经电流表A1直接回到电源负极，即导线将L2与A2短路了。
根据要求L1、L2并联，电流表A1测干路电流，电流表A1接在干路上；
A2测灯L2的电流，A2与灯L2串联，注意电流从电流表正接线柱流入，从负接线柱流出；
开关控制所有用电器的电路，开关接在干路上，改接后如下所示：
43．如图所示的电路，闭合开关后，要使电流表测量干路电流。请在要改动的导线上打个“×”，再画出改接的导线。
【解答】解：将电流表与灯泡L2相连的导线去掉，使灯L2的右接线柱与电流表的负接线柱相连即可，如图所示：
状态
定义
电路示意图
现象
通路
用电器能够工作的电路
电路中有正常电流，用电器工作
断路（开路）
某处被切断的电路
电路中无电流，用电器不能正常工作
短路
直接用导线把电源的正负极连接起来
电路中有危险电流，会烧坏电源，甚至烧坏导线的绝缘层，发生火灾
